Endelig 8x500Mhz stabilt med Maximus Formula og E8400

[BlastFM]

I løpet av helgen klarte jeg for første gang å stabilisere systemet på 8x500Mhz.



Her er innstillingene. Volt er målt i Everest.



Extreme Tweaker

Ai Overclock Tuner : Manual

OC From CPU Level Up : AUTO

CPU Ratio Control : Manual

- Ratio CMOS Setting : 8

FSB Frequency : 500

FSB Strap to North Bridge : 400

PCI-E Frequency: 110

DRAM Frequency: DDR2- 1000Mhz

DRAM Command Rate : 2

DRAM Timing Control: Manual

CAS# Latency : 5

RAS# to CAS# Delay : 5

RAS# Precharge : 5

RAS# ActivateTime : 15

RAS# to RAS# Delay :

Row Refresh Cycle Time :

Write Recovery Time :

Read to Precharge Time :



Read to Write Delay (S/D) :

Write to Read Delay (S) :

Write to Read Delay (D) :

Read to Read Delay (S) :

Read to Read Delay (D) :

Write to Write Delay (S) :

Write to Write Delay (D) :

DRAM Static Read Control:

Ai Clock Twister :

Transaction Booster :



CPU Voltage : 1,38

CPU PLL Voltage : 1,7

North Bridge Voltage : 1,68

DRAM Voltage : 2,18

FSB Termination Voltage : 1,50

South Bridge Voltage : 1,05

Loadline Calibration : Enabled

CPU GTL Reference : 0,67x

North Bridge GTL Reference : 0.63x

DDR2 Channel A REF Voltage :

DDR2 Channel B REF Voltage :

DDR2 Controller REF Voltage : DDR REF

SB 1.5V Voltage :



NB LED Selection : NB Volt

SB LED Selection : SB Volt

CPU LED Selection : CPU VOlt

Voltiminder LED :



CPU Spread Spectrum : Disabled

PCIE Spread Spectrum : Disabled



Advanced CPU Configuration

CPU Ratio Control : Manual

- Ratio CMOS Setting :

C1E Suppport : Disabled

CPU TM Function : Disabled

Vanderpool Technology : Disabled

Execute Disable Bit : Enabled

Max CPUID Value Limit : Disabled





USB Configuration

USB Functions: Enabled

Legacy USB Support : Disabled

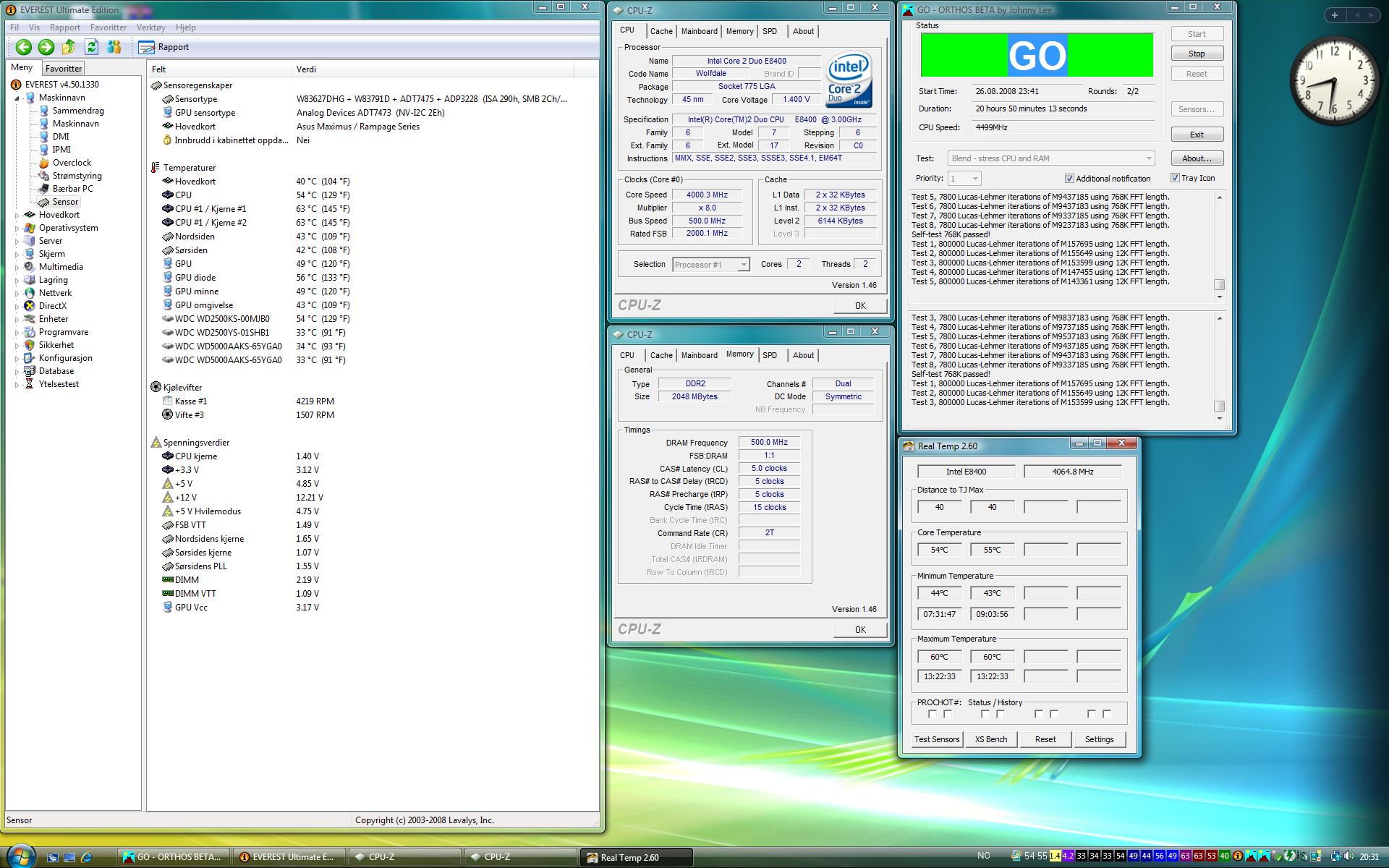

Ganske fornøyd. Skal legge ved bilder senere.



Litt høye volts men det var det som måtte til.



Jon

[Sam_Oslo]

Bra gjort, men hva slags NB-temp har du med så høy spenning på "North Bridge Voltage" som 1,68?

[BlastFM]

Bra gjort, men hva slags NB-temp har du med så høy spenning på "North Bridge Voltage" som 1,68?



Liger på 50 grader max. Da er det 24grader i rommet. Har byttet ut kjøling på både NB og SB med Thermalright HR-05 SLI.



Jon

[minimum payne]

jeg har også ett maximus formula, hva slags cpu kjøler bruker du? min zalman 9700 passa ikke , det var for trangt rundt cpu pga kjøleribbene på hk.

[BlastFM]

jeg har også ett maximus formula, hva slags cpu kjøler bruker du? min zalman 9700 passa ikke , det var for trangt rundt cpu pga kjøleribbene på hk.



Jeg har en Thermalright ULTRA120 Extreme. Finnes ingen over og ingen ved siden av. Spør du meg er det den beste kjøleren. Det har vel vært "noen" tester som også har bevist dette. Den har et problem og det er at bunnen på kjøleren kan være noe buet. Men hvis man finner frem litt slipepapir, vann og tolmodighet blir det bra.



Jon

[BlastFM]

Har nå gjort noen endringer.



Jeg flashet hovedkortet til Rampage Formula med bios 0403.



Dette er innstillingene som brukes nå.





Ai Overclock Tuner : Manual

OC From CPU Level Up : AUTO

CPU Ratio Control : Manual

- Ratio CMOS Setting : 9

FSB Frequency : 500

FSB Strap to North Bridge : 400

PCI-E Frequency: 110

DRAM Frequency: 1000

DRAM Command Rate : 2N

DRAM CLK Skew on Channel A : Normal

DRAM CLK Skew on Channel B : Normal

DRAM Timing Control: Manual

CAS# Latency : 5

RAS# to CAS# Delay : 5

RAS# Precharge : 5

RAS# ActivateTime : 15

RAS# to RAS# Delay : Auto

Row Refresh Cycle Time : Auto

Write Recovery Time : Auto

Read to Precharge Time : Auto



Read to Write Delay (S/D) : Auto

Write to Read Delay (S) : Auto

Write to Read Delay (D) : Auto

Read to Read Delay (S) : Auto

Read to Read Delay (D) : Auto

Write to Write Delay (S) : Auto

Write to Write Delay (D) : Auto



Write to PRE Delay : Auto

Read to PRE Delay : Auto

PRE to PRE Delay : Auto

ALL PRE to ACT Delay : Auto

ALL PRE to REF Delay : Auto



DRAM Static Read Control: Enabled

Ai Clock Twister : Moderate

Transaction Booster : Manual

Common Performance Level 9

Pull-In of CHA PH1 Disabled

Pull-In of CHA PH2 Disabled

Pull-In of CHB PH1 Disabled

Pull-In of CHB PH2 Disabled



CPU Voltage : 1.40

CPU PLL Voltage : 1.69

North Bridge Voltage : 1.65

DRAM Voltage : 2.18

FSB Termination Voltage : 1.49

South Bridge Voltage : 1.050

South Bridge 1.5v Voltage: 1.50

Loadline Calibration : Enable

CPU GTL Reference : 0.63

North Bridge GTL Reference : 0.67

DDR2 Channel A REF Voltage : AUTO

DDR2 Channel B REF Voltage : AUTO

DDR2 Controller REF Voltage : AUTO

SB 1.5V Voltage : 1.50



Volt verdier er hentet fra Lavalys Everest



Jon

Endret 28. august 2008 av jon_nethaug

[hacek]

Ville man kunnet bruke samme instillinger på et Asus P5Q Pro kort, med en E8400 Prosessor? Jeg har nemlig det. Jeg har ikke like god kjøling (stockvifta som følger med), så om du har et oppsett med instillinger som er litt lavere klokket, hadde jeg vært sjeleglad for å få se

[minimum payne]

takk, skal bestille meg en nå.

[Rescue me]

takk, skal bestille meg en nå.

Husk at du må bestille en eller to 120 mm vifte/vifter også .

[BlastFM]

Ville man kunnet bruke samme instillinger på et Asus P5Q Pro kort, med en E8400 Prosessor? Jeg har nemlig det. Jeg har ikke like god kjøling (stockvifta som følger med), så om du har et oppsett med instillinger som er litt lavere klokket, hadde jeg vært sjeleglad for å få se



Du kan nok bruke noe av det samme. Det er jo ingen garanti for at det går men man kan jo prøve. Hvilket P5Q kort er det du har?



Jeg kan absolutt anbefale å innvestere i en skikkelig kjøler for CPU.



Men du burde jo uansett klare 3,5Ghz skulle jeg tro med 9x.



Jeg kan anbefale 0702 biosen. Ser ut som det er flere som har hatt gode opplevelser med den.



Jon

Endret 28. august 2008 av jon_nethaug

[Nator]

Gratulerer fin oc!



Btw, den buete formen på kjøleren er vel bra for quad-core cpuer?

[BlastFM]

Gratulerer fin oc!



Btw, den buete formen på kjøleren er vel bra for quad-core cpuer?



Takk takk.



Det er morsomt når man får til noe man har holdt på med en stund



Det beste er uansett å slipe både CPU og kjøleren. Jeg har gjort det ved noen anledninger nå og kun fått gode resultater.



Jon

Endret 2. september 2008 av jon_nethaug
