The Unnamed PC kabinett by MendE

[MendE]

Da var jeg klar til å lage en worklogg over mitt bygge PC kabinett prosjekt.



Kabinettet jeg skal bygge vil komme til å huse

Hovedkort: Nvidia nForce 680i SLI

Prossesor: Core 2 Quad Q6600

Grafikkort: 2 xfx 8800GT

Minne: 4 x 1GB DDR2-800

Hardisk: 2 x 500GB



Pluss: Et vann kjølesystem



Med andre ord en helt grei datamaskin.



Har brukt det siste halvåret til å planlegge å opparbeide meg litt penger til materialer og utstyr.



Hoved formålene kabinettet skal ha er

- Minst mulig plass. (kommer til å bli stort) =P

- Sterkt nok til å sitte på.

- Lett å dra med seg på LAN.

- Plass til vannkjøling

- Skal se alle komponentene tydelig. (Prøve å organisere kabel rotet inni kassa)

- Gode luft strømmer.



En ting til som er litt viktig er at etter at kabinettet er ferdig skal det være slik at jeg kan forsette å bygge på det hvis jeg ser at noe burde ha vert annerledes.



Bygge materialer blir Aluminium og Plexi, slik at det veier minst mulig



Selve kabinettet kommer til å bestå av en ramme som er laget av firkant rør som er 20mm x 20mm x 2mm

Og et kammer det hovedkort å slikt sitter, veggene blir laget av 2mm tykk aluminium.



Fargene kabinettet kommer til å ha er ikke planlagt enda, så kom gjerne med forslag.

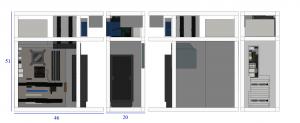

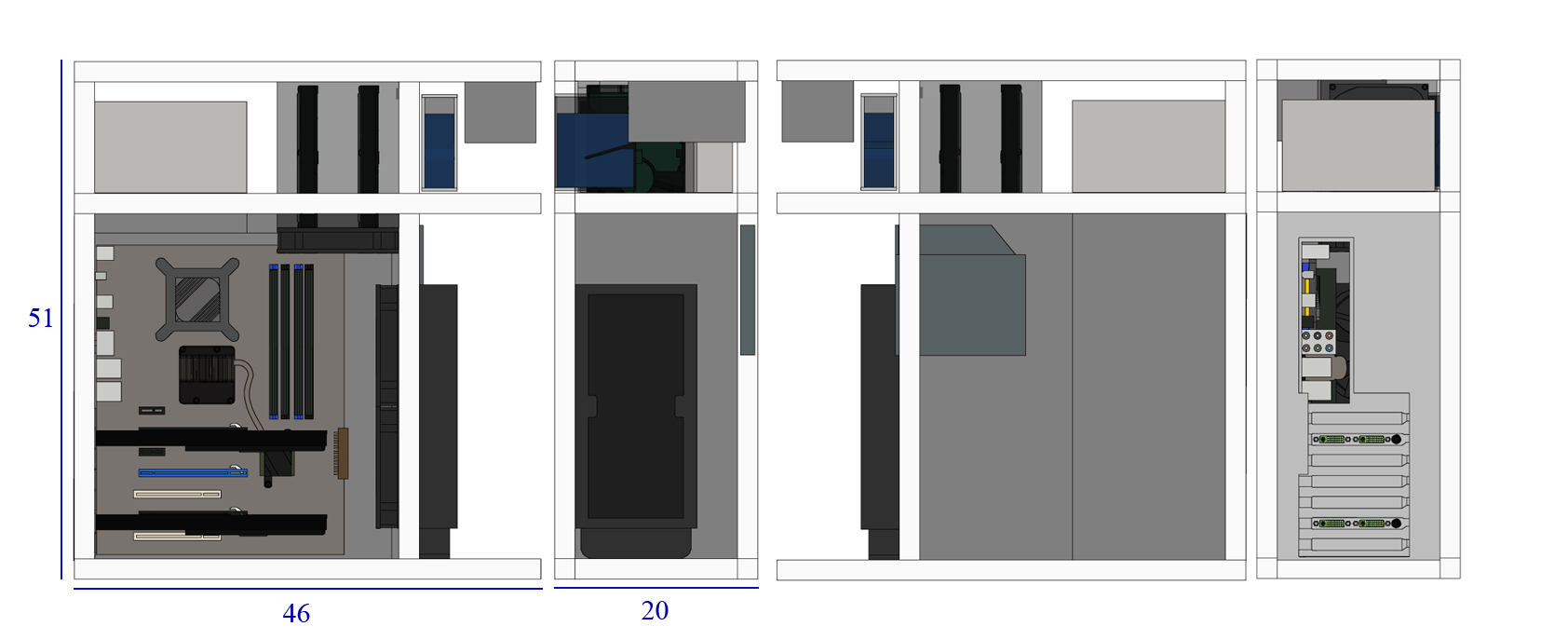

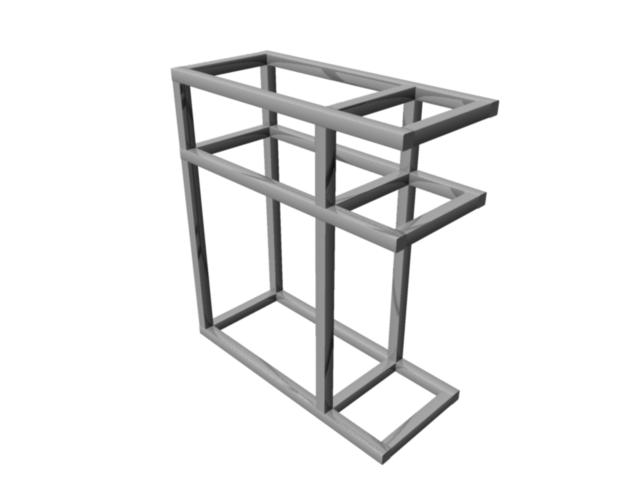

Her er plantegningene mine



Tingene som er kjøpt inn til prosjektet er.

- Slimline DVD Brenner

- Hovedkort brett



Ting som er planlagt å kjøpe.

- Ny radiator ( den jeg bruker nå er skadet å ser ikke fin ut )

- Ny pumpe ( Kabinettet skulle jo være stille, men pumpa jeg har nå lager en klikke lyd å jeg finner ikke ut hva det er)

- Vifter

- Kobber rør til kjølesystemet

- Blir kanskje et nytt hovedkort.

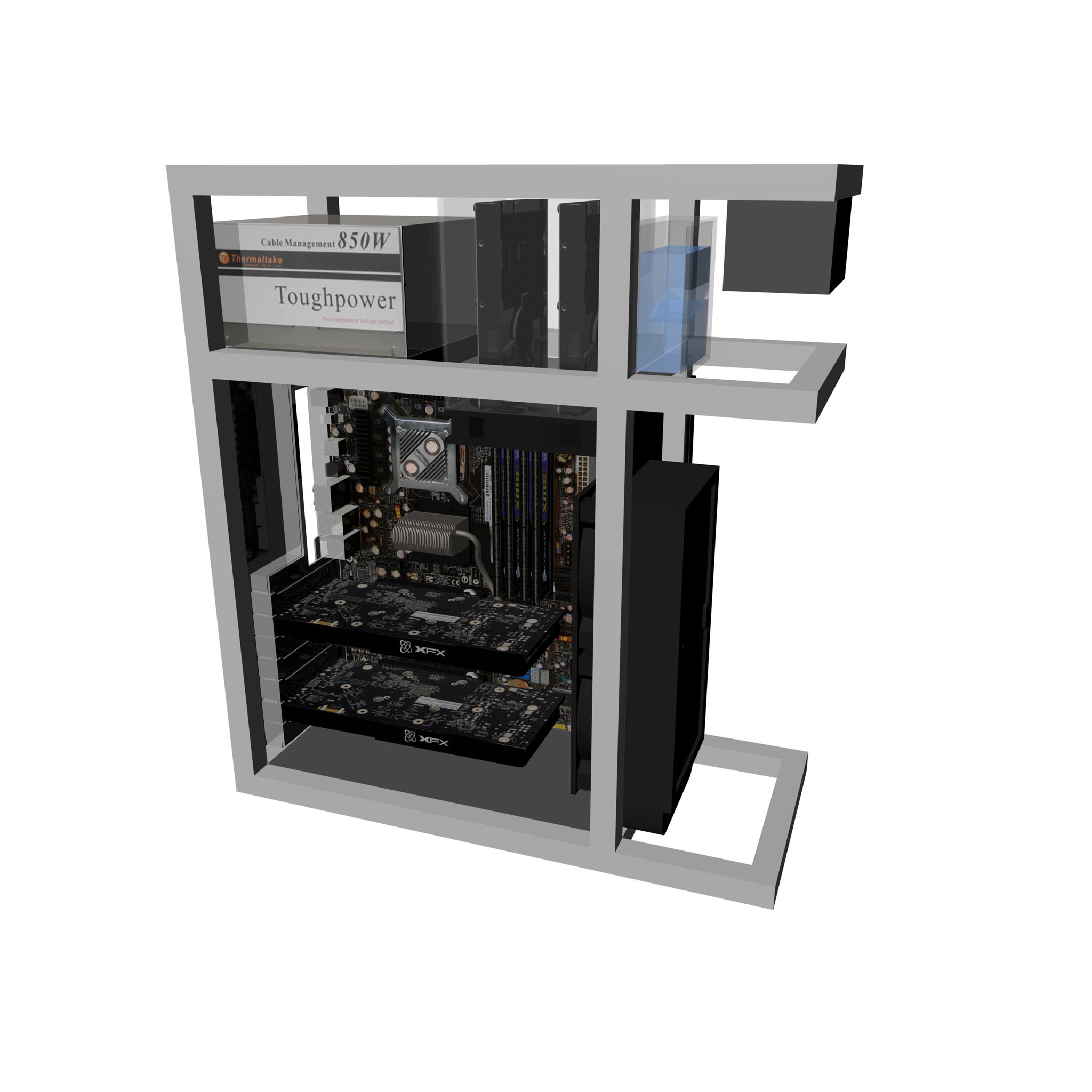

Kan hende ting blir forandret under veis, men kabinettet kommer forhåpentligvis til å se noe lignende ut som 3dmodellen.

Endret 31. august 2008 av MendE

[MendE]

Update 1: Kabinettrammen



Etter en lang dag i garasjen er update 1 ferdig.

prosjektet starter med rammen.

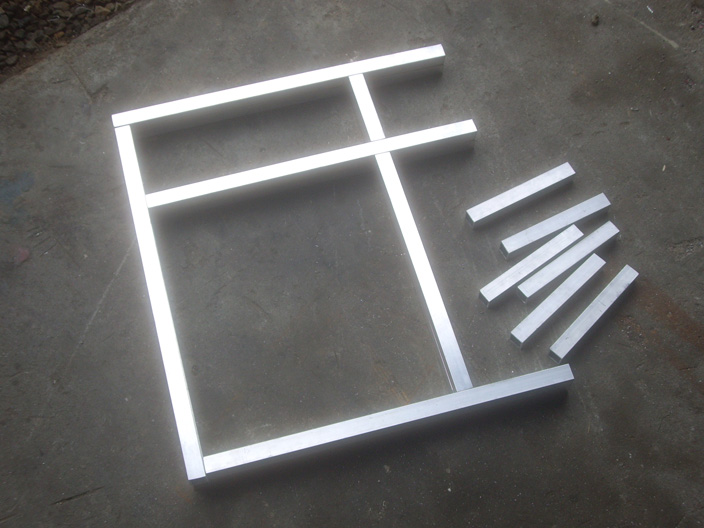

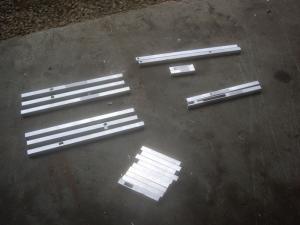

Det første som må gjøres er å kutte firkantrøret opp i de lengdene jeg trenger.



Arbeidstegning



På 1, 2, 3 var man ferdig.

Neida, teipet det hele sammen slik at jeg enkelt kunne merke hvor alt skulle være plassert og hvor jeg skal lage hull til kablene.

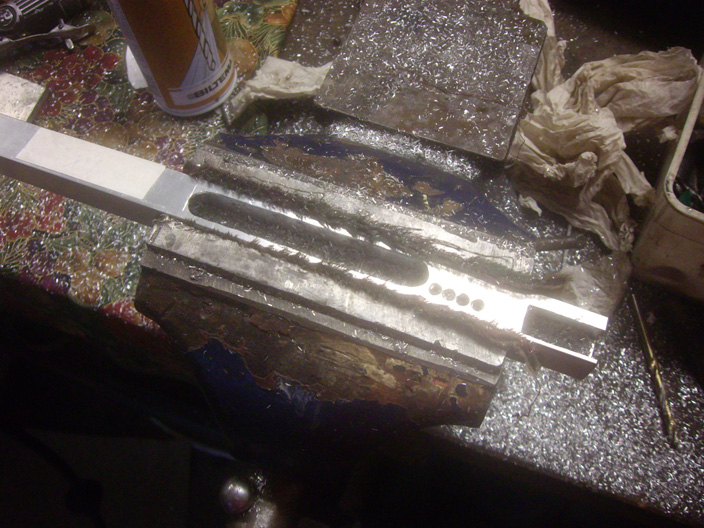

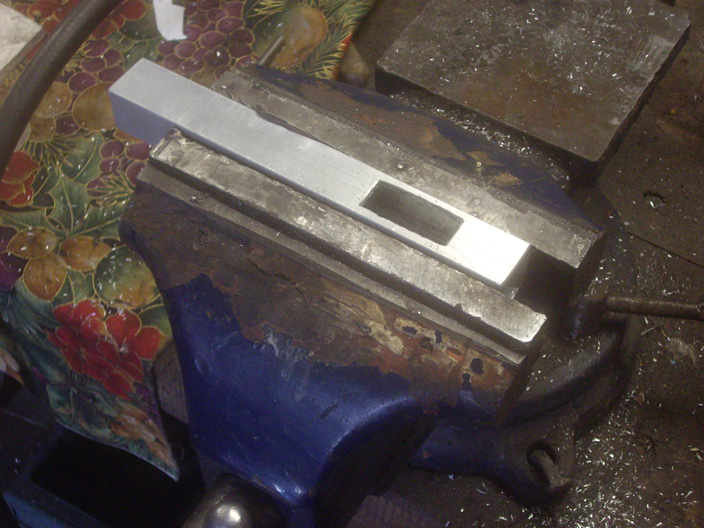

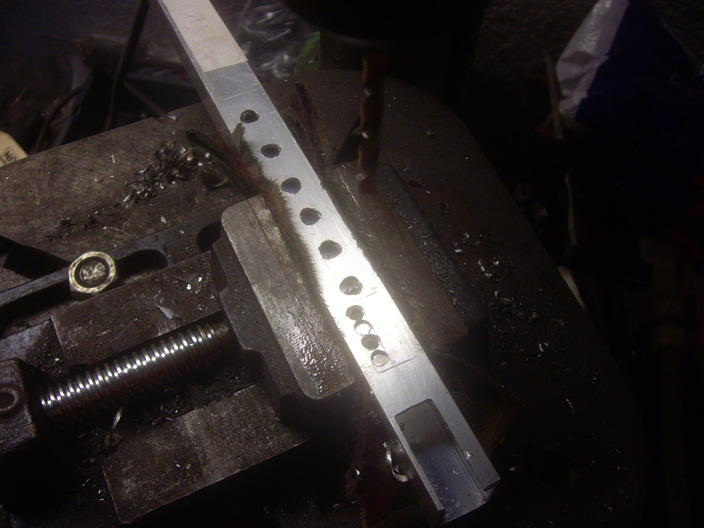

Bore hull først...

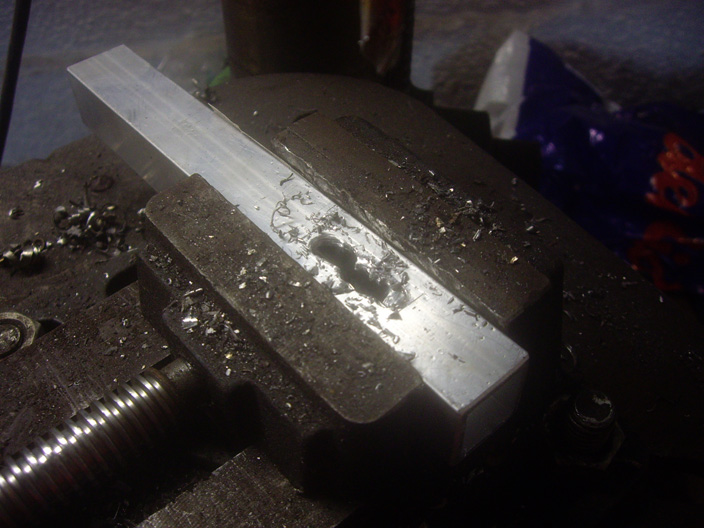

Slipe å file etter på.

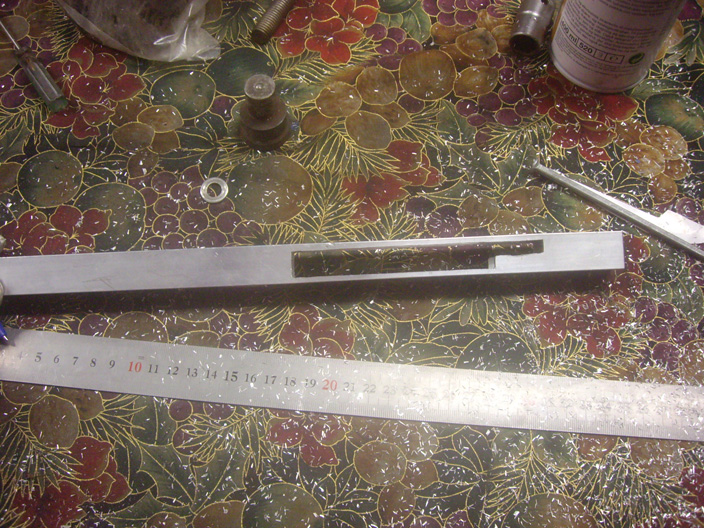

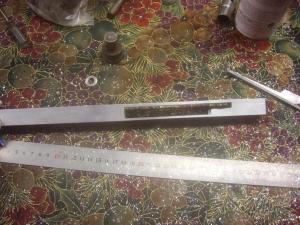

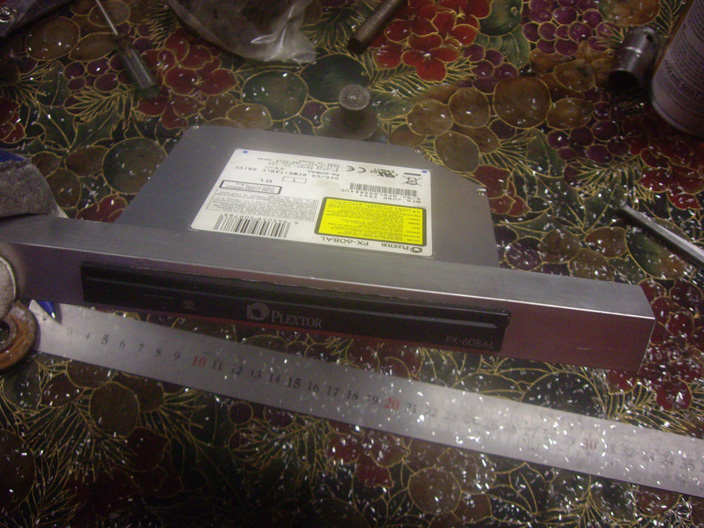

Fant ut at jeg skulle lage hull til Slimline DVD brenneren min.

Som tidligere...



Og deretter.

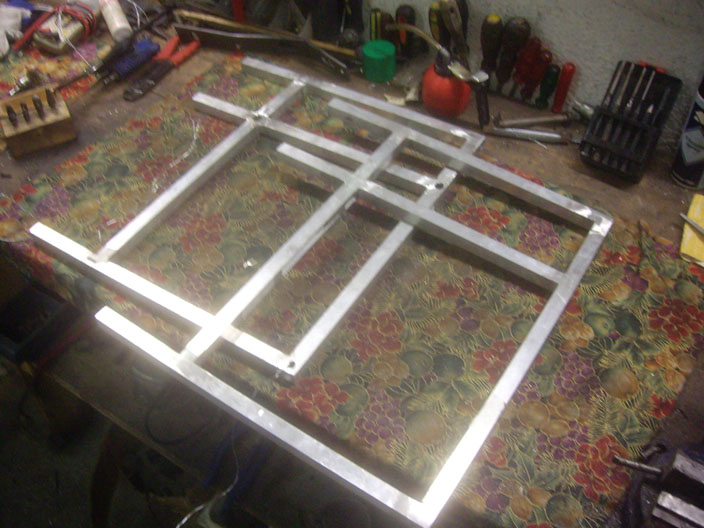

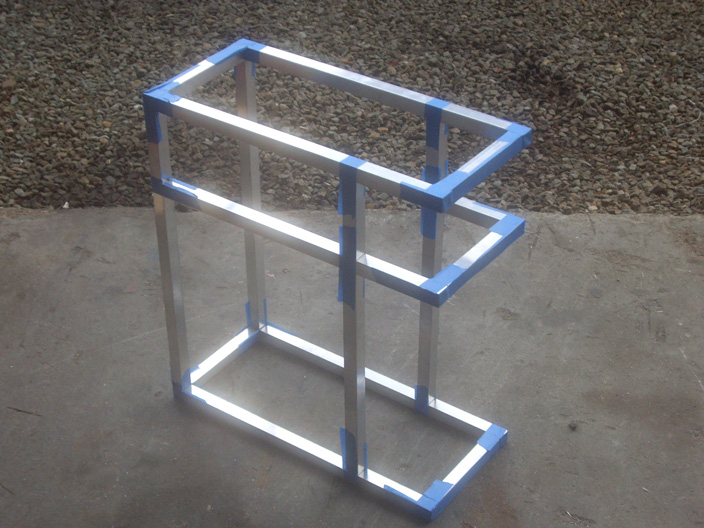

Til slutt ender man opp med noe som ser slik ut.



Slutt resultatet.



Unnskyld hvis bildene er dårlige men var et ufattelig vanskelig lys å fotografere i.

Og det virket som om aluminiumet sugde opp alt lys å sendte det videre inn i linsen på kameraet.



For dere som ikke fikk det med dere klarte jeg å trykke Nytt emne - knappen i stedet for svar nå - knappen. (doh.....)

Endret 31. august 2008 av MendE

[MendE]

Update 2: Kabinettrammen del 2



Dagen startet med å gjøre ferdig alle hull som jeg begynte på i går, dette gikk smertefritt.

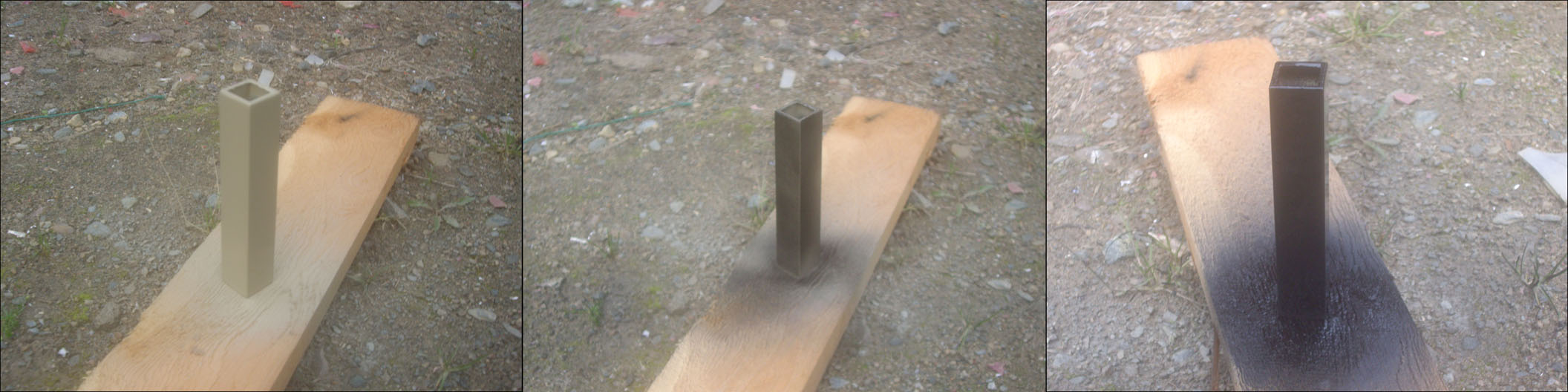

Samtidig sjekket jeg om lakken jeg hadde kjøpt sitter på aluminiumen å resultater ble slik.



Men senere ut på dagen var jeg kommet så langt at jeg skulle begynne med sveisingen. (noe jeg ikke har gledet meg til)

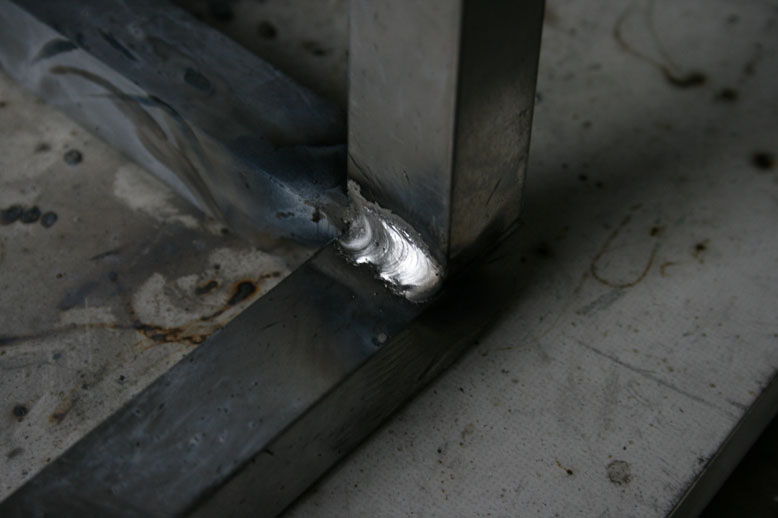

Alt jeg sveiset ble så stygt, og det ble ikke ordentlig gjennom smelting så det satt over hode ikke.

Heldig vis spurte jeg om hjelp fra min far, han sveiset ferdig den ene delen av rammen og jeg tok neste.



Dette var slik jeg gjorde det.

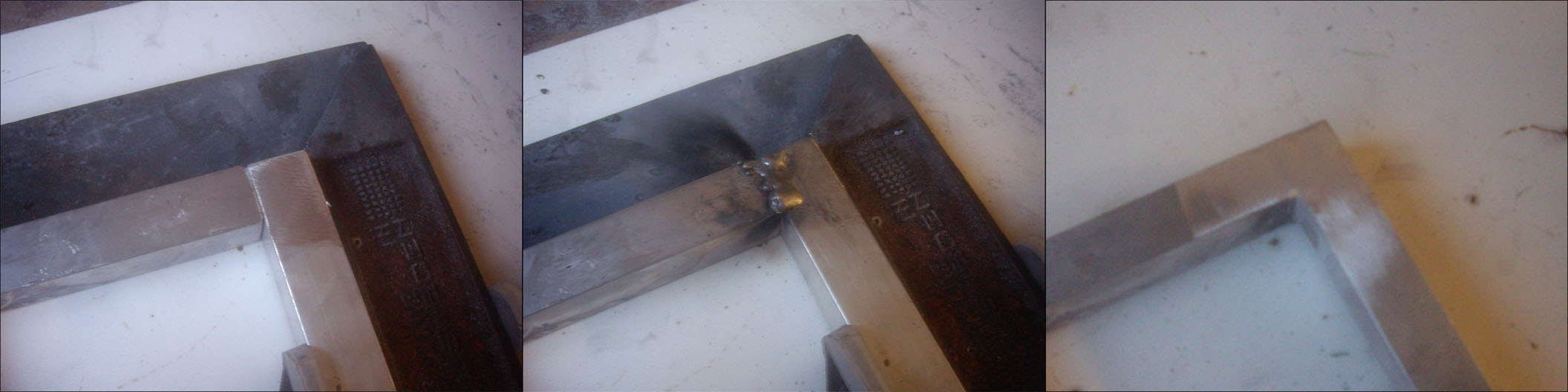

1. Slipe litt slik at sveisen sitter. 2. Utrulig stygg sveis. 3. Slipe alt slett igjen.

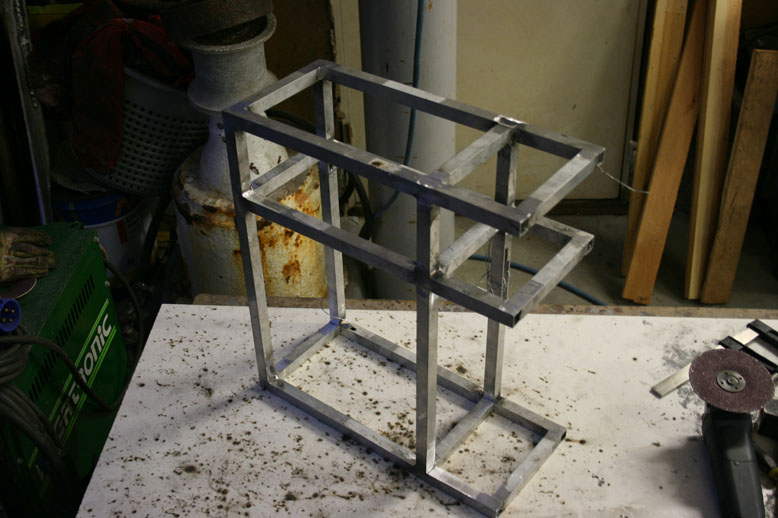

Så langt kom jeg i dag.



Kommer kanskje en update i morgen, hvis ikke blir det en liten stund til neste gang. (flytter på hybel)

Endret 31. august 2008 av MendE

[MendE]

Update 3: Kabinettrammen del 3



Sveisingen i dag gikk litt bedre.



Bilde fra øyeblikket når to deler blir til en.



Nå er rammen 80% ferdig.

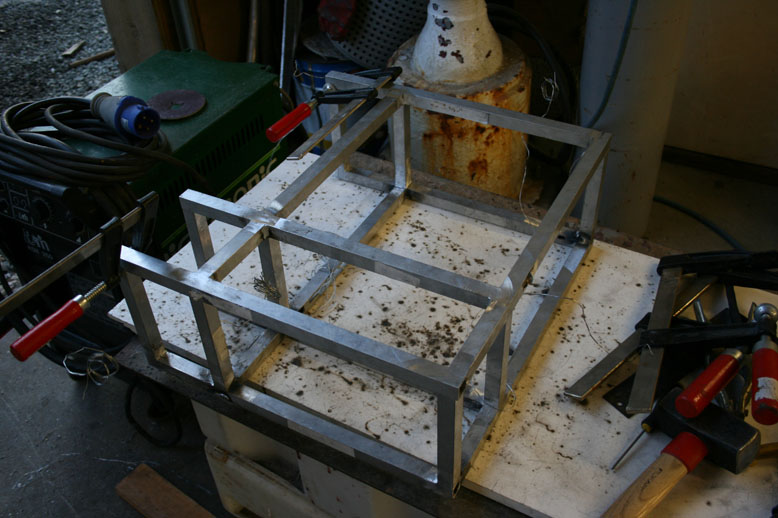

Dette jeg har igjen på rammen

- å tette hullene på sidene.

- lage fester til alle side paneler.

- sparkle mesteparten for å få alt smooth.



Men alt dette blir jeg å gjøre litt senere.



Fra nå av å videre blir det bare å komme update's i helgene. (grunnet skole)

Endret 31. august 2008 av MendE

[MendE]

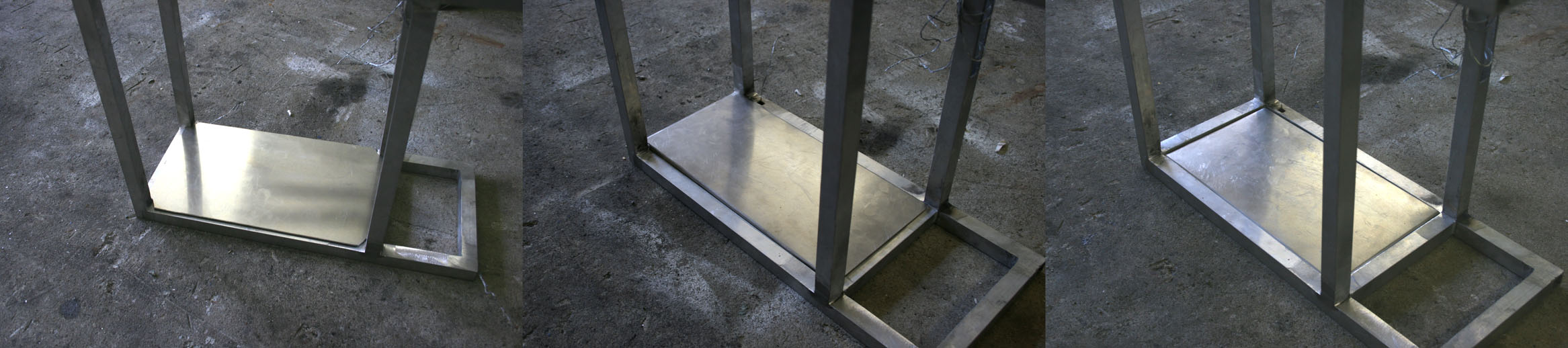

Update 4: Bunnplaten

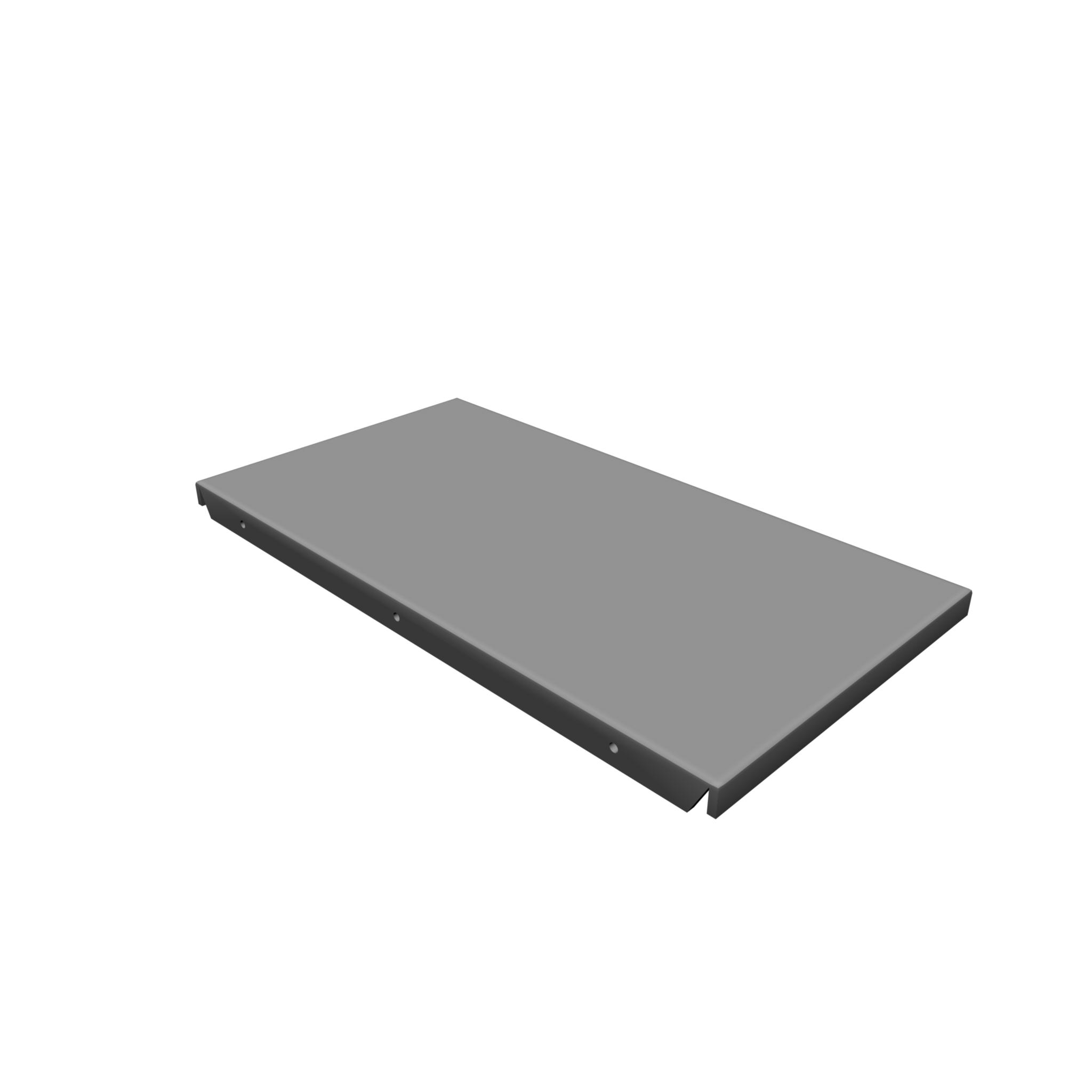

Dette er hva jeg skal lage denne gangen.



Platen skal festes til rammen med skruer slik som Alu-tech ga meg tips om.



Det hele startet med en plate aluminium 2mm

Så var det bare å lage en mal å streke opp.

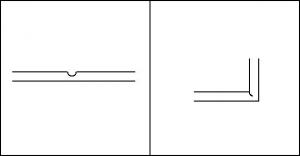

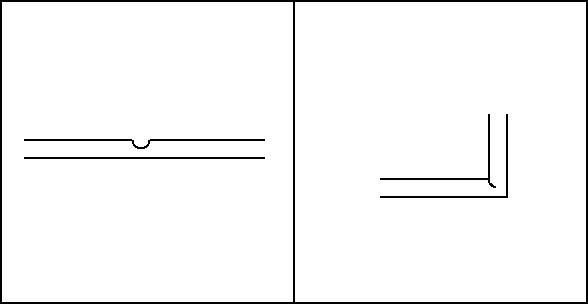

Brukte vinkelsliper til å skjære et lite hakk litt innenfor streken slik at jeg kunne enkelt lage en 90 grader vinkel.



Resten av prosessen så slik ut.

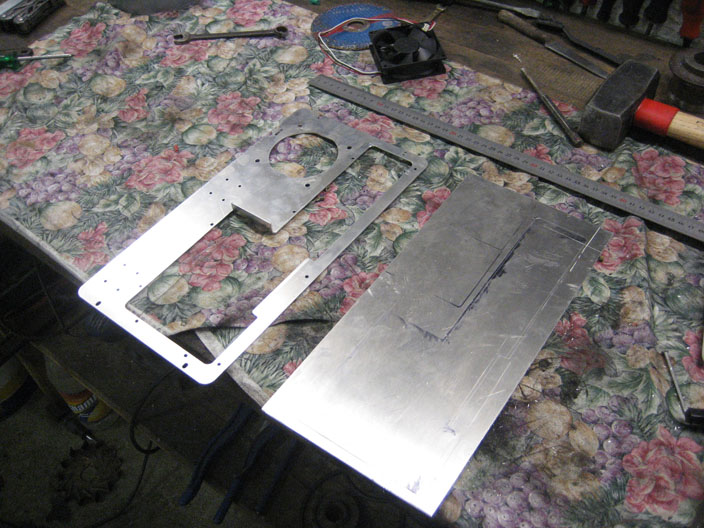

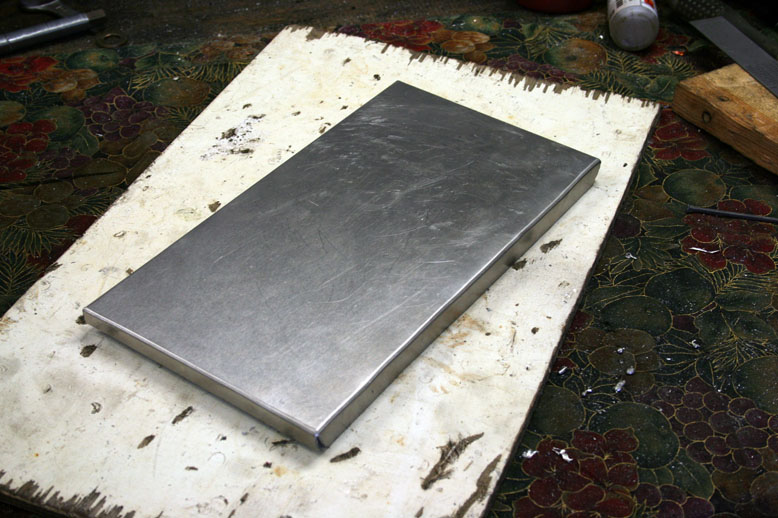

Resultatet.



Neste gang skal jeg jobbe med bak platen, til de som lurer.

Endret 31. august 2008 av MendE

[MendE]

Update 5: Bakplaten



Det er en god stund siden siste update, men det har heldigvis ikke stoppet opp.



En stund tilbake kjøpte jeg et Lian Li hovedkortbrett, men bakplaten var jo selvfølgelig for stor.

Eneste som var å gjøre var å lage en ny bakplate som har den størrelsen jeg vil ha.

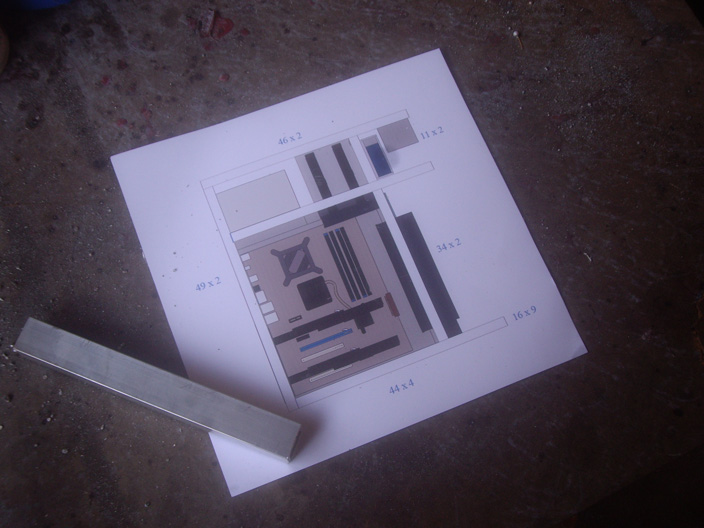

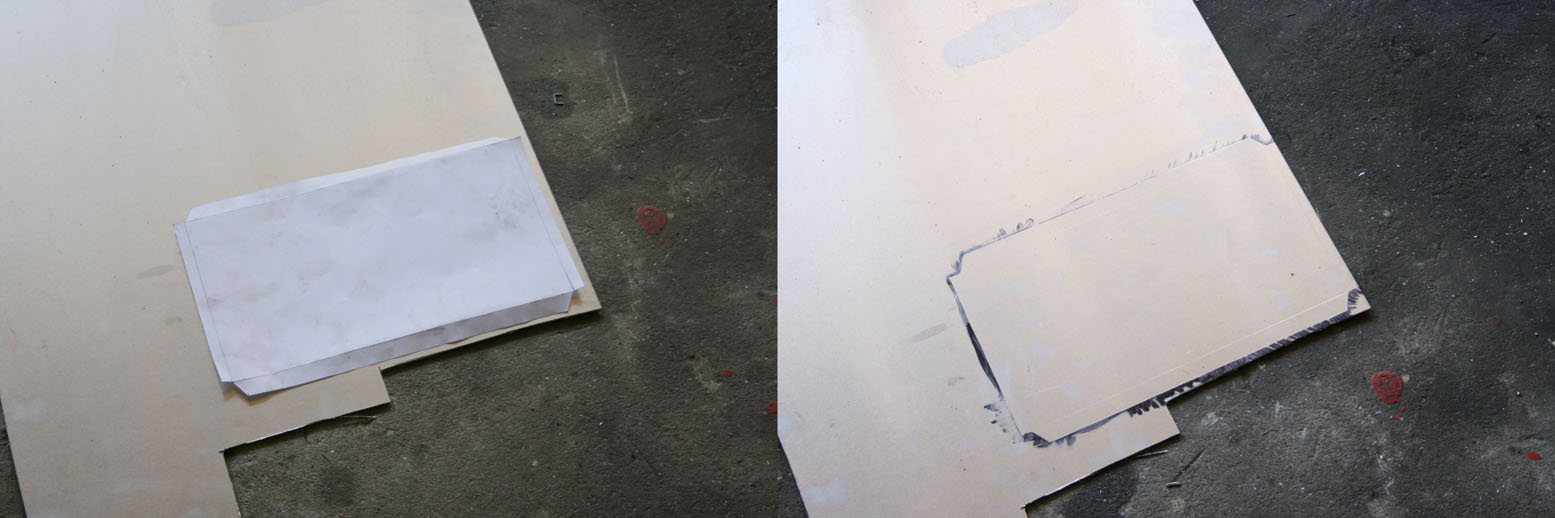

Slik er planen om hvordan den skal se ut.





Nå er alt merket opp, og klar til og skjære ut.

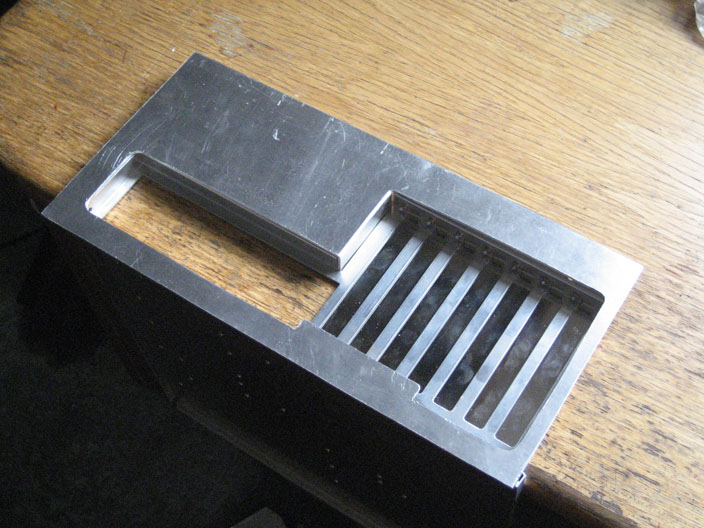

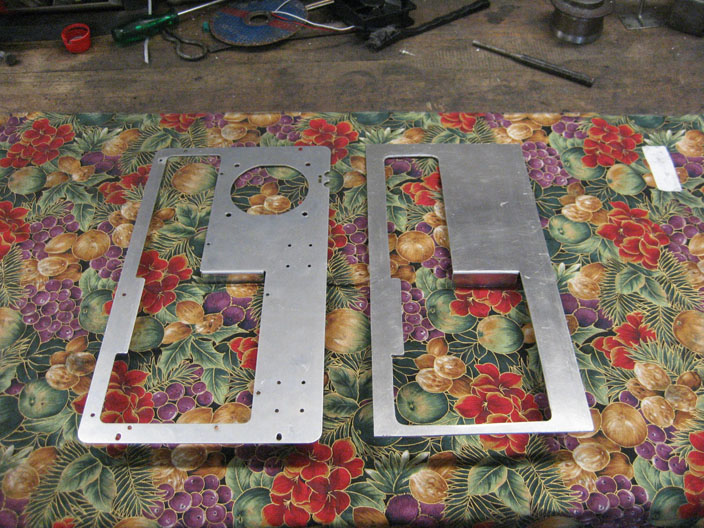

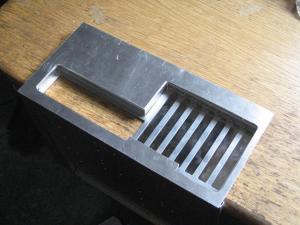

Slik kommer den til å se ut.

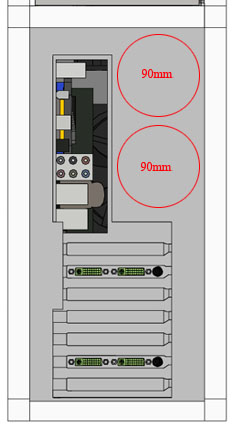

(det mangler 2 x 90mm hull og noen for festene.)

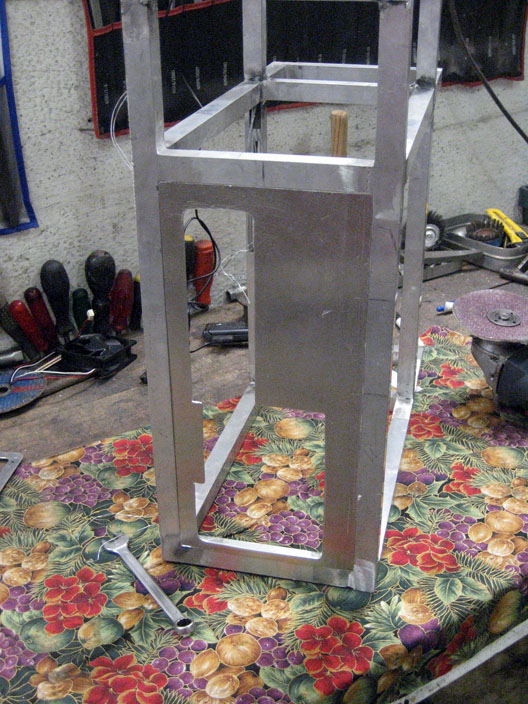

sammenlikning.





Så langt kom jeg denne gang.





Har også rettet opp hele ramma litt, var noe som hadde vridd seg litt.

dette tok jo selvfølgelig mye tid, men det var nødt å gjøres.
