Vannavkjølt Lian-Li, trenger et navn :P

[Mako]

Heisann!



Dette blir min første arbeidslogg, så håper dere lider med meg.

Har tidligere hatt vannkjøling, men denne ble demontert ved bytte av

hardware i fjor sommer.

Og har nå lidd meg gjennom en hel vinter, og halve sommeren av grusom vifte støy.

Men med dette håper jeg på å bli kvitt det meste av mine problemer.



Selve vannkjølingen har jeg tenkt koblet opp omtrent slik:

Pumpe -> CPU -> Radiator 1x120 -> GPU 1 -> GPU 2 -> Radiator 3x120 -> Pumpe



Mellom den siste radiatoren og pumpen blir det en Y-kobling hvor den ene

enden går til fill porten i toppen av kabinettet.

Et sted her i loopen kommer også jeg til å montere en strømnings sensor + 2 in-line

temp sensorer.



1x120 radiatoren blir montert i bakkant av kabinettet der det allerede

er montert en 120mm vifte standard, litt usikker på hvor/hvordan jeg skal montere

3x120 radiatoren ennå, men har vurdert å plasere den på toppen av kabinettet, med viftene

montert under i taket på kabinettet.



Blir å fjerne alle harddisk rammene i bunnen av kabinetter for å montere inn pumpe + viftestyring

Skal ha 3 stk 120mm vifter i bunnen av kabinettet til å suge luften inn, i tillegg til standard viften i front.

Håper me dette at jeg skal få bra nok luft sirkulasjon i kabinettet til at jeg ikke trenger noe ekstra kjøling til harddiskene, som jeg monterer i 5 1/4" brønnene med SmartVibes



Men nok prat for nå, her er en forhåpentlighvis komplett utstyrsliste



Hardware:

Asus M2R32-MVP

AMD Athlon 64 X2 6400+

Corsair QUADX2 6400 DDR2 4gb

2x Sapphire Radeon HD 3870

Creative SB X-Fi Elite Pro

WD Raptor 37,6gb 10000rpm SATA

2x Hitachi Deskstar 7K1000 1TB SATA2

Samsung DVD-brenner SATA

Thermaltake Toughpower 1200W, Modular



Vannkjøling:

CPU blokk fra EK Water blocks

GPU blokker fra EK Water Blocks

Black Ice Xtreme 3 Radiator 3x120mm

MIST Radiator 1x120mm

Swiftech MCP655 pumpe

AC Strømningssensor



Viftestyring:

T-Balancer bigNG

T-Balancer miniNG

T-Balancer analog sensor hub



Diverse:

9x Papst vifter 120mm

2x Papst vifter 80mm

6x Vifte grill 120mm, gull

8x Filter m/ramme 120mm

5x Smartcooler drevrammer (SmartVibes)

Kabelstrømper



Diverse ennå ikke mottatt:

4x Kalde katoder, blå og rød

2x in-line temp sensorer

2x Aluminiums håndtak, sort

Danger Den Delvin Fill Port, sort

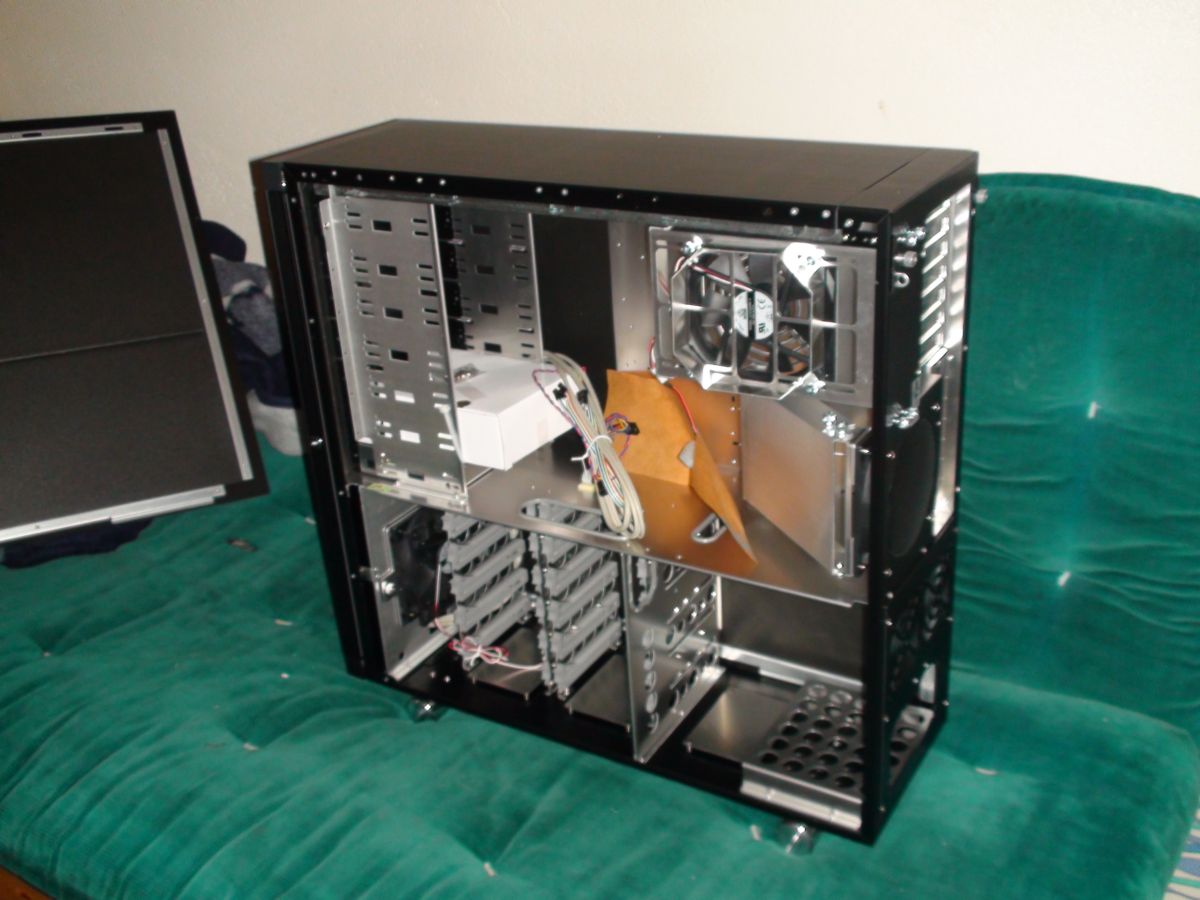

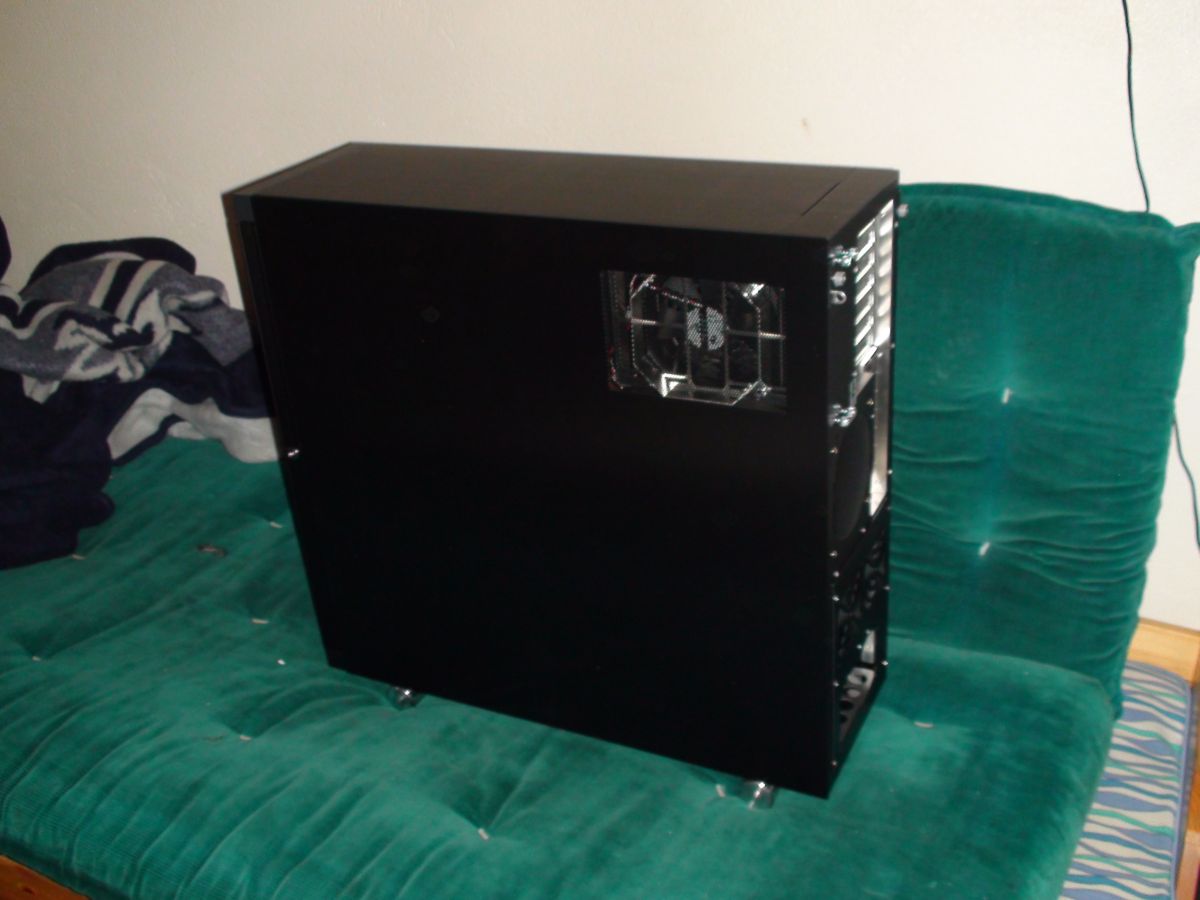

Alt dette skal inn i dette kabinettet fra Lian-Li

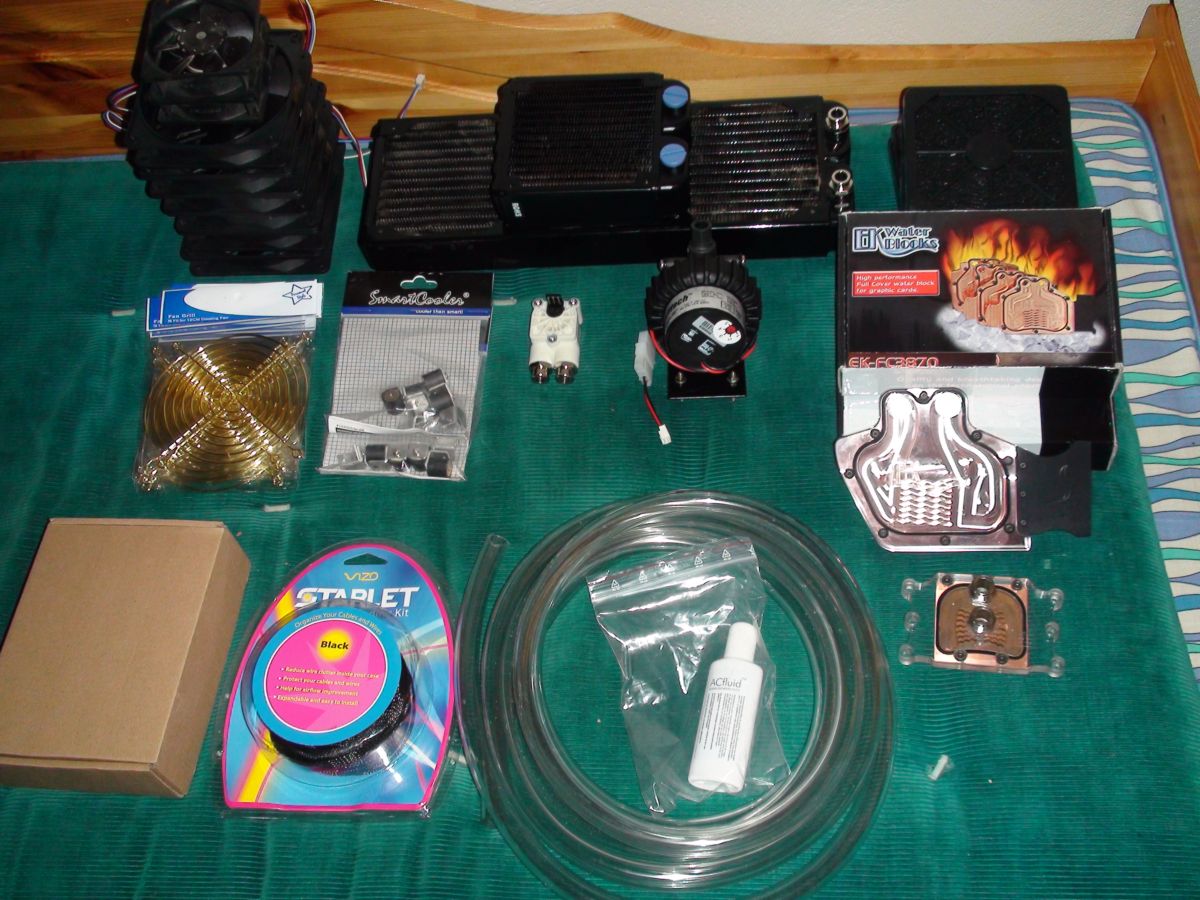

Her er også et bilde av det meste som skal monteres



Håpet er å komme i gang allerede denne uken, men kan bli utsatt litt

grunnet arbeid i nær framtid.

Oppdatering kommer uansett



Evt kommentarer kan legges HER

Endret 23. juli 2008 av Mako

[Mako]

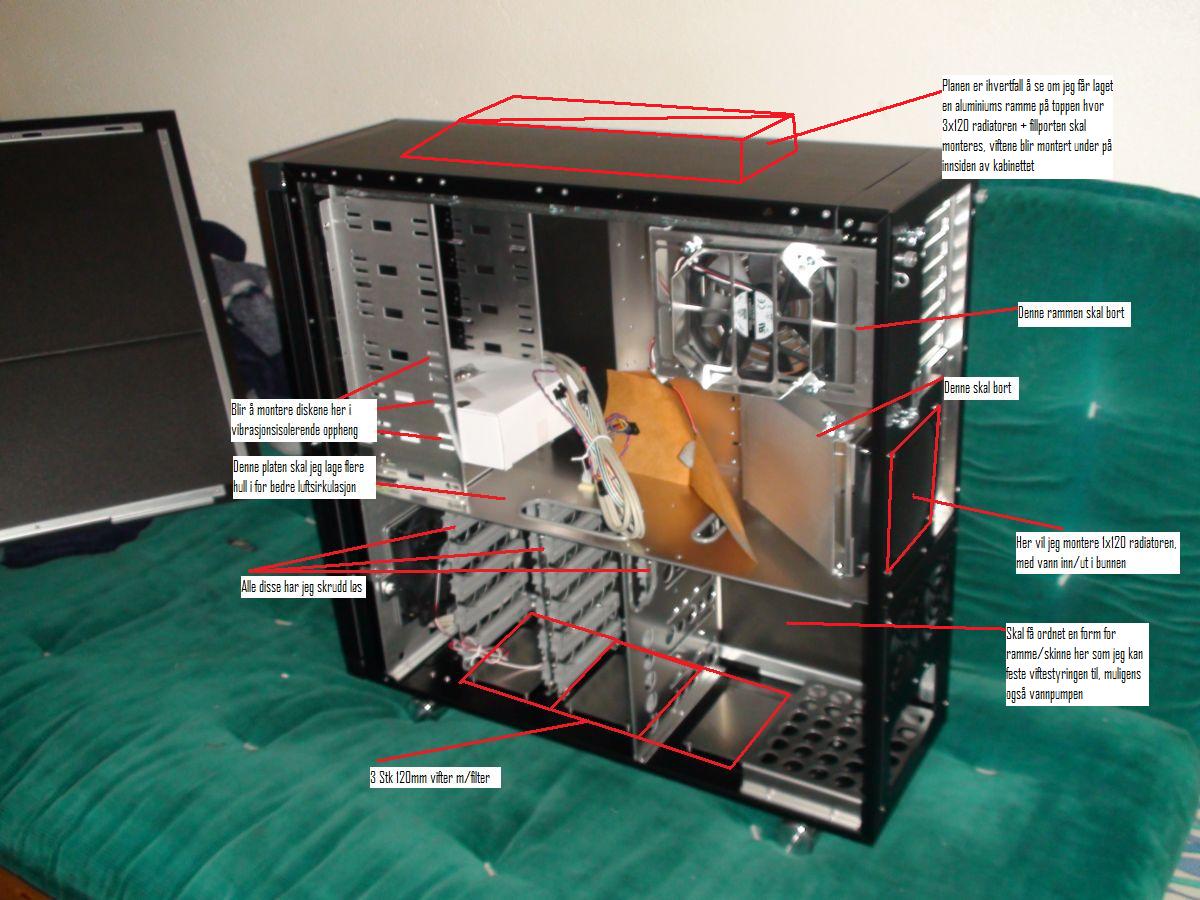

Her er en liten oppdatering på spørsmål fra Alu-Tech





Evt kommentarer kan legges HER

Endret 23. juli 2008 av Mako

[Mako]

Her kommer enda en liten oppdatering...



Ikke fått gjort stort i dag, men har ihvertfall klargjort cpu og gpu'er

Men først et lite stemingsbilde

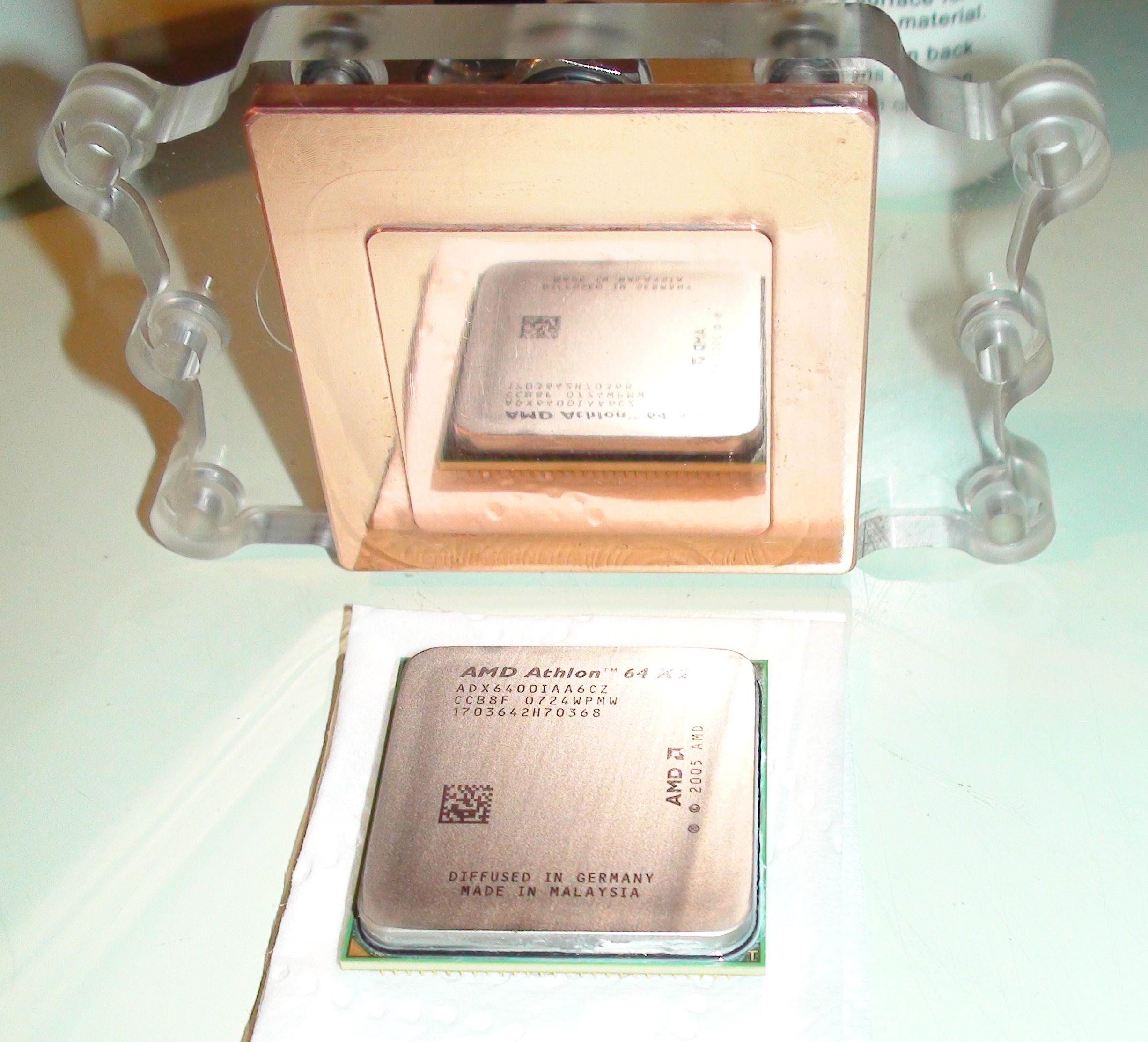

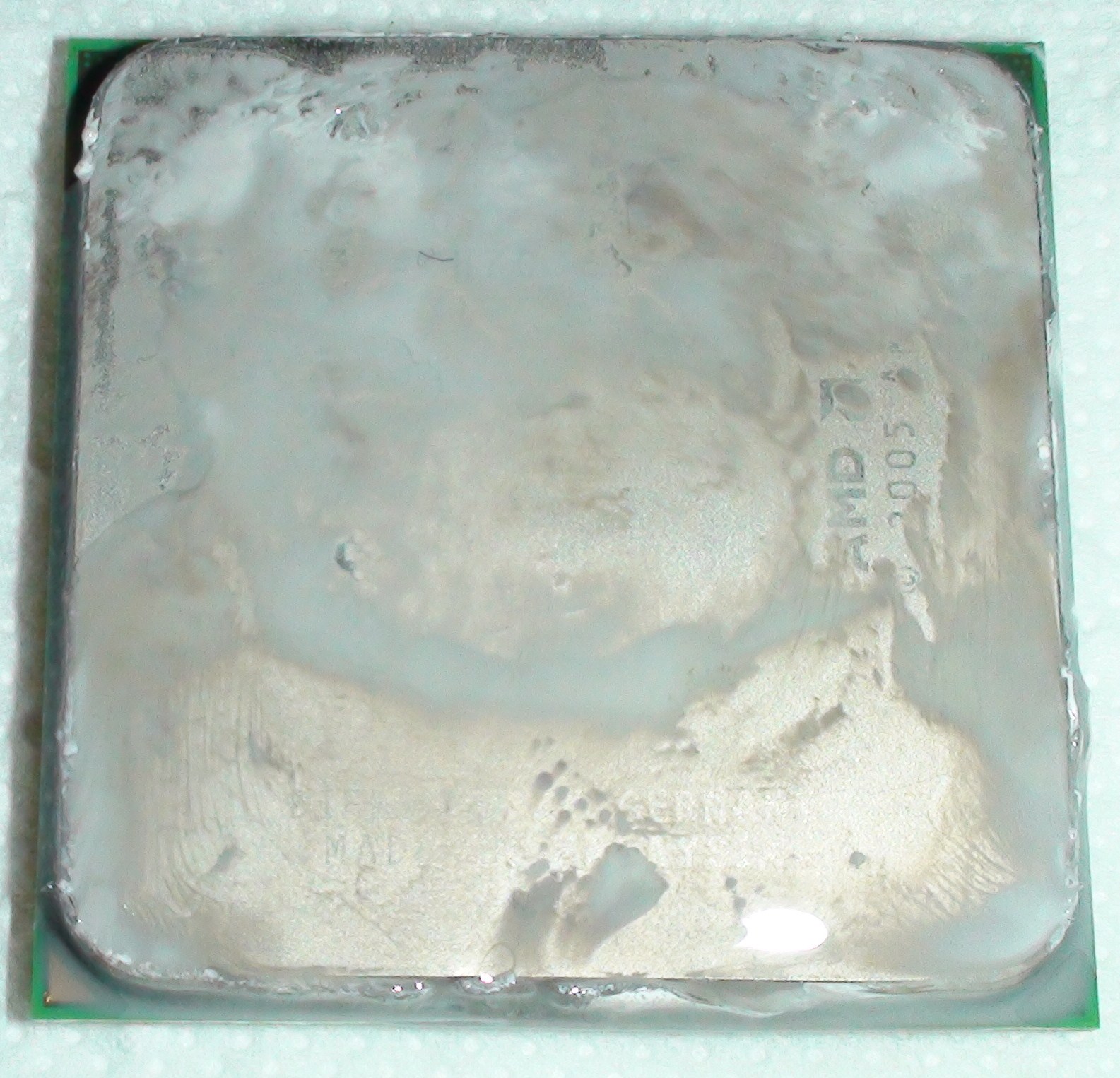

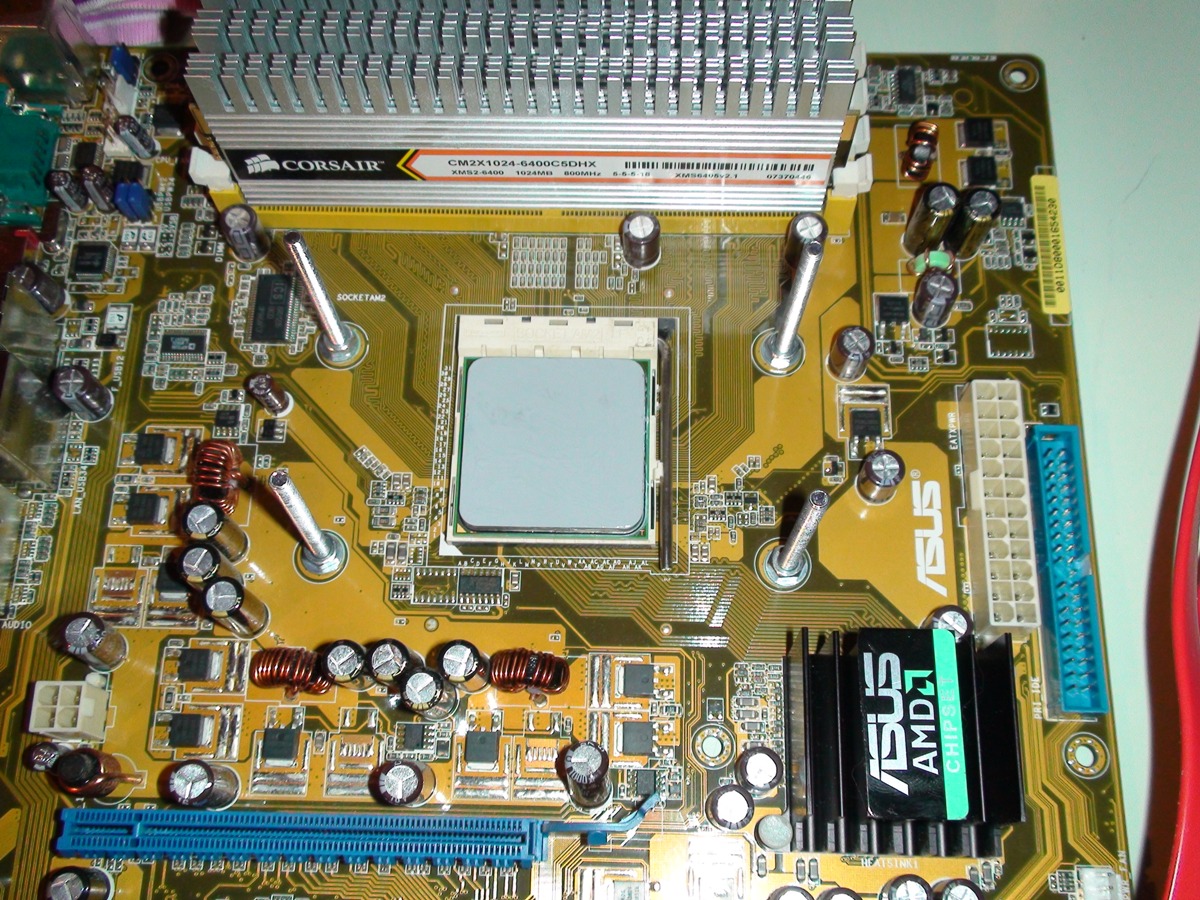

cpu før



og etter



klar for montering

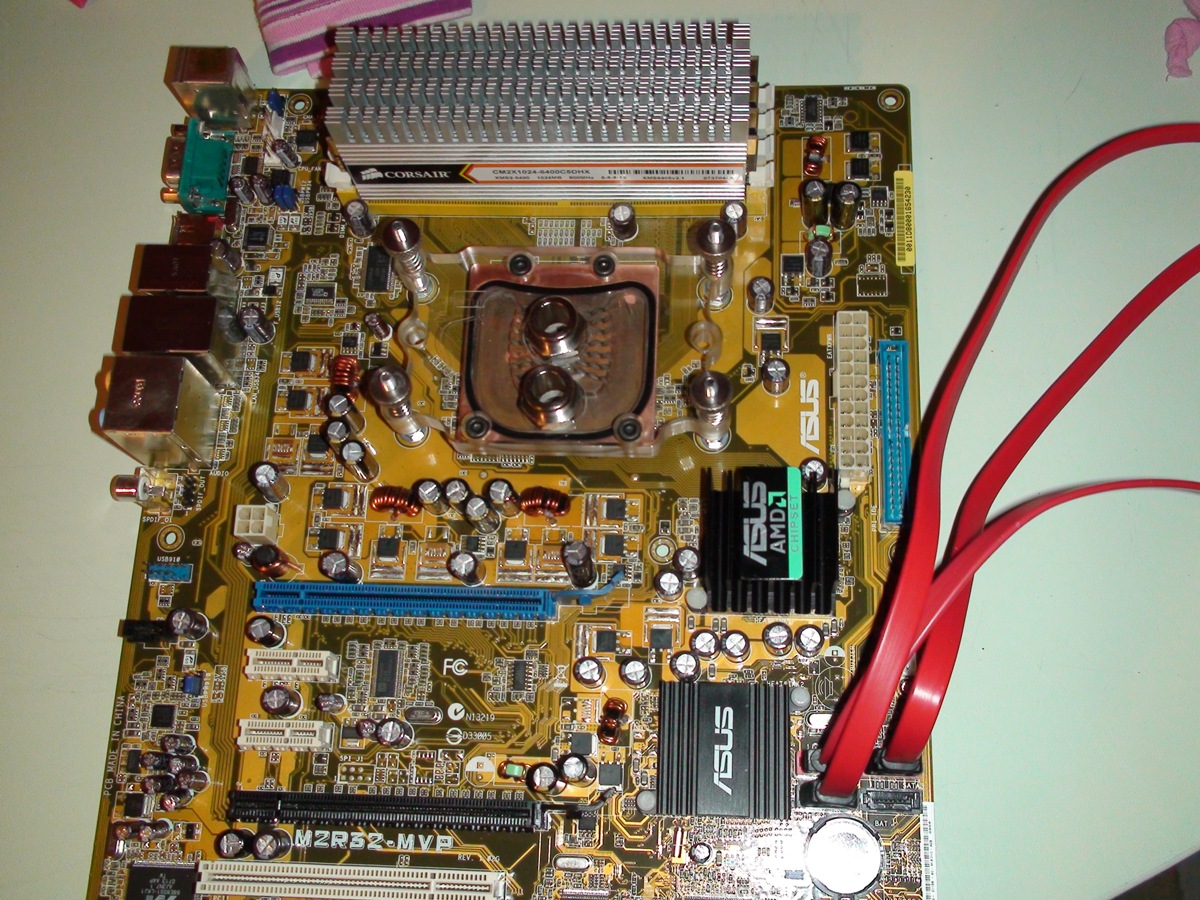

ferdig

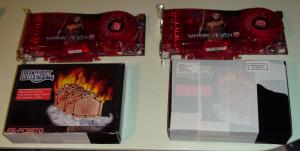

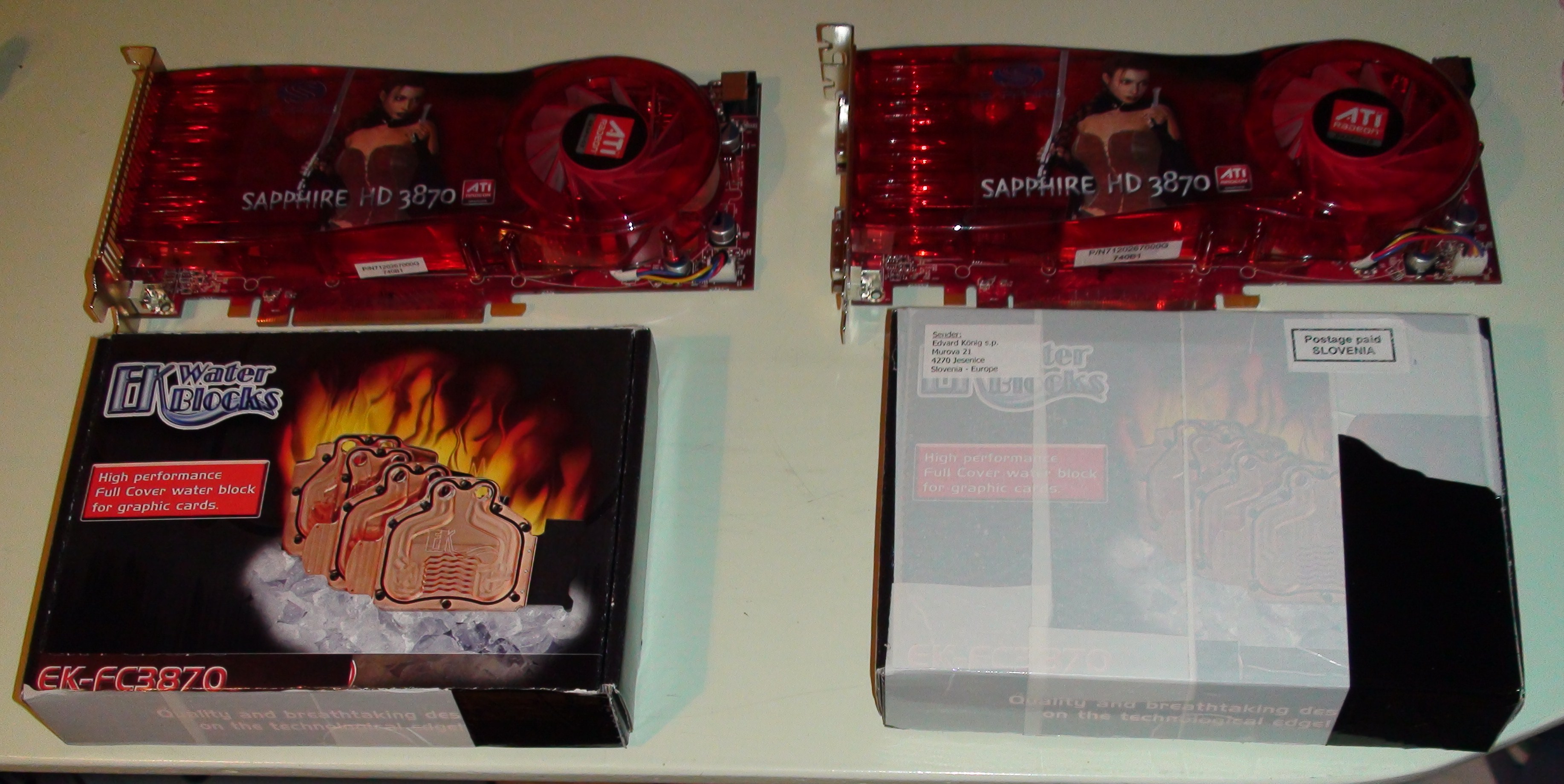

skjermkort før

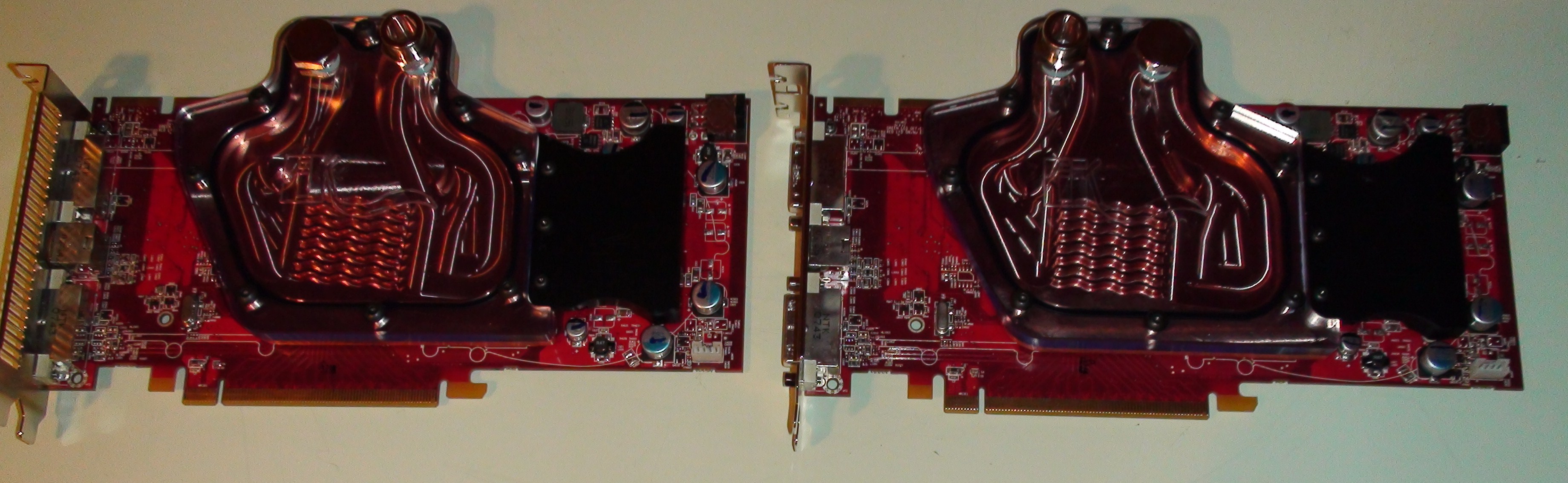

og etter





Som sagt, en mini update bare, håper på å starte med selve kabinettet i morgen, da jeg kanskje får litt bedre tid nå til helgen.

[Mako]

Møkkavær i dag igjen, men da her jeg heldighvis bedre tid til kabinettet.

Her er en liten oppdatering.

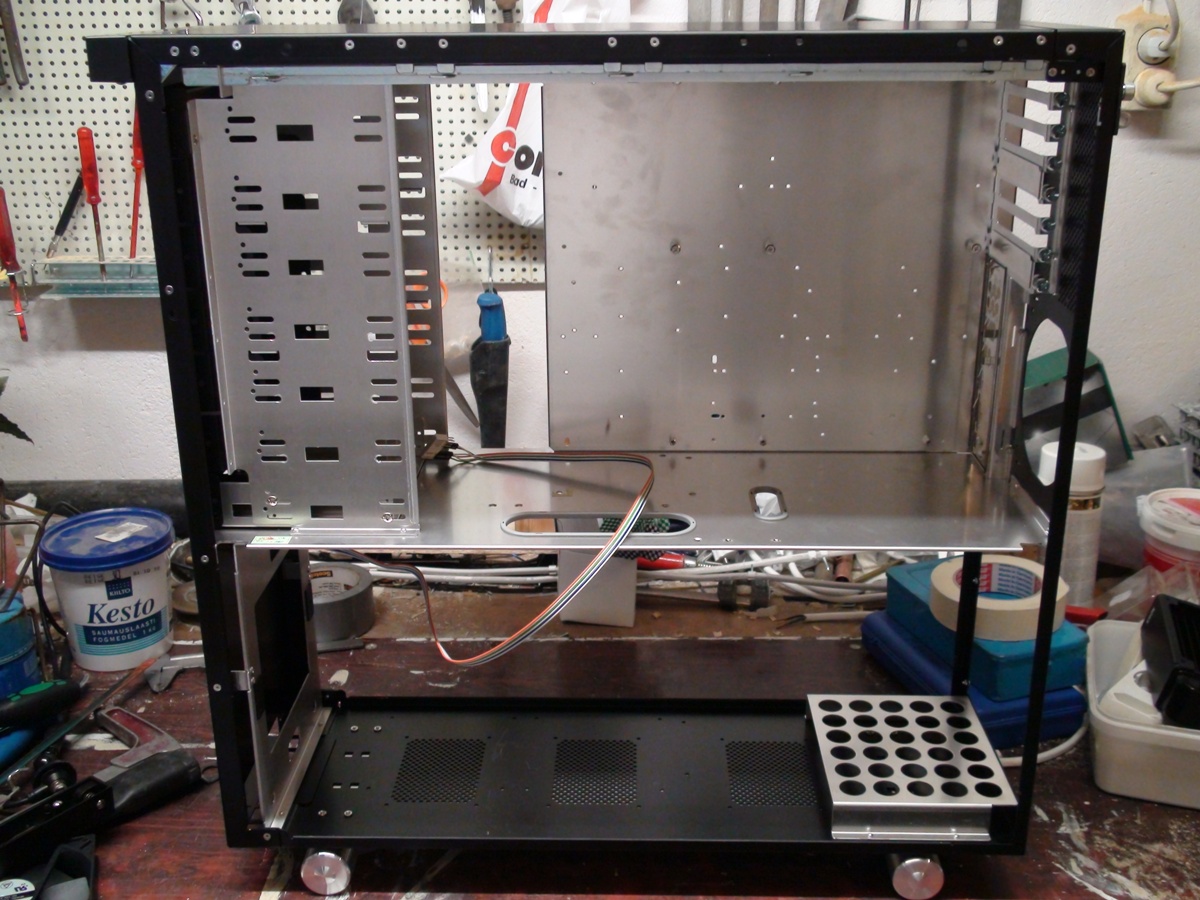

Strippet ned kabinettet i dag for stort sett alt som kan være i veien.

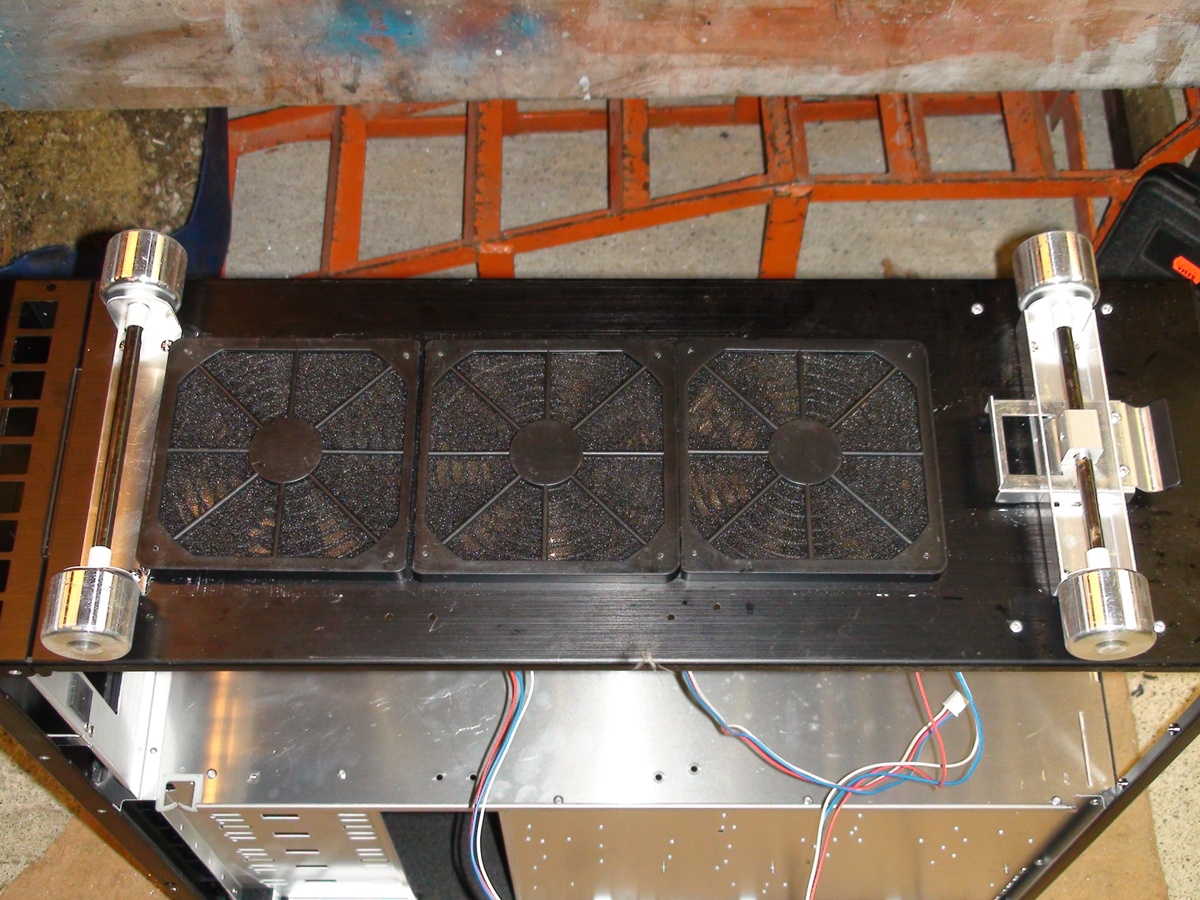

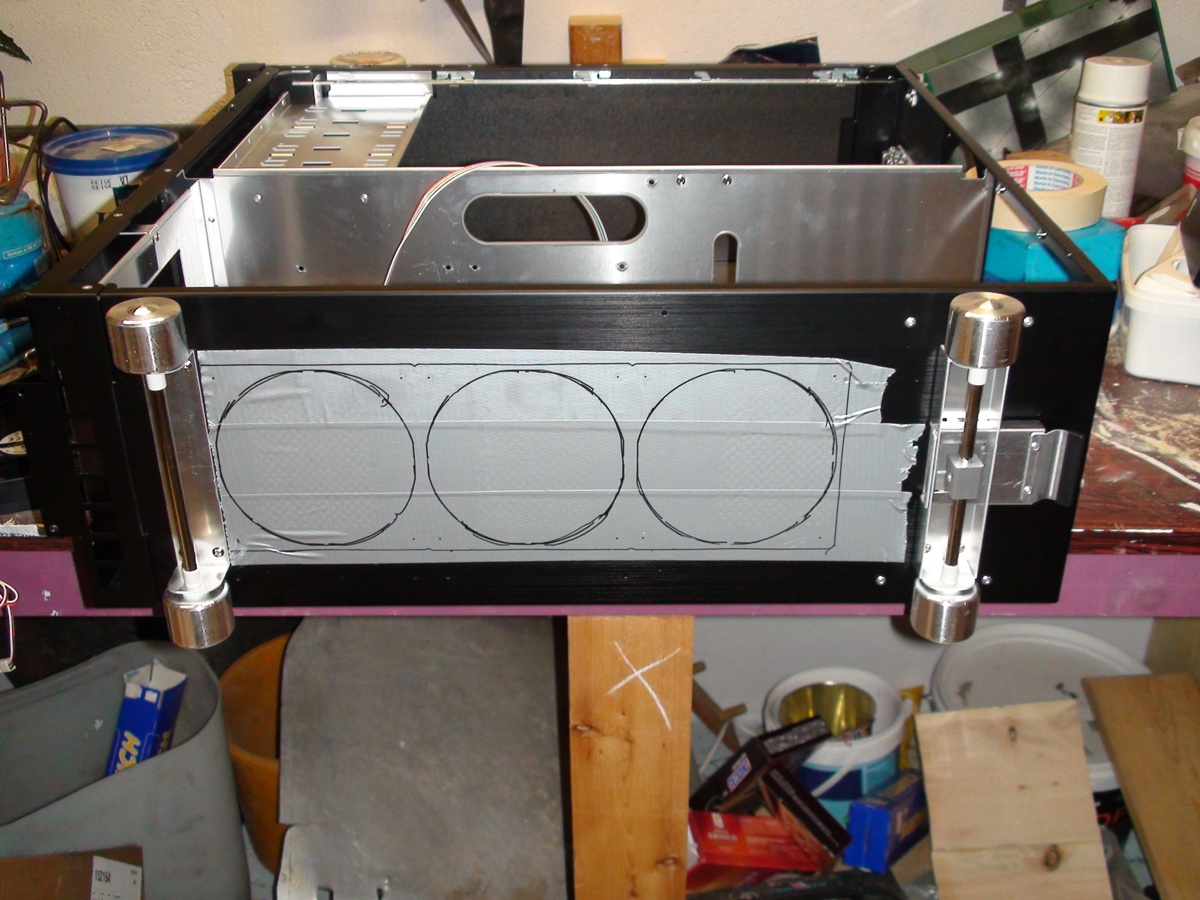

Litt måling og testing før man fant riktig posisjon for viftene i bunn.

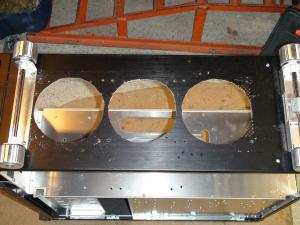

Og etter at saga var blir svinget og drillen var dø, fikk jeg ihvertfall noen hull ferdig

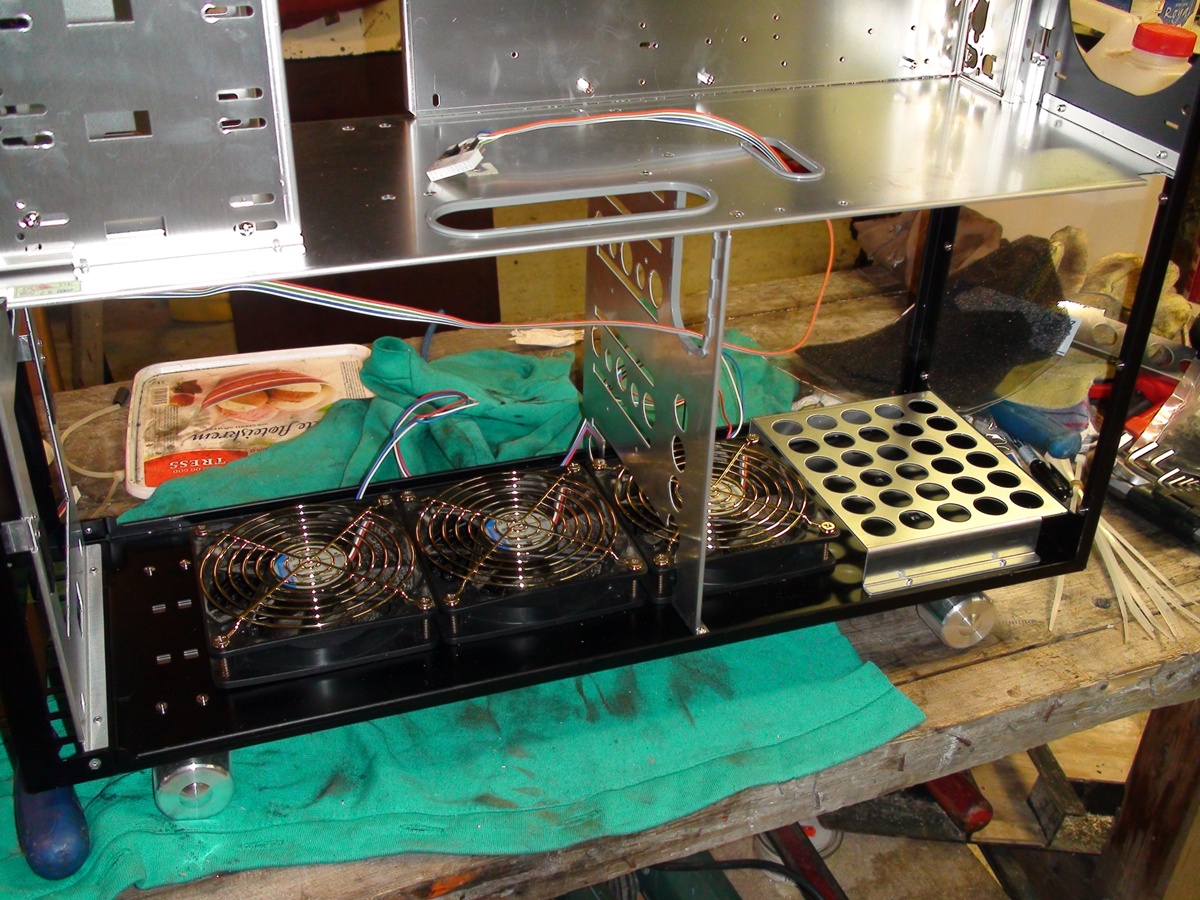

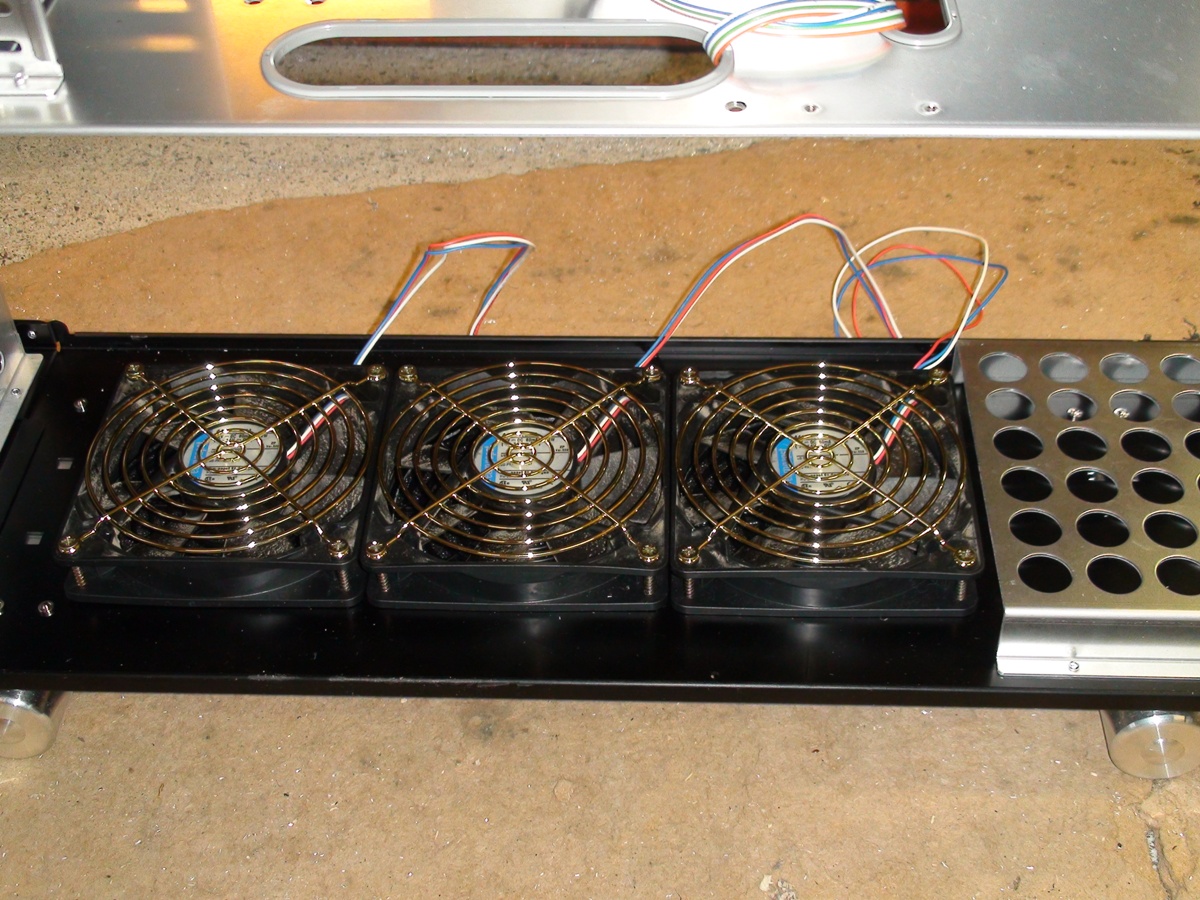

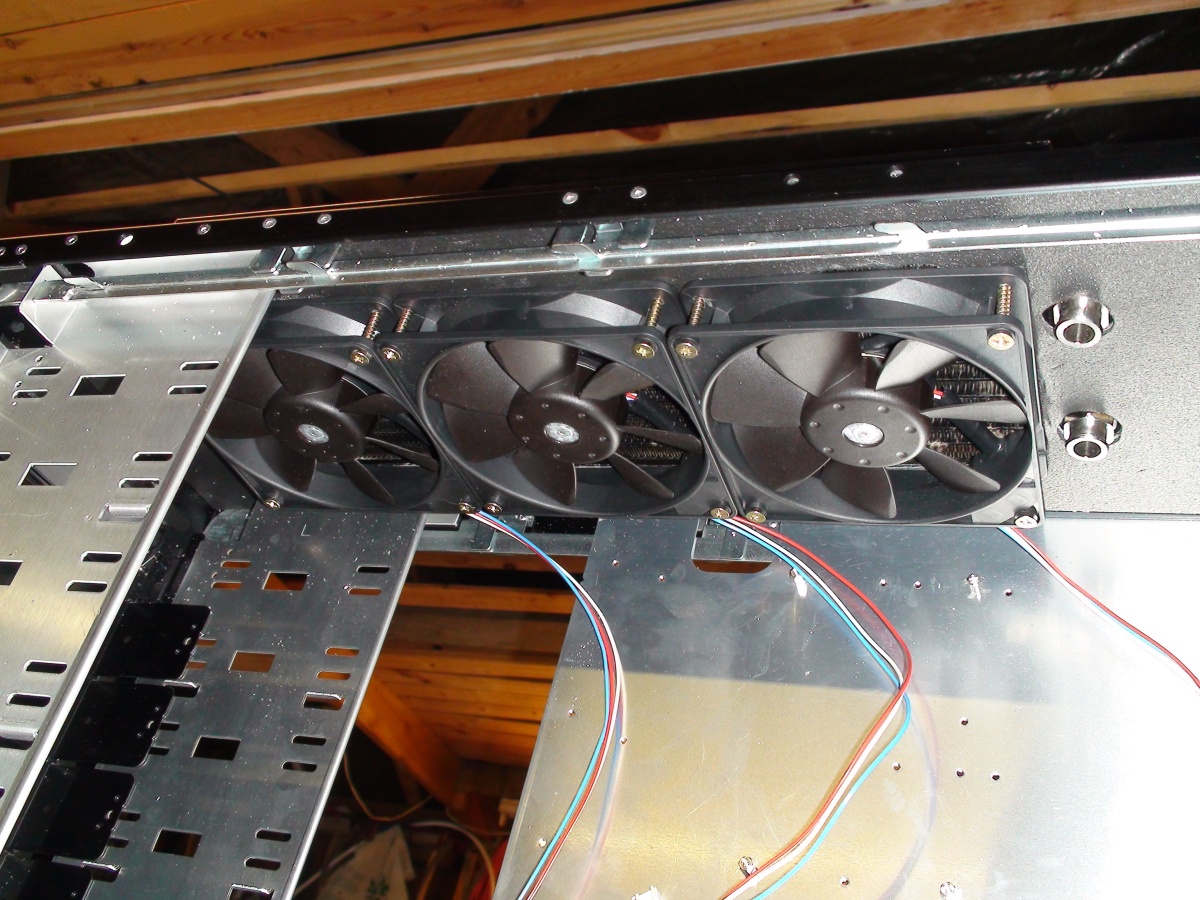

Vifter ferdig montert

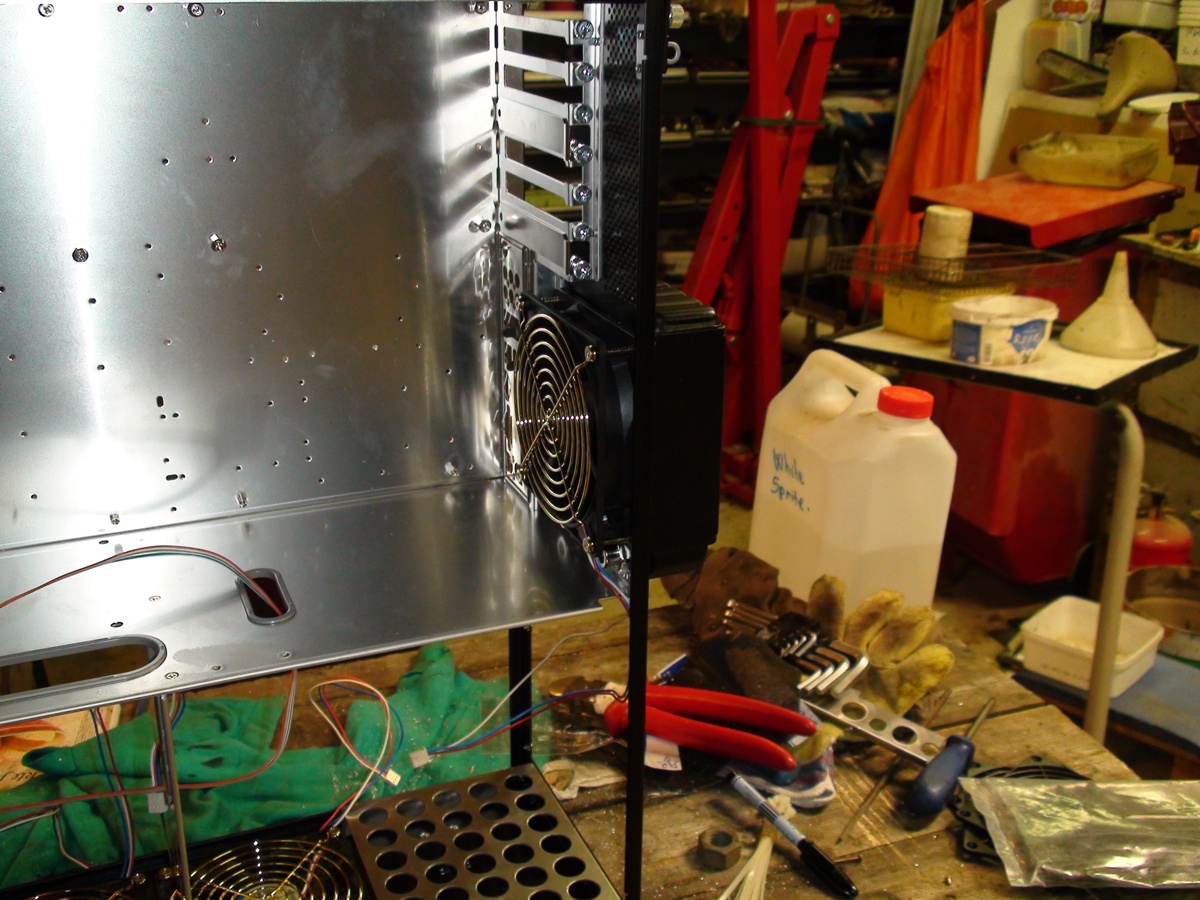

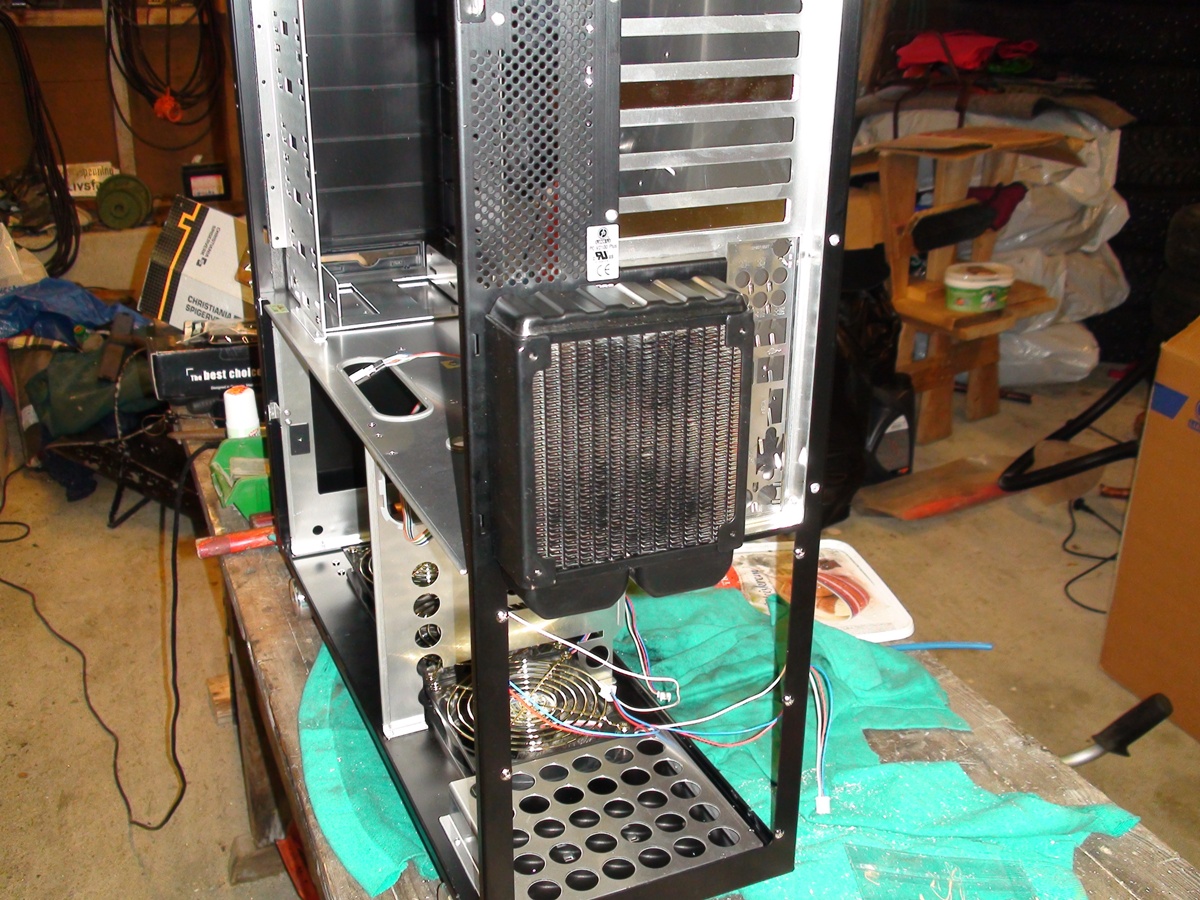

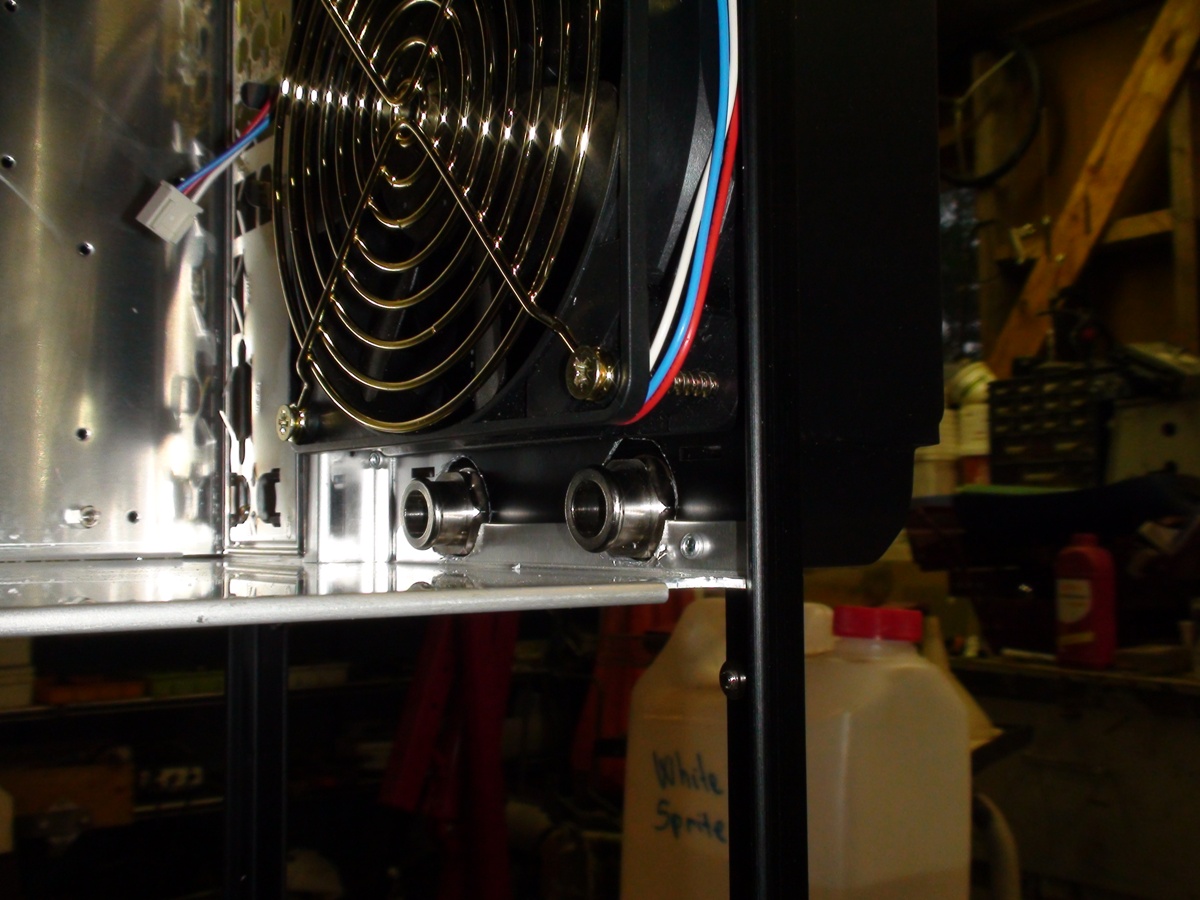

Så var det på tide med den minste radiatoren. glemte å ta bilder, men var ikke akkurat store jobben, test monterte, markerte hull til nipplene, borret og freste, fiks ferdig.



Har et håp om at i morgen skal jeg få gjort ferdig trippel radiatoren ihvertfall, grunnet mangel på penger i kassa, blir det bare en enkel løsning, ikke slik som "beskrevet" i en tidligere post.



Har også viftestyringen og pumpen jeg må få plassert.



Men god natt for nå



Evt kommentarer kan legges HER

Endret 25. juli 2008 av Mako

[Mako]

Her kommer enda en liten oppdatering.. har ihvertfall fått montert trippel radiatoren nå

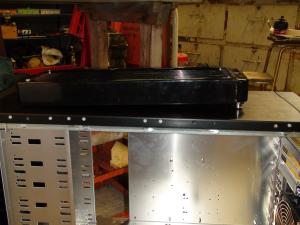

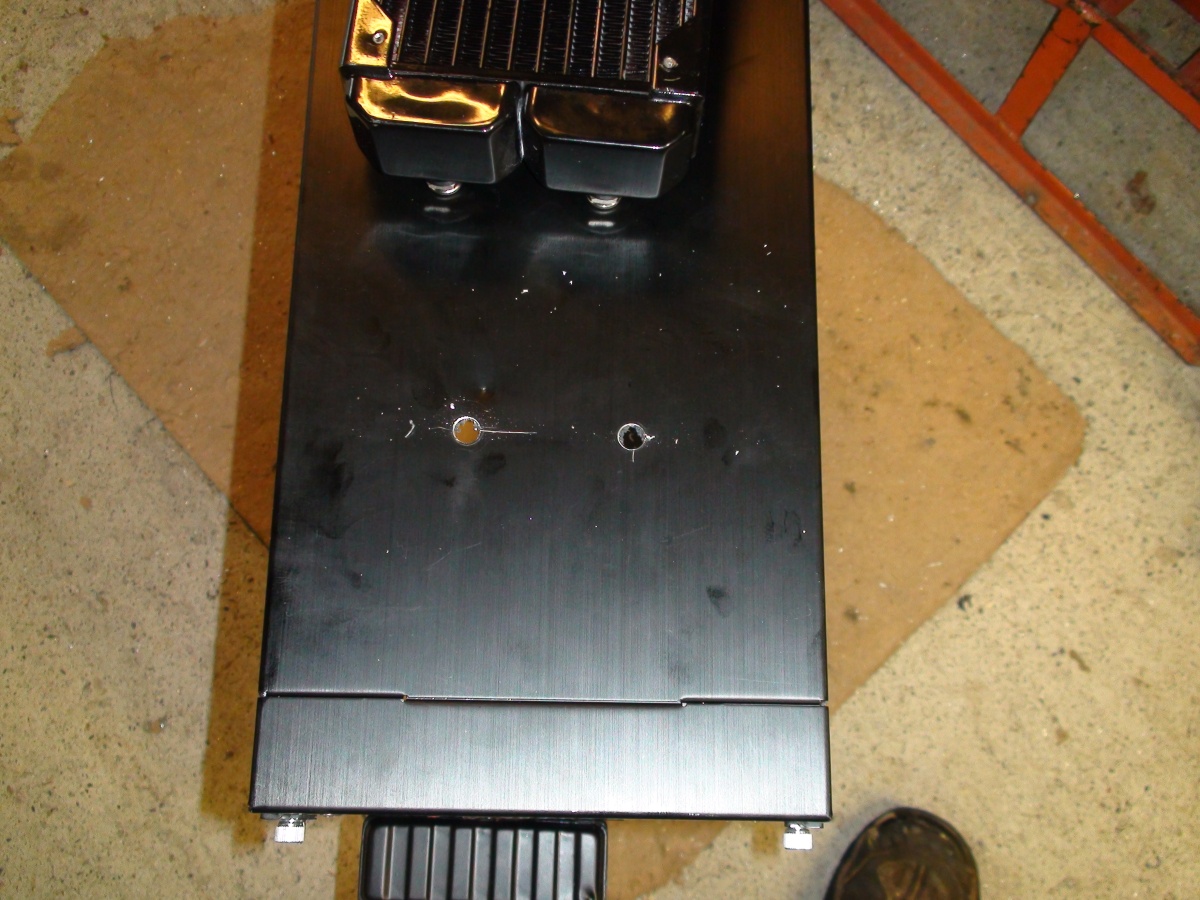

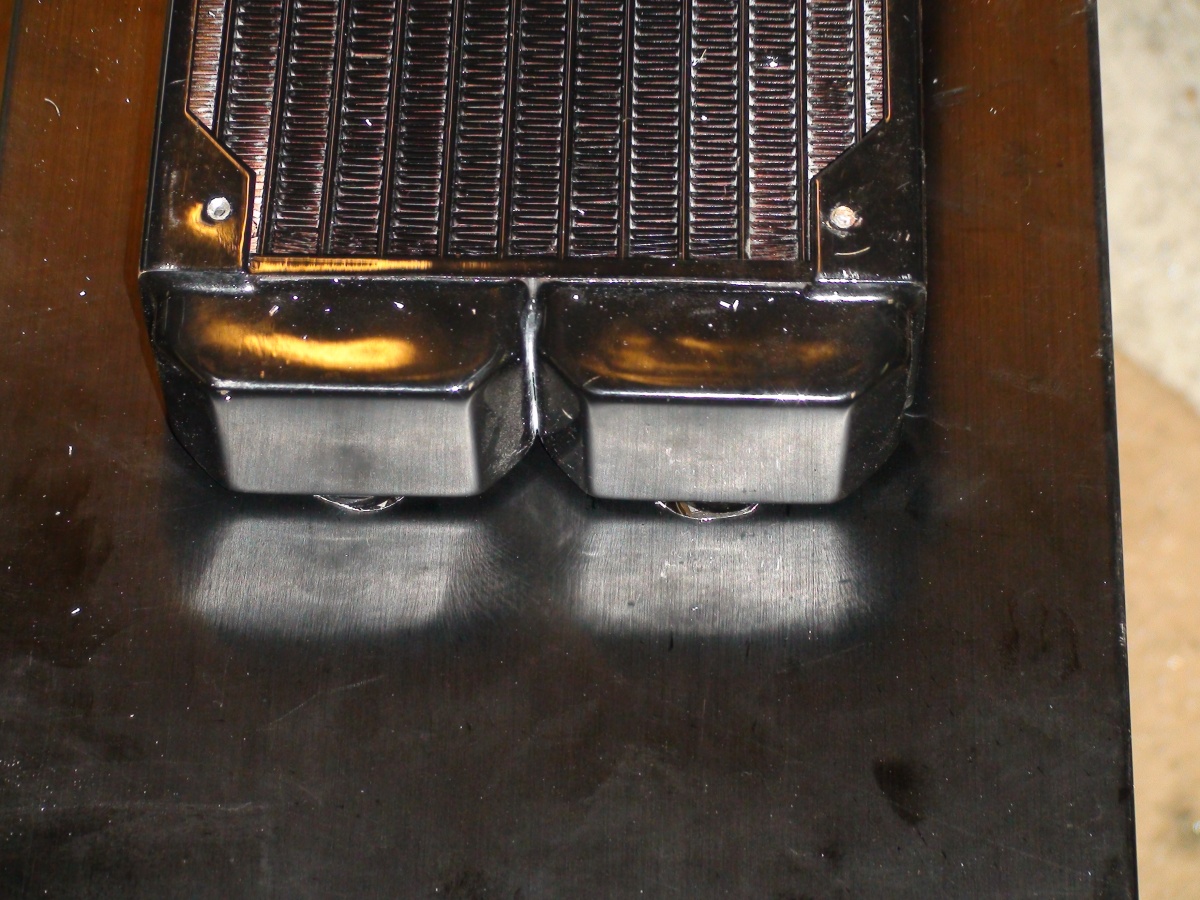

Først litt navigering får å finne ca posisjonen til nipplene

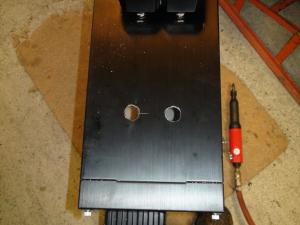

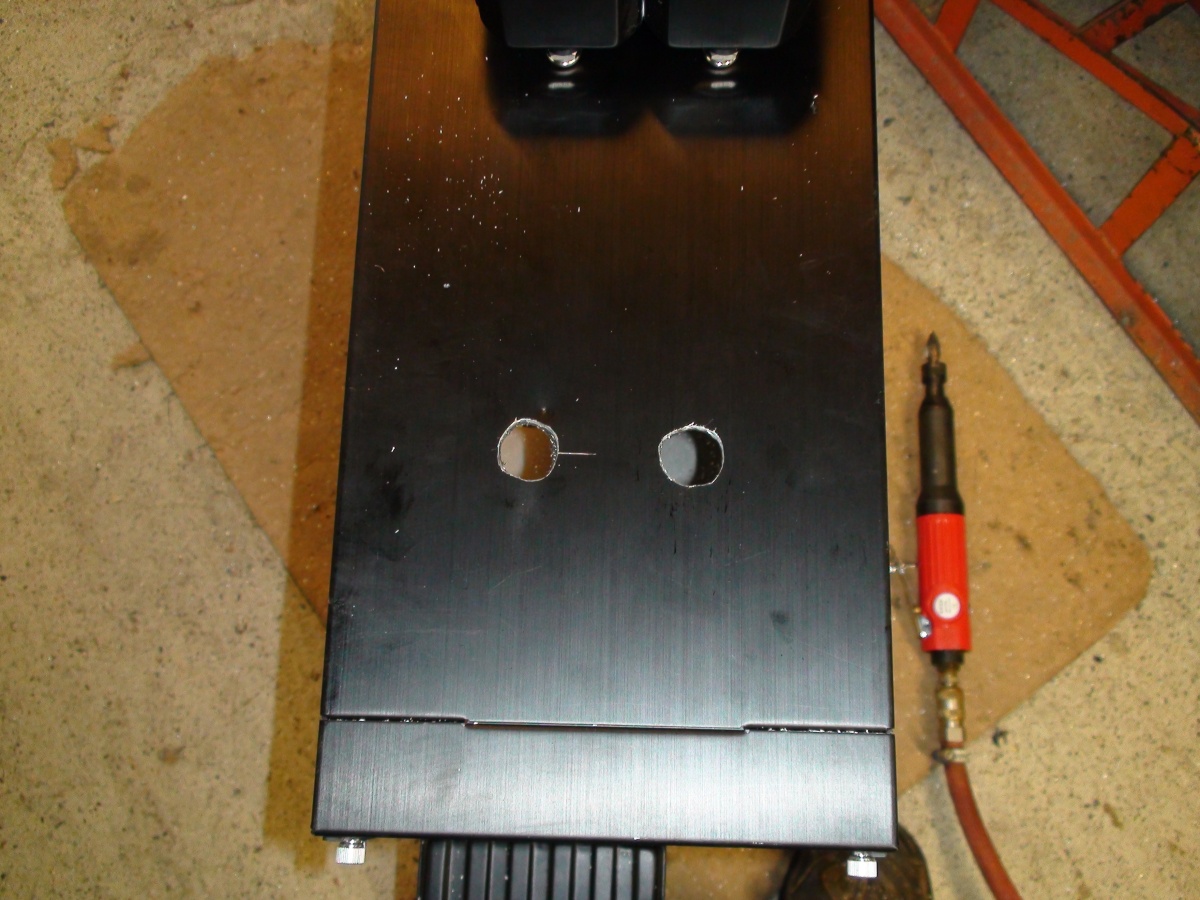

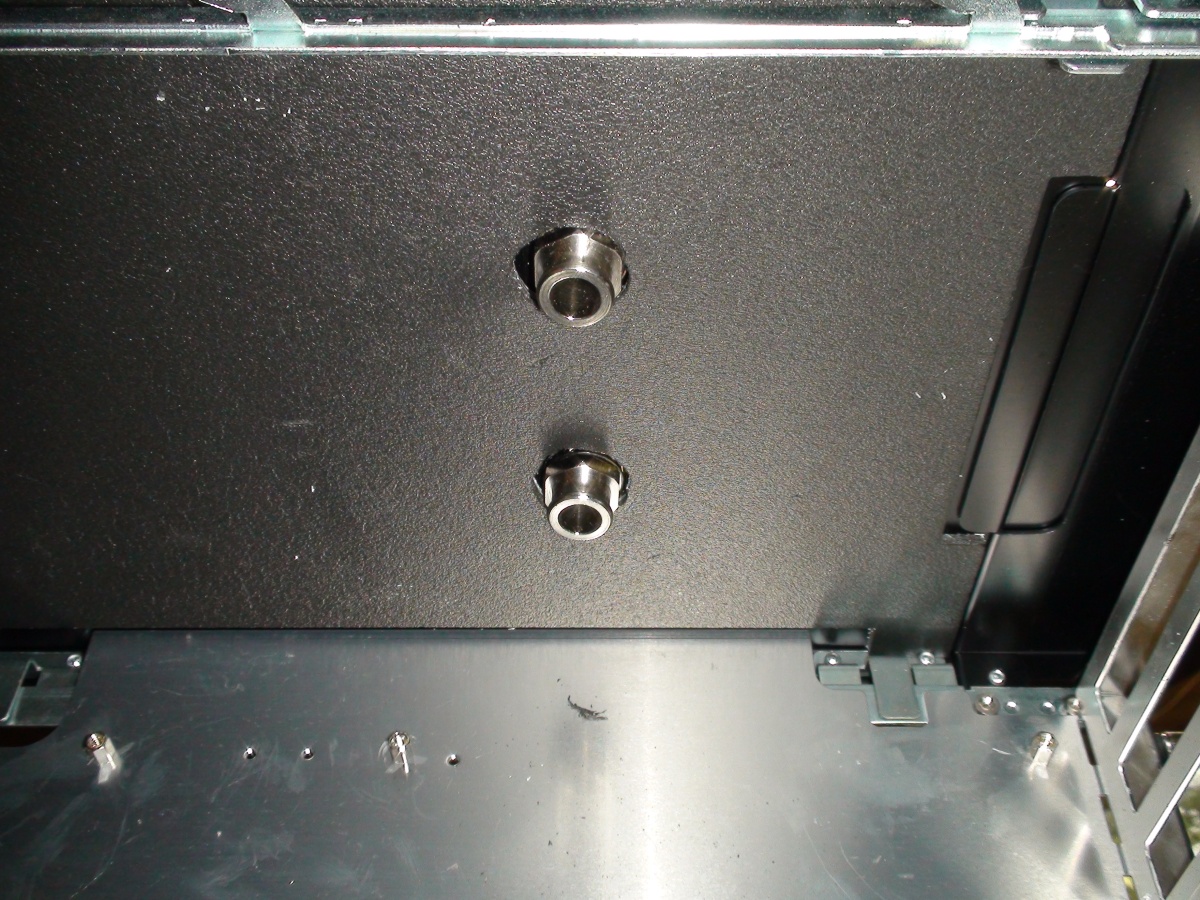

Litt borring og fresing, så ser det slik ut

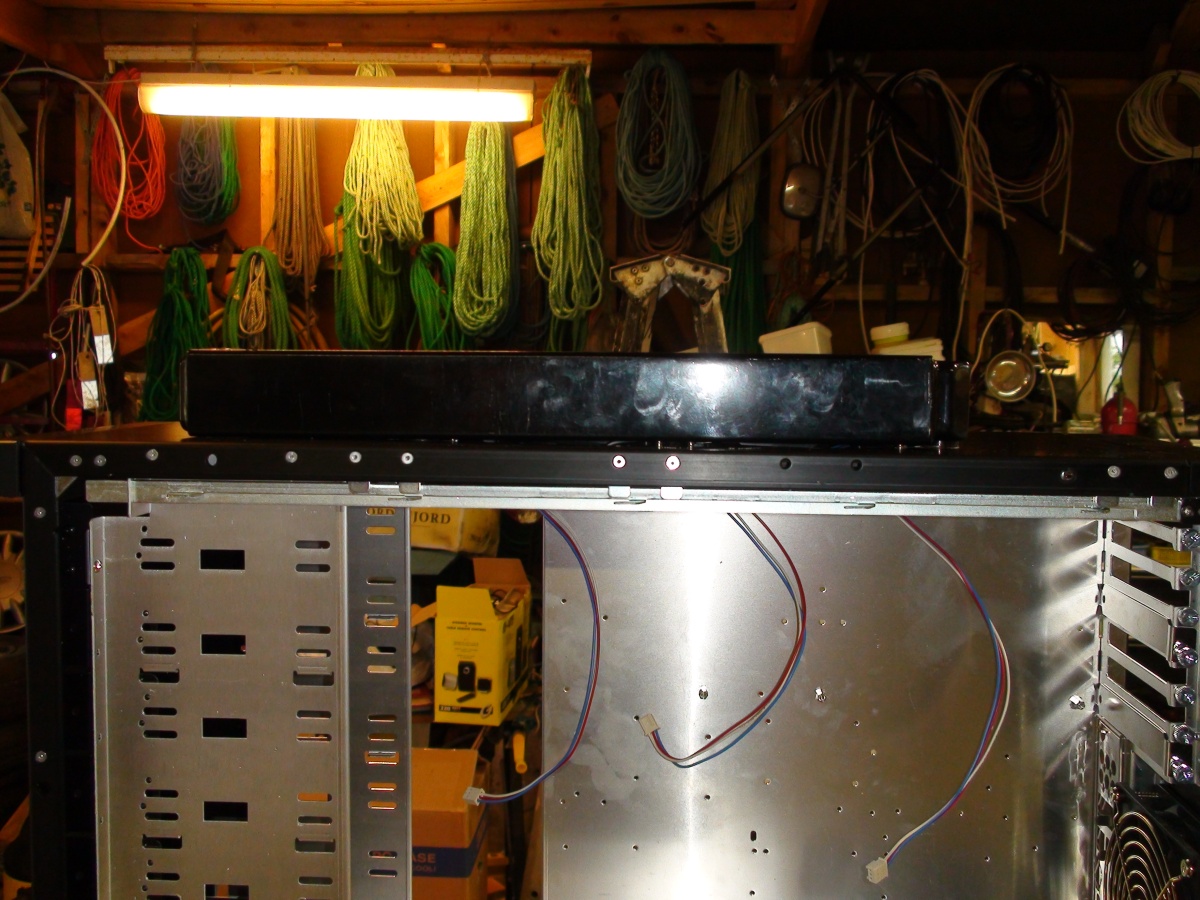

På med radiator

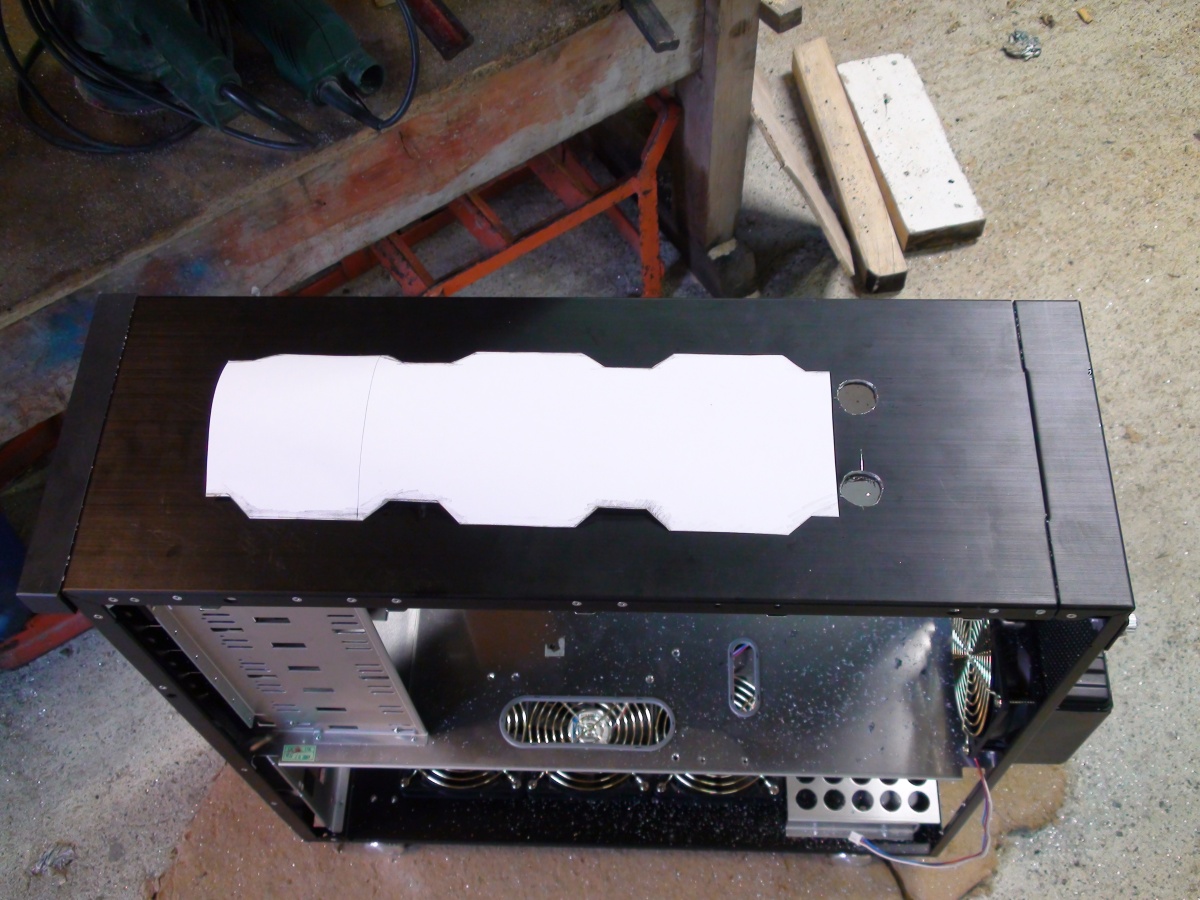

Lagde deretter en mal av radiatoren

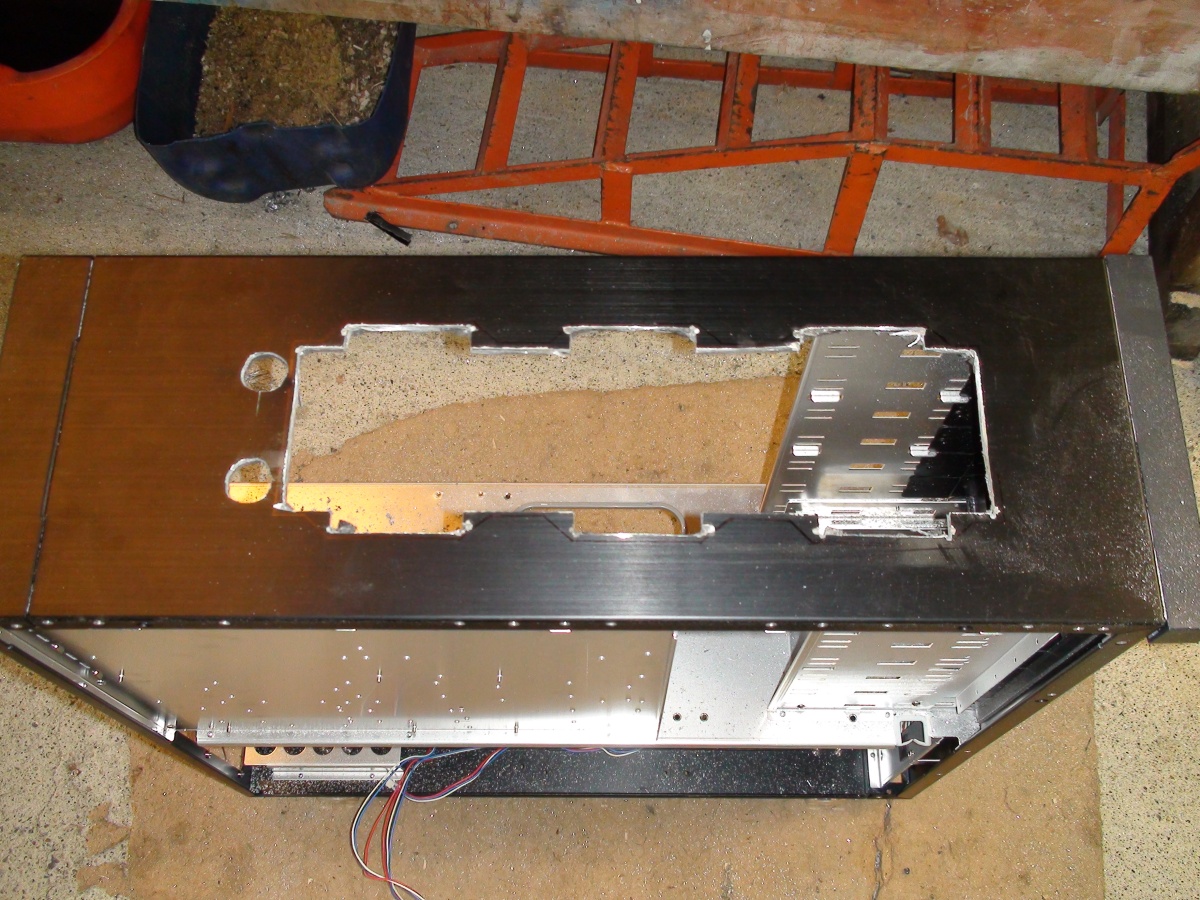

Til venstre, grov kuttet, gjort med vinkelsliper av mangel på noe bedre.

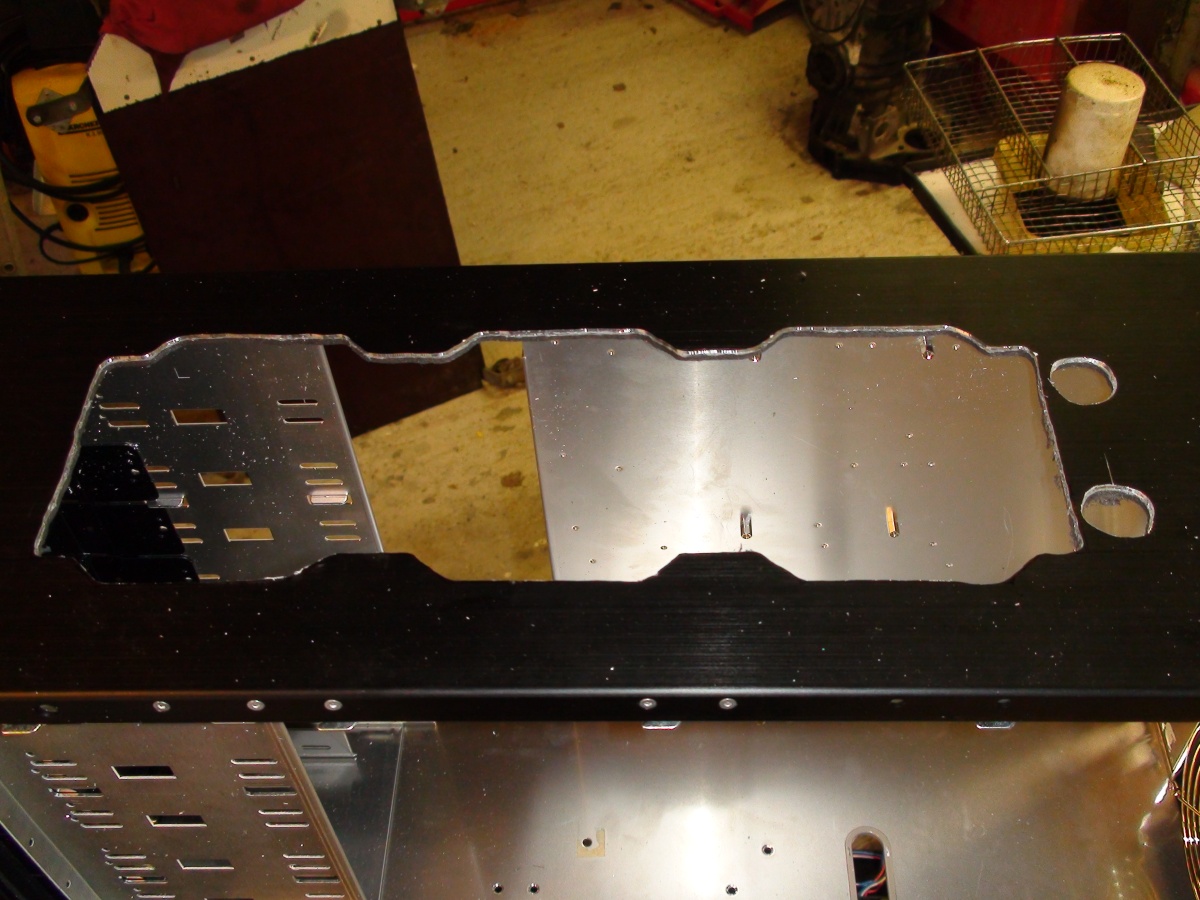

Til høyre, hullet ferdig freset klar til montering

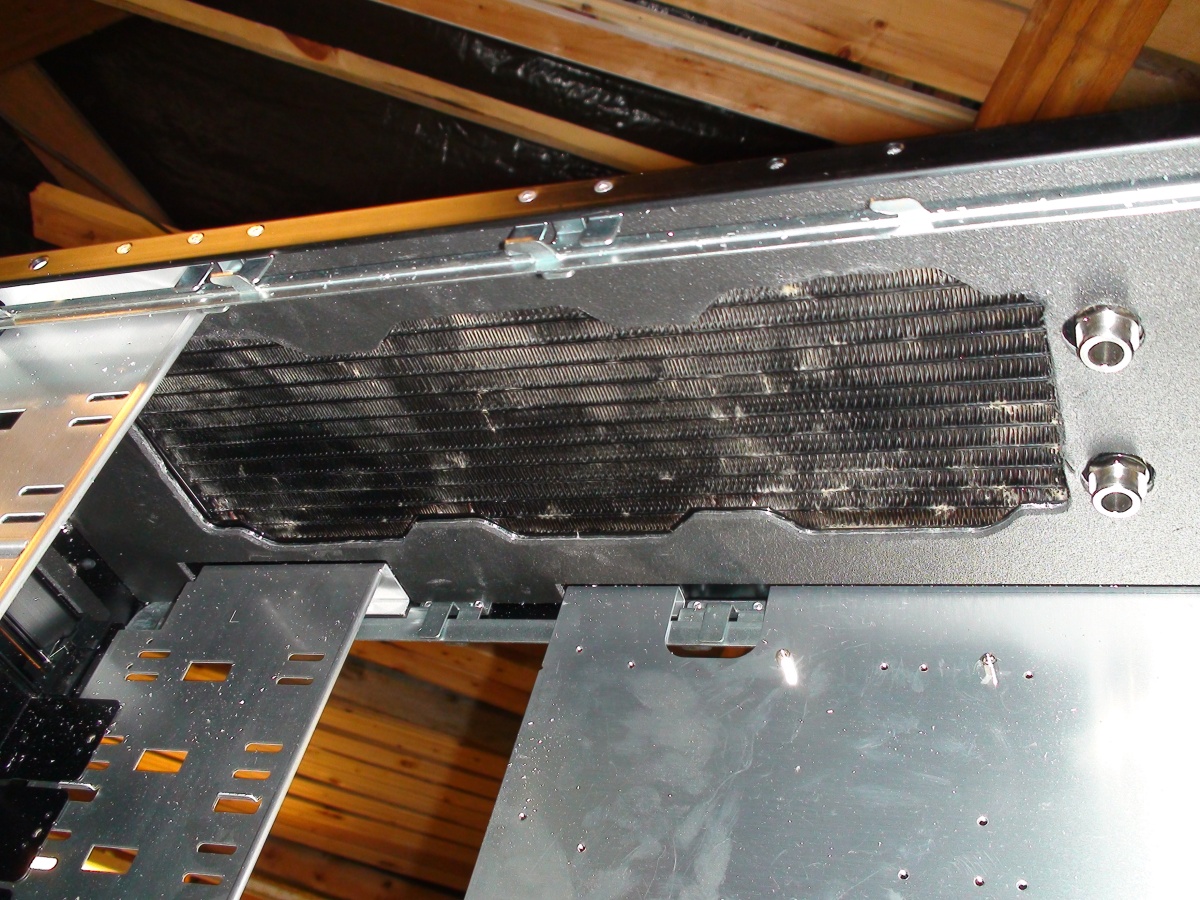

Og her er radiatoren, ferdig montert



Men ser nå i etterkant, da jeg prøve monterte HK og lydkort, blir litt veldig knapt med plass for retur slangen fra trippel radiatoren. Må få ordnet et G 1/4" vinkeladapter et sted.

Vcore.dk var utsolgt, og AC sender ikke til norge.

Noen som har en slik liggende som jeg kan få/kjøpe ?



Da var jeg ferdig for i dag, neste nå blir å perforere en plate inne i kabinettet,

montere en skinne som jeg skal montere viftestyringen og vannpumpen på.



Kommentarer legges HER
