LianLi Cube m/vannkjøling 780i/Q6700/8800gt sli TEST/REVIEW

[Sitech]

Tenkte jeg skulle dele noen erfaringer etter å ha bygd mitt vannkjølings sett.



Hardware:

LianLi Cube modular case

Evga Nforce 780i MB

Evga 8800GT SUPERCLOCKED SLI GPU

MIST 1000W MODULAR PSU

Q6700 REV G0 CPU

MUSHKIN RED 2X 2GB 1000MHZ



VANNKJØLINGS UTSTYR KJØPT FRA MICROPLEX OG FROZEN CPU (USA)

DANGER DEN IONE 8800GT (G92) BLOKK X2

DANGER DEN MC-TDX CPU BLOKK (775)

EK ACETAL 780I NORTHBRIDGE BLOKK

EK ACETAL 680I SOUTHBRIDGE BLOKK

FITTINGS 1/4" 1/2" INNER DIA

FESER SLANGE 1/2" ID

SWIFTECH MCP-655 PUMPE

MIST EXTREME 3X120 RADIATOR

SWIFTECH VANNTANK



ER AKKURAT FERDIG Å MONTERE UTSTYRET OG HAR SÅ VIDT FÅTT TESTET LITT, GRUNNEN TIL AT JEG GIKK OVER FRA EVGA 680I TIL 780I VAR AT DET GAMLE HOVEDKORTET IKKE KLARTE Å OVERKLOKKE MIN Q6700 CPU (JEG HADDE EN AR VERSJON AV HOVEDKORTET)

VAR DERFOR VELDIG SPENT PÅ OM JEG NÅ FIKK KLOKKA LITT:)



FØRST VIL JEG SI TIL ALLE SOM HAR PLANER OM Å BRUKE 1/2" ID SLANGER, TENK DERE OM 2 GANGER, DISSE SLANGENE ER UTROLIG TYKKE OG VANSKELIG Å BØYE, NOE SOM IGJEN KAN SKAPE PLASS PROBLEMER I MINDRE KABINETT. (VET IKKE OM ANDRE MERKER AV SLAGER KAN VÆRE MERE FLEKSIBLE)



BRUKTE NOEN LANGE TIMER PÅ Å MONTERE ALLT UTSTYRET I CUBEN, VALGTE Å GÅ FOR PERFORERTE BRØNNDEKSLER X9 ISTEDET FOR DE FERDIGE 3X BRØNN + VIFTE. DETTE MEDFØRTE AT JEG MÅTTE STØYDEMPE/LUFT TETTE ALLE HULLENE FRA RADIATOR OG UT TIL BRØNNDEKSLENE, DETTE GIKK RELATIVT GREIT. HAR 3X MIST 120 VIFTER FORAN RADIATORN, SLIK AT DE SUGER LUFT GJENNOM RADIATORN OG LUFTSLUSEN JEG HAR LAGET.

EN ANNEN TING Å MERKE SEG ER AT RADIATOR BRANKETTENE MAN FÅR KJØPE TIL CUBEN, IKKE PASSER TIL MIST RADIATOREN (IKKE MIN IHVERTFALL) SÅ DET BLE EN LITEN JUKSE LØSNING, DET ENE FESTET PASSET I ØVERKANT. SÅ NÅ HENGER DEN DER, OG STØTTES OPP AV SKUMGUMMI LUFTSLUSEN.



ELLERS PLAGDES JEG LITT MED PLASSERING AV TANK OG PUMPE, MEN ETTER MYE PRØVING OG FEILING, HAR JEG LAGET SKUMGUMMI PADS SOM DISSE SITTER PÅ I FORKANT AV HOVEDKORTET.

DENNE LØSNINGEN ER OGSÅ GRUNNET DEN DÅRLIGE FLEKSIBILITETEN TIL SLANGENE.



SÅ, LØSNINGEN MIN HAR ALTSÅ 5 PUNKTER Å KJØLE, AV SLANGEMESSIGE GRUNNER HAR JEG VALGT DENNE REKKEFØLGEN: PUMPE -> RADIATOR -> CPU -> GPU1 -> GPU2 -> NORTHBRIDGE -> SOUTHBRIDGE -> VANNTANK. LESTE LITT PÅ FORUM OG FANT UT AT DET HADDE VELDIG LITE Å SI PÅ TEMPS HVILKEN REKKE FØLGE DE FORSKJELLIGE BLOKKENE HADDE.

MEN VIKTIG Å FÅ MED SEG ER AT PUMPEN SETTES ETTER TANKEN.



JA SÅ GJENSTÅR DET Å SE OM SETTET ER "UP TO THE TASK" MED Å KJØLE 5 PUNKTER:)



FØRSTE BOOT FØR OS INSTALL, GIKK RETT INN I BIOS OG FANT TIL GLEDE UT AT

CPU TEMP STOD PÅ 32 GRADER

MCP (NORTHBRIDGE) 30 GRADER



ETTER INSTALLERING AV OS (VISTA 64 ULTIMATE) SÅ TEMPERATURENE SLIK UT:



INNE TEMP 21-22C (BRUKTE EVEREST, OG CORETEMP TIL Å SJEKKE TEMP)



CPU 29, CORE1 36, CORE2 34, CORE3 27, CORE4 30.

GPU1 38, GPU2 36, OMGIVELSER GPU 30

AUX 33.



IKKE SÅ VÆRST?



KLOKKET SÅ RETT OPP FRA 2,67GHZ TIL 3,333 GHZ ( FSB-RAM LINKED, ØKTE FSB FRA 1000MHZ TIL 1333 RAMMEN FULGTE ETTER FRA 800 TIL 1000MHZ AUTOMATISK) VOLTEN PÅ CPU FULGTE OGSÅ AUTOMATISK ETTER TIL 1,4V.

KUNNE KANSKJE MANUELT HA SENKET VOLTEN LITT, MEN FÅR PRØVE DET SENERE.



LOADET WINDOWS OG SÅ DISSE TEMPS ETTER OC:

CPU 30, CORE1 38, CORE2 35, CORE3 30, CORE4 32C.

GPU1 39, GPU2 37, OMGIVELSER GPU 30C.

AUX 35C.



JØSS, IKKE RARE ØKNINGEN:)



OKEI, TID FOR PRIME95 TORTURE TEST!

TEMPS ETTER 1 TIME MED 4 TRÅDER I PRIME95 100% LOAD. (INNE TEMP 21/22C)

CPU 40, CORE1 48C, CORE2 43C, CORE3 40C, CORE4 40C.

GPU1 40C, GPU2 38C, OMGIVELSER CPU 32C.

AUX 35C.

( CORE 1 PEAKET EN GANG I LØPET AV TESTEN OPP TIL 55C, MEN DATT FORT NED IGJEN TIL RUND 48/49C)

DETTE ER IMPONERENDE TEMPERATURER!



SÅ TIL 3DMARK FOR Å SJEKKE TEMPS, KJØRTE BARE EN TEST FORELØPIG.

DET JEG KUNNE SE DIREKTE ETTER TESTEN VAR AT TEMPERATURER BARE HADDE ØKT 3-4C OVER HELE LINJEN. IMPONERENDE IGJEN.

FORØVRIG DRO JEG EN SCORE PÅ 16440 (MED OC CPU 3333) (GPU OC FRA FABRIKK 650/1900)



ALLT I ALLT MÅ JEG BARE SI MEG UTROLIG FORNØYD MED TEMPEREATURER MED DEN NYE KJØLESLØYFEN

VIFTENE SOM KJØLER RADIATOREN ER 3X MIST, 2X 0,3A OG 1X 0,07A. HAR OGSÅ 2X MIST 0,07A MIST SOM DRAR LUFT UT I BAK KANT AV CUBEN. OG EN LIANLI 120 SOM STÅR MONTERT I HARDDISK BRØNN FRA LIANLI (DENNE BRÅKER LITT SELV PÅ LAVESTE TURTALL, SÅ HAR TENKT Å BYTTE DEN ELLER KANSKJE FJÆRNE DEN)

DE ANDRE VIFTENE FRA MIST ER SVÆRT STILLE GÅENDE, SÅ DET HØRES KUN EN SVAK BRIS FRA CUBEN:)



EN VIKTIG TING TIL DE SOM VURDERER KJØLEBLOKKENE TIL 8800GT (G92) DANGER DEN IONE, DISSE PASSER IKKE PÅ MSI 8800GT OC NOE JEG SMERTELIG FIKK ERFARE DA JEG I UTGANGSPUNKTET KJØPTE MSI KORT:(, GRUNNEN TIL AT DE IKKE PASSER ER AT MSI OG XFX HAR BENYTTET SEG AV EN NY MINDRE STANDARD KJØLER (KANSKJE FOR Å SPARE PENGER) DE HAR DERFOR FLYTTET PÅ NOEN AV TRANSISTORNE PÅ KORTET, SOM IGJEN GJØR MONTERING AV VANNKJØLEREN UMULIG!!!

VIL POSTE NOEN SCREENSHOTS AV DETTE SENERE



OKEI FOLKENS, VIL SNART KOMME TILBAKE MED BILDER, SCREENSHOTS, OG KANSKJE LITT MERE OC:)

Endret 13. juni 2008 av Sitech

[haalo]

Umm, hva i all verden fikk deg til å skrive et helt innlegg i caps?

[mrblc]

@haalo

haha.. akkurat det samme jeg tenkte..



@Sitech

Noen bilder hadde også vært fint..

[Torsph]

Slitsomt å lese i caps Men ellers spennende;)

[Sitech]



Beklager caps i første post:)



Her er noen temperaturer etter overklokking q6700 @ 3500mhz

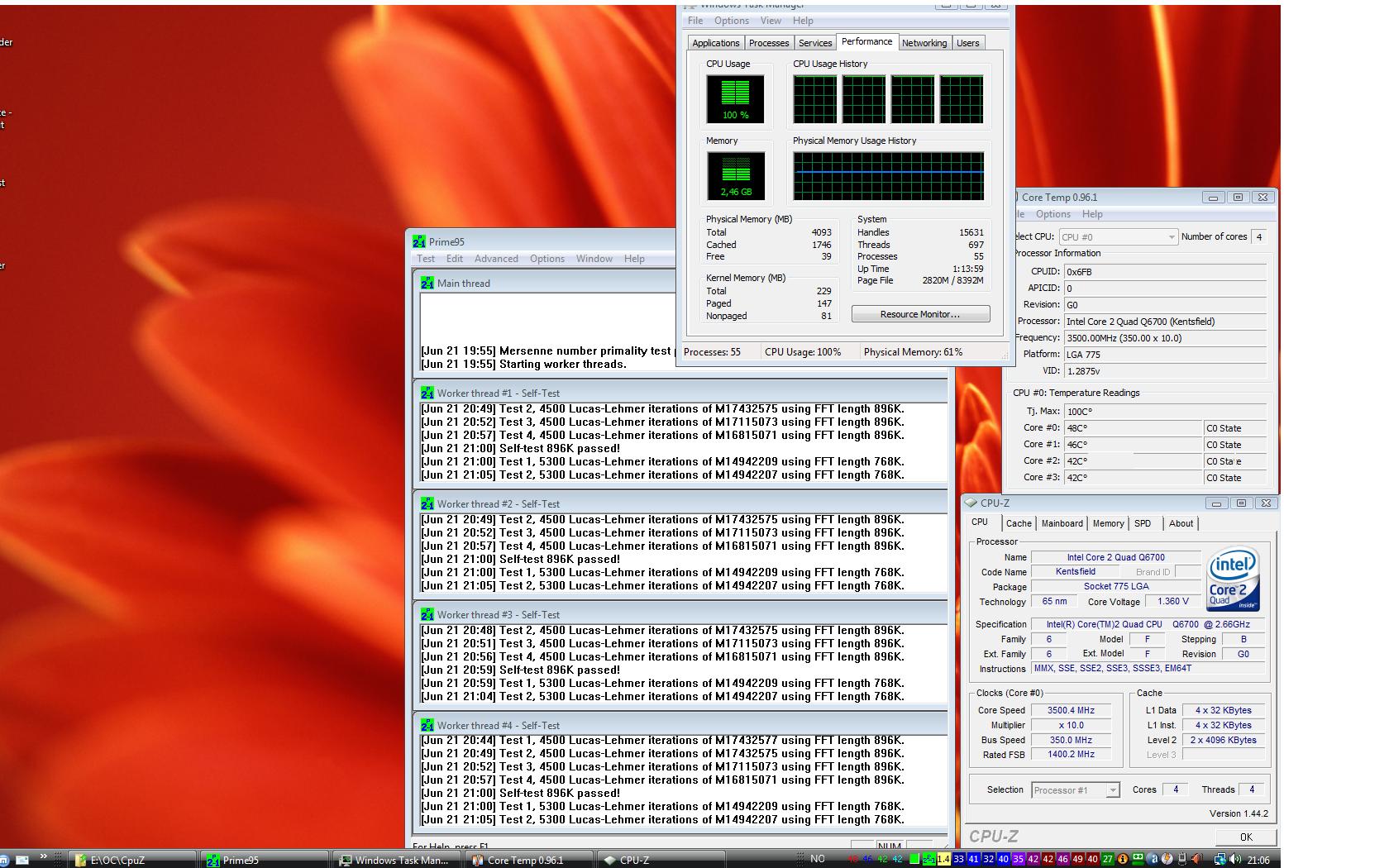

Screenshot er tatt etter litt over en time med torture test Prime 95.

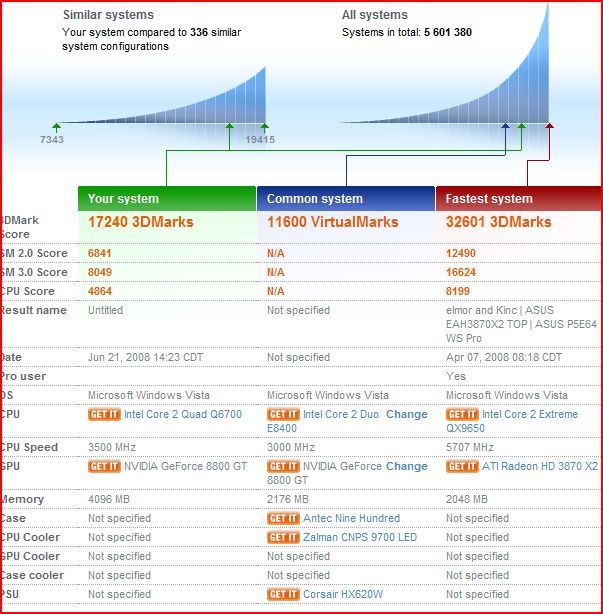

Neste shot er tatt av score i 3dmark.

[Sitech]

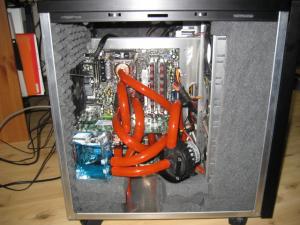

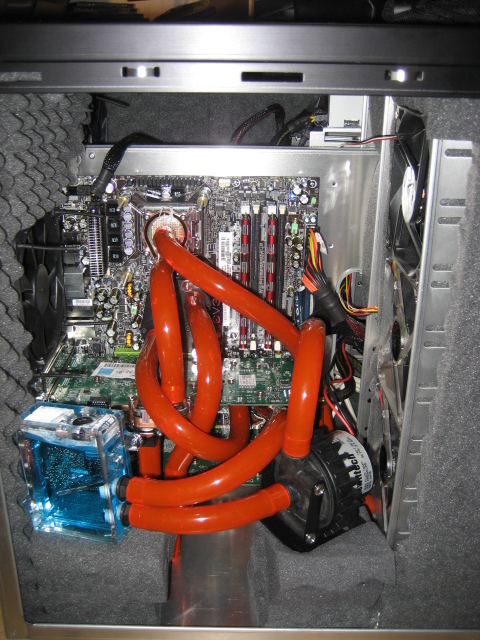

Her kommer noen bilder av det foreløbig ferdige produkt:)

Legg merke til skummgummi støydemping:P flotte saker

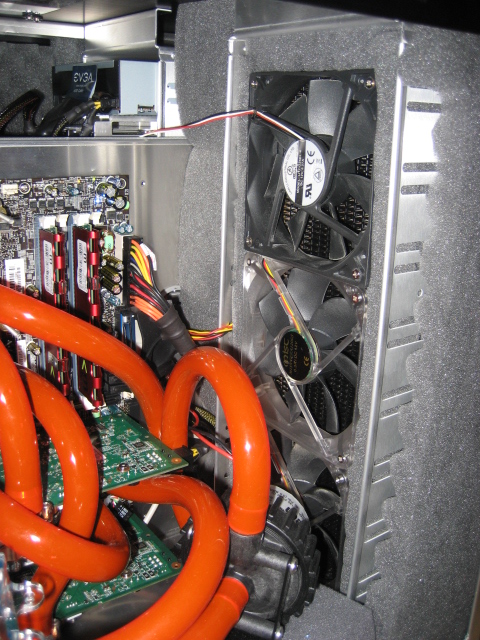

3 raders mist radiator innpakket i støydemping, slik at all luften den suger kommer gjennom fronten.

Nærbilde av cpu kjøler og northbridge kjøler

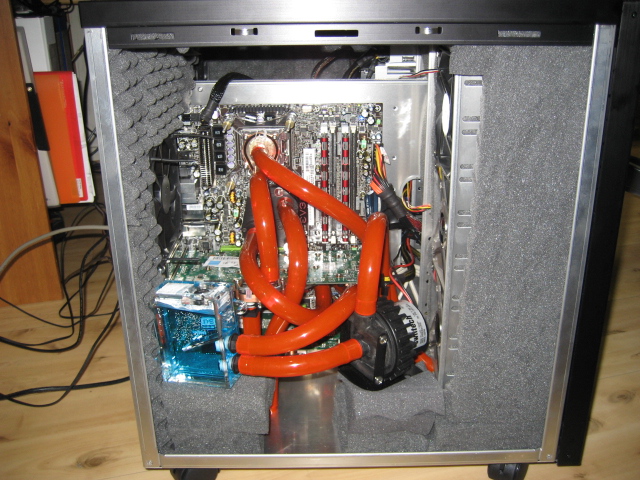

Som dere ser er swiftech pumpa satt på pedestal av skumgummi, er veldig viktig at denne ikke er borti noe metall, da den vil synge en høyfrekvent sang:)

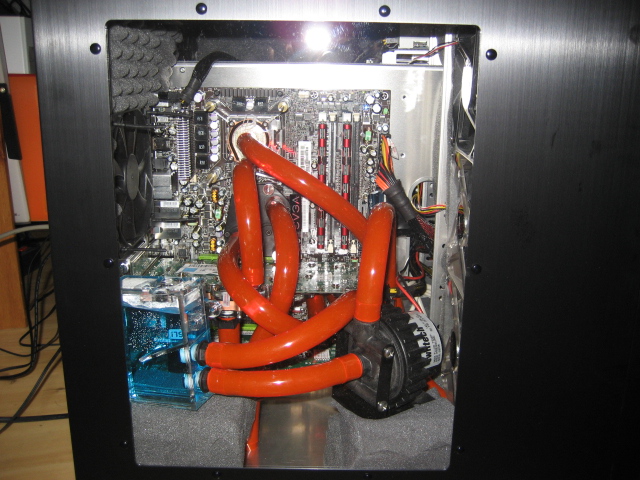

Med glass døren på.

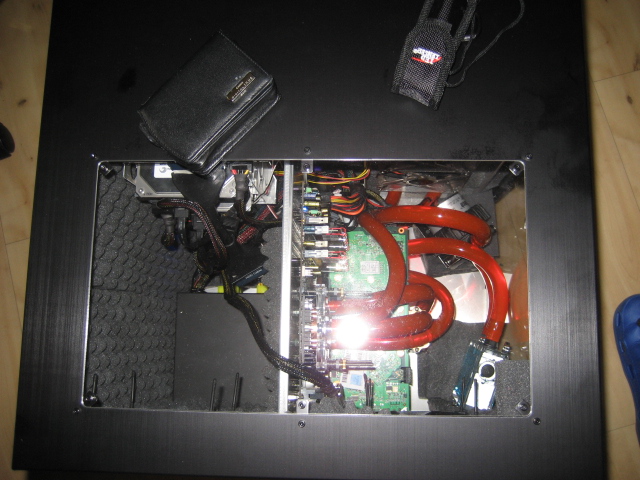

Sett ovenfra, ned til venstre kan man skimte Misten.

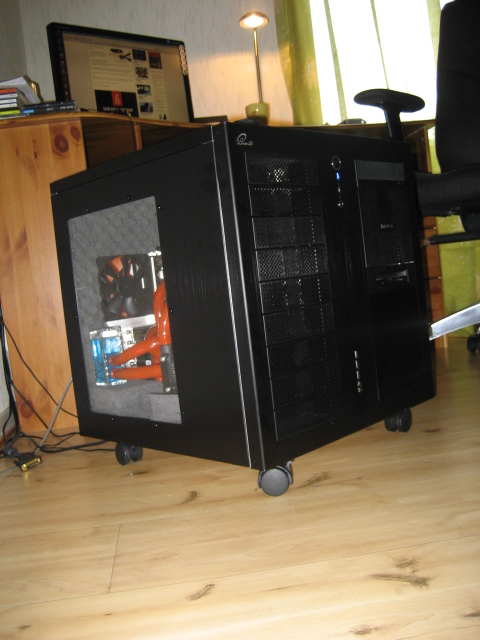

Front av kabinett, skummgummien lyser ikke så grått normalt, er på grunn av blitzen:)

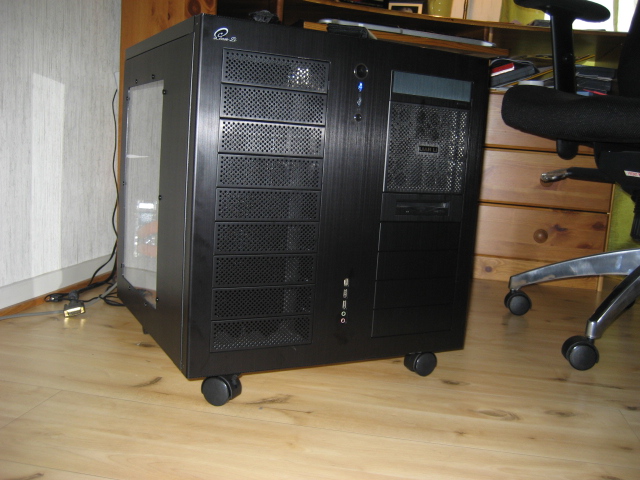

Fronten igjen, her kan man se 9x perforerte brønndeksler, bak dem luftsluse og radiator.

Til høyre en Hardisk kjøler, cd drive og floppy.

[Sitech]

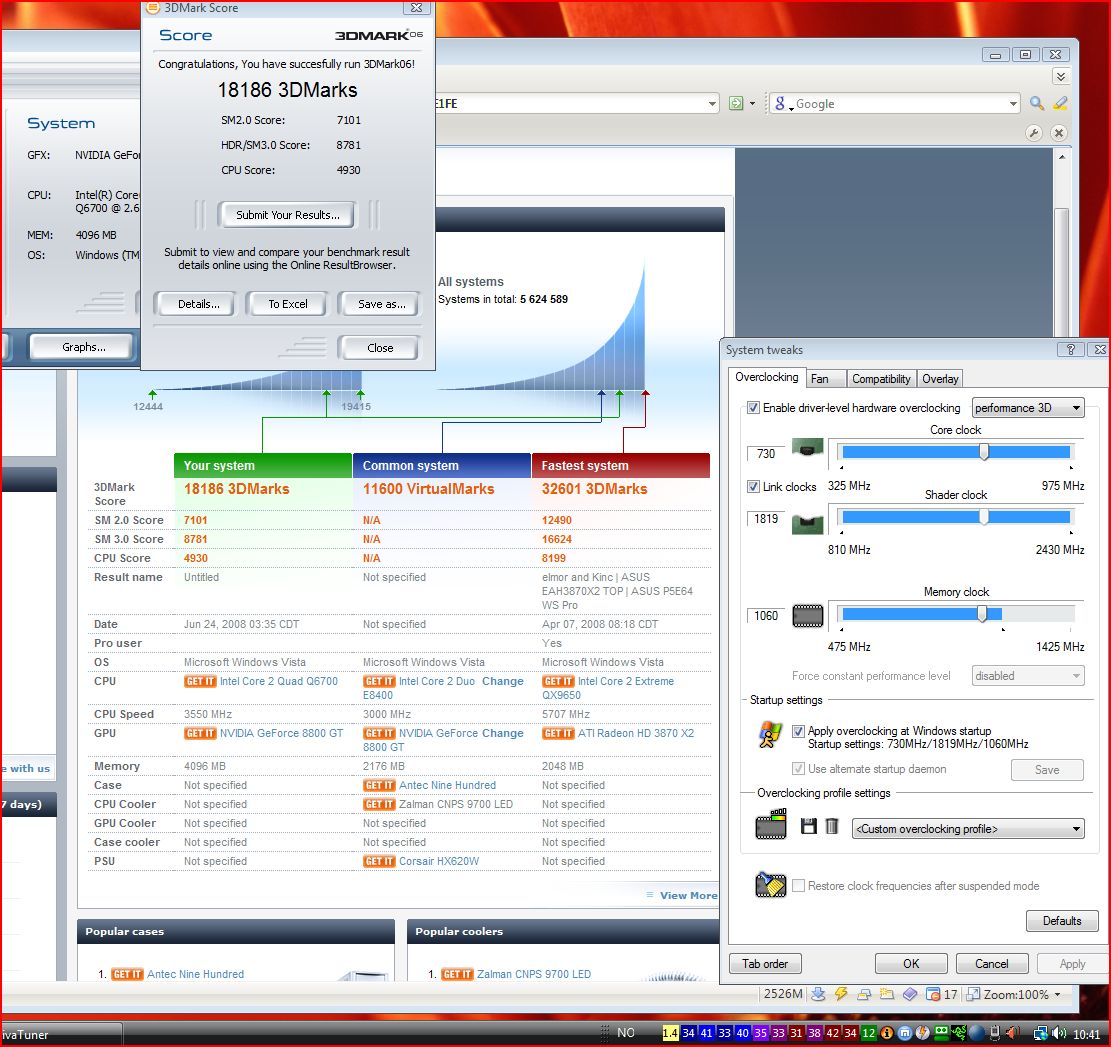

Har tunet litt mere på Gpu OC, og oppnådd nytt resultat:)



Cpu er nå på 3,550ghz. Gpuer er klokket fra standard 650/1900 til 730/2120.



Som dere ser på everest på taskbaren er temperaturene enda helt ok på idle.

Under load går de opp ca 5-8 C



Forklaring til Everest temps i taskbar for de ikke kjenner programmet:P

FRA VENSTRE!

Gult icon: Vcore cpu (denne viser bare i hele desimaler, min er på 1,45)

Mørk blått icon: gpu 1 temp

lysblått icon: gpu 1 omgivelser temp

Mørk blått icon: gpu 2 temp

lysblått icon: gpu 2 omgivelser temp

Lilla icon: Aux temp

Rødt icon: cpu kjerne 4 temp

Rødt icon: cpu kjerne 3 temp

Rødt icon: cpu kjerne 2 temp

Rødt icon: cpu kjerne 1 temp

Rødt icon: cpu temp (denne tempen mistenker jeg en diode nær cpu, så tar den ikke så høytidelig).



Dette er forøvrig en 24/7 Overklokk, maskinen er helt stabil. (enn så lenge:)

[MoDzoNa]

Jeg må komme med litt kritikk.

Synes ikke at tank/pumpe løsningen din var noe bra. Jeg synes at du skulle ha planlagt det litt bedre og satt disse i det andre rommet. Slik at du ville fått vekk fokuset fra dem for det er det første du ser når du ser inn i vinduet og du må nesten "lete" etter hovedkort og resten av komponentene.

Også synes jeg valg av slange er helt forfærdelig. Jeg synes ikke det er noe pent Den blir alt for dominerende. Særlig når du har valgt å plassere tanken slik du har gjort også ser du at fargen bare slutter bare helt plutselig. Hvis du hadde valgt å bruke et rødt plexi tank hadde det vært bedre. Evt blanke slange og en rød uv-dye.

Dette går jo kun på looket.



Ellers så må jeg si at det ser kjempe bra ut;)

[Sitech]

Er helt enig:) den slangen ser for jævlig ut:), men var den eneste 1/2"id slangen Frozen cpu hadde da jeg bestillte. Ønsket en blank i utgangspunktet, får se om jeg kanskje bytter, men var jo et strev å få på plass den hærsens slangen:)



Er det noen som har noen erfaring fra Masterkleer slangene fra Microplex 1/2" id?

Endret 24. juni 2008 av Sitech
