Problemer med montering og oppstart av nytt hovedkort

[care1337]

Jah. Ikke lenge siden jeg hadde denne tråden: https://www.diskusjon.no/index.php?showtopic=959618&hl=



Som det står i tråden, ga jeg opp. Og sendte hovedkortet som defekt vare tilbake til leverandør. I dag fikk jeg nytt hk, og har igjen problemer.



Her er nye spec:



Minnet: KINGSTON HyperX Kit 4GB (2x2GB) DDR2 800MHz PC2-6400 Non-ECC CL5

http://www.multicom.no/PartDetail.aspx?q=p:1465270



Hovedkort: Asus P5KC, P35, Socket-775, DDR2/DDR3, ATX, GbLAN, Firewire, PCI-Ex16

http://www.komplett.no/k/ki.aspx?sku=336470



Prosessor: INTEL Core 2 Duo E8400 3.0GHz LGA775 FSB1333 6Mb Retail Boxed

http://www.multicom.no/PartDetail.aspx?q=p:1821707



Strøm: MIST, 600W, ATX.2.2, avtagbare kabler, Rev.3

http://www.microplex.no/product.aspx?pid=M...3&mcat=c345



CPU-vifte: Zalman CPU-kjøler, m/spenningsregulator

http://www.microplex.no/product.aspx?pid=C...T&mcat=c175



Problemet er at maskinen bare slår seg av og på en gang. Hvis jeg har koblet til et grafikk-kort i PCI-E, så piper maskinen også (intern lyd i kabinettet.) Det første som slo meg, var om minnebrikkene ikke passet hovedkortet? Alt annet er koblet riktig. Jeg har prøvd med en og en minnebrikke - to forskjellige (en jeg vet virker, og to helt nye brikker som står i quoten over.



Hva gjør jeg?

[War]

Har du mulighet til å ta en bilde?



Regner med at du har brukt avstandsskruene da du monterte hovedkortet.

Og at du har i 1 ram brikke i DDR2 slotten (ikke ddr3)

Har i 24pin (20+4)

Har i 4 pin ved siden av cpu

Har i skjermkort

Har i Cpu

Og at av/på knapp med tilbehør fra kabinettet er satt på rett veg me d+ og - osv. ?

[care1337]

Har du mulighet til å ta en bilde?



Regner med at du har brukt avstandsskruene da du monterte hovedkortet.

Og at du har i 1 ram brikke i DDR2 slotten (ikke ddr3)

Har i 24pin (20+4)

Har i 4 pin ved siden av cpu

Har i skjermkort

Har i Cpu

Og at av/på knapp med tilbehør fra kabinettet er satt på rett veg me d+ og - osv. ?



Avstandsskurer: Gjort!

1 rambrikke på DDR2 slot: done!

24+4 pin? du mener på minnebrikken, slik at den passer slotten på DDR2?

4 pin ved CPU: da mener du cpu-vifta: done!

skjermkort: trenger ikke det for å få liv på hovedkortet, men har både prøvd med og uten.

CPU: done!

alt av pins på av og påknappen er riktig plassert, altså: done!



Når jeg har skjermkortet i, lager pcn en pipelyd. Denne lyden kommer ikke hvis jeg prøver å starte maskinen uten kortet.

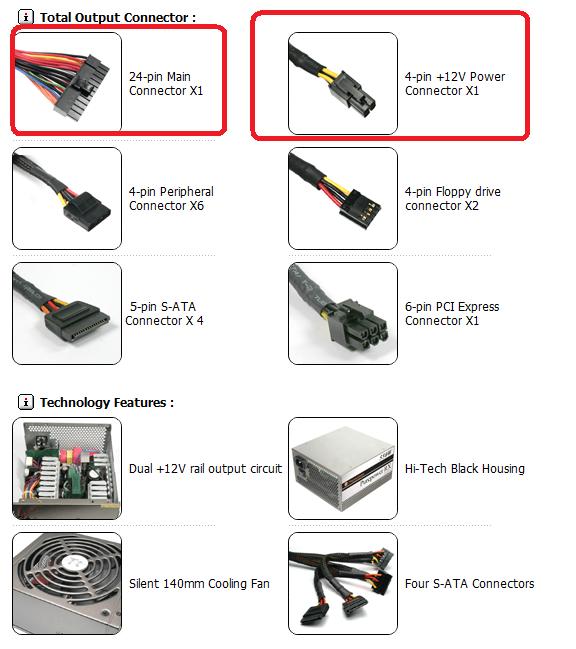

Jeg har ikke usb-kabel til digitalkamera, så bilder blir dessverre vanskelig. Ny kabel er doh på vei. Googlet meg alikvel frem til dette:



Det jeg lurer på er om den 4`pins strømkontakten som jeg har satt ring rundt kan ha noe med saken å gjøre? Jeg fant kun en strømkabel som passet, og den hadde 8`pins, mens 2 av dem var løse - slik at det kun var 6 pins - og 4 av disse passet. PSU`n har løse strømledninger som man må feste selv. Bortsett fra den største av dem + en til på 8 pins.



Kan dette ha noe med saken å gjøre? Jeg har prøvd å koble til en strømkabel til denne kontakten, men da slår ikke maskinen seg på i det hele tatt.



Lurer fremdeles på om minnebrikkene kan ha noe med saken å gjøre?



Takk for alle svar.

Setter utrolig stor pris på det.

[War]

Det skal stå CPU1 på den ledningen som skal i der, det skal ikke brukes en annen ledning med fler epin på.



Fra strømforskyningen skal det normalt gå 2x4 pin som er til den kontakten , du har bare 1 kontakt og da vil bare 1 ledning passe.

4 hull, 2 er firkantet



Disse 2



(Er vel 20+4 pin den store.)

Endret 7. juni 2008 av War

[007CD]

Jo visst! Den der må du sette i.

Er også en 24+4 pins, altså på hovedstrømskontakten, gamle 24 pinners ATX er den vanlige store, men denne har også en 4 pinners ekstra nå for tiden, den må også kobles inn.

[War]

+12V2 heter porten på psuen du skal kobble ledningen til, en sånn 4 pin

[Hårek]

.. Jeg fant kun en strømkabel som passet, og den hadde 8`pins, mens 2 av dem var løse - slik at det kun var 6 pins - og 4 av disse passet. ...



... Jeg har prøvd å koble til en strømkabel til denne kontakten, men da slår ikke maskinen seg på i det hele tatt.

Høres ut som du har prøvd med PCI Express pluggen. Da korstlutter du PSU, og den slår seg ikke på.



Du hadde funnet en 8-pins kontakt, det er den du skal bruke. Den kan deles i to.

http://www.playtool.com/pages/psuconnector...ctors.html#eps8

Endret 7. juni 2008 av hårek

[-Tommy]

Angåendfe pipingen du hører når du starter opp med et skjermkort i PCI-E porten så er nok det fordi at skjermkortet må ha en ekstra strømkabel koblet til. Uten denne så er det en konstant piping.

[care1337]

Takk for svar.



Jeg finner ikke den 4`pins strømledningen som skal kobles til. Kanskje problemet ligger der? Skal bruke dagen på å lete etter en slik (hvis den fulgte med strømforsyningen fra Mist bør jeg jo ha den liggende en plass.)

[War]

Den er der garantert som en 4 og 4 pin eller 8pin du kan dele.

20/24-pins og 4/8-pins er fastmonterte siden PSU ikke kan benyttes uten disse kablene.



Det er ingen av de her som er løse.

* 1 stk. drevkabel, SATA+SATA+SATA, 0-30-40-50 cm

* 1 stk. drevkabel, SATA+SATA+SATA, 0-45-55-65 cm

* 1 stk. drevkabel, B4pin+B4pin+S4pin, 0-45-55-65 cm

* 1 stk. drevkabel, B4pin+B4pin+B4pin, 0-30-40-50 cm

* 1 stk. drevkabel, B4pin+B4pin+B4pin, 0-45-55-65 cm

* 2 stk. PCI-e kabel, 6/8-pin, 0-45 cm



Det er en kabel som er fastmontert! ikke 20+4 pinnen som henger sammen men den andre.

Endret 7. juni 2008 av War

[care1337]

Den er der garantert som en 4 og 4 pin eller 8pin du kan dele.

20/24-pins og 4/8-pins er fastmonterte siden PSU ikke kan benyttes uten disse kablene.



Det er ingen av de her som er løse.

* 1 stk. drevkabel, SATA+SATA+SATA, 0-30-40-50 cm

* 1 stk. drevkabel, SATA+SATA+SATA, 0-45-55-65 cm

* 1 stk. drevkabel, B4pin+B4pin+S4pin, 0-45-55-65 cm

* 1 stk. drevkabel, B4pin+B4pin+B4pin, 0-30-40-50 cm

* 1 stk. drevkabel, B4pin+B4pin+B4pin, 0-45-55-65 cm

* 2 stk. PCI-e kabel, 6/8-pin, 0-45 cm



Det er en kabel som er fastmontert! ikke 20+4 pinnen som henger sammen men den andre.



Den andre som er fastmontert er på 8 pin, og kan ikke deles.

[War]

Kan du sette den på den rette siden? med tanke på mønstrene?

Det andre en 8 pin er til, er nye skjemkort men ikke 1 og ikke fastmontert.





Øverst til høyre heter rutene 12v2, denne linjen brukes av den fastmonterte 8 pin ledningen som skal vedsiden av cpu, ungå å bruke V2 kontaktene til ting som krever mye strøm.

Prøv å bruke V1,3 og 4 til harddisker og skjermkort.



Sånn som dette

Har du en PC som krever 1 stk. PCIe kontakt



V1: Vifter

V2:

V3: PCIe nr. 1

V4: Harddisk



Har du en PC som krever 2 stk. PCIe kontakter



V1: Harddisk, vifter

V2:

V3: PCIe nr. 1

V4: PCIe nr. 2

Endret 7. juni 2008 av War

[care1337]

Den er der garantert som en 4 og 4 pin eller 8pin du kan dele.

20/24-pins og 4/8-pins er fastmonterte siden PSU ikke kan benyttes uten disse kablene.



Det er ingen av de her som er løse.

* 1 stk. drevkabel, SATA+SATA+SATA, 0-30-40-50 cm

* 1 stk. drevkabel, SATA+SATA+SATA, 0-45-55-65 cm

* 1 stk. drevkabel, B4pin+B4pin+S4pin, 0-45-55-65 cm

* 1 stk. drevkabel, B4pin+B4pin+B4pin, 0-30-40-50 cm

* 1 stk. drevkabel, B4pin+B4pin+B4pin, 0-45-55-65 cm

* 2 stk. PCI-e kabel, 6/8-pin, 0-45 cm



Det er en kabel som er fastmontert! ikke 20+4 pinnen som henger sammen men den andre.



Den andre som er fastmontert er på 8 pin, og kan ikke deles.



Jeg må rette på meg selv her.

Den fastmonterte 8-pins kabelen kunne alikevel løses. Jeg har nå fått start på maskinen, og skal koble på resten av komponentene i løpet av dagen.



Bare å krysse fingrene på at alt går greit nå.

[War]

Du får håpe at tidligere kobblinger ikke kortsluttet noe^^

Følg denne så får alle komponentene nok ampere

Har du en PC som krever 1 stk. PCIe kontakt



V1: Vifter

V2:

V3: PCIe nr. 1

V4: Harddisk



Har du en PC som krever 2 stk. PCIe kontakter



V1: Harddisk, vifter

V2:

V3: PCIe nr. 1

V4: PCIe nr. 2

[care1337]

Du får håpe at tidligere kobblinger ikke kortsluttet noe^^

Følg denne så får alle komponentene nok ampere

Har du en PC som krever 1 stk. PCIe kontakt



V1: Vifter

V2:

V3: PCIe nr. 1

V4: Harddisk



Har du en PC som krever 2 stk. PCIe kontakter



V1: Harddisk, vifter

V2:

V3: PCIe nr. 1

V4: PCIe nr. 2





Nå er jeg maks uheldig her!

Fikk endelig start på maskinen, alt fungerte som det skulle. Kjølingen var stabil og ingen antydninger til feil. Jeg var inne i BIOS og sjekket temperaturer og det som hører til.



Bootet fra en orginal XP disk, og harddisken ble formatert. Etter at installasjonsfilene ble lagt inn skulle maskinen rebootes som normalt. Men da fikk jeg feilmeldingen "Fatal error!" rett etter oppstart. Denne meldingen er jeg kjent med inne på OS, men aldri rett etter oppstart.



Når jeg forsøkte å starte maskinen på nytt - nektet den. Så jeg koblet fra all strøm, resatte bios og prøvde på nytt. Samme feilmelding kom opp.



På tredje forsøk, da jeg ville prøve et PCI-feilsøkningskort nektet maskinen å starte noe som helst. Vel å merke lyste den standby - men den nektet å reagere. Jeg var 100% sikker på at pwr-pins var riktig, og at alt var som det skulle.



Dro av alt av strøm, sjekket PSU som fungerte bra på en annen maskin. Sjekket deretter skjermkortet som fungerte også fint i en annen maskin. CPU ble testet på et annet 775 hovedkort og fungerte som det skulle.



Det virker som kortet har fått statisk spenning i seg. Men hvordan dette har skjedd forstår jeg ikke. Jeg har vært såpass forsiktig med arbeidet at jeg tviler på at det er brukerfeil, selv om man aldri kan gradere seg 100% mot slikt.



Konklusjon: Det nytter ikke å bruke mer tid på dette kortet. Jeg sender det tilbake som defekt vare til leverandør og skaffer heller nytt hk.



Nå bygger ikke jeg denne maskinen til meg selv. Men det er en annen person som har kjøpt og betalt for delene. Derfor er det ekstra leit å gi slike beskjeder. Men hva kan man gjøre?



Jeg reiser til Datakjeden i Stavanger på mandag for å få nytt hovedkort!
