Hva er en Ende motstand

[shadowfall]

Jeg lurer på hva en Ende motstand er og hva den kan brukes til!

[Melkekartong]

En endemotstand kan være så mangt. Den brukes blant annet i kabeltvanlegg for å "ivareta" impedansen.



I alarmanlegg brukes en endemotstand for å forsikre om at linja er hel og ikke brutt/utløst. (feks et alarmanlegg på 24V med en endemotstand på 4700ohm har en "hvilestrøm" på 5mA. Når noe utløser en alarm (alarmsensor,røykvarsler,etc) går strømmen opp i feks 50mA vha at det lages en kortslutning før endemotstanden. Hvis strømmen er 0A vil det si at det er et brudd på sløyfa og dermed settes alarmanlegget i feilmodus.



Edit:

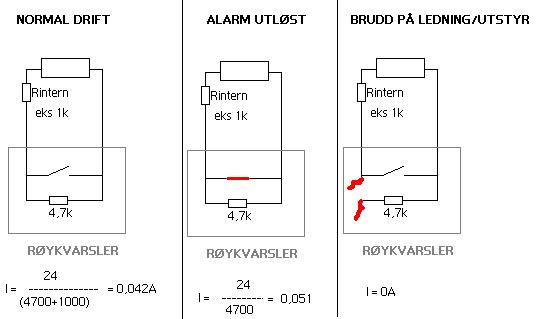

Her er en liten illustrasjon som viser hvorfor vi har endemotstand og hvordan analoge alarmanlegg i utgangspunktet fungerer:



Btw, det er feil i illustrasjonen. Det skal stå I=0,0042A og I=0,0051A

Dagens digitale alarmanlegg bruker ikke endemotstand.

Endret 13. mai 2008 av Melkekartong

[BaronSlask]

En endemotstand kan være så mangt. Den brukes blant annet i kabeltvanlegg for å "ivareta" impedansen.



I alarmanlegg brukes en endemotstand for å forsikre om at linja er hel og ikke brutt/utløst. (feks et alarmanlegg på 24V med en endemotstand på 4700ohm har en "hvilestrøm" på 5mA. Når noe utløser en alarm (alarmsensor,røykvarsler,etc) går strømmen opp i feks 50mA vha at det lages en kortslutning før endemotstanden. Hvis strømmen er 0A vil det si at det er et brudd på sløyfa og dermed settes alarmanlegget i feilmodus.



Edit:

Her er en liten illustrasjon som viser hvorfor vi har endemotstand og hvordan analoge alarmanlegg i utgangspunktet fungerer:



Btw, det er feil i illustrasjonen. Det skal stå I=0,0042A og I=0,0051A

Dagens digitale alarmanlegg bruker ikke endemotstand.



Veldig bra forklart! Jobber du med sikkerhet/innbruddsalarmanlegg til daglig?

[Melkekartong]

hehe, nei. Har ikke rørt det på snart et år og det jeg har vært borti av alarmanlegg har for det meste gått i å koble detektorsokler og høyttaleranlegg



Den interne motstanden kan forresten være alt mellom himmel og jord. Tviler på at det er 1kohm da strømverdiene ble ganske like.. Og mtp motstand i kabler er det lurt å ha litt å gå på.



Men jeg var veldig fan av kommunikasjons- og signalanlegg på videregående Og det at "virkemåten" til gammeldagse alarmsentraler i praksis var som et ampèremeter har på en måte klistra seg.

Endret 13. mai 2008 av Melkekartong

[BaronSlask]

Men jeg var veldig fan av kommunikasjons- og signalanlegg på videregående Og det at "virkemåten" til gammeldagse alarmsentraler i praksis var som et ampèremeter har på en måte klistra seg.



De fleste nye alarmsentraler fungerer fortsatt sånn. Pleier å være 2 motstander i IR-detektoren. En motstand i serie over alarmutgangen, og en i serie med sabotasjeutgangen.
