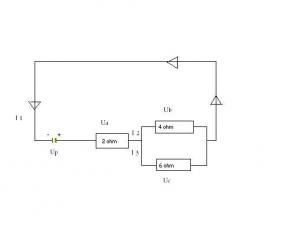

Heisann! Går på VG2 nå, har om elektrisitet i pensum Jeg sitter med en oppgavenår, jeg skal tyde en kretstegning.







Jeg har funnet ut

Up= 13,2 V

Ua= 6 V

Ub=Uc=7,2 V

I2= 1,8 A

I3= 1,2 A

I1=3A



a) Finn strømmene når 2 ohm-motstanden kortslutter

b) finn strømmene når 4 ohm-motstanden kortslutter

c) finn strømmene når 6-ohm motstanden kortslutter



Kan noen være så snill og forklare meg i detalj hva som skjer når en motstand i en seriekobling kortslutter, hva som skjer når en motstand i en parallellkobling kortslutter, og en blanding av disse? Hjelp mottas med takk!

Endret 29. april 2008 av Beges

[Herr Brun]

Om motstandene A og B er seriekoblet, er summen lik motstanden i A + motstanden i B. om De er parallellkoblet, er 1/C=1/A + 1/B.

Endret 3. mai 2008 av Herrbrun
