Hackintosh Classic II - Ferdig! (med video)

[PacAnimal]

Kommentarer og annet (ris og ros og rus) her: KOMMENTARTRÅD



Intro

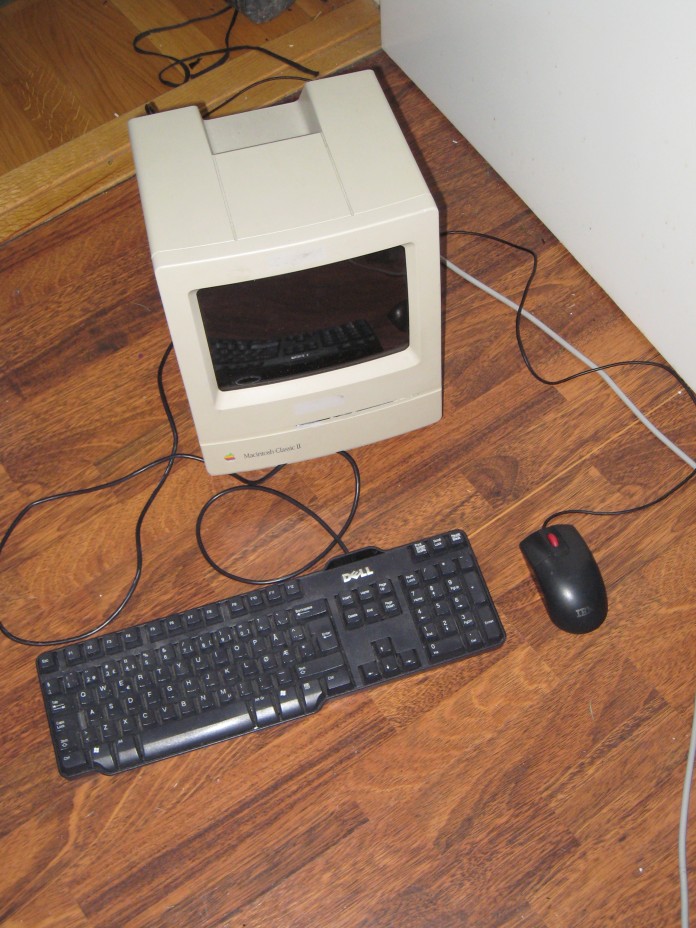

Har en gammel Macintosh Classic II (specs og beskrivelse) som er helt død. Antar det er power supply'en. Prøvde å bytte internt batteri, men det gjorde ingen forskjell. Derfor blir den casemod



Plan

* Rive ut all innmat

* Dælje av baksiden av CRT'n (bilderøret)

* Sage av "frontplaten" på bilderøret

* Masakrere en Hannspree 9" TV

* Montere TV bak frontplaten av bilderøret

* Gjøre diskettstasjonsåpningen vid nok for slot-in CD-ROM

* Holde utvendig utseende mest mulig originalt, med unntak av bredden på diskstasjonen (over)

* Bruke originale porter bak mest mulig

* Skaffe hardware og lage tidenes raskeste Classic II



Ofrene

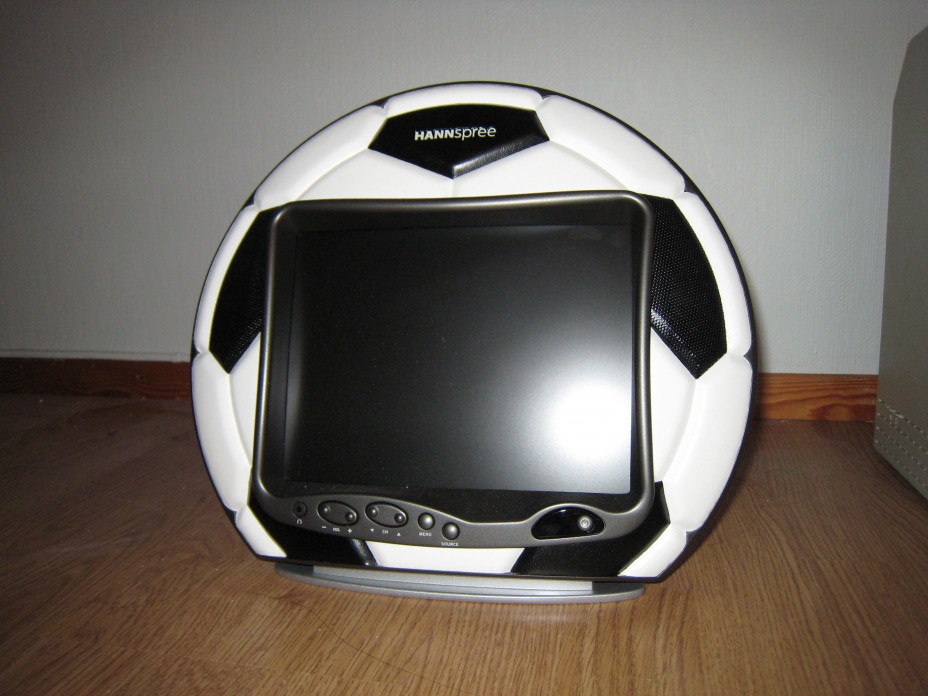

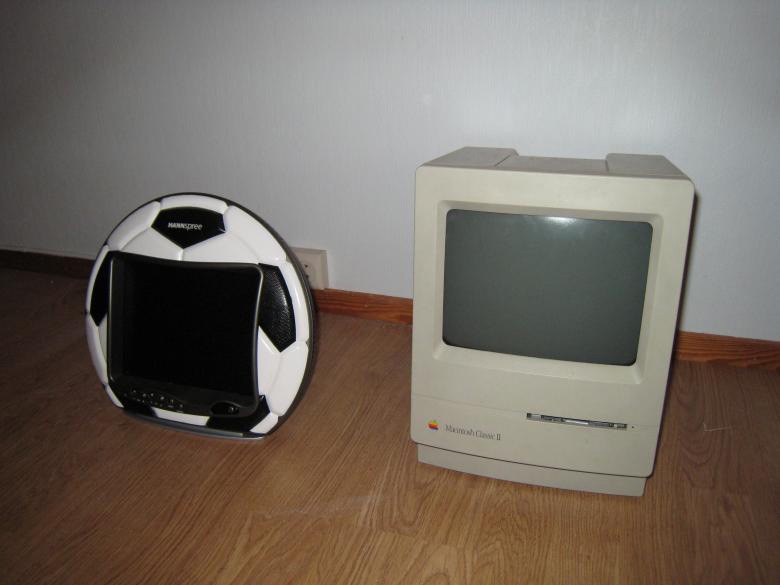

Hannspree 9" TV til venstre, Mac til høyre.



TV'n har forøvrig S-Video input og kjører 1024x768 oppløsning. Helt OK for 9", synes jeg. Grunnen til at jeg bruker en TV er at jeg ikke fant 4:3 9" LCD skjerm noe sted. TV'n er forøvrig kjøpt ny på QXL til 300 spenn





Kommentarer og annet (ris og ros og rus) her: KOMMENTARTRÅD

Endret 9. september 2011 av bolt

[PacAnimal]

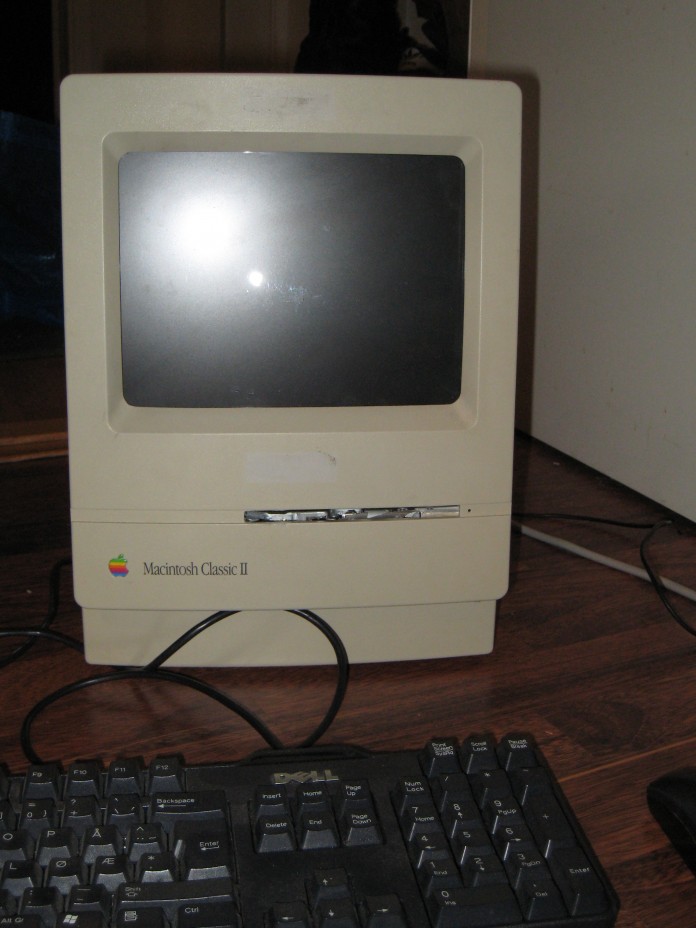

Steg 1 - obduksjon av Macintosh Classic II



Så går vi i gang...

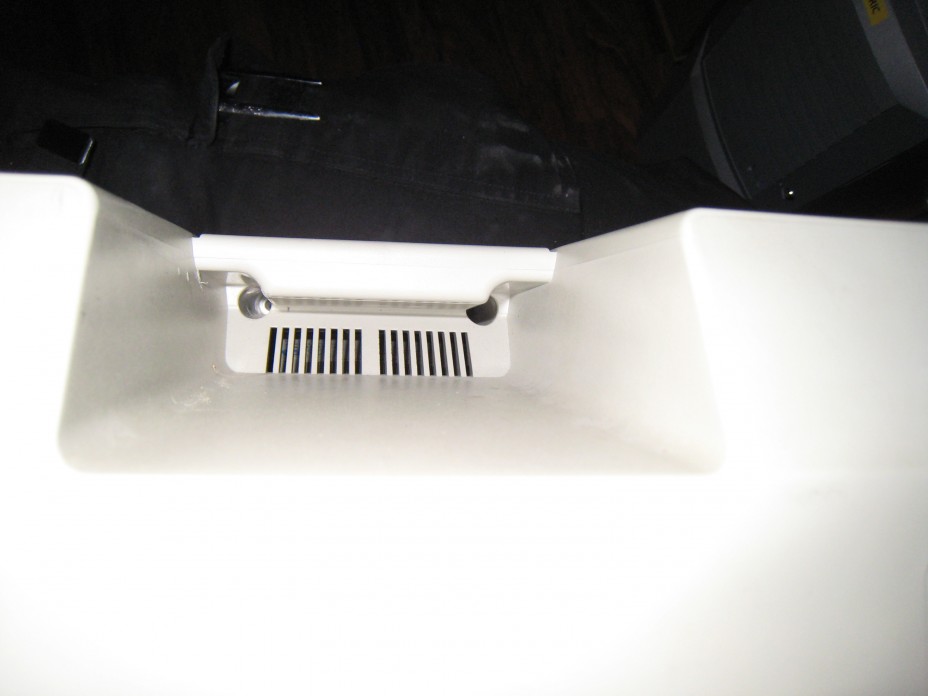

Disse skruene inni bærehåndtaket trengte en #(/¤()#(% lang (og tynn! bittrekkeren var ubrukelig) skrutrekker som jeg måtte på Clas Ohlson og få tak i. Blæh.

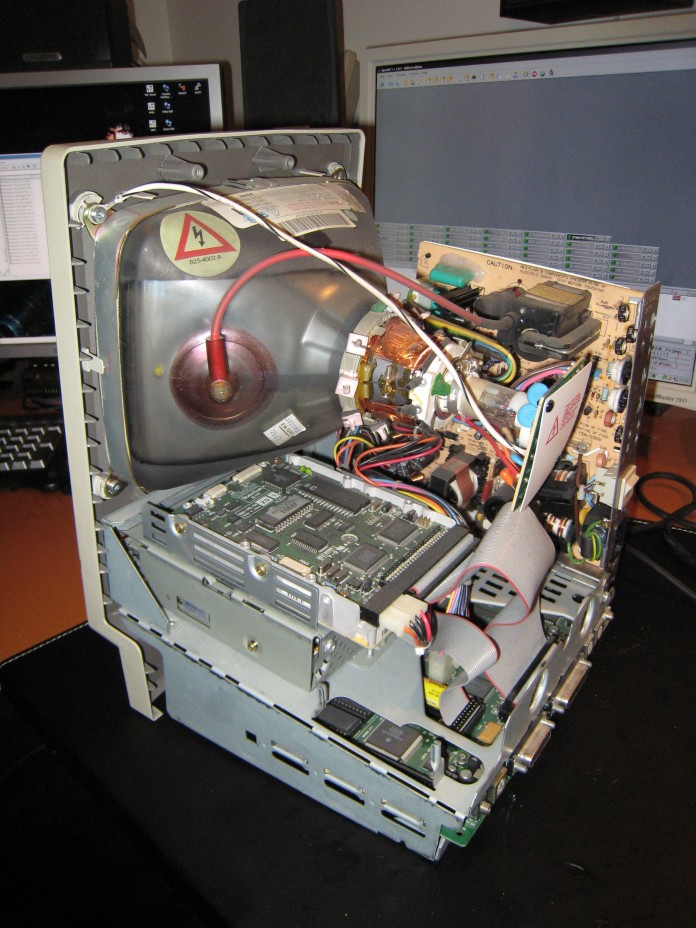

Mac uten skall

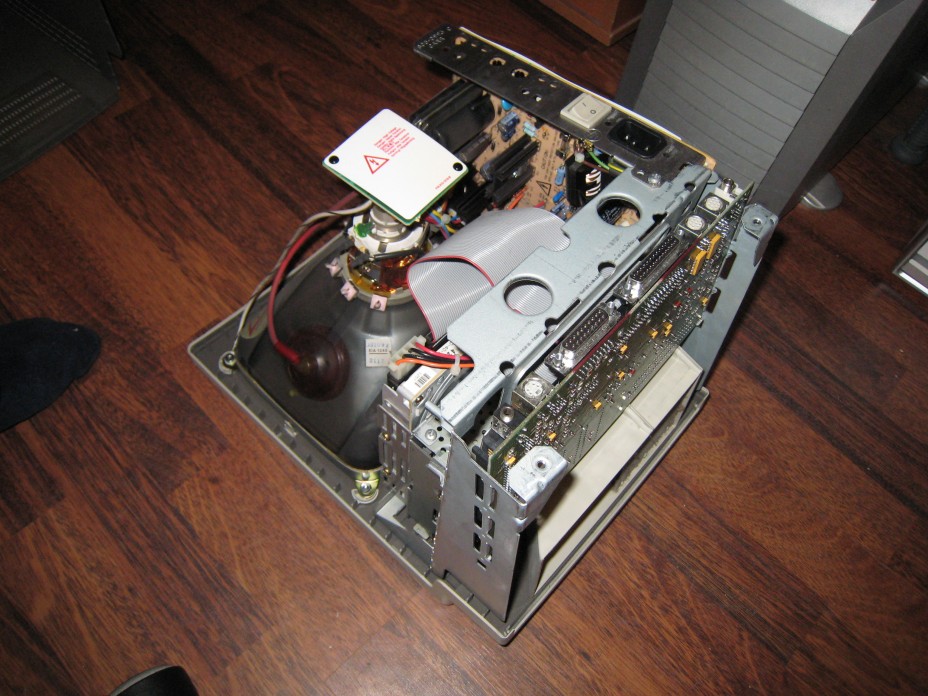

Mer Mac uten skall

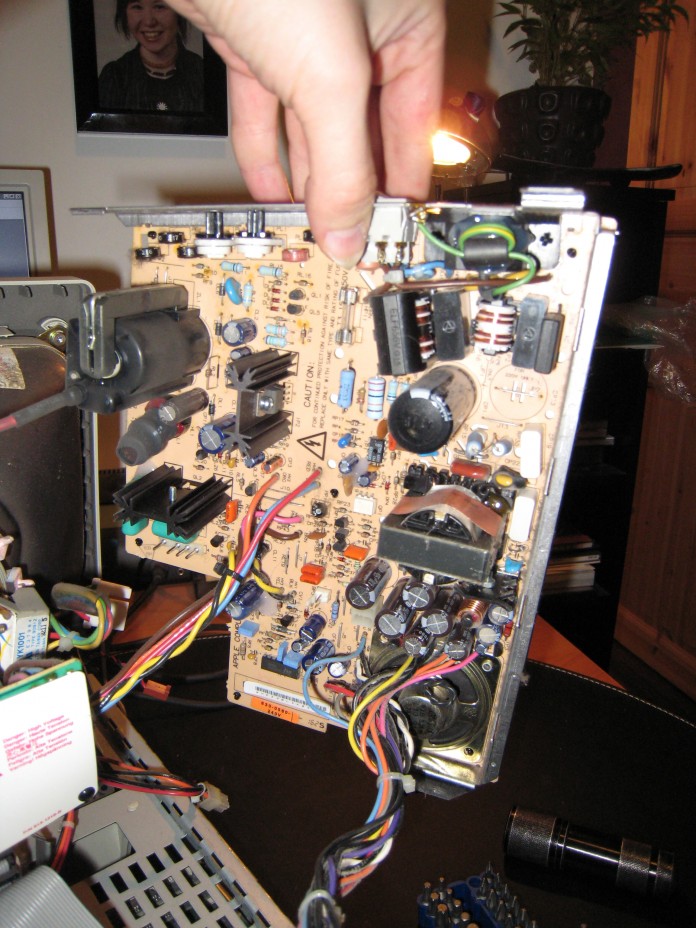

Strømforsyning, PC(mac)-speaker og diverse ræl

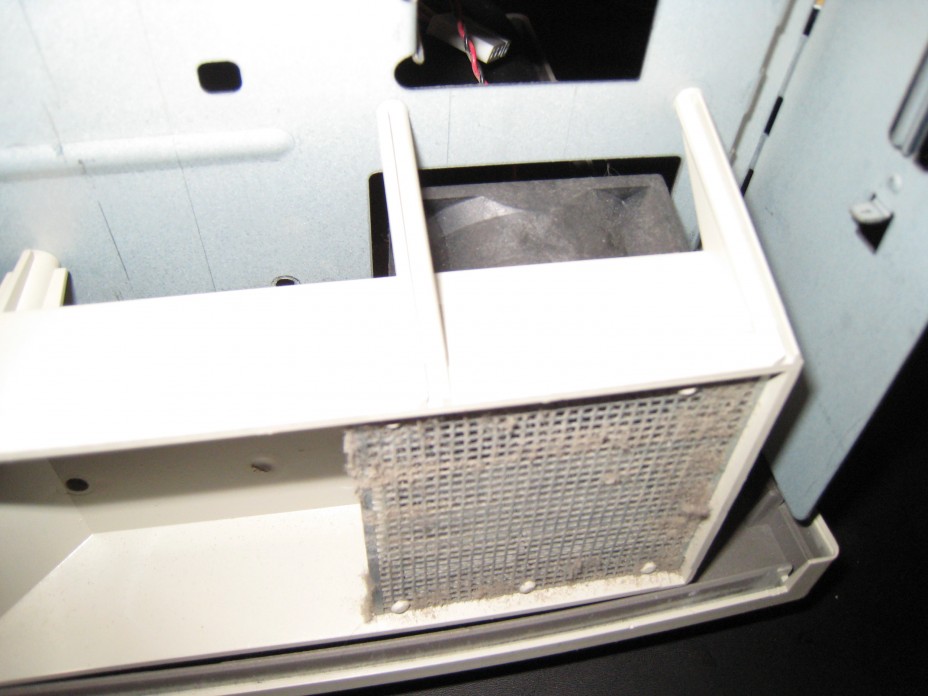

Støv?

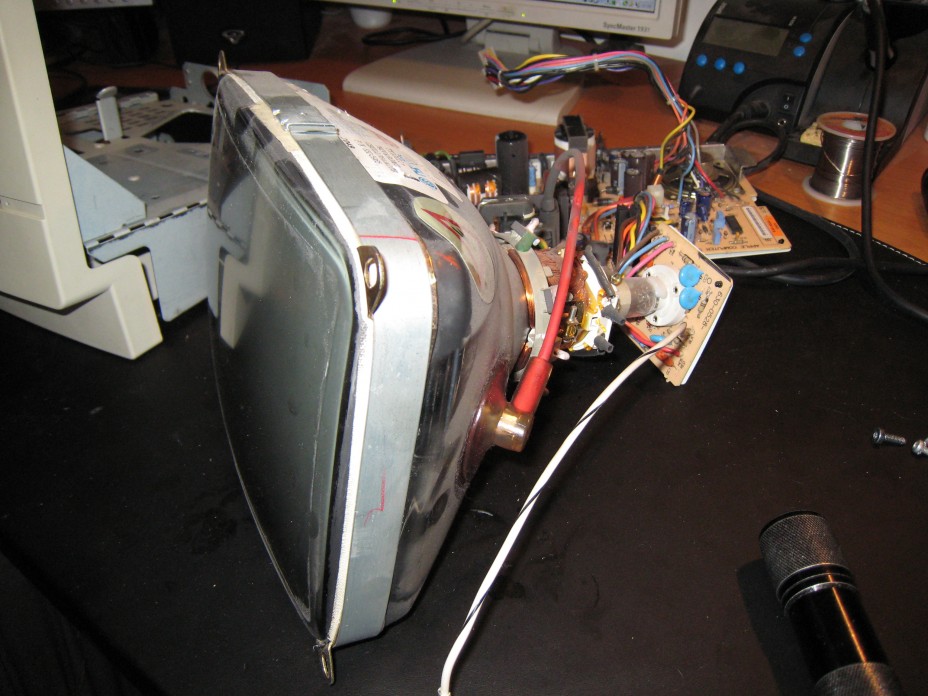

CRT til opphugging. Ja, jeg ladet den ut på ordentlig måte. Kan dette.

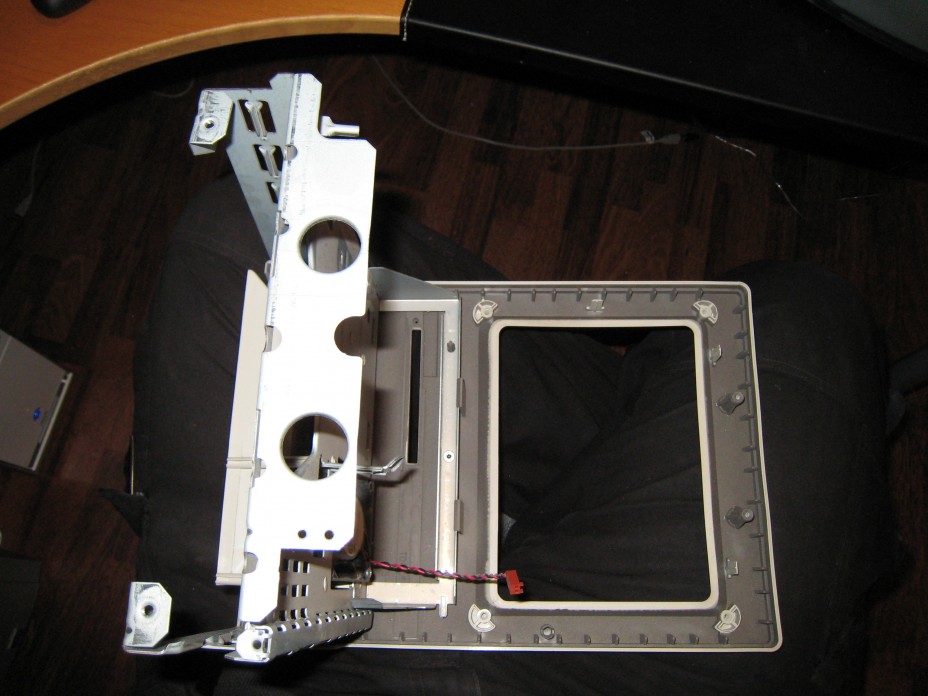

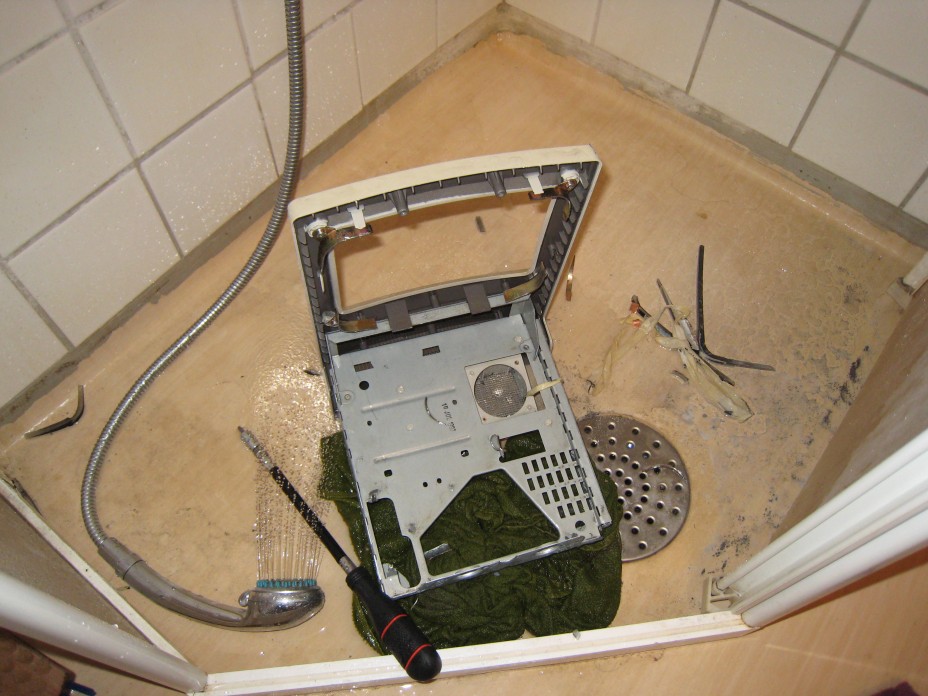

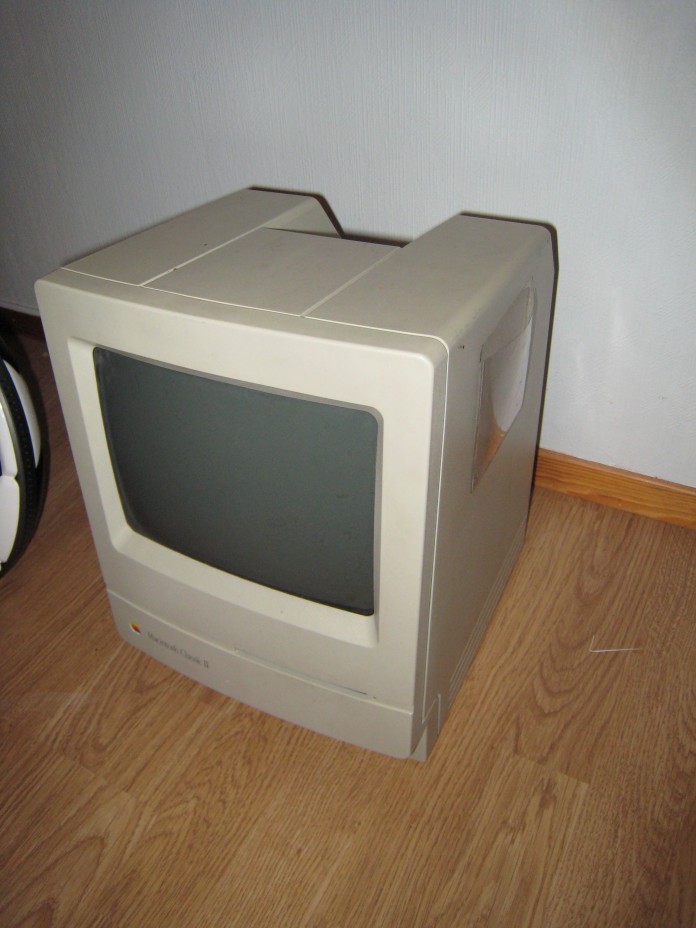

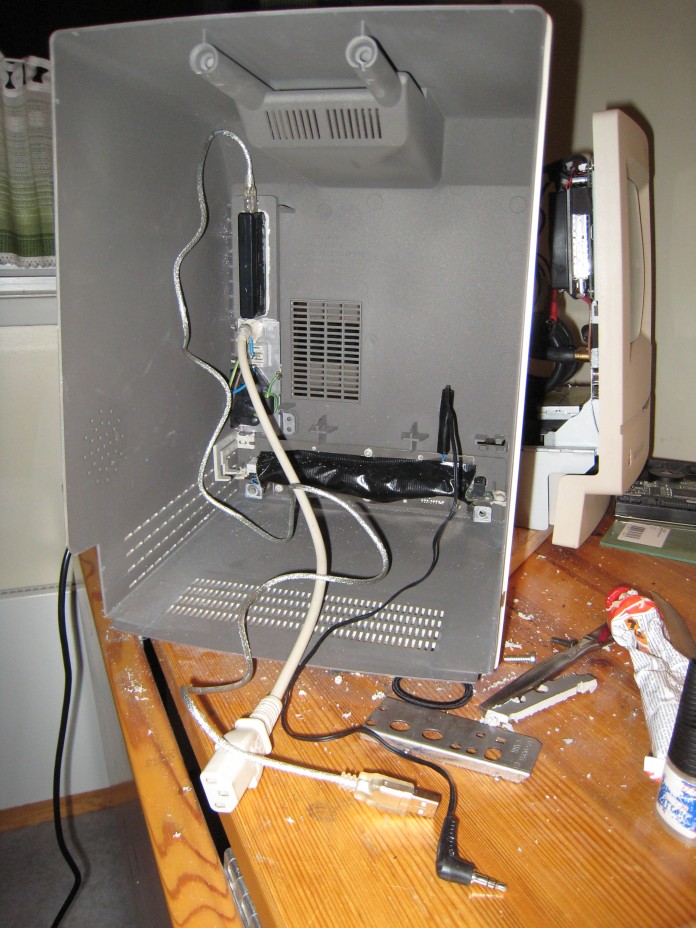

Tomt Mac-skall



Hm.. passer dette?

Endret 9. september 2011 av bolt

[PacAnimal]

Steg 2 - avhakking av bilderør

Bilderøret skal sages opp. Det er vakuum i slike. Derfor blir det sprengt i en IKEA-pose (i håp om at nevnte pose tåler flygende glassbiter fra bilderøret).

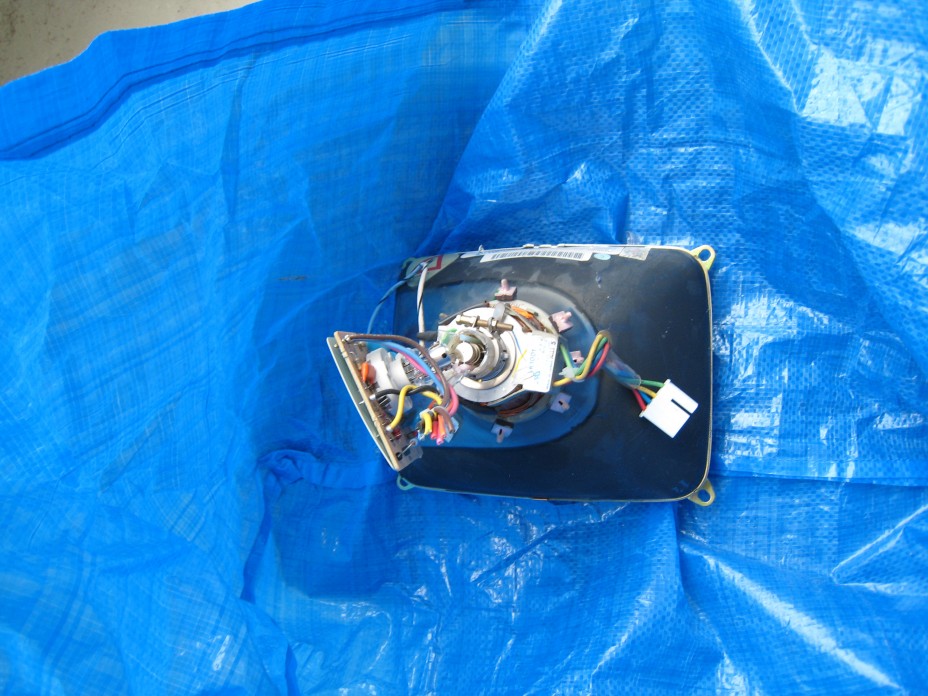

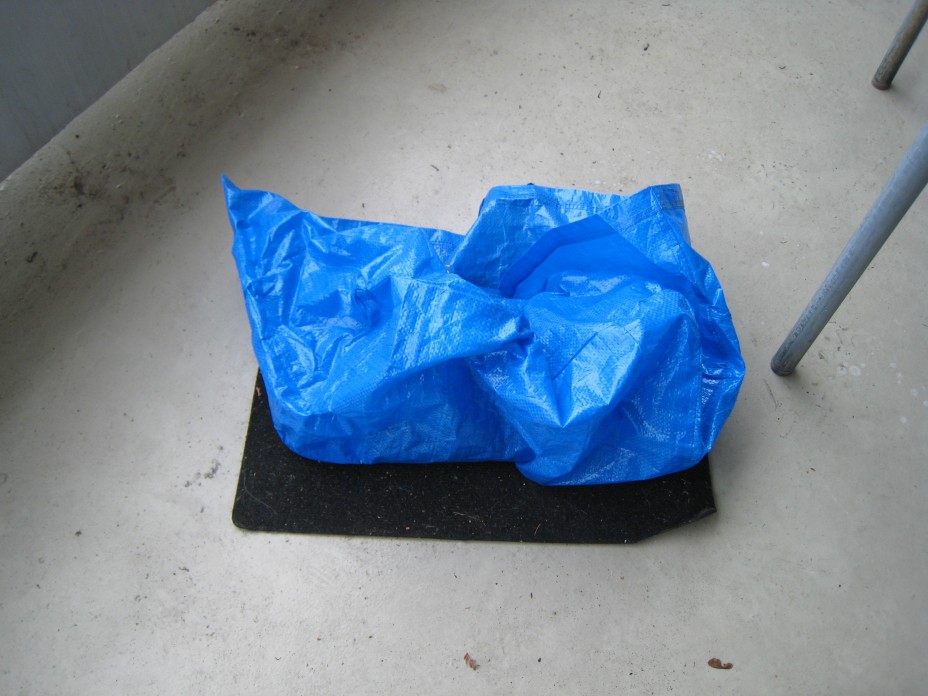

Bilderøret klart i posen... utendørs.



Ett horisontalt slag med hammeren, og elektronikken stod litt på skrå.

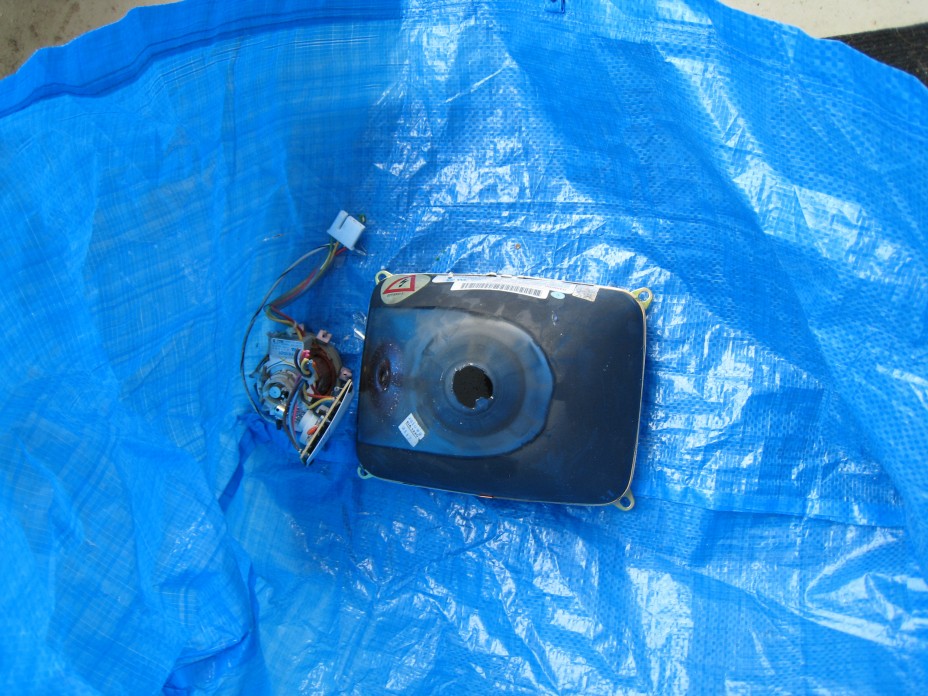

Ett slag til, så var det hull... og frontplata var hel!

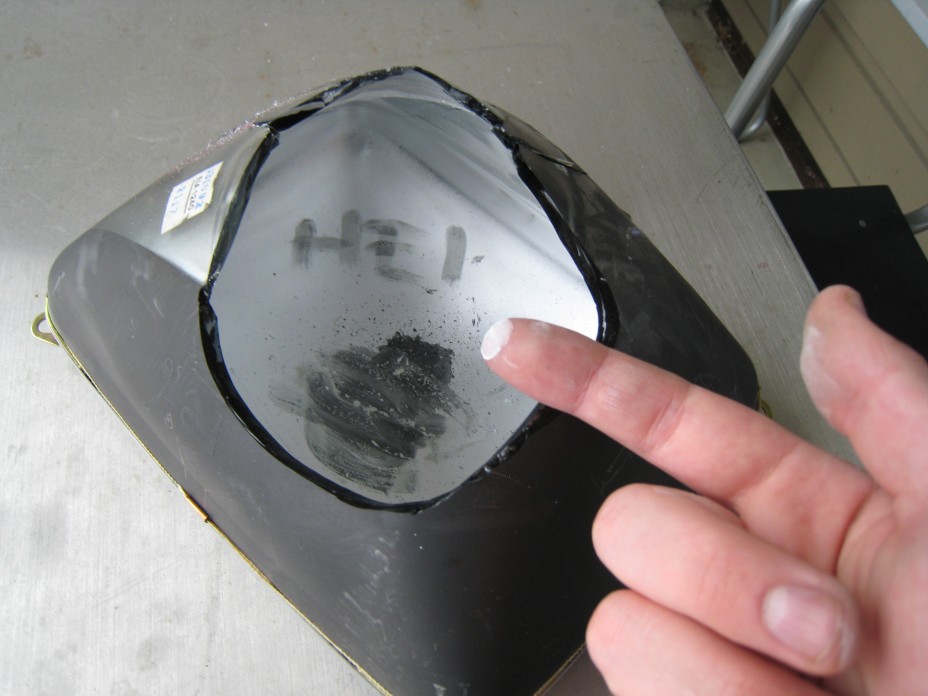

Etter et par slag til: fosfor...

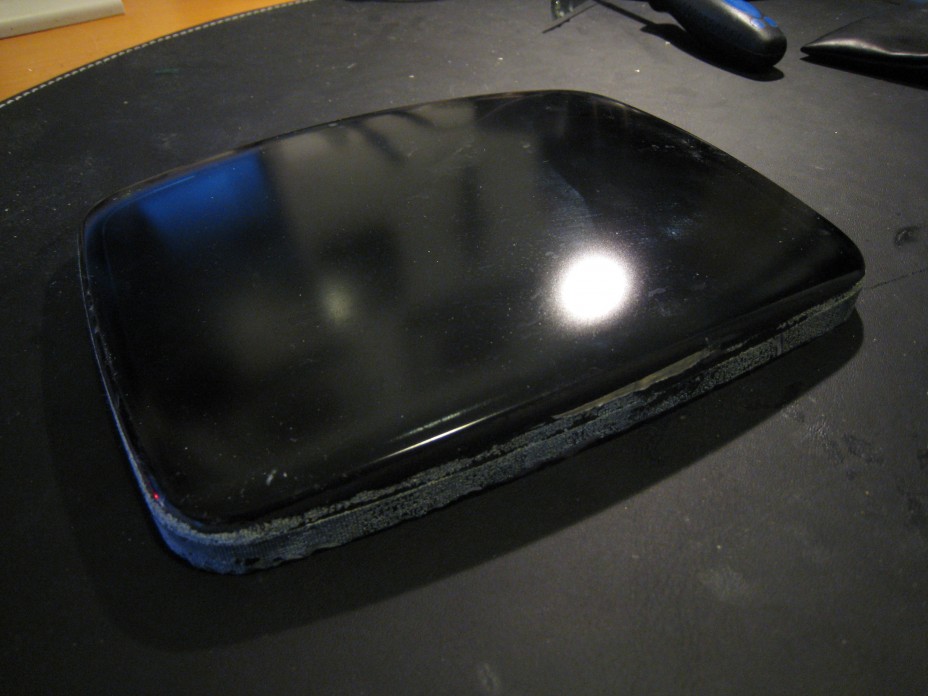

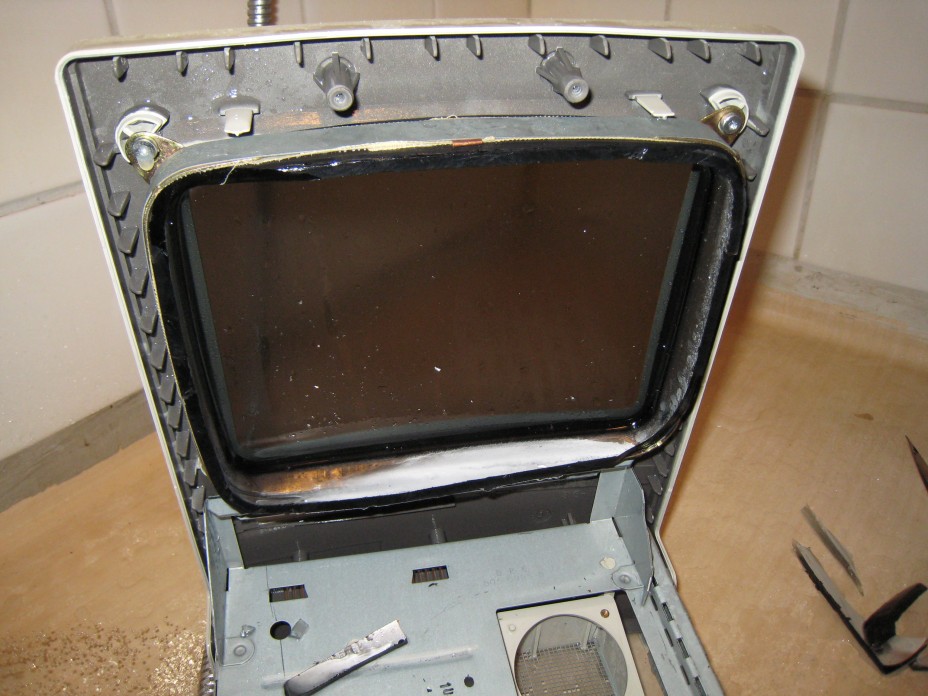

Etter en liten vask ser man nabolaget, mer eller mindre... Jeg er nok verdens første til å sende en skjerm gjennom en oppvaskmaskin.



Klar til kapping.

Endret 9. september 2011 av bolt

[PacAnimal]

Steg 3 - obduksjon av TV

Så skal TV'n til pers. Frem med skrujernet.



Soon to be dead...

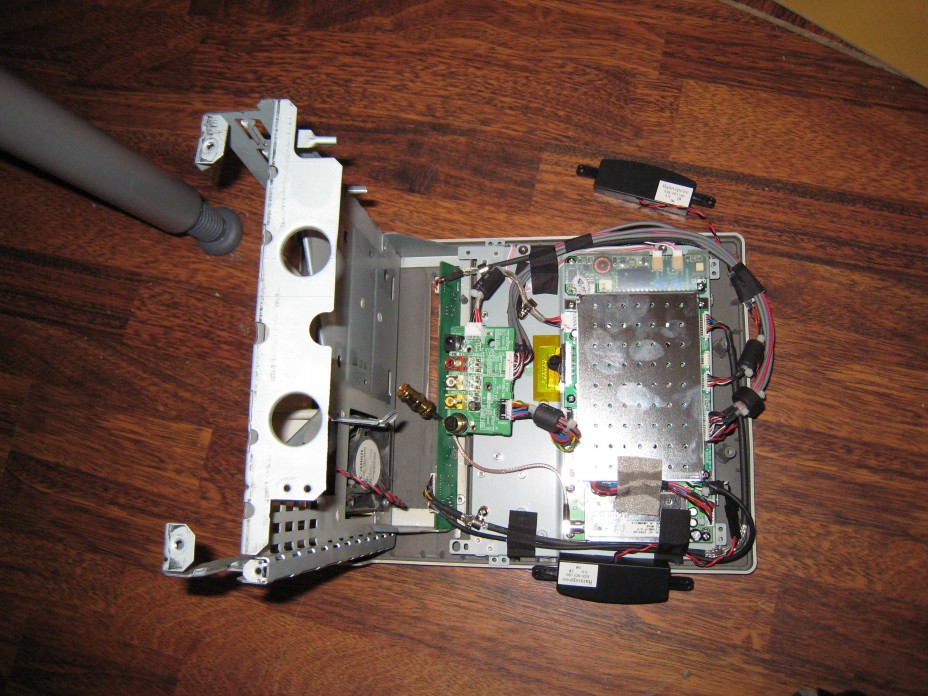

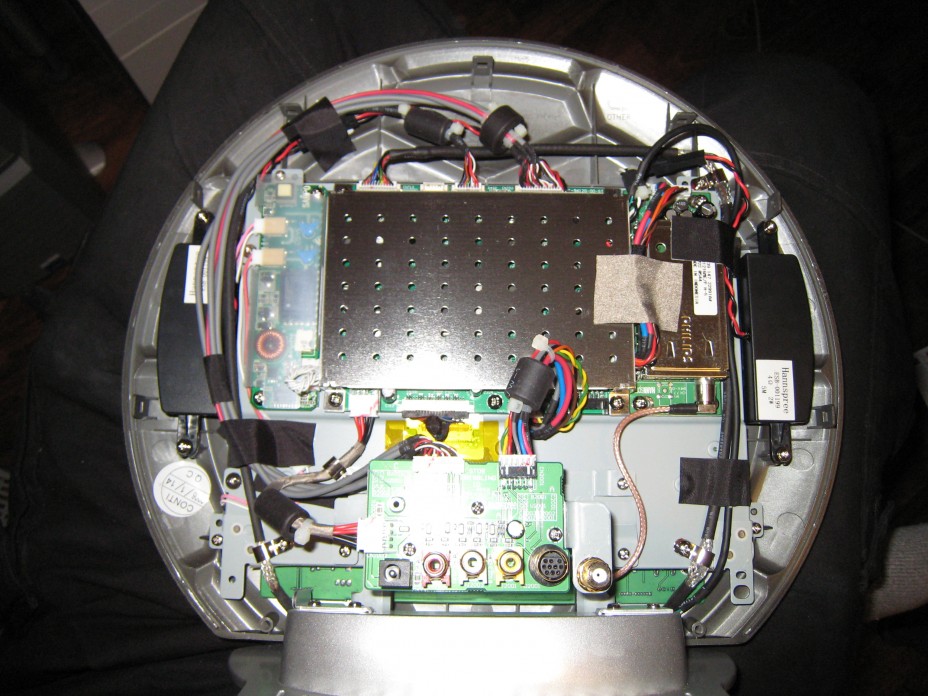

Uten bakplaten. Fine, lange kabler inni her, så jeg kan putte IR-mottager og slikt hvor jeg vil. Flaks igjen

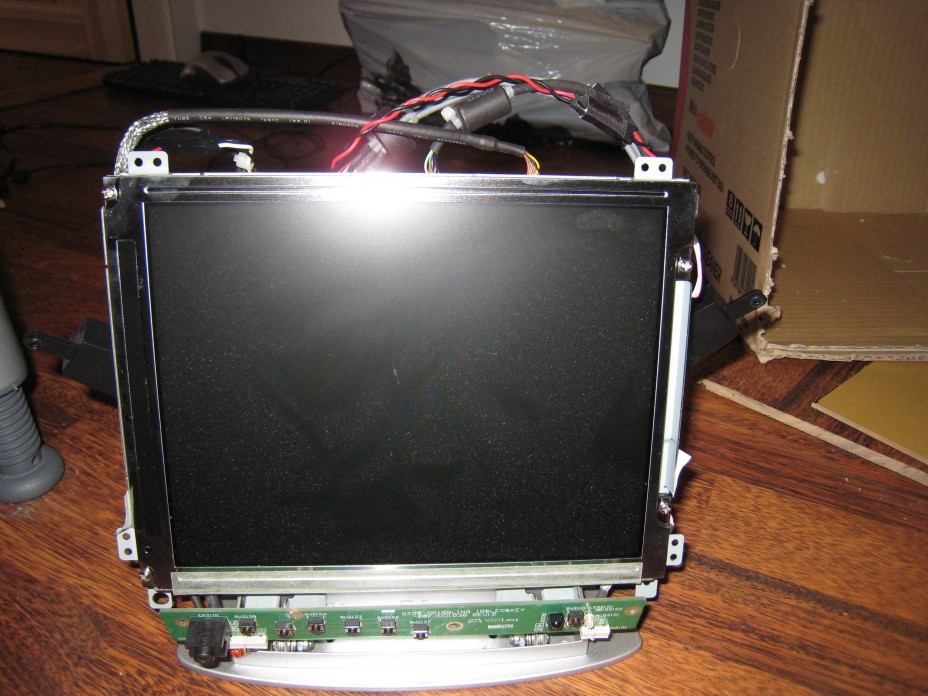

TV uten skall.



Passer nesten?

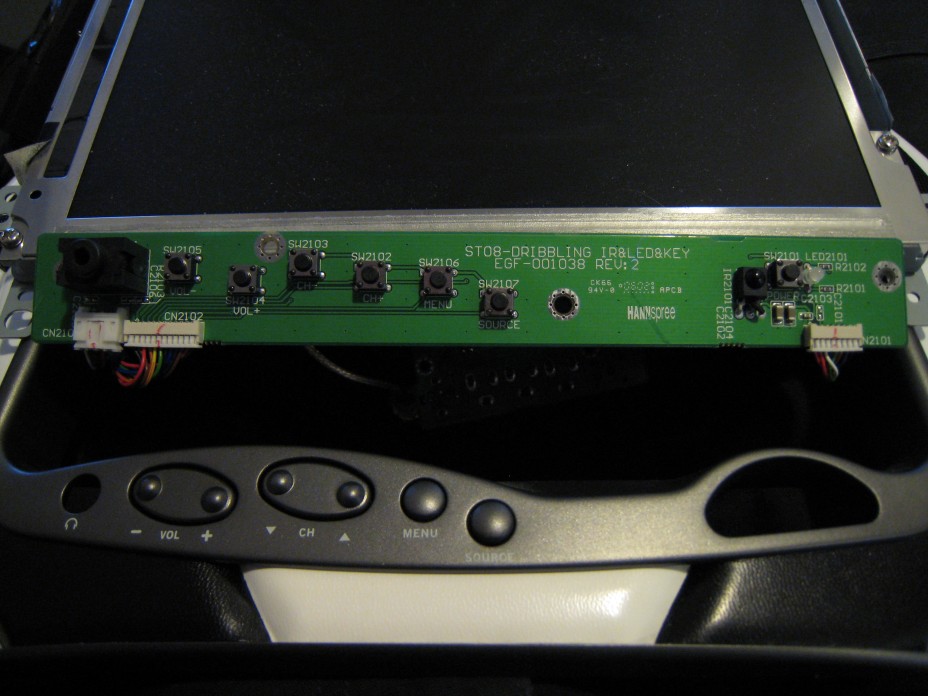

Knappene var faktisk fint markert under skallet. Kjekt.

Endret 9. september 2011 av bolt

[PacAnimal]

Steg 4 - TV på 12 volt?

Strømforsyningen til TV'n sa 12 volt, 3,3A

Dette bør da strømforsyningen til PC-en klare?





Hm..

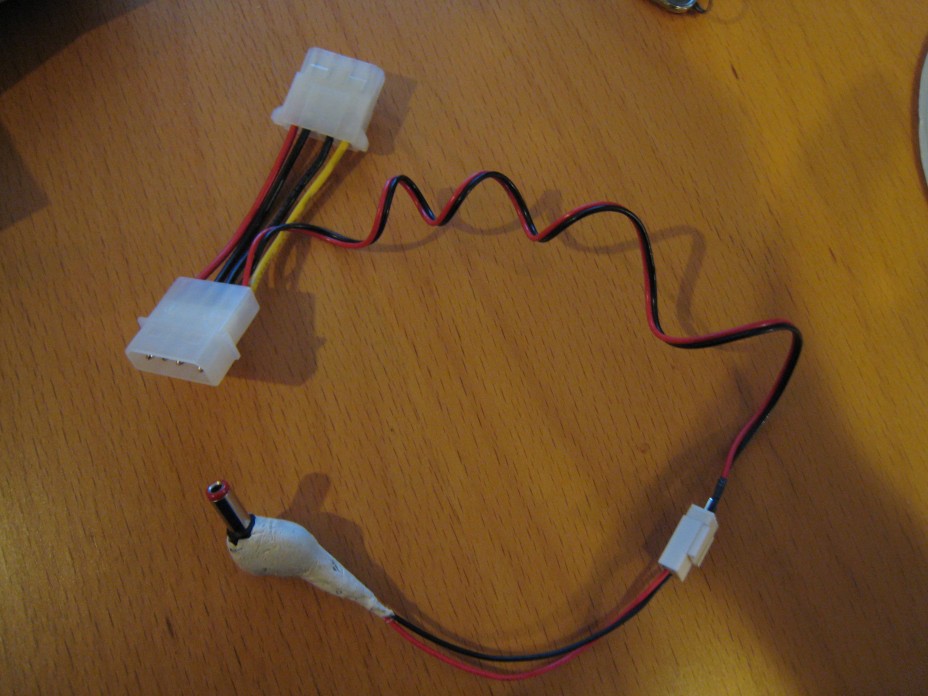

Liten hjemmelaget dippedutt...

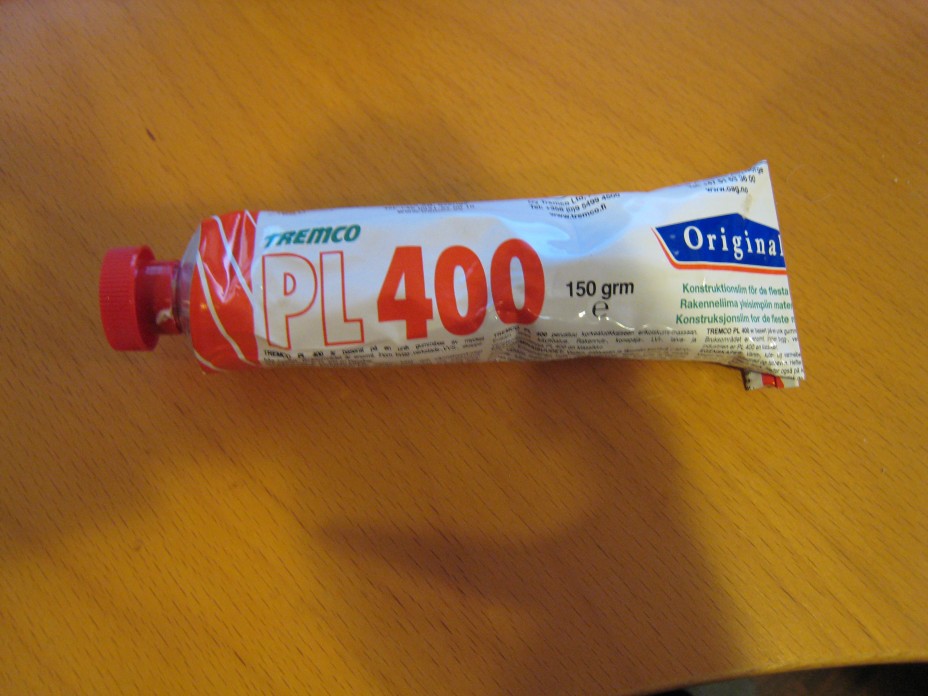

Dette limet (Clas Ohlson) kan brukes til alt! Selv som plastikkdeksel for små dippedutter

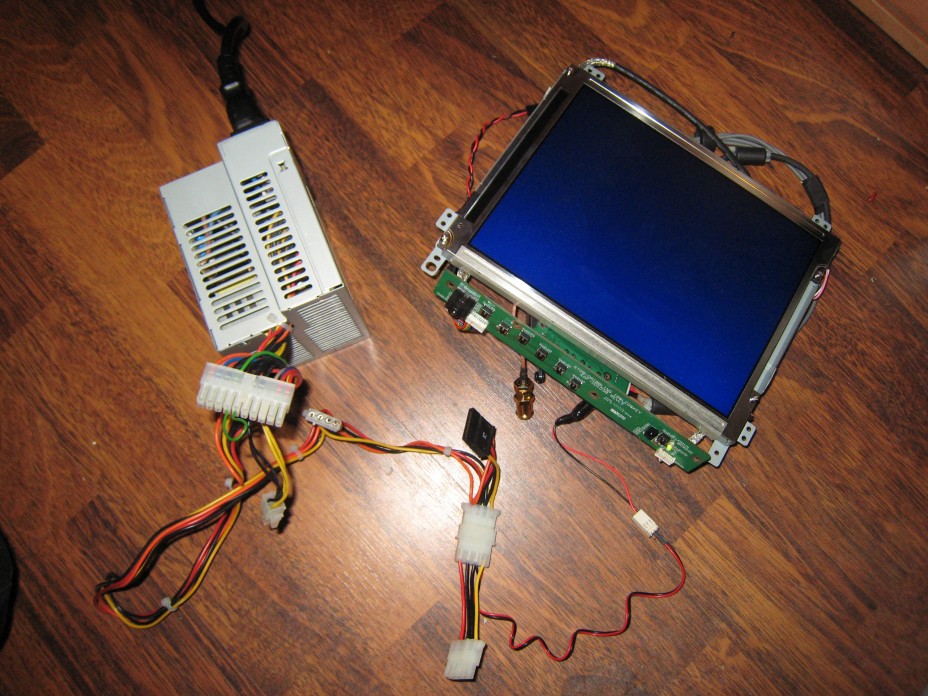

Og joda, den liker seg godt på 12 volt fra en avlagt PSU!

(puttet en liten sprengningsledning mellom grønn leder og jord)



Litt annet småplukk...

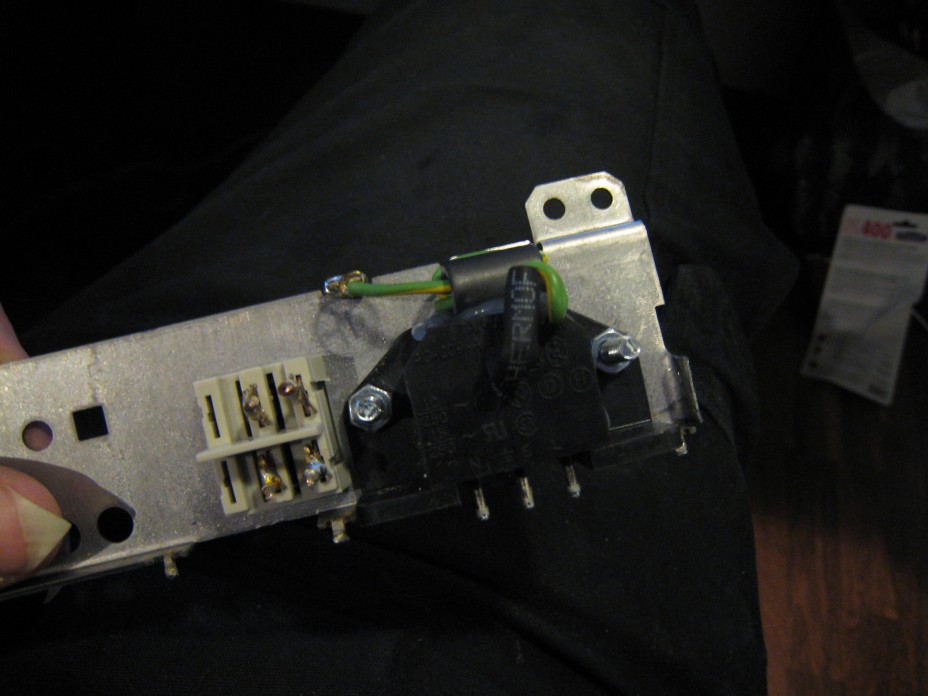

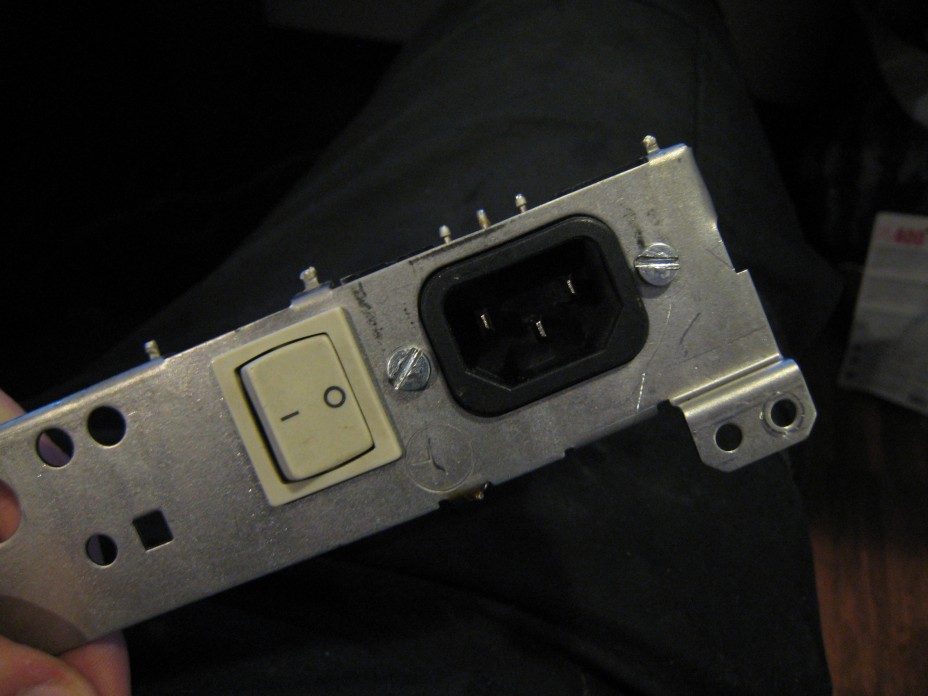

Strømkontakten til Mac'en var festet til et kretskort. Nå sitter den ordentlig fast i metallplaten som var på baksiden. Planlegger å beholde denne.



Jupp...

Endret 9. september 2011 av bolt

[PacAnimal]

Steg 5 - Kapping av CRT

Dremel er innkjøpt (hadde faktisk ikke det)

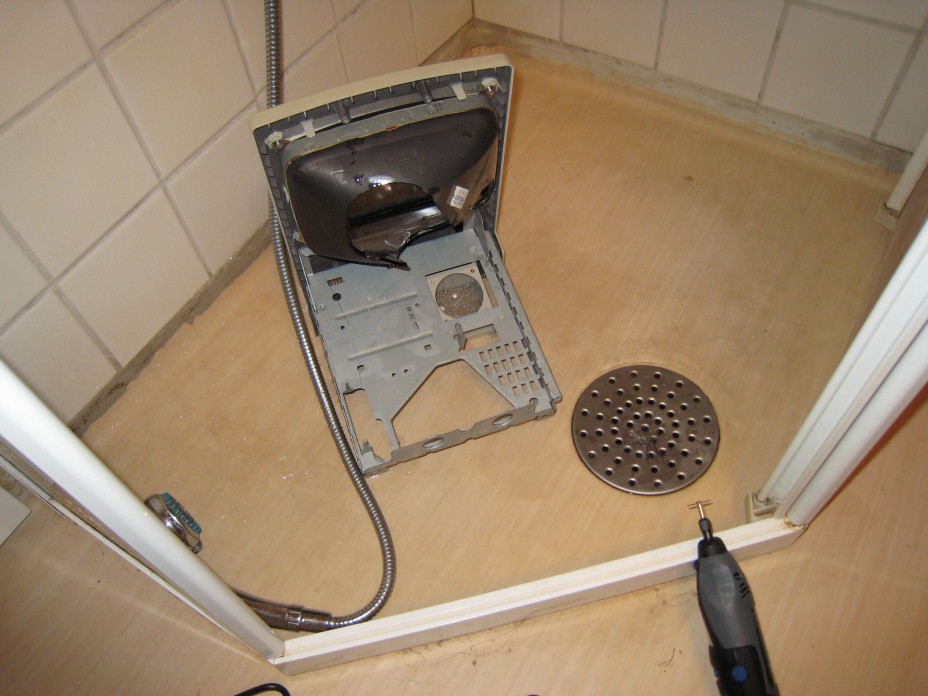

Mac'en ligger klar i dusjen (må ha kaldt vann på kontinuerlig for at ikke glasset skal sprekke)



Holdt dremelen med høyre hånd, dusjen med venstre og passet på at strålen fra dusjen utelukkende traff skjermen og ikke dremelen. Mildere risiko for elektrosjokk, men jeg passet på å tørke av dremelen hele tiden (vanndamp) og å ikke komme mellom dremelen og jord



Første kapp - før sliping



Før sliping, din dust. Den er fortsatt skarp! Au!

(ikke fra dremelen, men glasset)



Glasset er tatt ut for å kunne slipes penere og for å kunne kutte metallkantene som holder det uten å risikere at glasset stryker med. Kanskje rydde her før resten av husstanden kommer hjem?

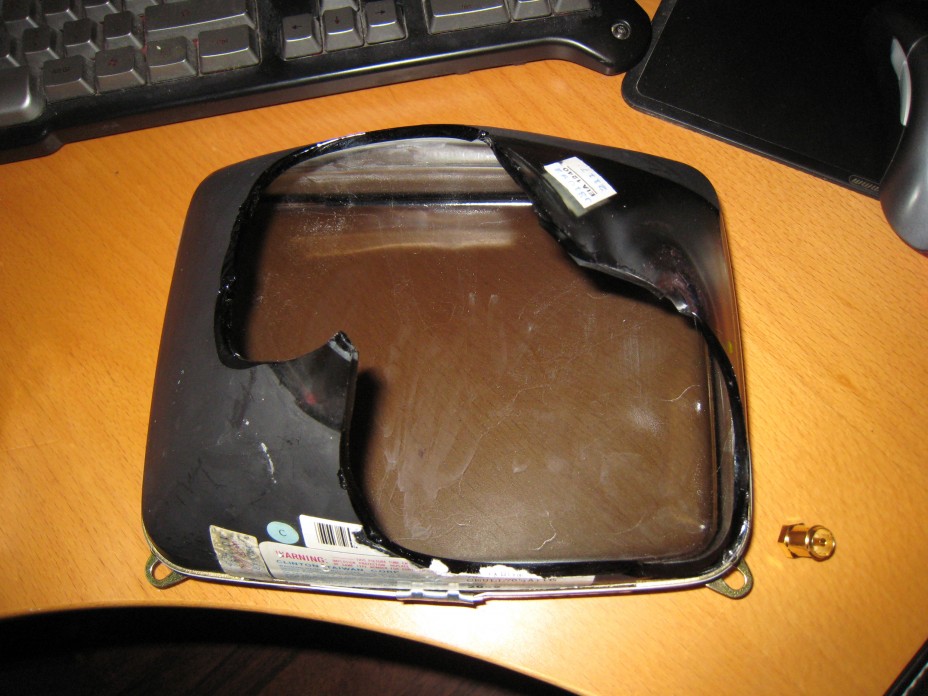

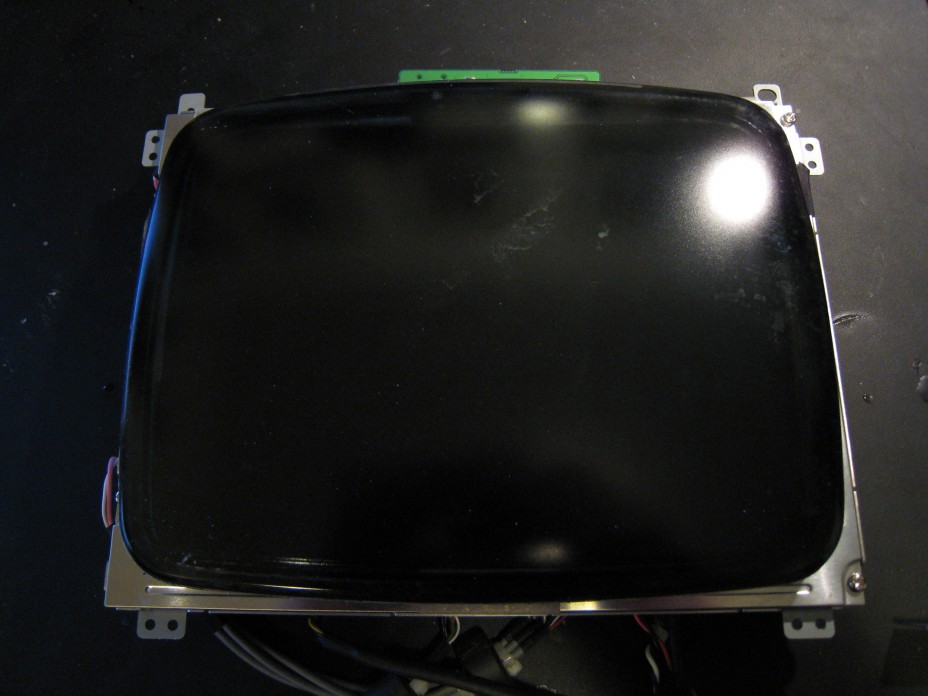

Pent kappet glassplate.

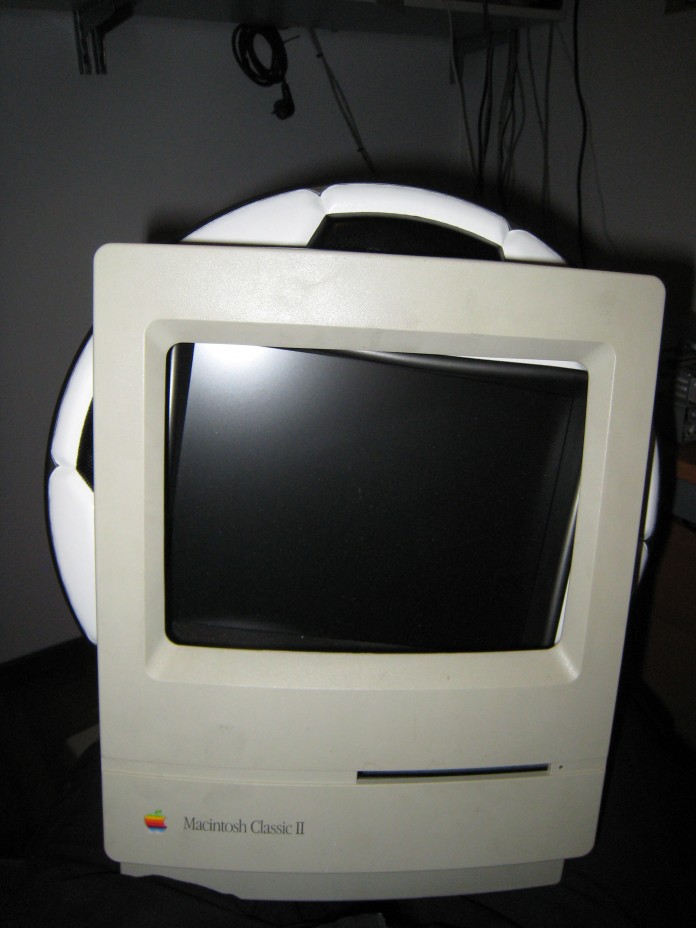

OG DEN PASSER FORBAUSENDE BRA!



Se så lite av LCD'n som er utenfor skjermen

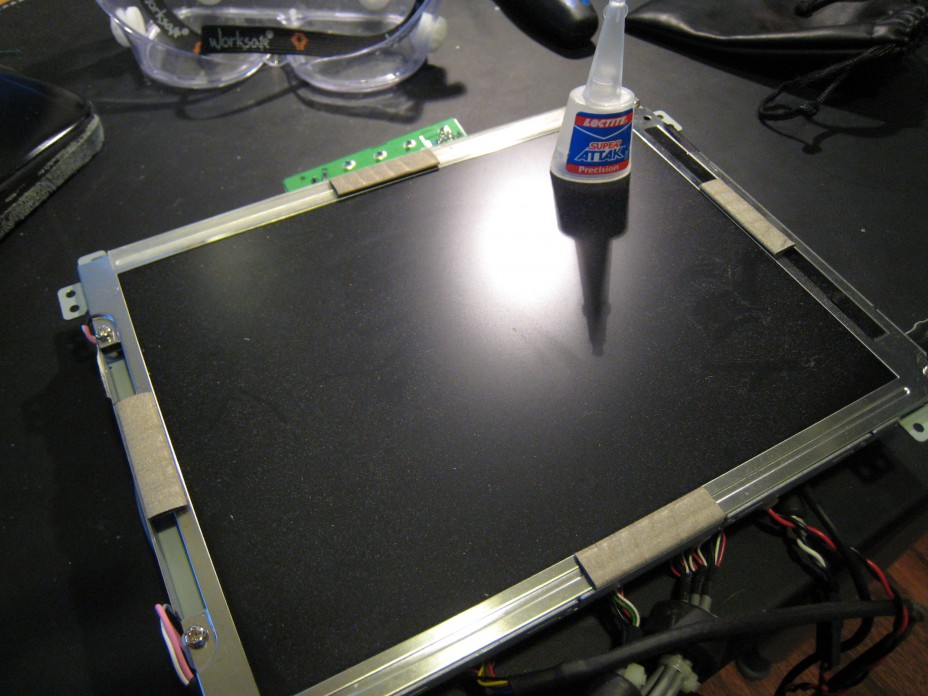

Limer på noen dingser som var i Mac'en fra før. De skal holde skjermen unna skjermen... Jah.



Vaske dusjen er kanskje en idé...

Endret 9. september 2011 av bolt

[PacAnimal]

Et lite problem...

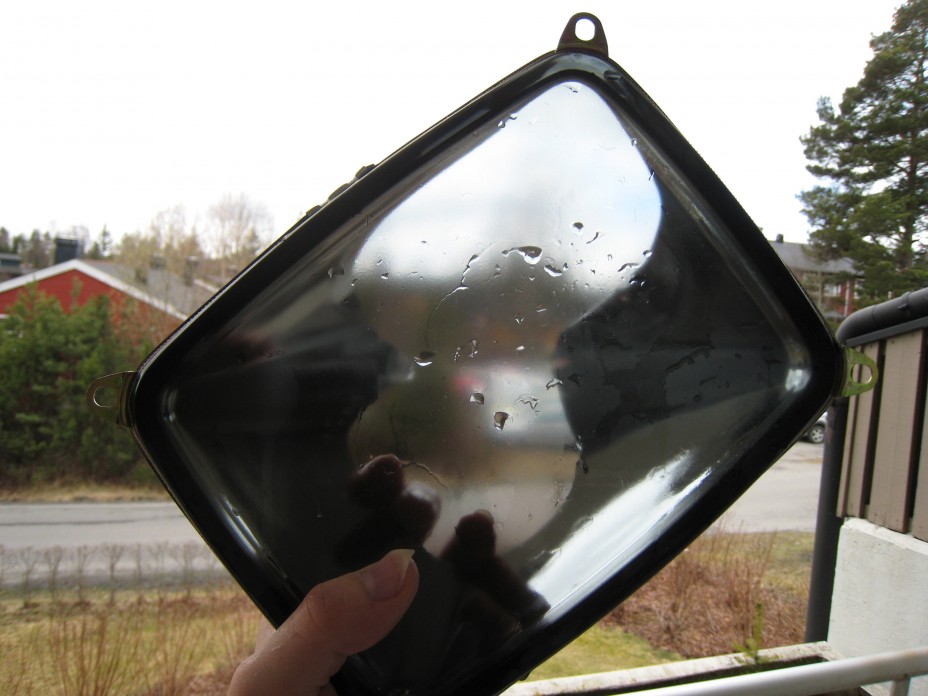

Glassplaten til skjermen er litt uklar. Det går helt greit å lese tekst fra TV'n gjennom den, men jeg vil helst ha det perfekt.



Det er overhodet ingen problemer med å lese tekst gjennom den når den er våt (nydusjet?)



Mistenker at det er ruglene på innsiden som gjør det... Skjermen er ugjevn der, trolig for å kunne holde fast på fosforpulveret som var der.



Noen som har noen tips om noe jeg kan smøre på eller noe som vil gi samme effekt som vann? Et belegg av noe slag?

[PacAnimal]

møø?

Endret 22. desember 2008 av bolt

[PacAnimal]

Liten update

Fulgte __proxima__'s råd i kommentartråden og kjøpte klar spraylakk, og jaggu gjorde det susen! Glasset er nå mer enn klart nok til å kunne brukes. Bilder kommer så fort jeg finner kabelen til kameraet i kaoset her

[PacAnimal]

Steg 6 - Strømforsyning

Strøm må man ha. Bruker den avlagte strømforsyningen jeg testet TV'n med til å begynne med. Får skaffe noe bedre hardware etterhvert.



Her har vi dingsen...

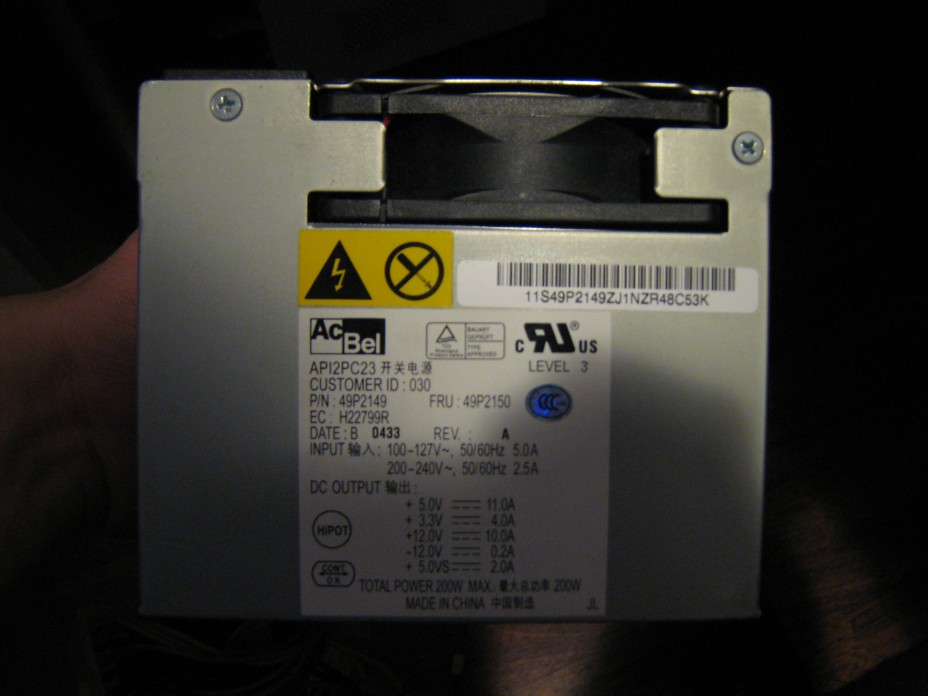

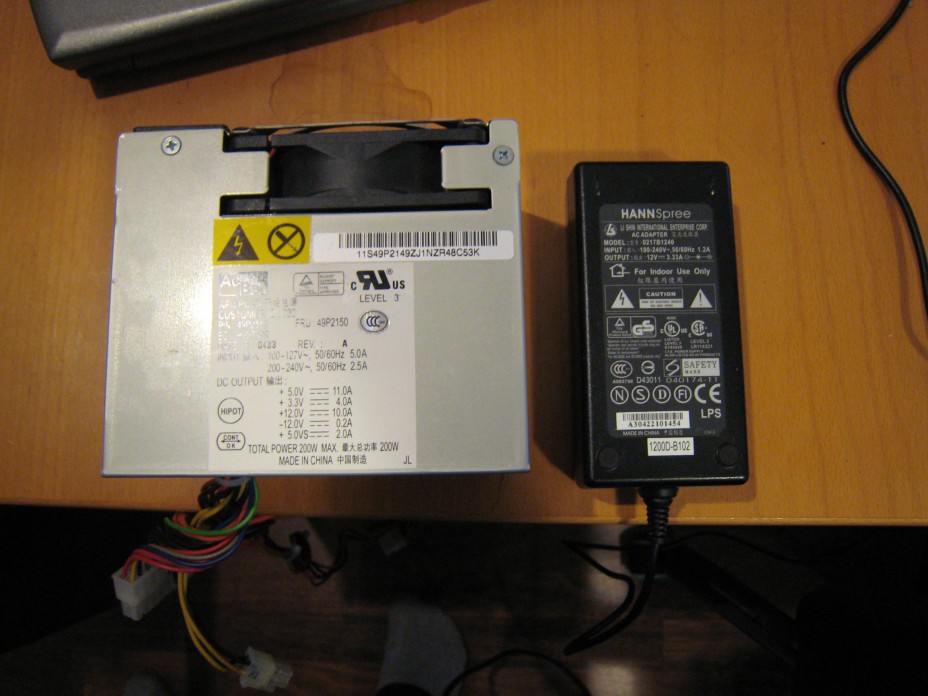

Specs. Greit å ha det dokumentert før metallboksen går i søpla.

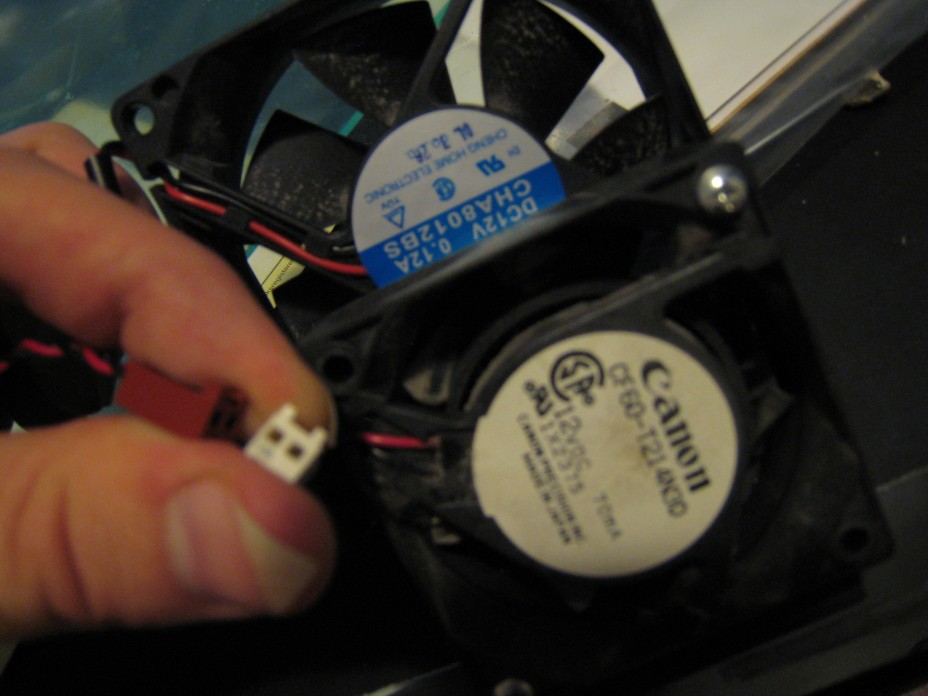

Hm.. Viftekontakten er faktisk akkurat den samme som på en snart 20 år gammel Mac jeg tilfeldigvis driver og skrur på... Mac'ens utblåsningsvifte kan faktisk uten modifikasjoner erstatte strømforsyningsviften. Dette må utnyttes.

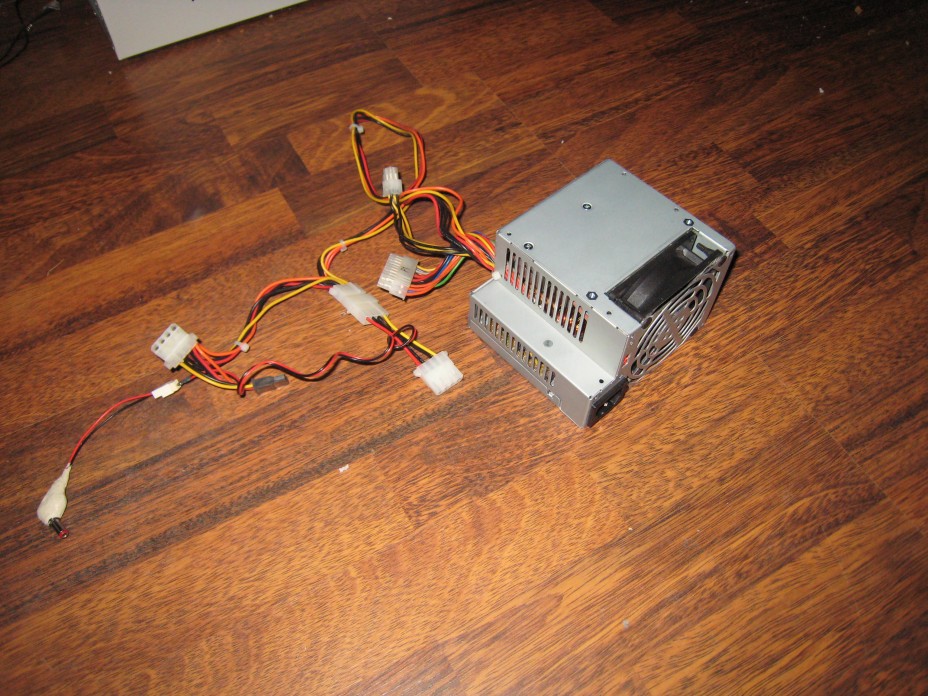

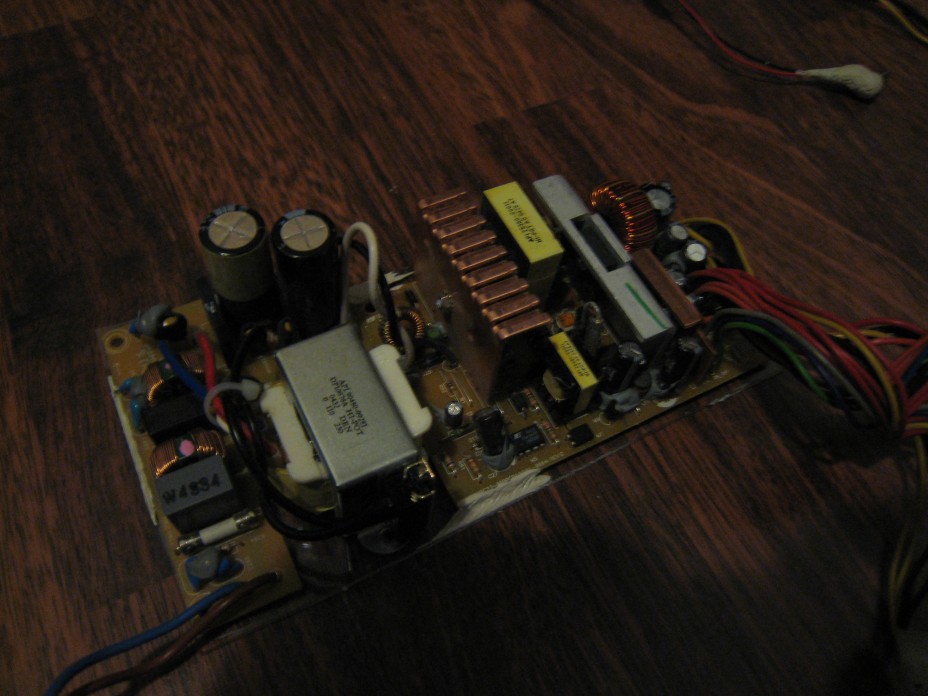

Her har jeg montert ut delene fra strømforsyningen og limt dem på en bit med plexi.

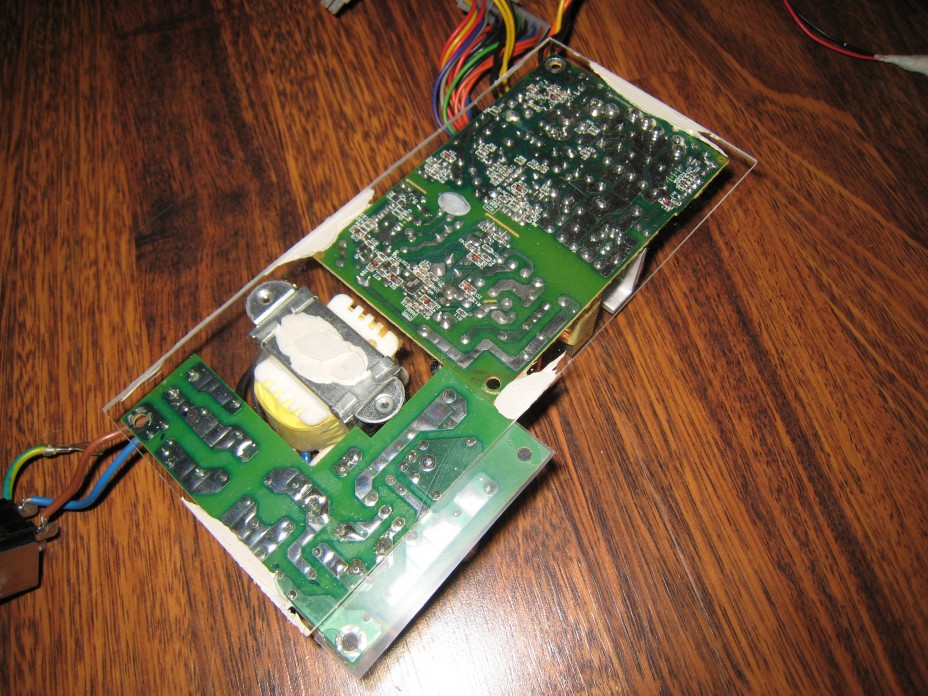

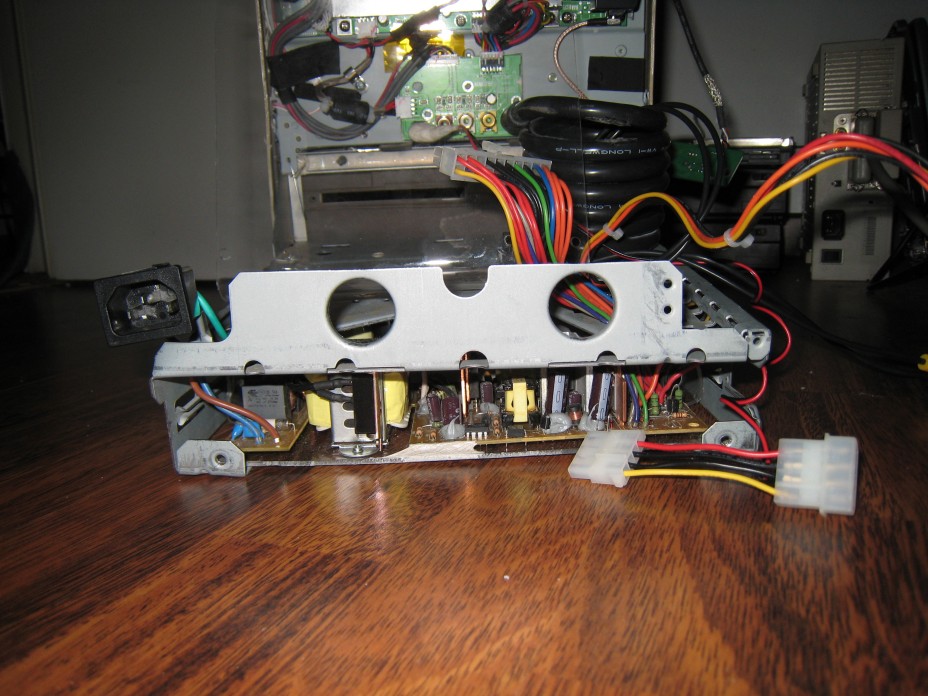

Strømforsyningen med plexi fra undersiden.



Så langt så godt...

Endret 9. september 2011 av bolt

[PacAnimal]

Steg 7 - Litt montering

På tide å slenge litt av dette sammen. Har fått tak i et lite hovedkort, et EPIA-M (klikk for specs) som jeg tenkte ville passe bra i Mac'en.

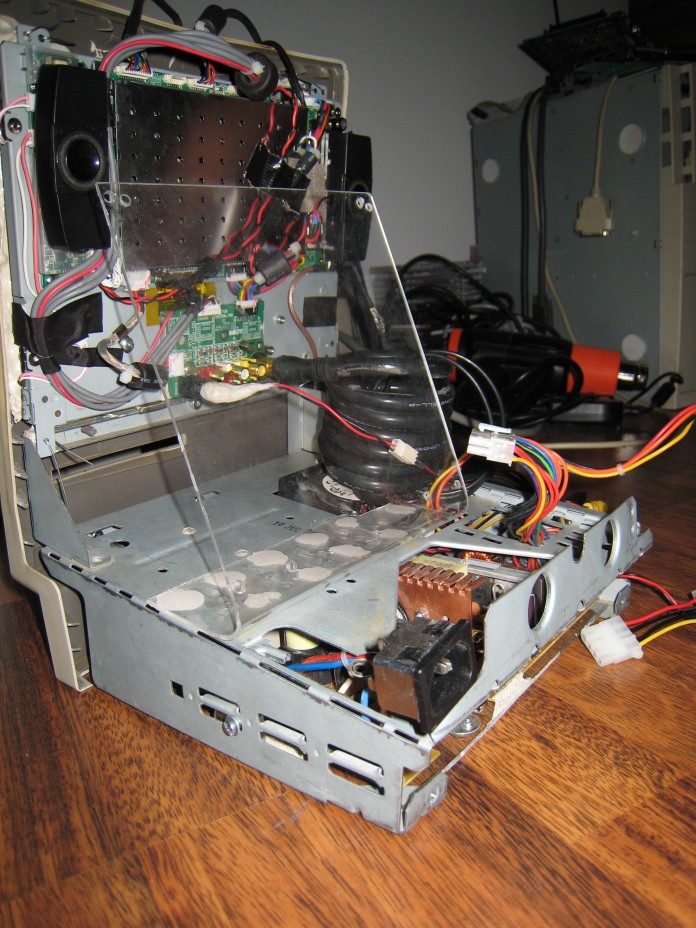

Her har jeg stappet inn strømforsyningen i bunnen av maskinen. Den står på plexiglasset og er skrudd fast i siden. Hovedkortet er også på plass, på en bøyd plexiplate.

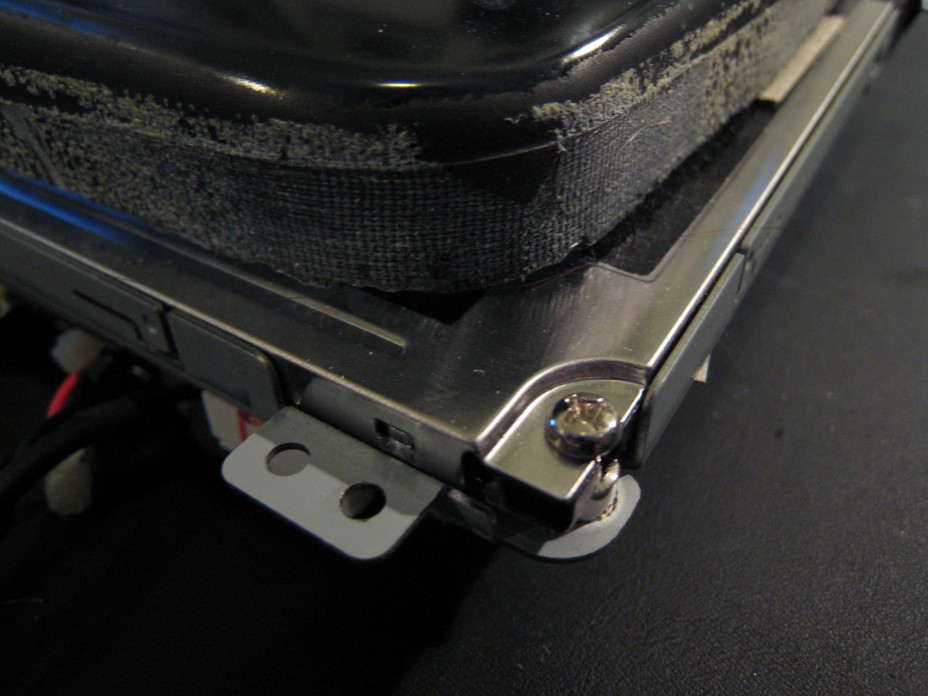

Skjermflaten er limt fast i fronten, da den neppe skal byttes noen gang, og selve LCD-skjermen sitter fast ved hjelp av noen U-er av ståltråd som jeg stappet inn i limet før det tørket. Det er bare å rette ut ståltråden om jeg vil ha den av for å fjerne støv eller noe

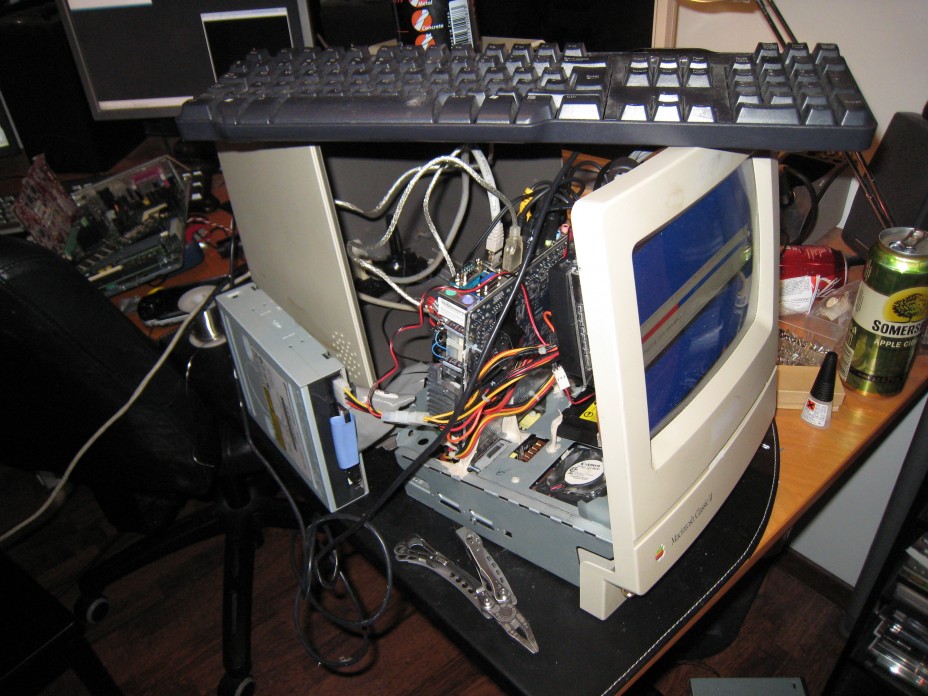

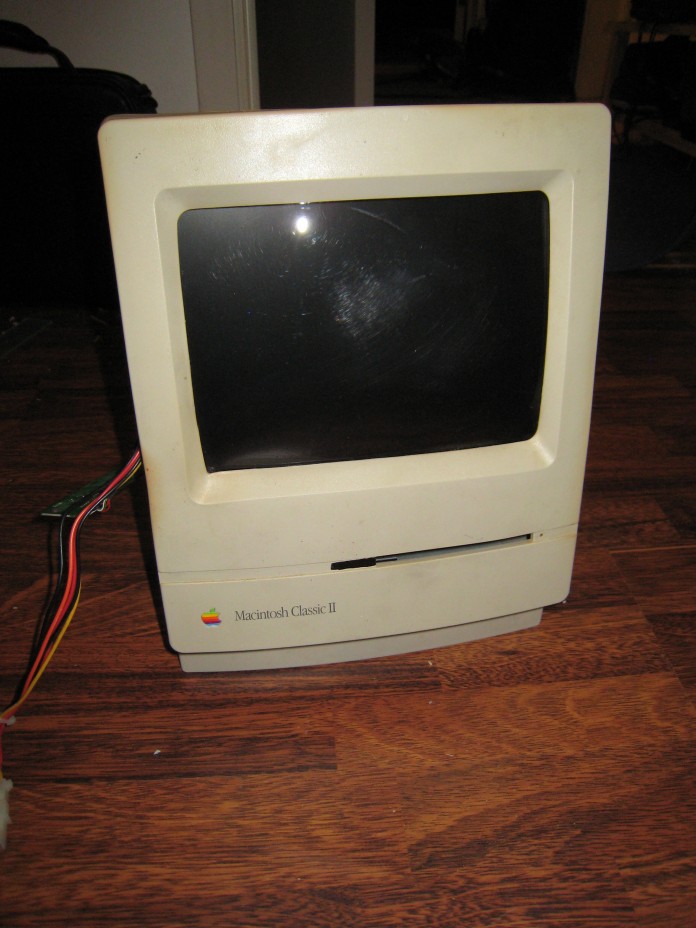

Forfra... på tide å finne harddisk og cd-rom og få noe på skjermen. Diskettstasjonen er farget svart der jeg skal kutte for å kunne få inn en CD.

Endret 9. september 2011 av bolt

[PacAnimal]

Flere bilder

Litt flere bilder av hvordan ting henger sammen

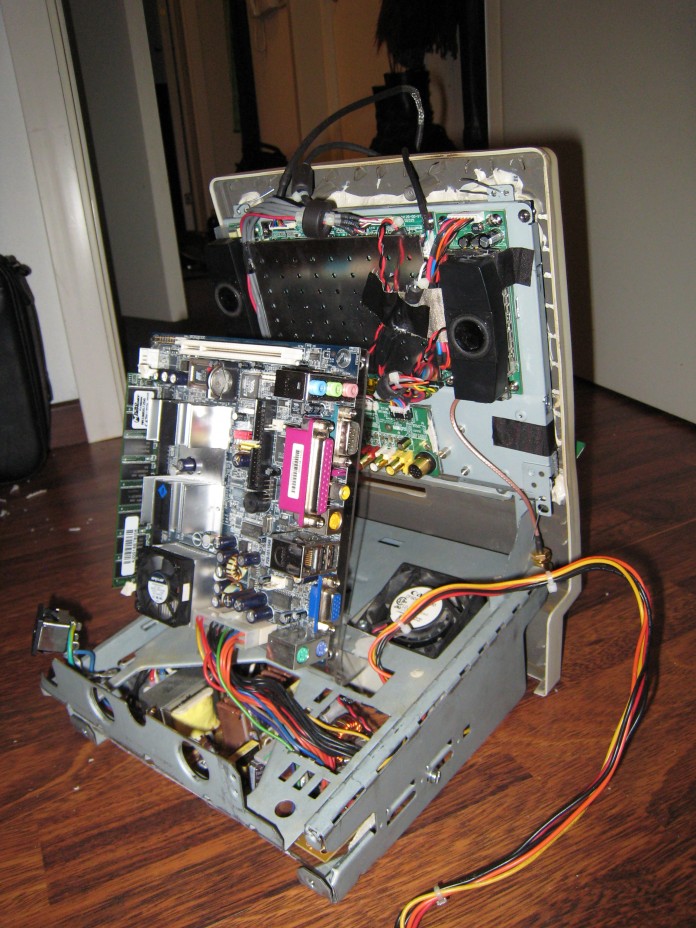

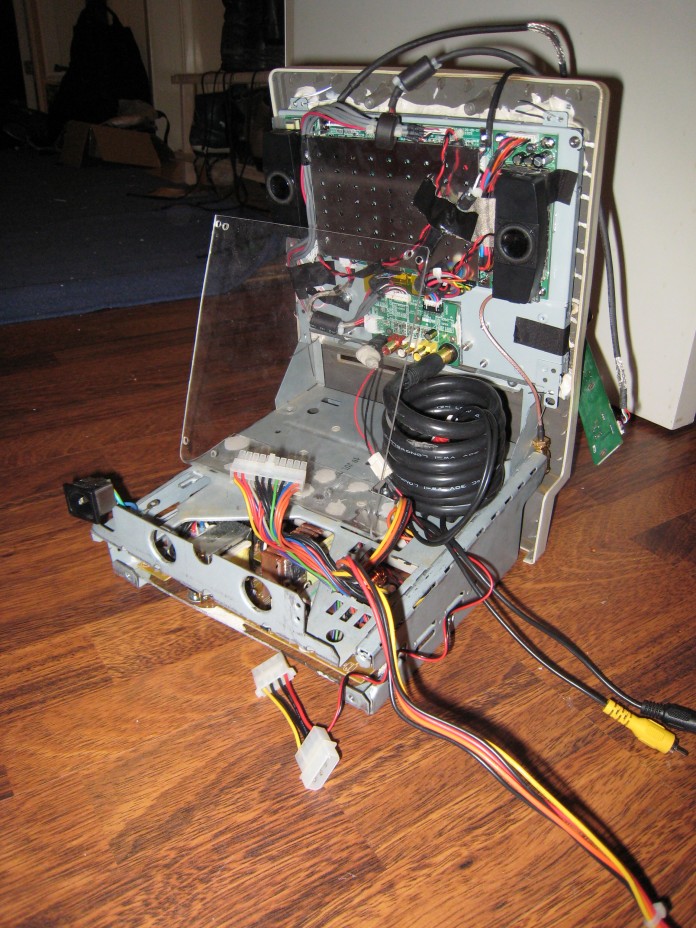

Maskinen uten hovedkort på. Den bøyde plexiplaten er limt fast og har skruehull så hovedkortet får feste. Bruker vanlige muttere på baksiden.

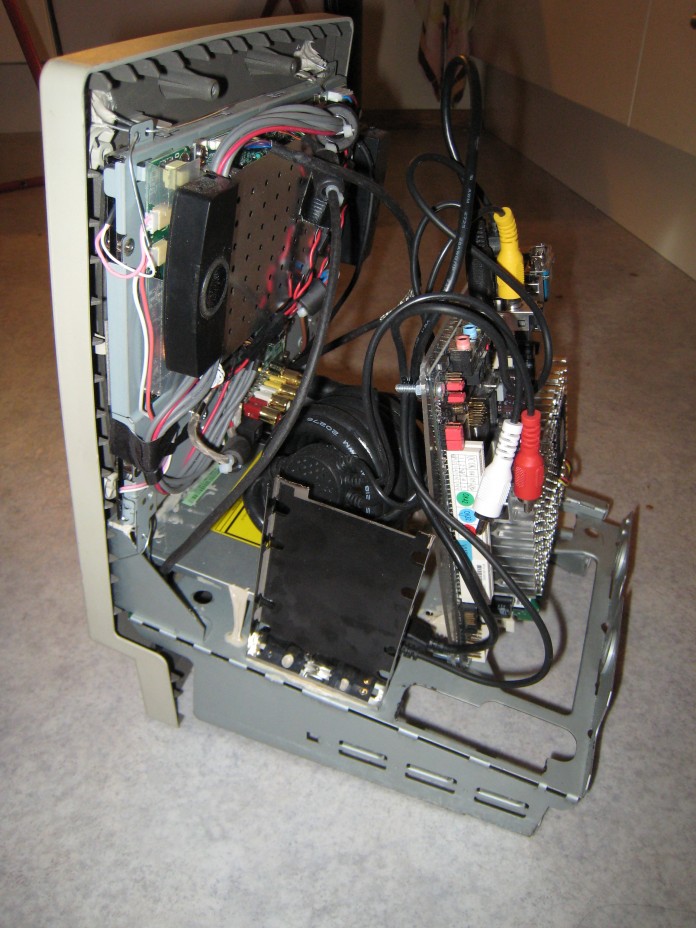

Fra siden...

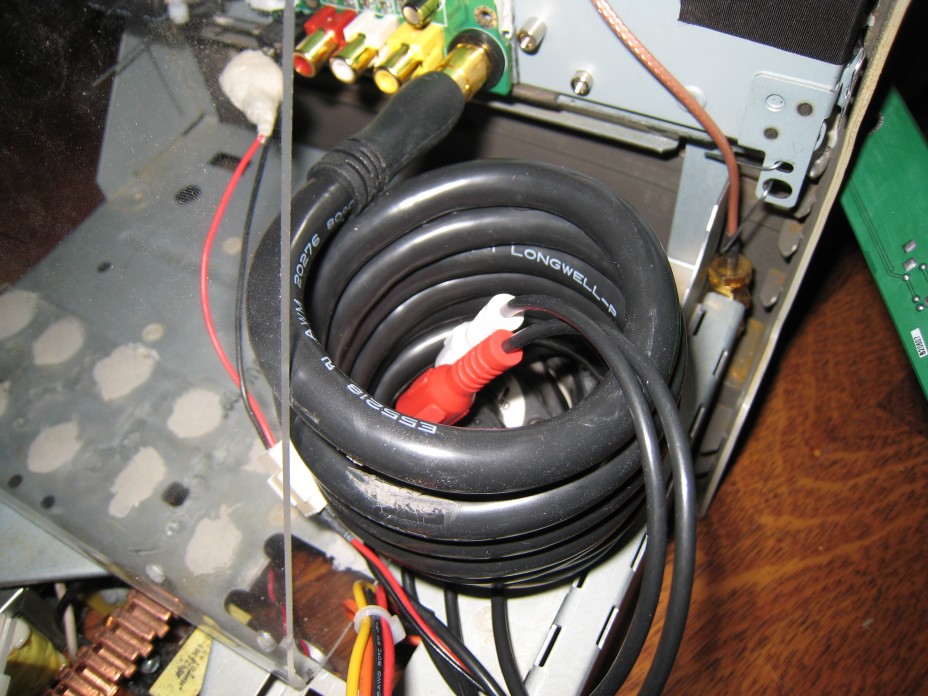

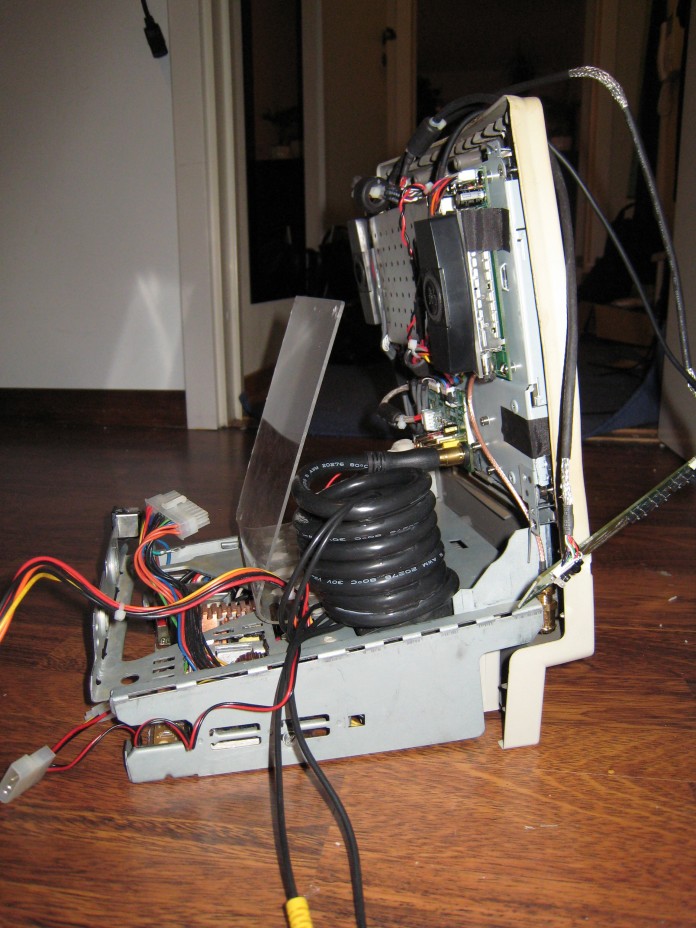

Denne merkverdige spiralen er en sammenlimt TV-ut-kabel som jeg ikke tror jeg kommer til å gidde å forkorte. Dessuten ser den festlig ut slik.

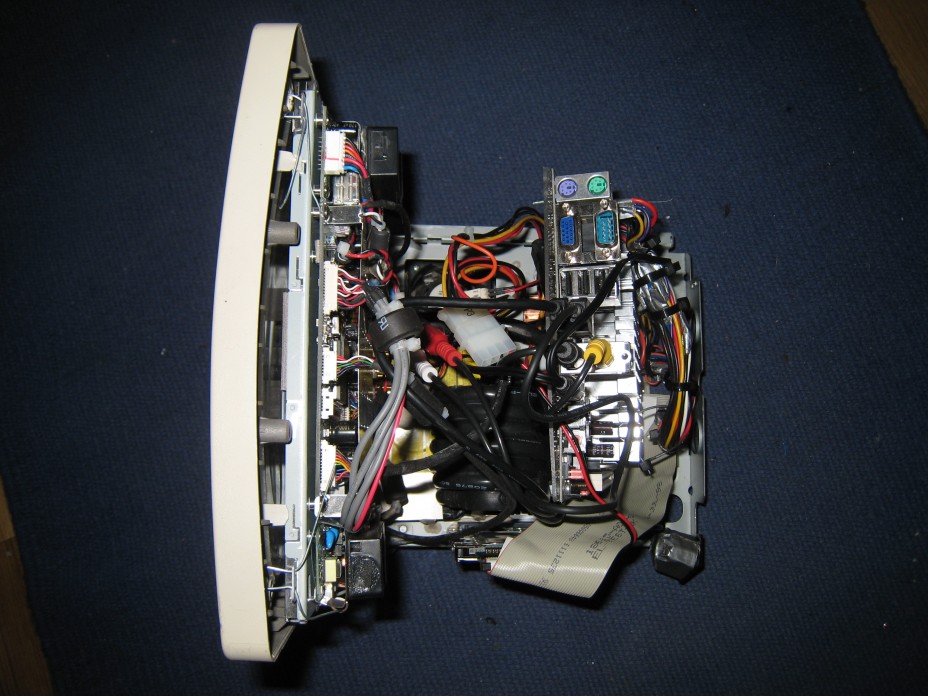

Strømforsyningen under der...

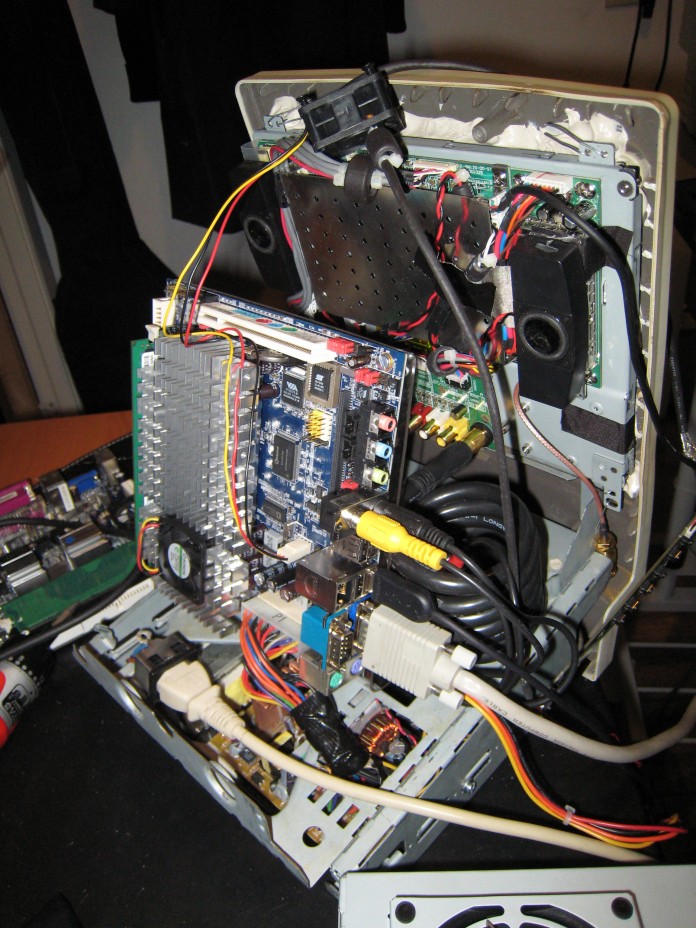

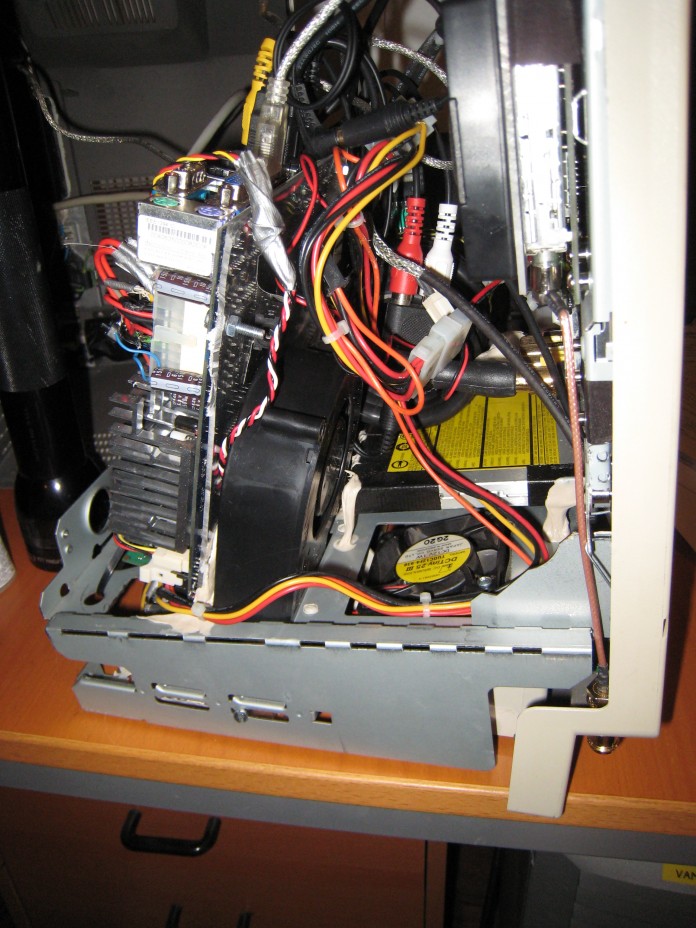

Og enda en vinkel.

Endret 9. september 2011 av bolt

[PacAnimal]

Steg 8 - oppgradering

EPIA-M-kortet jeg fikk tak i hadde bare 800MHz... litt lite etter min smak. Det nye har 1.5GHz, og er således mer brukandes

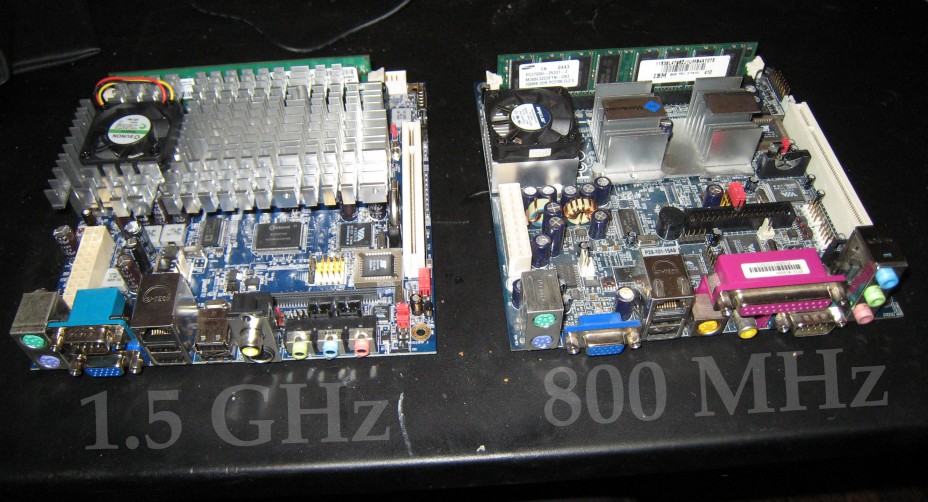

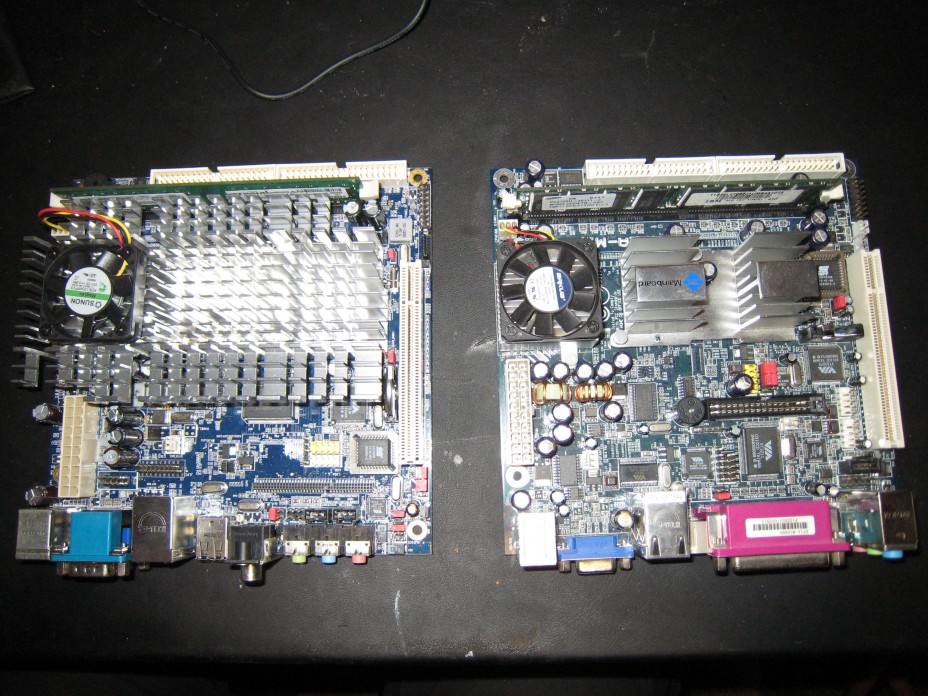

Nytt kort til venstre



EPIA-EN15000G med en VIA C7 1.5GHz prosessor. Et av de kraftigste VIA-kortene så langt. Her skal det bli kanon-mac



Overblikk...



Skruehullene er selvsagt de samme, så det nye kortet går rett på plass.

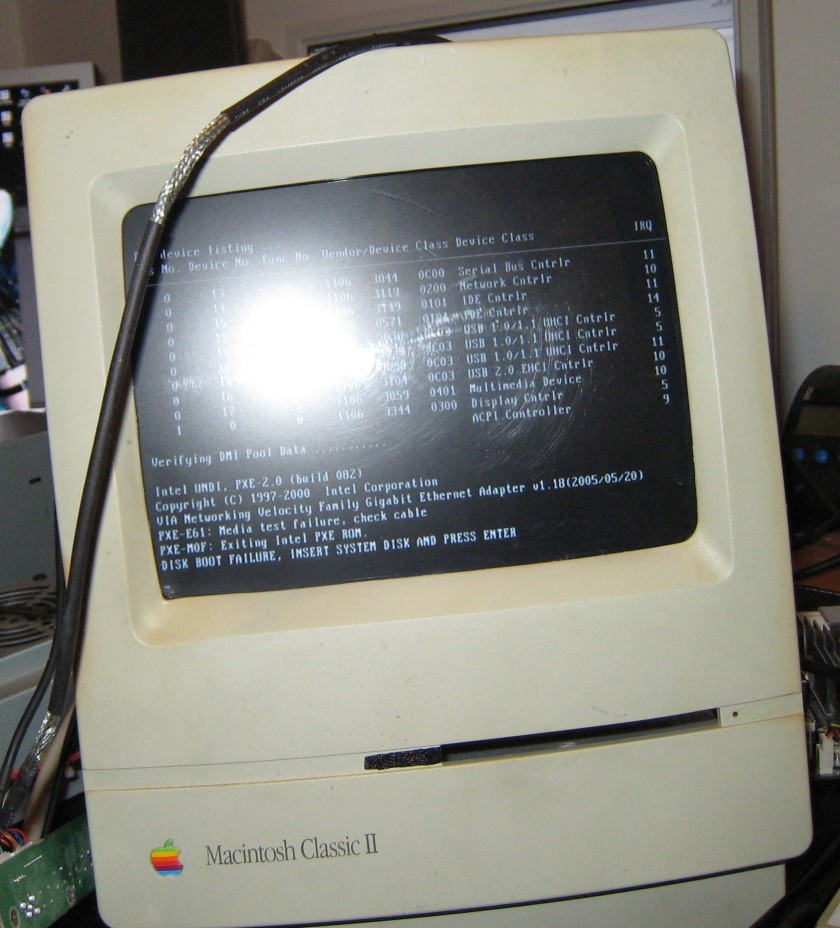

Og jammen fungerer det.



Med nylakkert skjerm er bildet krystallklart

Kameraet gjør derimot ikke en strålende jobb med det...

Endret 9. september 2011 av bolt

[PacAnimal]

For de som måtte lure: Nei, prosjektet er ikke ferdig og ja, jeg har tenkt å gjøre det ferdig og slenge ut massevis av flotte bilder



Jeg var inne i avsluttende eksamen og hadde følgelig en negativ mengde fritid, noe som nå er korrigert. Begynner igjen med dette prosjektet straks forefallende arbeid er utført

[PacAnimal]

It's aliiiive... again.



Etter langt om lenge og lenger enn langt så har jeg nå satt av litt tid til å oppdatere denne tråden igjen. Casemodden er ferdig for lengst, men jeg har ikke fått lagt ut noenting om det enda. Uansett... her kommer'e!



Steg 9 - dvd-brenner

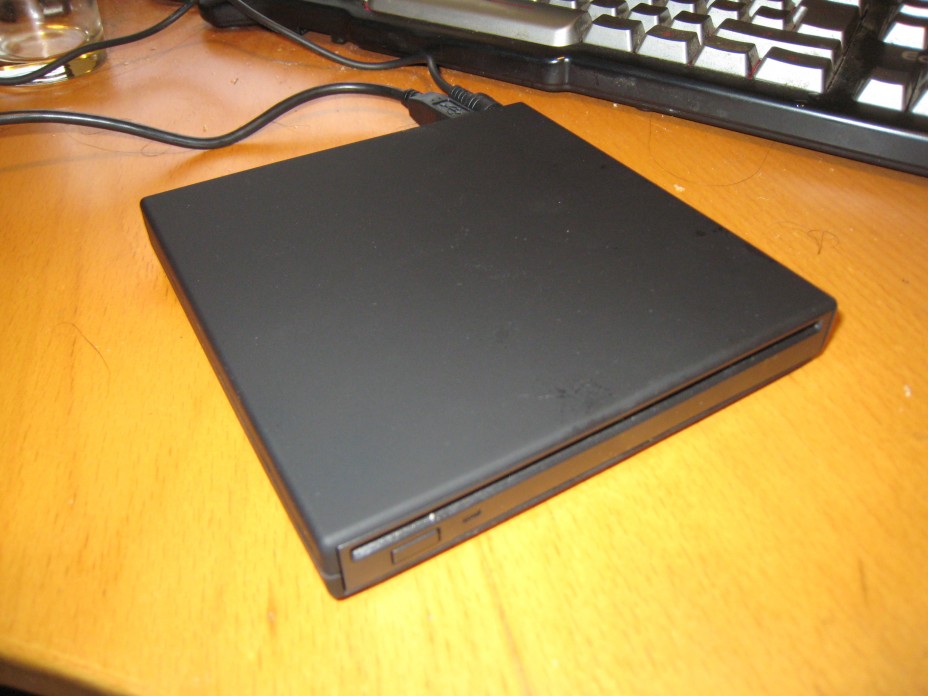

Denne ble kjøpt inn i håp om at den er flink til å spytte plater langt ut av skallet sitt, og det er den jammen!

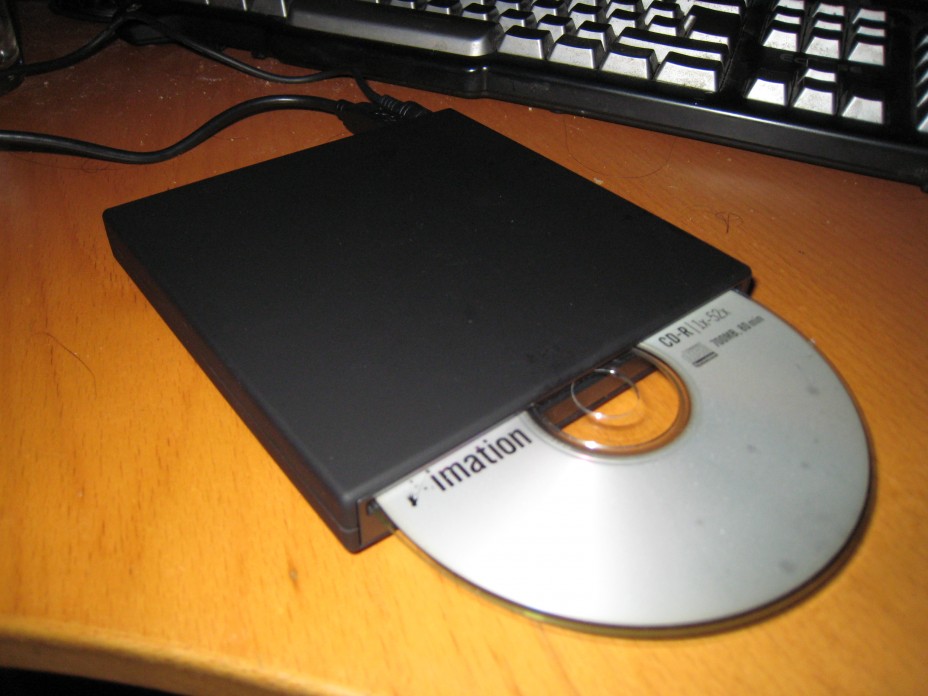

Se så langt ut platene kommer!

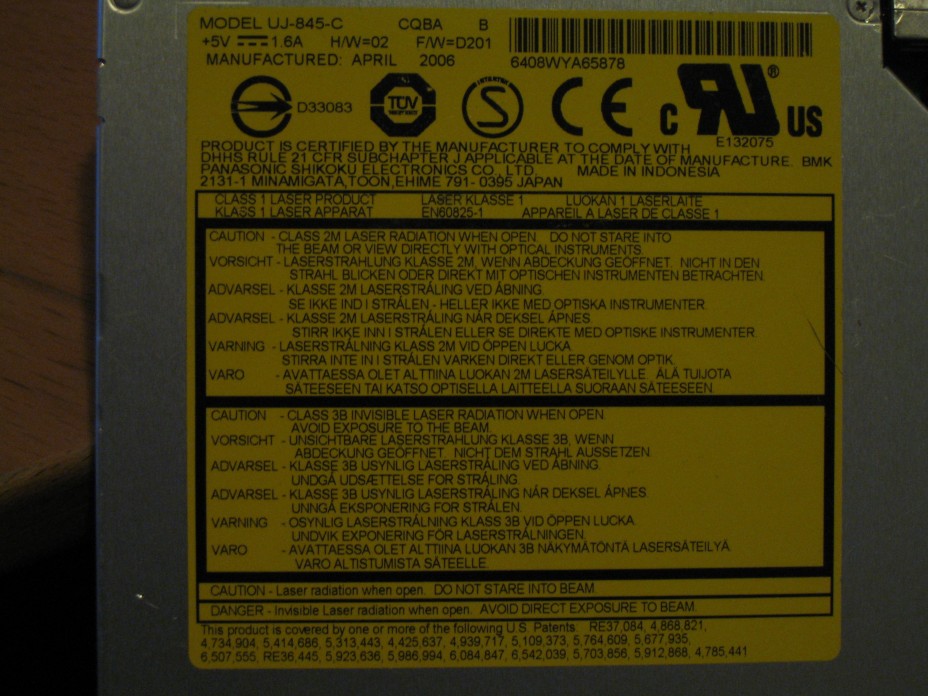

Bilde av klistremerket, i tilfelle noen vil få tak i den samme spilleren til en casemod. Denne er fra eBay...



Har dessverre ikke noe bilde av bare DVD-brenneren montert, men den er bak harddiskholderen der...

Endret 9. september 2011 av bolt

[PacAnimal]

Steg 10 - kontakter på baksiden

Det er selvfølgelig et mål å holde også baksiden av maskinen mest mulig original. Lydutgangen og strømpluggen ble derfor gjenbrukt, og lydutgangen får gi ifra seg noe den aldri har gjort før - STEREO!

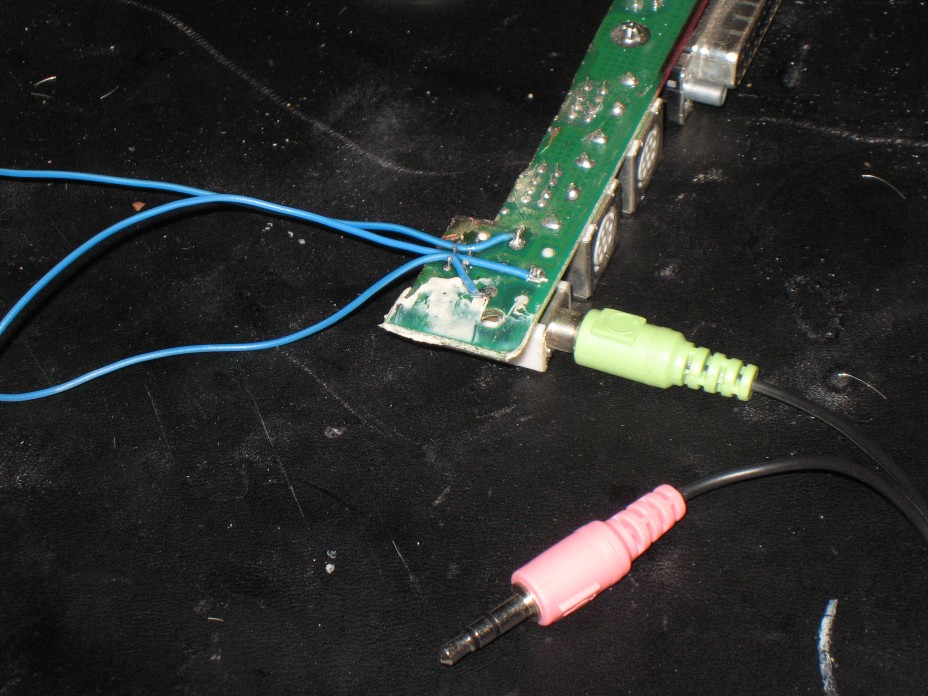

Nye ledninger fra lydkortet til lydutgangen, som merkelig nok var en stereoplugg med mono i.

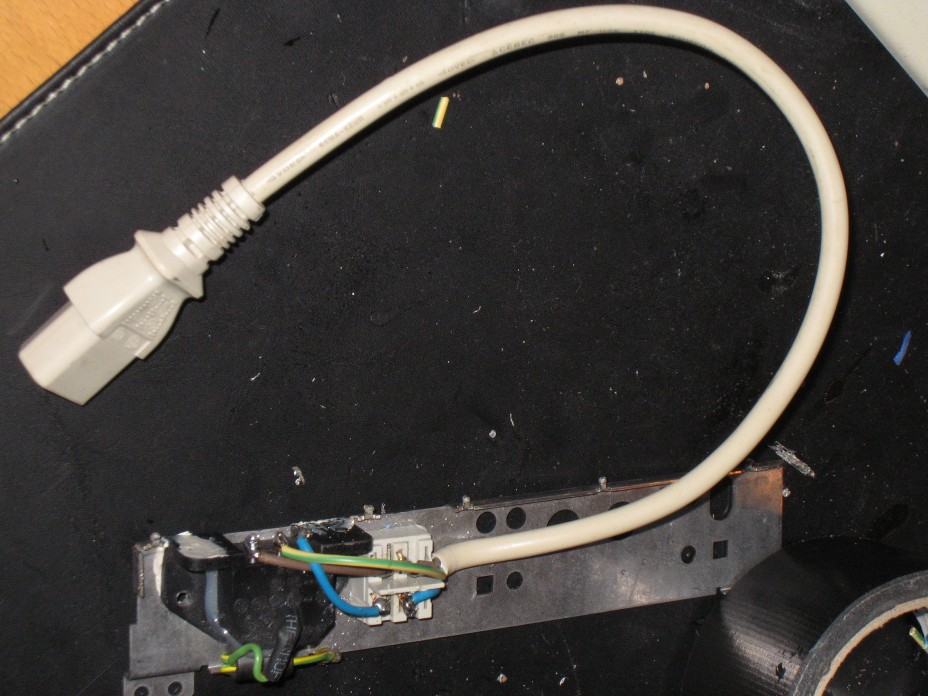

Loddet på en vanlig dataledning etter strømbryteren på baksiden. Denne ledningen skal gå inn i PSU'en inne i hackintoshen. Med andre ord kan man fra utsiden plugge inn strøm samme sted som før og bruke den gamle power-knappen.

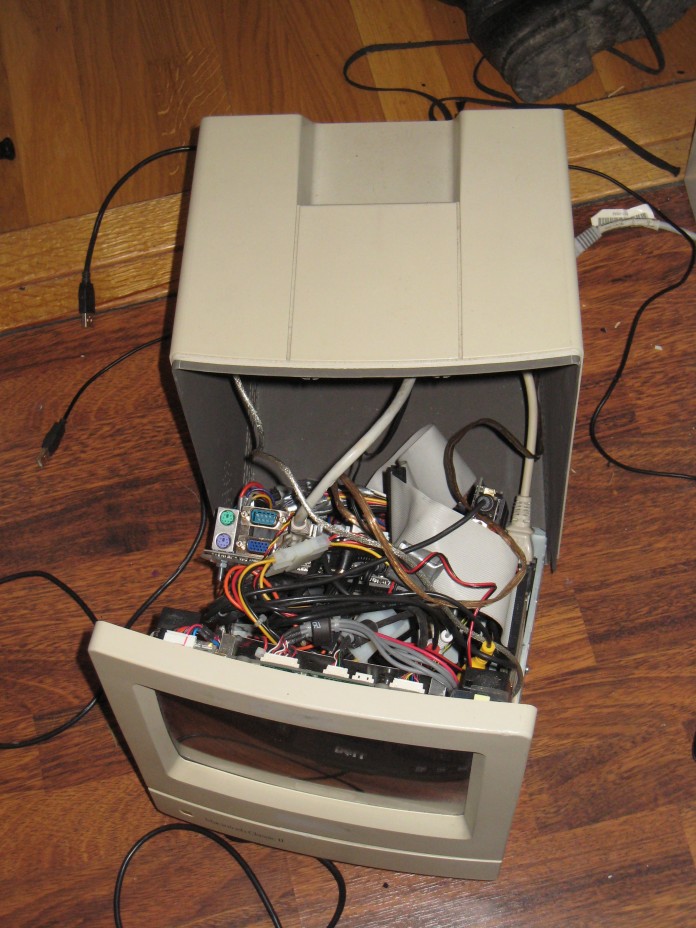

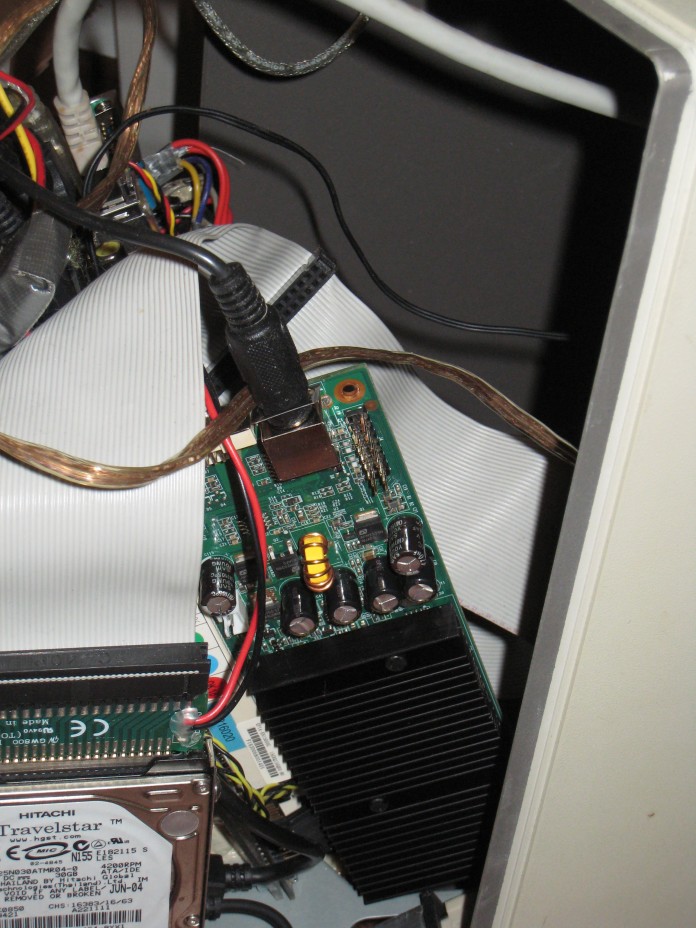

Innsiden av kabinettet. Her er både strøm og lyd, samt en USB-hub på plass. Senere skal det også en nettverksplugg her.



Nettverksplugg på plass. Dette kunne vært penere.

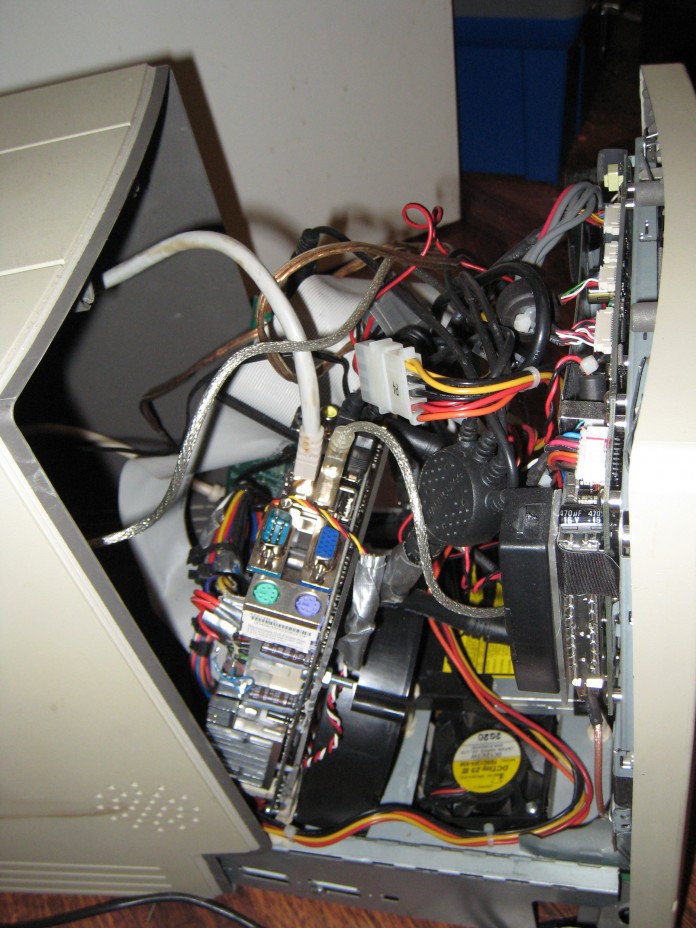

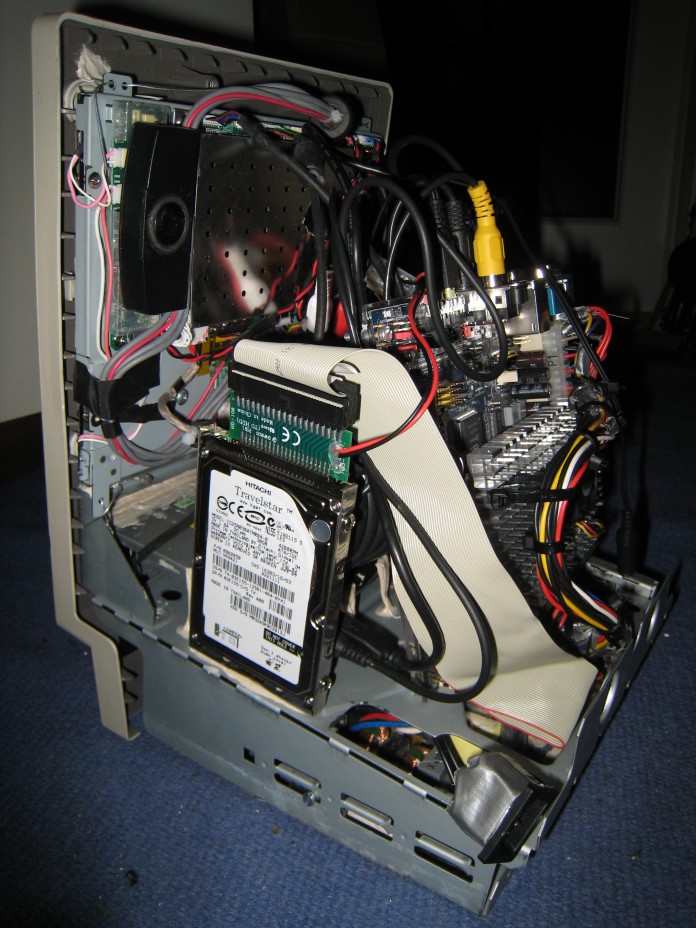

Oversiktsbilde. Her er også harddisken på plass.

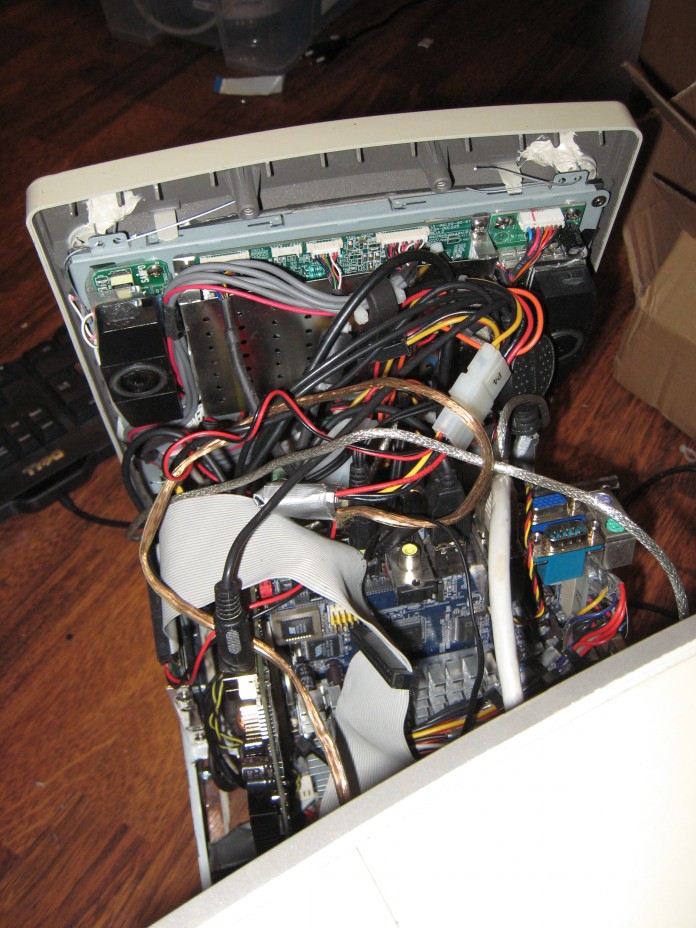

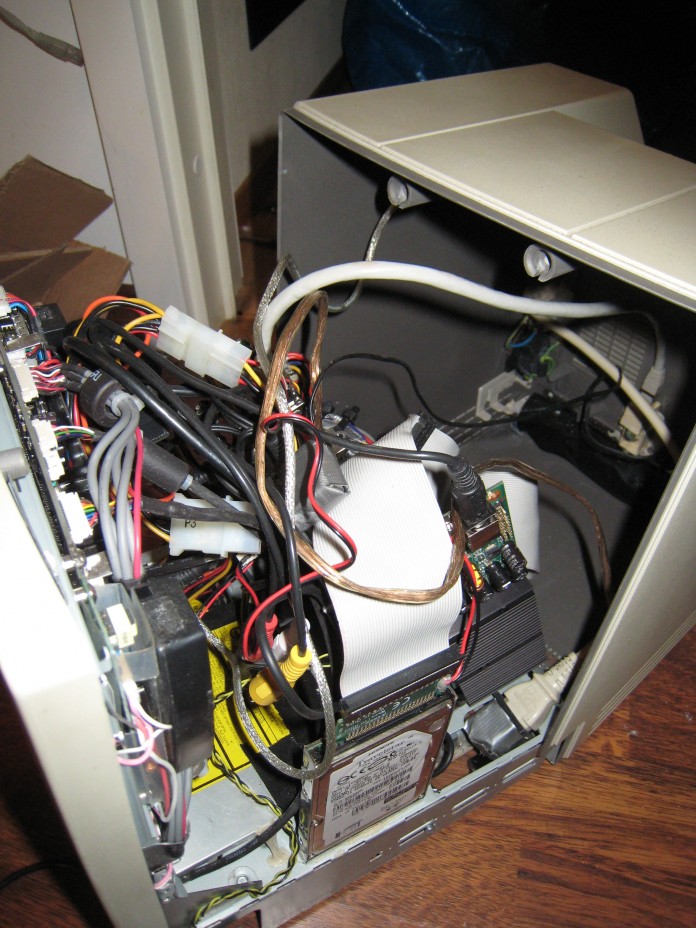

Ett til, ovenfra.

Endret 9. september 2011 av bolt

[PacAnimal]

Steg 11 - testing



Virker alt fortsatt?

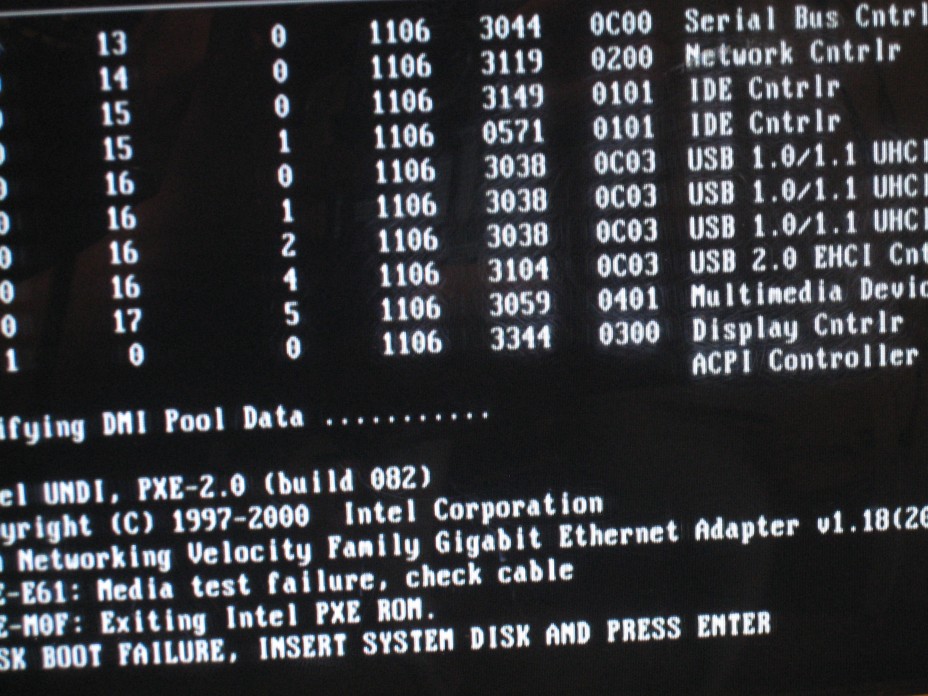

Testinstallasjon av Debian. Maskinen kunne faktisk boote fra USB-DVD, men det tenkte jeg rett og slett ikke på akkurat da.



Det viste seg å bli rimelig varmt nede hos PSU'en, så jeg måtte til med med kjøling.

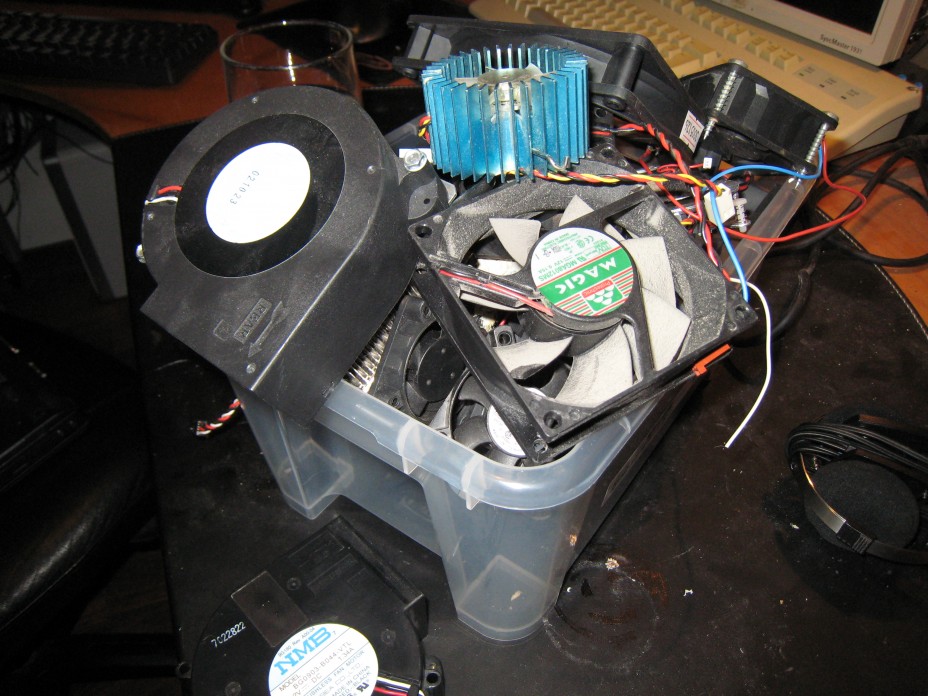

Hva har vi i vifteboksen, tro?



Med ny trommelvifte som guffer luft ned til PSU'en ble alt meget bedre.





Så var det å få tak i et ålreit PCI-skjermkort med god TV-ut funksjon... samt at jeg revurderer å amputere den lange snurrete TV-ledningen som tar så mye plass.



Endte med å gjøre begge deler, men har ikke bilder av det enda. Skal åpne boksen og ta noen i morgen. Lover.

Endret 9. september 2011 av bolt

[PacAnimal]

Steg 12 - emulator

Kunne ikke dy meg. Den gamle svart-hvitt skjermen er nå erstattet med farger, men ellers ser det jaggu likt ut!



Endret 9. september 2011 av bolt

[PacAnimal]

Ferdig!

Her er noen bilder av den ferdige maskinen



Skjermkabelen ble kuttet ned og loddet sammen igjen til en akseptabel lengde.

Nytt skjermkort: EVGA Geforce 6200 256MB PCI (ja, PCI, hovedkortet har ikke annet. lykke til med å finne et bedre skjermkort til PCI-porten som også er vifteløst og i lavprofil...)



Er ikke store boksen, dette...



Jupp

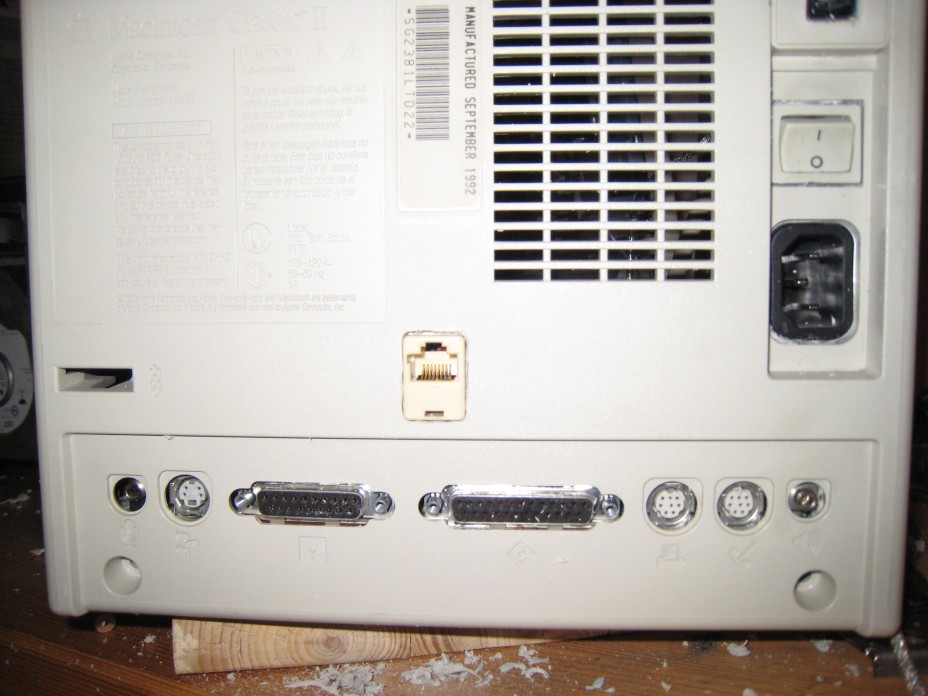

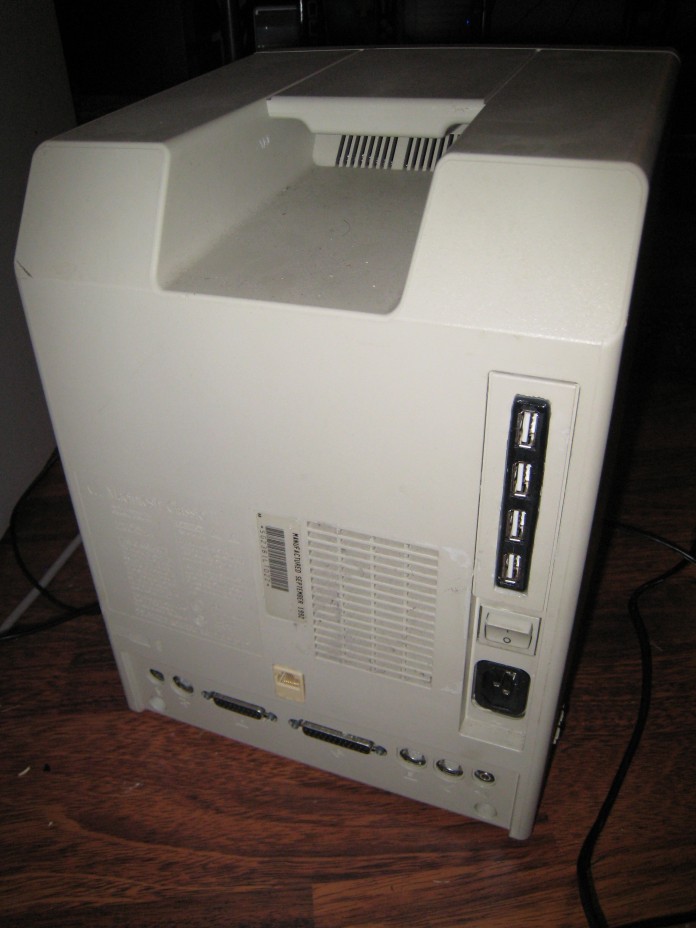

Baksiden, med USB-hub og nettverkskontakt. På-knappen, strømkontakten og lydutgangen er koblet til. Resten av portene er "døde" så langt. Får se om jeg gidder gjøre noe med dem.



Windows XP (maskinen dual-bootes med Debian Linux)

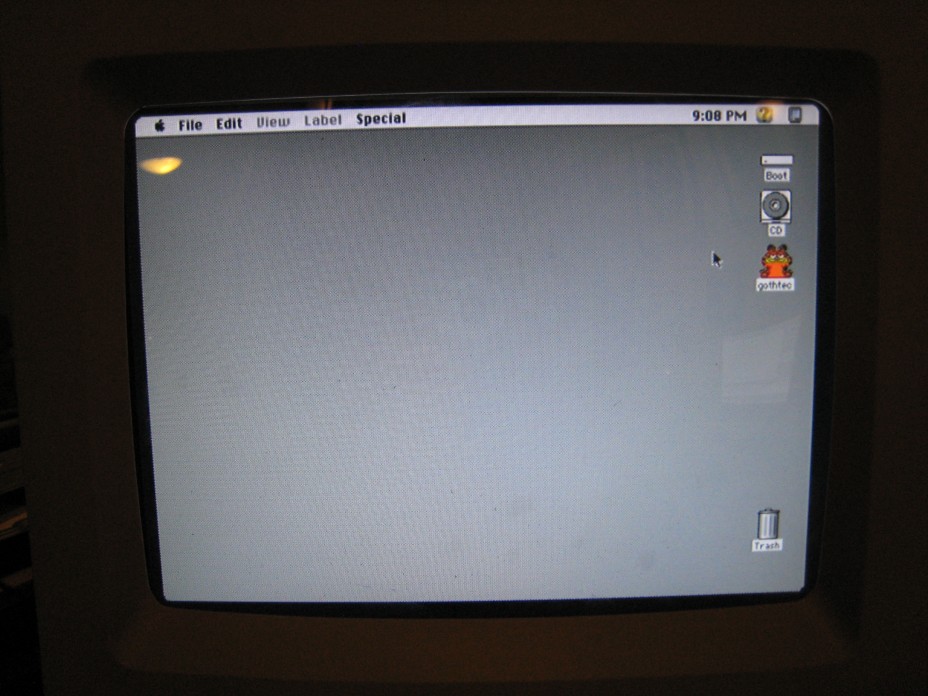

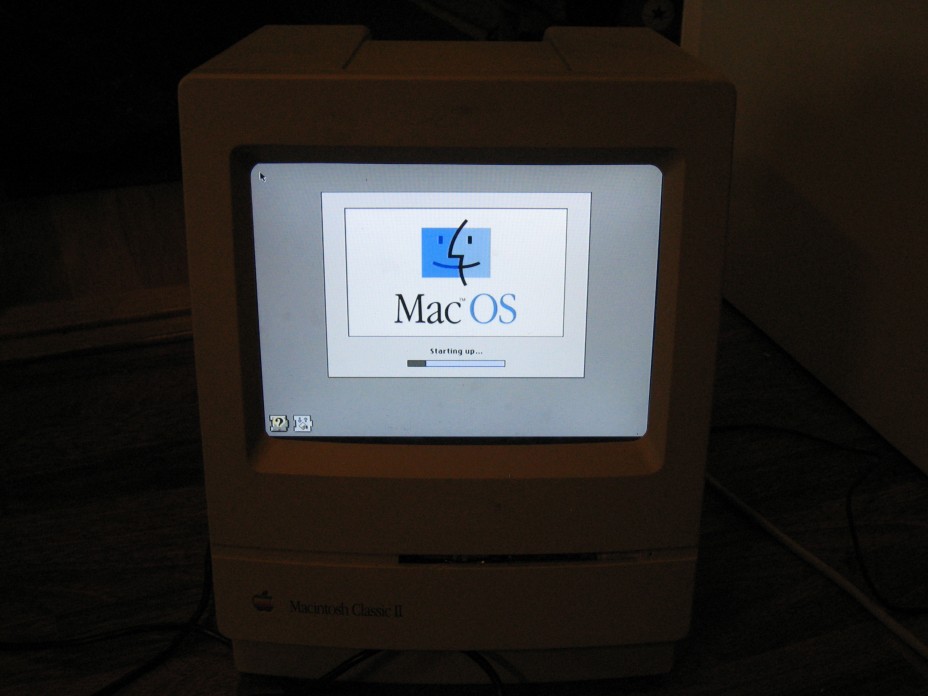

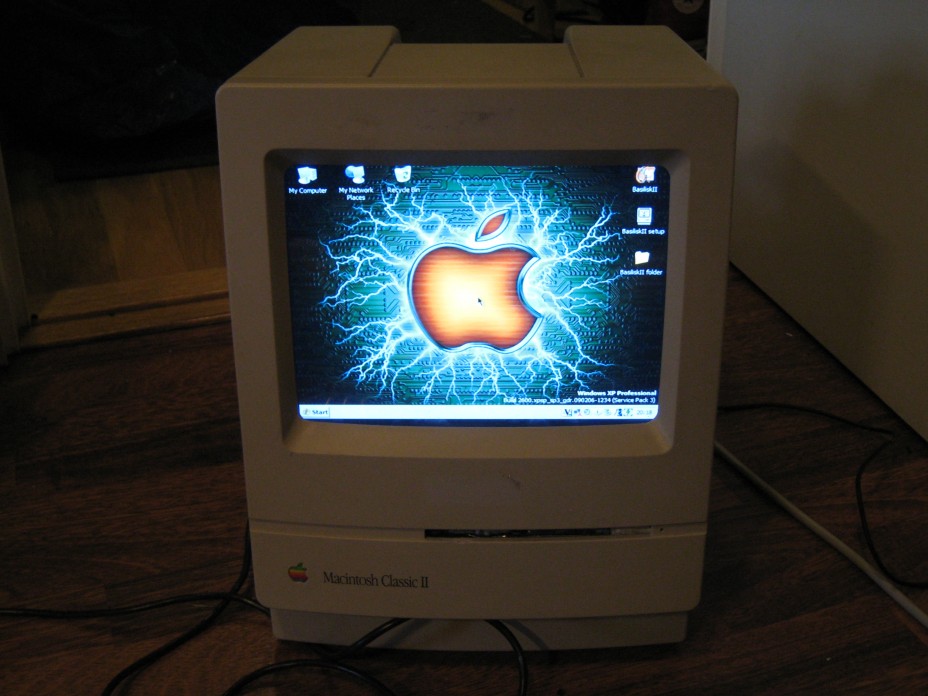

Mac OS, som virker i emulator både under Windows og Linux (Basilisk II)



Innmat



Mer innmat



EVGA Geforce 6200.......



Her er det ikke lenger noen svær rull med skjermkabel



Innsiden av skjermen





Det kommer en liten video og... straks jeg får stappet den sammen.

Endret 9. september 2011 av bolt

[PacAnimal]

Video!

En liten youtube-video jeg snekret sammen. Min første youtube-video!





Vær gjerne litt snill om du rater/kommenterer på youtube. Det er den første videoen jeg noen sinne har laget. Jeg er ikke flink

Endret 13. august 2009 av bolt
