Voltmodsarkiv for skjermkort og hovedkort.

[hifiking]

Det er bare å legge ut bilder, og følger du malen jeg har satt opp så blir det enda bedre, med mindre du har gode forslag til endringer. Jeg legger link til førsteposten.



Skjermkort:

Asus 8800GS/9600GSO/8800GT 1GB, vmods

ATI 3870, vcore og vmem

ATI 4850, vcore og vmem

ATI 4870, vcore og vmem

ATI 4870X2, vcore og vmem

Club3D 8800GT, vmod

Dell 8600M GT DDR2, vmod

Gainward 8600GT, vcore og vmem

Gigabyte 8800GT, vcore og vmem

nVidia 280GTX, vcore

nVidia 7600GT (256), vcore

nVidia 7900GT, vmod

nVidia 8800GT/GTS (512), vcore, vmem, ovp og ocp

nVidia 8800GTX, vcore og vmem

nVidia 9800GX2, vcore og vmem

nVidia 9800GTX, vcore, vddq og vmem

XFX 8400GS, vcore og vmem





Hovedkort:

Asus Commando, vcore, vdroop, vdimm og vmch

Asus L1N64WS SLI(WS/B), vcore og vmem

Asus P5K Deluxe/P5K-E/P5K Premium, vDrop mod & Quad mod

Asus P5K3 Deluxe, vcore, målepunkter og vmch

Asus P5E, blyant vDrop mod

Asus P5W64, enkel blyant mod

Foxconn C51XEM2AA, vmem

GA-EX58-UD5, vcore, vmem og vdroop

Gigabyte P35-DQ6, målepunkter

Gigabyte 965P DQ6, vmem

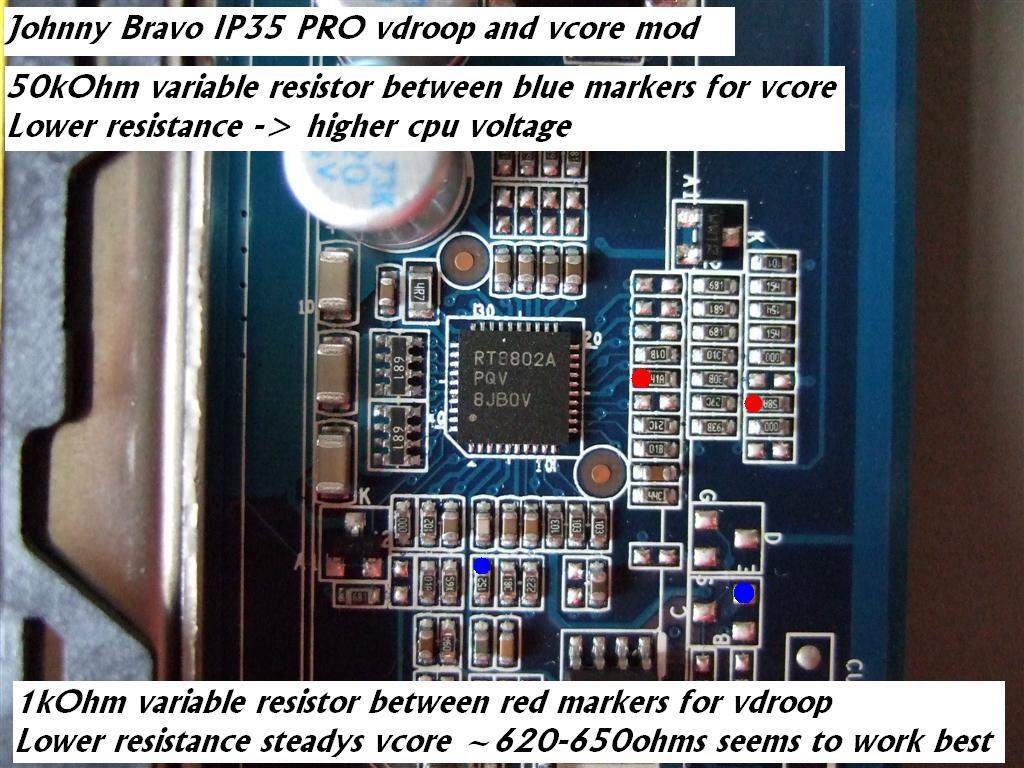

IP35 Pro, vcore og vdroop

Msi P35 Neo2-fr / Platinum, vdroop

nVidia 680i, vcore og vdrop

nVidia 790i, vcore og vdroop





Ymse:

Vmod direkte på LGA 775 CPU'er







Her kan du kjøpe VR's i forskjellige størrelser.

Loddeguide.

Endret 27. desember 2008 av hifiking

[hifiking]

XFX 8400GS Vcore mod, deler: 10kohm VR





Vmem, deler: 20kohm VR



Takk til DaWaN og DesertShooter

[hifiking]

nVidia 680i vdrop og vcore, deler: 100kohm VR og 50kohm VR

Bedre kjøling...



Takk til de som er nevnt i bildet.

Endret 18. april 2008 av hifiking

[hifiking]

Gainward 8600GT vmem og vcore, deler: 2stk 20Kohm VR



Takk til VR-Zone

Endret 10. april 2008 av hifiking

[hifiking]

nVidia 8800GT/GTS (512) vcore og vmem, deler: 500ohm VR og 20Kohm VR



8800GT OCP, nødvendig ved vcore over 1.42v Trengs hvis du opplever følgende: Bildet fryser, så blir det svart.



8800GT OVP, nødvendig for peak vcore over 1.7v



Takk til "ukjent"

Endret 30. mai 2008 av hifiking

[Carl Sagan]

ATI 3870 referansedesign

100k ohm for VCore og 80-100k ohm for VGDDR

Takk til: Rumon, Miwo, largon, Kyky, pinto, pitya

Blyantmod

Deler: Blyant: Ikke så nøye egentlig, men best resultat med 4h og 4b.

Takk til: Random Murderer

[hifiking]

nVidia 8800GTX vcore og vmem, deler: 400ohm VR og 20Kohm VR



VCORE



VMEM



Målepunkter





Takk til VR-Zone

[fdl]

[Sindre Aleksander]

Asus P5K Deluxe/P5K-E/P5K Premium vDrop mod:



Endret 11. april 2008 av Sindre Aleksander

[Sindre Aleksander]

nVidia 9800GX2 vGPU & vMEM:

vGPU:









vGPU Read:







vMEM:





vMEM Read:





Takk til K|ngp|n og VR-Zone.

[TordO]

Flott tråd dette her:) Har et par spørsmål ang. hwmods, vmodding og VRs, håper det er greit å spørre om ting i tråden, eller er det en ren bilde/mod tråd?



Anyhow, problemet er at jeg har et Vmoddet 8800GTX kort (ikke moddet av meg selv) og nå i dag skulle jeg sjekke over spenningene og justere dem litt.. har ikke gjort det nå særlig før, så jeg gikk forsiktig fram.. Jeg skrudde litt på VR'ene (veldig lite av gangen) og sjekket kontinuerlig spenningene på både VGpu og VMem, men jeg tror jeg har vært litt ustø på hånden og kommet borti noe som jeg ikke burde ha kommet borti, for plutselig måler jeg 0.02V på både VGpu og VMem, og skjermen er lilla. Nå får jeg ikke bilde fra kortet, men det viser tegn til liv ved at det piper hvis jeg ikke har i 6-pins kontakten når jeg starter det.



Noen innvendinger på dette?



Takk for alle svar, TuppenX2

[hifiking]

Prøv å løsne jordinga, den kan du enkelt feste igjen uten å lodde.

[TordO]

Det tror jeg neppe går, siden alt av ledninger er loddet til kortet...

[Carl Sagan]

Det tror jeg neppe går, siden alt av ledninger er loddet til kortet...

Bare kutt av den ene ledningen mitt på omtrent, så kan du heller spleise den på igjen etterpå..

[TordO]

Har ikke kuttet kablene enda, men testet en gang til om jeg får noe respons på spenningene når jeg vrir på VR'ene, men nei.. VGpu står fast på 1.38V og VMem på 2.25-2.26V... Et litt noobish spørsmål: hvordan stiller jeg opp spenningen? (i tilfelle jeg har misforstått alt:P) hvilken vei skal jeg skru for å få lavere motstand aka høyere spenning?

[hifiking]

Du kommer deg ikke under default spenning uansett hvor høy motstand du har.

[TordO]

den er jo grei nok, men default spenning på 8800GTX er 1.25V.. og jeg måler 1.38V...

[Carl Sagan]

den er jo grei nok, men default spenning på 8800GTX er 1.25V.. og jeg måler 1.38V...

Kapp av den ene ledningen og prøv, så får du standard spenning..

[TordO]

Eneste er at bios'en er moddet, slik at kortet hele tiden kjører på 750mhz core og 1050mhz mem. og vet ikke om kortet klarer å kjøre på det på stock, men har ingenting å tape med å prøve:P

kan btw poste et bilde av modden...



Bilde 1

Bilde 2



Her ser dere bilder av Vmodden...

Endret 16. april 2008 av TuppenX2

[hifiking]

Tror kortene kjører på en annen frekvens i bios uansett, noen som vet dette slik? Har hatt det samme problemet selv, moddet biosen og så tatt av vmodden før jeg har satt tilbake biosen. Men har da koblet opp vmodden igjen uten å prøve engang.
