trenger hjelp med styrestrømskjema. start og stopp fra 2 steder

[ufftest]

Jeg trenger hjelp med et styrestrømskjema. der man kan starte og stoppe motoren fra 2 steder.

det er lenge siden jeg har drevet med automatikk, eneste jeg har kontroll på er dreieretningsvender og sånt men her står jeg fast.

Endret 23. mars 2008 av ufftest

[SirAmp]

Velkommen til forumet!

start og stopp fra to steder er lett stopp bryteren må være i serie, mens startbryteren må være i paralell

Endret 23. mars 2008 av SirAmp

[ufftest]

Velkommen til forumet!

start og stopp fra to steder er lett stopp bryteren må være i serie, mens startbryteren må være i paralell



takk for det, men jeg lurte på om det var noen som kunne være behjelpelig med og tegne det inn på skjemaet mitt.

[Nedward]

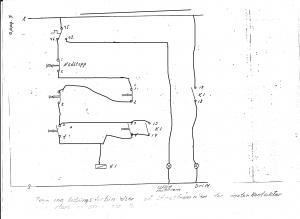

Dette er løsningen jeg kom fram til. Jeg anbefaler deg å tegne skjema på nytt, slik at det blir ryddigere. Også burde du prøve å forstå det skikkelig, for på en eksmane er det ikke sikkert du har stort annet enn ditt eget hode til hjelp.



Du må også ha en ledning fra A2 på kontaktorspolen til L2/N. Glemte å tegne den inn .

Endret 24. mars 2008 av Dj_eLmO

[ufftest]

Dette er løsningen jeg kom fram til. Jeg anbefaler deg å tegne skjema på nytt, slik at det blir ryddigere. Også burde du prøve å forstå det skikkelig, for på en eksmane er det ikke sikkert du har stort annet enn ditt eget hode til hjelp.



Du må også ha en ledning fra A2 på kontaktorspolen til L2/N. Glemte å tegne den inn .



Tusen takk, pleier som regel og tinne det ut av meg selv men finner ikke den gode gamle automasjonsboka mi.
