[Løst]Hjelp til OPAMP

[eLangedal]

Noen som kan si meg hvilke motstander som bestemmer forsterkingen i en kobling med en OPAMP?

Hvordan skal de være plassert i forhold til OPAMPen ?

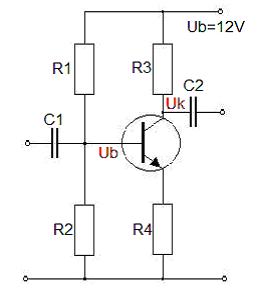

Visst dere ser vedlegg, så hadde jeg satt stor pris på om noen kunne fortelle meg hvile motstander som bestemmer forstekningen i denne koblingen.

Haster.

Takk.

[eLangedal]

Og hvordan finner jeg R4?

Har følgende verdier:



UR3 = 6V. (Uk = Ub/2 + UR3 = 12V/2 + 6V = 6)



IK = U/R => 6V/600 Ohm = 0,01A



IB = IK/Hfe => 0,01A/100 = 0,0001A



IR2 = U/R => 12V/1700 Ohm = 0,00706A



Ub = Uk + UR3 => 6v + 6V = 12V



R4 = ?

[Hrodebert]

Stenges etter trådstarter sitt eget ønske.
