Skal ta elektrikker fagbrevet - Hjelp!

[kallstrom]

Jeg har fått i oppgave å starte en motor automatisk i stjerne/trekant. Den skal startes ved en startknapp, og skal stoppe automatisk etter 15 sek.



Jeg må lage styre og hovedstrøm.



Noen som har noen forslag til hvordan jeg kan løse problemet?



Har glemt det meste fra motor styring:(

[Cerwell]

Jeg har fått i oppgave å starte en motor automatisk i stjerne/trekant. Den skal startes ved en startknapp, og skal stoppe automatisk etter 15 sek.



Jeg må lage styre og hovedstrøm.



Noen som har noen forslag til hvordan jeg kan løse problemet?



Har glemt det meste fra motor styring:(



En 3 fasemotor kan normalt kobles i både X & Y på koblingsbrettet.

Det er her kontaktorer tar over jobben.



Bruk kontaktorer for å vende mellom X & Y.

Bruk timer (forsinket inn) for å flytte styrestrømmen fra X til Y.

Bruk timer (forsinket ut) for å stope motor.



Forriglinger:

Styrestrøm kobles som holdestrøm gjennom kontaktor om startknapp med automatisk retur brukes. (Slik at motor kjører også etter at du har sluppet knappen)

Styrestrøm kobles gjennom både X & Y kontaktor på en måte som garanterer at de aldri kan kjøre samtidig.



Kjør først oppsettet med spenning kun på styrestrømskretsen.

Da får du kontrollert at alt jobber som det skal før du legger spenning på motorkurs.

[kallstrom]

Takk for svar, setter veldig stor pris på det!



Når det gjelder timerene, må ikke disse være plassert på hjelpekontaktorer?

Slik at det tilsammen blir 5 kontaktorer.



De kontaktorne til Y/D venderen blir jo montert med hjelperele?



Jeg skulle også ha varsel lamper for start/stopp

[Melkekartong]

Timerne fungerer som en egen kontaktor, bortsett fra at det er forsinket inn/ut avhengig av type. Jeg mener det skal være mulig å feste en hjelpekontaktor på timeren.



Anlegget vil bestå av tre kontaktorer, to timere og en motorvernbryter.



Når skal du være ferdig med dette?

[kallstrom]

Skal igrunnen ha en planleggingsdel ferdig til onsdagen.



Husket bare noe om at vi måtte montere hjelpekontaktorer for timere på skolen, men viss jeg kan kan samkjøre timeren og rele'et, hadde det hjulpet godt på plassen i skapet.





Edit: Kan foressten opplaste arbeidet jeg gjør etterhvert, slik at det kan bli til hjelp for andre.

Endret 29. februar 2008 av kallstrom

[kallstrom]

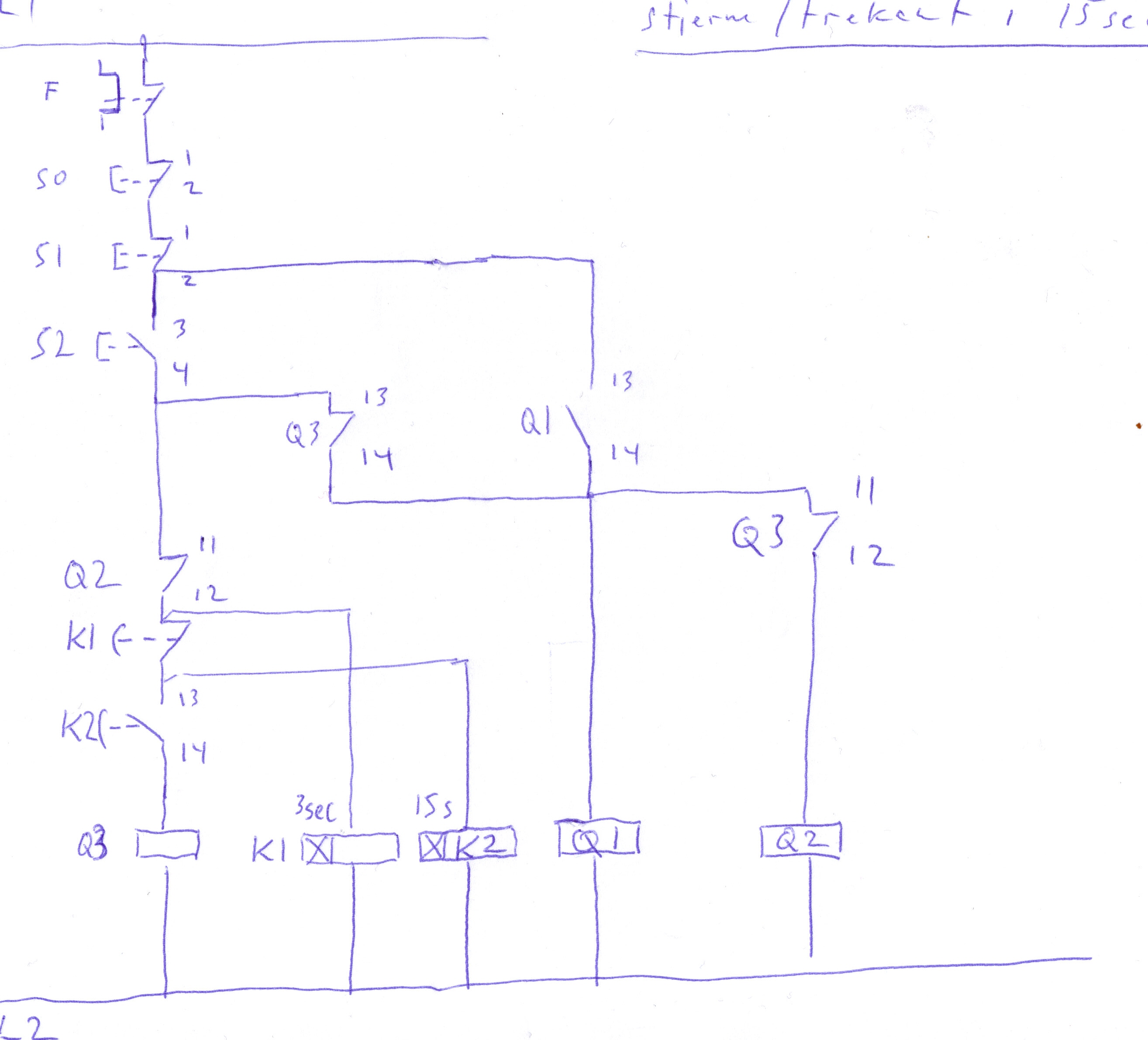

Jeg undersøkte litt om tidsrele nå. Trengte ikke å plassere disse på en kontaktor. Men jeg må ha hjelpereleer på kontaktorne. Jeg har prøvd å laget en styretegning.



Viss noen med større kunnskap på dette området enn meg komme med noen kommentarer på tegningen hadde jeg satt pris på dette

Endret 1. mars 2008 av kallstrom

[Cerwell]

Kan du fortelle litt om komponentene og hva du har tenkt?

F.eks. så ser S0 & S1 ut til å ha samme funksjon.

Gjør også tydeligere hva som er åpen og lukket funksjon (Q3.11-12 / Q3.13-14)

[kallstrom]

Har fått hjelp til styringen. jeg måtte legge det ene tidsreleet på hovedkontaktoren. Jeg hadde satt begge inn på stjerne.

[realf]

her er koblingskjema visst det kan hjelpe

HOVEDSTR_MSKJEMA.doc
