Hjelp. Elektronikk oppgave

[Iron_flames]

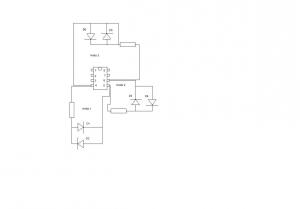

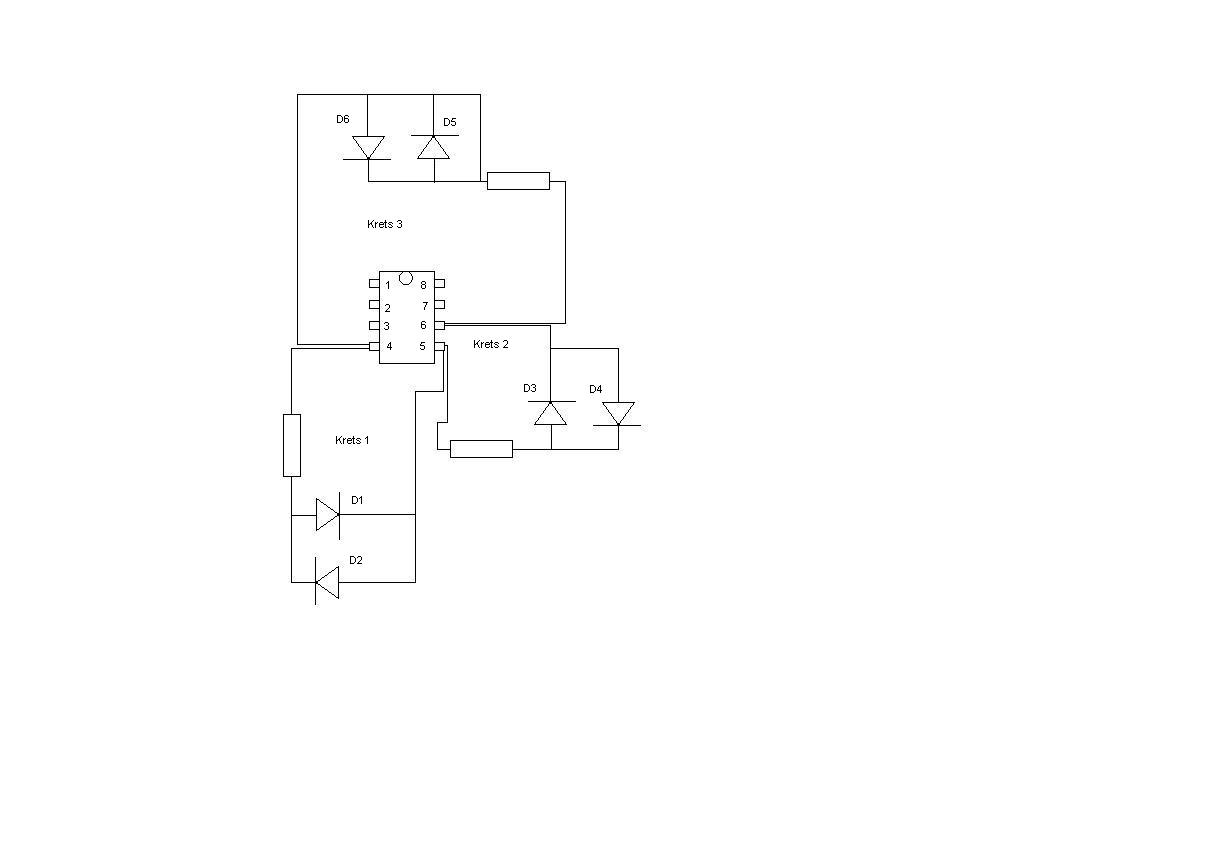

Jeg har fått en oppgave der jeg skal forklare hvordan en og en av led-diodene i kresten kan tennes i gangen.

[Falstaff]

Prøv å lag en sannhetstabell.



Hva skjer om pinne 4 og 5 er lav mens pinne 6 er høy?

[Iron_flames]

Prøv å lag en sannhetstabell.



Hva skjer om pinne 4 og 5 er lav mens pinne 6 er høy?





Diode 5 lyser? hvis 4 og 5 er høy da?

Endret 25. februar 2008 av Iron_flames

[Falstaff]

Diode 5 og 4 vil lyse.



Om 4 og 5 er høy vil ingen av diodene lyse siden det ikke er forskjellig spenning mellom anoden og katoden på dioden.







Det lyser aldri en og en diode i kretsen, om du lager en sannhetstabell så vil du se det.
