Ringjord på enebolig

[Footy]

Sitter her med en oppgave...

et av underpunktene er at jeg skal forklare hvordan ringjord på en ny enebolig skal legges. Men sliter litt med å finne noe om det... det jeg har tilgjengelig er NEK og Montørhåndboka..



Eneste info jeg egentlig har fått med meg er at jeg skal bruke en 25mm2 CU kabel...



noen som har noe info? takker

[ragstian]

Hei.



Kanskje du kan finne noe du kan bruke her:

http://www.elit.no/web-content/images/imag...2005-skjerm.pdf

http://www.erico.com/public/library/fep/LT1047_CDW.pdf

http://www.infoblad.no/INFOblad/over/4.htm

http://www.el-tjeneste.no/cms/dokumenter/B...yre-jording.pdf



De neste er danske og svenske - det er sikkert andre krav i norge enn i disse landene men noe av infoen kan være nyttig allikevel.



http://www.dandel.dk/upload/jordingsanlaeg.pdf

http://www.elrond.se/Download/Potential2007.pdf



Good Luck

Endret 11. februar 2008 av ragstian

[BigJaffa]

Ringjorden kan du legge i grunnmuren.

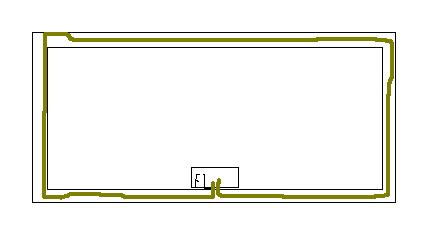

Her er eit bilde korlis den skal legges.

Endret 11. februar 2008 av BigJaffa

[Alfaromeo]

Her strides vel egentlig de lærde. Men om du tenker at ringjorden skal beskytte folk rundt huset, så er det bare til å rulle den rundt huset. Gjerne i fuktig jord da dette leder bedre en pukk/singel.

[BigJaffa]

Med å legge den i grunnmuren slepper du å grave deg rundt huset. Etter NEK:400 2006 skal jordelektroden gravest så langt ned at den ikkje blir utsatt for tørke eller frost. Noko som vil sei at du må grave eir grop som er meir enn 1 meter dyp. Det som vi gjer når vi skal legge ut er å legge den i grunnmuren, spraer oss mykje tid med det.



Men det er opp til kvar enkelt kva dei vil gjere, men trur at det som er mest vanelig er å legge den i grunn muren.

[Alfaromeo]

Jeg har aldri hørt at noen legger jordingen i grunnmuren. Dette er utrolig dårlig jord da betong leder dårligere jo eldre og tørrere den blir. Legg den når rørleggeren legger drensen så er du sikret fuktig jordsmonn.

[BigJaffa]

Når du legger den nederst i grunnmuren ligger den under bakken. Som sikkert dei fleste veit så holder betong på vatten. Det av betongen som er tørr er den som er oppe i dagen. Vist du graver deg ned ved husveggen skal du få sjå at eg har rett!

[ragstian]

Når du legger den nederst i grunnmuren ligger den under bakken. Som sikkert dei fleste veit så holder betong på vatten. Det av betongen som er tørr er den som er oppe i dagen. Vist du graver deg ned ved husveggen skal du få sjå at eg har rett!



Hei.



Er ingen ekspert på emnet men vanlig sunn fornuft tilsier at grunnmuren ikke skal være fuktig!



Hvis grunnmuren er våt utenpå vil den etter en stund bli det inne også! Muren skal være tørr og det finnes en rekke produkter for å gjøre dette mulig. Jord skal heller ikke direkte mot muren!



For litt info:



http://www.isola.no/produkter/grunnmurspla...n_xtra_grunnmur

http://www.kjeller.no/materialene.html



Good Luck

[Alfaromeo]

Når du legger den nederst i grunnmuren ligger den under bakken. Som sikkert dei fleste veit så holder betong på vatten. Det av betongen som er tørr er den som er oppe i dagen. Vist du graver deg ned ved husveggen skal du få sjå at eg har rett!

Dette er fulstendig feil. Før, og kanskje noen ganger enda så jordes armeringen i betongmurer. Men dette erstatter på ingen måte ringjorden. Håper ikke du har gjort dette hos mangen kunder....

[2rgeir]

Ringjord bør ligge like under dreneringsrøret til huset.

Drensrør ligger på finsand sånn at det ikke skades. Det vil alltid være en hvis mengde med fukt i sanden under drensen.

På hvert ytterhjørne av huset så anbefales det å slå ned jordspyd som termittsveises til ringjorden.

Videre så skal det også graves ned ett nett på 2x2m under hver utvendig vannkran som blir tilknyttet hovedjordskinna.

[Alfaromeo]

Videre så skal det også graves ned ett nett på 2x2m under hver utvendig vannkran som blir tilknyttet hovedjordskinna.

? Hvor finner du den regelen?

[2rgeir]

Videre så skal det også graves ned ett nett på 2x2m under hver utvendig vannkran som blir tilknyttet hovedjordskinna.

? Hvor finner du den regelen?



Må modifisere meg litt her. Har lest litt nærmere i Jordingshåndboka fra NELFO kap.4 s.118. Jordingsnett til utsatte deler som utvendig vannkran anbefales som utgjevning ved IT-nett hvis jordovergangsmotstanden er høy. takk for at du fikk meg til å sjekke dette opp.

[Alfaromeo]

Videre så skal det også graves ned ett nett på 2x2m under hver utvendig vannkran som blir tilknyttet hovedjordskinna.

? Hvor finner du den regelen?



Må modifisere meg litt her. Har lest litt nærmere i Jordingshåndboka fra NELFO kap.4 s.118. Jordingsnett til utsatte deler som utvendig vannkran anbefales som utgjevning ved IT-nett hvis jordovergangsmotstanden er høy. takk for at du fikk meg til å sjekke dette opp.

Derfor jeg liker TN. Da trenger mann ikke hverken måle eller beregne overgangsmotstanden til jord.
