Oscilloscop for hobby elektronikkeren

[Behydro]

Pakken er kommet!!!!!!



I en tidligere post la noen inn en link om et pc basert oscilloscop som lå ute på ebay, mannen måtte bare bestille. Har mange ganget sverget høyt over at jeg ikke har hatt et scop liggende, er noe en bare må ha i husstanden. Om man ser på ett "skikkelig" scop så koster jo dette skjorta....



http://cgi.ebay.com/5-Channel-Portable-USB...1742.m153.l1262

http://stores.ebay.com/VirtualVillage-USA



Koblet det opp, funket ikke, byttet seriel>comport fra Com32 til Com2, funket som en drøm



Er så klart ikke det beste som finnes, men duger nokk, må få testet det ut litt mere

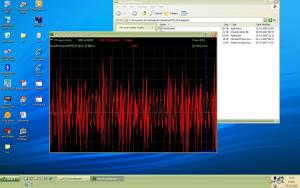

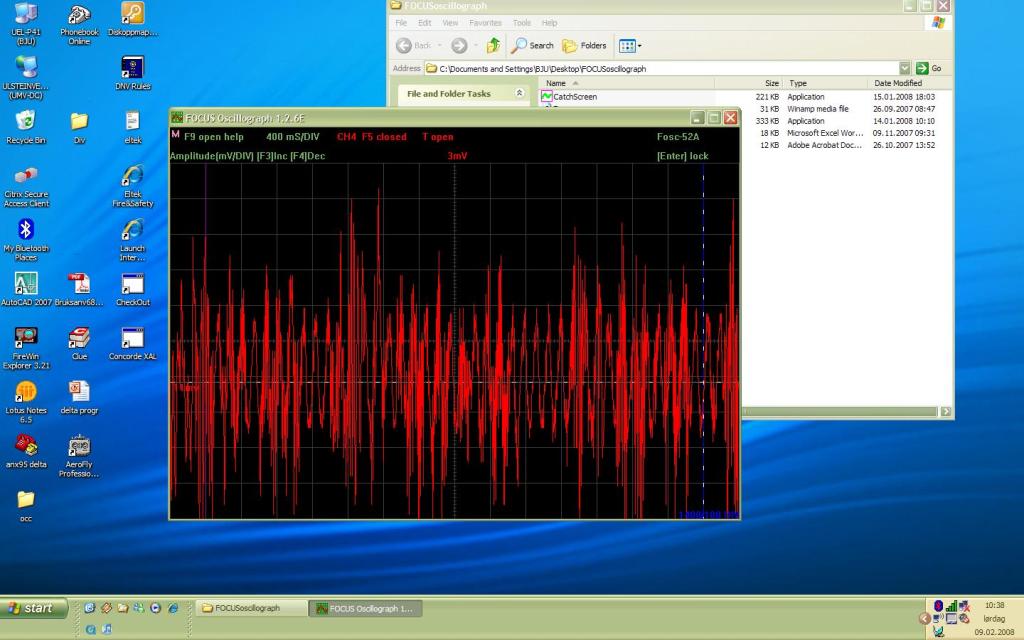

Koblet det til ene signal kabelen på anlegget bare for å se om det funket:

Endret 9. februar 2008 av Behydro

[ragstian]

Hei.



Ser bra ut!



Husk bare at ett digitalt scope har endel begrensninger.



Fant ett skjema på nettet som laget ett signal et enkelt analogt scope greide fint å vise mens det dyre (400.000kr! - Nicolet 100 Mhz) vi hadde på jobben ikke greide å vise signalet uansett hvor mye vi prøvde! Skal se om jeg kan finne kretsen igjen.



Good Luck

Endret 9. februar 2008 av ragstian

[Behydro]

Sant, men no kommer jeg til å bruke mitt mest til PWM på fjernstyrte bil/båt (storskala) og på div småelektronikk.



Hadde no vært artig å prøve om du fant skjema på den kretsen







Har tenkt å lage meg en appart boks med 5 dempeledd inni, men trenger da to polte brytere med 3 stiller, noen som vet om noe slike på nettet?



Se vedlagt skjema som er lastet ned fra http://www.focussz.com/



EDIT: Fant noen her, noen som vet hvordan disse funker, har de en common pr pol? http://futurlec.com/SwRotary.shtml

Endret 9. februar 2008 av Behydro

[ragstian]

Hei



Fant kretsen!! YIPPIE!



http://web.hazmat.com/~mjb/projects/rswg/



Denne må du bygge og demonstrere for de som hevder at et digitalt scope "er bedre" enn et analogt. Som du ser er den godt egnet til å gi scope-selgere hakeslepp!



Se her for mere info om scope: http://www.oscilloscope.eu/



Bryterne du har funnet går fint - de har ikke felles pol. Om du ser på bildet her: http://futurlec.com/Switches/ROTP4P3.shtml så er koplingspunktene i midten inngangene, her ser du fire - altså er det en firepolet bryter, det er 12 kontaktpunkter langs ytterkanten - 12/4=3 altså er det er 3-stillings firepolet bryter.



BTW - den siden du linket til så helt Kinesisk ut!



Good Luck

Endret 9. februar 2008 av ragstian

[Behydro]

Eeee...... litt for mye jobb bare for å teste scopet, dropper den.



Får ta og bestille meg noe sanne og resten av delene jeg trenger, ser på det skjemaet at de ikke har brukt standard E24 (var ikke det det den heter motstand serien) verdier så jeg får enten finne nye motstander slik forholdet blir likt, etter bruke pot meter



Japp, den siden ser nokk kinesisk ut for den er kinesisk..... hehe

[jonnor]

Du er klar over at skopet ikke er særlig egnet til noe annet enn lavfrekvente signaler (hørtbart område + litt til)?

Endret 10. februar 2008 av NorthWave

[Behydro]

Japp, går bare opp til 50kHz, men er kjøpt i utgangspunktet for å brukes på en PWM krets jeg holder på med, tar meg ikke råd til å kjøpe noe bedre ennå, kanskje senere....



Hva kan man forvente for 500 kr.....

[jonnor]

Ja, det er veldig rimelig. Og ved konstruksjon av lyd-behandlingskretser må den jo være genial, dersom man har riktig programvare.

[jogamaster]

Når det gjelder analog vs digital scope så ja det finnes tilfeller hvor et analogt scope er å foretrekke. Men i ~90% av all scope bruk vil jeg anta at digitale scope er overlegent (selvsagt avhengig av hvor bra digital scopet er).



Bruksområder for analog scope er å se på kontinuerlige repiterte siganl (se på sinus firkant osv....). Til dette kan et analogt være å foretrekke framfor et billig digitalt. Problemet til en del rimelige digiale er at de mangler filter på inngang så man kan få en del alias av høyfrekvent støy som ikke er relevant på inngangen.



Digitale scope er overlegene når det gjelder å se på ikke repeterte signaler, altsa et signal som kommer en gang. Det finnes vel noen analoge scope med minne men de funker ikke så bra som digitale. Så I praksis er analoge scope ubrukelig til dette formål.



Når det gjelder det scope nevnt her så er det jo også slik at om man ikke vil se på signaler ned til DC så er det jo også fullt mulig å benytte et lydkort. Et 192kHz lydkort vil jo ha større båndbredde en det nevnte scope. Men man må jo være litt forskitig med inngangene på lydkortet da.

[ventle]

Japp, går bare opp til 50kHz, men er kjøpt i utgangspunktet for å brukes på en PWM krets jeg holder på med, tar meg ikke råd til å kjøpe noe bedre ennå, kanskje senere....



Hva kan man forvente for 500 kr.....



Jeg postet en link til nevnte skop tidligere, det var vel ikke denne som inspirerte kjøpet ditt? Jeg slo det fra meg pga. den lave båndbredden, ubrukelig til å for eksempel finne stabilitetsproblemer og oscillasjoner i halvlederkretser.



Jeg kjøpte til slutt dette, som måler nøyaktig opp til 50 Mhz (kan måle opp til 1 Ghz vha sampling, en noe unøyaktig metode, men den har sine bruksområder). Betalte 1300 kroner med frakt
