Mitt lille viftestyringsprosjekt.


Anbefalte innlegg

Har et lite prosjekt gående her. Tenkte jeg skulle lage en liten modul som tok strøm rett fra psu og styrespenning fra hovedkort til å styre de fire hovedviftene inn til kabinettet.



Tenkte å bruke en av disse op-ampene:

-TS921IN

-TS951IN



Og denne transistoren:

-BD438/Ph

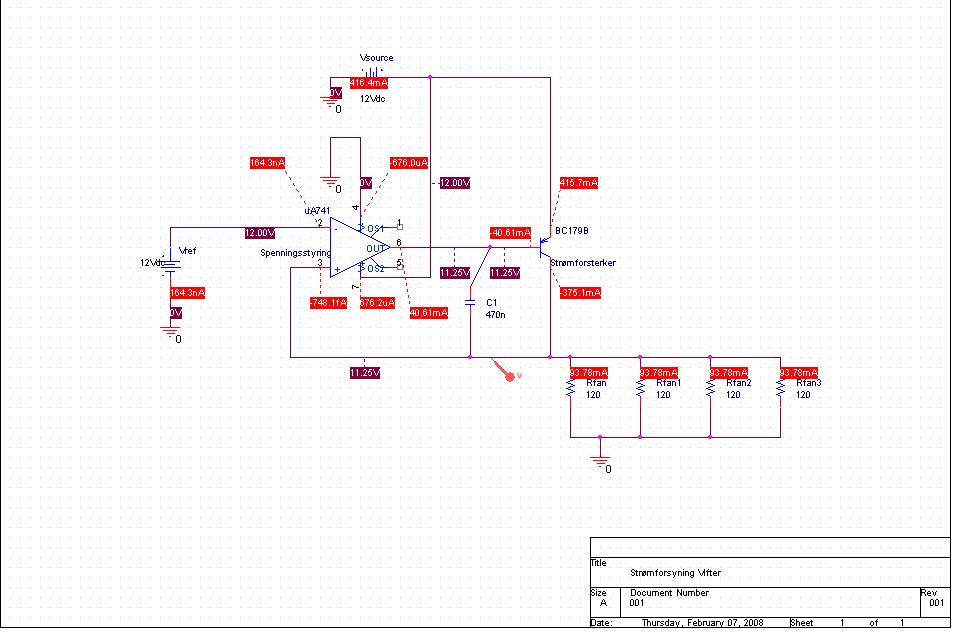

Foreløpig kretsskjema ser slik ut:








Noen som kan se noen opplagte feil?

Lurer også litt på hvilke opamp jeg skal velge. Ser ikke den helt store forskjellen mellom de.

Lenke til kommentar
Videoannonse
Annonse

Fin løsning det der, men trenger du egentlig OP amp? Transistoren din trekker ikke noe strøm å snakke om så den kan drives rett i fra hovedkortet ditt. Eventuelt kan du bruke en MOSFET som er spennings styrt, da trekker du i alle fall lite strøm

Lenke til kommentar

Poenget med opampen er at spenningn på utgangen skal holdes på samme nivå som på inngangen fra hovedkortet, som forøvrig blir styrt fra vifteprogram i windows. Poenget med transistoren er å gi strøm nok til viftene fra psuen til kretsen ikke går i metning.



Ser ikke helt hvordan jeg skal kunne justere spenningsnivået med bare en transistor. Men viss du har ett godt forslag så bare kom med det :)



Burde kanskje forklart litt bedre i førsteposten. Men men..

Kondensatoren er forresten der for å hindre svingninger i utgangsspenningen.

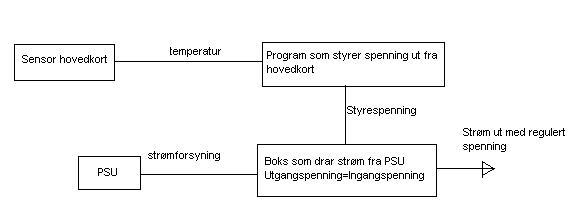

Lagde ett lite blokkskjema som kanskje forklarer ting litt bedre:




Lenke til kommentar
Poenget med opampen er at spenningn på utgangen skal holdes på samme nivå som på inngangen fra hovedkortet, som forøvrig blir styrt fra vifteprogram i windows. Poenget med transistoren er å gi strøm nok til viftene fra psuen til kretsen ikke går i metning.



Ser ikke helt hvordan jeg skal kunne justere spenningsnivået med bare en transistor. Men viss du har ett godt forslag så bare kom med det :)



Burde kanskje forklart litt bedre i førsteposten. Men men..

Kondensatoren er forresten der for å hindre svingninger i utgangsspenningen.



Lagde ett lite blokkskjema som kanskje forklarer ting litt bedre:




Skal viftene styres manuelt eller skal de styres avhengig av tempraturene? Kanskje litt dårlig formulert, fant ikke de rette ordene.

Lenke til kommentar

Program i windows styrer utspenning fra hovedkort basert på temperatur sensor på hovdekort. Dermed får jeg ett innsignal fra hovedkortet til boksen min som varier fra 0 til 12v. Viftene blir dermed styrt automatisk. Poenget med kretsen er altså at jeg skal kunne bruke viftestyringsprogram i windows men kunne ta strøm fra psu så utgangen på hovedkortet ikke blir belastet.



Edit: Kan legge til at grunnen til at spenningen på utgangen ikke er den samme som på ingangen er at opampen i simuleringen ikke er rail to rail. Og dermed klarer den ikke å gi hele forsyningspenningen ut.

Endret av Akidon
Lenke til kommentar

jaja, funker vil det nokk.



Hvis det er pwm så trenger du bare en MOSFET som forsterker, kanskje ha en motstand mot jord slik at den blir "slukket helt" i av perioden.



Hiver opp en fin lik som forklarer litt om pwm



PS! Kjøpte meg usb scop, funker som bare det og kostet bare 500kr fra kina ;)



http://www.cpemma.co.uk/

Endret av Behydro
Lenke til kommentar

Enig med Behydro. Tror du trenger bare en enkelt NPN transistor. Basis til viftestyringsutgangen, kollektor til +12V, emitter til viftene. Du taper jo 0,7V men viftene skal jo ikke gå på full rulle likevel så da spiller det ingen rolle, og det vil funke uansett om styringen gir ren DC eller PWM. Trenger ikkeno kondensatorer e.l.

Lenke til kommentar
