el-energi, kjøkken oppgave

[qtn]

Hei! sliter nok en gang med en elenergi oppgave. Her er det jeg sliter med x)



• Mål kontinuitet i anlegget med ohm-meter (skriv ned verdien du fikk)

Beskriv hvordan du utførte målingen

• Fyll ut skjemaet for Sluttkontroll av elektrisk anlegg

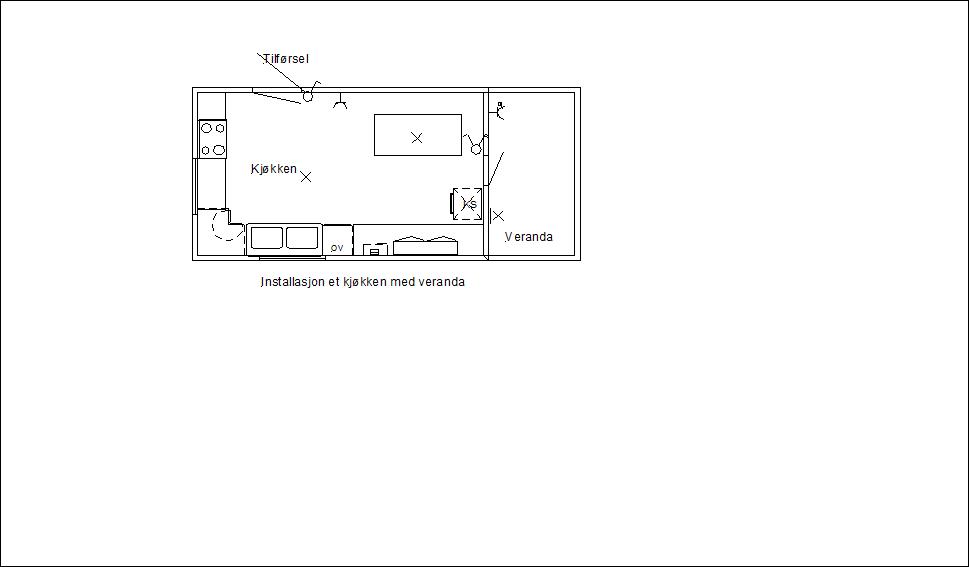

• Etter at du har fått godkjent installasjonen skal du tegne et forslag til komplett installasjon på kjøkkenet. Du skal ta med nødvendige stikkontakter og lys.(slik som du har på kjøkkenet hjemme)

• Foreslå forlegningsmåte for tilførselen til 25 A stikkontakt til komfyr

Bruk NEK 400, se side xxx og bestem følgende for denne kursen:

1. forlegningsmåte

2. kabeltverrsnitt

3. sikringer





takker

[Sopps]

Hei! sliter nok en gang med en elenergi oppgave. Her er det jeg sliter med x)



• Mål kontinuitet i anlegget med ohm-meter (skriv ned verdien du fikk)

Beskriv hvordan du utførte målingen

• Fyll ut skjemaet for Sluttkontroll av elektrisk anlegg

• Etter at du har fått godkjent installasjonen skal du tegne et forslag til komplett installasjon på kjøkkenet. Du skal ta med nødvendige stikkontakter og lys.(slik som du har på kjøkkenet hjemme)

• Foreslå forlegningsmåte for tilførselen til 25 A stikkontakt til komfyr

Bruk NEK 400, se side xxx og bestem følgende for denne kursen:

1. forlegningsmåte

2. kabeltverrsnitt

3. sikringer





takker









denne oppgava tar mye tid. jeg kan no starte den litt selv om jeg går siste året på elektrofag.



Bruke boka FEL montørhandboka istenfor NEK: 400. den er mye enkle og bedre forklaring i. NEKen er skreve av inginører så da sier det seg selv.



komfyr forlegningsmåte. det er best med A1 for det er kabel i vegg eller noe. har ikke bøkene mine her nå.



Du sliter med x, hvilken x? sidetallet i boka?



Her har du en montørhandbok. ikke akkurat FEL da men den hjelper.



www.hager.no/files/download/0/381_1/0/06NO0019_Motorhandbok2006.pdf



Her er det tabeller for beregning av tversnitt med temperaturer og forlegningsmåte.



beregning av sikringer står her og. bruk den.





tversnitt på komfyren er enten 4mm2 eller ett hakk over.

[Sopps]

Hei! sliter nok en gang med en elenergi oppgave. Her er det jeg sliter med x)



• Mål kontinuitet i anlegget med ohm-meter (skriv ned verdien du fikk)

Beskriv hvordan du utførte målingen

• Fyll ut skjemaet for Sluttkontroll av elektrisk anlegg

• Etter at du har fått godkjent installasjonen skal du tegne et forslag til komplett installasjon på kjøkkenet. Du skal ta med nødvendige stikkontakter og lys.(slik som du har på kjøkkenet hjemme)

• Foreslå forlegningsmåte for tilførselen til 25 A stikkontakt til komfyr

Bruk NEK 400, se side xxx og bestem følgende for denne kursen:

1. forlegningsmåte

2. kabeltverrsnitt

3. sikringer





takker





hei



og det er viktig med å legge til amaturer under overskapa på kjøkkenet. fordi der trengs det mer lys for det er en arbeidsbenk. for å ikke gjøre dette innvikla så skal jeg ikke nevne at man trenger mer lux for arbeidsteder enn i et vanlig rom. der er lysstyrken til ei lampe f. eksempel. en bryter for armaturene og en for taklys. det er vanlig.

[SirAmp]

Skoleoppgavene dine skal du gjøre selv! hvis du lurer på noe så spørr, ikke dytt ut hele oppgaven din og forvent at vi skal gjøre den for deg.

Med andre ord, dette gidder jeg ikke svare på!

MEN, du har fått noen gale svar her som jeg skal rette for deg:

denne oppgava tar mye tid. jeg kan no starte den litt selv om jeg går siste året på elektrofag.



Bruke boka FEL montørhandboka istenfor NEK: 400. den er mye enkle og bedre forklaring i. NEKen er skreve av inginører så da sier det seg selv.



komfyr forlegningsmåte. det er best med A1 for det er kabel i vegg eller noe. har ikke bøkene mine her nå.



Du sliter med x, hvilken x? sidetallet i boka?



Her har du en montørhandbok. ikke akkurat FEL da men den hjelper.



www.hager.no/files/download/0/381_1/0/06NO0019_Motorhandbok2006.pdf



Her er det tabeller for beregning av tversnitt med temperaturer og forlegningsmåte.



beregning av sikringer står her og. bruk den.





tversnitt på komfyren er enten 4mm2 eller ett hakk over.



det ble feil, 4mm2 kan ikke sikres med 25A i A1 eller A2, det vil derrimot være akkseptabelt i andre forleggninger enn A1 og A2 (jf. Nek 400: 2006 533.2 sitert lengere nede) som i enebolig i praksis vil bety C (festet åpent på trevegg mindre enn 0,3 ganger kabelens diameter fra veggen)



og A1 er ikke flerlederkabel i vegg,jf. utdrag fra NEK 400 tabell 52C under.





533.2 Vernets nominelle (eller innstilte) utløsestrøm skal velges i samsvar med NEK400-4-43, avsnitt 433.1, og når vernet beskytter et PVC-isolert ledningssystem med ledertverrsnitt mindre eller likt med 4mm2, skal vernets merkestrøm være:



-10 A eller mindre når ledningssystemets ledertverrsnitt er 1,5mm2 forlagt i samsvar med referanseinstallasjonsmetode A1 eller A2 gitt i NEK 400-5-52, tabell 52A-1;



-13 A eller mindre når ledningssystemets ledertverrsnitt er 1,5mm2 forlagt i samsvar med referanseinstallasjonsmetode forskjellig fra A1 og A2 gitt i NEK 400-5-52, tabell 52A-1



-16 A eller mindre når ledningssystemets ledertverrsnitt er 2,5mm2





Beskrivelse: Isolerte ledere eller enlederkabler i rør i en termisk isolert vegg Ref. metode: A1

flerlederkabler i rør i en termisk isolert vegg ref. metode: A2

flerlederkabler forlagt direkte i en termisk isolert vegg ref. metode: A1

Endret 1. mars 2008 av SirAmp
