Trenger hjelp til å fullføre et flerlinjeskjema!

[Skyax]

Hei



Kan noen hjelpe meg med denne oppgaven?

Fatter ikke en dritt!



Det er først 3 lamper som skal kobles sammen sån at når du tykker den ene bryteren, så går alle sammen.



Så skal det være sån at de to andre lampene skal gå på når du trykker inn den andre topolte bryteren.










Takker for hjelp:D

[Sopps]

Hei



Kan noen hjelpe meg med denne oppgaven?

Fatter ikke en dritt!



Det er først 3 lamper som skal kobles sammen sån at når du tykker den ene bryteren, så går alle sammen.



Så skal det være sån at de to andre lampene skal gå på når du trykker inn den andre topolte bryteren.










Takker for hjelp:D







Jeg går på 2 året elektrofag så jeg kan kanskje hjelpe deg.



Først så lurer jeg på om det er snakk om lamper ute eller inne? altså så vil jeg vite om hvilken bryter du skal bruke. en og topolt bryter? altså det er 16/1 og 16/2.



hva er alle de punktene på rekke der? som er tilkoblet L (brun) og N (blå).



er det 3 lamper totalt eller 5?

Endret 8. januar 2008 av Sopps

[Sopps]

Hei



Kan noen hjelpe meg med denne oppgaven?

Fatter ikke en dritt!



Det er først 3 lamper som skal kobles sammen sån at når du tykker den ene bryteren, så går alle sammen.



Så skal det være sån at de to andre lampene skal gå på når du trykker inn den andre topolte bryteren.










Takker for hjelp:D

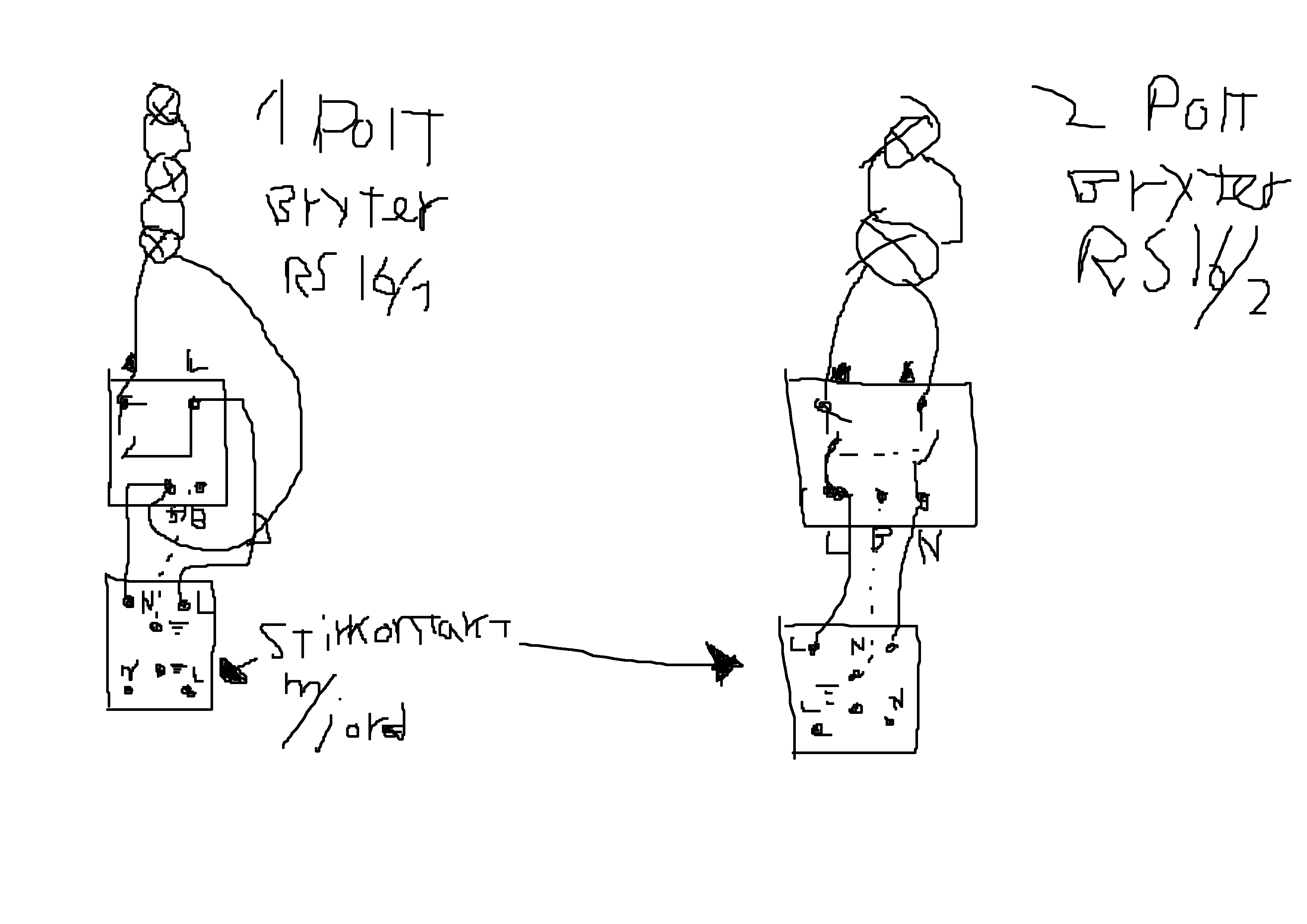

her er et forslag


Endret 10. januar 2008 av Sopps

[Kuffe]

[Sopps]

her er et forslag. det er mange måter å gjøre sånne ting.



flerelinjeskjema_3.bmp se nest første post av meg.

Endret 10. januar 2008 av Sopps

[Skyax]

Fattet egentlig ikke dit Sopps....

aldri hat noe sånt:P



Men takk for hjelpen:)





Din var nesten rett Kuffe... men glemte å si at den midterste lampen skulle være for seg selv.









Takker:D

[Sopps]

Fattet egentlig ikke dit Sopps....

aldri hat noe sånt:P



Men takk for hjelpen:)





Din var nesten rett Kuffe... men glemte å si at den midterste lampen skulle være for seg selv.









Takker:D





tegningen var litt rotete. jeg pleier å tegne det sånn for det hjelper forståelsen når det er rette linjer. 2 polt bryter så blir det 2 polt brudd. begge fasene blir bruddt. med 1 polt bryter så blir bare det 1 brudd. gå på elko sine hjemmesider så går du på produkter-brytere-RS 16/1-koblingskjema. her er skjema for bryteren. da skal du klare å løse oppgava selv. det blir det samme som jeg har laget.

[hihihi]

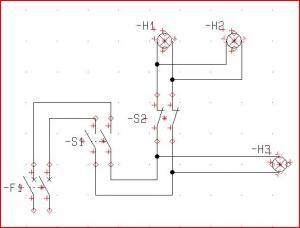

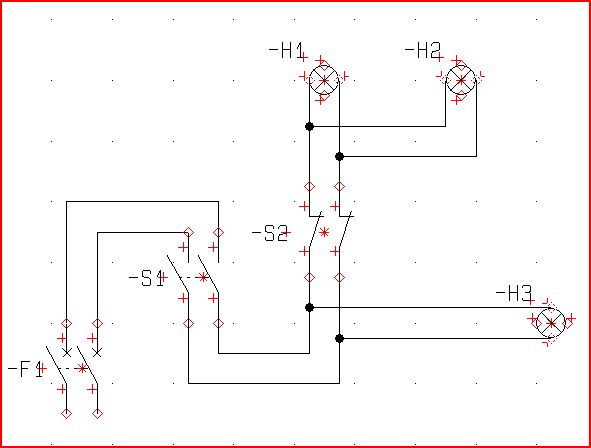

slik?

[Kuffe]

slik?



Wtf.?

[hihihi]

Det var eit fyldig innlegg gitt, kva er problemet?

[V_B]

Tror det er litt forvirring ved denne oppgaven. Men slik jeg har forstått det så skal trådstarter tegne ett flerlinje skjema der en enpolt bryter skal styre to lamper og en topolt bryter styrer to lamper i samme sløyfe uten å "forstyrre" hverandre, samt at den ene lampen i midten skal stå konstant på ?

[Skyax]

Takk for hjelpen folkens!

Sulle forklart oppgaven lit bedre kanskje:P



Sykt vanskelig med flerlinjeskjema osv....
