Hjelp med pls-programmering

[Mildir]

Skulle hatt litt hjelp til å lage et ladder-diagram, helst i siemens-språk.

Noen som kan hjelpe meg?



Legger med bilder av styrestrømsskjema i powerpoint-format her:





Styrestrom_Dreieretnings_PLS.ppt

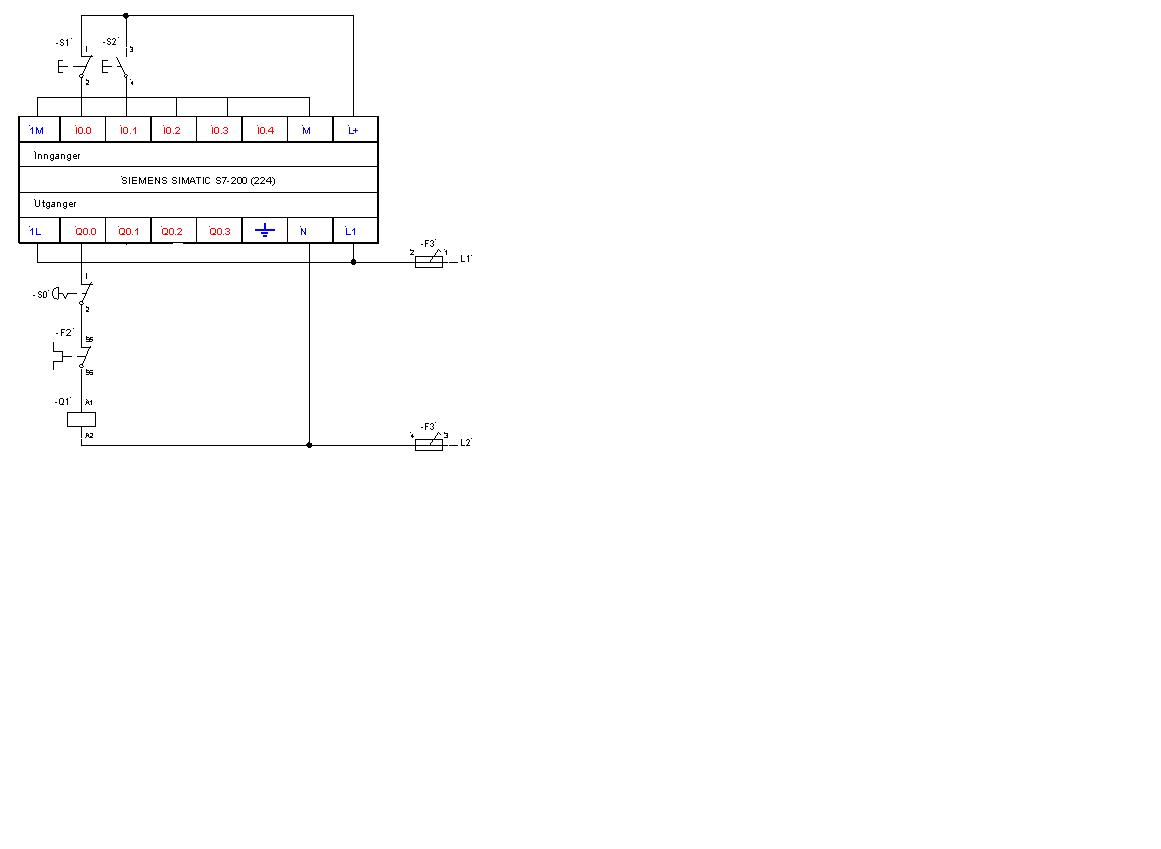

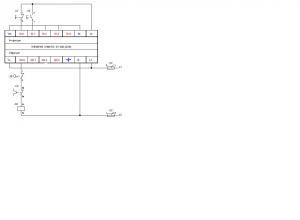

Hadde satt pris på om noen kunne hjulpet meg med å lage koblingsskjema for pls-en ala dette





Og ta det helt med ro, skal ikke gjøre noe med strøm på

Endret 20. desember 2007 av Mildir

[Big_JT]

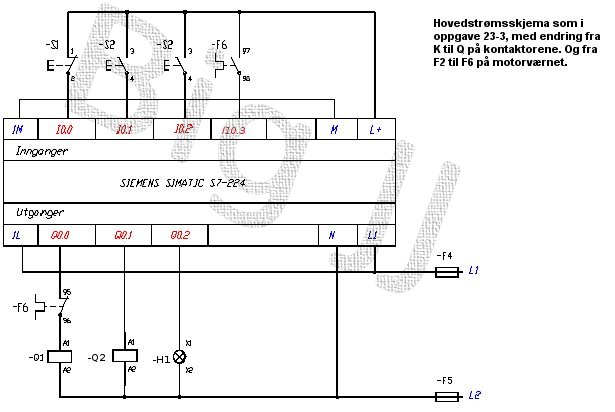

Slik kan det foreksempel gjøres.



Og med følgende kvasikode

LD I0.1
OR Q0.0
LD 0.0
AND NOT Q0.1
AND NOT I0.3
ANB
OUT Q0.0
LD I0.2
OR Q0.1
LD I0.0
AND NOT Q0.0
AND NOT I0.3
ANB
OUT Q0.1
LD I0.3
OUT Q0.2



Kan ikke programeringsspråket til siemens, så kan ikke gi deg mye hjelp der. De siemens PLSene jeg har vært borte i hadde grafiskt grensesnit via pc.

[Terje Takras]

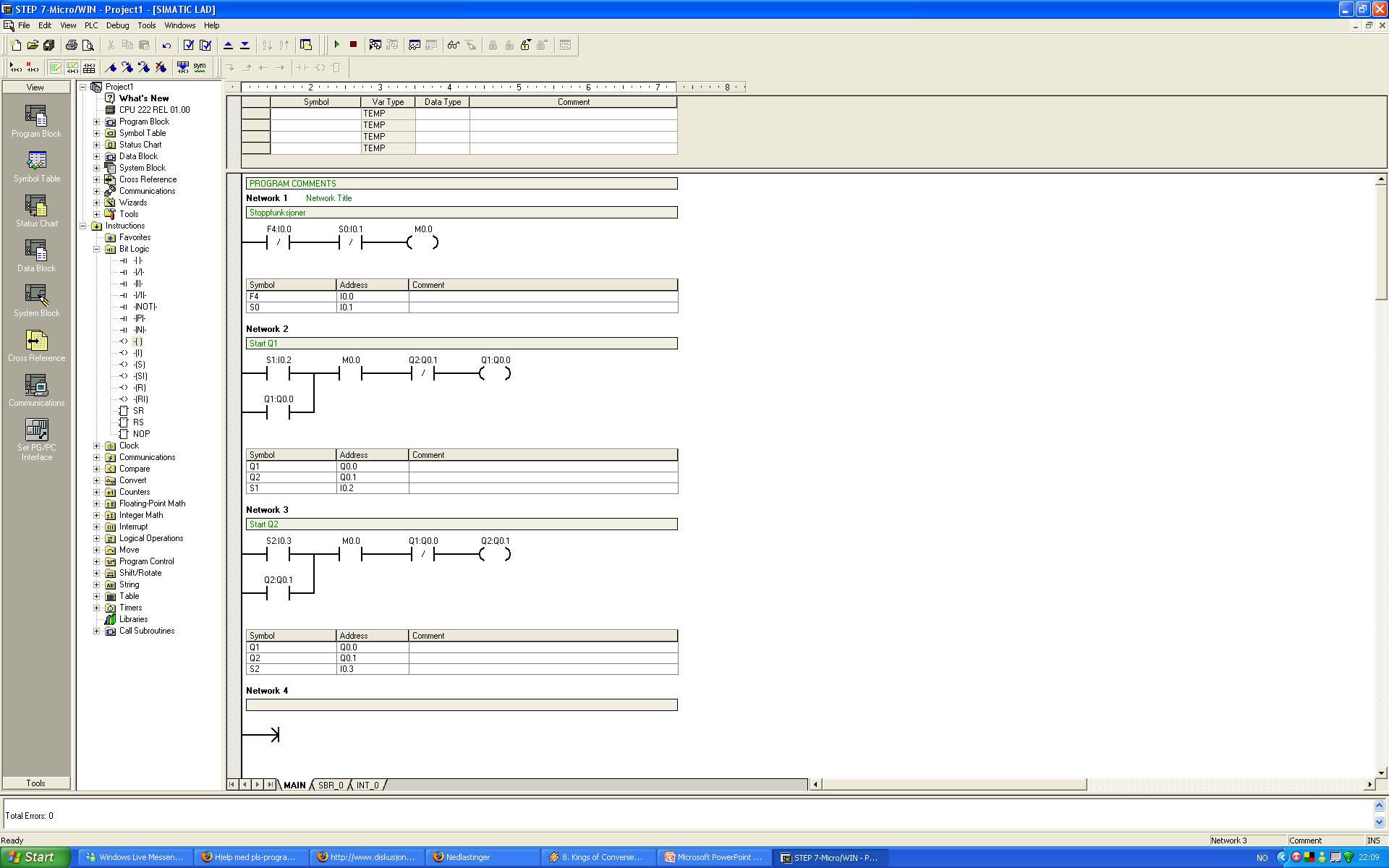

Rotet fort sammen et program til deg, tar forbehold om feil i det



Edit: La til selve programmet

ladder.zip

ladder.zip

Endret 21. desember 2007 av Krissit
