Elektro vg1. Bygging av strømforsyning.

[MKi7]

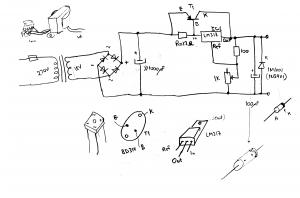

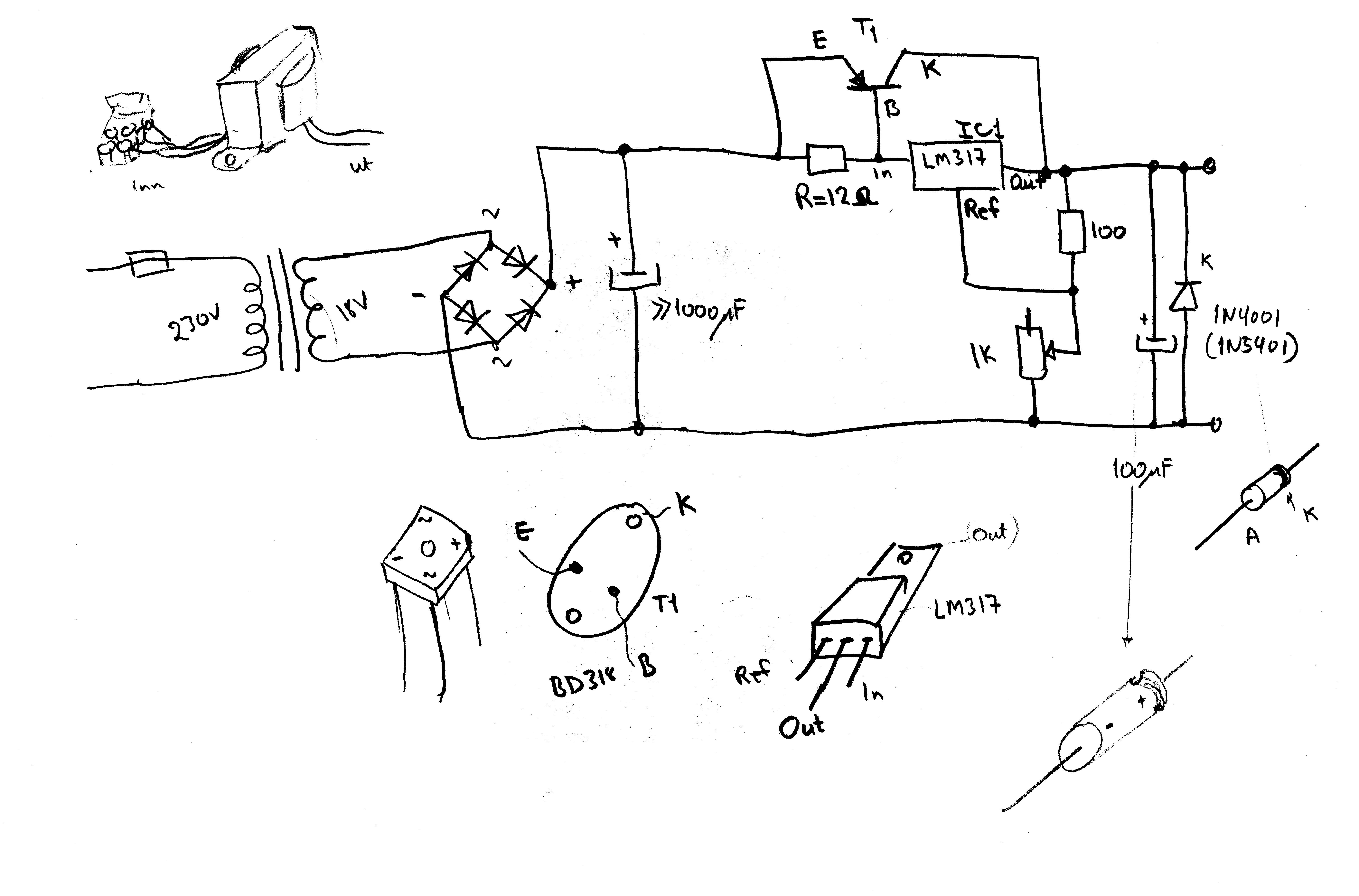

Jeg skal bygge en strømforsyning (hvist på bilde nedenfor) men er litt usikker på hva tegnene betyr og hva de heter. Er det noen som kan forklare hva de er og hvordan de ser ut?

[BigJaffa]

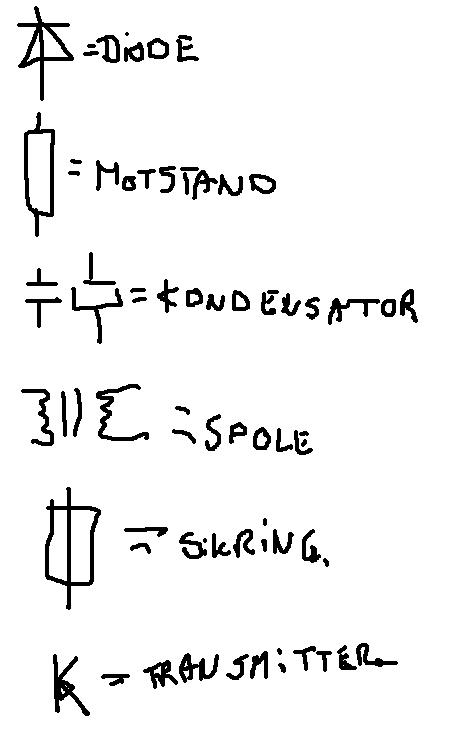

Litt usikker på den som kaller transmitter... Det er over 4 år sidan eg hadde om dette.... Faktisk edentisk strømforsyning... Du er vell ikkje fra Kvinnherad?



EDIT: Det som eg kaller transmitter er ikkje det... Transmitter er den som heiter LM317 på tegninga di.



Endret 19. desember 2007 av BigJaffa

[MKi7]

Du er vell ikkje fra Kvinnherad?



Fikk tegningen fra læreren min, men nei jeg er fra sandnes.



Og den som heter LM317 på tegningen er en regulator.

Endret 19. desember 2007 av Martin_666

[V_B]

Det som blir kalt transmitter er vel gjerne en PNP transistor ? Prinsippe er at en liten strøm skal styre en stor strøm. Jeg er litt rusten på dette siden det er 3 år siden, men det kommer vel en liten strøm inn på Base som skal slippe en strøm igjennom Emitter og Kollektor utifra om det er en NPN eller PNP transistor.



LM317 skal vel gi en utspenning utifra sammenligning av REF og INN.



Diode broen skal vel likerette på noen måte og ved hjelp av 1000nano fahrad kondensatoren mekke noe sinuskurver igjen. Motstandene er vel til for å være noe form for spennings/strøm begrensning.



Som sagt, jeg er ikke noe ekspert på dette feltet og forhåpentligvis kommer det noen med god elektronikk kunnskap å retter opp det som evt er sagt feil her.

[MKi7]

Dette er en tegning av en kondensator og jeg lurte på hvor ledningen skal loddes, er det fra 2 til 4? Hvor er + og -?


[V_B]

Kan du laste opp bilde på imageshack eller noe slikt ? Får dessverre ikke sette det slik det er nå

[MKi7]



kondensator vist ovenfra.

Endret 22. desember 2007 av Martin_666

[V_B]

Er du sikker på at det er en kondensator du sitter med ? En kondensator er jo ett 2 pins komponent (så vidt jeg vet) ?

Hva står på siden av komponentet ?

Endret 22. desember 2007 av Vbrattla

[MKi7]



er ganske sikker på det er en kondensator. det er mange versjoner ikke bare to pins.
