forsterke signal fra 5 til 12 volt.

[yxrkt]

skal forsterke ett signal fra 5 til 12 volt ..



antar at man kan bruke en transistor av noe slag men finner ingen fornuftig måte å koble.

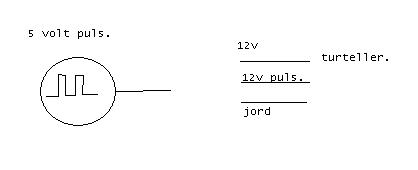

illustrasjon..

5v puls skal forsterkes , og videre inn på turtellern

[froZZo]

kan en ikke bare bruke en liten kondensator da.

[ventura87]

Det enkleste blir vel en spenningsregulator (TSM0512D). Vær obs på at du må velge en som takler høy nok effekt til ditt behov.

[yxrkt]

80,- ??



hær bruker de en transistor. må da gå ann å fikse en lignende løsning.





https://www.diskusjon.no/index.php?showtopic=846966

[Dr_VingTor]

bruk en motstand som pull-up, og en transistor for å dra signalet lavt når det skal være det.

alså: 12V -> mostsand -> ut signalet ditt -> transistor -> jord.

koble så 5 volt signalet til transistoren. Vil virke fint med en NFET transistor, men da vil denne kretsen invertere signalet ditt, så da må du ha en inverter forran om det er kritisk.



PS: hvor bra dette virker kommer litt ann på hva som er koblet til på utgangssignalet...

Endret 17. desember 2007 av Dr_VingTor

[ventura87]

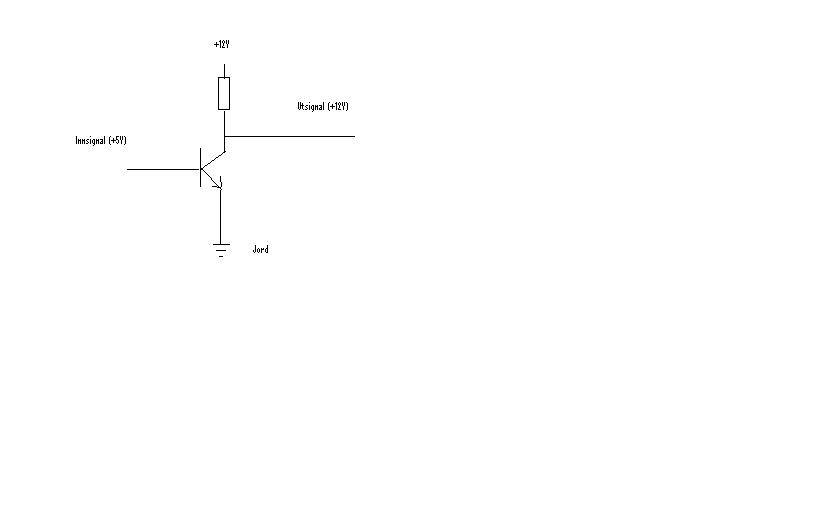

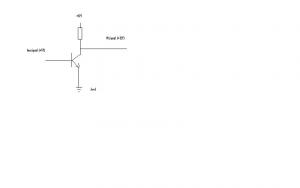

Ok, misforstod den første posten din littegrann. Blir selvsagt slik Dr_VingTor forklarer. Rablet ned i paint det han forklarte for å tydeliggjøre hva han mener. (Med en bipolar NPN vel og merke, for enkelhetsskyld.)

Endret 17. desember 2007 av ventura87
