styre speedometer/turteller fra pcen.

[yxrkt]

hvordan signaler må egentlig turtellern ha for å få noe utslag?



har prøvd masse forskjellig(diverse 555,k8055++) men begynner å gå tom for ideer.



hadde tenkt å bruke servoer men fant ingen rimelig løsning for å få de til å gå lengre enn 60-70 grader.

[-3bna]

Speedometeret bruker (på gamle biler) en vaier direkte fra et av hjulene inn på baksiden. Nyere hvet jeg ikke men vil tro det er en pulsgiver av noe slag. Det er jo noe som burde stå dersom man kjøper et speedometer (i manual e.l.)

[jonnor]

Husk at en elektronisk turtelleren har en motor som flytter nåla da, dette er en last som det ikke er sikkert at en 555 kan drive direkte. Sett inn et buffertrinn og se hva som skjer.



EDIT: dersom det bare er en pulsinngang må du huske at utslaget kan styres både av dutycycle og frekvens. Dersom den er frekvensstyrt kan det også være fast dutycycle eller variable low/high-time.

Endret 7. desember 2007 av NorthWave

[yxrkt]

Husk at en elektronisk turtelleren har en motor som flytter nåla da, dette er en last som det ikke er sikkert at en 555 kan drive direkte. Sett inn et buffertrinn og se hva som skjer.



EDIT: dersom det bare er en pulsinngang må du huske at utslaget kan styres både av dutycycle og frekvens. Dersom den er frekvensstyrt kan det også være fast dutycycle eller variable low/high-time.





det er vel noe magnetspole lignende i turtellern som jeg har.

hva mener du med at 555'en ikke kan drive den direkte ?

[Braqua]

Husk at en elektronisk turtelleren har en motor som flytter nåla da, dette er en last som det ikke er sikkert at en 555 kan drive direkte. Sett inn et buffertrinn og se hva som skjer.



EDIT: dersom det bare er en pulsinngang må du huske at utslaget kan styres både av dutycycle og frekvens. Dersom den er frekvensstyrt kan det også være fast dutycycle eller variable low/high-time.





det er vel noe magnetspole lignende i turtellern som jeg har.

hva mener du med at 555'en ikke kan drive den direkte ?





Han mener nok at ikke 555'en kan pushe lasten. En standard 555 kan dytte ca 20ma, og senke ca 25 hvis jeg husker rett, så du kan forsøke å snu polariteten, men du må nok inn med et buffertrinn, en transistor, for å drive en motor.

[yxrkt]

Husk at en elektronisk turtelleren har en motor som flytter nåla da, dette er en last som det ikke er sikkert at en 555 kan drive direkte. Sett inn et buffertrinn og se hva som skjer.



EDIT: dersom det bare er en pulsinngang må du huske at utslaget kan styres både av dutycycle og frekvens. Dersom den er frekvensstyrt kan det også være fast dutycycle eller variable low/high-time.





det er vel noe magnetspole lignende i turtellern som jeg har.

hva mener du med at 555'en ikke kan drive den direkte ?





Han mener nok at ikke 555'en kan pushe lasten. En standard 555 kan dytte ca 20ma, og senke ca 25 hvis jeg husker rett, så du kan forsøke å snu polariteten, men du må nok inn med et buffertrinn, en transistor, for å drive en motor.



20ma hørtes lite ut.. sikker på at det ikke er 200ma.?



har prøvd med transistor. men har sikker ikke fått riktig frekvens fra 555'en.

[yxrkt]

målte 555'en øverste er ca 44hz og nederste ca 20hz.

i følge denne http://www.geocities.com/maxxxpower420/gau...t/tachcalcs.xls

er en turteller til 8syl motor 4*Rpm/60 = hz

da med min turteller til 4 syl så blir det vel 2*rpm/60 = hz



så med 44hz skal den vel vise ca 1300 rpm.?



skal måle coilen i bilen min når jeg har funnet ut hvilken motstand

jeg må koble for at lydkortet ikke skal ta kvelden.





[yxrkt]

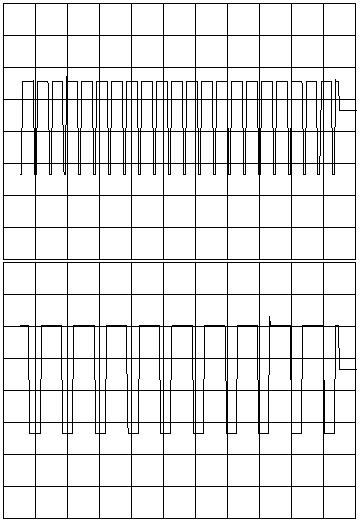

målte signalene til turtellern. øverste er 1000rpm(ca 66hz) og nederste 2000(133hz).(en rute er 20ms)

har fått bygd pic brenner. så neste blir å finne passende pic.



har bruk for 2 kanaler ut med variabel duty cycle og frekvens.

passer 16f628 ?

må man bruke MAXIMrs232 chip for å komunisere med com porten ?



[ragstian]

Hei.



Om du vil bygge om litt på turtelleren din er det enkelt å sette inn en modellfly-servo med 270 graders utslag. Disse er billige og inneholder endel elektronikk som gjør jobben din lettere. Folk som bygger realistiske flycockpitter til bruk sammen med flysimulator på PC bruker ofte denne løsningen og det finnes en rekke sett å få kjøpt.



For info om hvordan en styrer en servo fra PC se her:



http://www.pc-control.co.uk/motorbee_info.htm

http://www.mp.ttu.ee/risto/rc/electronics/pctorc.htm



For info om hardware sett, se her:



http://www.pontech.com/products/sv200/index.htm



For instrumenter se her:



http://www.simkits.com/products.php?groupid=54



Hvordan kople forskjellige typer instrumenter til PC:



http://www.mikesflightdeck.com/Iinstrument_panel_3.htm



Håper dette kan hjelpe deg litt på vei, om ikke så fortsett tråden så kan du få flere linker.



Good Luck.

Endret 12. desember 2007 av ragstian

[yxrkt]

har du noen link til servoer på270 grader ?

har lett endel men finner ingenting.



eneste jeg fant var en futaba seilbåtservo på 900 grader.

husker ikke pris men det var dyrt i allefall.



hadde jo først tenkt å bruke servoer.

så jeg har jo det som trengs for å styre servoer fra pcen.
