Problem med PLS-programmering

[BigJackW]

Hei



Har en oppgave som lyder som følger:



Lag ladder diagram for start og stopp av motor, men hvor motoren starter 5 sek etter at trykknapp for start er aktivert.





Har nå dette skjemaet:



Hvordan kan jeg få inn timern som skal telle i 15 sekunder?

[Apocalypse]

|----| |-----------------------------( t5 )-----|
|   start
|
|
|----| |------------| |----------------( motor)---|
|  timer (t5)	  stopp
|



Er det Siemens pls? I såfall er jeg ikke sikker. På Mitsubishi var det "minne" med forbokstaven t (teller) som man anga i sekunder. Er mulig det er ligende i det programmet du bruker...

Endret 30. oktober 2007 av Apocalypse

[BigJackW]

Bruker programmet WindLDR. Er ikke sikker på hvilke pls det er, men i programmet har man mulighet til å legge til en Timer.



Fikk løst det slik:



Endret 30. oktober 2007 av BigJackW

[BigJackW]

Når jeg først har denne tråden kan jeg spørre om noe annet også ;P



Hvordan får jeg, la oss si -H1 (lampe) som er koblet til Q0 (utgang) blinke med 1 sekunds mellomrom?

Endret 1. november 2007 av BigJackW

[Apocalypse]

Ta en titt på tutorialen som IDEC har skrivd, etter en kjapp titt ser det ut som det er mange fine eksempler på hvordan man kan løse utfordringer og oppgaver. http://www.idec.com/language/english/manua...LDRTutorial.pdf



og eventuelt denne http://www.idec.com/language/english/manua...renceManual.pdf

[BigJackW]

Skal ta en titt på de ja.

Hvilke kapittel bør jeg se under for å løse mitt problem ?

[Nedward]

Sansynligvis kapittelet om timere, og kanskje kapittelet om SR-funksjonen.



Her er et eksempel uten SR-funksjonen.

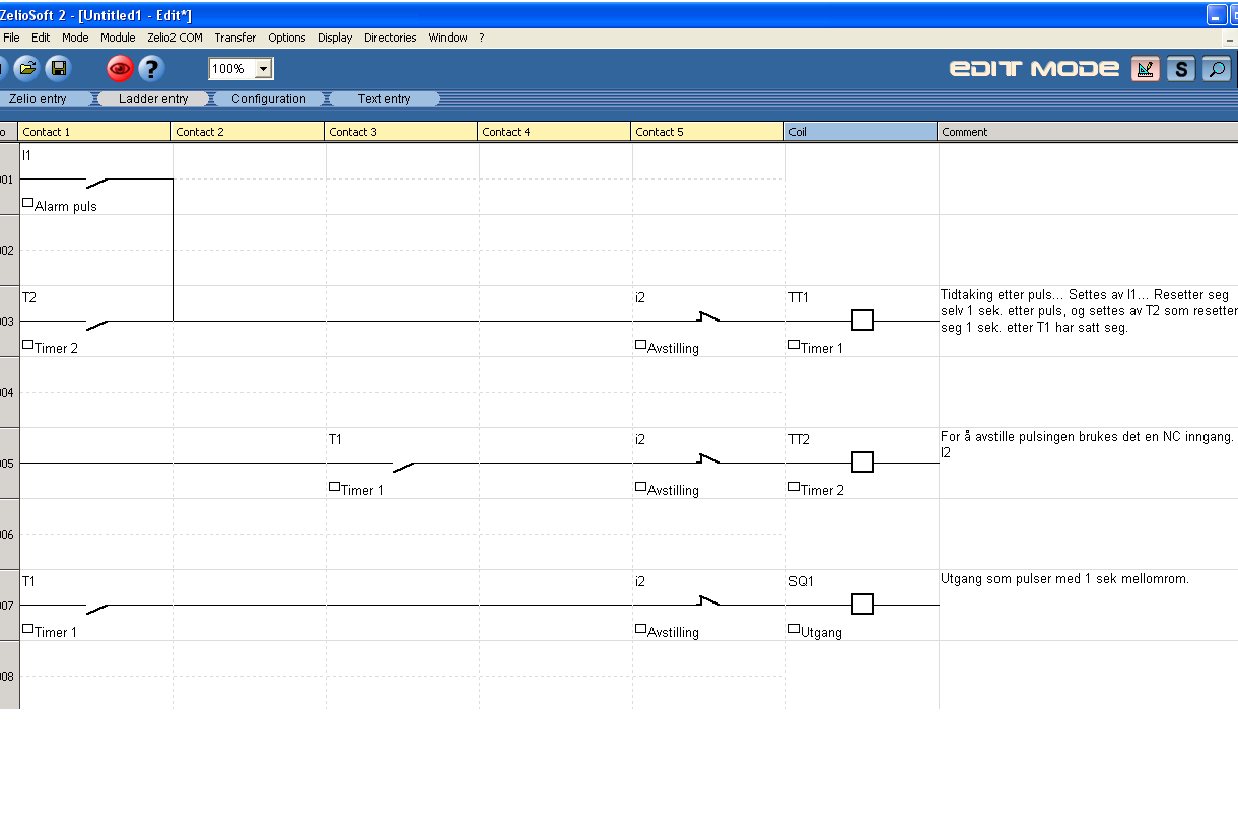

Programmet er laget i ZelioSoft2. Men prinsippet er det samme.

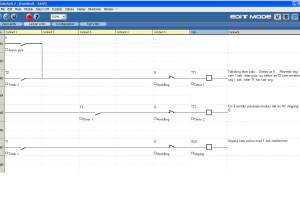

Det eneste hindret jeg kan komme på er hvordan timer funksjonen i WinLDR er. I ZelioSoft kan man velge forskjellige type timere. Den typen jeg har brukt heter "Timing after pulse". Altså, timerene begynner ikke for inngangen har gått høy og lav.



Altså, det vil ikke være noe pulsing hvis det f.eks. er en alarm som legger inngang og blir vedvarende.



Btw. Hvordan fungerer timeren i WinLDR?. Så kanskje jeg kan prøve å lage en funksjon som virker likens i WinLDR.



Det kan også være verdt å merke seg at pulsing på utganger til lamper o.l. ikke er så optimalt hvis det er relé utganger, eller hvis utgangen er koblet via et el-mek. relé (et vanlig relé), da reléene kan bli "slitene" etter x-antall inn- og utlegginger.

Endret 2. november 2007 av Snorre.

[BigJackW]

Takk for svar.



Hvordan timer i WindLDR fungerer... hmm..



Btw. Skal gå til innkjøp av egen PLS. Noen som har en å anbefale?

Endret 5. november 2007 av BigJackW

[Nedward]

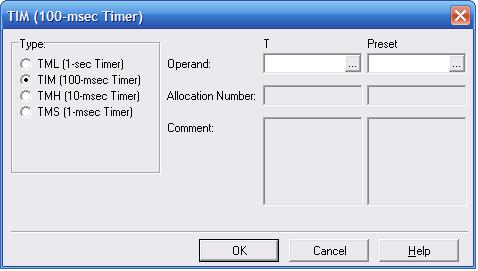

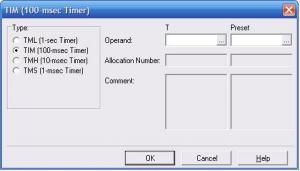

Det skjermbildet sa meg dessverre ikke så mye. Det jeg lurte på var bare om timeren startet på f.eks. positiv flanke, på høyt signalnivå, eller på negativ flanke.



Når det gjelder innkjøp av egen PLS, så er det jo helt spørs hva du skal bruke den til. Er det til opplæring osv. så er bla. Telemecanique sin Zelio en helt grei billig sak. Det eneste som er idiotisk er når man skal programere dem i ladder, så er det noen begrensninger. Du kan bare ha 5 kontakter før du må ha en utgang / internminne. Også kan programmet bare være 120 linjer langt.



Strengt tatt så er vel en Zelio et programerbart relé.



På denne siden finner du Meillenium III PLSer. De har samme funksjonalitet som Zelio, og programvaren er identisk. Bare et annet merke navn.

Endret 5. november 2007 av Dj_eLmO

[BigJackW]

Er relativ ny innen PLS-programmering enda.

Kan ikke du teste WindLDR da?

http://www.idec.com/language/english/softw...moForWeb520.exe



Hvordan er denne PLSen tror du da? Er slike vi bruker på skolen.

http://ecatalog.idec.com/productserver/pub...lcs&P=35386

Endret 5. november 2007 av BigJackW

[Nedward]

Personlig har jeg ikke vært borti IDEC, men sånn rett ut i fra spesifikasjonene så kan det se ut som en grei PLS, men som sagt, jeg er ikke noen ekspert på dette.

Men det er mulig du kan klare å finne PLSer som har samme ytelse til en lavere pris, men så er jo spørsmålet om du allerede har programvaren til denne PLSen, for da er det jo også noen kroner å spare siden du slipper å kjøpe programvare til en ny PLS.



Her er et som skal gjøre den funksjonen du ba om. dessverre har jeg vist ikke tilatelse til å laste opp selveste programfila.



Forklaring av program:

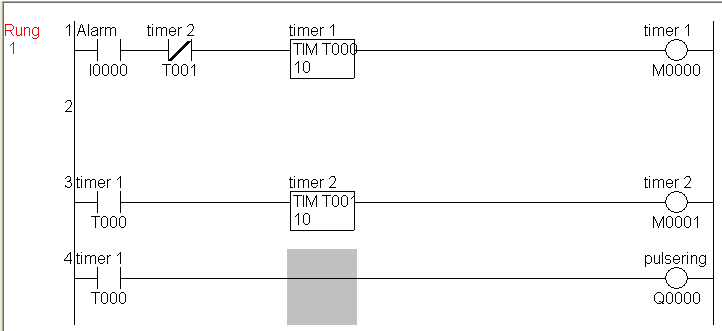

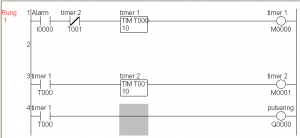

Når man får en alarm (I000) så vil den sette timer T000. T000 setter i sin tur NO-kontakten T000.



Kontakten T000 setter timer T001, som i sin tur bryter NC-kontakten T001 som reseter timer T000.

Den nederste NO-kontakten T000 setter utgangen Q0000 i takt med seg selv (1 sek. mellomrom.)

Endret 5. november 2007 av Dj_eLmO

[BigJackW]

Jeg har jo allerede programvaren WindLDR som jeg har via skolen.

Kan få tak i en slik Idec fra ebay (ny) til 300kr fra Amerika + frakt og evt. toll.



Edit: Ser ikke ut til å fungere helt.

Du kan simulere ved å trykke F5



Edit 2: Fungerte om jeg bytta NC-kontakten til M1, men likevel er det noe rart.. ?

Endret 5. november 2007 av BigJackW

[Nedward]

Jeg har jo allerede programvaren WindLDR som jeg har via skolen.

Kan få tak i en slik Idec fra ebay (ny) til 300kr fra Amerika + frakt og evt. toll.



Hvis du får en IDEC til 300,- pluss frakt og toll, så er det jo egentlig et kanonkjøp. Btw, nå har jeg lagt til programmet ditt. Men vær obs på at det kan være en 110V utgave. Da trenger du en 230 -> 100V trafo. Men de er ikke så voldsomt dyre. Det er vel snakk om rundt 200,- hvis jeg ikke husker helt feil.

[BigJackW]

Takker! Satte meg på vei den der ja



Kan dette gjøres lettere?

http://multimftp.nethome.no/ladder/

[andylove]

Dette så avansert ut, men hva er det for noe? Sorry at jeg stjeler litt plass i tråden, men lurer på hva dette dreier seg om

[BigJackW]

Ikke så vanskelig om man først setter seg litt inn i det.

Du kan lese om PLSer her,

og du kan se hva som er mulig å gjøre med PLS

og

og kanskje den mest kjente

Endret 5. november 2007 av BigJackW

[Nedward]

Takker! Satte meg på vei den der ja



Kan dette gjøres lettere?

http://multimftp.nethome.no/ladder/

Ikke som jeg kan se. Den eneste "haken" i programmet er at hvis du skal ha løpelys, eller utganger som legges sekvensielt så får du en forsinkelse pga. den første timeren som setter hele sekvensen igang. Men nå vet jo ikke jeg om det er meningen eller ikke.



Her er et forslag som fjerner den forsinkelsen. Men jeg er usikker på hvordan dette programmet fungerer i praksis, siden det er vanskelig å se hvordan utgangene fungerer i virkeligheten. Sansynligvis blir det et veldig kort blink i den siste utgangen kontra de første.





Edit: Det programmet virker ikke slik det skal. Den første utgangen ble feil.

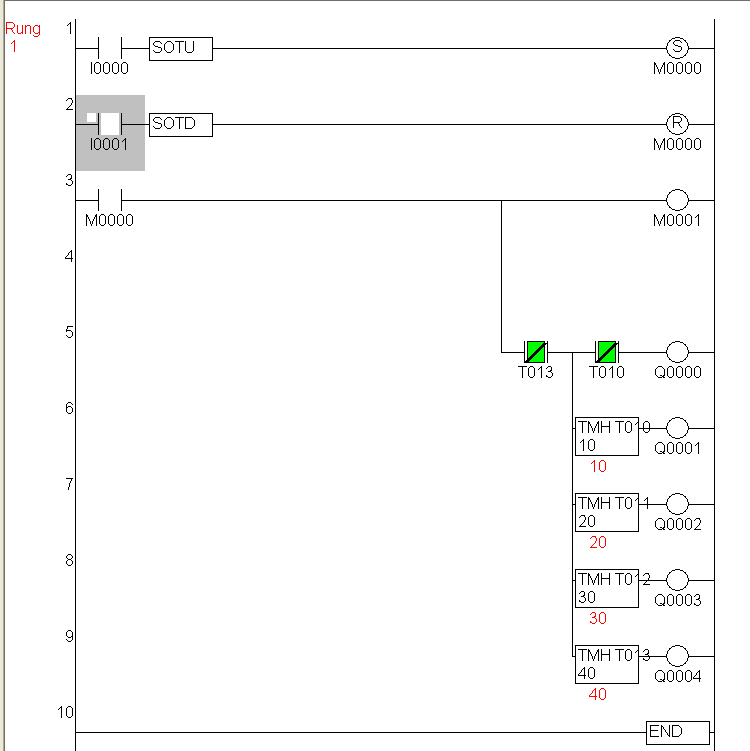

Edit2: Her er et program som tenner 1 lampe, så tennes den neste, samtidig som den forrige slukkes. Osv.



Endret 5. november 2007 av Dj_eLmO

[BigJackW]

Fett! ;D



Men du sier jeg bør være obs om den PLSen kjører 120V!?

I Datasheetn til den står det:

Operating Voltage 120V AC, 240V AC

Oprerer den på begge da montro?



Edit: Btw, hva står M for? F.eks. M0001 ? Jeg vet hva tallene er men M-en?

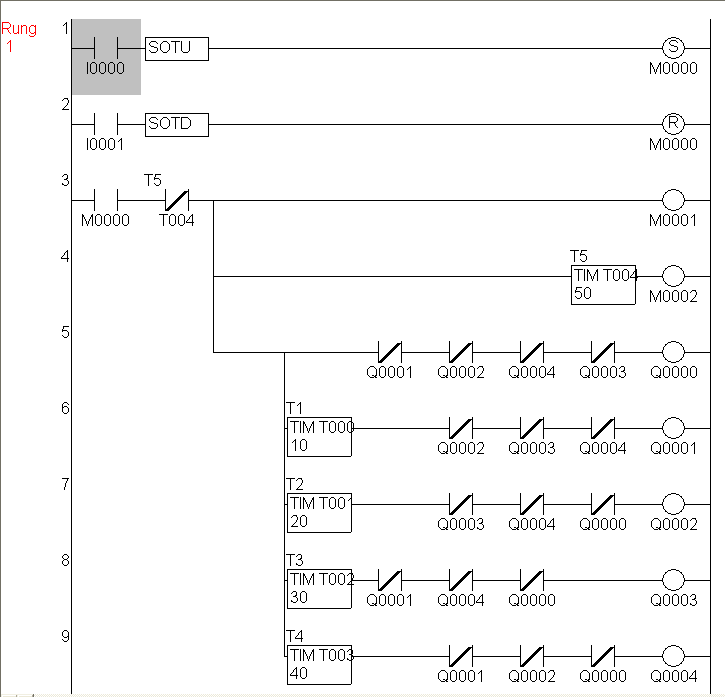

For dere andre som vil se hvordan den fungerer siste:

http://multimftp.nethome.no/ladder2/

Endret 6. november 2007 av BigJackW

[Nedward]

M er "Internal relay". Et slags minne relé om du vil.

[BigJackW]

Ok!



Men hvordan får jeg den til å stoppe og begynne med f.eks. en annen "lys-rytme" etter f.eks. 3 runder?



Regner med jeg må bruke Counter?



Og hva er meninga med Rungs?

Endret 7. november 2007 av BigJackW
