Lære om elektronikk(krets kort å sånt)

[tehextinct]

Hey se her eks:

http://www.clasohlson.no/Product/Product.aspx?id=21082534



Start pakke med sånn elektro byggnigs sett noen som vet hva det heter å holde på med slikt?

Noen som også vet hvor man kan lese om det osv.?(finner sikkert ut det når jeg finner ut hva det heter )



Ja uansett takk for hjelp!

[tehextinct]

må da være noen som vet dette?

[ToMmM]

Det settet er for å lære å lodde.

Hvis du vet hva lodding og elektronikk er så er det bare å søke litt etter det på internett, var sånn jeg lærte om elektronikk for mange år siden.

[flonoen]

Hva det heter? kan vel kalles DIY (DoItYourself), eller om du mener det konkrete du holder på med når en setter sammen sånt, så kalles vel det lodding.. Dette var sikkert ikke svaret du var ute etter, men er lov å prøve seg!

[tehextinct]

ok, men har sett sånne små kort som man legger enkle assembly koder på å sånt tror jeg... noen som vet hva det er?

Leste en tråd om det her

[Dr_VingTor]

Du tenker kanskje på mikrokontrollere? det er en integrert krets (IC) med mange periferienheter og en innebygget prosessor og program minne. De kan brukes til stort sett det meste, hvis en er kreativ nok.



Det er to gjengangere som er populære, PIC og AVR, selv er jeg en fan av AVR mikrokontrollere. Disse kan programmeres i assembly og i C (C er klart å foretrekke synes jeg, en kan jo bruke inline assembly om en må).



ta en titt på avrfreaks.net eller google på "AVR microcontroller" og tilsvarende

[tehextinct]

Takk!

[Nilsen]

http://www.hardware.no/guider//guide_elekt...n_-_del_1/18842

http://www.hardware.no/guider//guide_elekt...n_-_del_2/20924

http://www.hardware.no/guider/annet/guide_...n_-_del_3/32707

[tehextinct]

http://www.hardware.no/guider//guide_elekt...n_-_del_1/18842

http://www.hardware.no/guider//guide_elekt...n_-_del_2/20924

http://www.hardware.no/guider/annet/guide_...n_-_del_3/32707





TAKK!! noen som vet hvordan man lager de kretskortene?

Ser at folk legger det i en syre å smelter det på eller noe?

Skjønte det ikke helt



De har liksom en grønn plate så tegner de på hull, streker osv. og hvor led å sånt skal stå på en kobber plate så legger de den på den grønne å legger den i en slags syre løsning(?) så blir det smeltet på?

Noen som kan forklare dette og vise hvor jeg kan få kjøpt "ingrediensene"?





TAkk!

[raid2]

På skolen så tar vi et tomt printkort og legger det i en gjennomlysnings-maskin(UV-lys) sammen med et ark som viser kretsen man ønsker. Etter noen minutter så tar vi ut kretskortet og legger det i en kar med en base-løsning, og så puttes det i et etse-kar med en syre-løsning. Finnes vel andre måter for å lage andre kort, men det her er metoden jeg har brukt.



Er vel sikkert noen med mer peiling som kan forklare noe mer detailjert?

[BigJackW]

Vi gjør det på akkurat samme måten.

Base-løsningen som vi bruker er en såkalt kaustisk soda

Og etsekaret (med lufttrykk fra bunnen fra evt. akvariumspumpe) inneholder natriumpersulfat

[tehextinct]

Linker til det jeg trenger ?

Har ikke laser printer!



Takk!



Edit: Trenger man trykk for at det skal gå?

Ja og kretskorte hvordan ser det ut?



jeg forestiller meg et grønt kort med et tynt lag kobber på toppen, som det tegnes kretser på. der det er tegnet vil ikke kobbere etse bort også danne mønsteret?

Endret 24. oktober 2007 av tehextinct

[raid2]

Linker til det jeg trenger ?

Har ikke laser printer!



Takk!



Edit: Trenger man trykk for at det skal gå?

Ja og kretskorte hvordan ser det ut?



jeg forestiller meg et grønt kort med et tynt lag kobber på toppen, som det tegnes kretser på. der det er tegnet vil ikke kobbere etse bort også danne mønsteret?



Gå inn på elfa. Naviger deg til *Monteringsmateriell/Mønsterkort, og velg *Mønsterkort

der finner du alt du måtte trenge av kort og materiale

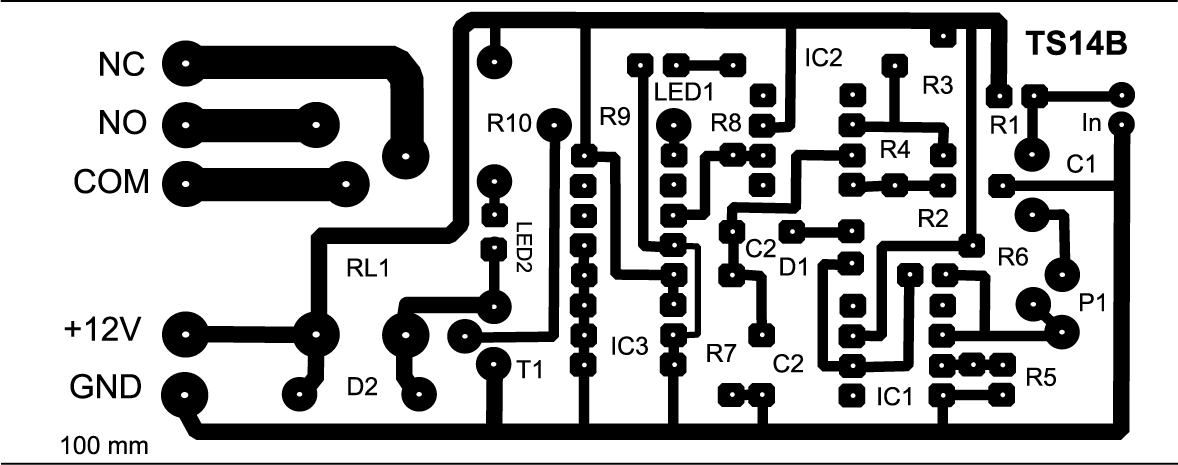

Eksempel på layout som kan printes på et tomt kort:







Eksempel på ferdigprinta kort:







edit: Hvis du bare vil sette igang og lage noe, så finnes det en god slump byggesett/ferdige kretskort på elfa (gå til *byggesett)

Endret 24. oktober 2007 av raid2

[BigJackW]

Du får sikkert skrive ut kretskort på skolen din, eller hos lokalavisa elns.

[-3bna]

Eller så kan du bare bruke utskriften fra skriveren din...

Det er hva vi gjør ved HiT ( Høyskolen i Telemark)
