Hjelp til parallellkobling elektrofag

[2rst1]

Hei. Eg går elektrofag vg1, og kunne trengt litt hjelp med denne oppgåva. Har glømt halvveis korleis dette med parallellkobling var.. Det var då straumen som delte seg, og i serie var det spenningsfall og noko sånt. Men denne oppgåva skal vere ferdig til i morgon, har greidd den andre med seriekobling. Har berre denne igjen, så nokon som gidder å hjelpe meg litt her eller?

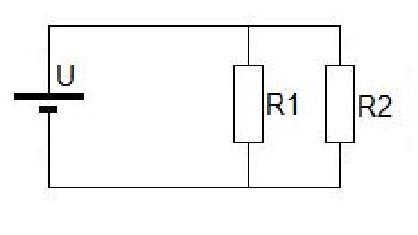

Her er oppgåva:





Oppgåve 2

Spesifikasjonar:

R1 = 1,2KΩ

R2 = 2,7KΩ

U = 9V



a) Rekn ut den totale motstanden i krinsen

b) Rekn ut den totale straumen i krinsen

c) Rekn ut delstraumane

d) Rekn ut effekten over kvar motstand

e) Rekn ut den totale effekten over motstandane



Håper på svar

Takk:]



Edit: små skriveleifs

Endret 26. september 2007 av 2rst1

[CreativeCoding]

a) 1/(1/r1 + 1/r2) = total R

b) I = U/R(total R altså)

c) Ir1 = 9/1.2 ir2 = 9/2.7

d) p = u * i, Bruk i fra svaret over og 9v.

e) Pt = It * 9



Håper dette sa deg noe.

[2rst1]

a) 1/(1/r1 + 1/r2) = total R

b) I = U/R(total R altså)

c) Ir1 = 9/1.2 ir2 = 9/2.7

d) p = u * i, Bruk i fra svaret over og 9v.

e) Pt = It * 9



Håper dette sa deg noe.

9583313[/snapback]



hmm.. kva er 1? forsto ikkje heilt den første der. Blir ikkje berre så enkelt som R1+R2=Rtotal då?

Endret 26. september 2007 av 2rst1

[-Tommy]

Jeg ville ha sagt at formelen på a blir.



Rt=R1*R2/R1+R2.



Slik at det blir på din oppgave: Rt=1200*2700/1200+2700=3240000/3900=830,76.

Endret 26. september 2007 av 2mmy91

[CreativeCoding]

Du kan ligge de sammen når de er i serie, er de koblet slik som du viser må du nok bruke en annen formel.

1 (tallet 1 altså, delt på det du får når du regner ut -> ) 1 (også tallet 1) delt på r1, + 1 (også tallet 1) delt på r2. Del en på summen av det du får.



Vil du ha utledningen av den formelen jeg bruker, så kan du få det?

(Hadde den på eksamen i 2FY)

Endret 26. september 2007 av CreativeCoding

[2rst1]

a) 1/(1/r1 + 1/r2) = total R

b) I = U/R(total R altså)

c) Ir1 = 9/1.2 ir2 = 9/2.7

d) p = u * i, Bruk i fra svaret over og 9v.

e) Pt = It * 9



Altså:

a) Rtot=(R1*R2)/(R1+R2) = (1200*2700)/(1200+2700) = 830.7692308 ohm

b) I = U/R = 9v/830.769ohm =0.0108A = 10.8mA ??

c) IR1 = 9v/1200 = 0.0075A = 7.5mA

IR2 = 9v/2700 = 0.003333A = 3.33mA

d) P = U*I = 9v*0.0075A = 0.0675W ? korleis eg skriver effekten over R1 då? blir det PR1=0.0675W? aldri hørt om det før, så kanskje eg berre skriver "effekten over R1 er 0.0675W? litt usikker på det hehe

i alle fall.. så blir det effekten over R2:

P = U*I = 9v*0.003333A = 0.029997W ?



Ptot blir då effekten over R1 + R2 som blir 0.029997W+0.0675W = 0.097497W

e) Ptot = Itot*U (eller 9)? = 0.097497W = 0.010833*9v



Ja det ser ut som om at det går opp i det samme talla når eg legger sammen effektane på begge motstandane eller bruker formelen Ptot = Itot*U

Nokon som kan bekrefte at alt dette er riktig? skulle også likt å vite om det går an å skrive PR1 om man skal finne effekten over R1
