Slipers Opp-Ned Mod

[Sliper]





Sponsorer:



Vendur

Takk til Vendur som sonset meg med et gavekort på 150 kr som ble brukt til en 12cm SilenX vifte!

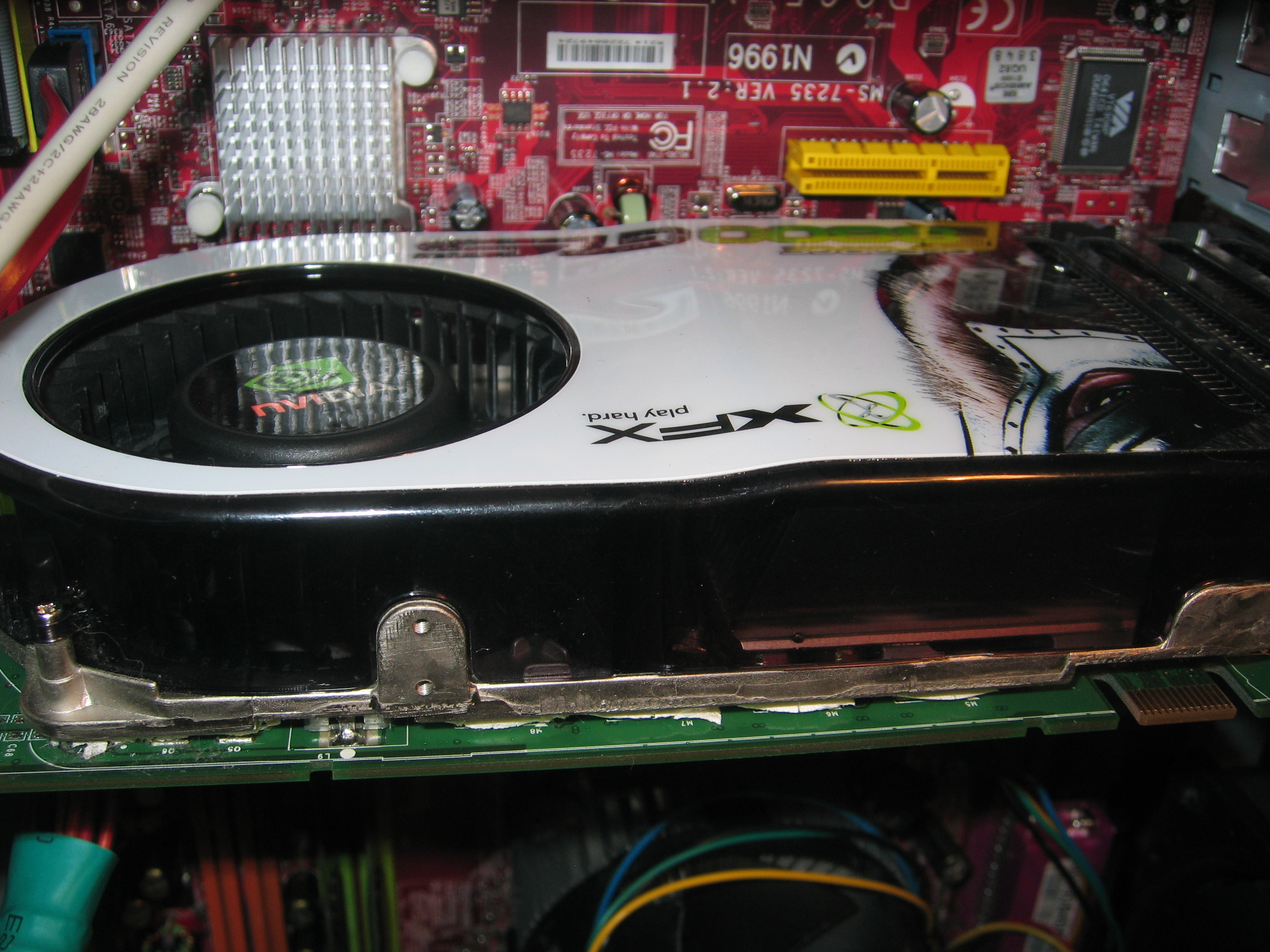

Jeg holder på med å skifte side på hoved kortet i mitt CoolerMaster Centurion kabinett. Meningen med det er å få skjermkortet mitt (GeForce 8800GTS) opp ned slik at det er den 'kule' siden med viften som viser.





Komponenter:



Apevia chamelon 500w strømforsyning

Nvidia X8800GTS 640mb grafikk kort

Dual-Core 2.0 GhZ prosessor (klokket til 2.4)

2x Kingston 1024mb ram

samsung dvdbrenner

MSI hovedkort





ca 1.2 TiB lagring fordelt på 3 disker + to eksterne



Her er PC-en før modding

URL]

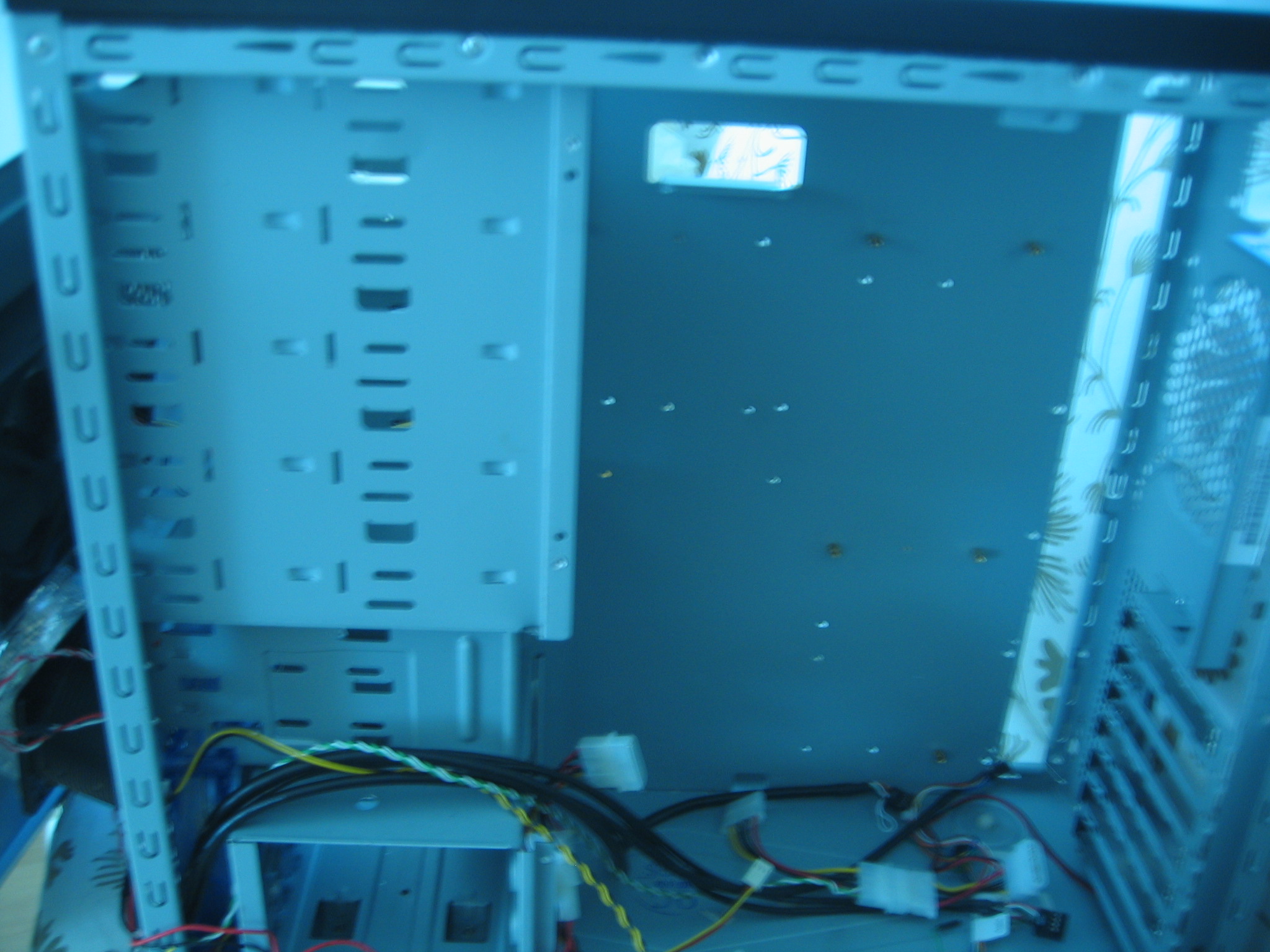

...Tatt ut alt innmaten

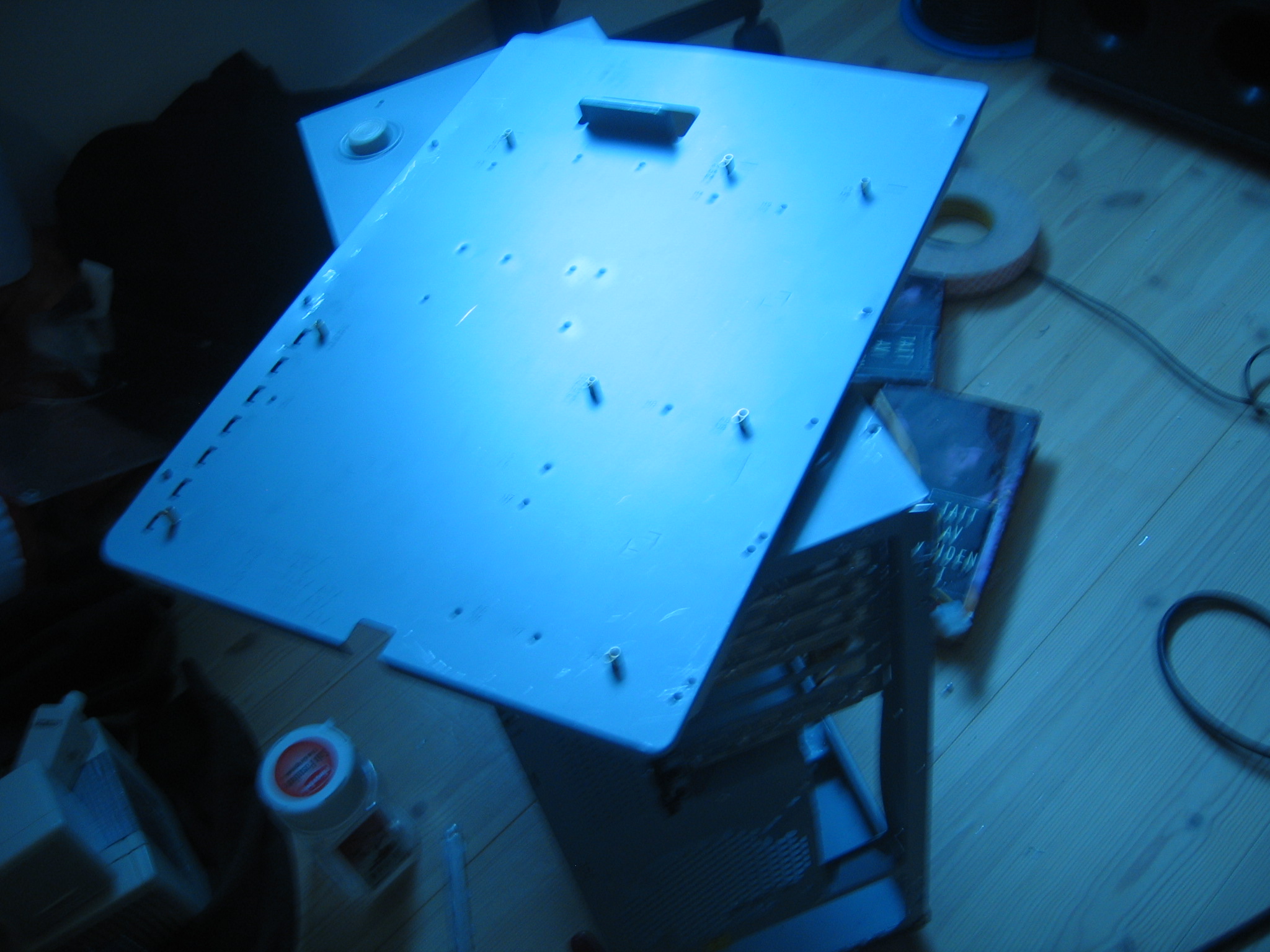

Endelig fikk jeg ut det J**** hovedkort brettet, måtte slite endel for det



Der var det på rette siden venter bare på popnagler og en drill så jeg får festet det og demontert bakdelen av PC-en



Hvis dere har noe dere skulle sagt KOMMENTER HER

Endret 25. september 2007 av Sliper

[Sliper]

UPDATE

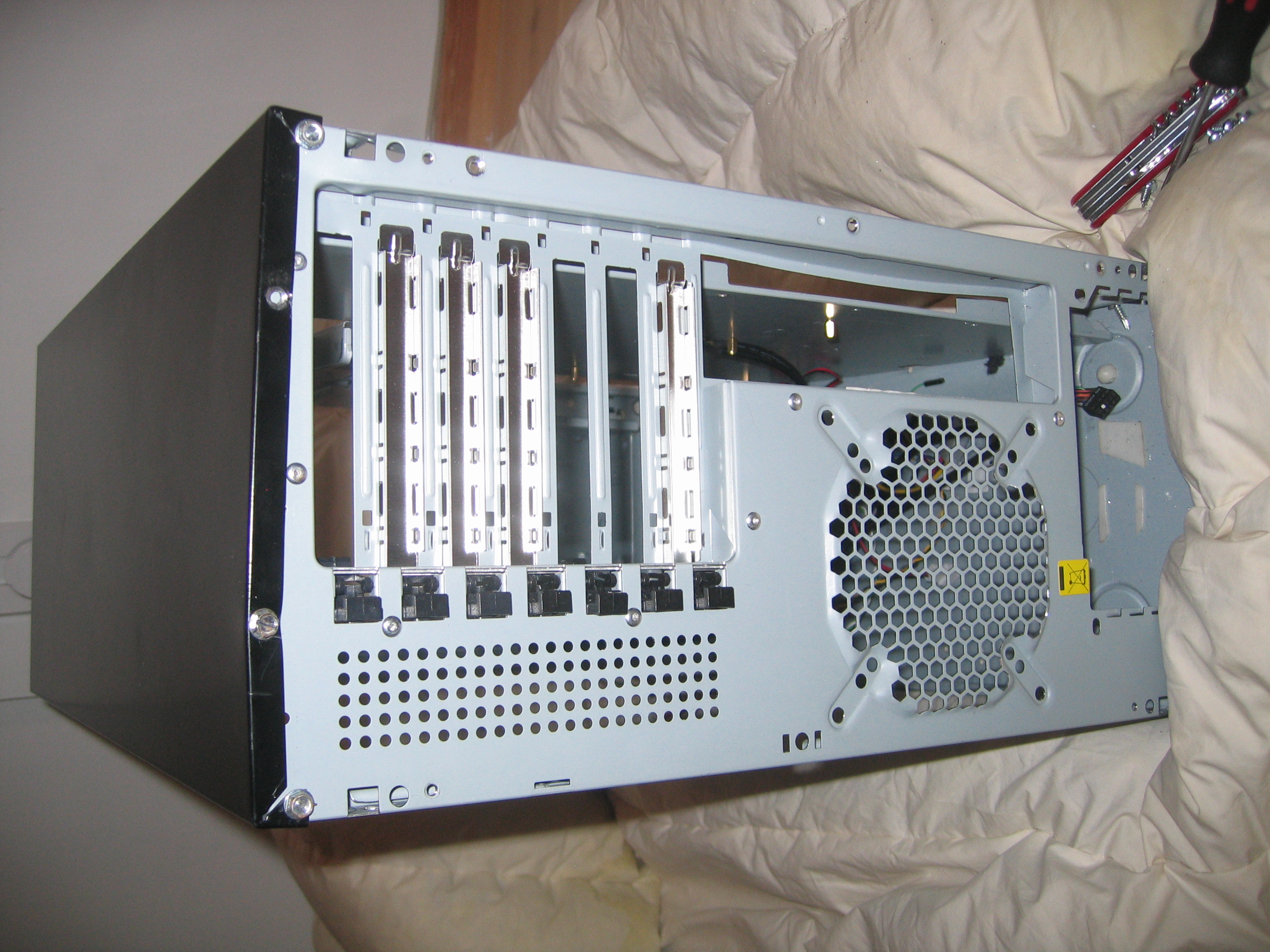

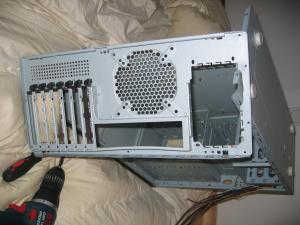

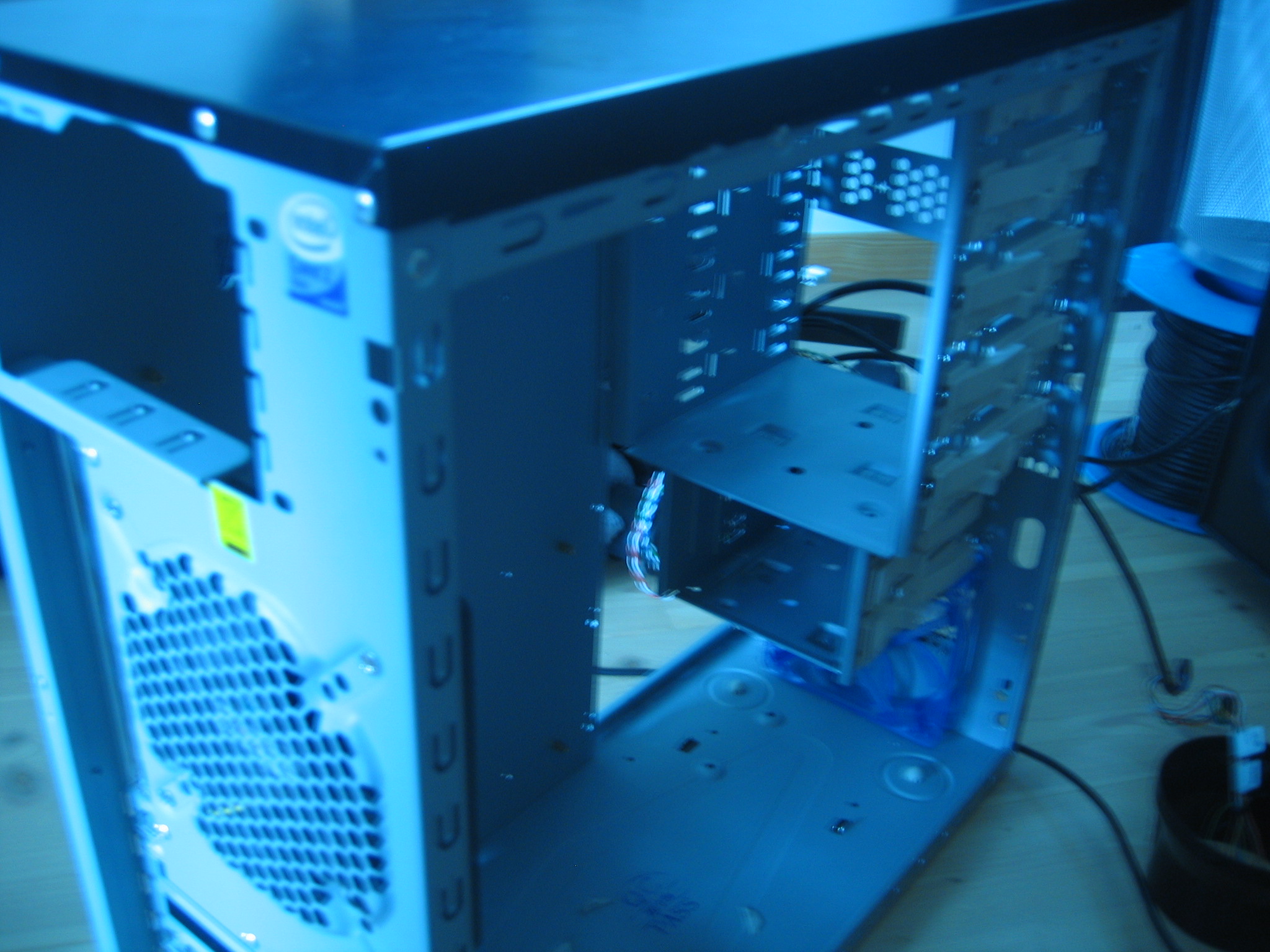

Jeg fikk endelig drillen så jeg fikk fjernet bakplaten fra kabinettet



Så var det bare å montere den opp ned igjen:)

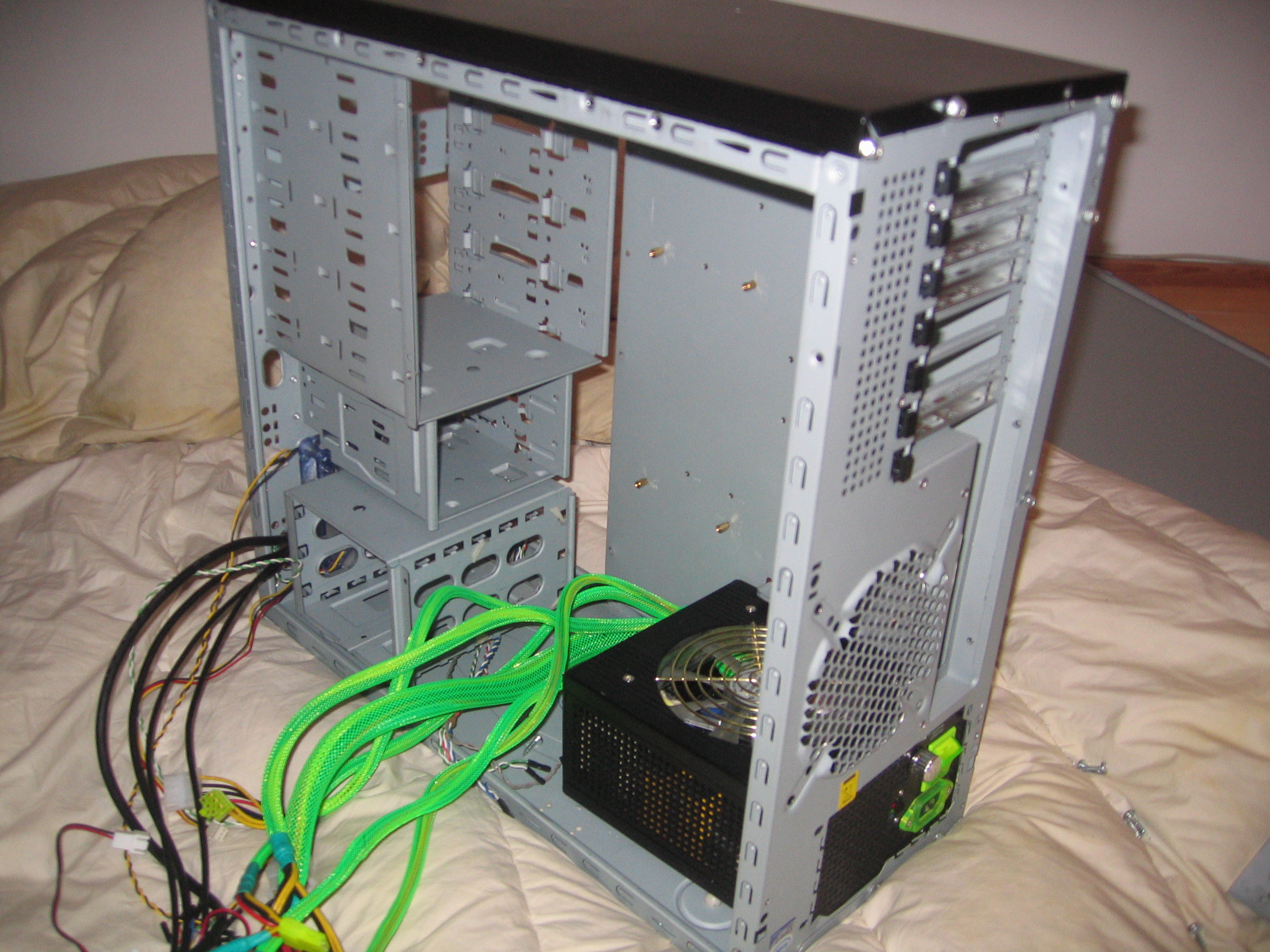

Etter litt jobb passet endelig PSUen

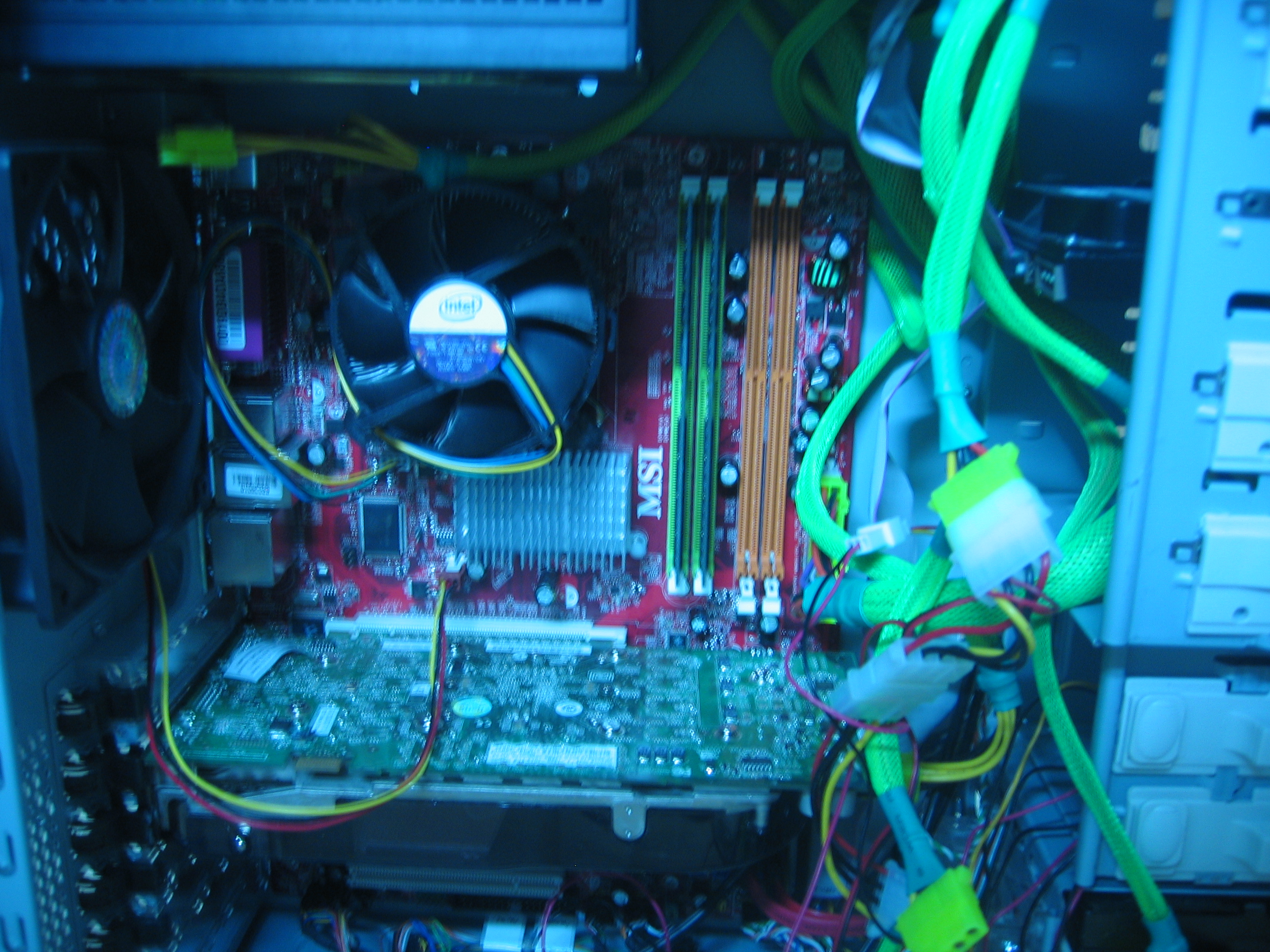

Så var innmaten på plass uten videre problemer ( jeg vet at kablene er rotete, men har ikke montert plexi i døra enda, så det gjør ikke så mye;) )

Nå er det bare å vente på ny cpu vifte fra komplett... Noen som har noen forslag til noe mer jeg kan gjøre? POST FORSLAG HER!

Endret 25. september 2007 av Sliper

[Sliper]

Hei!



Jeg har tenkt litt på å lage plexi i døra på kabinettet.

Noen som har noen forslag til farge og form? Post her

[Sliper]

UPDATE!







Jeg har nå fått fikset endel på kabinettet.

Har skiftet ut alle de midlertidige skruene med popnagler og har montert en blå 120 mm led vifte i toppen av kabinettet. Jeg har ikke fått gjort ferdig viftehullet (venter på pakke fra microplex med 2 stk grønne katoder, noen vifte skruer og noe c-strip). CPU vifta fra komplett er heller ikke kommet enda ( de har lagertrøbbel så jeg regner egentlig ikke med å få den før om ihvertfall en uke eller to) Jeg har også en 31cm grønn katode fra komplett ( denne ble bestilt ved en misforståelse mellom meg og en kompis).



Men ihvertfall her er updaten;)

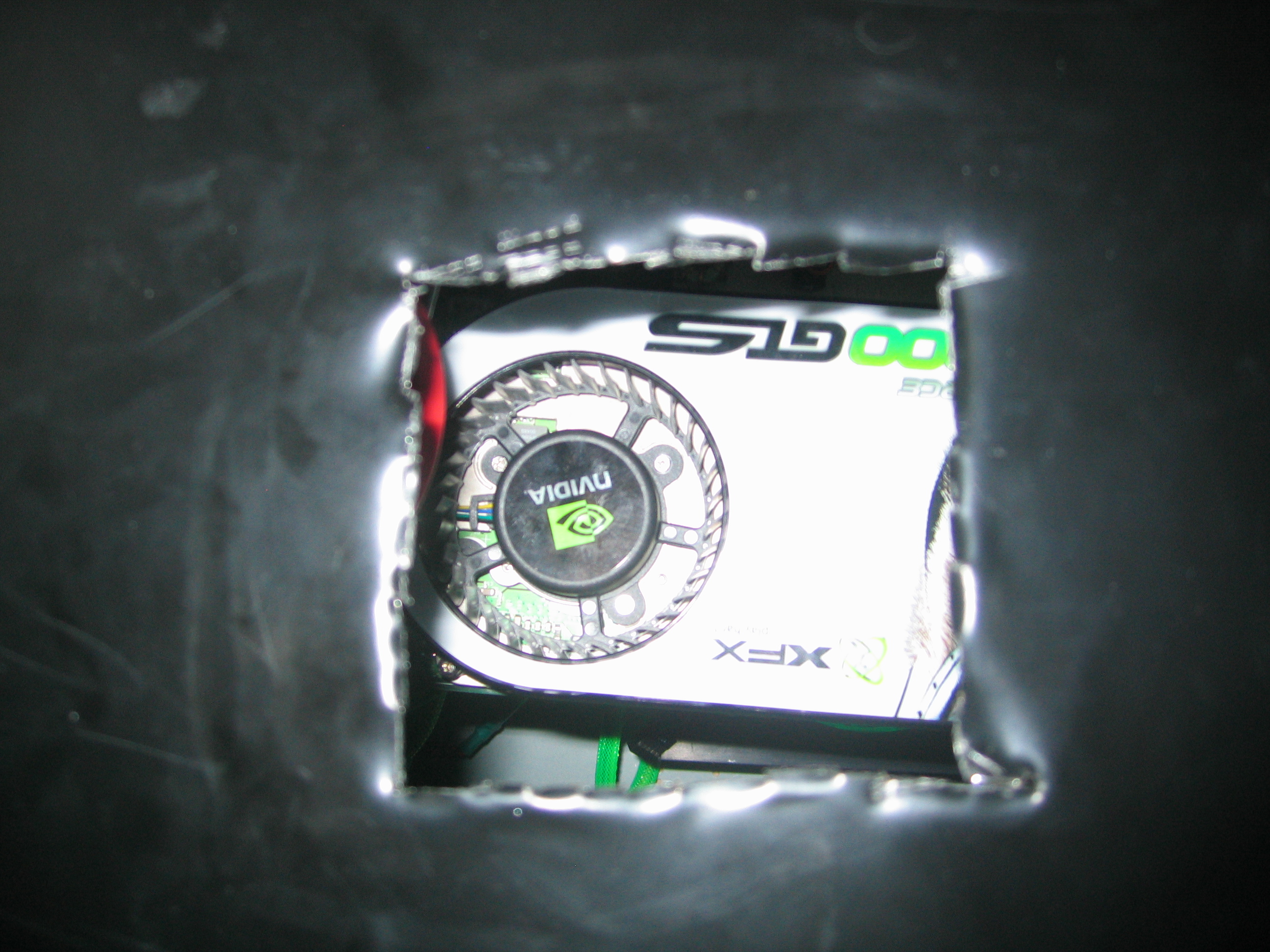

Her har jeg laget et firkanta hull (med et hoggjern )for at det skulle gå fortere for far å klippe det runde hullet da han kom hjem (han har vært blikkenslager i sånn ca 25 år så jeg så ikke vitsen i å gjøre det selv og ende opp med et skikkelig skjeivt hull )

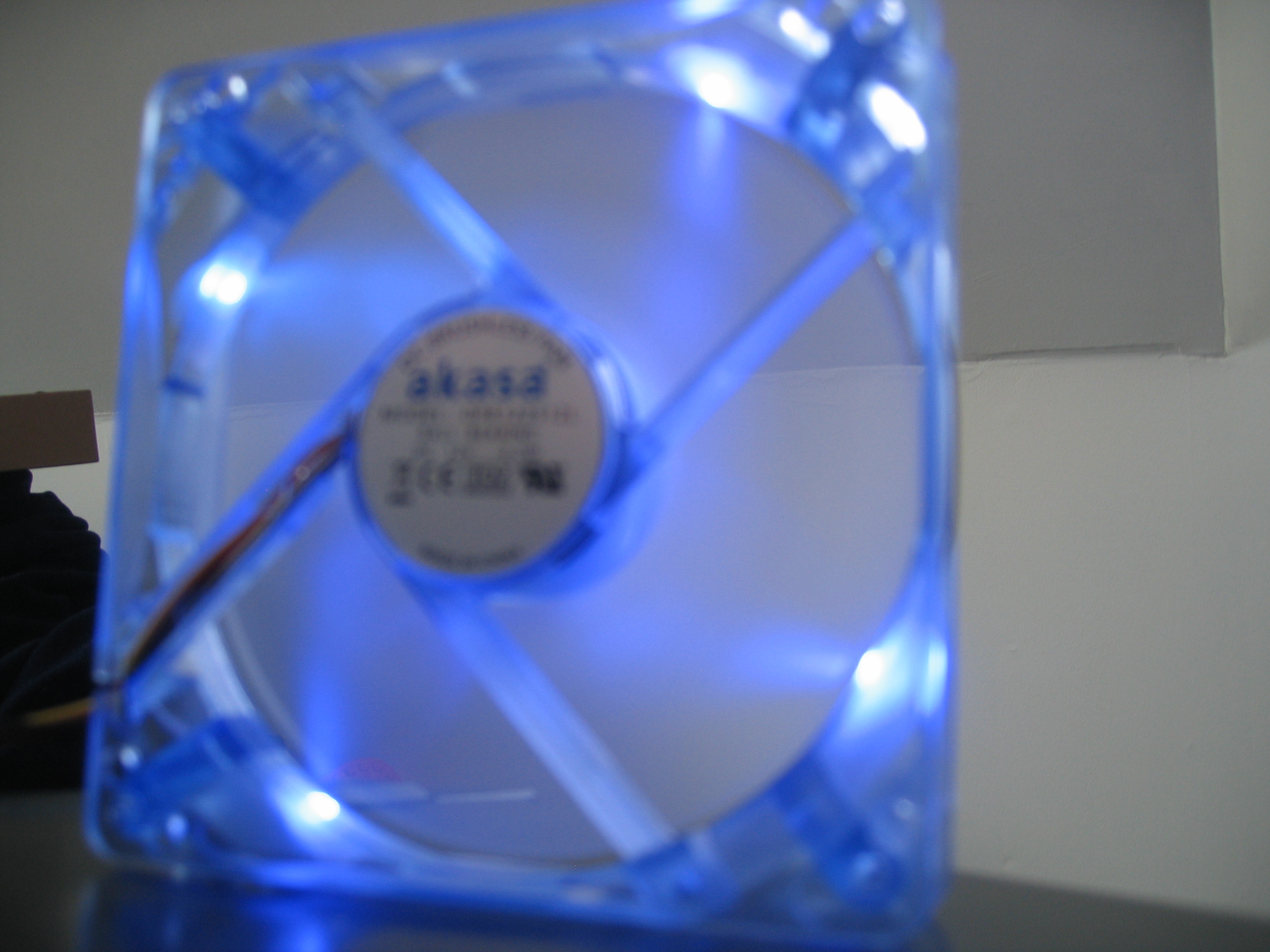

Her er viften som skal inn, en Akasa vifte jeg kjøpte på datakjeden for ca et år siden. Den blåser velig mye, men bråker omtrendt like mye så jeg har den på minimum med mindre pcen er veldig varm, har også tenkt til å lodde på en I/O bryter på den.

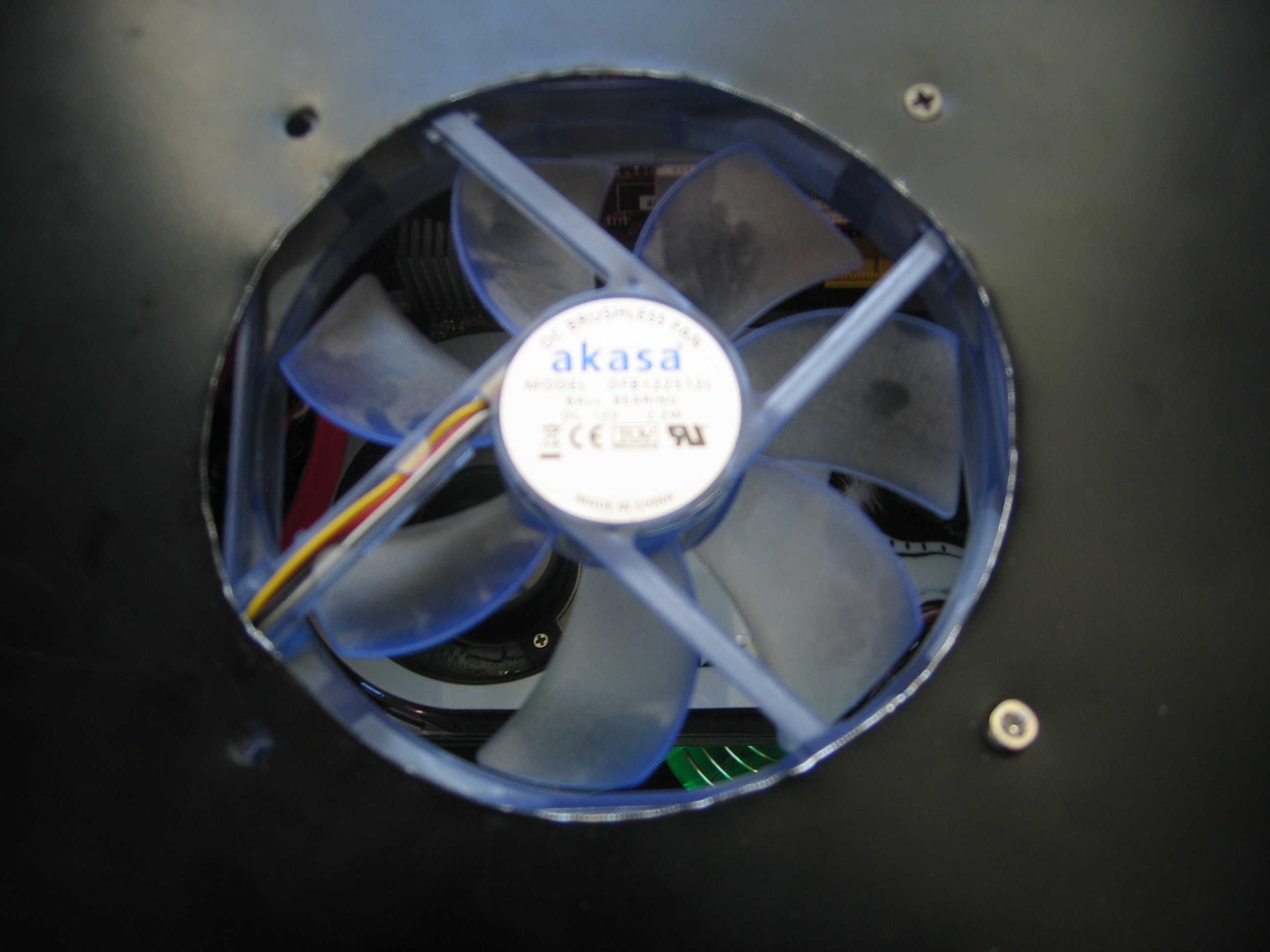

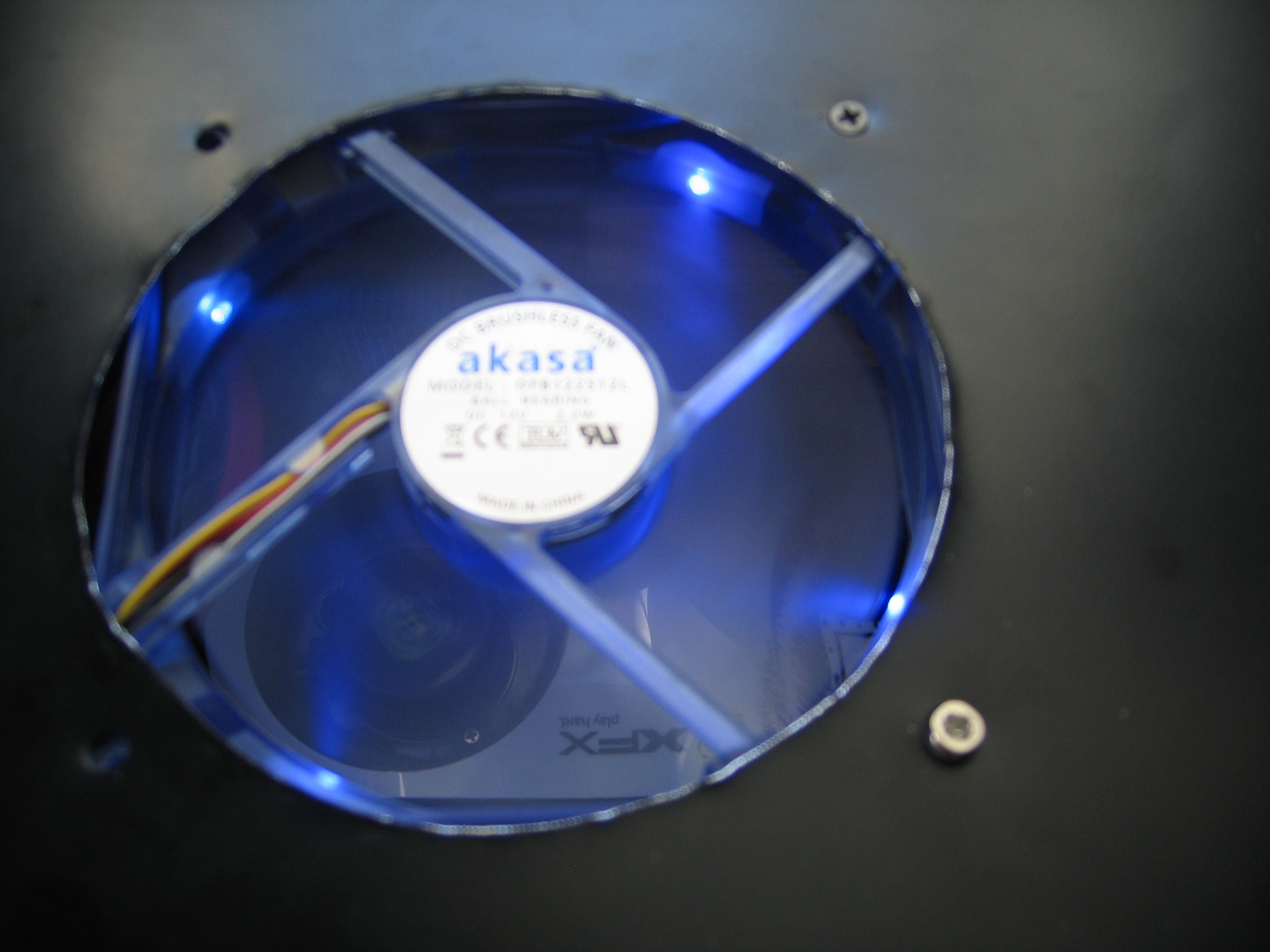

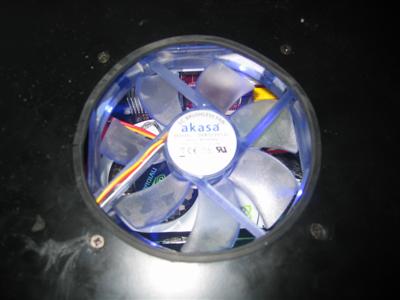

Der var endelig viftehullet klippet Skal jo selfølgelig sette på en grill og legge c-strip rundt kanten av hullet;) Nye skruer er også på vei (hvis du ser litt etter så mangler det et par skruer og den ene skruen er for lang til at den kan skrus inn... )

med blitz



Uten blitz







Jeg har som sagt også fikset litt popnagler og dører osv, men siden det ikke akkuratt er noe spennende å se på har jeg latt være å legge dem til



Vær så snill å gi meg noen kommentarer da, er glad for alle komentarer, både positive og negative;)



TRENGER KOMMENTARER!

Endret 11. september 2007 av Sliper

[Sliper]

Hei igjen





Luftflyt







Har laget en tegning i paint, jeg er skikkelig dårlig til å tegne men håper dere fatter hva jeg mener. Det er to 120mm vifter ganske lavt nede som blåser inn i kabinettet, en 80mm som blåser direkte på cpu kjøler (denne har et rør som leder luften) og en kraftig 120mm i "taket" på PC-en som blåser all den varme luften ut, hva synes dere? Hvis noe er feil/ ikke optimalt så må dere si ifra!



Jeg vil ha kommentarer her!





På forhånd takk.

Endret 25. september 2007 av Sliper

[Sliper]

Ny update!



Fikk pakkene fra komplett og microplex i dag



Noen bilder av pakkene og innholdet:





Pakkene inneholder en Golden Orb II cpu vifte, en list/pakning, to grønne katoder, 8 svarte skruer til vifter og en inverter til katodene. Beklager for at jeg ikke har fler bilder, noen av dem forsvant bare fra kameraet.

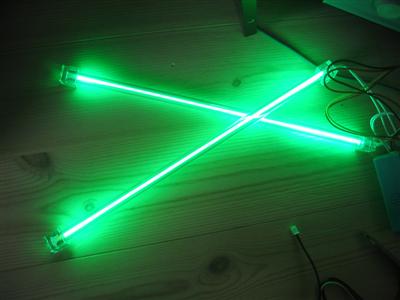

Katodene før jeg ødela den ene (loddet på litt ekstra ledning, etter det lyste bare halve katoden, hvis noen vet hvordan jeg fikser det så pliiis si ifra her )





Ble litt irritert da jeg så den ene loddingen på bryteren til katoden hadde løsna, men det gikk raskt å fikse.

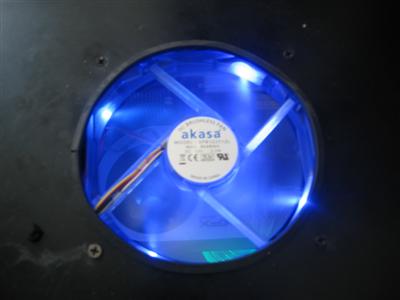

Viften med list jeg skal kjøpe grill til den og, skal ha sånn helt vanlig akasa 120mm, vil ikke ha noe sånn facy stæsj for da blir pcen litt vell harry for meg...







katoden lyste godt ja!

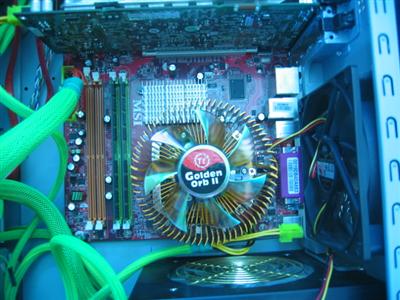

Golden Orb II

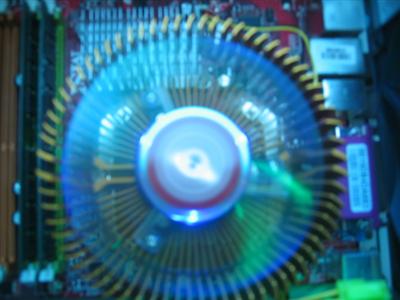

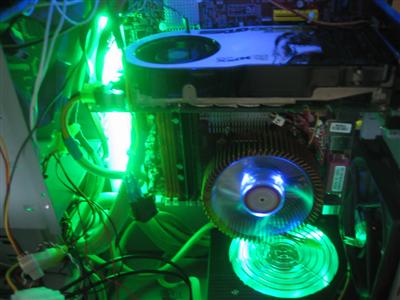

... in action



Hva syns dere? Jeg liker alle kommentarer, men helst de konstruktive



Kommentarer postes her





Edit: skiftet størrelse på bildene så jeg fikk lagt til flerne

Endret 13. september 2007 av Sliper

[Sliper]

Mini update



Hei, nå har jeg funnet en intern kortleser fra den gamle pcen min og har loddet litt på den for å få den til å bli litt mindre.. Også har jeg funnet frem litt isolasjonstape for å dempe litt støy fra viftene.

Har også laget en knapp til viten i toppen av kabinettet i håp om å bli kvitt litt støy mens jeg ikke trenger den



==Her kommer bildene!==

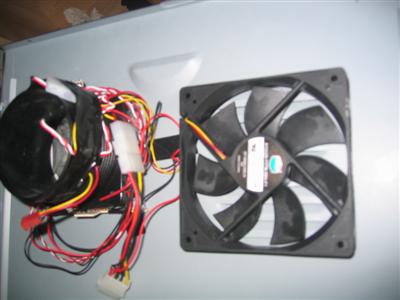

Her har du den ekstremt rotete sidedøra før jeg begynte, jeg skal fjerne røyret til 80 mm viften, teipe noe isolasjon på og fjerne noen dioder.

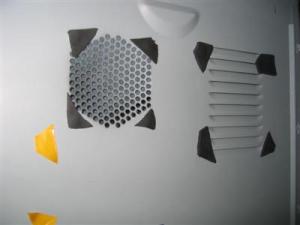

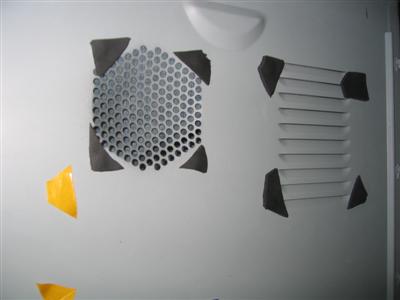

Der var viftene borte og teipen på plass







Også var det ferdig, ble fornøyd med resultatet, mye mindre stress å lukke døra nå

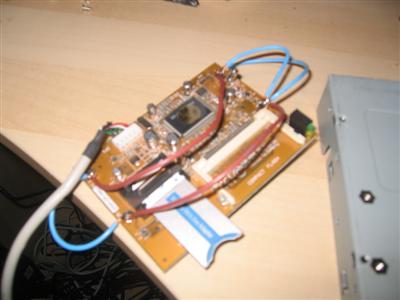

Der er minnekortleseren ferdig lodda Jeg har lodda på ledninger mellom skruehullene og en sånn ting under så jeg ikke vet hva er

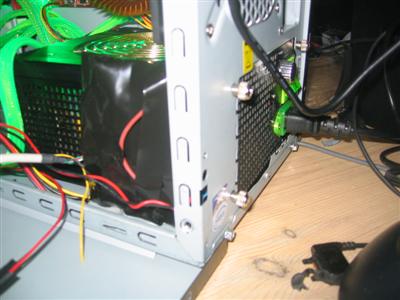

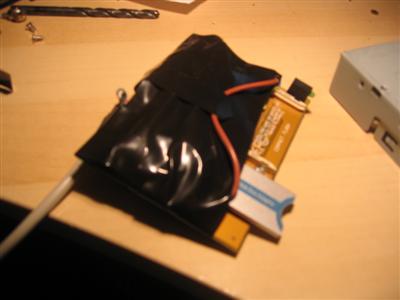

Teipte rundt den med noe svart teip for at den skal være mer diskret i kabinettet og for at jeg ikke skal gjøre det samme som jeg gjorde med diode holderen ( kortslutte den via kabinettet )





Den skal ligge ca der skal jo selfølgelig skjære hull til den da...

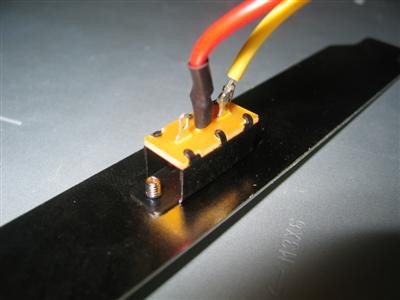

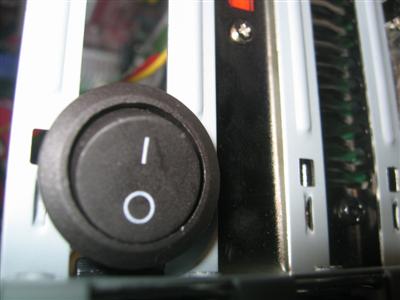

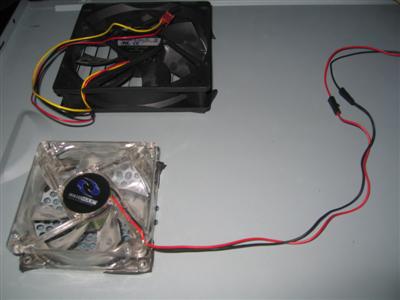

Så var bryteren på plass ja

Kan veldig godt være at jeg skifter plass på den fordi det så ikke så bra ut å ha den der, men ledningen rakk ikke lenger og jeg orker ikke å lodde mer i dag





Hva synes dere? enter dere synes at det ble helt føkka eller dritbra,

Skriv komentarer her!

Endret 14. september 2007 av Sliper

[Sliper]

Update!



Da var det på tide med en update igjen ja



Jeg har gjort ganske mye arbied siden sist update, mest tigging og software

Jeg har sleevet ganske mange av vifteledningene og jeg har loddet på brytere til de to viftene som bråker mest. Disse knappene skal sitte bak i kabinettet, jeg har skaffet dremel så blir nok ikke så veldig lenge til jeg skrur ut alt for å kutte opp hull til minnekortleseren og de tre bryterene jeg trenger. PSU en min bråkte vel mye så jeg skiftet ut viften med en stille(re) coolermaster vifte som fulgte med kabinettet. Den originale vifta i psu'en var for fancy til at jeg kunne bytte den ut, så jeg monterte den i toppen av kabinettet og flyttet den blåe vifta bak.

Nå er det vel bare å skjære opp baksiden av PC-en og vente på eventuelle sponsorer.



Her kommer bildene









Her har jeg skrudd opp PSU'en, klar til å skifte vifte!





der var vifta løsnet..

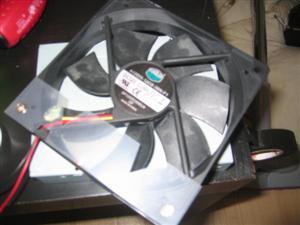

Vifta som skal inn er klar ( den ser overhodet ikke like bra ut, men jeg holdt ikke ut støyen så den fungerer nok som en midlertidig vifte før jeg får kjøpt meg en grønn mist vifte)

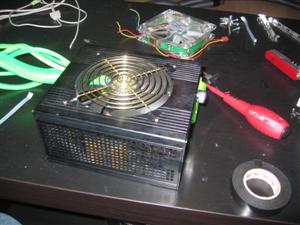

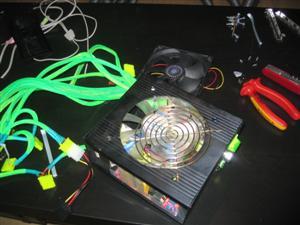

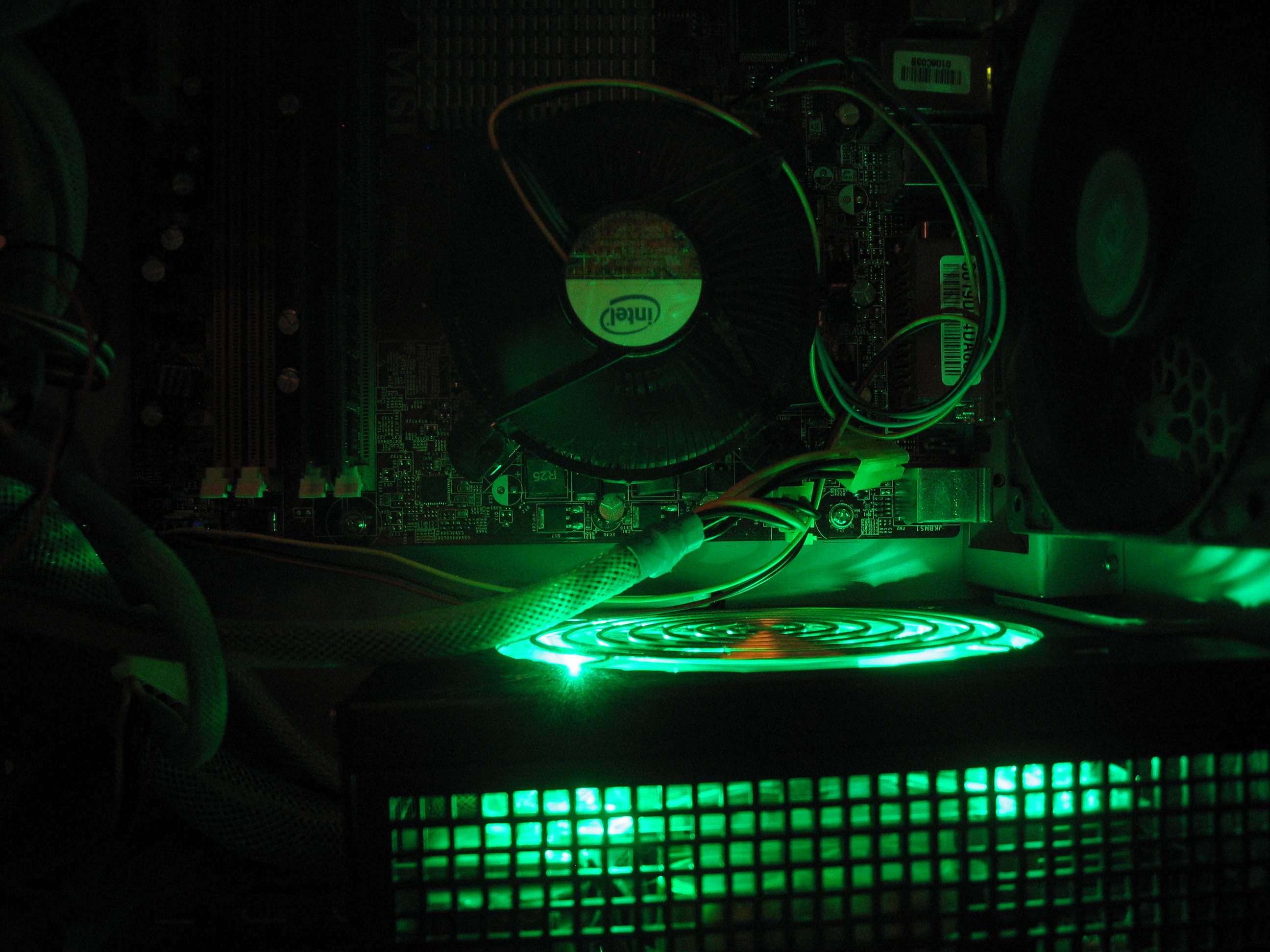

Strømforsyninga med ny vifte

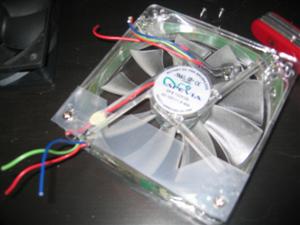

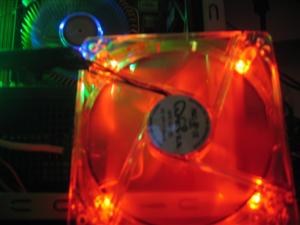

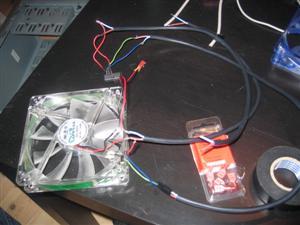

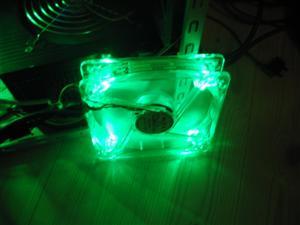

psu vifta loddet og klar til bruk (det er en ekstern bryter til den som velger mellom rødt, grønt og blått lys den kjører på 6 volt på bildene så lyset er noe svakt)

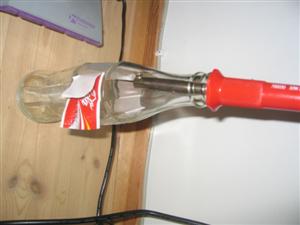

Lodde stasjonen





Skrudd fast i toppen den blåe vifta som var der fra før er flyttet til baksiden av PC-en.



Som videre planer har jeg tenkt å få meg noen stillere vifter, kansje lage et nett i fronten , med en grønn LED vifte bak, sleeve flere ledninger og sette inn pleksiglass i sidedøra Jeg har en kompis så har noe sota pleksi hjemme så jeg skal mest sannsynelig montere det på PC-en. Hvis det ikke ser fett ut blir det nok bytta i et enten blått eller klart glass...



Hva synes dere ? Nå må dere vel begynne å kommentere litt snart?



Kommenter her da vel!

[Sliper]

Update



Det blir dessverre en bildeløs update i dag.



Jeg har nå tredd damestrømper runt alle viftene i kabinettet (det står hvordan man gjør det en elleranenn plass i forumet) for å slippe å få så store mengder støv inn i kabinettet.

I tilleg til det så har jeg gjordt en god del på selve kabinettet, jeg har blandt annet fikset det litt sånn at det er litt mer beint og jeg har skiftet ut de stygge skruene jeg hadde som en midlertidig løsning på å feste topp-,bak- og hovedkortplate.



Jeg har også satt inn enda litt støydempning blant annet til PSU'en og hd rack.

Så fant jeg en fin liten harddisk i dag det er den disken så jeg brukte på gammle PC-en, den er kun 160 gb og bruker IDE



Også har jeg dremmlet hull til minnekortleser og til bryterene så nå ligger de ikke løst i kabinettet lenger



Som videre planer har jeg tenkt å skifte psu viften på ny (med MIST viften jeg fikk fra Vendur.no ) men må vente med det til jeg faktisk får viften da

Så venter jeg også på at en kompis skal bli frisk så vi får montert pleksi i døra og eventuelt lage hengsler og

Det hadde jo vært digg med skikkelig dør da .





Trenger forslag til navn på prosjektet!



Kommenter her!

Endret 20. september 2007 av Sliper

[Sliper]

Mini Update!



Nå har jeg endelig fått fikset katoden som jeg ødela

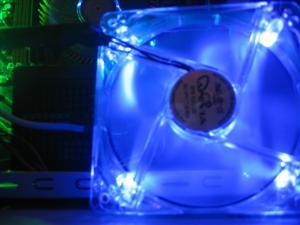

Jeg har loddet noen blåe leds på en vifte og jeg har fått laget en skisse av hvordan jeg vil at vinduet skal se ut

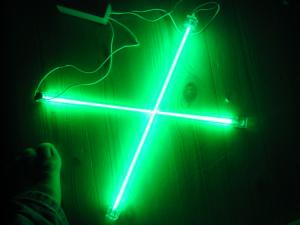

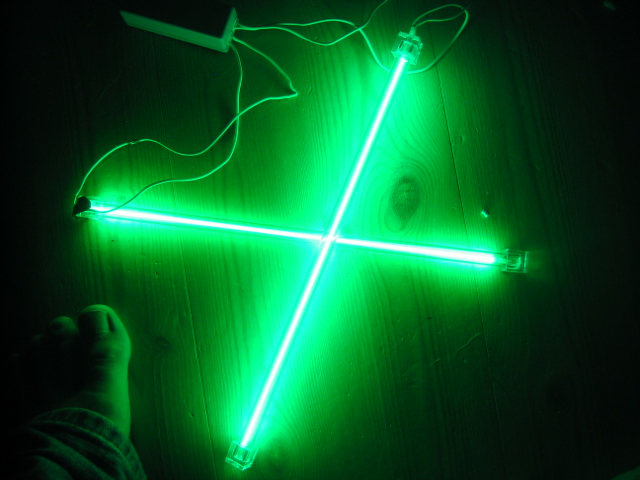

Katodene fungerer som aldri før

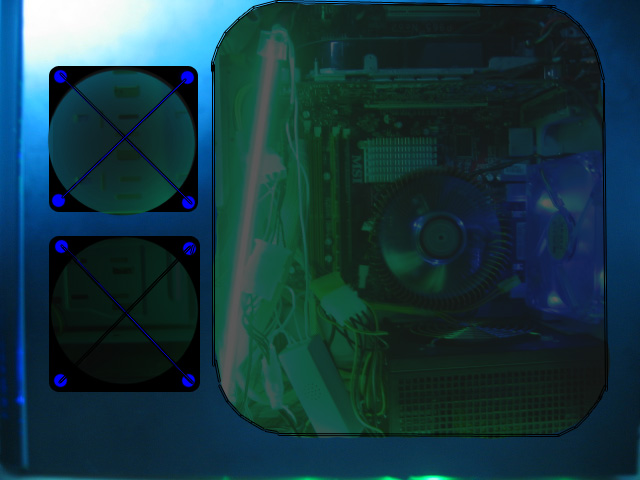

Her var vinduet ja Jeg skal klippe hull i kabinettet for så å feste en plate med sotet pleksi glass bak. Så skal jeg sette inn to 80 mm vifter som jeg har liggende.

Dette vil jeg sannsynligvis få gjort i dag





har laget en liten liste over hva jeg vil få gjort, en del av dette vil nok dessverre ikke skje ettersom jeg ikke har penger nok til vifter osv...



- Lage pleksi vindu

- Skifte ut viften i toppen med en 140mm led vifte ( siden jeg klarte å lage skjeive hull til skruefestene)

- Feste kortleseren fra innsiden for så å sparkle over med stål plast

- Få tak i viftegriller til alle viftene

- lakke bak panelet svart

- modde fronten ( montere en 120 / 140 mm led vifte bak frontplata for så å skifte

ut noen av 5 1/2" drivebayene med netting



Som dere sikkert har fått med dere så har Vendur sponset meg med et gavekort på 150 kr! dessverre hadde de ikke MIST viften jeg ville ha på lager så jeg skal bestille en annen ( en grønn 120mm SilenX vifte ) men for å gjøre det så må jeg vente på svar på e-mail ettersom jeg allerede hadde bestilt MIST viften før jeg fikk vite at den var utilgjengelig



Kommenter her!!

[Sliper]

UPDATE



Litt lenge siden sist nå, men her kommer den ihvertfall

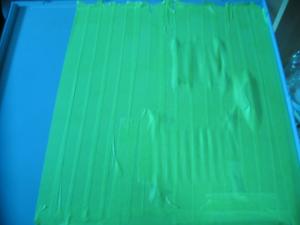

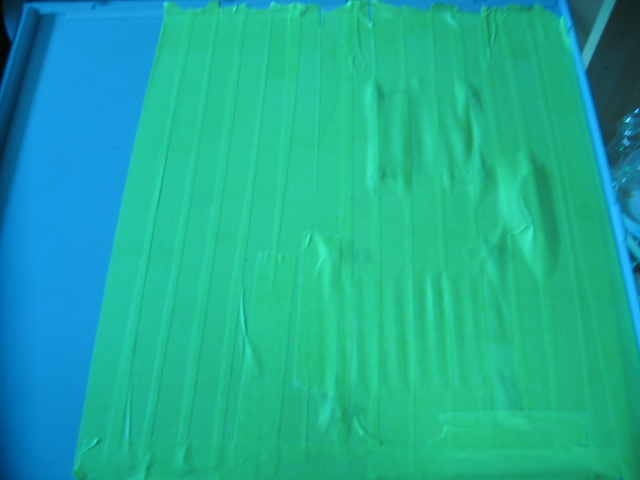

Maskerte innsiden av kabinett døra for så å linjere opp hvordan jeg ville ha hullet

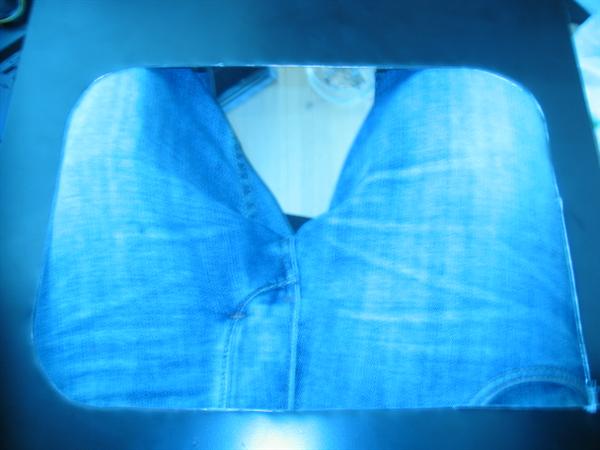

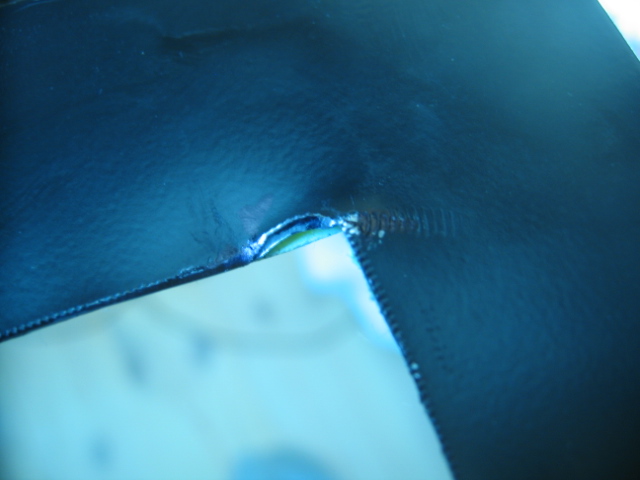

Der var hullet klippet ja... Men det kom noen stygge merker i stålet etter klippingen så det ble nok litt dremling og tusjing ja





Sånn Slipte ned endel stygge merker i plata åsså tok jeg en sprit tusj og tegnte over kanten ble ganske fornøyd med resultatet

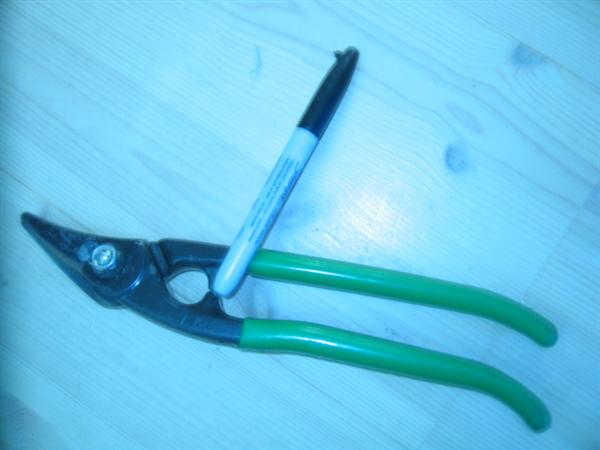

Her har dere et bilde av verktøyet som ble brukt En pelikansaks, en sprittusj og en veldig sjenert dremel som ikke ville være med på bilde

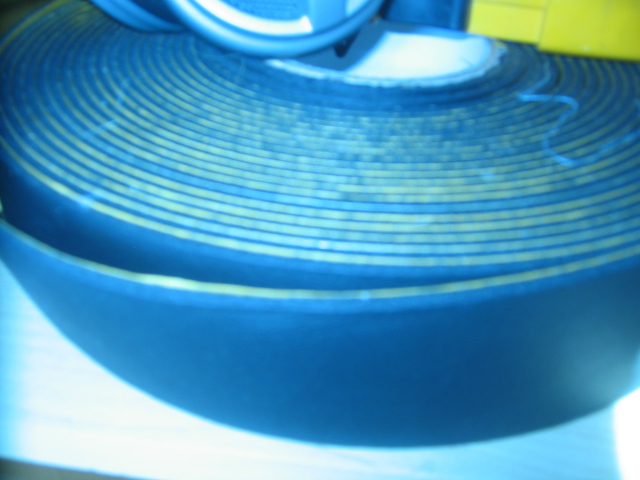

Isolasjonsteipen jeg bruker bl.a bak vifter

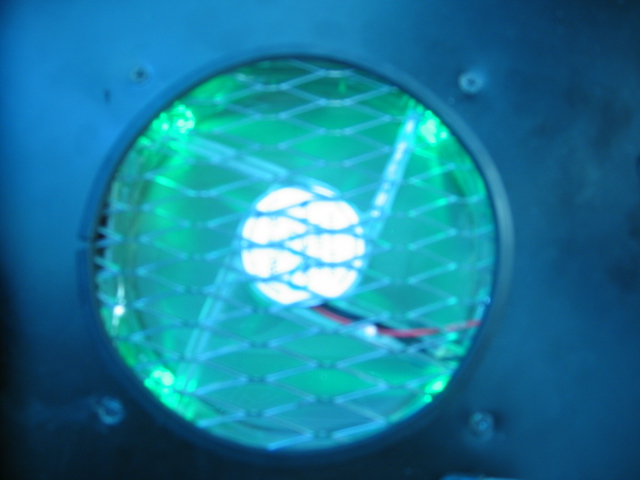

Jeg brukte nettingen fra en engangsgrill til å ha over viften, ble ganske bra synes jeg

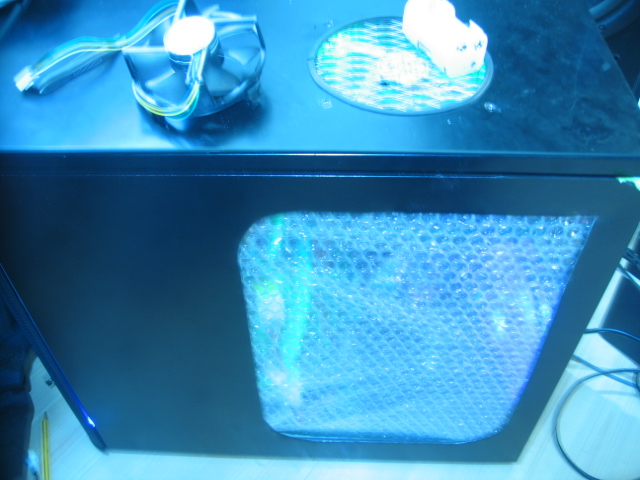

Hehe... mens jeg venter på pleksien så har jeg teipt på noe bobbleplast for å prøve å holde støvet ute av maskinen min

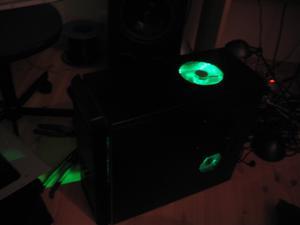

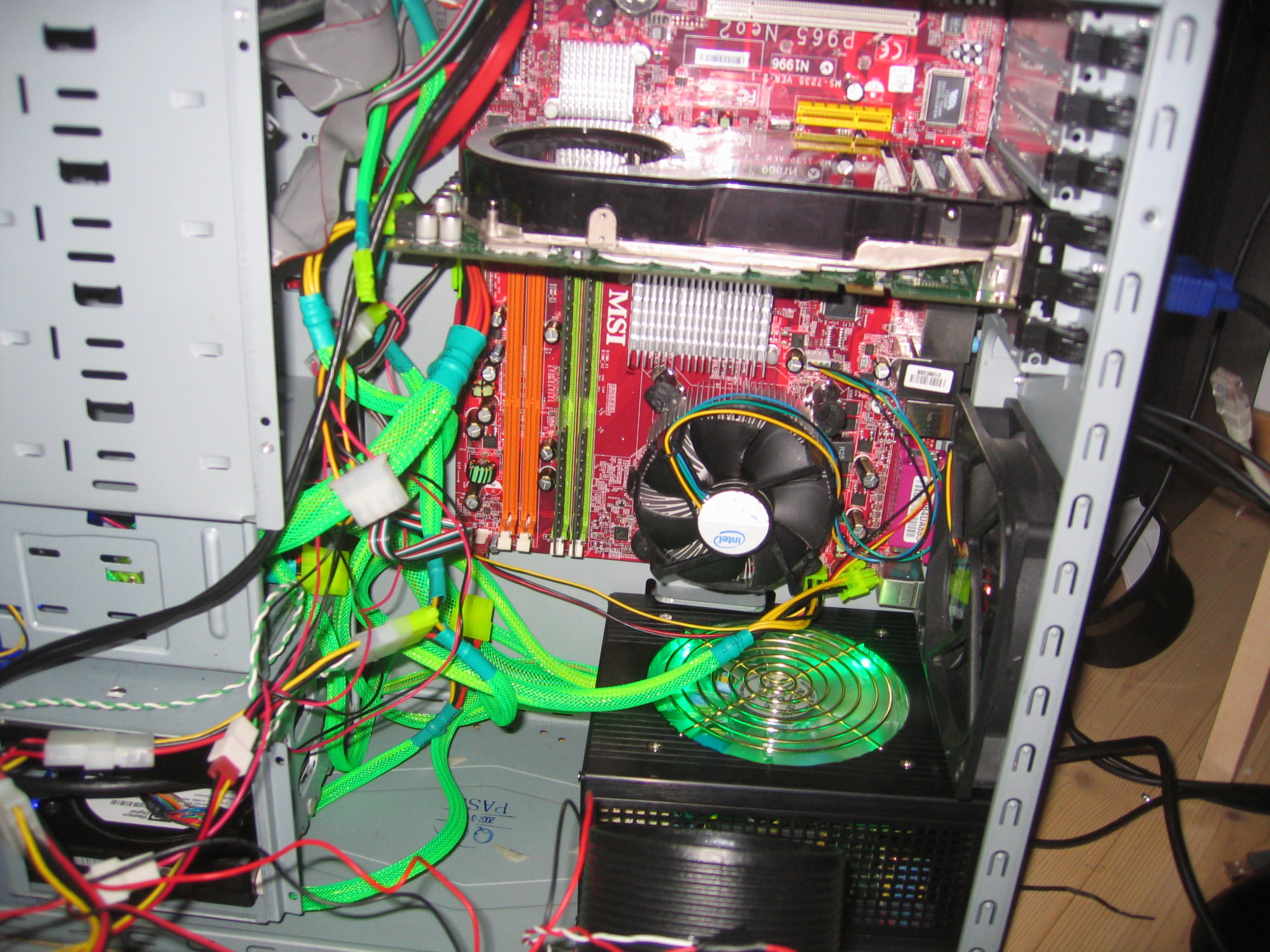

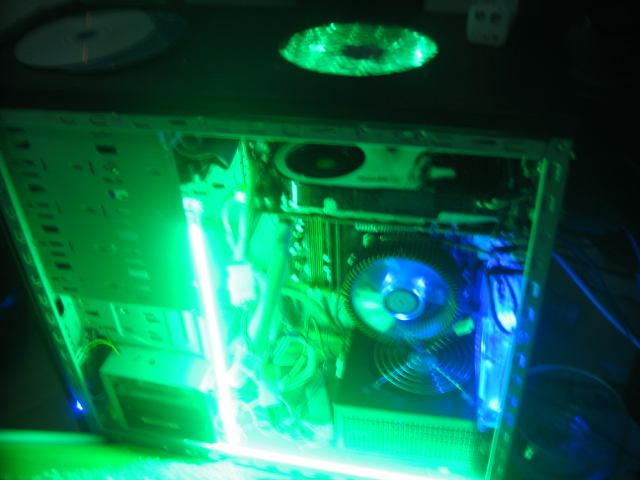

Et lite skrytebilde ja







Det som gjenstår nå er:



- Montere pleksiglass

- vente på gummi o-ringer for så å montere dem til hd

- Har noen små planer om å skifte ut endel av fronten med netting for så å sette

inn to 80mm vifter eller en 120mm vifte som jeg skal prøve å lakke



Håper dere likte dette Jeg hadde satt stor pris på om noen legger inn noen kommentarer til prosjektet slik at jeg får noe feedback og kansje noen nye ideer





Kommentarer vil jeg ha her!
