<span style='font-size:21pt;line-height:100%'>Test av Foxconn P35A (P35 + ICH9)</span>





Foxconn P35A:

Foxconn P35A (Bearlake) er basert på Intels P35 chipset som støtter alle Intels dual/quad-core LGA775 prosessorer som inkluderer Core 2 Duo, Core 2 Quad, Extreme, Pentium 4, Pentium Extreme Edition, Pentium D og er i tillegg klar for de kommende 45nm prosessorene og har også offisiell støtte for 1333MHz FSB. Kortet støtter ATI "Crossfire" og er selvfølgelig også "Vista-ready", som betyr at du kan kjøre Windows Vista uten å bekymre deg for drivere og andre kompatibilitetsproblemer.





<span style='font-size:14pt;line-height:100%'>Specs:</span>



CPU Support

• Supports all 90nm/65nm Intel LGA775 processors

• 45nm ready (Wolfdale & Yorkfield)

• Quad-Core Optimized

Chipset

• Northbridge: Intel P35

o 533 / 800 / 1066 / 1333MHz front side bus

o PCI Express x16 for graphics

• Southbridge: Intel ICH9

o Intel High Definition Audio

o Supports six PCI Express x1 lanes

o Supports up to twelve USB 2.0 ports

o Supports six SATA 3.0Gbps ports

o Integrated 10/100/1000Mbps MAC



Memory

• Supports four unbuffered DIMM of 1.8 Volt DDR2 SDRAM

• Supports 1066/800/677 dual channel DDR2 memory architecture

Storage

• Intel ICH9 Southbridge

o 4 x SATA 3.0Gbps interface

• JMicron JMB361

o 1 x Ultra ATA 33/66/100/133 (data transfer rate up to 133MB/sec.)

o 1 x SATA 3.0Gbps interface (eSATA)

Audio

• Intel High Definition Audio (Azalia)

• Realtek ALC888 HD Audio CODEC

• Optical and coaxial S/PDIF

Networking

• Realtek RTL8111B PCI Express Gigabit Ethernet

I/O Interface

• 1 x Floppy connector

• 1 x Ultra ATA IDE connectors

• 5 x SATA connectors (4 x internal, 1 x eSATA)

• 12 x USB 2.0 ports (4 x rear, 6 x header)

• 1 x RJ45 LAN port

• 1 x Coaxial S/PDIF Output

• 8-Channel Audio I/O ports

• 1 x COM port (header)

• 1 x mini-DIN-6 PS/2 keyboard port

• 1 x mini-DIN-6 PS/2 mouse port

Expansion Slots

• 2 x PCIe x16 slots, PCI Express Bus specification v1.1 compliant

• 1 x PCIe x1 slots, PCI Express Bus specification v1.1 compliant

• 3 x 32-bit PCI slots, PCI 2.3 compliant

Special Features

• Foxconn FOXONE Technology

• 100% Solid capacitors

• ATI CrossFire compatible

PCB

• ATX Form Factor, 12"x 9.6"(30.5cm x 24.4cm)



<span style='font-size:14pt;line-height:100%'>Bundle&Layout:</span>



The box =)



User-manual, Driver&Utilities-CD og Quick-install kart



IDE-kabel, Floppy-kabel, 2X S-ATA kabel og 2X molex->S-ATA strøm overgang, kabinett-bakpanel og 4X USB til å sette i ekspansjons-slot.

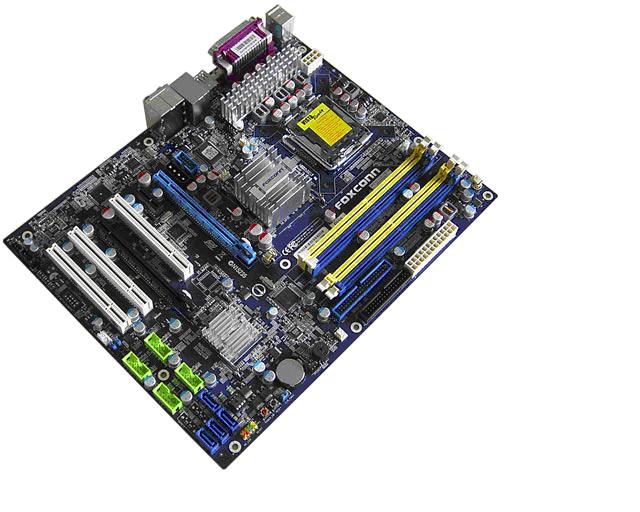

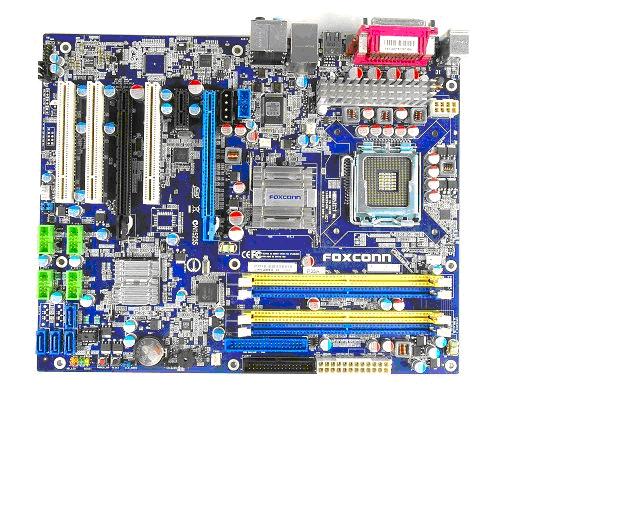

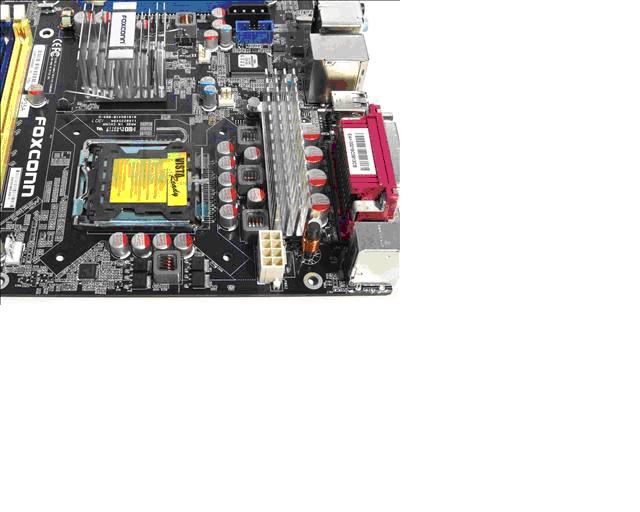

Selve kortet. Ryddig og pent som vanlig fra Foxconn. Som dere ser er det passiv kjøling som gjelder for Foxconn, og lydløse hovedkort er vi alle glade i =) Selv om det kan se litt trangt ut rundt socket LGA775 er det god plass til store CPU-kjølere.

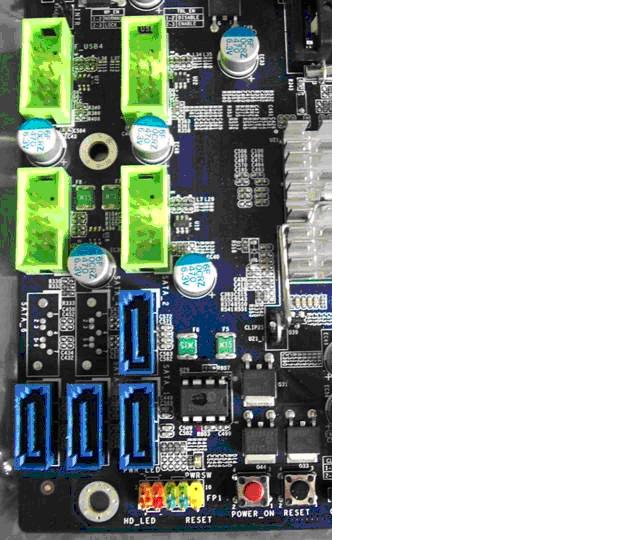

S-ATA-porter og USB-tilkoblinger ligger pent sammen og er enkle og komme til.

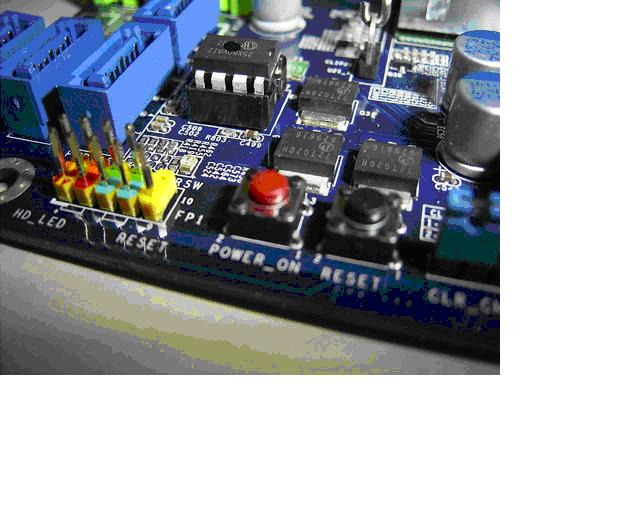

Power- og Resetknapp på hovedkortet er genialt da jeg bruker løs hovedkortplate fra Lian-Li i testbenken min. Jeg slipper da unna med minimalt kabelrot =) Legg også merke til plassering av CMOS-reset til høyre. Enkel å grei å komme til når overklokkingen går i stå.

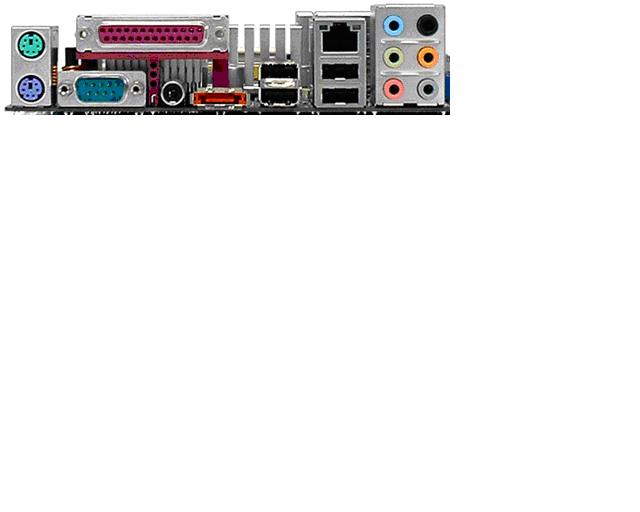

Bakpanel



<span style='font-size:14pt;line-height:100%'>BIOS og overklokking:</span>

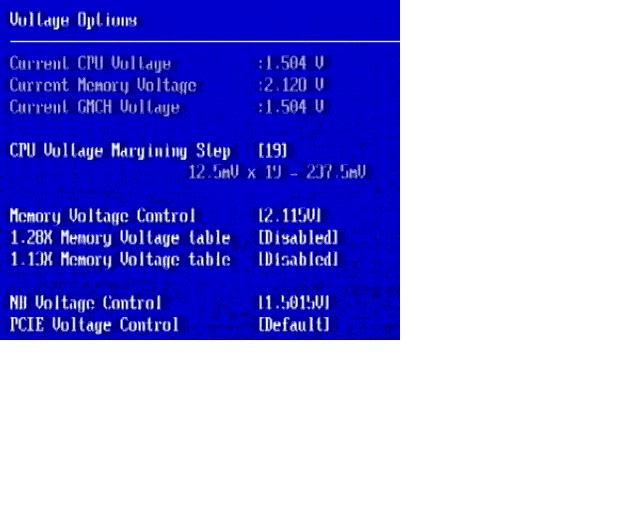

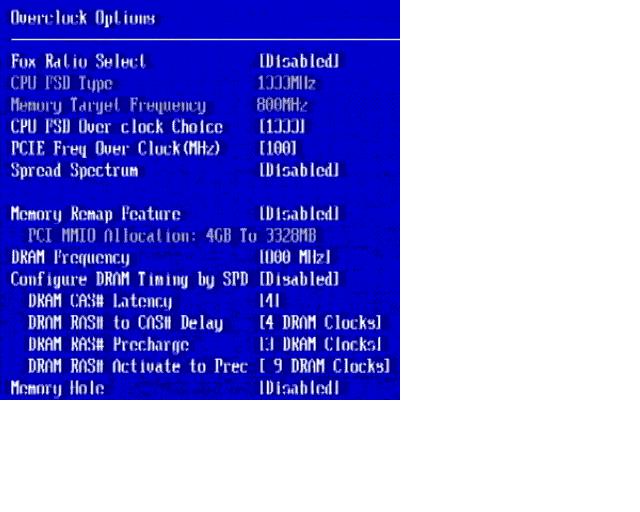

Under "Fox Central Control Unit" finner man overklokkingsfunksjonene.



Det ble mange turer innom denne menyen i jakten på stabil overklokking =)



<span style='font-size:14pt;line-height:100%'>Testoppsettet mitt var som følger:</span>

Foxconn P35A hovedkort

Intel Core 2 Duo E4300, E6300 og E6600 CPU

Intel Core 2 Quad Q6600 CPU

2 X 1GB OCZ PC8500 (1066MHZ) DDR2-Minne

Nvidia Geforce 8500GT

MIST 500W

WD 250GB S-ATA II 16MB Cache

Windows XP Pro SP2



Jeg startet overklokkingen av dette kortet med en Q6600 CPU. Etter litt justeringer i BIOS endte jeg til slutt på 450MHz FSB og ikke f... om kortet ville starte noe over det.



Jeg satt da inne med en følelse av at jeg ikke hadde fått ut alt av kortet, og bestemte meg for å røske ut Quad'en, å sette inn min gode gamle E4300. Igjen endte jeg på nøyaktig 450MHz FSB og godtok nesten da at dette var nok max kortet kunne klare.



Etter å ha lest litt på nettet, fant jeg ut at "hardwarezone" også hadde havnet på 450MHz. Da tenkte jeg at saken var biff og at kortet ikke ville mer enn det. Jeg tok allikevel en preik på telefon med _Sindre_ (en annen av Nethop's testere), og bestemte meg for å takke ja til hans tilbud om å låne en E6300 som var testet på over 500MHz FSB. Mens jeg ventet på at den skulle dukke opp i postkassen, prøvde jeg en E6600. Denne stoppet også på 450MHz. Jeg tenkte da at jeg like godt kunne begynne å skrive omtalen, for med 3 testede CPU'er og samme resultat var dette bare nødt til å være max.

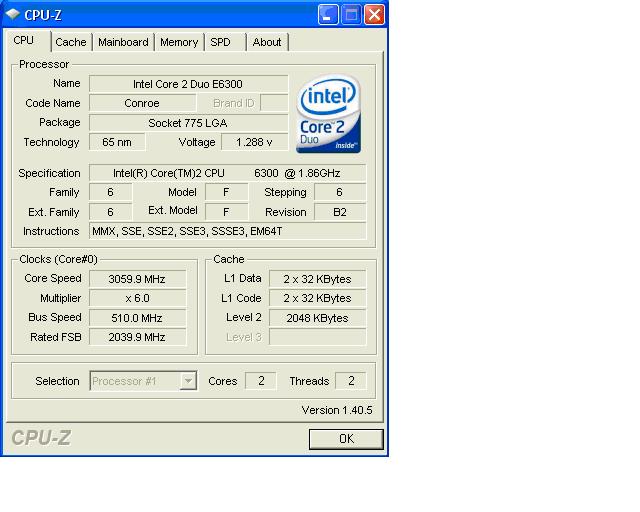

Uansett dukket E6300'en opp i postkassen og siden jeg ikke hadde annet å ta meg til vasket jeg den med propanol, slengte på litt Arctic Silver 5 termisk pasta, og plasserte min trofaste Thermaltake Big Typhoon VX 120 over. Hva som videre skjedde skal min gode venn CPU-Z fortelle =)





Jeg endte, som dere ser, opp med en max overklokk på 510MHz FSB! Å starte med noe høyere enn dette førte til at windows "frøs" ganske så fort. Jeg prøvde å øke spenningen på NB til max, men 510MHz var siste stopp for meg. Det som overasket meg litt var at maskinen funket stabilt på denne FSB'en. 3D Mark06 og Prime95 (2 timer) kjørte uten problemer.



Hvorfor de andre CPU'ene ikke ville være med videre fra 450MHz FSB vet jeg dog ikke. Jeg prøvde å sjekke forskjellige multipliere (med de begrensede multiplier-valg jeg hadde da CPU'ene skulle holde seg innenfor rimelighetens grenser), men ingenting hjalp.



Jeg hadde ingen 1333MHz FSB CPU tilgjengelig i denne testen, så jeg vet ikke om disse passerer 450MHz eller ikke, men jeg sitter med en følelse av at en slik CPU parret med dette kortet kan være en vinnerkobinasjon. E6550 med multiplier på X7 er et eksempel.

Med kjapp hoderegning har du da en CPU på 3500MHz (7X500=3500).



En litt irriterende ting jeg føler jeg må ta med når det gjelder overklokking, er at hvis du får feil i overklokken din, er "reset cmos" eneste utvei. Det betyr at du alltid må starte helt på nytt i BIOS. Foxconn er vel ikke alene om dette, men uansett frustrerende å ikke bare kunne stille tilbake den siste forandringen du gjorde. Det skjedde også et par ganger at kortet ble helt umulig å ha med å gjøre etter en feilklokk. Ville ikke engang overklokke en eneste MHz. Å ta strømmen, vippe ut batteriet å resette cmos i forskjellige rekkefølger ordnet imidlertid problemet.



For de som ikke liker seg i BIOS har man muligheten til å overklokke med "Foxone", som man installerer fra den medfølgende Foxconn-cd'en. For en erfaren overklokker er det uansett BIOS som gjelder.



Foxone



<span style='font-size:14pt;line-height:100%'>Konklusjon:</span>

Dette er det andre kortet fra Foxconn jeg tester, å jeg må si jeg liker den jobben Foxconn gjør. Kortene er ryddige, stabile og P35A er i tillegg en suveren overklokker med "rette" CPU installert. I tillegg er passiv kjøling vidunderlig i kombinasjon med min MIST 500W og Thermaltake Big Typhoon VX 120 på laveste speed. Ingen irriterende viftesus her i gården nei =) Når det gjelder minusene trekker jeg lite for dem, men de må nevnes. Den ene er "reset cmos" som er eneste utvei når du gjør en feil i overklokkingen. Den andre er bundlen som som vanlig er tynn, men dette er jo helt normalt i budsjettklassen, så den minusen er veldig svak.



+Fantastisk overklokker med "den rette" CPU

+Passive kjøleløsninger

+Ryddig og pen layout

+Stabilt



-Reset CMOS er eneste utvei ved overklokkingsfeil

-(Tynn bundle)



Karakter: 9/10



TAKK TIL NETSHOP.NO SOM SENDTE MEG KORTET!

(Og takk til _Sindre_ for lån av CPU)
