Motorstyring til persienner

[Zalo Ultra]

Jeg har en elektrisk persienne på et takvindu som går på 24 volt DC

Den har en hvit og en svart ledning stikkende ut



Når jeg kobler pluss til hvit ledning og minus til svart går den opp, og når jeg bytter om ledningene går den ned.



Problemet mitt er å lage en styring på dette... Tenkte på en bryter med en pil opp og en pil ned.. begge er fjærbelastede..

Jeg har grublet litt og ser at dette blir en del tenking. Målet er å lage en krets ved hjelp av elko-brytere

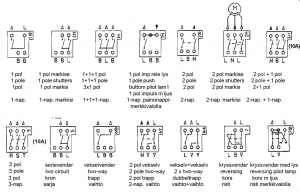

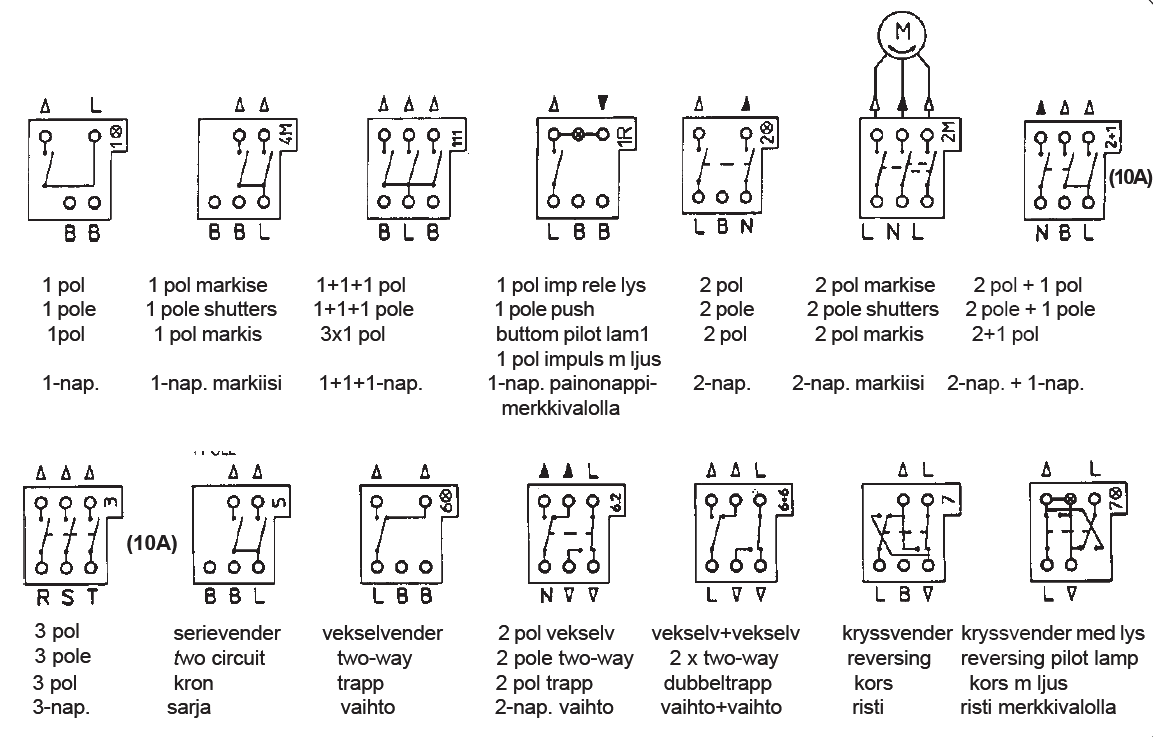

Sender med oversikt over de forskjellige brytertypene...



klarer noen å lage en enkel skisse på hvordan dette blir?

Endret 2. august 2007 av Zalo Ultra

[geir__hk]

Hvis du har hatt et bedre bilde av bryterne så kunne jeg nok ha forklart. Men jeg synes tegningene er litt for vanskelige å skjønne seg på (klarer ikke skille mellom det som skal forestille bevegelige deler og faste deler).



Men det er iallefall en vekselbryter du skal ha, tror jeg det heter, altså den som snur polariteten.

[flowerpower]

Dette minner meg om husinstallasjon som jeg hadde på grunnkurs elektro. Nå driver jeg nesten bare med regulering, releteknikk og PLS, så dette var en gøy nøtt å knekke



Siden motoren er likestrøms og ikke veksel, så blir det litt værre. Det finnes egene brytere til 3polte matrisemotorer. Men kom fram til at det vil bli enklest å bruke 2 brytere, en til å velge retning (opp/ned, uten fjærretur) og en til å kjøre selve motoren (med fjærretur). Du trenger en 2polet bryter til å styre selve motoren (denne kan også være 1polet, et fett egentlig, men med topolt bryter du kretsen helt) og en 2polet vekselvender (benevnelse 6.2) til å styre retningen på motoren.



Her er koblingsskjema:









Ikke nøl med å spør om du ikke skjønner, så skal jeg prøve å forklare bedre.

[Zalo Ultra]

Hehe, se der ja...

dette blir spennende å få koblet opp...



må bare stikke å kjøpe noen brytere nå..



takk for hjelpen!
