Elektronisk switch til pulsmotor


Anbefalte innlegg

Videoannonse
Annonse

Motoren veier per i dag 45kg + . Men jeg har kjørt den på så lite som 12 volt, 0,5 ampere på 120 RPM... med en liten Mascot omformer... hvor min mekaniker og elektriker (installatør) sa var helt utrolig at den kunne gå på så lite energi. Er snakk om 25-30 kg masse som roteres.





Motor er min design, generator er min design, styringsmetoden er min design....



Mer er det ikke å si om dette.. :)

Lenke til kommentar

MTB75N05HD har Rds på 0,007 ohm.

Ptot på 125W

Vds 50 V

Id 75 A

Mistenkelig billig kr. 31,40.



4-5 slike--->pris = 150kr/rail







Her var det en:

STE180NE10/STM

Rds 0,0045

Ptot 360 watt

Vds 100 Volt

Id 180 A

Pris.. øh.. 894 kr.

Unødvendig dyr...



IRFP3703/IR

Rds 0,003

Ptot 230 W

Vds 30 V

Id 210 A

Pris kr. 66,50

Denne er kanskje god nok.. 210 A Id.. ? Strøm nok kanskje.. :)

9176311[/snapback]

2stk-->pris = 130kr...







Jeg ville gått for 5stk av den øverste. Total Rds blir ~0.0015 Ohm. Om det går 400A gjennom dem genererer de bare 0.0015*400^2 = 240W varme som kan føres vekk med 2.5 ganger større overflate (5mosfet i forhold til 2mosfet). Må finne en aktiv kjøleribbe med ca. 0.25C/W. Dette fører til en operasjonstemperatur som er 60C. Det burde gå bra. Dessuten bare en andel av perioden genererer varme, den siste delen brukes til å kjøle ned transistorene...

Lenke til kommentar

Pris er nødvendigvis ikke noe problem.

Vi har brukt borti 10.000 kr. i solid state releer som har kveldet til nå.. så..



Om IRFP3703/IR er bedre, så tar jeg heller 4-5 av de for å få mindre varmegang.

Siden jeg er ute etter å kjøre så kaldt som mulig....

Oppvarmet energi er tapt energi. Dobling i energi kanskje gir 4 ganger høyere varme. Logaritmisk.. logisk sett ihvertfall.

Lenke til kommentar
Pris er nødvendigvis ikke noe problem.

Vi har brukt borti 10.000 kr. i solid state releer som har kveldet til nå.. så..



Om IRFP3703/IR er bedre, så tar jeg heller 4-5 av de for å få mindre varmegang.

Siden jeg er ute etter å kjøre så kaldt som mulig....

Oppvarmet energi er tapt energi. Dobling i energi kanskje gir 4 ganger høyere varme. Logaritmisk.. logisk sett ihvertfall.

9180769[/snapback]



Da sier vi at med 5000kr får du en modul som tåler slike strømmer...:D

Lenke til kommentar

Åja..



Ja, men den er jeg med på. :)

Det er personen vi mangler i teamet.



Vi har admin, mekaniker, elektriker, pre-koordinator og meg selv.

Vi ansetter gjerne en siv.ing. innen elektronikk også om det skal være.. :)

Endret av MR2i
Lenke til kommentar

Jeg har i første omgang tenkt å kjøre huset mitt på dette anlegget. Som jeg nevnte litt tidligere, så har ikke jeg tenkt å betale noen strømregninger fremover..



Vi kan godt ta litt fysikk jøst for føn også.. :)

Og Lenz's lov som man gjerne prøver å gjøre noe med.. særlig hans første...



Men som siste taler.... off topic it is..

Lenke til kommentar
Åja..



Ja, men den er jeg med på. :)

Det er personen vi mangler i teamet.



Vi har admin, mekaniker, elektriker, pre-koordinator og meg selv.

Vi ansetter gjerne en siv.ing. innen elektronikk også om det skal være.. :)

9183558[/snapback]





Blir gjerne med på dette jeg, men har dog begrenset med tid. :)

Jeg lurer på hvor stort budsjett dere har siden det er så mange med i teamet...

Hvor henter dere energi fra for å drive generatoren?

Hvor kommer 24V fra?

Lenke til kommentar

Å bruke flere mosfets for å dele strømmen er jo et standard svar... Det trenger man jo ikke være elektronikk-utdannet for å forstå.



Men å kunne beregne at hver mosfet MÅ ha den spesifikke resistansen foran for å få nøyaktig den spenningen den ønsker å ha for å være mest mulig effektiv..



Jeg la merke i simulatoren at om jeg tok 2 like resistanser og fikk spenningsdeling gjorde at det ble mindre spenning til lasten. Men tok man mest mulig ulike resistanser, fikk jeg høyere og høyere utspenning.. hvorfor?

Lenke til kommentar

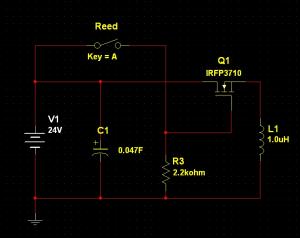

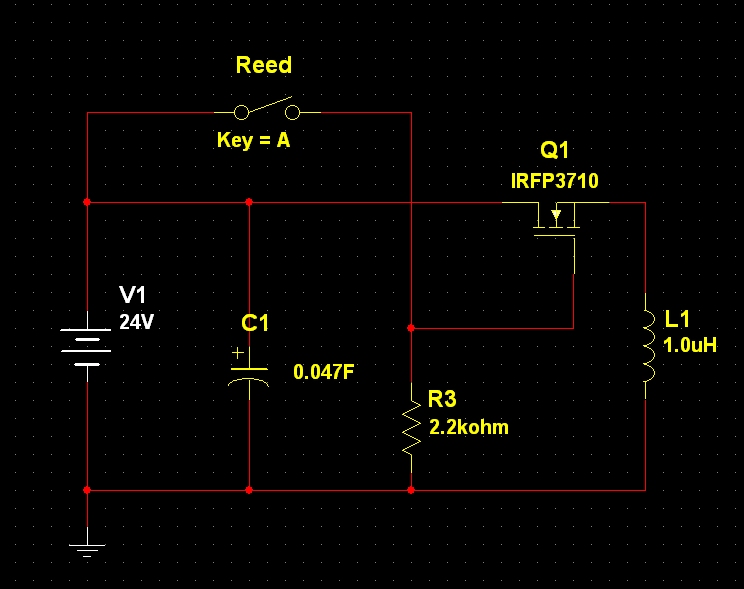

Du vil aldri kunne drive transistorene inn i metning slik du har gjort oppkoplingen der MR2i. Spenningen over lasten vil aldri kunne bli mer enn 24V-VGSthreshold. Du vil trenge en høyere spenning til å trigge MOSFETENE med, minst 5volt over og helst mer. Ved 2ms/500Hz burde ikke gate-source kapasitansen være noe stort problem, så det trengs ikke så mye strøm for å styre de.

Bruk en resistor i serie med induktoren for å kunne simulerer mer riktig, selv den beste induktor er ikke ideèll. :)

Lenke til kommentar

Takk for innspillet, NorhWave



Ja, vet at det ikke helt stemmer med praksisen i simulatoren ved en spole sånn som oppsatt. Jeg kjørte med ren resistor når jeg brukte cut & try metoden for å få åpnet/lukket transistoren.

Jeg fikk da en maksspenning over resistoren på 20,8 Volt om jeg ikke husker feil. Altså 3,2 Volt 'forsvinner'. Ved ren spenningsdeling fikk jeg bare 15,8 Volt mener jeg å huske. Det vil vel si at en transistor gir ikke mer utspenning enn hva gate-spenningen tilsier.

Lenke til kommentar

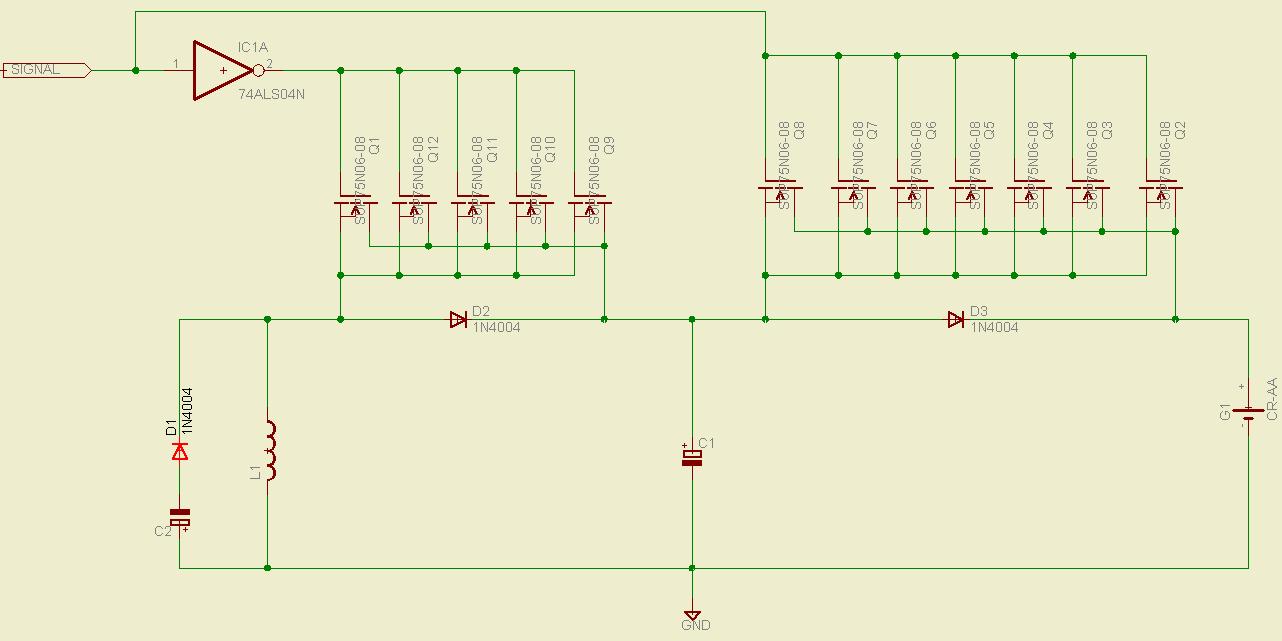

Ah...



Se der ja.. Masse takk, ddd-king!!



Nå begynner det å ligne noe. :D



Hvilken transistor bruker du? Litt uklart.. SOP75N06-08?

Hva gjør IC1A?



D1 og C2 er for BEMF..

D2 og D3 er for å beskytte transistorene...



Ja, denne kan jeg fikse uten problem.. bare avklare transistorene først..

Lenke til kommentar
