Mediocracy





Hei ...



For en god stund siden fant jeg en Parabol tuner ( Stk 8500 )

og litt senere fant jeg to hp e-vectra pc`r ( El-retur seff )

det jeg da kom på litt senere var at de to sammen ville jo bli en utmerket

media pc , ser ut som en parabol tuner i tv hyllen , men er en pc !

A.k.a Media Center Pc



etter en del tanke gang og planlegging

så har jeg endelig fått igang prosjektet



har jobbet en del allerede og har bilder av det meste



Hardware:



[H]Hk : Hp e-vectra ,ca 20cm * 20 cm

[H]Ram : 512 Mb Sdram

[H]Cpu : Intel pentium 3 800 mhz

[H]Hdd : 2,5 " 40 gb eller 60 gb

[M]Dvd Drev : Panasonic CW-8124 Slim Slot

[M]Ms Media center Tastatur m. mus

[M]Ms Media center Fjernkontroll med Mottaker

[H]Bluethoot adapter

[M]Adapter fra 2,5" hdd til 40 pins ( 3,5 " )





[H]= Har fra før

[O]= Bestillt, men ikke motatt enda

[M]= Motatt



Som dere ser er ikke dette den "beste" hardwaren man får idag

men håper det funker sånn "helt greit"





Sponsor :



Har ingen sponsorer enda !







Noen bilder :

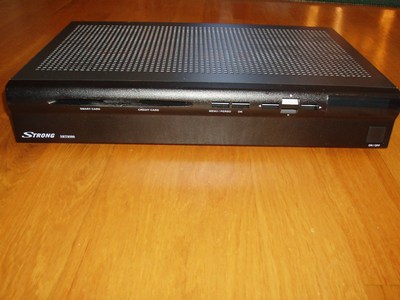

Parabol tuner boksen

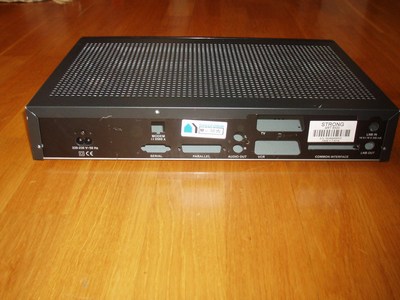

Bakfra

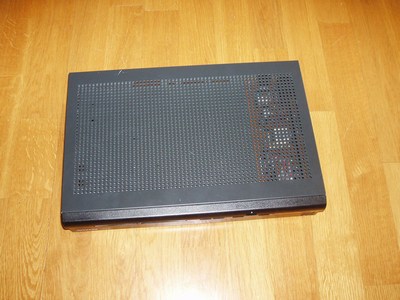

Ovenfra



Pc`n

Forfra

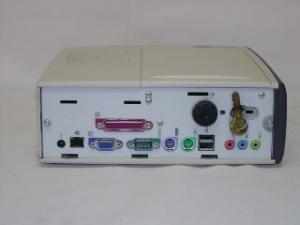

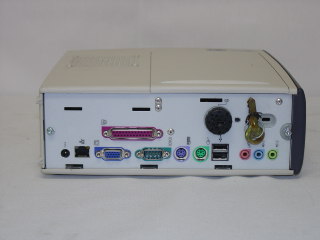

Bakfra



Kommenter og diskuter i Discuss-tråden



Mvh

-Djgunnah

Endret 4. oktober 2007 av Djgunnah

[GrH]

Update 1



Da er det tid for første update ( en stor en )

dette er ting som har skjedd helt i starten

( noen uker siden )

det som har skjedd den siste uken kommer i nye updates



P.s Alle bildene er klikkbare !!



Her er da utgangs punktet



Foran :

Bak :



Gamelt hovedkort:

Nytt hovedkort:



I forhold til en 5,25 " cd rom



Det første jeg gjorde var og kappe ut I/O braketten fra gamle e-vectra pc`n

Så tok jeg og kappet på midten av der man stapper inn kortene

Bilde forklarer vell :

Som dere sikkert skjønner så skal jeg putte inn cd/dvd plater inn her



kappet også ut i metall rammen ..



Jeg hadde tenkt og bruke en 5,25" dvd rom ( Slot in )

den dere ser på bildet lengere opp

men når jeg testet så viste det seg at den var deffekt og viss jeg skulle ha brukt den ville det i såfall akuratt gått da det er ganske trangt inne i boksen

Har derfor bestillt ny på ebay som ikke har kommet enda

(Panasonic CW-8124 Slim Slot)



Neste steg var og ordne I/O braketten :



Oppmåling og merking hvor jeg skal kutte :

Ferdig kuttet:



Her er da ferdig kuttet og platen er teipet på :

Så litt prøve montering :

ovenfra:

Som dere ser på bildene har jeg der testet med 5,25 " dvd rom`en

denne har jeg nå droppet til fordel av en slim drive



så var det litt liming :



viss dere ser at det er skjert ut ett hull til vedsidenav I/O braketten

der skal det bli en brakett til feks : usb , lyd ut +++

( har desverre ingen bilder av at jeg laget denne braketten da jeg var så ivirg av meg at jeg glemte og ta biler )



Imens man venter på at limet skal størkne :



litt lodding og flytting av noen kondensatorer og fjerning av orginale audio pluggene på hk:







og sefølgelig litt testing av systemet

Det var her jeg fant ut at dvd romen var ødelagt ( Har fått den )

så hadde ikke så mye og si + at jeg vet ikke om den hadde fått plass



Så bilder av brakettene når de er limt ferdig













Så pusset jeg ned hele baksiden :



Etter det så har jeg klart og revet av den braketten til høyre og litt av den til hovedkortet

det er fikset opp og limt på nytt og pusset ned igjen

har ikke noen bilder her nå men kan ta ett senere idag





Og til slutt av denne updaten

Et bilde av usb hub`en jeg har tenkt og bruke



Kommenter og diskuter i Komentartråden





MVH

-Djgunnah

Endret 26. juni 2007 av Djgunnah

[GrH]

Update 2



Mandag 18.06.07





Ny pakke er kommet



Noen bilder :







Innmaten i den :



Og :





nå er alt av tastatur og fjernkontroll i hus :





Kommenter og diskuter i Komentartråden







MVH

-Djgunnah

[GrH]

Update 3



Fredag 22.06.07





I dag har jeg og en god venn av meg

fikset sånn at de fire segmentene ( I front panelet )

blir til en klokke



P.s Alle bildene er klikkbare !



Noen bilder :















Så litt testing mot mobilen for og skjekke at den faktisk går rett





Kommenter og diskuter i Komentartråden





MVH

-Djgunnah

[GrH]

Update 4



Lørdag 23.06.07



Idag så har jeg laget feste for hk i boksen

og laget en strømforsynings modul



Her har dere noen bilder :







Her har jeg fått borret ut hull og limt fast skrue festene for hk

de er også festet med muttere på baksiden , men de løsnet så lett når en skal skru ut hk så derfor limte jeg også for og holde det på plass

Håper det holder seg







Så var det over til strømforsynings modulen :



Bak:

Under veis men ikke ferdig enda



Ferdig under test run :





Så til slutt :

ett bilde av en av arbeidsplassene mine





Ja jeg vet at det er rotete men jeg har iallefall kontroll over rotet





Kommenter og diskuter i Komentartråden





MVH

-Djgunnah

Endret 26. juni 2007 av Djgunnah

[GrH]

Update 5



Søndag 24.06.07





Hei hei

jeg har rukket og jobbet litt i dag og



Noen bilder :



Her har jeg gjort enda mere på strømforsynings modulen :





også testet jeg den igjen







Så har jeg noen bilder av boksen sånn som den er nå

hk er også montert med festene som jeg lagde igår og det funket utmerket

Baksiden:

Sett fra toppen :



Det var alt for nå





IKKE GLEM OG LEGG IGJEN EN KOMMENTAR DA







MVH

-Djgunnah

[GrH]

Update 6



Onsdag 15.08.07





Hei allesammen



Nå er det Jammen meg veeldig lenge siden sist ...

men endelig er det en liten mini- Update her



I sommer så hadde jeg tenkt og jobbe endel med prosjektet med det har skjert seg litt ... da jeg har vert en del ute å reist ...

vert sørafor noen uker ++

og jeg har tilogmed jobbet en del ...

som sikkert mange andre her , så trenger jeg penger og siden jeg har vert så heldig å fått tilbud om sommer jobb i år så kunne jeg nesten ikke si nei ...



men nå uken her så MÅÅÅ jeg bare fått prøvd og jobbet litt med prosjektet .. har kanskje tenkt og gjøre noe i morgen ...

får se ..



Men iallefall ... på Mandag denne uken kom ENDELIG Dvd- Drevet og Hdd overgangene ...



Bestillt og betalt den Jun-15-07

Motatt Aug-13-07 ( venter man lenge venter man på noe godt ? )



Som dere ser var det ikke den raskeste leveringen

men fikk den endelig tilslutt da ...

og med tanke på prisen jeg fikk det til så ...





Her har dere noen bilder av sakene ...





Pakkens innhold :

Panasonic CW-8124 Slim Slot Loading DVD Drive

2 x 2.5" to 3.5" Hard Drive Adapter





Front av Dvd spiller





Neste og gjøre nå er og fikse oppheng til Dvd-Drev og Hdd så skjere ut ett hull i front platen ( metall ramme fronten ) sånn at fronten får plass igjen ( etter jeg lagde klokken så stikker det jo mere ut der ... ( pga Ic kretsen ) ... noe jeg sefølgelig ikke tenkte på da jeg lagde det ..



Noe jeg forhåpentligvis får til innen uke slutt ..





Så allesammen ...

Dere må hjelpe meg og finne på ett nytt navn på Prosjektet



Kom med forslag og Kommentarer Her ...







Da er det vell over for denne gang



Mvh

-Djgunnah





Moderatorer : Ja jeg skal endre navnet .. men vill bare finne ett orntelig ett når jeg først skal endre .. så slipper jeg og endre flere ganger

Endret 14. august 2007 av Djgunnah

[GrH]

Takk takkk



*KOMMENTARER OSV POSTES I KOMMENTAR TRÅDEN ... *
