Bryter med LED, hvordan koble? (ACC, GND, PWR)

[C₈H₁₀N₄O₂]

Øyhsann,



Har en bryter med 12V-LED, og jeg lurer på hvordan den skal kobles. Det er tre tilkoblinger på den, merket som følger:



Power

ACC

Ground



Hvordan skal de kobles? Bryteren er en vanlig av/på-bryter.

[nets]

Svart = Ground / Jord

Rød = Power



Sisste klarer du etter eliminasjonsmetoden

[Suunto]

Kan i tillegg nevne at +12V skal inn på PWR, og utstyret som skal forsynes via bryter skal kobles på ACC. Bytter du om på PWR og ACC vil lysdioden lyse hele tiden.

Og som sagt, GND skal kobles til jord/minus, denne tilkoblingen er her bare for å forsyne lysdioden (lysdioden står mellom ACC og GND).

[just-_-me]

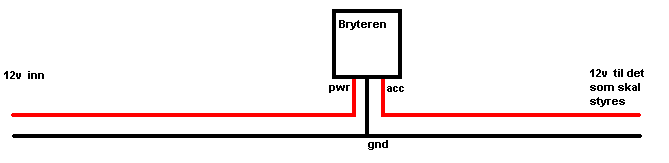

og en liten skisse, hvis ting er uklart:



[C₈H₁₀N₄O₂]

Flotte saker! Da skjønner jeg opplegget, tror jeg. Takk for hjelpa!
