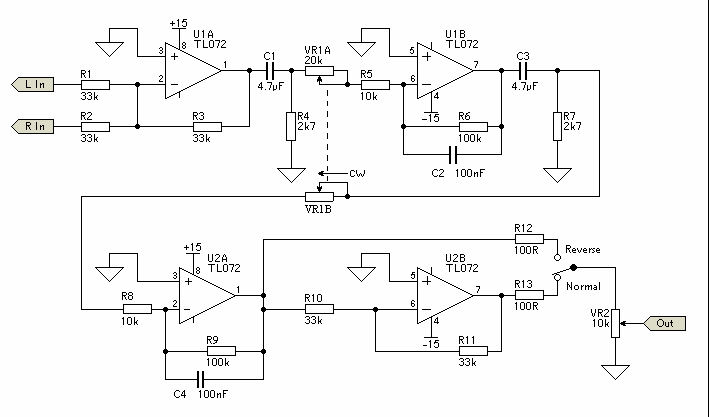

okasin Skrevet 12. juni 2007 Rapporter Del Skrevet 12. juni 2007 Hei, er det noen som vet om et enkelt og brukervennlig program for å designe kretskort? ja jeg vet at jeg kan bruke paint ! men det jeg lurer også på, er om det er da mulig å legge inn / tegne inn selve kretsen for så at programmet designer baner på kortet etter kretsen.. øh om du / dere skjønner hva jeg mener.. Det dreier seg kun om enkeltsidige kort.. skal bare designe noen audio greier.. nærmere bestemt en subwoofer controller.. en slags eq for sub. Lenke til kommentar
ragstian Skrevet 12. juni 2007 Rapporter Del Skrevet 12. juni 2007 (endret) Hei. Bruk Eagle, det har alt du trenger og er gratis til hjemmebruk. http://www.cadsoft.de/ Good luck. Endret 12. juni 2007 av ragstian Lenke til kommentar
just-_-me Skrevet 12. juni 2007 Rapporter Del Skrevet 12. juni 2007 (endret) Dette har jo vært tatt opp maange ganger før... burde fått en "sticky guide" på dette også snart. Eagle er et helt ålreit program til enkle ting. Endret 12. juni 2007 av just-_-me Lenke til kommentar
okasin Skrevet 12. juni 2007 Forfatter Rapporter Del Skrevet 12. juni 2007 Dette har jo vært tatt opp maange ganger før... burde fått en "sticky guide" på dette også snart. Eagle er et helt ålreit program til enkle ting. 8842902[/snapback] Hjertelig takk.. hmm ja en guide på dette hadde ikke vært dumt noen som tar den utfordringen ? eller er det mange kyllinger her he he.. anyway, takk så mye igjen.. Lenke til kommentar
Dr_VingTor Skrevet 12. juni 2007 Rapporter Del Skrevet 12. juni 2007 har posta denne linken et par ganger også... http://www.interq.or.jp/japan/se-inoue/e_eagle.htm Lenke til kommentar
okasin Skrevet 12. juni 2007 Forfatter Rapporter Del Skrevet 12. juni 2007 har posta denne linken et par ganger også...http://www.interq.or.jp/japan/se-inoue/e_eagle.htm 8843977[/snapback] Sorry, men nå har jeg sittet en del timer å knota og får det ikke til særlig bra.. Tingen er at jeg kan ikke finne enkle ting som opamp (TL072) eller tilsvarende der.. har lett på CadSoft sine download sider også.. but zero.. Lagde noen enkle krester, bare for å teste.. men da jeg skulle prøve meg på å konvertere til kretskort, så var det noe jeg ikke kunne tydeligvis siden det var en gratis versjon.. sukk Noen som lager kretskort layout for $ her ? Lenke til kommentar
just-_-me Skrevet 12. juni 2007 Rapporter Del Skrevet 12. juni 2007 jeg har gratis versjon, og kan lage kretskort uten problemer. sikkert noe du har gjort feil. man må plasere komponentene på kortet (Den hvite firkanten) før du kan gjøre noe mer. kan sikkert forklare bedre hvis dette bare var surkål... Lenke til kommentar
ragstian Skrevet 13. juni 2007 Rapporter Del Skrevet 13. juni 2007 har posta denne linken et par ganger også...http://www.interq.or.jp/japan/se-inoue/e_eagle.htm 8843977[/snapback] Sorry, men nå har jeg sittet en del timer å knota og får det ikke til særlig bra.. Tingen er at jeg kan ikke finne enkle ting som opamp (TL072) eller tilsvarende der.. har lett på CadSoft sine download sider også.. but zero.. Lagde noen enkle krester, bare for å teste.. men da jeg skulle prøve meg på å konvertere til kretskort, så var det noe jeg ikke kunne tydeligvis siden det var en gratis versjon.. sukk Noen som lager kretskort layout for $ her ? 8847608[/snapback] Hei. Hvis du ikke finner de komponentene du trenger i Eagle så henvend deg til det som bør bli din beste venn - Google! Andre har sikkert hatt bruk for de samme komponentene og lagt de til i et bibliotek for Eagle. For TL072. http://gaussmarkov.net/eagle/eagle.php?page=libraries For En guide til dobbeltsidige kort, se her: http://online.sfsu.edu/~larryk/engr301/Wav...it%20Boards.pdf Her er noen guider til å lage sine egne komponenter i Eagle: http://www.instructables.com/id/ERHQQ180Y3EP286NQY/ http://www.blogcad.com/wp/?p=1083 Du bør også forvente at du ikke er fullt utlært på Eagle etter å ha "lekt" med det i noen timer, et så komplekst program tar det som regel litt tid å mestre. Her er en guide: http://myhome.spu.edu/bolding/EE4211/EagleTutorial4.htm En til: http://www.sparkfun.com/commerce/present.p...-EagleSchematic Her er en forum tråd: http://www.edaboard.com/ftopic41698-0-asc-60.html Her kan du finne mange bibliotek: http://www.ccs.ornl.gov/eagle/software.html Good Luck Lenke til kommentar
okasin Skrevet 13. juni 2007 Forfatter Rapporter Del Skrevet 13. juni 2007 jeg har gratis versjon, og kan lage kretskort uten problemer.sikkert noe du har gjort feil. man må plasere komponentene på kortet (Den hvite firkanten) før du kan gjøre noe mer. kan sikkert forklare bedre hvis dette bare var surkål... 8847916[/snapback] Ja jeg plaserte en del komponenter der.. lagde noen enkle prosjekter.. men uansett så finner jeg ikke opamp`s der.. feks TL072 som jeg må bruke.. et ganske vanlig komponent.. men fins ikke i kartoteket der.. Nei får vell heller sitte å knote med paint som vanlig. Lenke til kommentar
ragstian Skrevet 13. juni 2007 Rapporter Del Skrevet 13. juni 2007 jeg har gratis versjon, og kan lage kretskort uten problemer.sikkert noe du har gjort feil. man må plasere komponentene på kortet (Den hvite firkanten) før du kan gjøre noe mer. kan sikkert forklare bedre hvis dette bare var surkål... 8847916[/snapback] Ja jeg plaserte en del komponenter der.. lagde noen enkle prosjekter.. men uansett så finner jeg ikke opamp`s der.. feks TL072 som jeg må bruke.. et ganske vanlig komponent.. men fins ikke i kartoteket der.. Nei får vell heller sitte å knote med paint som vanlig. 8849179[/snapback] Hei. OP-amper finner du under LINEAR - for TL072 bruk 1AMP_P7+4 eller enda bedre: bruk TL072. Den som leter, finner. Ikke bruk paint - det er uoverkommelig for større prosjekter - bruk heller tiden til å lære Eagle eller tilsvarende. Good Luck Lenke til kommentar
Mikkel194 Skrevet 13. juni 2007 Rapporter Del Skrevet 13. juni 2007 Når du skal finne en IC så er det lettere å bare søke på pakningen, som DIL8 eller DIP8. Det finnes så mange millioner forskjellige chiper at ikke alle kan være med uansett. Lenke til kommentar
okasin Skrevet 13. juni 2007 Forfatter Rapporter Del Skrevet 13. juni 2007 jeg har gratis versjon, og kan lage kretskort uten problemer.sikkert noe du har gjort feil. man må plasere komponentene på kortet (Den hvite firkanten) før du kan gjøre noe mer. kan sikkert forklare bedre hvis dette bare var surkål... 8847916[/snapback] Ja jeg plaserte en del komponenter der.. lagde noen enkle prosjekter.. men uansett så finner jeg ikke opamp`s der.. feks TL072 som jeg må bruke.. et ganske vanlig komponent.. men fins ikke i kartoteket der.. Nei får vell heller sitte å knote med paint som vanlig. 8849179[/snapback] Hei. OP-amper finner du under LINEAR - for TL072 bruk 1AMP_P7+4 eller enda bedre: bruk TL072. Den som leter, finner. Ikke bruk paint - det er uoverkommelig for større prosjekter - bruk heller tiden til å lære Eagle eller tilsvarende. Good Luck 8851106[/snapback] okey he he jeg var blind, men kan se nå Men et lite spørsmål til, hvorfor får jeg ikke brukt autoroute? får bare en advarsel " The light versjon of EAGLE can`t perform the requested action".. så hva jeg gjør jeg feil tro?? eller er det bare ikke mulig i light versjonen? Lenke til kommentar
just-_-me Skrevet 13. juni 2007 Rapporter Del Skrevet 13. juni 2007 joda, det skal være fullt mulig. har du plassert alle komponentene inni den hvite firkanten? Lenke til kommentar
okasin Skrevet 13. juni 2007 Forfatter Rapporter Del Skrevet 13. juni 2007 joda, det skal være fullt mulig.har du plassert alle komponentene inni den hvite firkanten? 8856058[/snapback] he he viste ikke at jeg måtte sette dem inn i den hvite firkanten.. så nå skjedde det saker og ting her ja.. tusen takk Lenke til kommentar
