diskutere el.bygg eksamen

[syver89]

Hei!

Nå har vi fått forberedelsen til el.bygg eksamen for 2007

Så da kan vi vel alle hjelpe hverandre med mulige spørsmål og svar som kan kommme på eksamen!

Den lyder så flott:



I løpet av studietiden din på VK 1 elektro, får du en periode med opplæring i bedrift hos en lokal elektroentreprenør. I denne perioden får du være med å planlegge og utføre den elektriske innstallasjonen i en ny enebolig.



Boligen skal tilkobles et 230/400 V TN-C-S-system. Energiverket leverer stikkledningen (TFXP 4 G 25mm2 Al.) Forsyningstransformatoren i nettet har en ytelse på 100kVA.



Noen av dine arbeidsoppgaver kan bli:



Arbeid i sikringsskap

Installasjonstegning

Dimensjonering av kabel og vern

Sluttkontroll



Lykke til

[knsol]

Hei!

Nå har vi fått forberedelsen til el.bygg eksamen for 2007

Så da kan vi vel alle hjelpe hverandre med mulige spørsmål og svar som kan kommme på eksamen!

Den lyder så flott:



I løpet av studietiden din på VK 1 elektro, får du en periode med opplæring i bedrift hos en lokal elektroentreprenør. I denne perioden får du være med å planlegge og utføre den elektriske innstallasjonen i en ny enebolig.



Boligen skal tilkobles et 230/400 V TN-C-S-system. Energiverket leverer stikkledningen (TFXP 4 G 25mm2 Al.) Forsyningstransformatoren i nettet har en ytelse på 100kVA.



Noen av dine arbeidsoppgaver kan bli:



Arbeid i sikringsskap

Installasjonstegning

Dimensjonering av kabel og vern

Sluttkontroll



Lykke til

8803266[/snapback]



Skal ha eksamen i el bygg i morgen jeg også.

[pusah]

Forumet er allerede åpnet!

Endret 7. juni 2007 av pusah

[syver89]

- kabelberegning?noen som kan det eller?

- montering på bad og kjøkken, kan man få...

- trafoytelse i et TN-C-S anlegg er en mulighet...

- Tegne opp et TN-C-S anlegg blir nok en av oppgavene...(står i montørhåndboka på side 25)

- sluttkontroll: megging av anlegget, sjekke at det er tett ++ noen som kan noe om sluttkontroll egentlig?skriv tips







BARE TIL Å KOMME MED TIPS

[pusah]

Også lurt å vise til forskrifter både ved planlegging (AUS, Arbeid uten spenning og nær spenning/ sikkerhetsforetak: 2 barrierer), og ved sluttkonttroll.



Sluttkontroll skjema finner du i "Den store grønne", som du kan ha med på eksamen..

[syver89]

Også lurt å vise til forskrifter både ved planlegging (AUS, Arbeid uten spenning og nær spenning/ sikkerhetsforetak: 2 barrierer), og ved sluttkonttroll.



Sluttkontroll skjema finner du i "Den store grønne", som du kan ha med på eksamen..

8804430[/snapback]



den store grønne er det NEK eller noe annet?

[syver89]

noen som kan kabelberegning eller ?

[knsol]

noen som kan kabelberegning eller ?

8804452[/snapback]





Kabelberegning er det minste problemet da.. har vell vært bortig det?

[pusah]

valg av vern og varmekabler.. Det er vel omtrent 80w/m2 generelt i huset der det er brennbart gulv, og 140 w/m2 på badet, om det er fliser (som er ubrennbart gulv)



ps. husk å ha 2polt på bad, og der det er 1 polt er N-leder lampedirekte, mens du bryter en faseleder til bryteren.



Deretter kommer det vel kanskje noe slikt som FORDELER og ULEMPER ved 400v.



Og, garasjen, husk vannfast materiale (IP44) om det er vannslange der.. gjelder også bad og vaskerom ..



litt regning på strømføringsevne osv må vel også til

[pusah]

Den store grønne er utgitt av MOELLER, og er ikke NEK

Endret 7. juni 2007 av pusah

[Cryflopp]

Den store grønne er utgitt av MOELLER, og er ikke NEK

8804503[/snapback]

jepp har den trenger vell ikke motorhåndboka her , den trengte jeg bare på automatisjon eksamen.

var noe med at det ikke går ann å beregne kortsluttningstrømmen på TN , men man gjør det på It anlegg ?

[pusah]

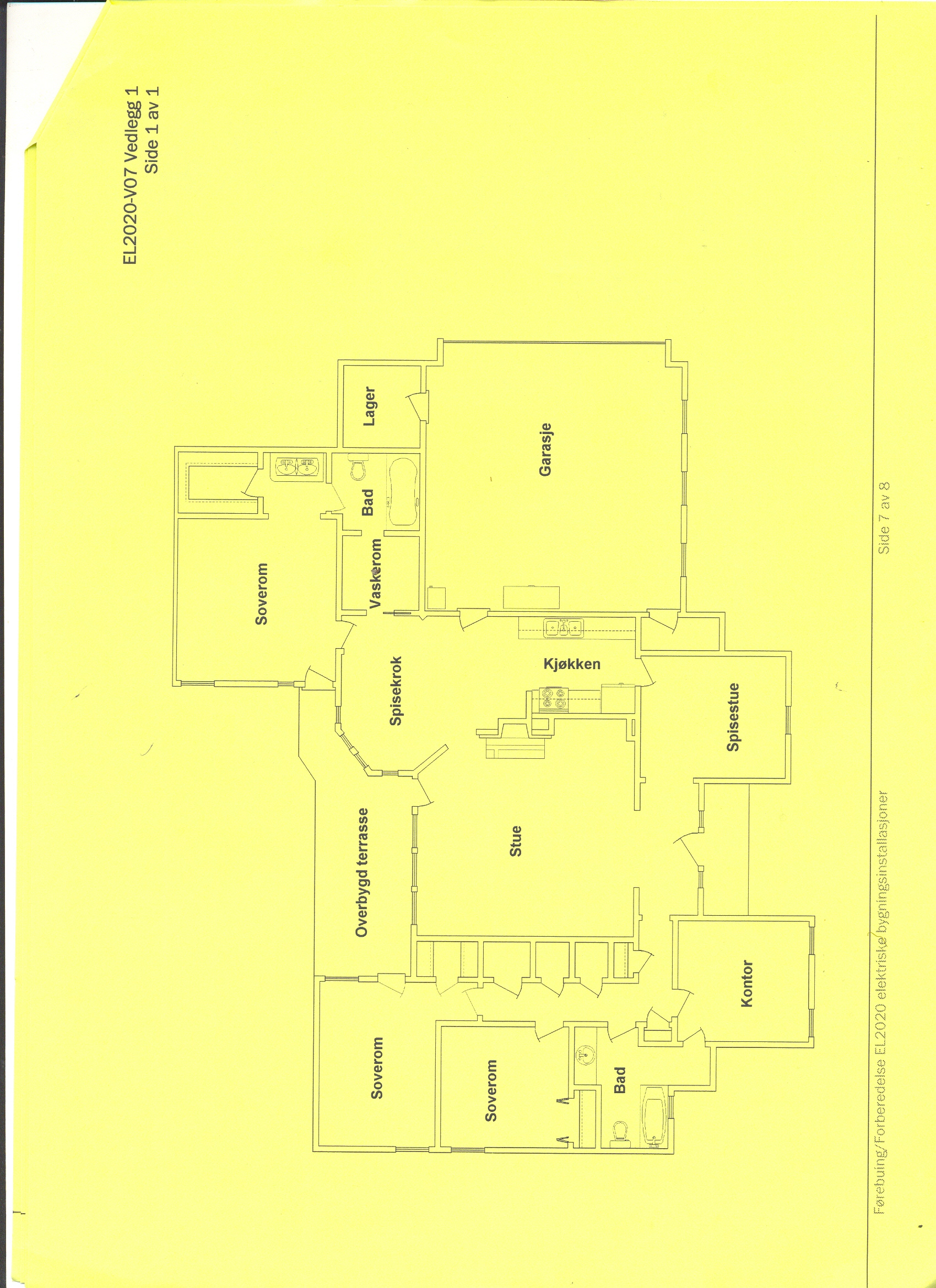

her er skjemaet, hvor ville dere plassert sikringsskapet?

[pusah]

naah, trenger sikkert ikke motorhåndboka.. ville vært litt rart om vi fikk spm. om noe styringer og slikt her.. det eneste kunne vært f.eks. garasjedør da, men det er vel lite aktuelt

[pusah]

Her er linken til forskriftene folkens!

Bra å ha med i oppgaven, vi får pluss for å trekke inn slikt



http://www.lovdata.no/cgi-wift/wiftldrens?...60428-0458.html

[pusah]

hva er RO, eller hva det nå heter, til ALIMINIUM??



Kobber er 0,0175.. men hva er aliminium?

[syver89]

Kabelberegning:





1. bestem IB (belastningsstrøm)

2. bestem IN (sikringen)

3. bestem forlegningsmåte og korreksjonsfaktor (fellesføring &temperatur)

4. minimum IZ= IN/korreksjon faktor for temperatur(kt) og korreksjonsfaktor for fellesføring (kp)

5. bestem IZ dette gjør du ut ifra tabell i NEK

6. beregn IZk= IZ*kt*kp

7. kontroller belastningslinja: KRAV 1: Ib<=In<=Iz(k) (((<=1,45*Iz,dersom det ikke er A.B,C.D automat)..oversatt Ib skal være mindre elelr lik In som skal være mindre eller lik Iz(k)

8. sjekk eventuelle tilleggskrav § 533,2: NEK 400:2006





værsegod, nå kan dere skrive no fornuftig inn her

[syver89]

Rho for aliminium er så mye som 0,03

[knsol]

hva er RO, eller hva det nå heter, til ALIMINIUM??



Kobber er 0,0175.. men hva er aliminium?

8804591[/snapback]



0,0265 er rho for alu

[pusah]

hva er RO, eller hva det nå heter, til ALIMINIUM??



Kobber er 0,0175.. men hva er aliminium?

8804591[/snapback]



0,0265 er rho for alu

8804729[/snapback]



okei

Hvor finner du det? står det i montørhåndboka det eller?

[syver89]

hva er RO, eller hva det nå heter, til ALIMINIUM??



Kobber er 0,0175.. men hva er aliminium?

8804591[/snapback]



0,0265 er rho for alu

8804729[/snapback]



okei

Hvor finner du det? står det i montørhåndboka det eller?

8804745[/snapback]



står i montørhåndboka side 195
