Ditt vannkjølte system

[2bb1]

Du kan alltids gjøre noe lignende det jeg har gjort;

https://www.diskusjon.no/index.php?showtopic=914035

[MoDzoNa]

Brian_N:

ville heller gått for 7/16" ID slanger enn 1/2 ID slanger over 1/2 nippler. Da disse er litt mindre enn 1/2 og litt større enn 3/8 slanger slik at det må litt mer til for å få de over nipplene enn 1/2 men ikke like mye strev som 3/8.

Da sitter det godt og fare for lekasje vil være mindere.

[WheelMan]

Vil informere litt:

Biltema 12mm slanger funker ikke til vannkjøling. Det lakk over alt, så jeg endte opp med å tette niplene med elektroteip

[Reeve]

Biltema nipler fungerer heller ikke De er 12mm, og ikke 1/2" som er ca. 12,7mm. Det gjør at for at de skal være tett, så må du stramme ekstremt hardt, og det går bare med sånne metallklemmer som man skrur fast. Selv da er de ikke 100% tett.

[Halvt horn ost skinka piffi varmt]

Du skal lete lenge etter kvalitet på Biltema da

[Brian]

Brian_N:

ville heller gått for 7/16" ID slanger enn 1/2 ID slanger over 1/2 nippler. Da disse er litt mindre enn 1/2 og litt større enn 3/8 slanger slik at det må litt mer til for å få de over nipplene enn 1/2 men ikke like mye strev som 3/8.

Da sitter det godt og fare for lekasje vil være mindere.



Tatakker for svar, men vil ikke 7/16" gi mindre flow grunnet trangere slanger? Er helt ny på vannkjøling, så har lite erfaring der. Men forresten, når det står slik: 1/2" ID (3/4" OD) hva betyr den siste delen i parantes?



Noen forslag til plassering av radiatoren slik at den kjøler optimalt? Hvordan vil det funke å legge denne på toppen på utsiden av kabinettet? Vil det kjøle bra om radiatoren ligger i bunnen av kabinettet? Bør viftene ligge underst og blåse luft oppover igjennom radiatoren?



2bb1:

Ser viftene dine ligger på toppen av radiatoren, hvordan funker dette? Bruker du de til å suge lufta igjennom radiatoren?

[Syliandor]

Men kan jeg spørre om hvordan det er lurt å plassere radiatoren da? Jeg er usikker på om det er noen god ide å for eksempel legge dette på toppen av kabinettet. Må det være frie luftveier på begge sider av radiatoren, eller kan den ligge inntil en flate på baksiden? Evt. hvor stor glipe bak er nok til at det fungerer optimalt? Hvis jeg legger radatoren i bunnen av kabinettet, bør jeg da legge viftene nederst med radiatoren oppå? Kabinettet det skal inn i er et Cooler Master Cavalier 3.



Det er mange muligheter når det gjelder radiatorplassering. En av dem er å gjøre det slik 2bb1 har gjort det, ved å bore hull i bunnen av kabinettet og sette radiatoren nederst med vifter oppå, et annet alternativ er å gjøre det samme bare inne i toppen på kabinettet som Modzona. Jeg for min del har montert (Dvs. skal montere når jeg kommer hjem til påske) radiatoren på toppen av kabinettet ved hjelp av skruer og biter av et plastrør slik som dette og med disse gjennomføringene. Når det gjelder avstand må radiatoren ha åpning på begge sidene for bra luftgjennomstrømning. Ikke sikker på "fasitsvaret" til avstanden, men jeg vil tippe at 3cm holder i massevis.



TL1000S har et poeng i det han sier om å lese seg opp på vannkjøling og finne ut av ting selv, men jeg synes at det er best å diskutere oppsett og deler med andre for å forbedre det hvis mulig. Så ikke vær redd for å spørre hehe!

[LockBreaker]

Brian_N:

ville heller gått for 7/16" ID slanger enn 1/2 ID slanger over 1/2 nippler. Da disse er litt mindre enn 1/2 og litt større enn 3/8 slanger slik at det må litt mer til for å få de over nipplene enn 1/2 men ikke like mye strev som 3/8.

Da sitter det godt og fare for lekasje vil være mindere.



Tatakker for svar, men vil ikke 7/16" gi mindre flow grunnet trangere slanger? Er helt ny på vannkjøling, så har lite erfaring der. Men forresten, når det står slik: 1/2" ID (3/4" OD) hva betyr den siste delen i parantes?



Noen forslag til plassering av radiatoren slik at den kjøler optimalt? Hvordan vil det funke å legge denne på toppen på utsiden av kabinettet? Vil det kjøle bra om radiatoren ligger i bunnen av kabinettet? Bør viftene ligge underst og blåse luft oppover igjennom radiatoren?



2bb1:

Ser viftene dine ligger på toppen av radiatoren, hvordan funker dette? Bruker du de til å suge lufta igjennom radiatoren?



Det funker bedre å suge luften igjenom radiatoren, pga. at viftene suger jevnere enn det de blåser.

[Reeve]

Brian_N:

ville heller gått for 7/16" ID slanger enn 1/2 ID slanger over 1/2 nippler. Da disse er litt mindre enn 1/2 og litt større enn 3/8 slanger slik at det må litt mer til for å få de over nipplene enn 1/2 men ikke like mye strev som 3/8.

Da sitter det godt og fare for lekasje vil være mindere.



Tatakker for svar, men vil ikke 7/16" gi mindre flow grunnet trangere slanger? Er helt ny på vannkjøling, så har lite erfaring der. Men forresten, når det står slik: 1/2" ID (3/4" OD) hva betyr den siste delen i parantes?



Noen forslag til plassering av radiatoren slik at den kjøler optimalt? Hvordan vil det funke å legge denne på toppen på utsiden av kabinettet? Vil det kjøle bra om radiatoren ligger i bunnen av kabinettet? Bør viftene ligge underst og blåse luft oppover igjennom radiatoren?



2bb1:

Ser viftene dine ligger på toppen av radiatoren, hvordan funker dette? Bruker du de til å suge lufta igjennom radiatoren?





OD er ytre diameter, altså diameteren på slangen med veggene.

[2bb1]

Brian_N:

ville heller gått for 7/16" ID slanger enn 1/2 ID slanger over 1/2 nippler. Da disse er litt mindre enn 1/2 og litt større enn 3/8 slanger slik at det må litt mer til for å få de over nipplene enn 1/2 men ikke like mye strev som 3/8.

Da sitter det godt og fare for lekasje vil være mindere.

2bb1:

Ser viftene dine ligger på toppen av radiatoren, hvordan funker dette? Bruker du de til å suge lufta igjennom radiatoren?

Det fungerer ypperlig! Når jeg tar hånden innunder kabinettet (der hullene til radiatoren er), så er det iskaldt.

[dePt]

Hvor stort er mellomrommet mellom bunnen og gulvet da 2bb1?

Jeg får ikke mangen millimeterene å gå på om jeg smeller en trippel inn under

Noen som har noen andre gode forslag på hvordan få:

- en dobbel rad.

- en trippel rad.

- en enkelt rad.

inn i en CM stacker 831?

[drbo]

Her er et par bilder av den ferdige arbeidsstasjonen min (som lovet) ...

... og denne tråden trenger virkelig bilder

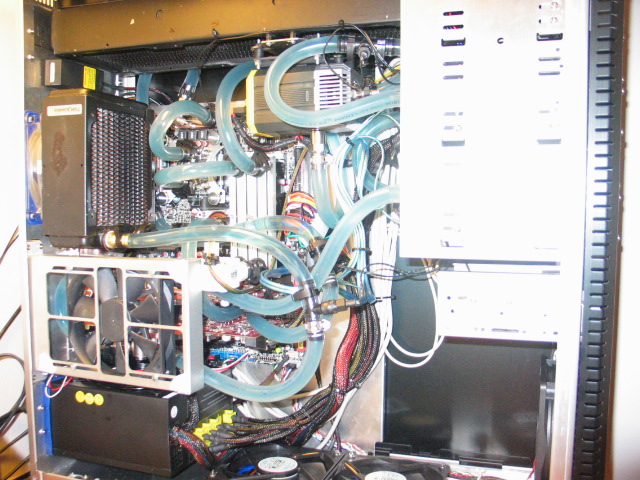

Innmaten ...

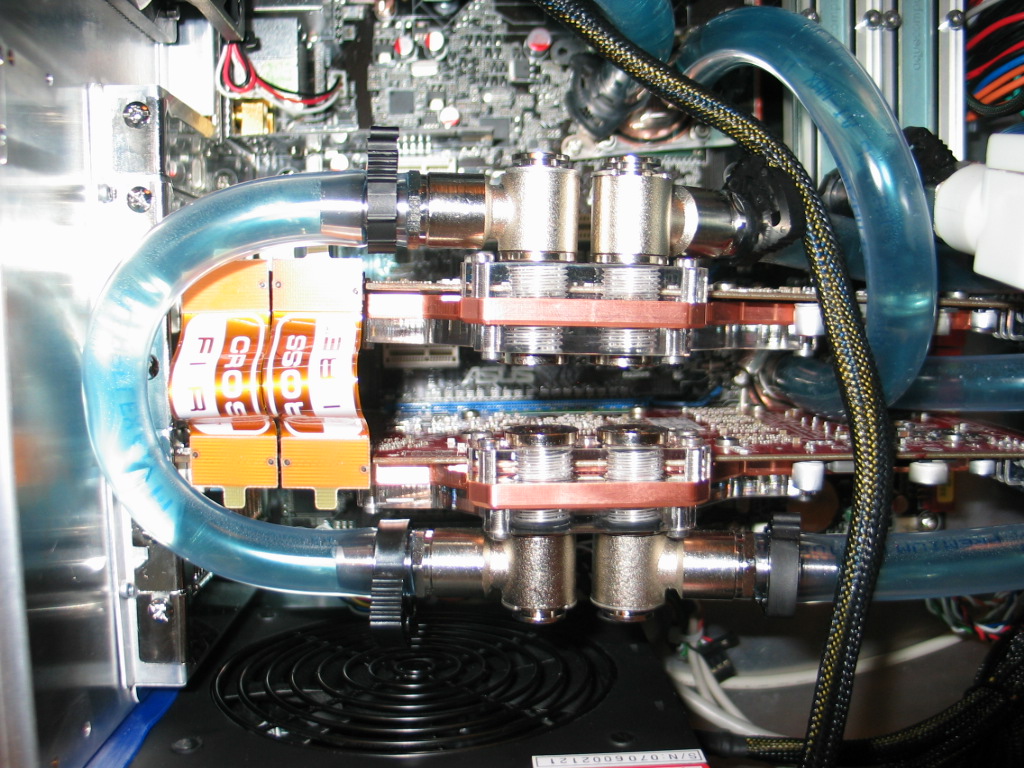

Detalj av skjermkortene i CF

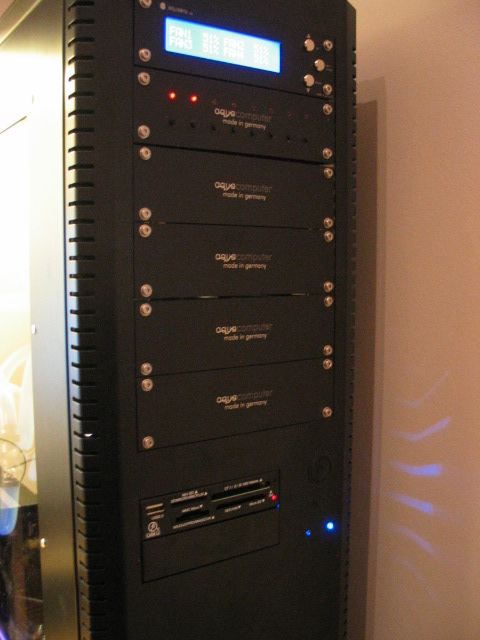

Fronten, med aquaero, multiswitch og 2 stk. aquadrive

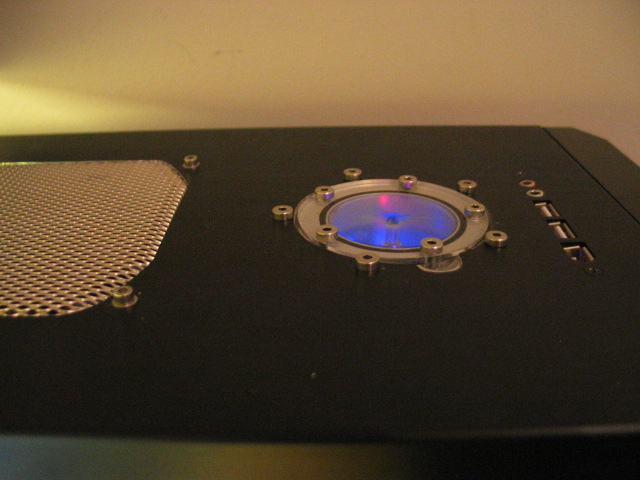

Detalj av toppen, med aquatube og ett av tre hull for trippelrad (Thermochill 120.3)...

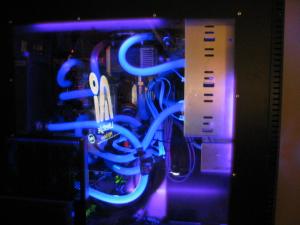

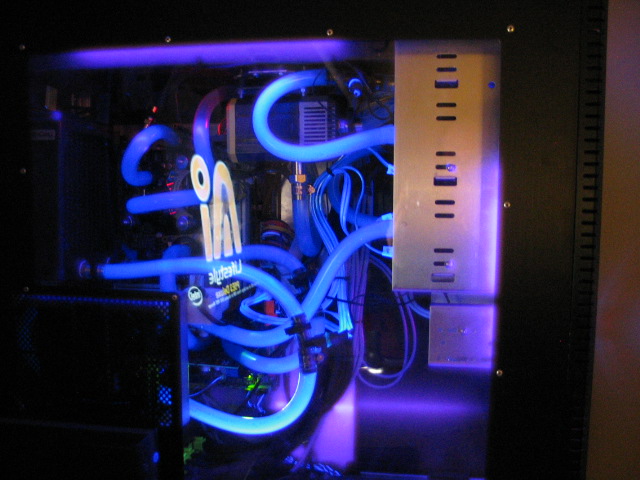

Vinduet med UV-lys (og refleksen av ASUS oppstartslogo i vinduet)

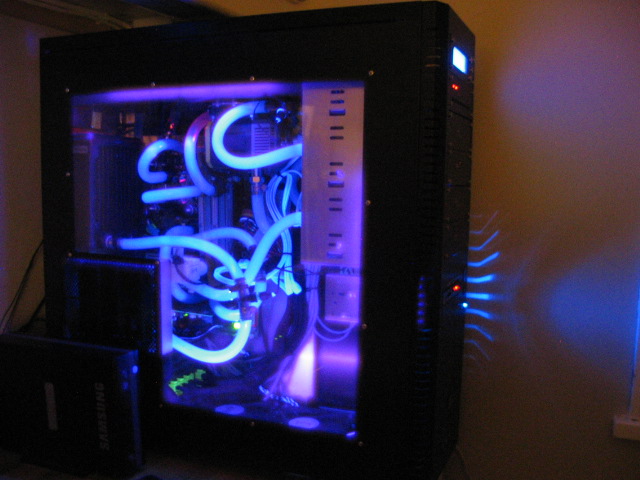

og til slutt hele kassen med UV-lys i mørket ...



For maskinvare og flere bilder, se arbeidsloggen ...

Endret 10. mars 2008 av drbo

[LockBreaker]

Veldig nydelig drbo.



Ble veldig bra dette her.

[Uglegutt]

Pent. Hva ligger temps på?

[Halvt horn ost skinka piffi varmt]

Vakkert drbo! Hvordan fungerer aquaero'n for deg?

[jonas_blomster]

Fint det der, men fikk du ikke plass til å kjöre vannet mellom skjermkort blokkene rettopp? SÅnn at du hadde sluppet den böyen.

[Beef Supreme]

Bestillte vannkjøling idag, så legger ut bilder når jeg får rigga det til.



Vanntank: Swiftech

Pumpe: Laing DCC-1T

CPU-blokk: Thermalright XWB-1

Radiator: MIST Extreme 3x120

Slange: Masterkleer 3/8"ID

Vanntilsetning: Feser One Cooling Fluid UV-Rød



Har kjøpt slangeklemmer fra ELFA, så får med meg det også. Kjøpte noen ekstra nipler og, bare i tilfelle.



Venter meg en del plassproblemer med kabinettet jeg har nå da. Har bare et LianLi miditower, så må ha radiatoren på utsia en plass inntil jeg lager en ny casemod i sommerferien. Er helt strippet for idéer til casemodtemaer så har dere noen forslag så send meg på PM, så ikke denne tråden endrer topic.

[LockBreaker]

Du skal ikke kjøp 7/16" slanger da?



3/8 er ganske små, så det kan bli trangt over 1/2" nipler.

[Beef Supreme]

Er ikke noe problem. Jeg kjøpte med 6stk 3/8"ID nipler, så kan bytte ut de som er for store de andre stedene.

[WheelMan]

Hvorfor ikke kjøre 1/2" all teh way?



drbo, nice rigg
