Ditt vannkjølte system

[Halvt horn ost skinka piffi varmt]

Personlig har jeg alltid foretrukket å ha radiatoren rett etter pumpen (dvs først i loopen).

[LockBreaker]

Leste at det ikke gjorde så mye forskjell dersom radiatoren var før eller etter pumpen iom at varmeutviklingen en pumpe gir er fra 0.01-0.02 Celcius.

[WheelMan]

Leste at det ikke gjorde så mye forskjell dersom radiatoren var før eller etter pumpen iom at varmeutviklingen en pumpe gir er fra 0.01-0.02 Celcius.

Det er i verste tilfelle 1-2 MHz det

[LockBreaker]

Det er da ikke så ille det.

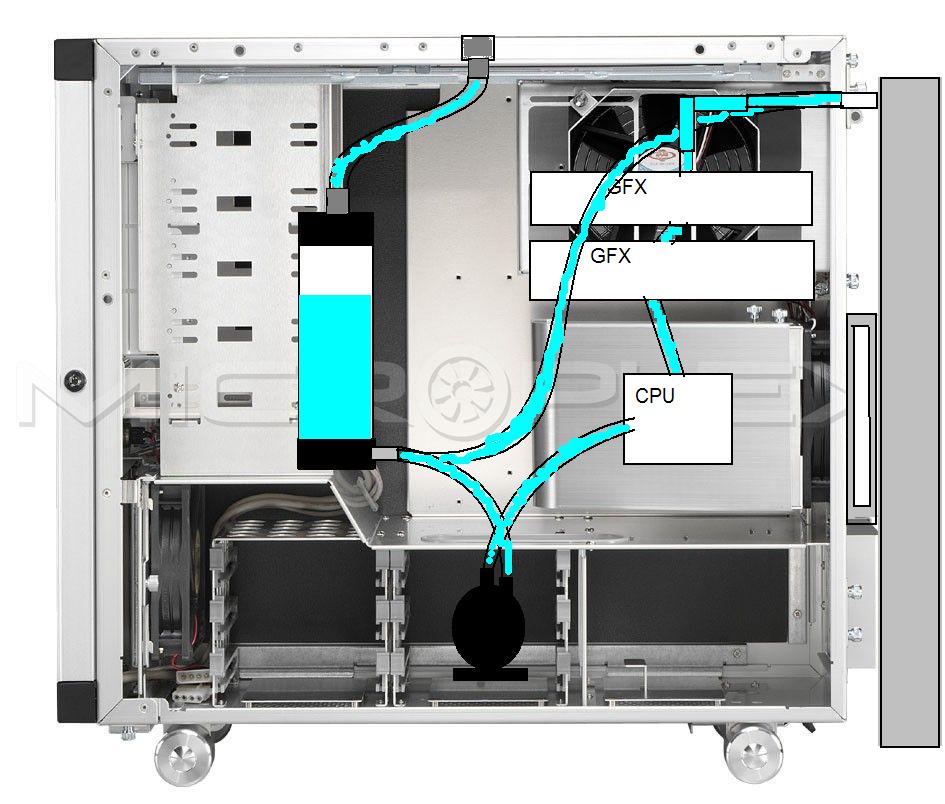

Men her er i allefall ny loop. Hva synes dere om denne? Det i toppen der er en fillport, men det skjønte dere sikkert?

Endret 14. januar 2008 av LockBreaker

[WheelMan]

Mine idéer:

Dropp tanken, kjøp eller en Fillport Reservoar (sånn litt liten til og henge under fillporten), syns den er litt søt jeg Og så evt koble den på med en T-line til et eller annet fornuftig sted.



EDIT: Ellers ser det jævlig fint ut

[LockBreaker]

Ja. Den lille der ja.



Den er litt funky.



EDIT: Å guud. Funky, at det går ann.



Da er det vel bare å poste det endelige oppsettet før jeg bestiller da.



Noe jeg mangler da? Kan nesten ikke styre meg nå



Watercooling parts from Petra’s Tech Shop







Reservoir:

http://petrastechshop.com/ekmure.html

1 piece: 40



3-pin extension:

http://www.petrastechshop.com/183pex.html

6 stk: 8



CPU-waterblock:

http://www.petrastechshop.com/dfuuncpubl1.html

1 piece: 64.99



Reservoir-holder:

http://petrastechshop.com/ekmureho.html

1 piece: 5



Radbox:

http://www.petrastechshop.com/swmcrre2raho.html

1 piece: 17.99



Pump:

http://www.petrastechshop.com/swmcin12pu.html

1 piece: 87.99



90° Elbow:

http://www.petrastechshop.com/1odbaco90el.html

10 pieces: 19.5



Tubing:

http://www.petrastechshop.com/7id5odmagepu.html

20 pieces: 10



Swiftech smartcoils:

http://www.petrastechshop.com/40swsm625f5o.html

4 pieces: 11.8



Worm-drive hose clamps:

http://www.petrastechshop.com/ststwohoclwb.html

30 pieces: 38



Thermal compound 1:

http://www.petrastechshop.com/arcomxthco.html

2 pieces: 11.98



Thermal compound 2 (CPU):

http://www.petrastechshop.com/icdi7cathco.html

1 piece: 5.99



Fans:

http://www.petrastechshop.com/12scsysstcaf3.html

4 pieces: 35.96



Fan grills:

http://www.petrastechshop.com/12figuch1.html

5 pieces: 4.95



UV reactive pentosin:

http://www.petrastechshop.com/peg11coadb4o.html

2 pieces: 9



Neoprene Rubber Edge Trim:

http://www.petrastechshop.com/neruedtrmo.html

5 pieces: 4.95



3/4" ID (1 3/8" OD) Rubber Grommet:

http://www.petrastechshop.com/3id13odrugr.html

4 pieces: 2



Fittings for the Swiftech reservoir:

http://www.petrastechshop.com/dhifig1th1od.html

2 pieces: 4.6



370 US Dollars. 2200 NOK





Watercooling parts from ThermoChill.com



Fittings for the radiator:

http://thermochill.com/acatalog/thermochill_accessories.html

2 pieces: 4 GBP



Radiator (3x120mm):

http://www.thermochill.com/pa1203.php

1 piece: 50 GBP



54 GBP. 600 NOK.



2200+600+600=3300



Endret 14. januar 2008 av LockBreaker

[The Ghost]

Blir nok mer en 600,- totalt i frakt fra USA og England ......

[LockBreaker]

Bare navigerte etter de prisene Zeke fikk på frakt og sånn fra ThermoChill og Sidewinder, og gikk ut ifra at Petras hadde omtrent samme fraktpriser som Sidewinder.



Zeke sendte sine varer i to kolli, og det ble ca 70 dollar i frakt fra Sidewinder. Frakten fra ThermoChill kom på ca 300 kroner om jeg husker rett.



Siden alt jeg skal ha er på lager, så blir det i et kolli og kanskje 50 dollar i frakt. Fra ThernoChill kommer det nok litt høyere enn Zeke iom. at jeg skal ha med nipler. En 150 ekstra i frakt kanskje.



Æsj og. Glemte fillporten i handlelista. 382 dollar da.

Endret 15. januar 2008 av LockBreaker

[Reeve]

Da var min vannkjøling ferdig montert!



Kommer med bilder av hvordan det gikk og resultatet senere

Endret 15. januar 2008 av _Zeke

[Nizzen]

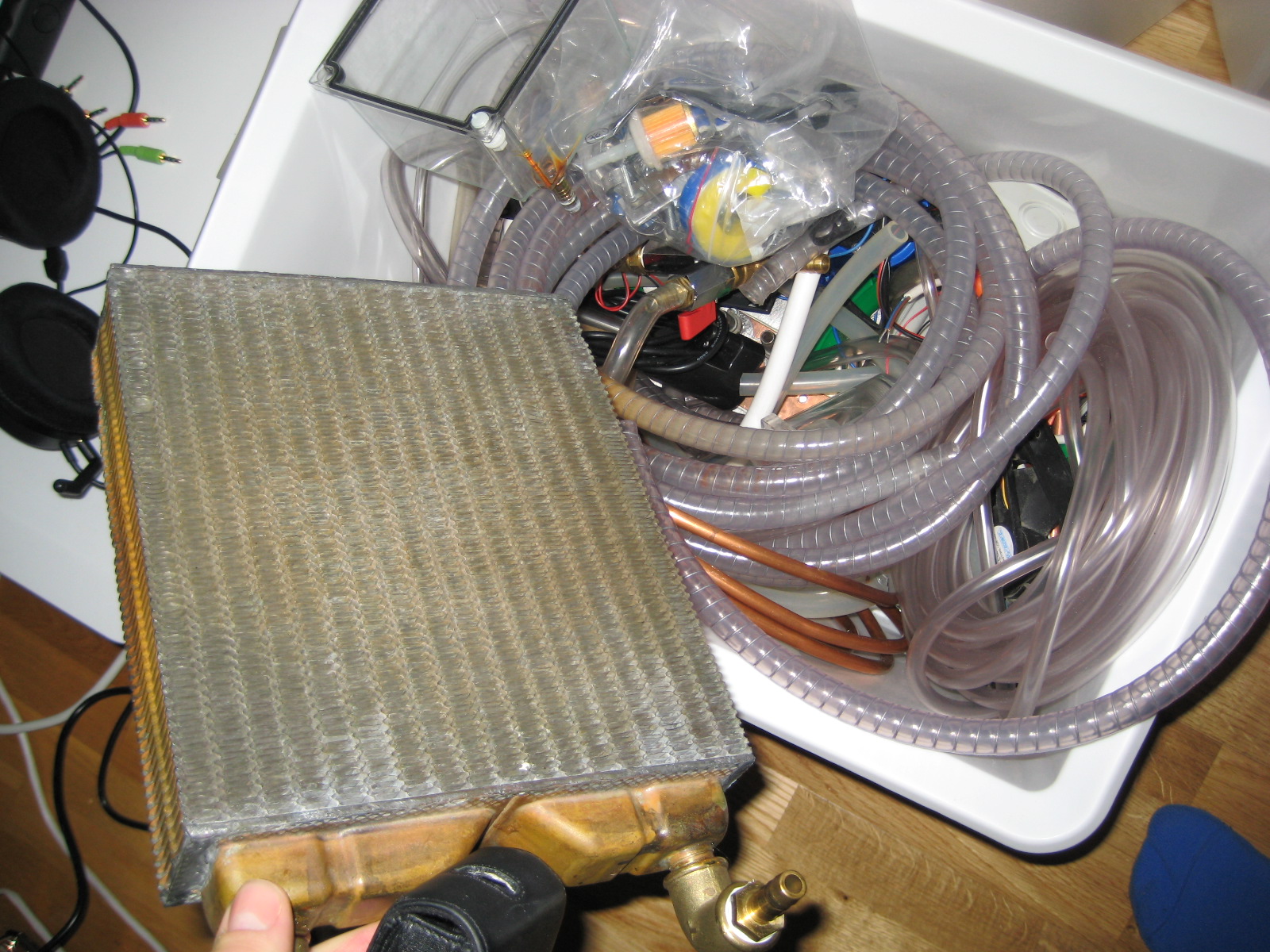

Radiator fra en volvo 240 (Varmeapparatet)

[LockBreaker]

Du burde skaffe deg en radiator som kler kabinettet ditt Nizzen.



Selv om den bilradiatoren yter godt, så synest jeg Silverstone kabinettet ditt fortjener en ThermoChill.

Elsker Silverstone kabinettet ditt btw.



Forresten, får du plass til den internt?



Zeke: Gleder meg til du får lastet opp bilder.

Endret 15. januar 2008 av LockBreaker

[The Ghost]

Har fått ting fra sidewinder nå, men har klart å bestille feil slange så vet ikke om jeg monterer før riktig slanger er på plass ....

[Nizzen]

Du burde skaffe deg en radiator som kler kabinettet ditt Nizzen.



Selv om den bilradiatoren yter godt, så synest jeg Silverstone kabinettet ditt fortjener en ThermoChill.

Elsker Silverstone kabinettet ditt btw.



Forresten, får du plass til den internt?



Zeke: Gleder meg til du får lastet opp bilder.



Bilradiatoren er ikkje til tj07, det er det ikkje plass til. Den er til den andre maskinen min.

[LockBreaker]

Ok.



Skaff deg en PA.120.3 til Silverstonet ditt da.



Zeke: Du bestilte din PA.120.3 fra ThermoChill ja? En på XS som sa at det ikke gikk ann.

Endret 16. januar 2008 av LockBreaker

[Reeve]

Ja, det gjorde jeg



Men her kommer oppdateringen! Har vært litt opptatt i det siste, siden de to siste dagene har gått med til bygging. Jeg ble ferdig rundt klokken 9 i går kveld. Uansett, jeg fant ut at jeg har planlagt dette heller dårlig, så er en del løsninger som er mer eller mindre midlertidige, og noen problemer jeg ikke har løst enda. Plasseringen av diverste ting er forandret i forhold til det jeg hadde planer om, kanskje den viktigste er at jeg har montert pumpen sidelengs, hengende i bakveggen! Noe som ungerte overraskende bra, med unntak av en litt skarp sving, men hva gjør vel det når man bruker Tygon-slanger og Anti-knekk?





Uansett, her kommer bildene.

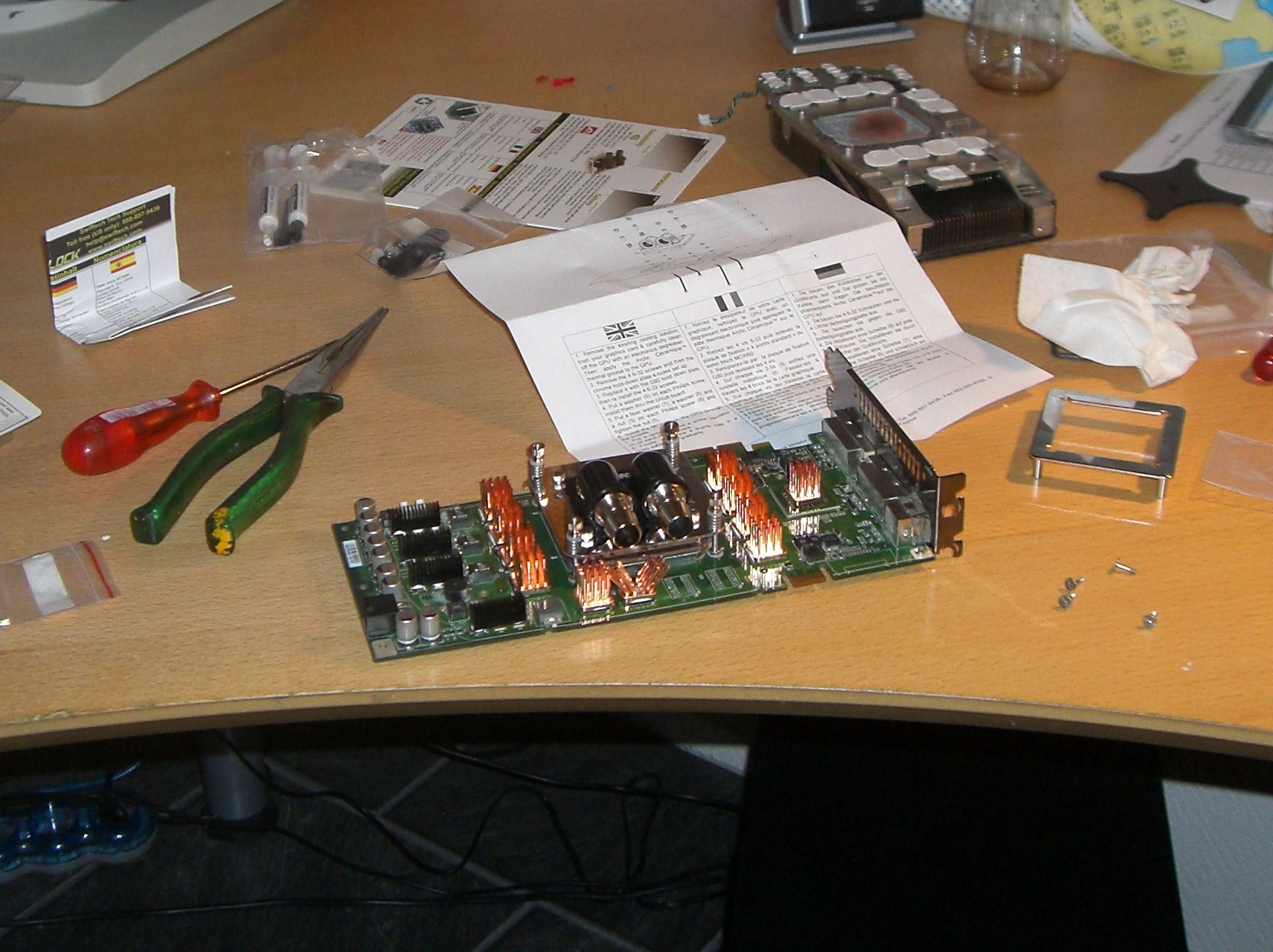

Skjermkortet, ferdig med vannblokk (Ikke så bra bilde)

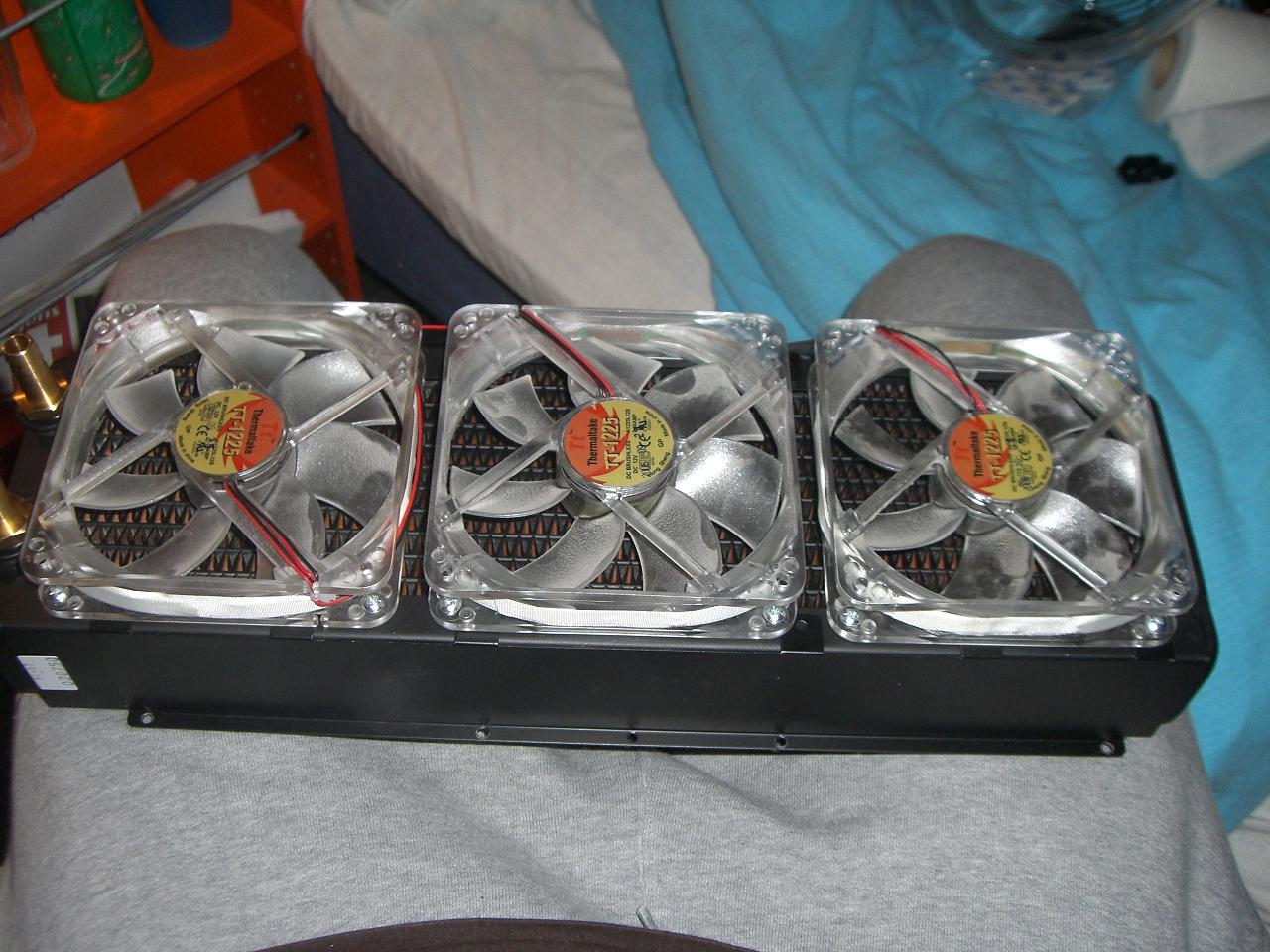

Radiatoren (PA120.3) med vifter montert og skinner for festing.

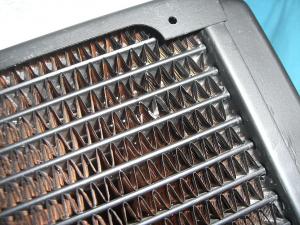

Og jeg klarte å skade den litegrann! Heldigvis ikke noe farlig.

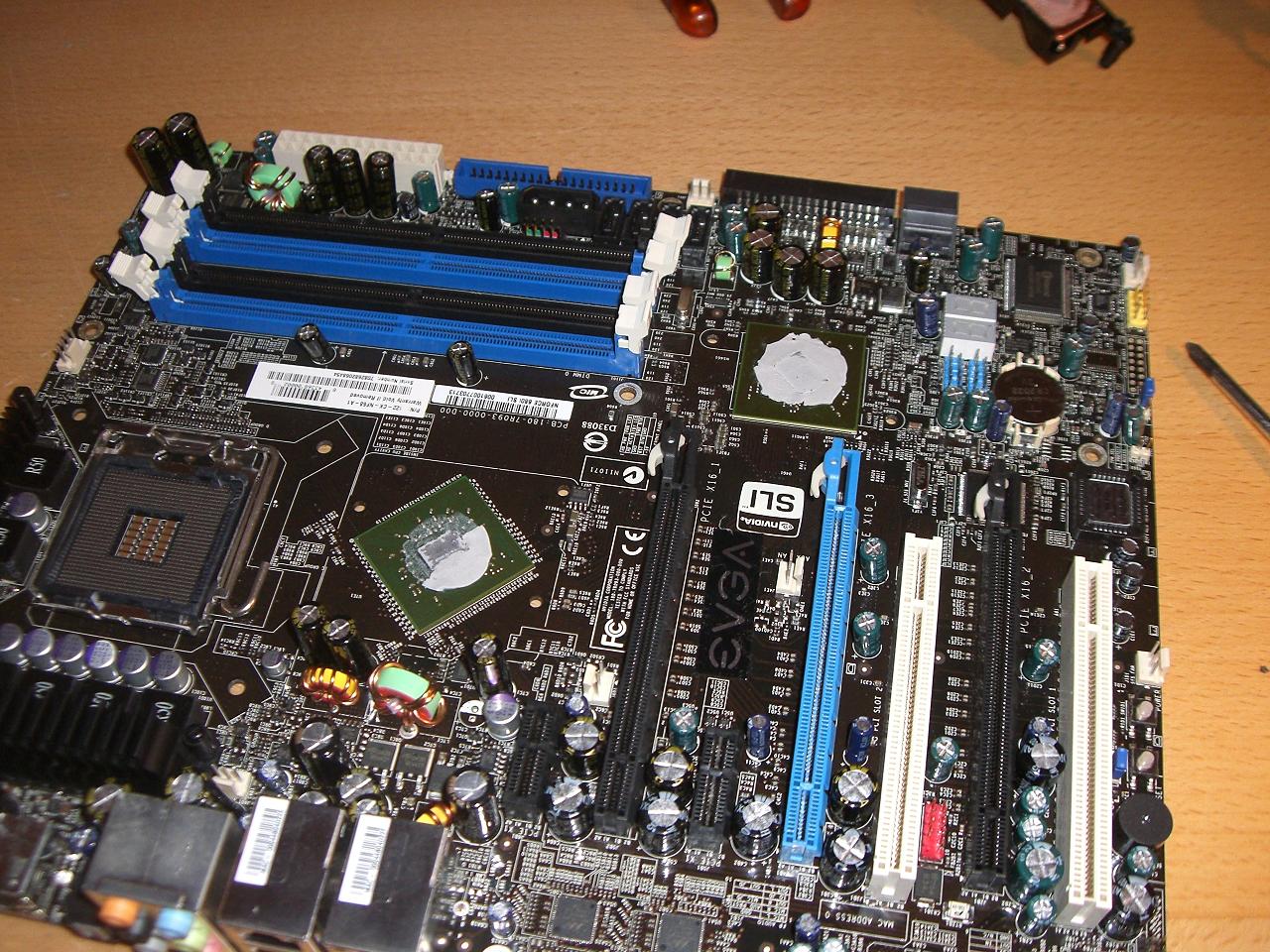

Fjernet orginalkjølingen på hovedkortet. Nei her har de ikke spart på kjølepasta nei

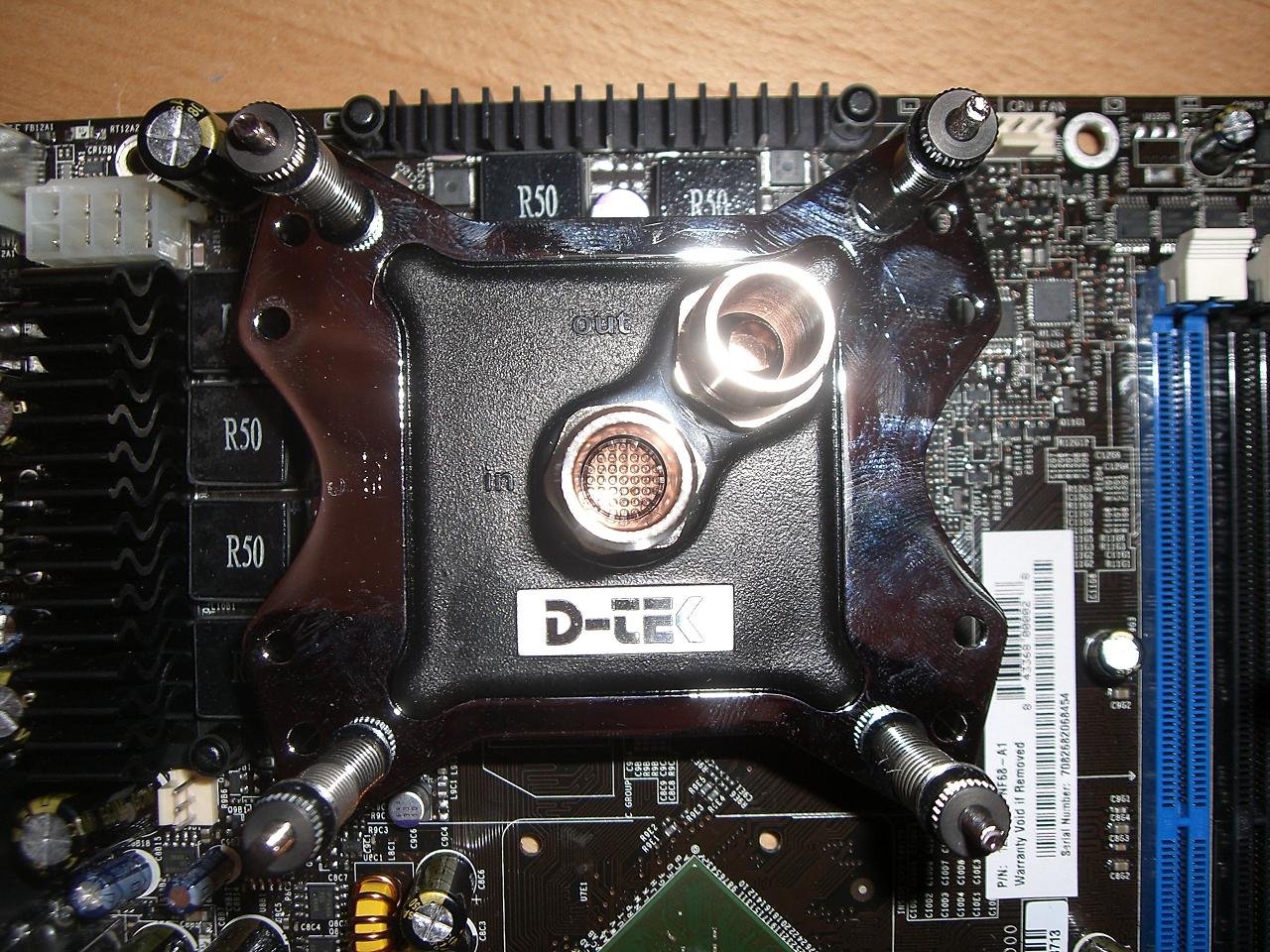

CPU-blokken montert og lite bilde av fettete festeplate og innsiden av blokken.

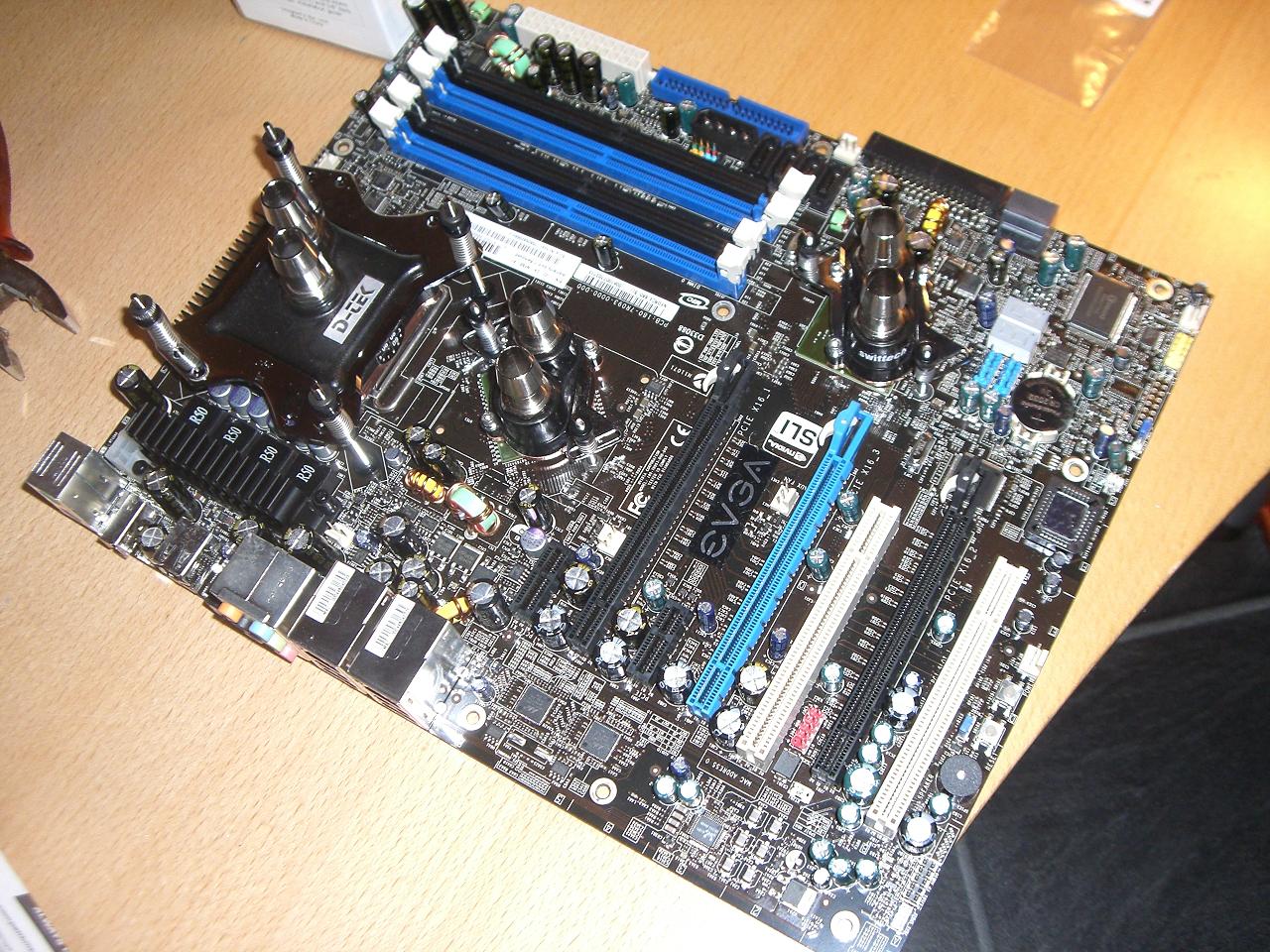

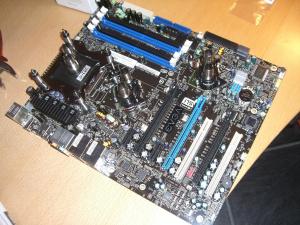

Hovedkortet ferdig med CPU og CPU-blokk, og NB og SB kjølere. Synd at jeg skal bytte hovedkort om rundt en måned, kanksje litt mer (forklarer nedenfor)

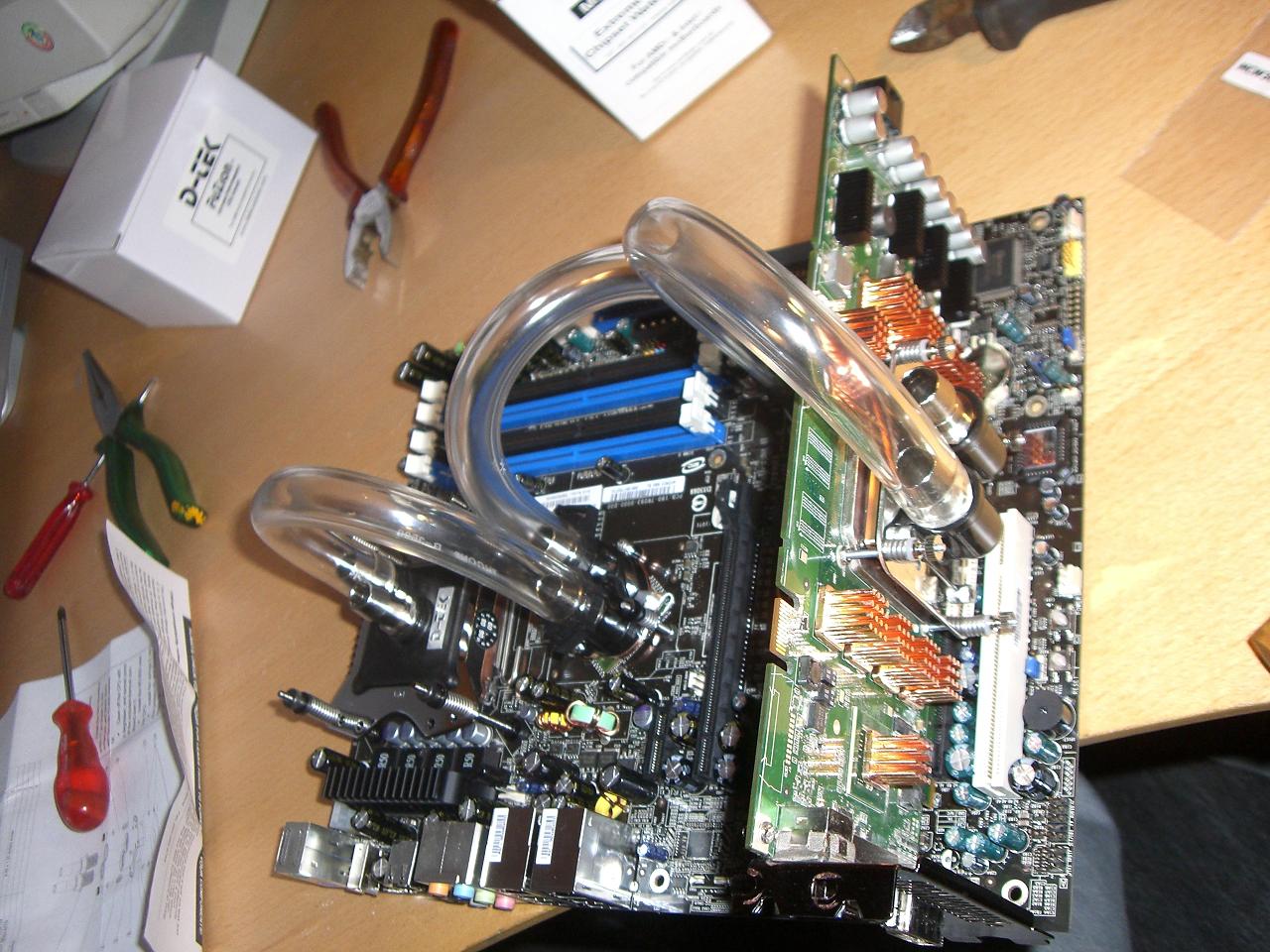

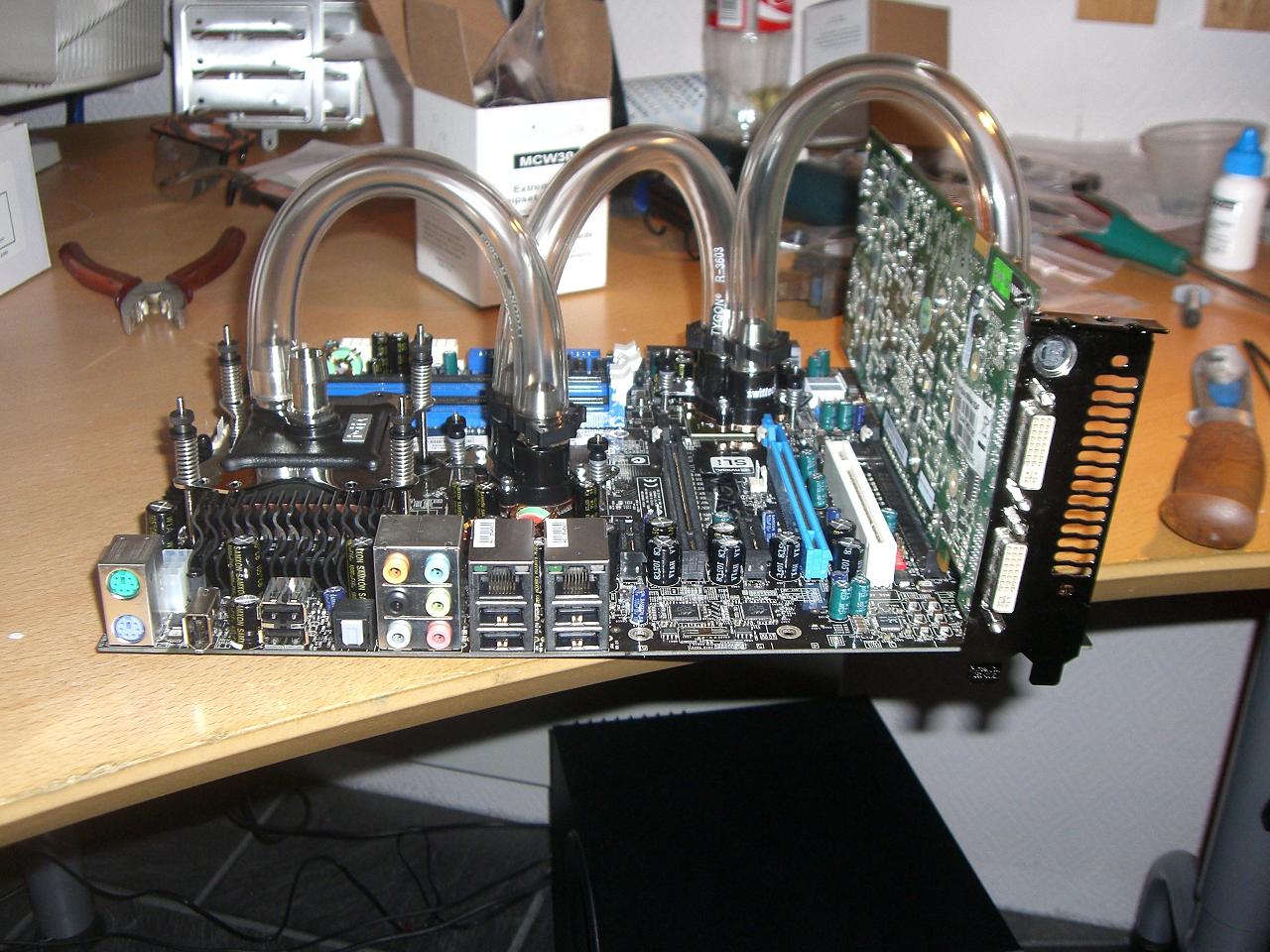

Hovedkortet med skjermkortet i nederste spor og slangene koblet til. (Jeg måtte ha det her, ettersom det ene skruehullet var strategisk plassert rett under selve PCB-en til skjermkortet)

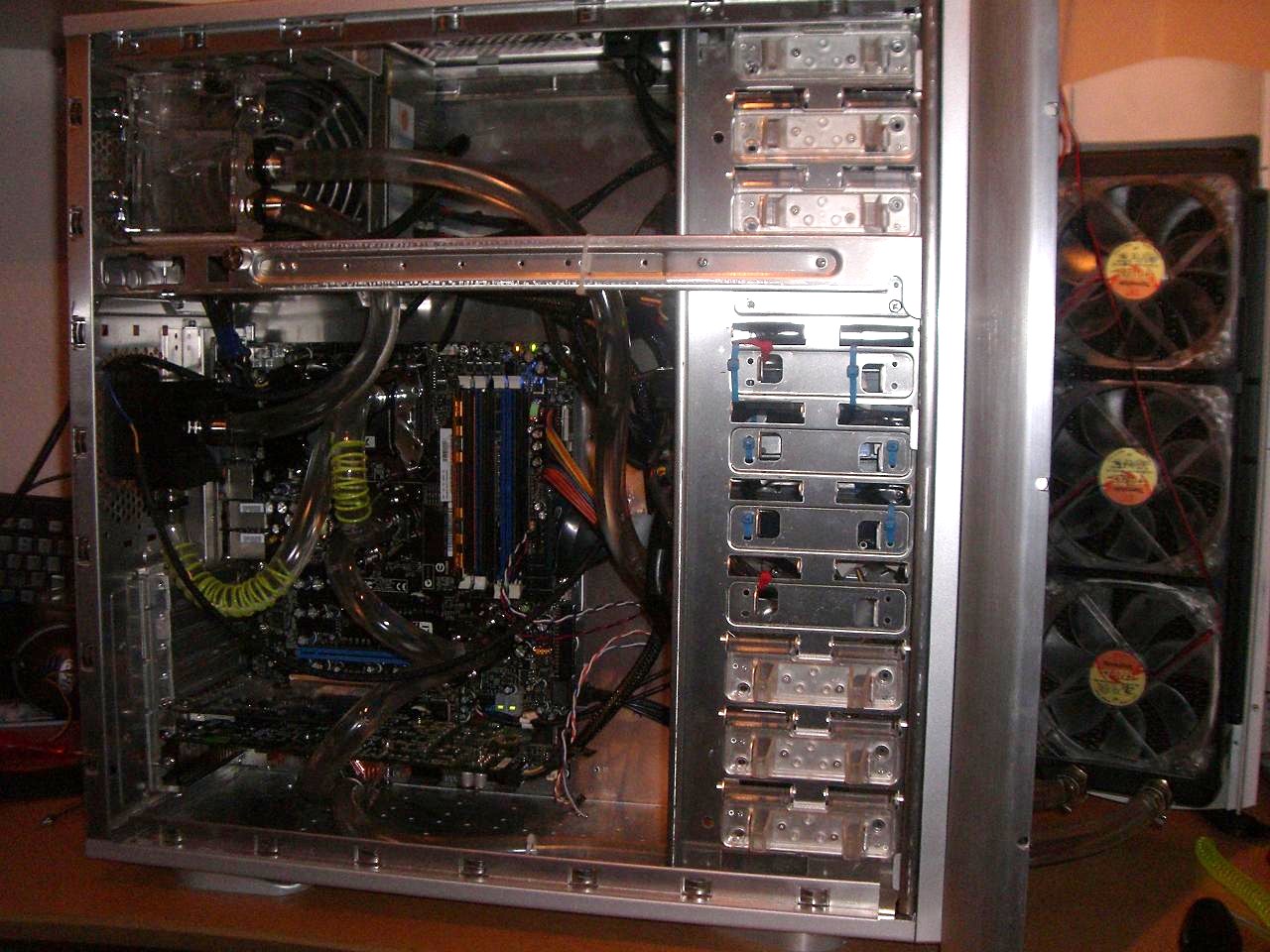

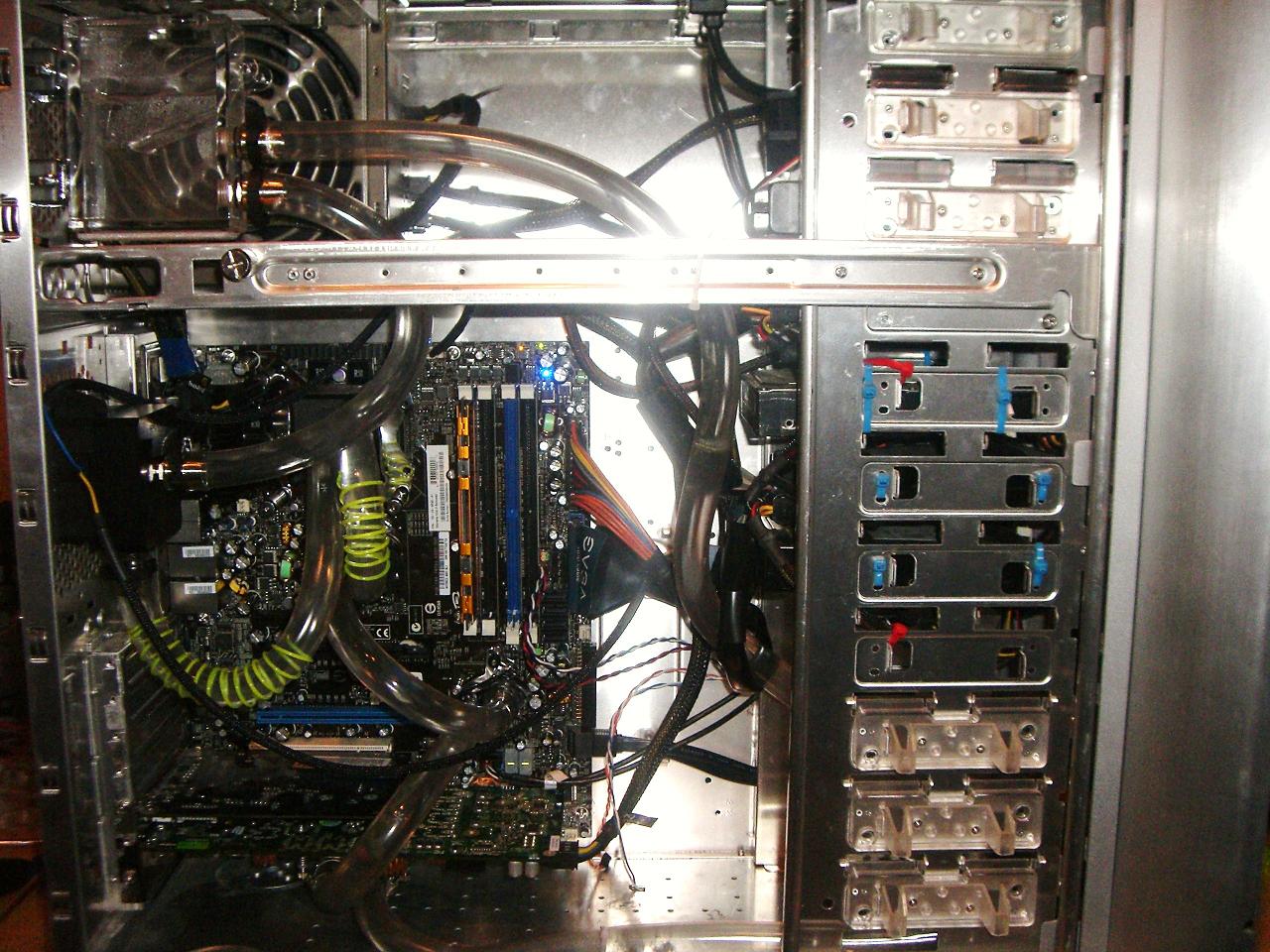

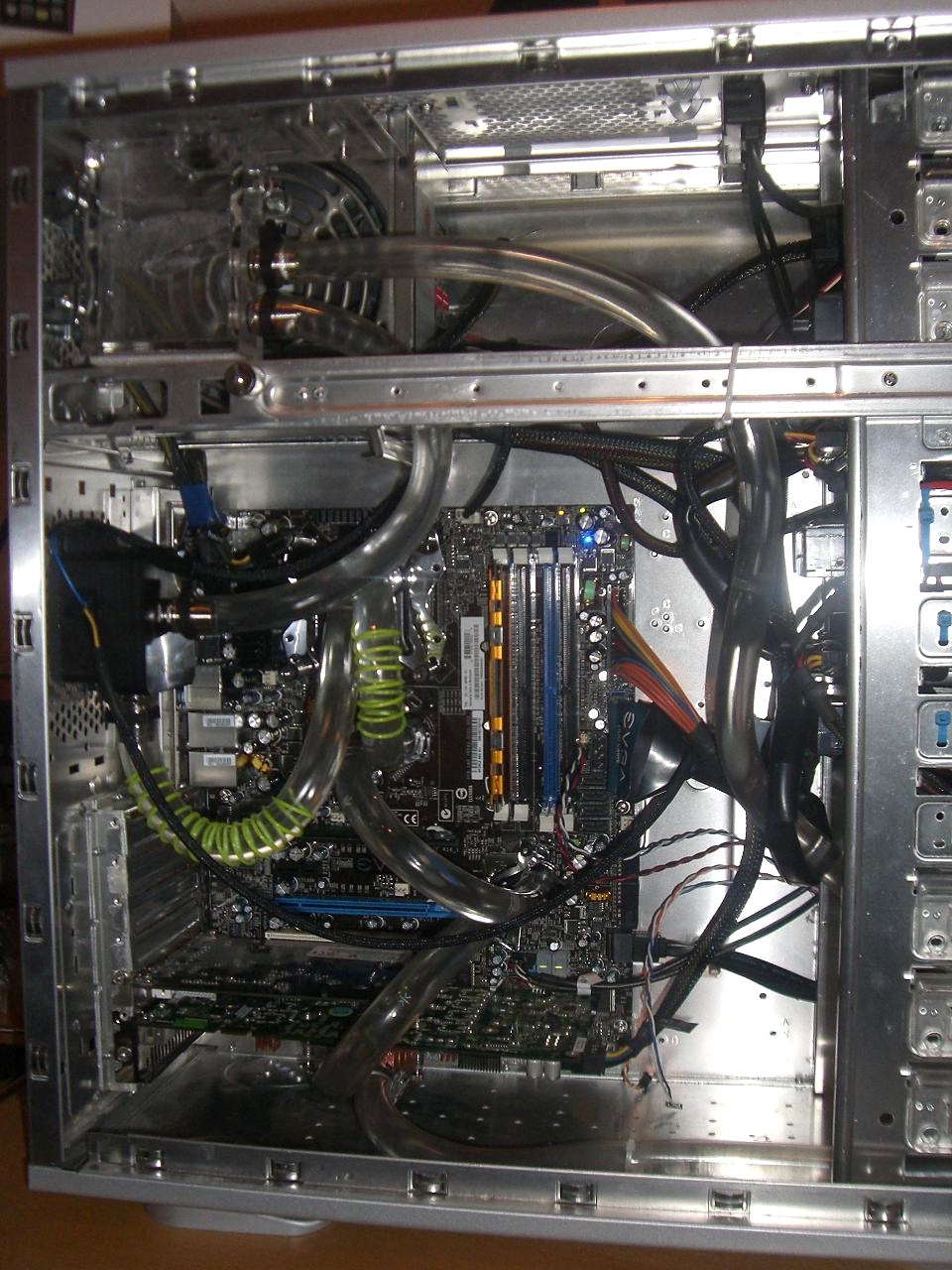

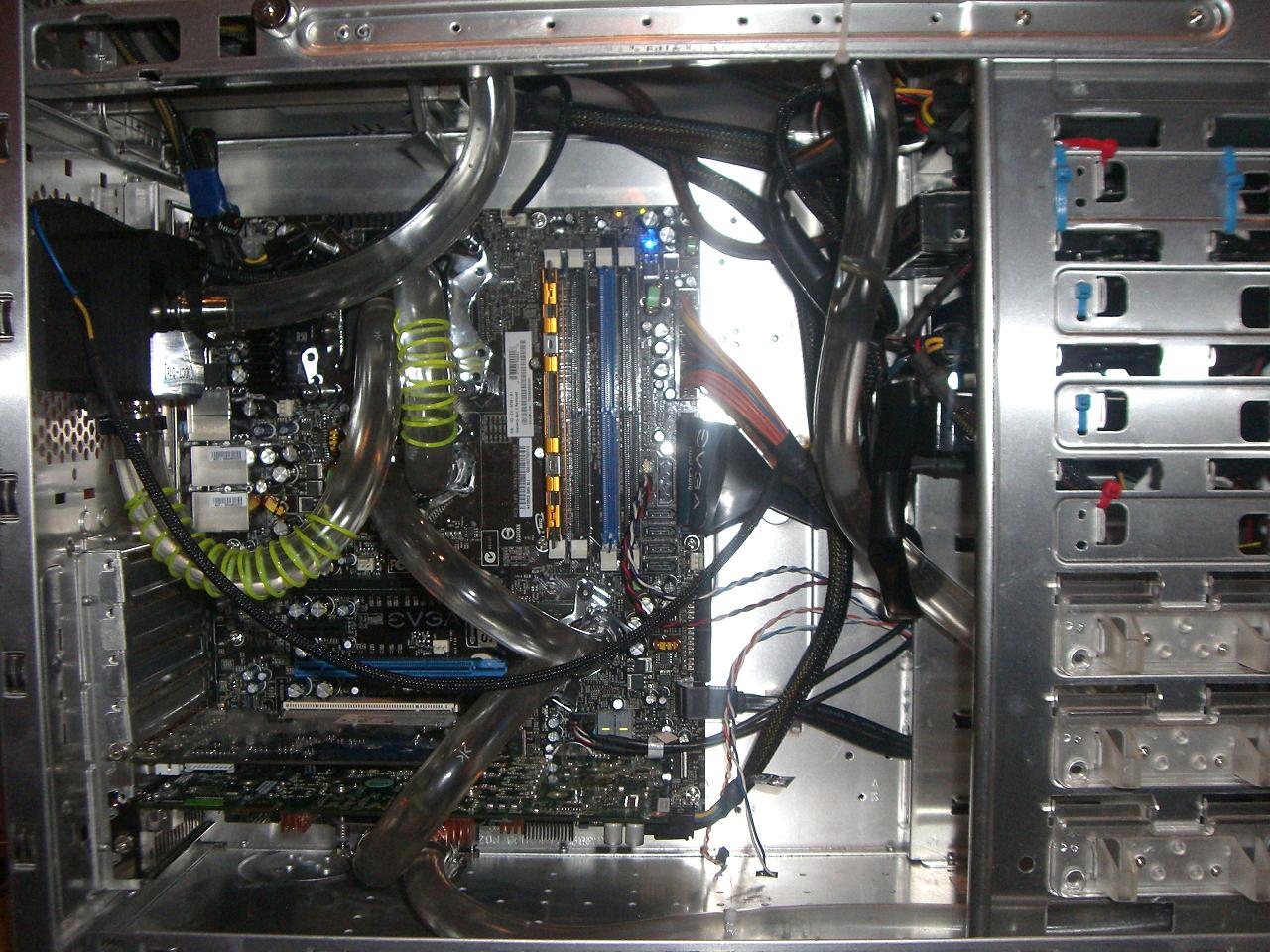

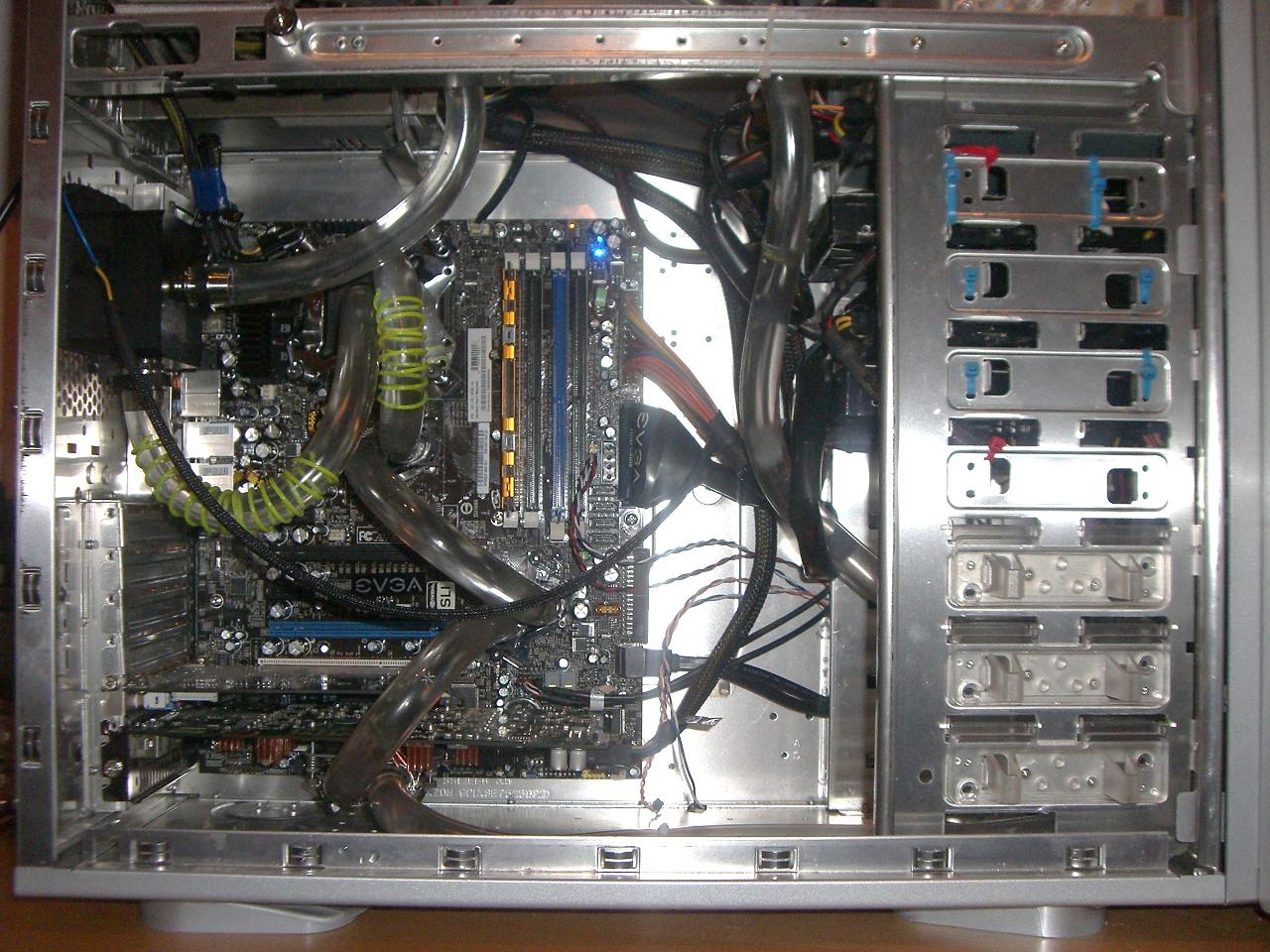

Inni kabinettet. Bildene ble litt mørke :/. Som dere ser er tanken plassert helt i toppen, som kan virke litt ulogisk, ettersom det da er vanskelig å fylle, men det er bare to lette skruer bakpå, så det tar med noen sekunder å få den ut. I tillegg så er den nå høyeste punktet i vannkjølingen, og det gjorde det veldig lett å fylle opp vannkjølingen.





Etter tanken kommer pumpen. Den er montert sidelengs i bakpart av kabinettet som dere kan se. Dette gjorde jeg pga. jeg kunne ikke borre nye hull i går og ville ikke bare feste den med lim, i tillegg til at det hadde blitt veldig trangt, siden jeg måtte ha skjermkortet i den nederste PCI-e porten. Og det ungerte overraskende bra! Den sitter helt stødig, og pga. skumgummiplaten kommer nesten ingen vibrasjon seg videre til selve kabinettet. Det eneste som var litt negativt var at jeg måtte ha en litt kraftig bøy på slangen fra pumpen til CPU, men det gikk fint med tygon-slangen og med litt anti-knekk



Som dere ser så har jeg CPU -> NB -> SB -> GPU som kan virke ulogisk (GPU sist i loopen) men det har veldig lite å si på temperaturene, og da slipper jeg å ha slanger som går frem go tilbake, og det er også lettere å fjerne skjermkortet uten å måtte koble fra flere blokker.



Temperaturene ble veldig mye bedre! CPU falt ca. 10 grader (jeg hadde over middels vannkjøling før med OK pumpe, stor men dårlig radiator og Apogee GTX), hovedkortet (NB og SB falt vel 20 grader, og skjermkortet falt nesten 40 grader (!) Det med skjermkrotet var bra, siden jeg kan klokke det en god del mer, spesiellt på shaderen.

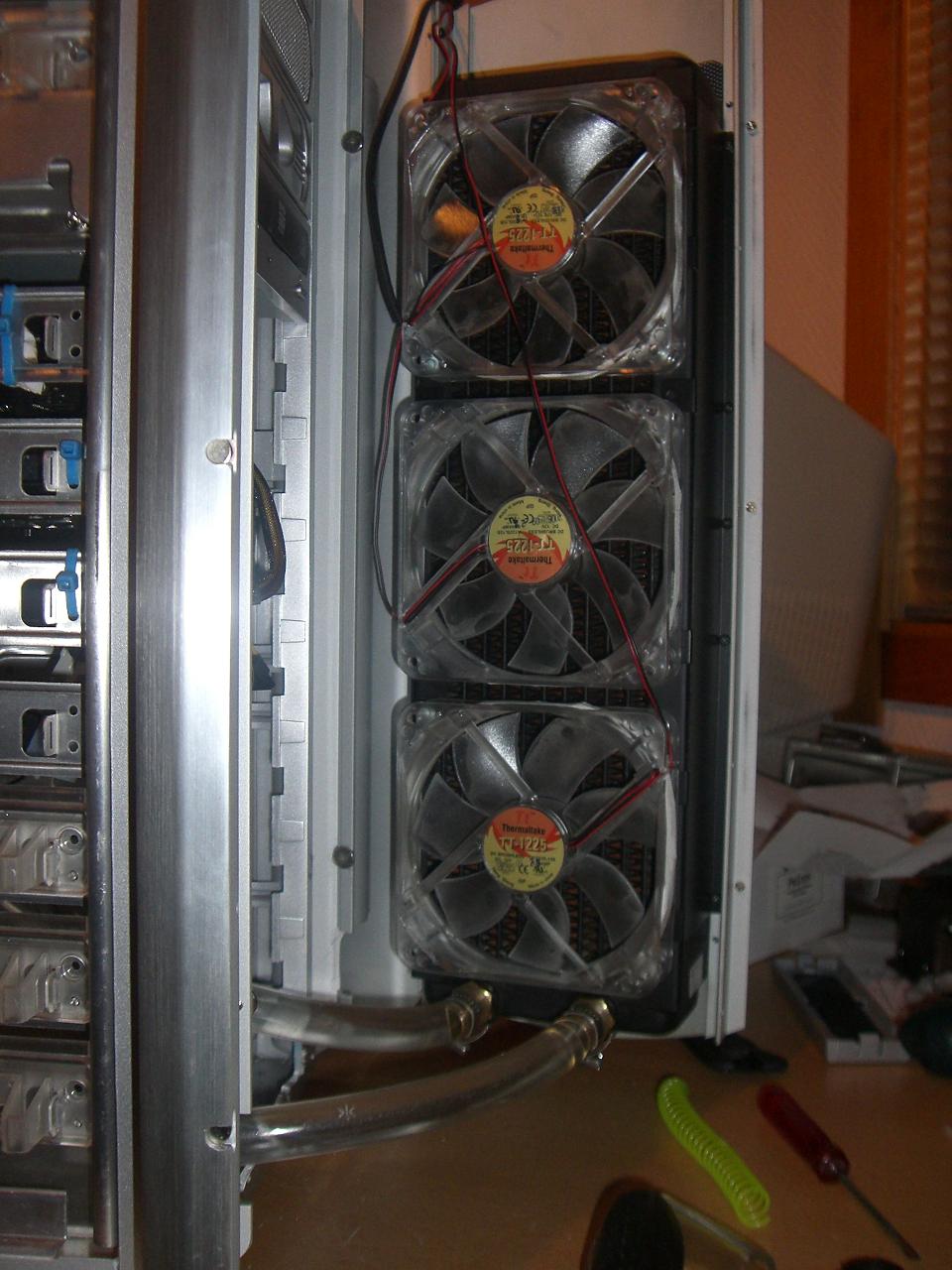

Radiatoren er festet opp-ned med de samme festene som den gamle radiartoren var festet med. Jeg måtte bøye og tøye litt, men det gikk bra, og den er festet skikkelig nå. Planen var egnetlig å bruke den festeplaten som drbo har brukt, siden han ikke skulle bruke denne allikevel, men etter litt tenking så gikk jeg for skinnene jeg allerede har. Det var litt plassproblemer med niplene, så de traff nedre kant i kabinettets front, men dette løste jeg med å sage vekk ca. 1 cm av plasten under nederste brønn. Dette er ikke ferdig enda. jeg skal pusse så det blir beint, og sette på svart gummilist.



Jeg kan enda ikke lukke døren (den som radiatoren er festet i) dette er pga. radiatoren sammen med viftene er for tykk. Dette var noe jeg forventet, og kommer til å løse dette på samme måte som drbo har gjort med sitt kabinett. (hehe, "stjelt" litt idéer fra han )



Slangene ut til radiatoren er også er problem. Det er litt vanskelig å lukke igjen (så langt som det går) uten å passe på å hjelpe slangene skli litt oppover. Ellers "fester" de seg litt i hverandre, og i veggene. Ikke noe stort problem, men litt irriterende og planlegger å løse dette også.



Jeg skal også få meg nytt hovedkort, ettersom jeg ikke er fornøyd med mitt EVGA kort. Det er bra, men ikke til klokking. Jeg har to stk, så dette skal stå inni til jeg får sendt det andre inn på retur, og jeg får tilbake et P35/X38 kort. orhåpentligvis et Asus Maximus Formula, men Foxconn Mars (P35) frister også. Må bare få orden på forskjellene mellom P35 og X38.



Flowen er det ingenting å si på! Når jeg finner et sted å legge den ut på nettet, så skal jeg legge ut en liten snutt som viser flowen i tanken (filmet når det fortsatt var mye luft i systemet, så det dannet seg alltid en liten boble mellom inn og ut på tanken) Uansett, svært god flow etter min mening



Hittil er jeg veldig fornøyd med støynivået. Pumpen bråker veldig lite, og skaper nesten null vibrasjon. Det som irriterer meg derimot, er at nå som alle støyende viter er vekke, så hører jeg bedre andre, mindre støyende deler som harddisk(disse er hengt opp i gummioppheng, så bråker lite da, men er litt hørbart, spesiellt når de jobber), radiatorvitene (skal byttes ut med noe aka. de blanke fra MIST. Det er veldig stille etter min mening) og piping fra en (eller flere) av voltregulatorene rundt CPU (Feil på hovedkortet, ganske irriterende. Er spesiell intens når CPUen er under last)



Det er altså en del jeg har igjen å gjøre, spesiellt hvis jeg får nytt hovedkort.



Jeg må løse det med slangene (trenger tips her), jeg må fikse litt rundt der slangene går ut av kabinettet og til radiatoren, jeg må rydde litt og et par sånne andre ting. Men det får vente!

Endret 16. januar 2008 av _Zeke

[Nizzen]

Hva skjer med kjølepasta over HELE nb og sb? Hvorfor kjølepasta der ikkje kjernen er?

[haalo]

Glemmer hele tiden hvor tykke PA120.n-radiatorene er. Hvor mye veier en sånn egentlig?

Endret 16. januar 2008 av haalo

[The Ghost]

Hva skjer med kjølepasta over HELE nb og sb? Hvorfor kjølepasta der ikkje kjernen er?

Det er nok den gamle som var der orginalt

[LockBreaker]

Glemmer hele tiden hvor tykke PA120.n-radiatorene er. Hvor mye veier en sånn egentlig?



Den veier vel omtrent 1.5 til 2 kilo tror jeg.



Det ble meget pent _Zeke_.



Hva ble det totalt for vannkjølingen din? I US Dollars altså.

[Intern]

PA120.3 veier 1.8KG.

For dimensjoner, se bildet.
