Krets for å se spenningen på et oscilloskop

[Nilsen]

Hei!



Jeg har et digitalt oscilloskop, og ønsker å se spenningen fra et par spenningskilder på det. Spenningene jeg skal se er likespenning på +3,3 V, +5 V og +12 V. Linjene belastes med ofte optill 20-23 ampere - om det har noe å si. Det er størrelsen på ripplen jeg er ute etter å se.



Er det noen som vet hva jeg trenger av komponenter i mellom spenningskilden og oscilloskopet for å gjøre dette, eventuelt hvordan jeg skal koble det? Jeg har relativt gode elektrokunnskaper, men akkurat dette har jeg vist glemt



Mvh

Jørgen

Endret 26. mai 2007 av Natrium

[St Thicket]

Du trenger ingen ekstrakomponenter. Bare koble proben(e) på målepunktene. Husk å koble jord! Uten jord vil du ikke få noe resultat. Hvis du skal måle rippel på likespenningen må du sette oscilloskopet til å måle AC-spenning.



Strømmen gjennom kretsen har ingenting å si for oscilloskopet, ettersom det har tilnærmet uendelig stor intern motstand.

[ddd-king]

Proben kan settes til enten 50 Ohm eller 1Mohm. Du må sette proben til 1Mohm

[Nilsen]

Du trenger ingen ekstrakomponenter. Bare koble proben(e) på målepunktene. Husk å koble jord! Uten jord vil du ikke få noe resultat. Hvis du skal måle rippel på likespenningen må du sette oscilloskopet til å måle AC-spenning.



Strømmen gjennom kretsen har ingenting å si for oscilloskopet, ettersom det har tilnærmet uendelig stor intern motstand.

8706007[/snapback]

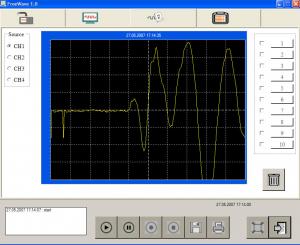

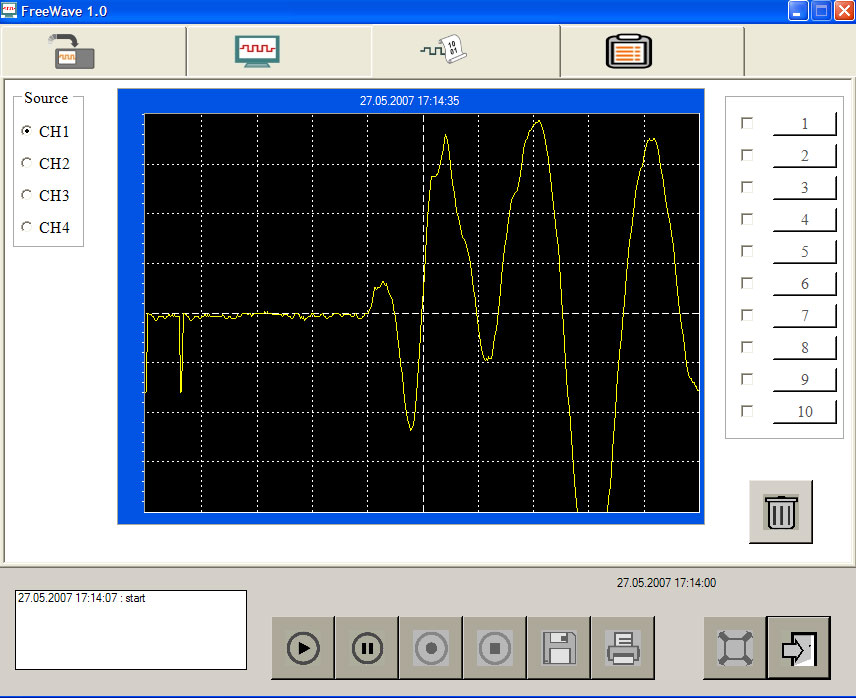

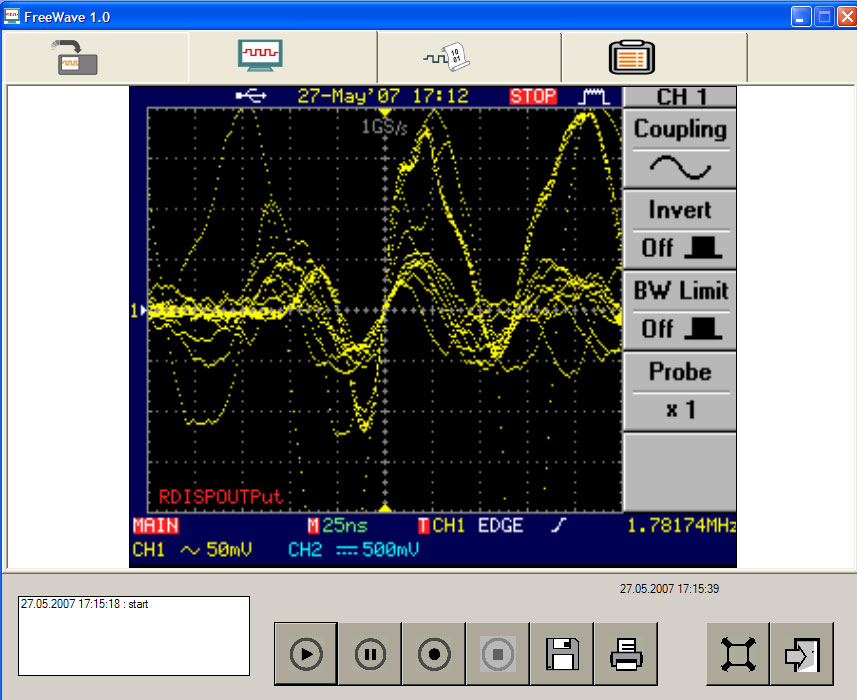

Det var det jeg også trodde, men bildene jeg får ser bare ikke riktig ut. Vet du hva jeg gjør galt?











Proben kan settes til enten 50 Ohm eller 1Mohm. Du må sette proben til 1Mohm

8712332[/snapback]



Probene har en bryter hvor man kan velge mellom 1x og 10x, det er den du tenker på, right?

[Patrol_33]

Jeg vet ikke hva du gjør galt siden jeg ikke vat hva du måler på og hva du forventer deg og hva du har stilt scopet på.

Det enkleste er å stille det inn på hva du forventer å måle. Volt/rute, Tid/rute, AC/DC, og synk på rett kanal.

Og hus knapppen på proben når den er i 10x må du gange speniongen som scopet viser med 10.

Tror det var sån, begynner å bli mange år siden jeg holdt på med såndt.

[St Thicket]

Det burde ikke være noe galt med dine målinger...



Er det en switchmode strømforsyning (PC-strømforsyning) du måler på? Da skjønner jeg at det kan være forskjell i amplituden og frekvens til rippelen. Hadde dette vært en trafo med likeretter og kondiser hadde jeg vert litt mer skeptisk, ettersom rippelen burde sett mer periodisk ut og temmelig lik amplitude.



Hvis du setter Oscilloskopet på DC-måling vil du få rippelen på toppen av en DC-spenning. Da ser du lettere hvor stor rippelen er i forhold til DCen

[Nilsen]

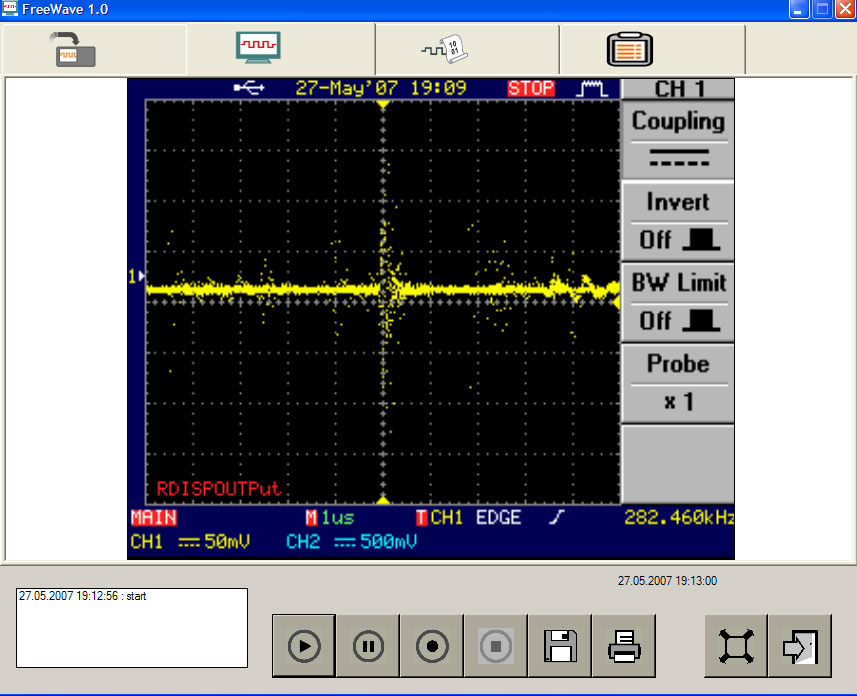

Når jeg velger DC får jeg følgende bilder, noe som ser ganske riktig ut. Det ser ut som det var noe med jord som jeg gjorde feil tidligere.





Jeg bruker Auto Set funksjonen på scopet til å stille inn. "Spesifikasjonene står på det nederste bildet.





[GrH]

Litt ot : hva for no Oscilloskop er det du har ?



-Tnx

[kons]

Juster opp trigger level til det ikke trigger så ofte (antar det er største utslaget du vil se på)

Bruk holdoff til å begrense hvor ofte det trigges.

Pass på hvor proben er jordet og at den ikke er lang eller danner sløyfe.

Prøv å brette den så arealet av sløfen blir lite om du lurer på om du ser innstrålt støy.

Sett gnd på proben nære der signalet du vil se på lages, unngå at andre strømmer deler veien til dette punktet, injiserte spenninger i jord siden synes likt med de man får på signal siden.

[Nilsen]

Hei,



Beklager litt sen tilbakemelding.

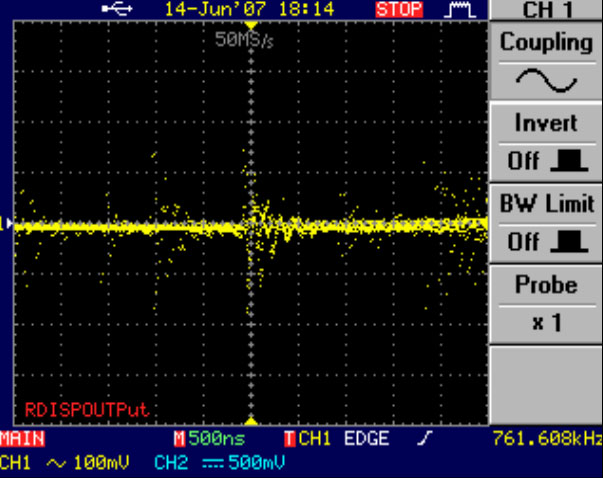

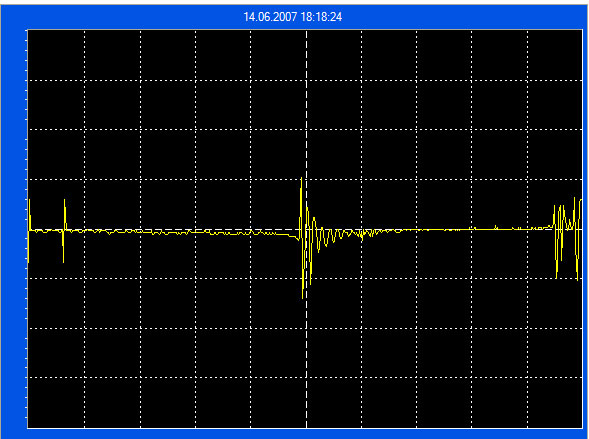

Jeg har prøvd det meste opp og ned nå, og bildet jeg får på +5 V linjen er følgende:





Bilde på +12 V linjen er mer eller mindre det samme. Instillingene står i det øverste bildet.



Er dette korrekte bilder? Slik jeg kan tolke det nederste bildet, så er den høyeste ripplen 100mV. Er det riktig?





Scopet er et GW Instek GDS-2062

[Thedrapery]

Hvorfor ikke bare bruke et ordinært multimeter?



Uansett, du setter slik at bølgen står på sinus så velger du Volt/rute på 1v da er det bare og telle seg opp over hvor mye spenning som er der.

[Nilsen]

Jeg er ikke ute etter å se spenningen, men størrelsen på ripplen på spenningen

[Hårek]

Det er ikke ripple du ser. Ripple er AC fra nettfrekvensen, og vil da være på 100 Hz. Det du har på skjermen er pulser.

Amplitude på raske pulser er vanskelig å måle, jording av proben er avgjørende, som fortalt i post #9.

[Nilsen]

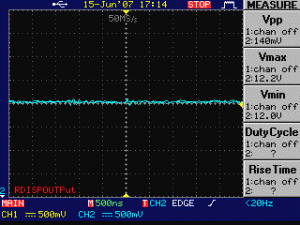

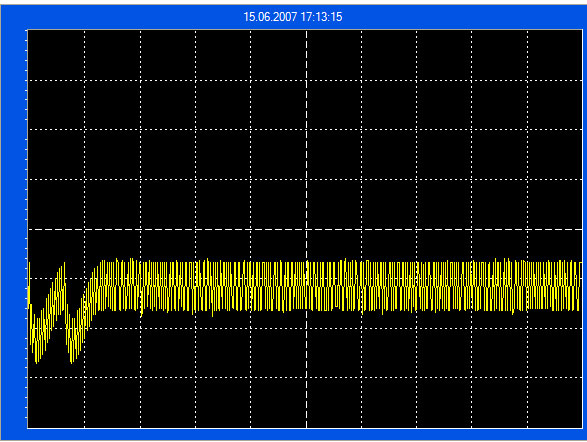

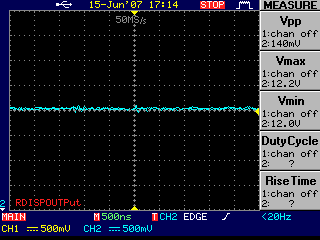

Da har jeg endelig fått til dette tror jeg.





Om jeg ikke tar helt feil, så er verdien Vpp ripple verdien jeg leter etter. I manualen er den spesifisert som Vmax-Vmin. Har jeg skjønt det nå?

[ragstian]

Da har jeg endelig fått til dette tror jeg.





Om jeg ikke tar helt feil, så er verdien Vpp ripple verdien jeg leter etter. I manualen er den spesifisert som Vmax-Vmin. Har jeg skjønt det nå?

8869080[/snapback]



Hei.



Kan du poste en bruksanvisning på hvordan du får opp thumbnails til bildene dine?

Virelig bra.



Scopet ditt ser virkelig bra ut -hvilket merke & modell er det?

Lær deg å utnytte scopet ditt - det er virkelig et universalinstrument som kan brukes til "alt".



Good Luck

Endret 16. juni 2007 av ragstian

[Nilsen]

Hei.



Kan du poste en bruksanvisning på hvordan du får opp thumbnails til bildene dine?

Virelig bra.



Scopet ditt ser virkelig bra ut -hvilket merke & modell er det?

Lær deg å utnytte scopet ditt - det er virkelig et universalinstrument som kan brukes til "alt".



Good Luck

8873734[/snapback]



Thubnailene er laget via forumet, bare å laste opp i feltet under der du skriver meldingen



Scopet er et GW Instek GDS-2062.

[ragstian]



Thubnailene er laget via forumet, bare å laste opp i feltet under der du skriver meldingen



Scopet er et GW Instek GDS-2062.

8874929[/snapback]



Hei



Flott, rart det ikke virker med mine bilder. Takk for hjelpen.



Good Luck
