Hvordan styre lyspærer via pc-en

[nree]

Evnt. en fototransistor slik som brukes inni pls.

Da vil man også få skille mellom pc og nett.



En dimmer med motor tilkoblet ville jo vært bra det, men denne vil da være spessielt rettet mot lys styring.

[JFTech]

Er det mulig å få hauk til å styre en dimmer av noe slag?. Eventuelt, kan man få paralellporten til å sende analoge signaler? Eller er det helt håpløst å kunne få analoge signaler ut i fra en pc?

8424604[/snapback]

hvordan ville du i så fall få det analoge signalet til å dimme lyspæren?. Tyristor?

Endret 22. april 2007 av JFTech

[just-_-me]

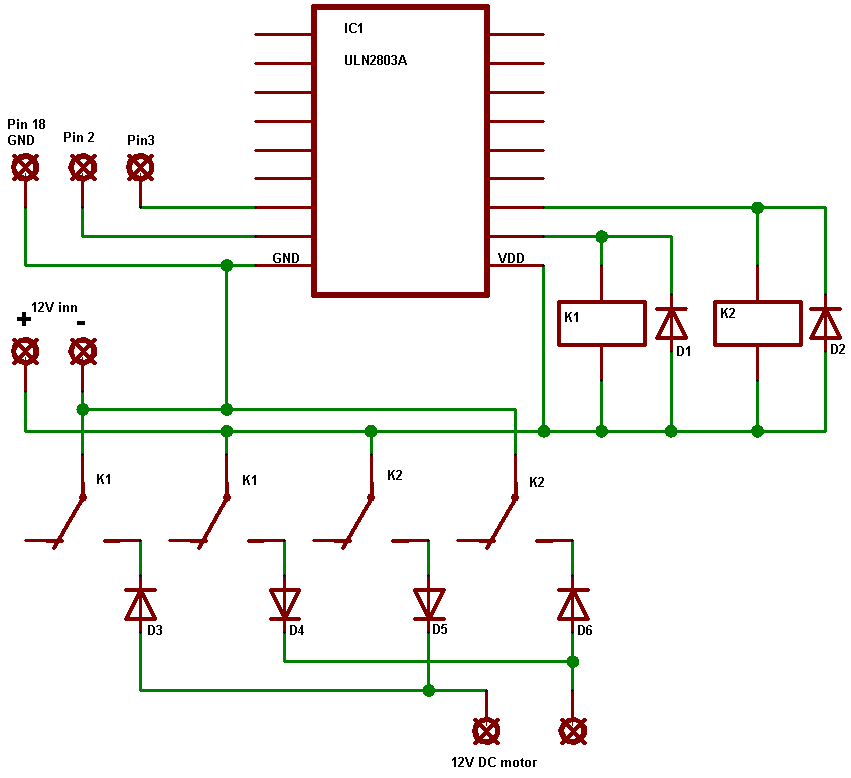

Denne kretsen vil jeg tro skal være ganske genial:





for da sender man et impuls signal for og dimme opp, (PIN2 fra parallell porten) og et impuls signal for og dimme ned(PIN3 fra parallell porten)

(for da kobler man denne motoren til selve knotten som man vrir på, på en dimmer)



hvis man kan få parallell porten til og sende ut korte signaler?

(altså ikke "1" hele tiden, men bare 1-sekund eller noe, for så og bli "0" igjen)

Endret 22. april 2007 av just-_-me

[Nedward]

Er det mulig å få hauk til å styre en dimmer av noe slag?. Eventuelt, kan man få paralellporten til å sende analoge signaler? Eller er det helt håpløst å kunne få analoge signaler ut i fra en pc?

8424604[/snapback]

hvordan ville du i så fall få det analoge signalet til å dimme lyspæren?. Tyristor?

8445592[/snapback]

Ja. Tyristor var planen. Men den er forkastet for øyeblikket, da det viste seg at det kunne bli litt avansert uten den rette kunskapen til DA-konverterere.



Nortwave hadde også en plan som inkluderte et digitalt pot-meter som er koblet til gate på en tyristor som styrer dimmingen. Men desverre er det ikke mulig å dimme likestrøm med tyristor. Jeg hadde nemelig en plan om å bruke hauk til å styre vifter med også, så jeg blir vel nødt til å lage en fiffig løsning med et digitalt pot-meter og en enkel forsterker krets til å styre en eventuell vifte med.



btw, hvis du hadde lest 2-3 poster nedfor den posten du sisterte i fra meg hadde du fått svar på spørsmålet ditt.



@just-_-me: Hvordan program er det du har brukt til å tegne skjema med?

[just-_-me]

@just-_-me: Hvordan program er det du har brukt til å tegne skjema med?



Jeg brukte EAGLE, tok og tegnet kretsen, også tokk jeg en Printsscreen og gjorde noen få endringer i MSpaint.

[jonnor]

Dj_eLmO: Ønsker du å styre vifter uten spesielt varmetap ville jeg kikket på NS sin "Simple Switcher" serie, der burde du finne noe passende. Og så bruker du bare digitalt pot istedet for et vanlig et.

LT1070 er også ganske fin, men krever flere eksterne komponenter og er litt overkill mhp strømtrekk.

[Mikkel194]

Hvis dere skal styre en vanlig dimmer via parallellporten, så er isolasjon nødvendig. Jord på parallellporten er koplet sammen med jord i kontakten, så denne kan ikke koples til noe sted i en vanlig dimmer. Optokoplere er sikkert det enkleste.

[Joney]

Noen som har en guide om å skru av og på dataen også...Kunne vært skjekt å skru av og på serveren når jeg ønsket, med tanke på at den er 2 mil unna

8421046[/snapback]





Ring en venn

[just-_-me]

Da var alle deler til HAUK i hus. blir spennende og se hvordan dette fungerer når jeg har satt alt sammen!

(men først må jeg få ordna PCB-kort...)

Endret 28. april 2007 av just-_-me

[BigJackW]

*Legge i verktøykassen*

[jahooja]

Er det noen mulighet for å bruke en USB-port istedenfor? I såfall, hvilke program kan jeg bruke til å styre USB-en med??

[just-_-me]

Er det noen mulighet for å bruke en USB-port istedenfor? I såfall, hvilke program kan jeg bruke til å styre USB-en med??

8491557[/snapback]

Hvis jeg ikke tar helt feil, må du nok over på mikrokontrollere osv.

blir mye mer avansert da.

[Nettulf]

Hei.



Mye spennende forslag her i denne tråden.



Tenkte jeg skulle komme med noen korte, oppklarende utredninger



For å regulere vekselspenning, er det vanligste å bruke en Triac. Denne kan lede begge veier, og trenger en triggekrets for å regulere når den skal tenne.

Enkleste måten er bruk av et RC-nettverk og en Diac.



En tyristor kan brukes for å regulere en pulserende likespenning.

Må også ha en triggekrets for å bestemme når den skal tenne.

Kan brukes på vekselspenning ved å legge inn en bro-likeretter i kretsen.

Da skal vekselspennings-lasten ligge før likeretter, og tyristoren etter.



Regulering av DC spenning, typisk 12-24V er relativt ufarlig. Jobber man med batterier kan det alikevel være store strømmer, så man må være forsiktig.

Enkleste form for regulering her er en effekt transistor i serie med lasten. Denne må kjøles godt avhengig av belastning, og må tåle spenning/strøm som går gjennom lampen.

Vil ha relativt stort tap i en slik krets, spesielt ved middels nivå. Da ligger halve effekten over transistoren som varme.



Skal man ha regulering med små tap, må man lage en switch regulator. Da blir transistoren som styrer lasten slått på og av hele tiden med en høy frekvens. Og effekten blir bestemt av tidsforskjellen mellom av og på.

Siden transistoren da enten er helt stengt eller leder fullt, blir det lite effekt tapt i den.





For bruk av paralell port har man jo 8 bit tilgjengelig. Styrer man en lampe dimmer med den, kan den da få 255 forskjellige nivå i lysstyrken.

Eller man kan bruke dekodere og mindre bit, så man kan styre flere lamper, men med få trinn i lysstyrken.

Skal man bare slå lamper av eller på, kan man bygge en dekoderkrets og faktisk styre 255 lamper uavhengig av hverandre.... Blir noen kroner i rele da...



Håper dette var til litt hjelp.

Er det noe spørsmål til konkrete ting om dette, så spør gjerne.







Nettulf

[jossi166]

Jeg fant en ganske bra side på hvordan man kan få analog utgang på parallell porten.

Endret 3. mai 2007 av jossi166

[yxrkt]

hvis man må bruke ekstern strømforskyning.

kobler man den bare

der psu er tilkoblet på skjemaet?







link til skjema.

Endret 4. mai 2007 av jimern3

[just-_-me]

japp

[Gjest Slettet+142]

hvis jeg gjør noe sånt..

-vil pcen min da fucke seg hvis jeg trekker ut strømmen til lyset/trekker ut parallell-kontakten/slår av lampen eller lyset manuelt?

[jonnor]

Nei, det vil den ikke.

[Gjest Slettet+142]

Kult..

Neida. Men gidder jeg å prøve å lage dette?

Er 14år og er ikke akkurat elektro-proff, men kan databygging og små-selv-forskning med forskjellige elektriske ting.

- Altså. Er det vanskelig?

[Nedward]

Kult..

Neida. Men gidder jeg å prøve å lage dette?

Er 14år og er ikke akkurat elektro-proff, men kan databygging og små-selv-forskning med forskjellige elektriske ting.

- Altså. Er det vanskelig?

8548318[/snapback]

Kan du lodde, så klarer du nok å lage en slik. Komponentliste, og tegninger til printkort ligger allerede ute på nettet. Så alt du trenger å gjøre er å sette komponentene på riktig plass og lodde dem fast. Så nei, jeg tror ikke det er så veldig vanskelig og du kommer sansynligvis til å klare det.
