Chieftec mod [navn mangler]

[jonas_blomster]

Jeg har et Chieftec miditower, som for tiden ser slik ut:



kabinettet nå:



Hardware

hovedkort: K8N Neo4

Prosessor:AMD 3500+

skjermkort: XFX 7900

minne: 2 GB Twinmos

harddisk(er): 2* seagate 250GB

strømforsyning: Bzerk 500W



Kjøling nå

Radiator: Cooltec 2*120mm

Pumpe: Swiftech MCP350

Tank: Swiftech vanntank

CPU-blokk:Apogee

GPU-blokk:Swiftech GPU-blokk

Slanger: kuriyama 3/8"



Annet:

LCD skjerm (ikke montert ordentlig enda)

zalman viftestyring

Katodestyring

diverse lys

vifter (papst og silentX)



Planen er å få kabinettet til å se sånn ut:



Kabinettet i SketchUp



Så til selve moddinga:



- lakkere PCen svart, både utvendig og innvendig.

- lage en rack der jeg får 4 eksterne 5 1/4 brønner og resten interne 5 1/4.

Denne skal lages i sota plexi, og gå helt fra bunn til toppen.

- montere LCD skjermen i front.

- oppgradere/montere vannavkjøling.

- kanskje stealthe cdromene.

- skjære hull i hovedkortbrettet til å føre kabler gjennom.

- montere noe mesh, ser kult ut og hjelper med å gjemme kablene.



Bestilt nye deler til vannavkjølinga

thermochill PA120

Chipsett-blokk

HDD-blokk

Ny topp til pumpa



Deler som skal bestilles snart

røde primoflex slanger

nipler

kjølepasta

annet smått



Da er det bare å sette igang. Siden planen er å ha maskinen i gang igjen til Skedsmolan 2-4mars









Kommentarer her

Endret 16. februar 2007 av jonas_blomster

[jonas_blomster]

Update

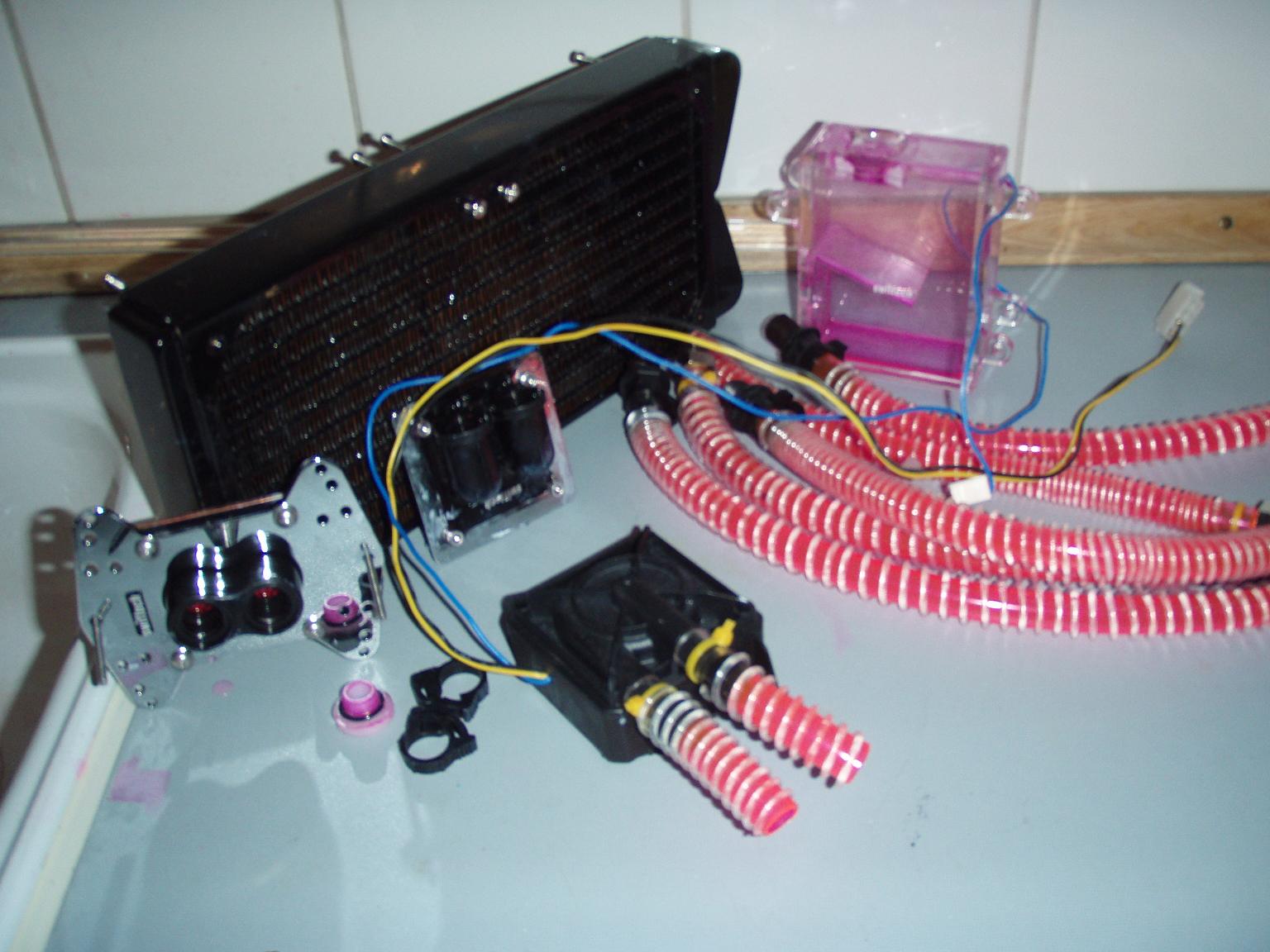

Begynt først med å demontere vannavkjølinga.





Hardwaren skrudd ut.

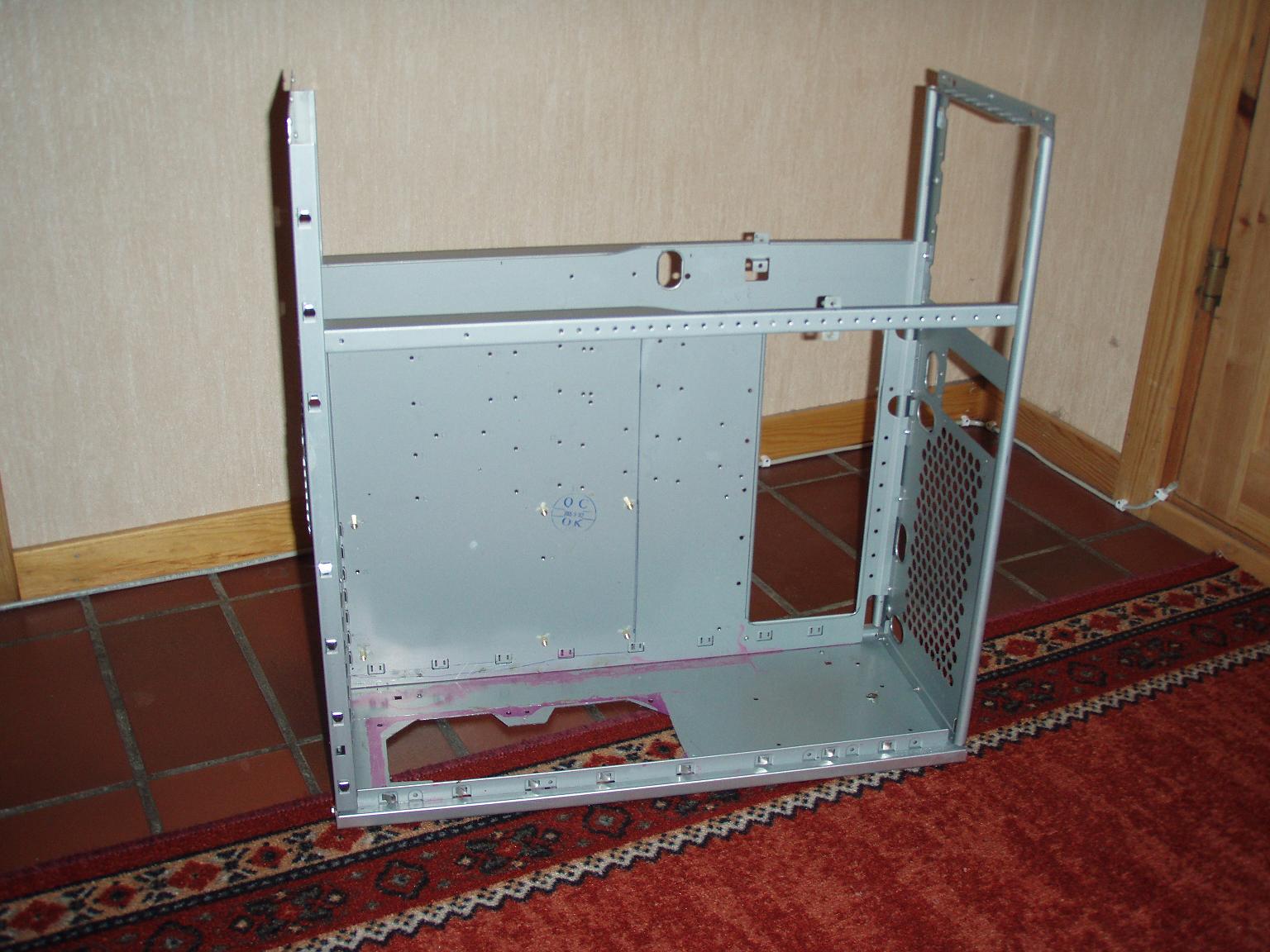

Så skrudde/borret jeg ut "racken"





PSU mod

neste "mini" mod, var å fjerne grillene i strømforsyningen. Dette gjorde jeg for å forbedre airflowen gjennom den.

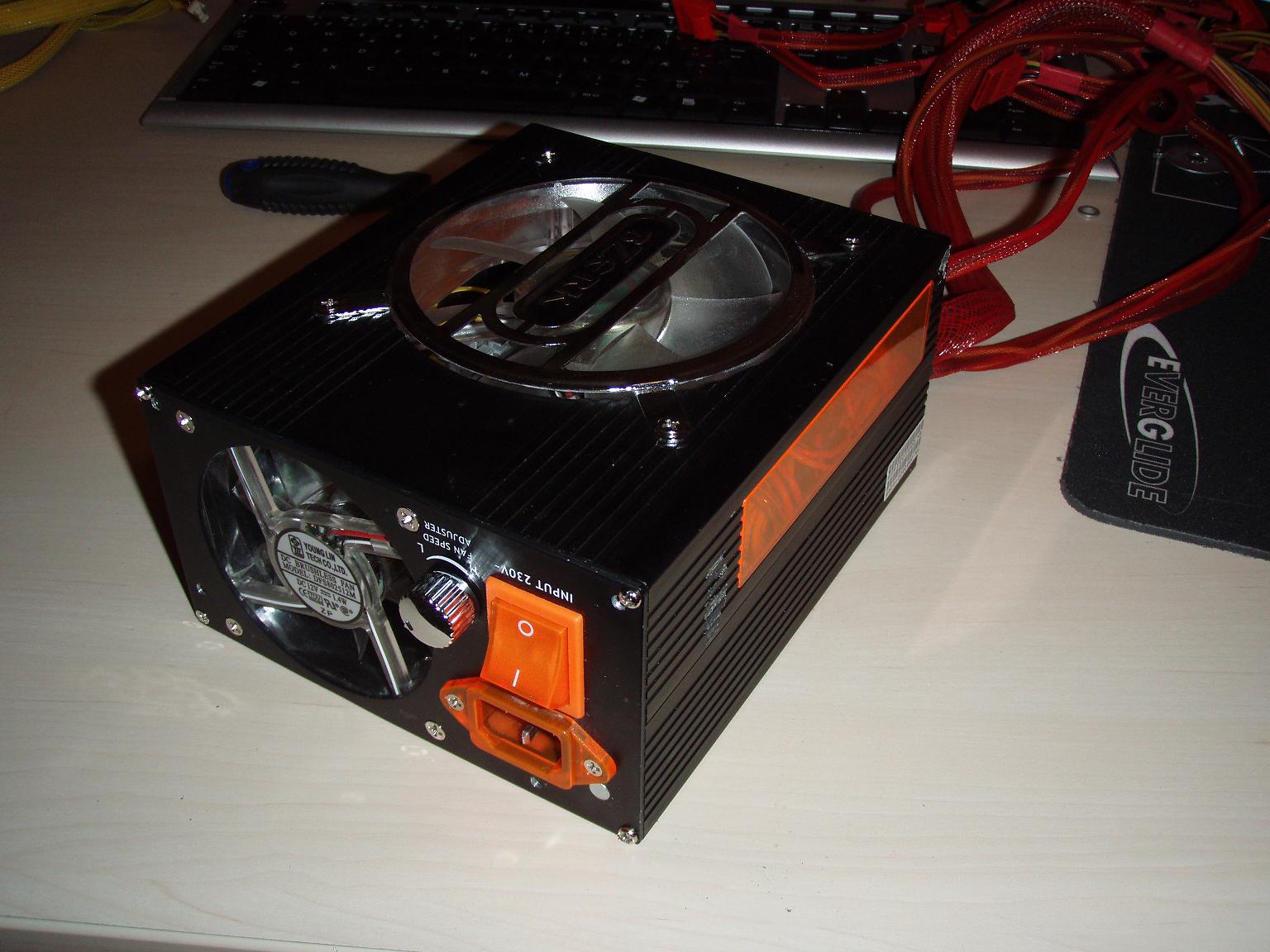

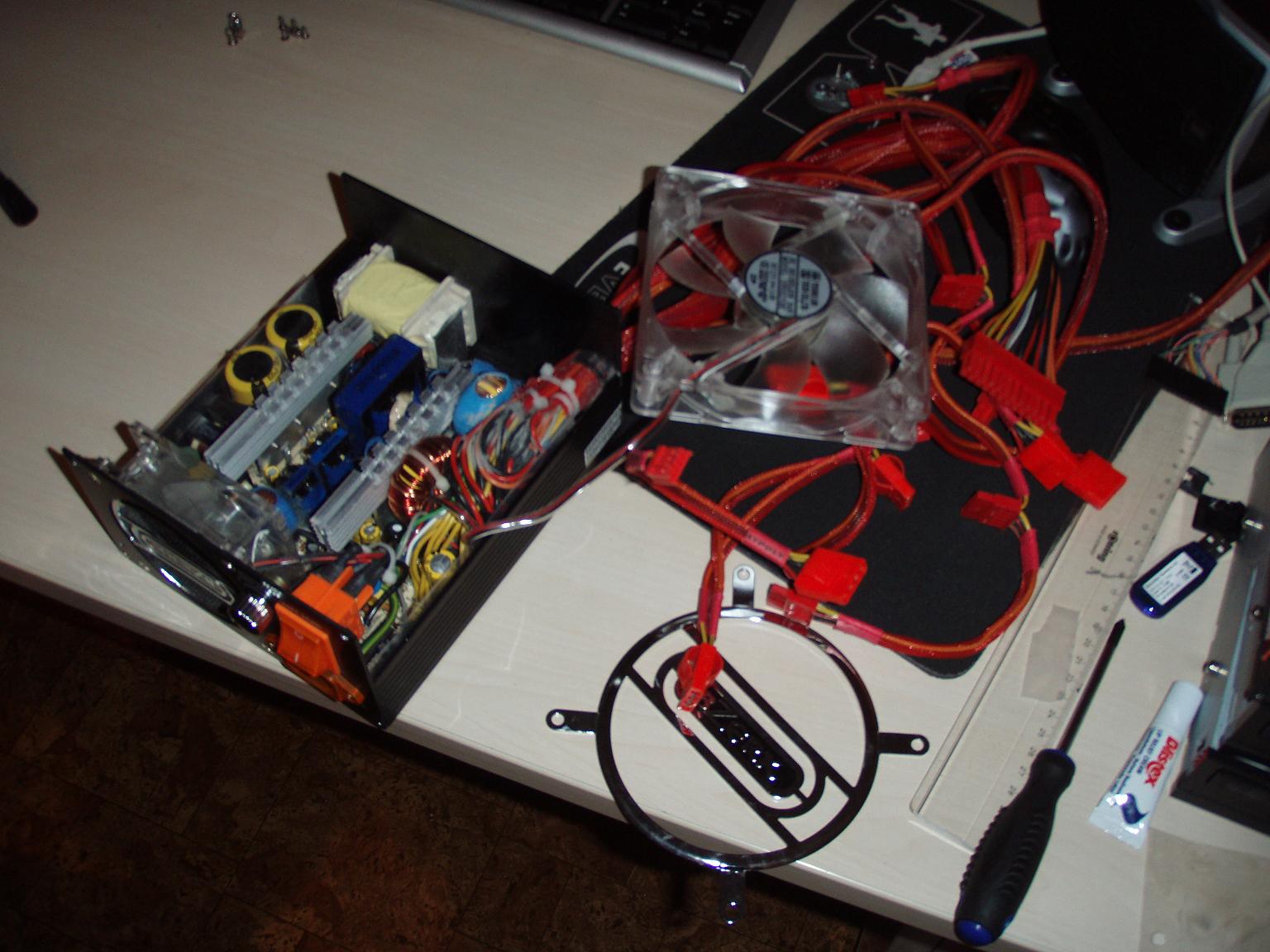

PSU skruddopp



Griller fjernet



Har nå flyttet prosjektet over til en kompis, han driver også med en mod som heter Lian Li H20 Cube

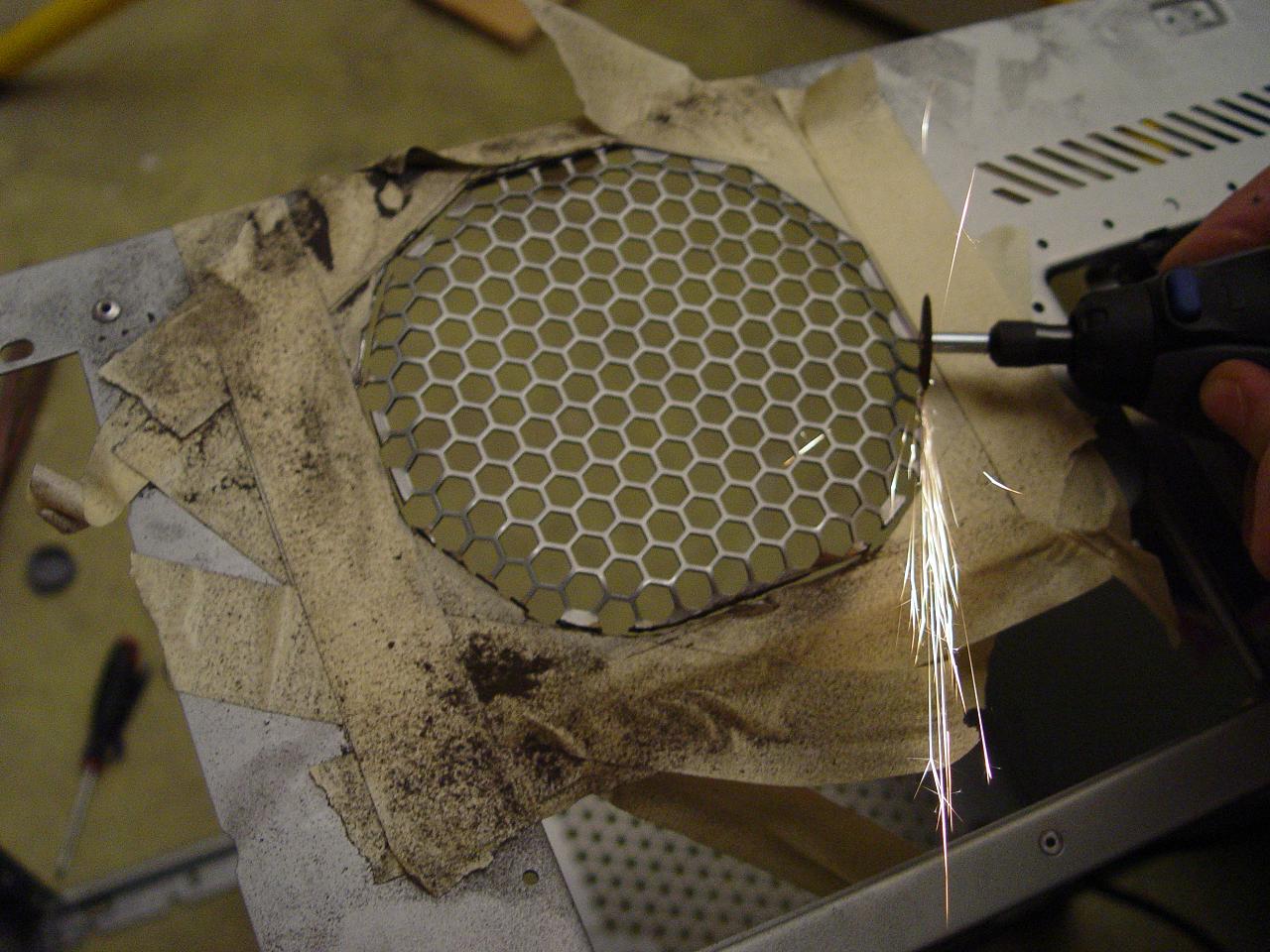

Skjærte ut gitteret til 120mm vifta, buler utover så går ikke ann å montere radiatoren om den er der, og at den stopper airflow



Så skjærte jeg ut hull i fronten der jeg skal montere LCD skjermen.

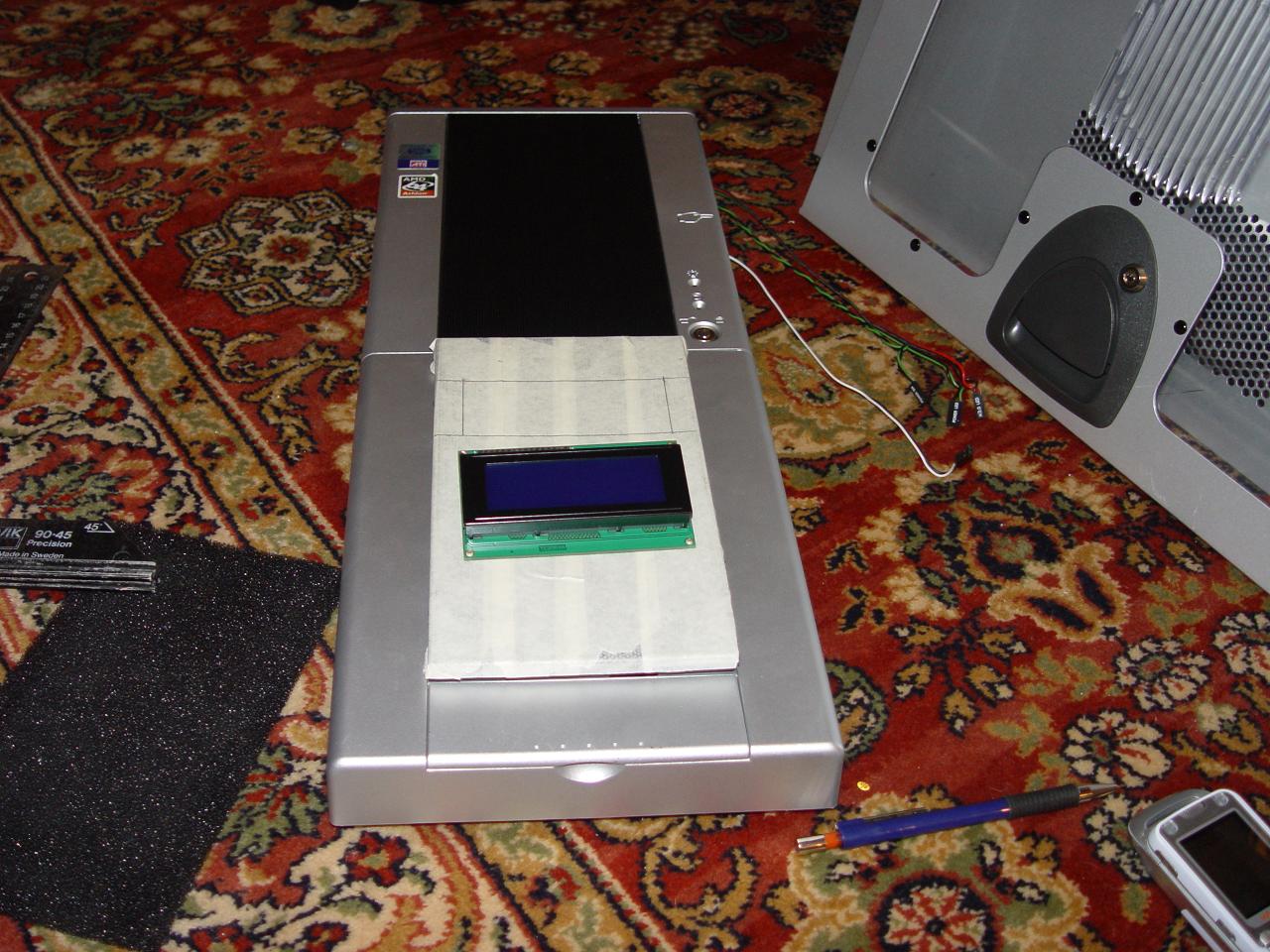

måler opp



ferdig skjært, ble rimelig fornøyd



Det var alt for idag, ny updaten kommer vel imorgen



kommentarer

Endret 18. februar 2007 av jonas_blomster

[jonas_blomster]

Dagens plan



- Skjære ferdig alle hull jeg skal ha.

- Pusse til hulla.

- få montert LCD skjermen ordentlig



Update kommer ikveld

[jonas_blomster]

Update

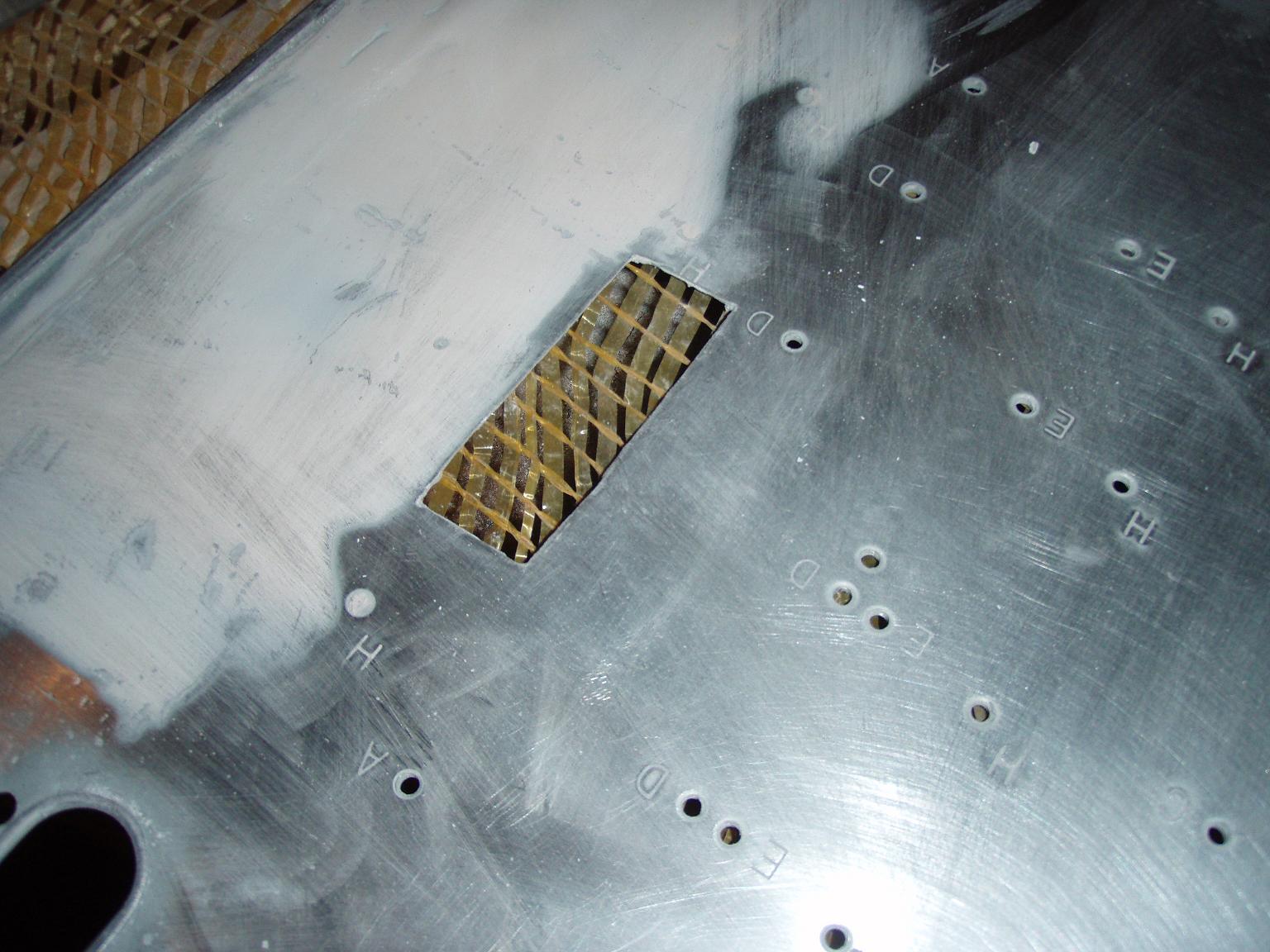

Har kuttet ferdig alle hull til kabel gjennomføring.

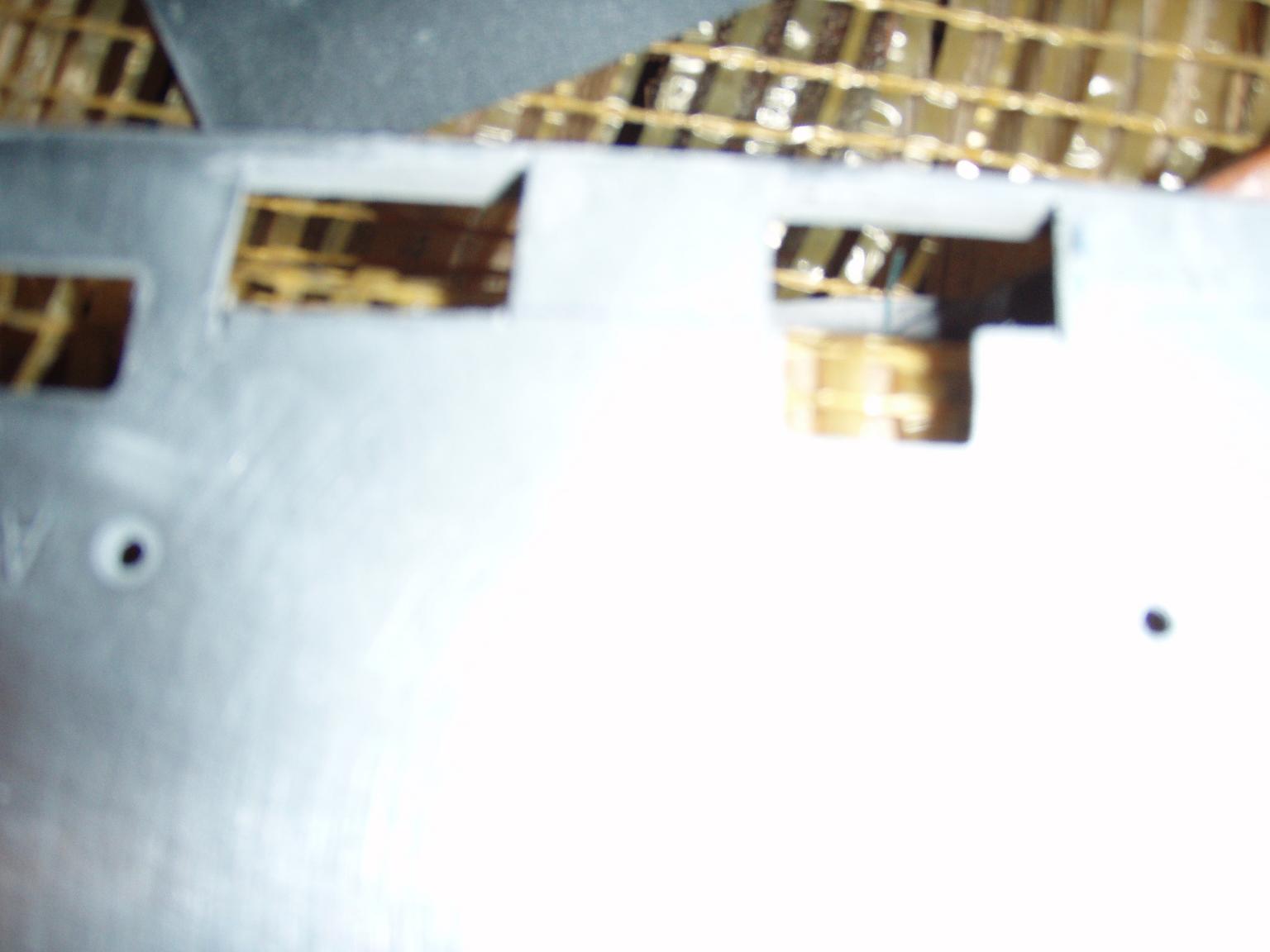

24pin kontakten



USB, AUDIO og leds ++

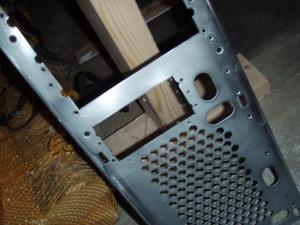

Pusset av den gamle lakken på alle panelene



Ellers har jeg strømpet ferdig resten av kablene.



Pakka fra vcore er i Oslo nå, og håper at den kommer snart



Kommentarer



Rekker ikke å gjøre mer idag, siden jeg må på jobb, men imorgen skal jeg begynne å lakkere og lage "racken"

Endret 22. februar 2007 av jonas_blomster

[jonas_blomster]

Update



Har fått montert LCD skjermen ordentlig idag. Måtte kappe litt i fronten, bak LCD skjermen, for at den skulle få plass.

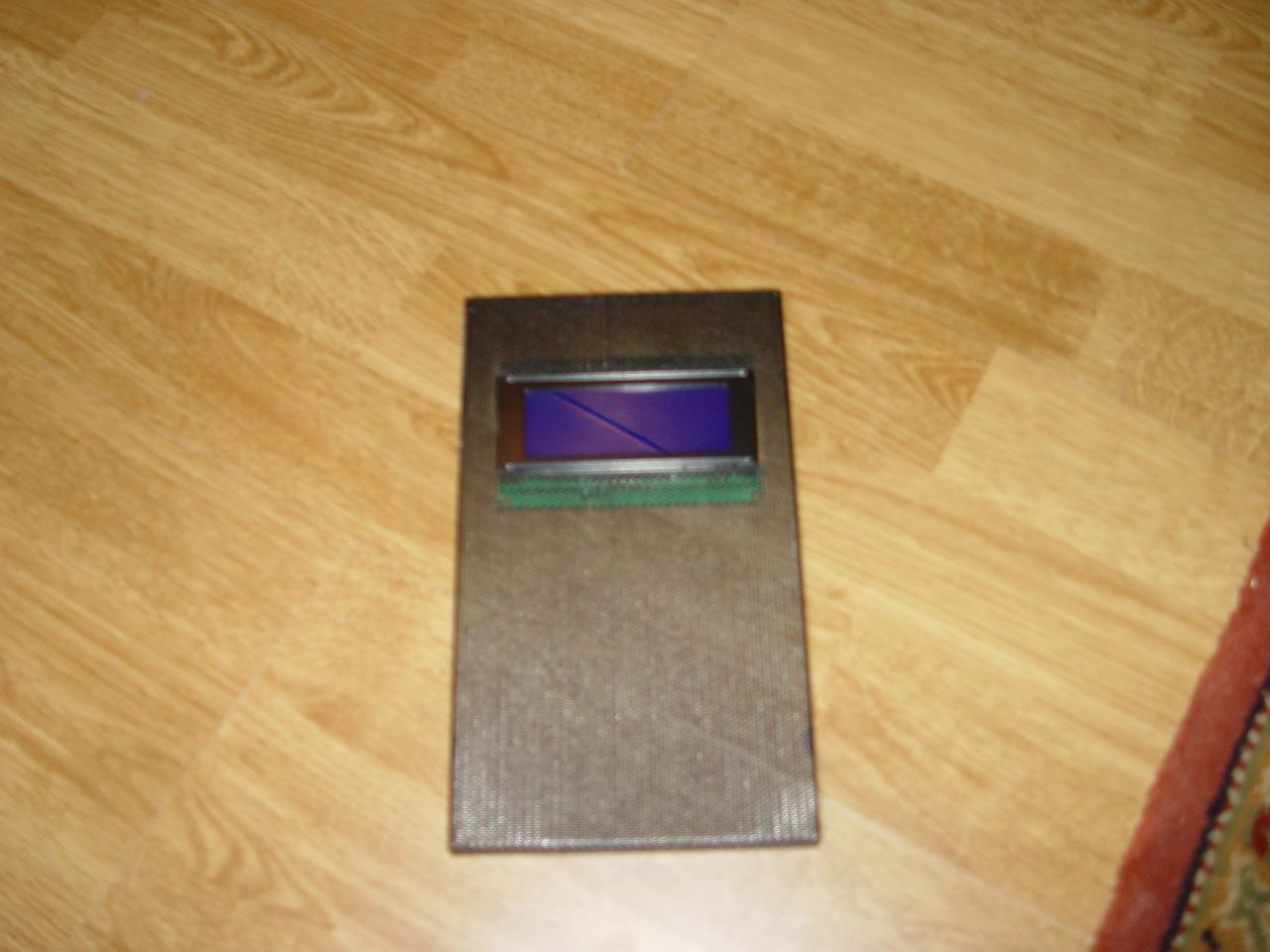

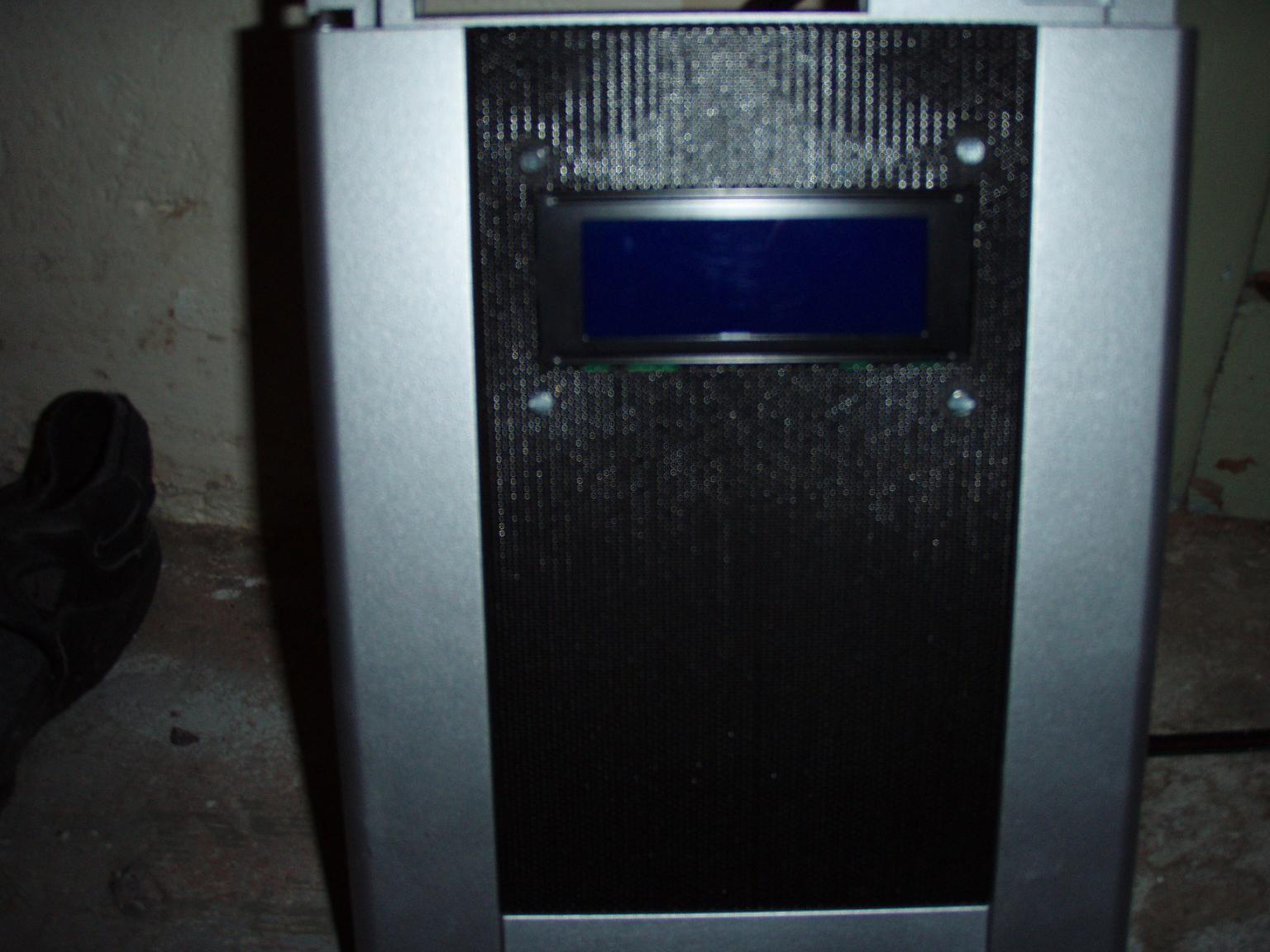

LCD skjerm forfra

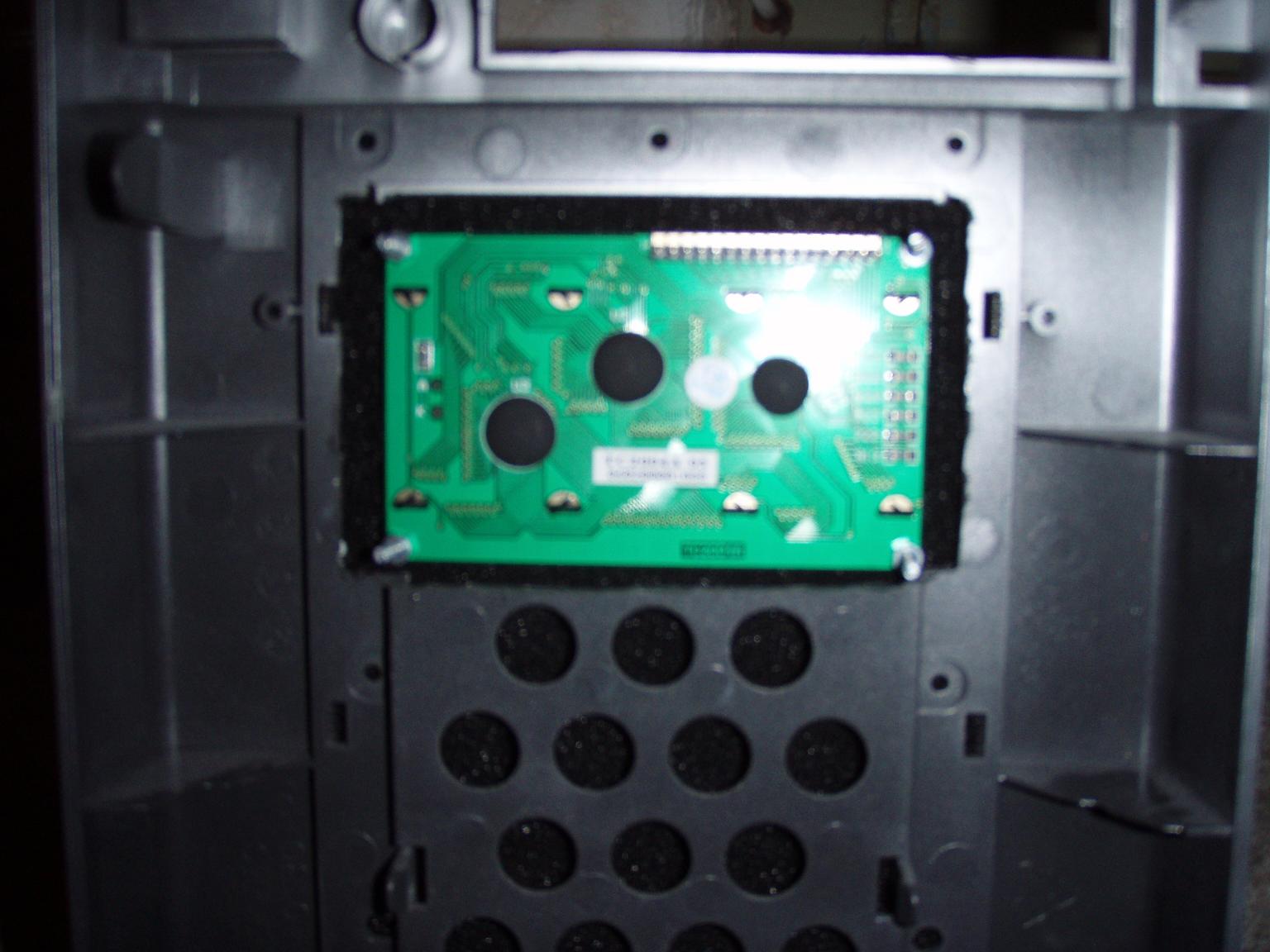

LCD skjerm bakfra



Fikk også delene fra vcore idag

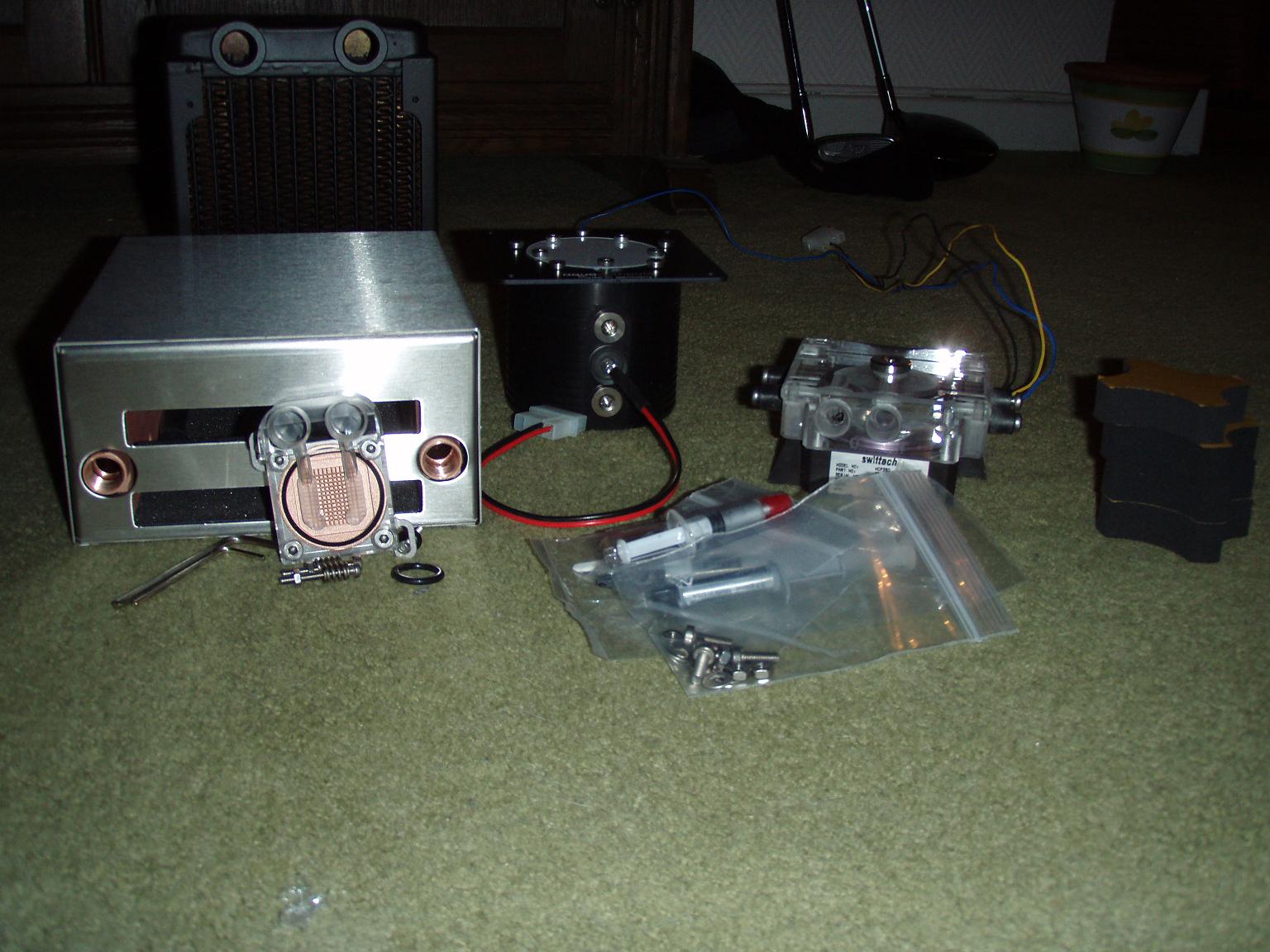

Bilde av alt i pakka

(rakk ikke ta noen bilder mens jeg monterte den nye toppen på pumpa)

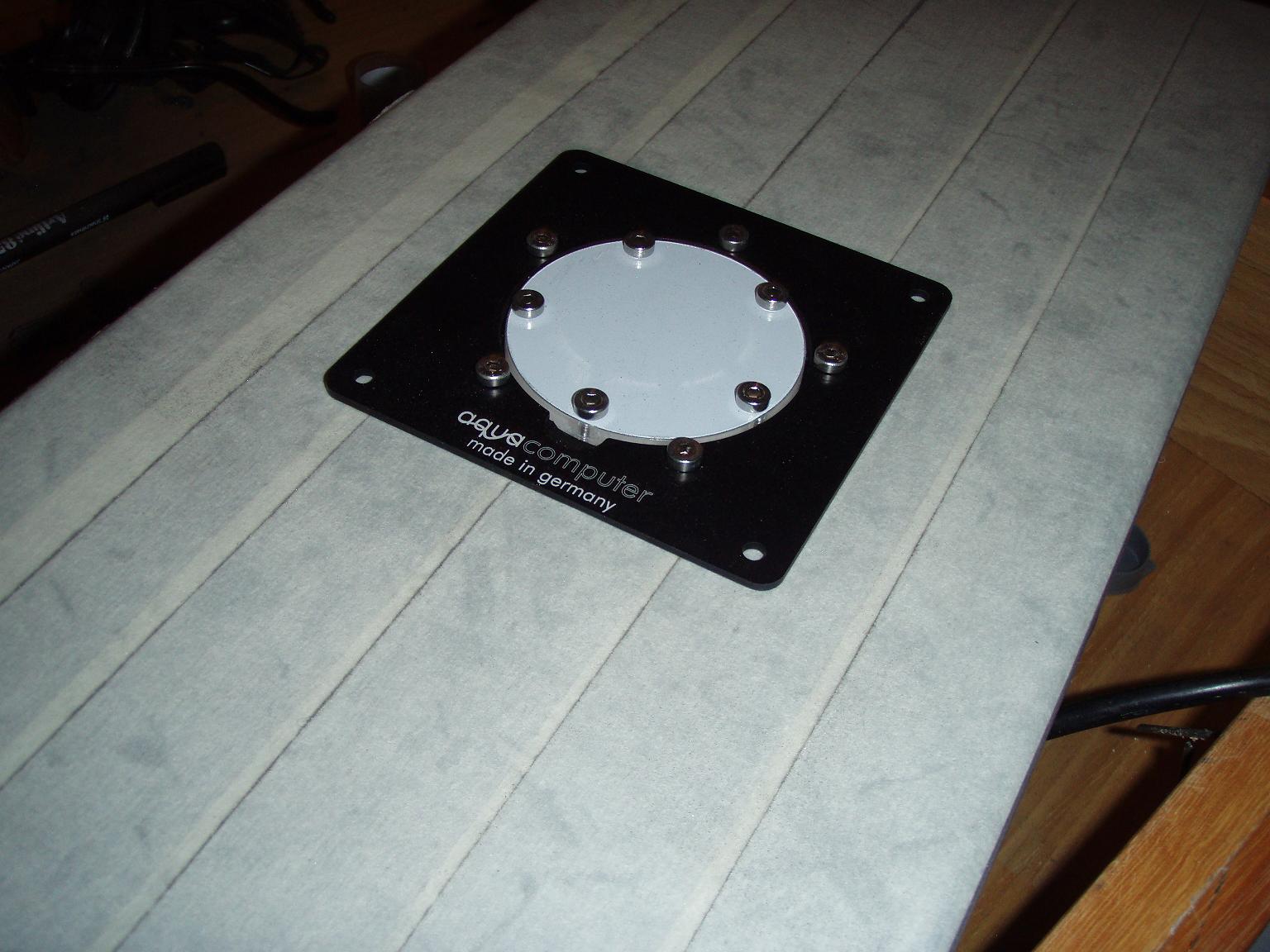

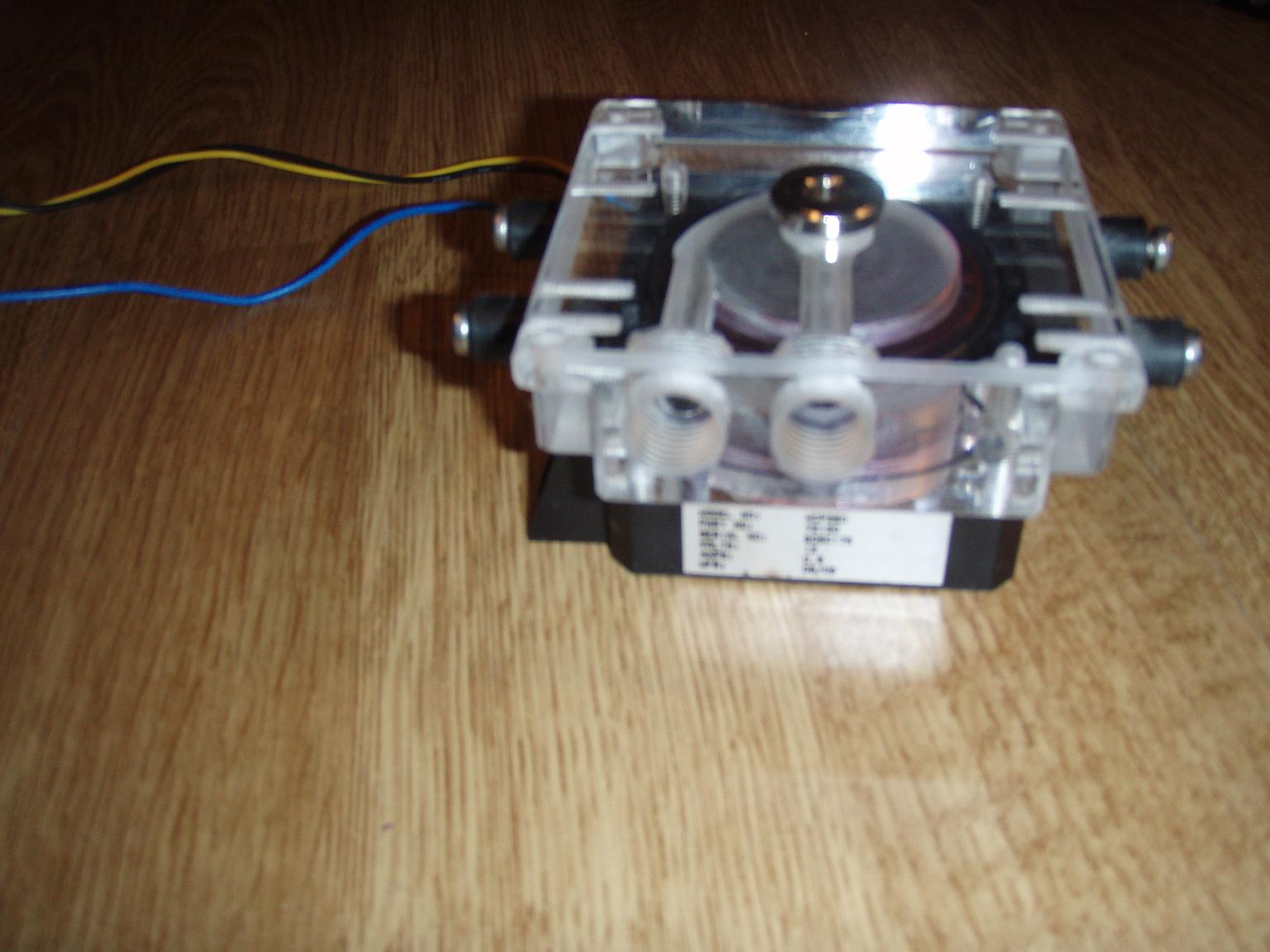

Men her er bilde av pumpa nå

Pumpa ble en del bredere men den nye toppen ja



Har også skjært ut hull til den nye vanntanken

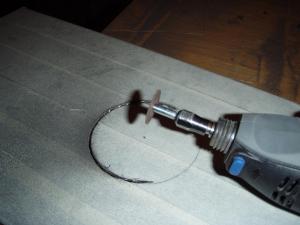

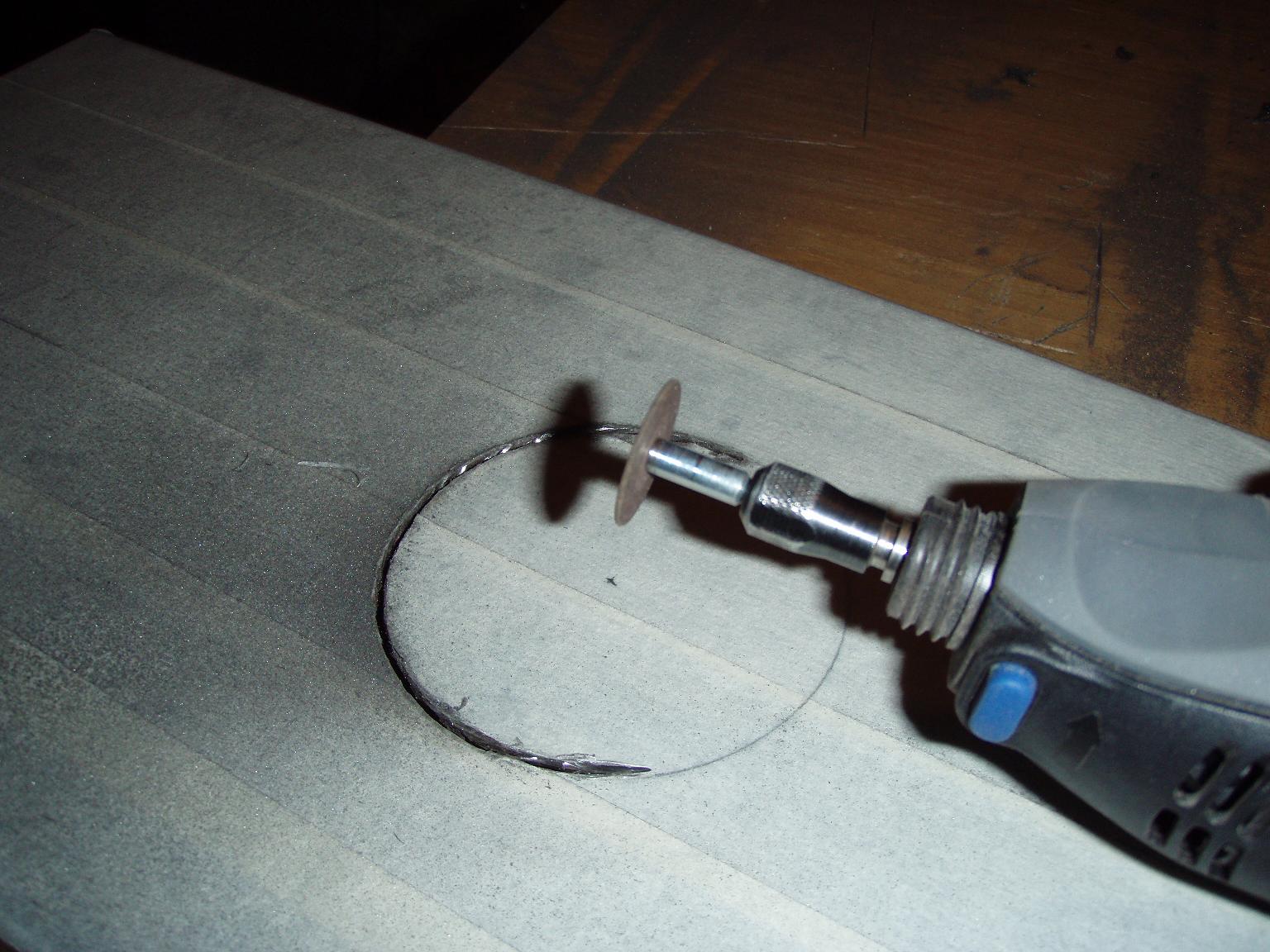

Bilde ca halvveis i kuttinga

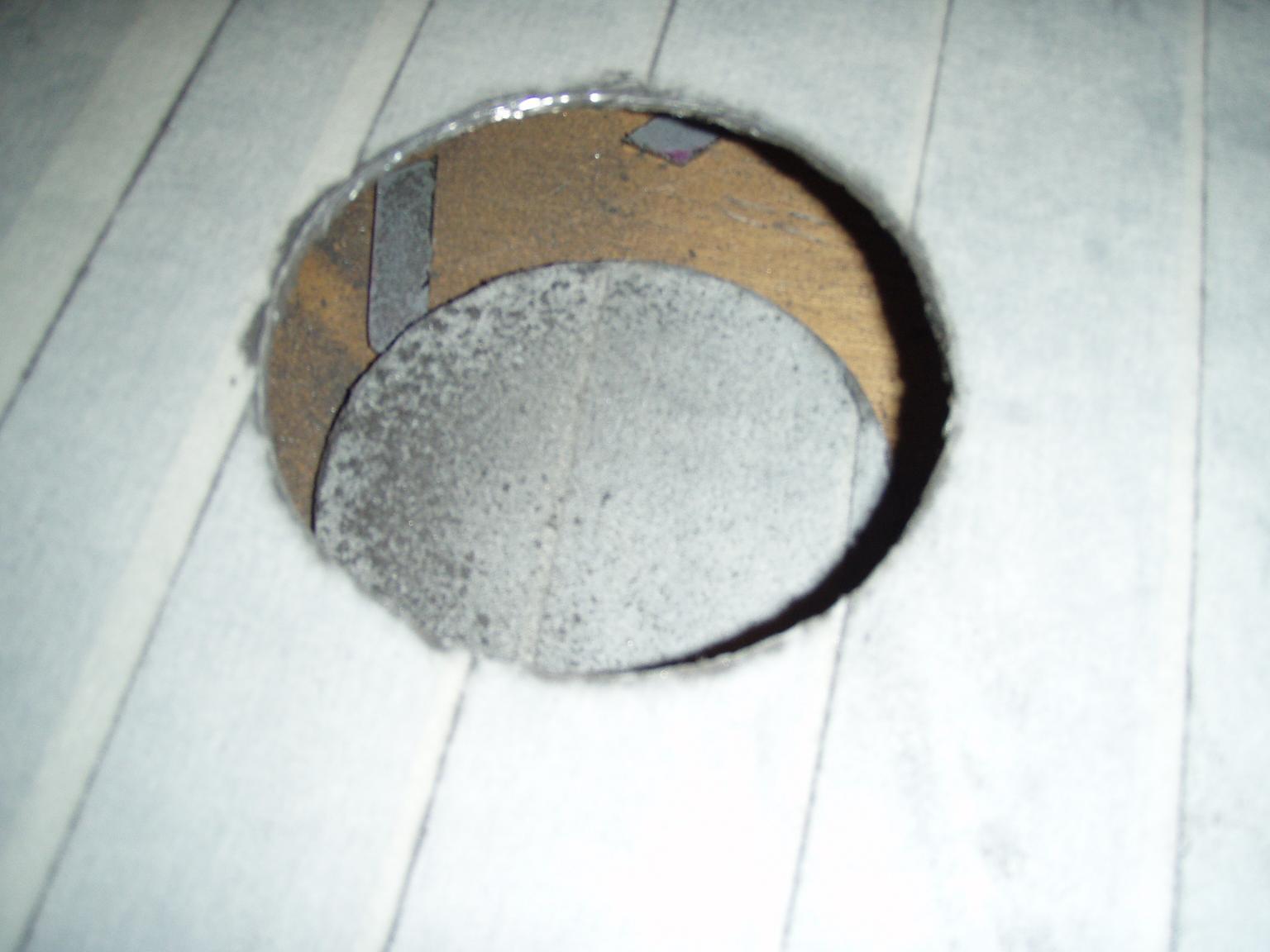

Ferdig med å kutte



Tank med monteringsbrakett



Skal begynne små smått å lakkere ikveld, bilder av det kommer imorgen



Kommentarer

[jonas_blomster]

Nå har det gått veldig lenge siden siste update, men nå kommer det ihvertfall en



Har desverre ikke noen bilder av selveste lakkeringa, har det på digtalkamaraet, men har den ikke tilgjengelig nå. Derfor noen bilder tatt med mobil.

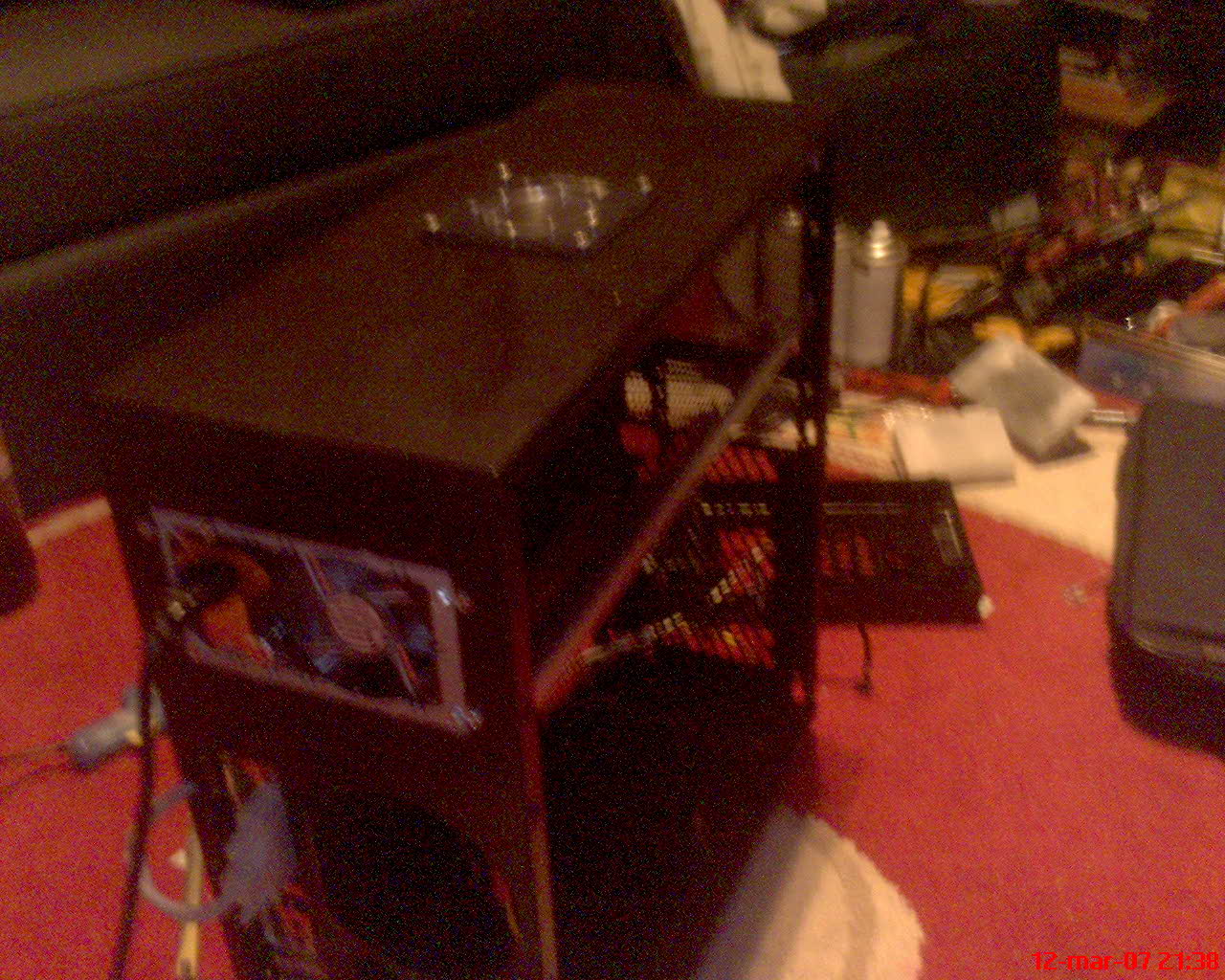

Her er alle delene lakkert og kabinettet "poppet" sammen igjen Syntes lakken ble helt Ok, hva syntes dere? (vet at kvaliteten på bildene ikke er topp:P)

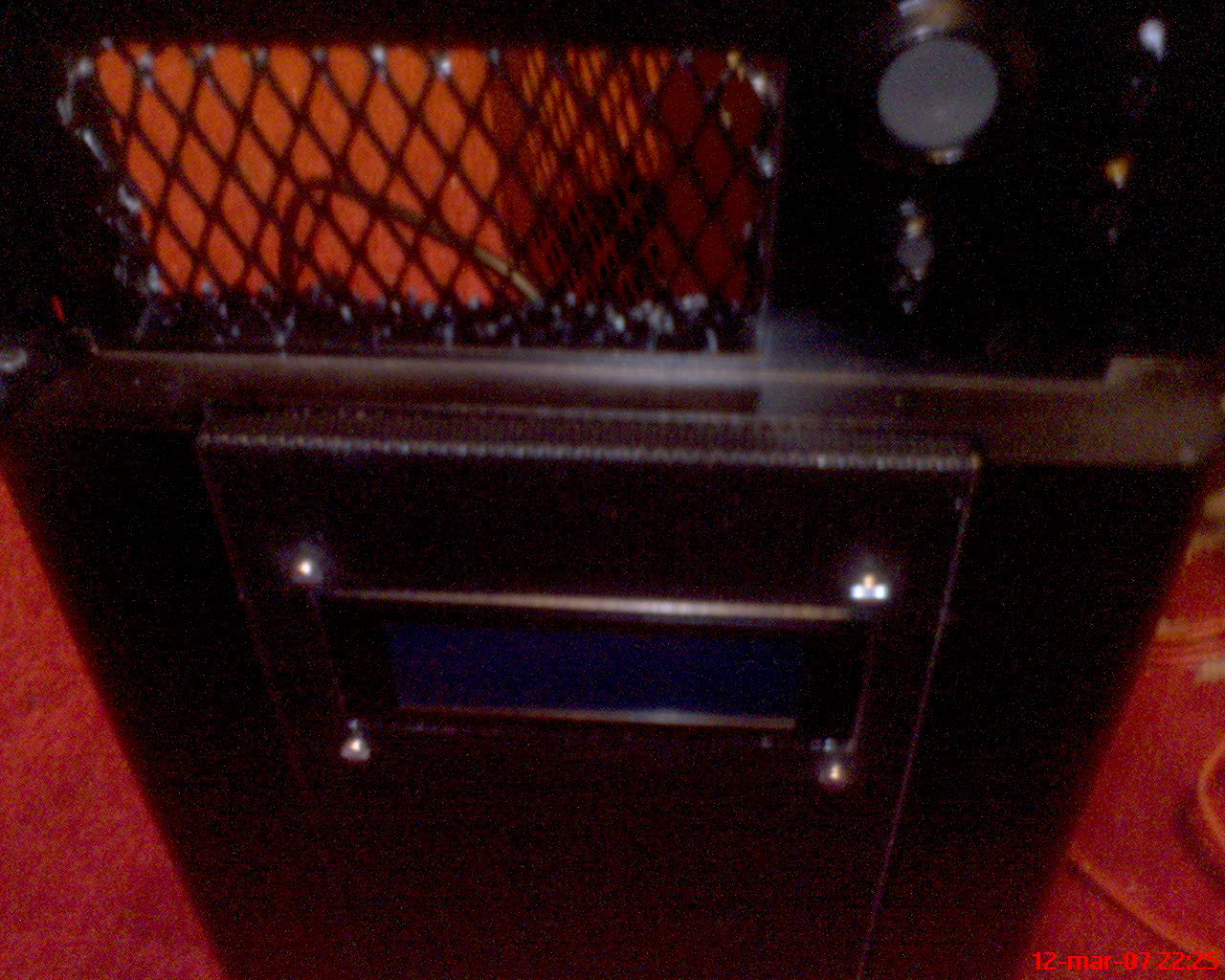

Bilde av LCD skjermen montert

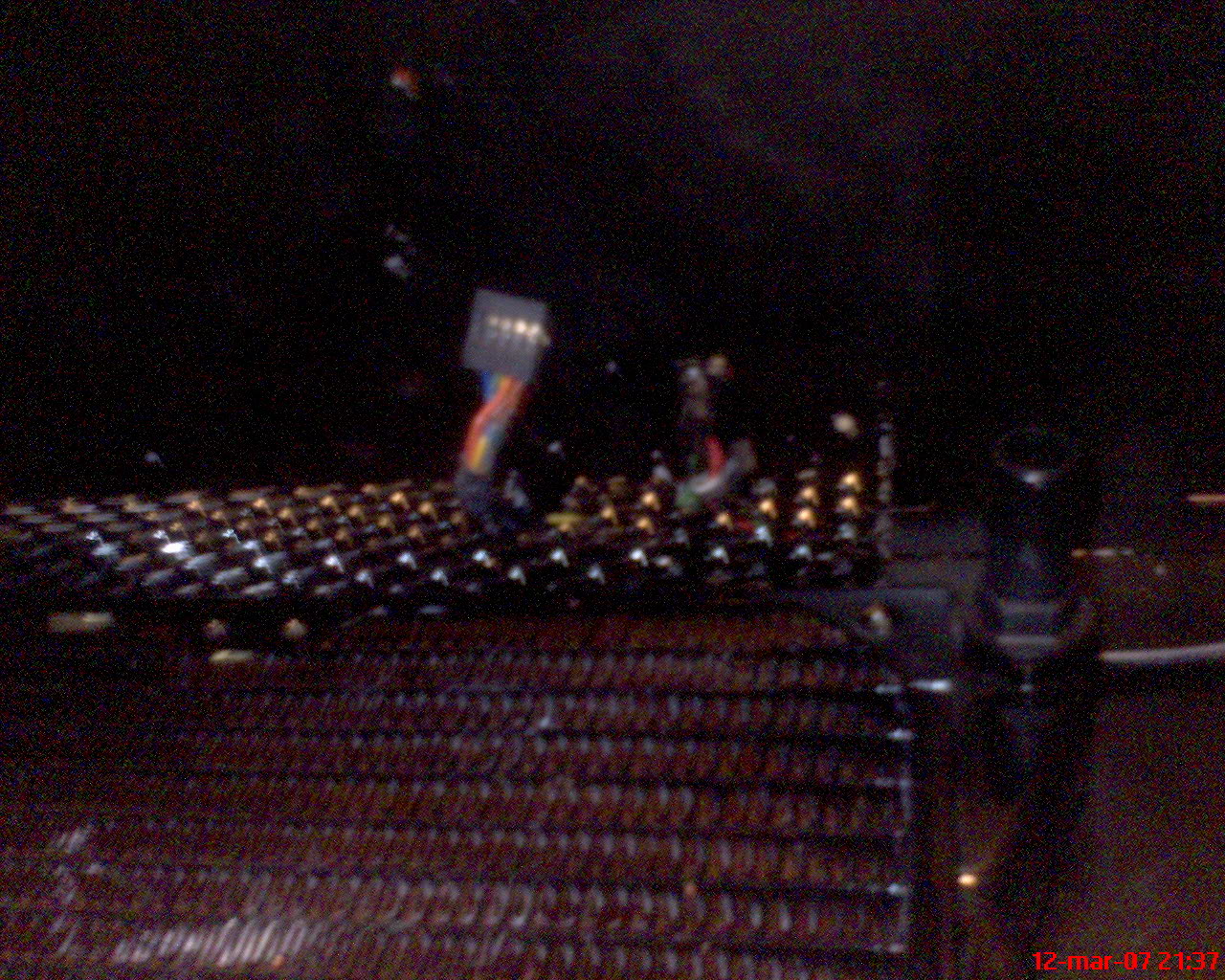

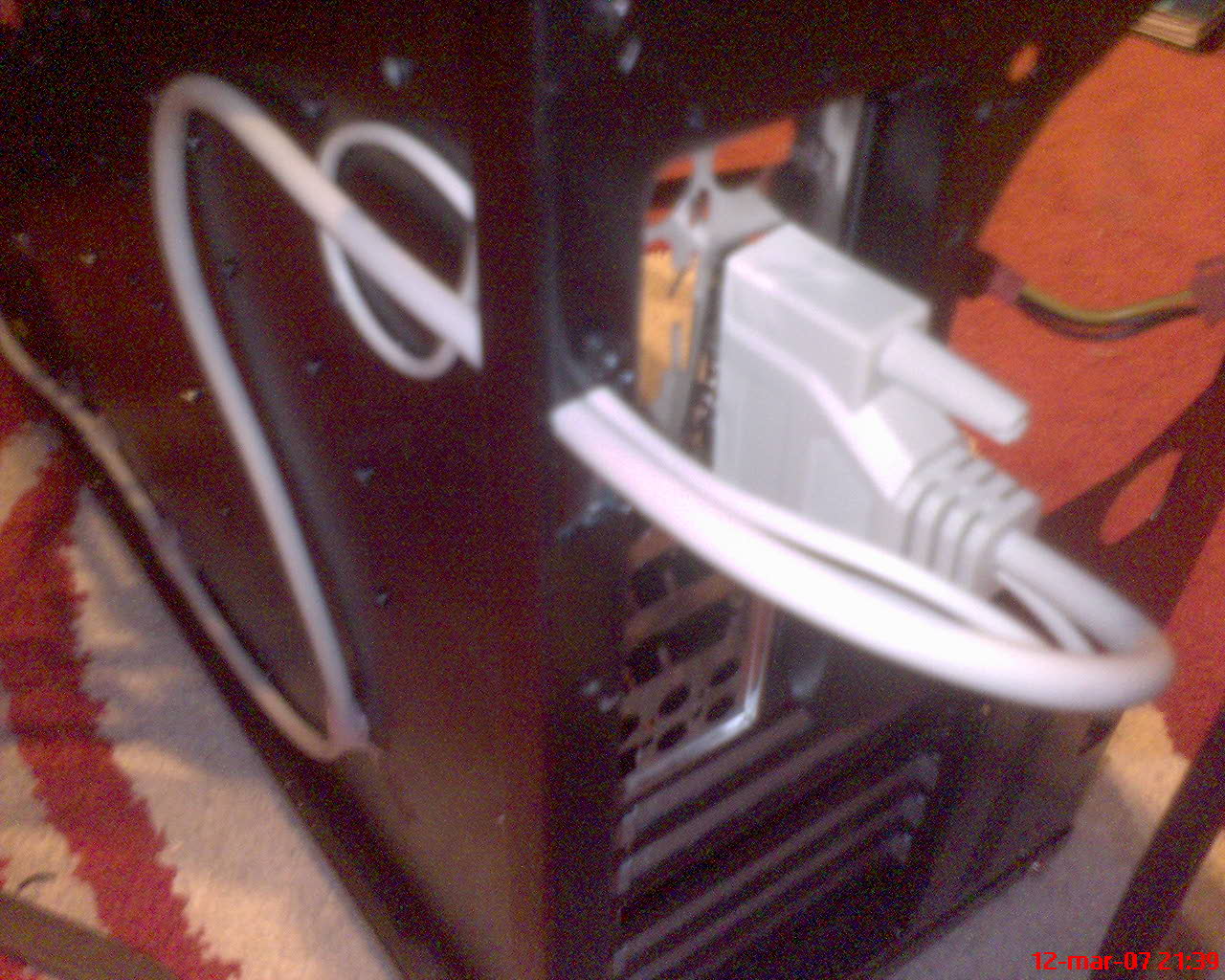

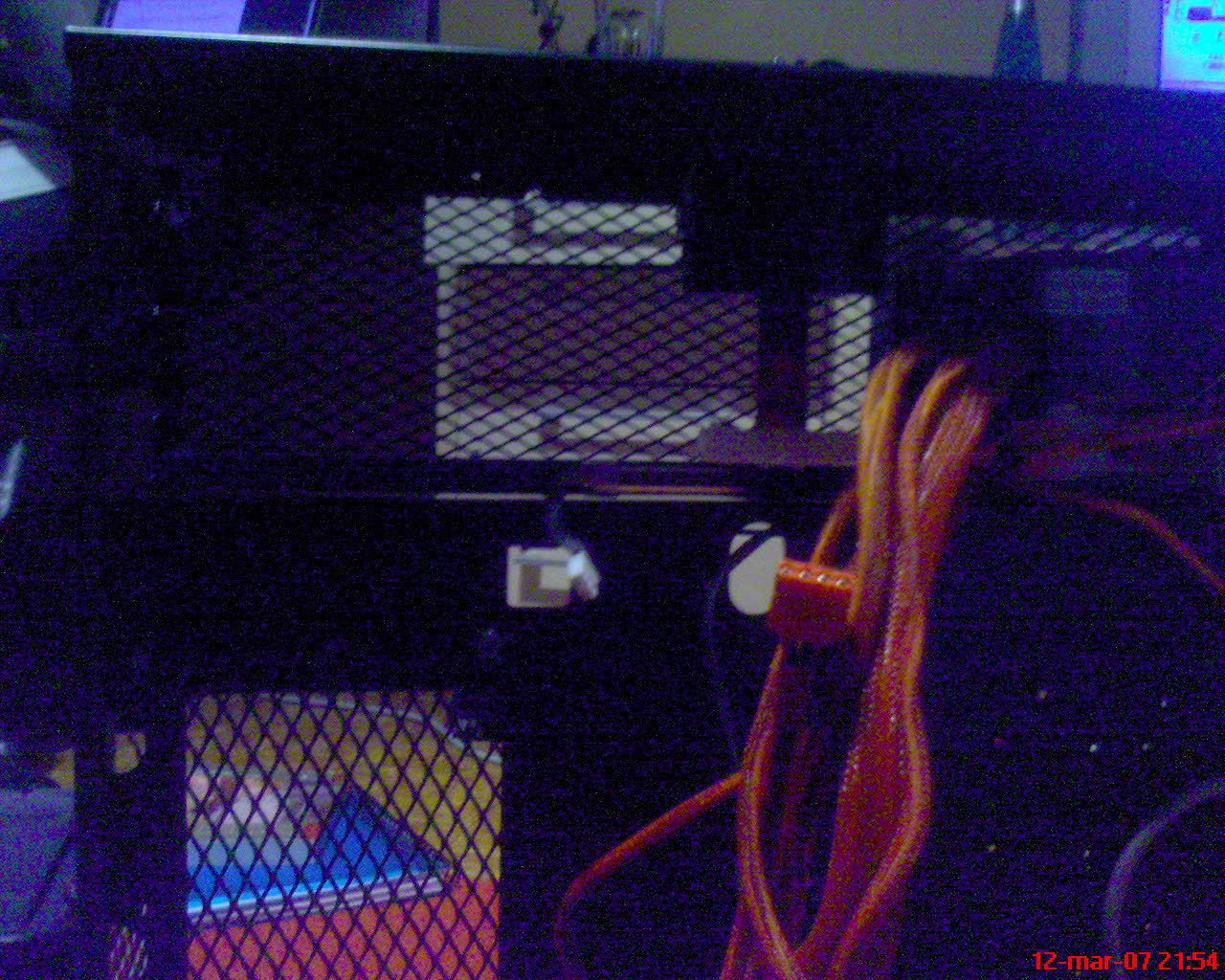

Her ser du åssen jeg har ført parallellport kabelen til LCD skjermen.

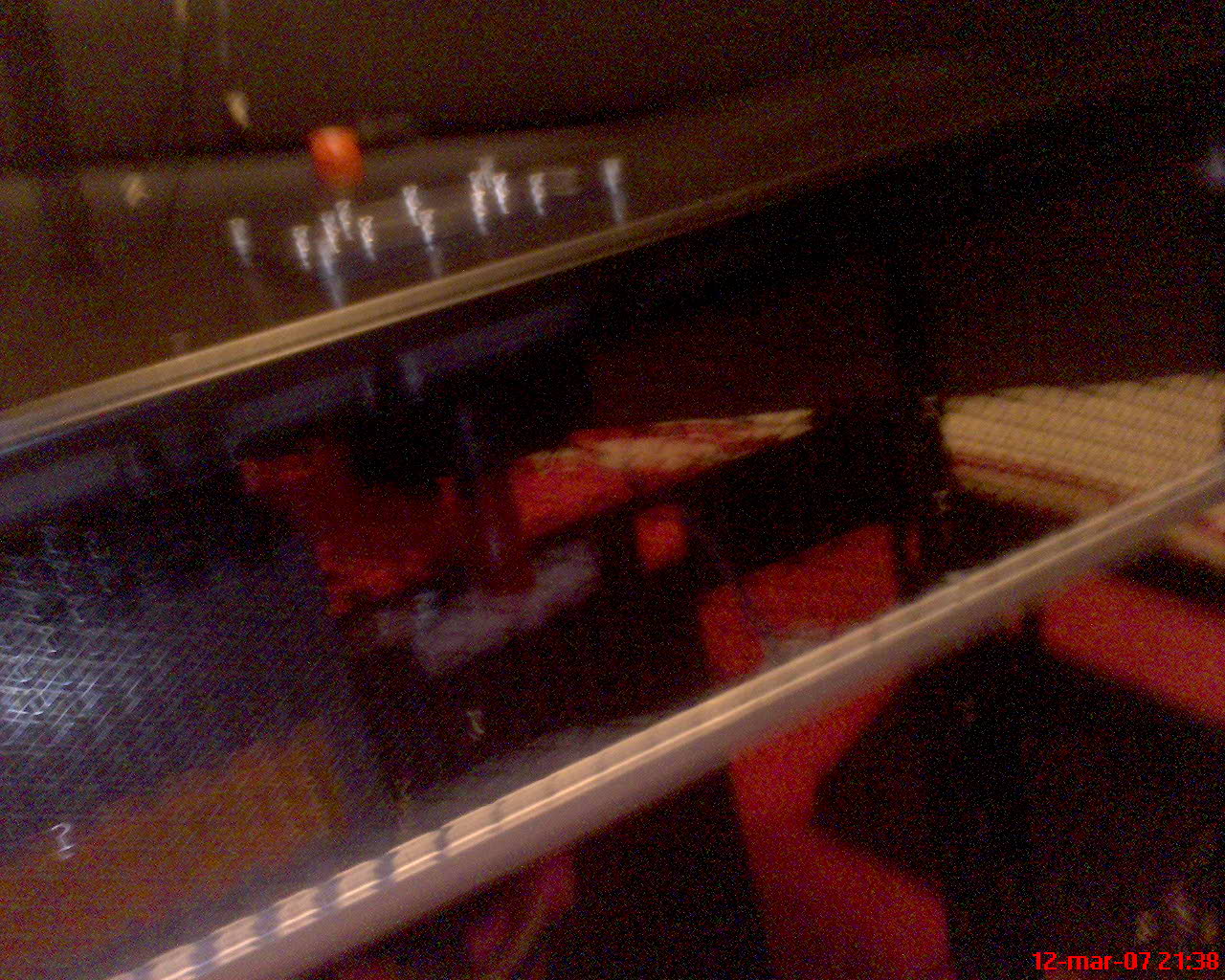

Har også lekt meg litt med meshen jeg kjøpte på biltema.



Her deler jeg kabinettet i "2" med meshen, denne gjør det også noe lettere å skjule kabler



Og her for skjule det lille som syntes av kablene nederst i kabinettet



Og der de gamle Hdd kjøleviftene var



Bak her vil pumpa monteres. (der 3.5" brønnene var)

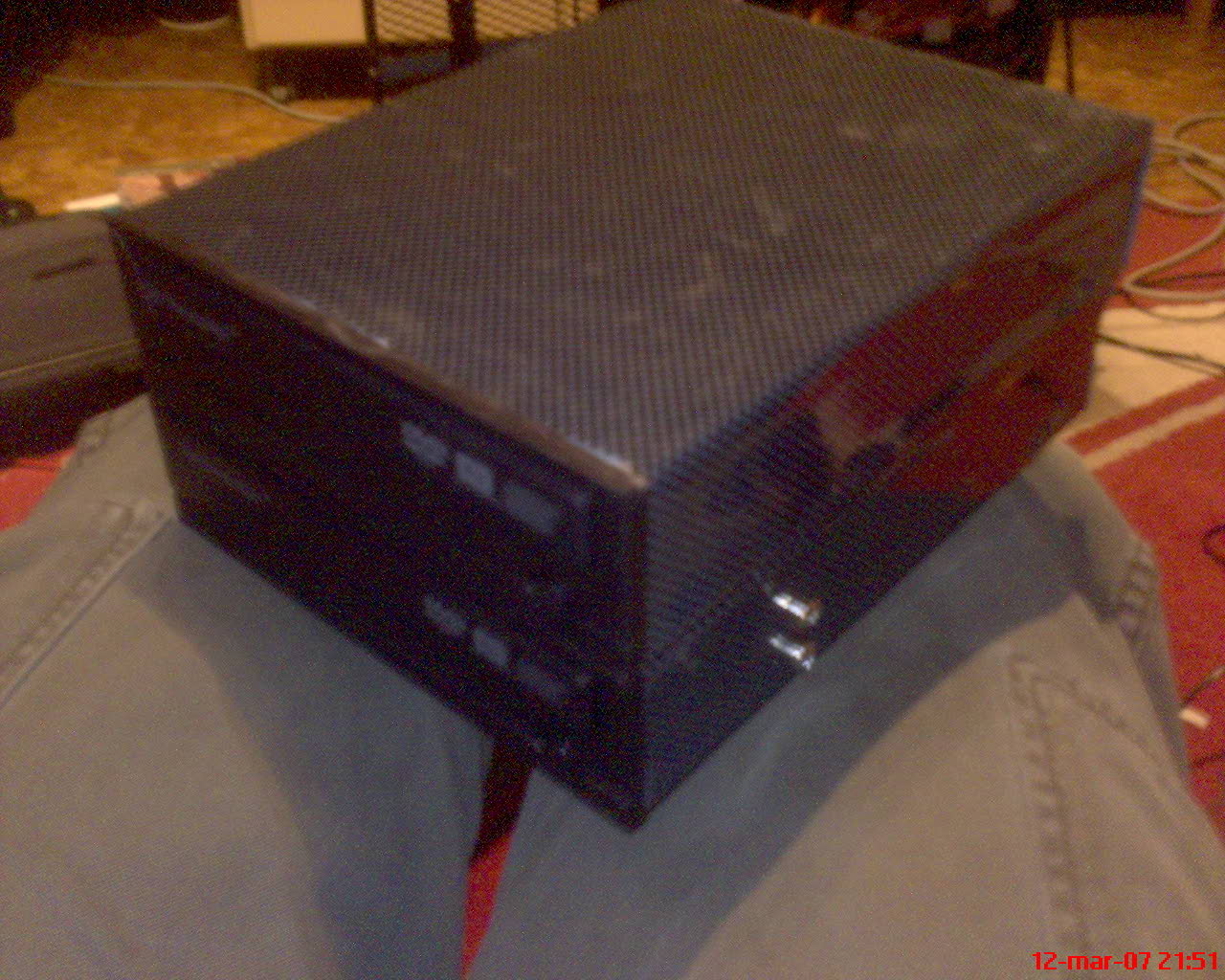

Har montert "karbon tape" på dvd brennerene. Men det limet bak på tapen var DÅRLIG! men resultatet ble godkjent

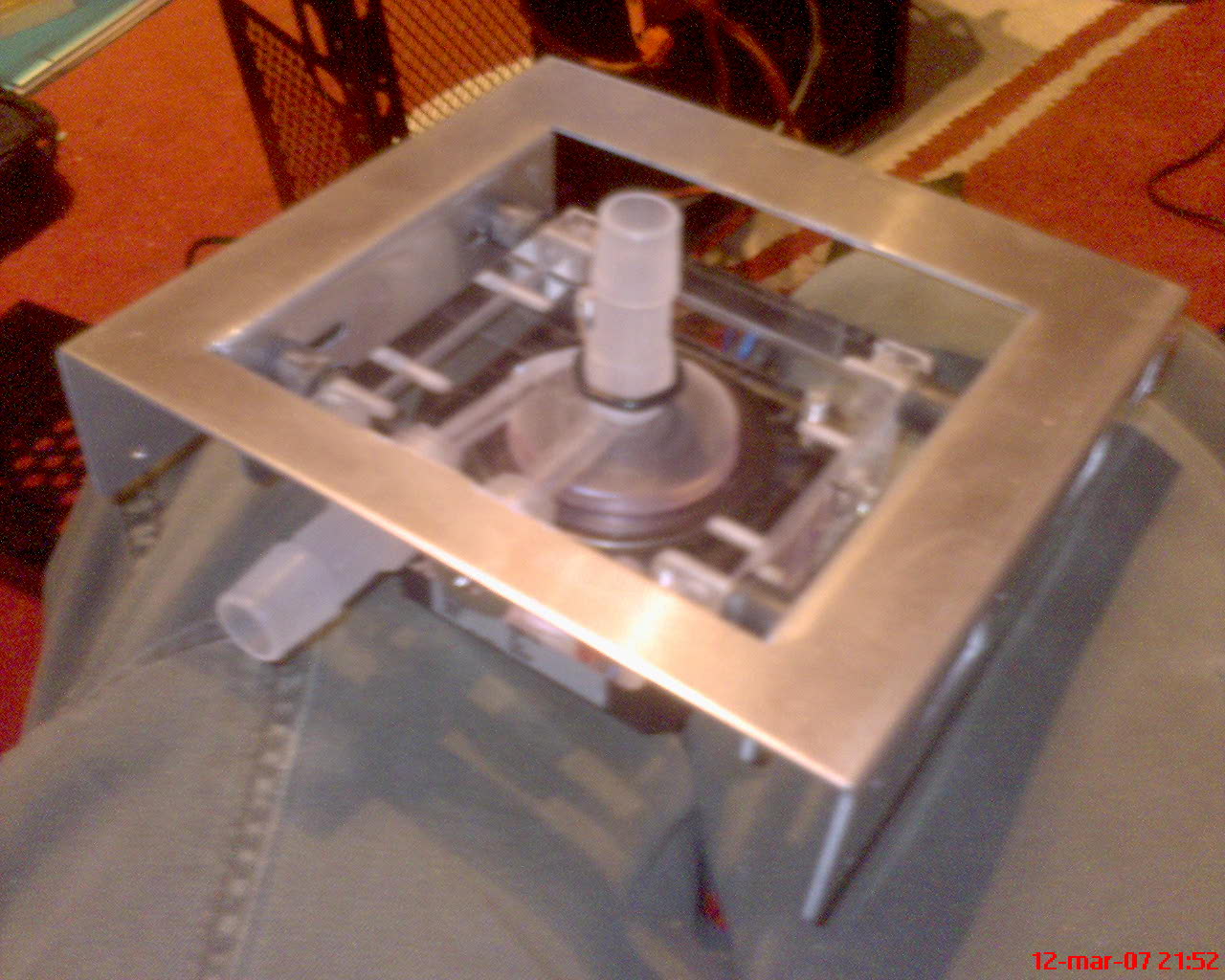

Har også montert pumpa i en 5.25" til 3.5"adapter med vibrasjons isolerende fester.

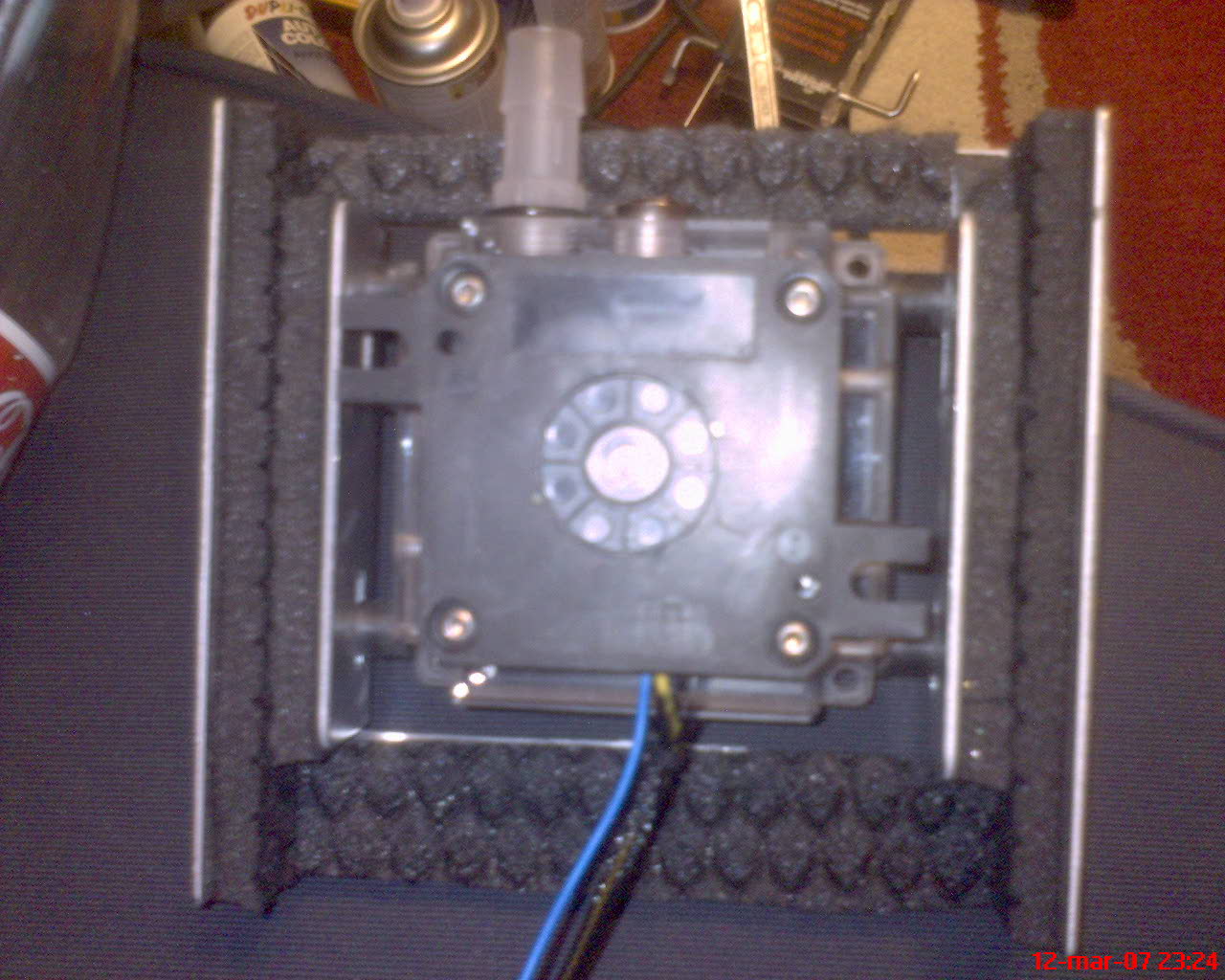

Og montert støydempingsmatter som jeg hadde igjen, i håp om å få fjernet noe støy

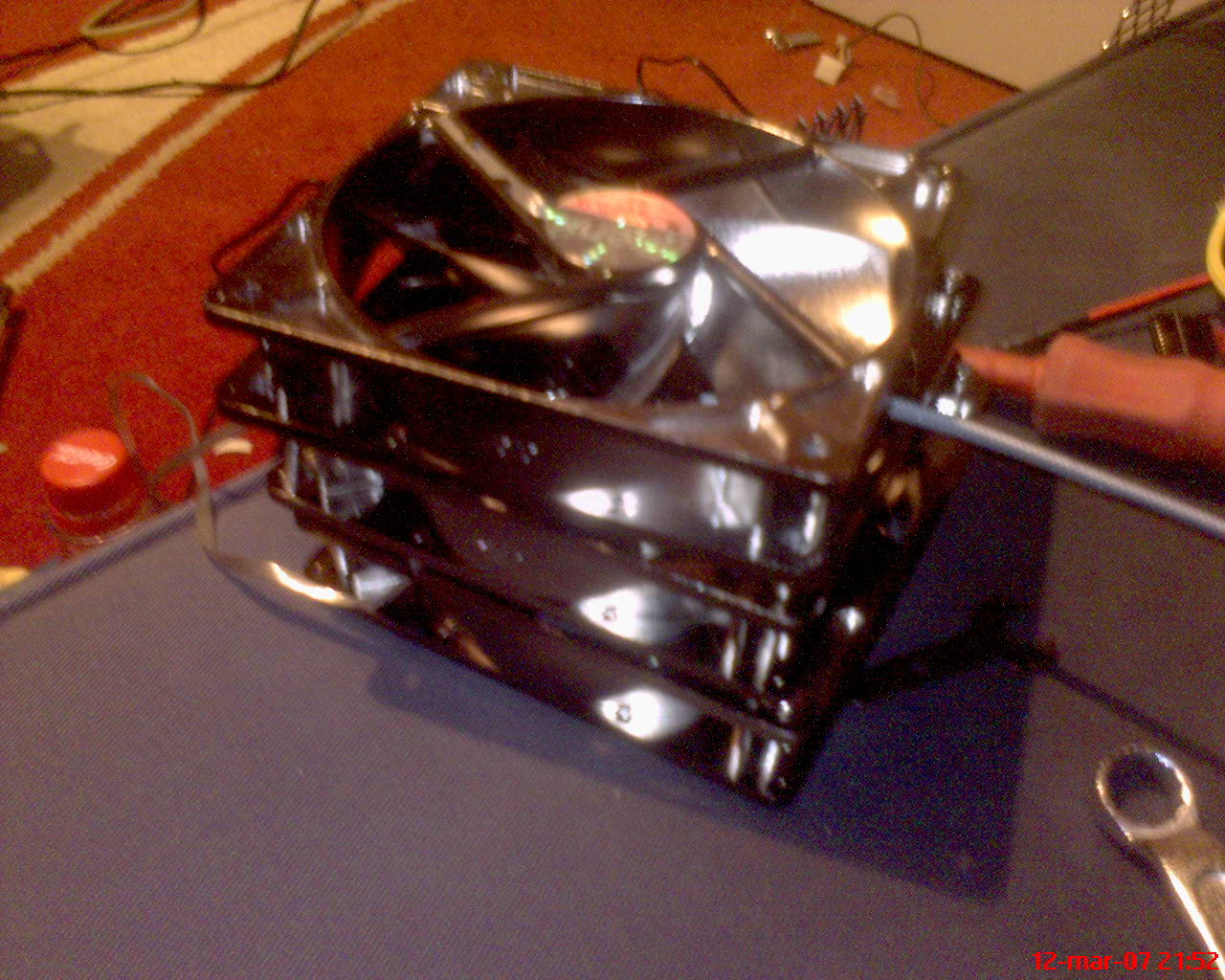

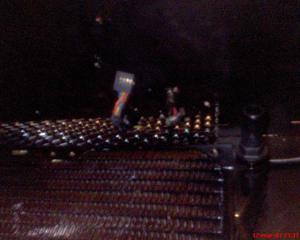

Og til slutt et bilde av viftene jeg bruker på radiatorene, 3 silentX vifter



Kommentarer

Endret 12. mars 2007 av jonas_blomster

[jonas_blomster]

Update



Har endelig fått montert PA120.1 radiatoren min

Har ikke fått gjort dette før nå siden jeg manglet noen skruer

Men alt ordnet seg når vcore sendte dem så fort de kunne.



Eneste jeg syntes var rart med denne radiatoren er at den ikke var gjenga der man skulle skru på viftene. Her måtte man bruke skruet som lignet på "vifteskruer", sånne som man bruker for å skru viftene til kabinettet :S Men uansett så funket det bra og nå er det på tide med noen bilder

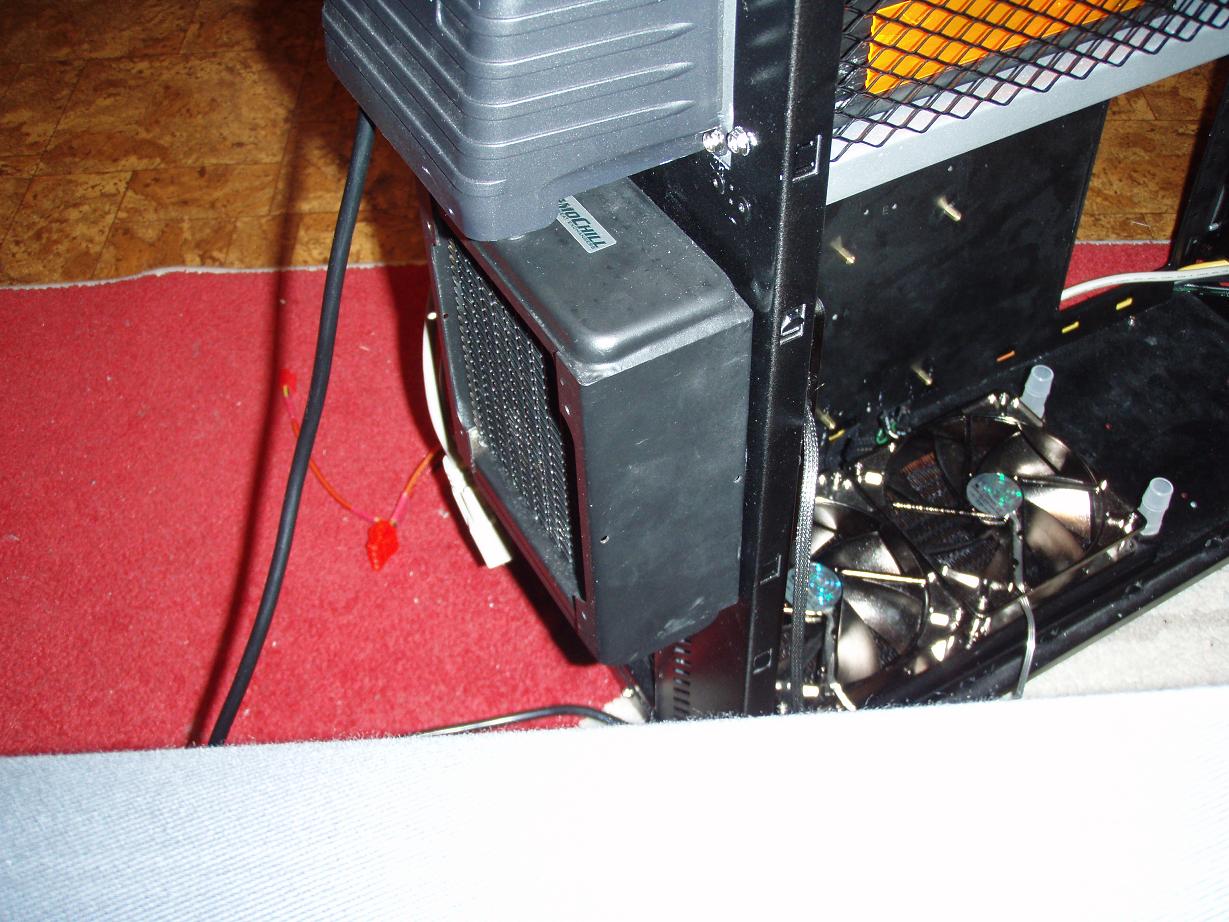

Her er radiatoren montert, mye tykkere enn cooltecen

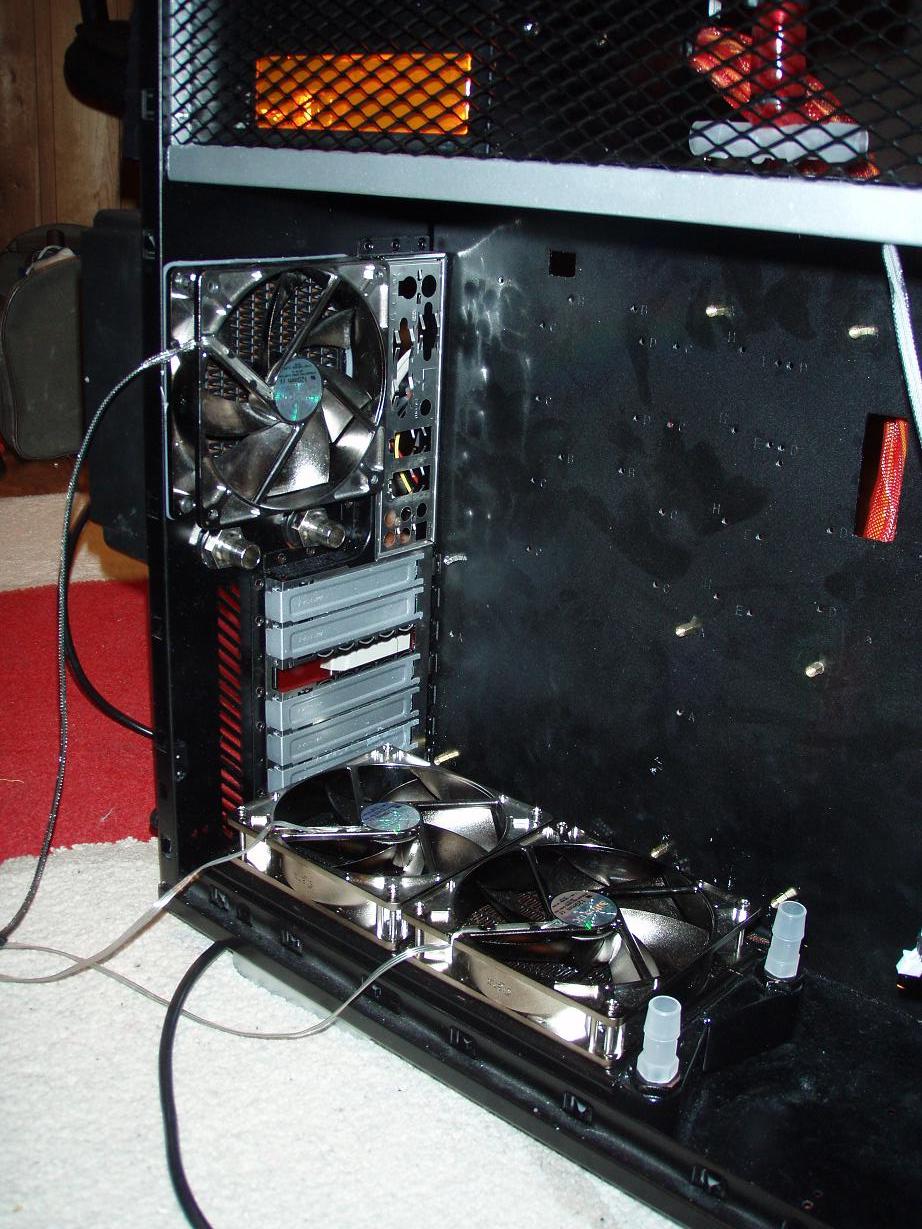

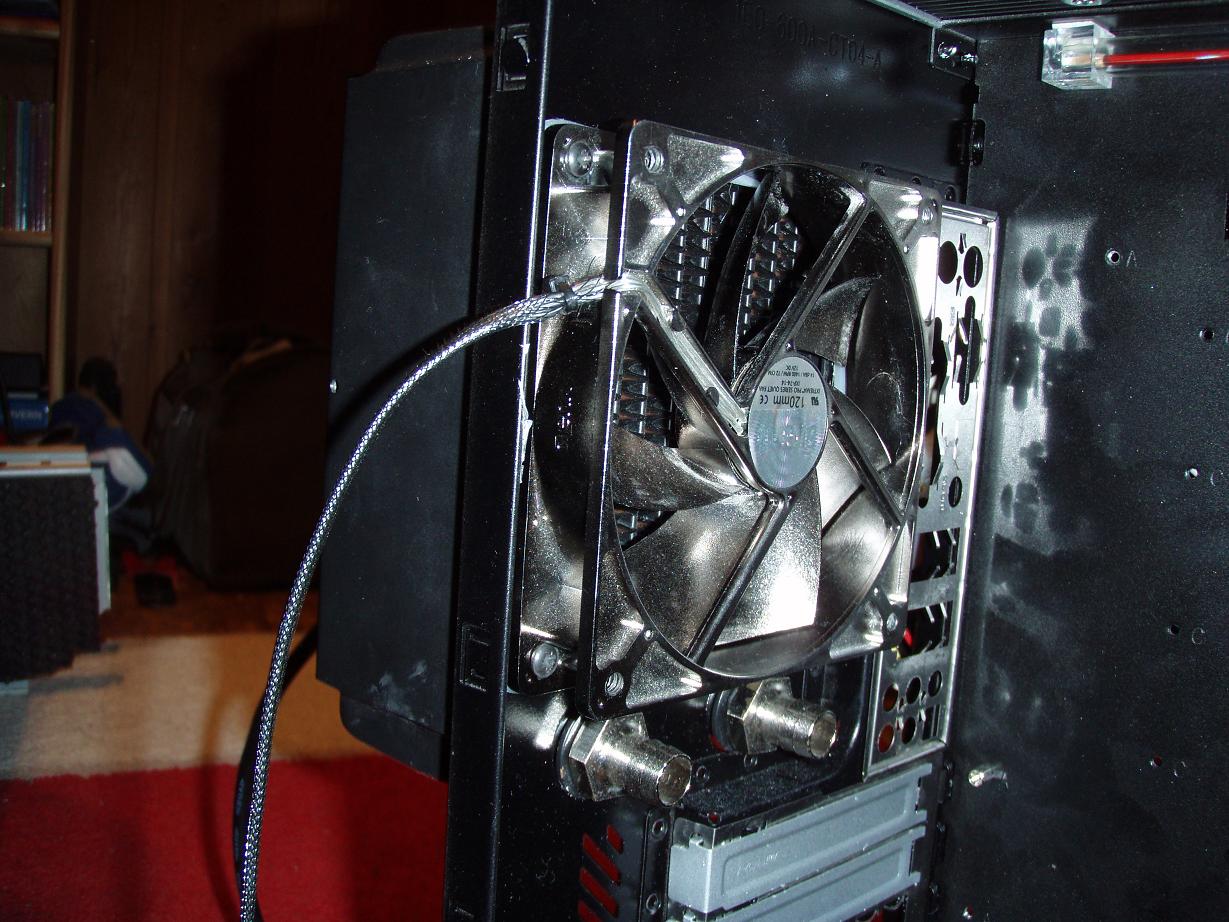

Her ser man begge radiatorene i PCen.

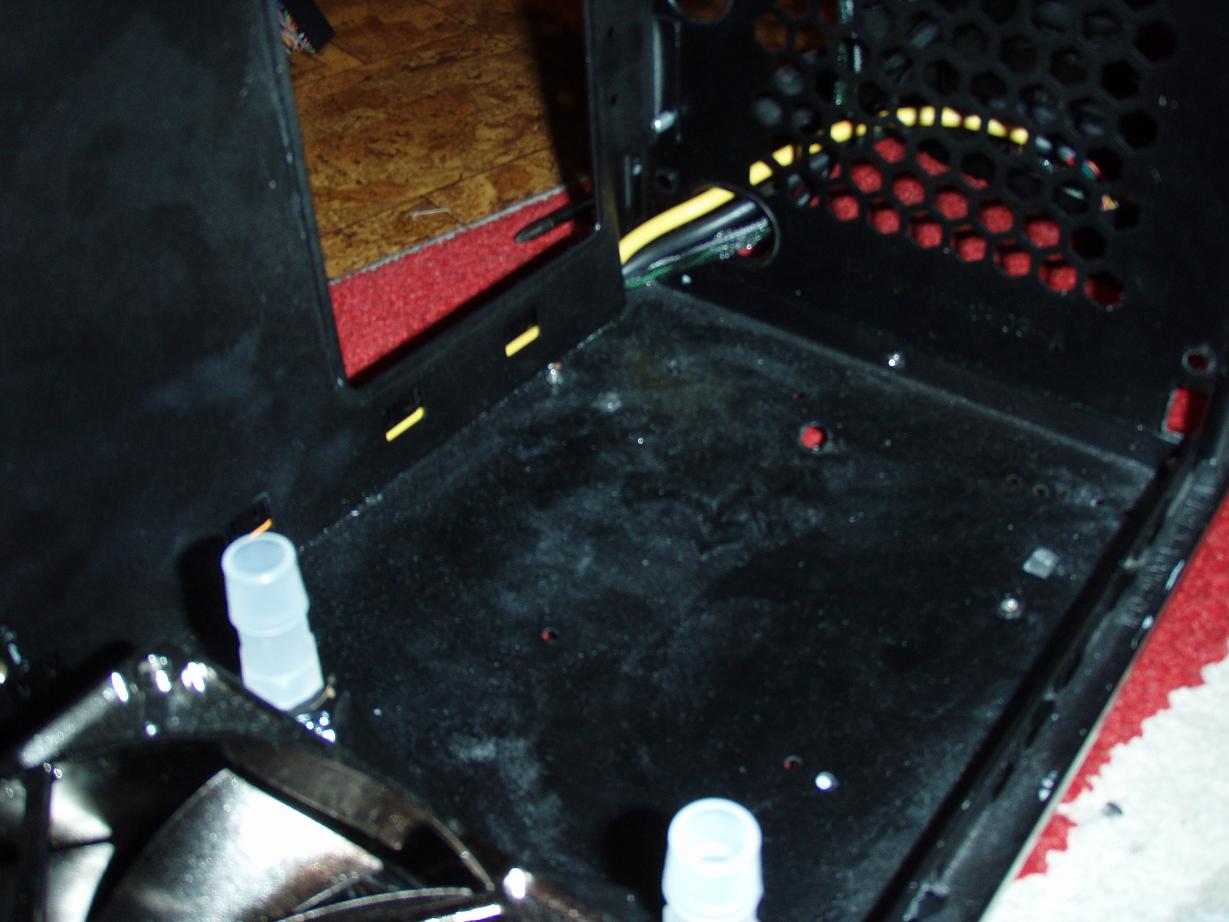

Her ser man åssen niplene kommer inn gjennom kabinettveggen. Syntes selv ihvertfall at det ble ganske bra

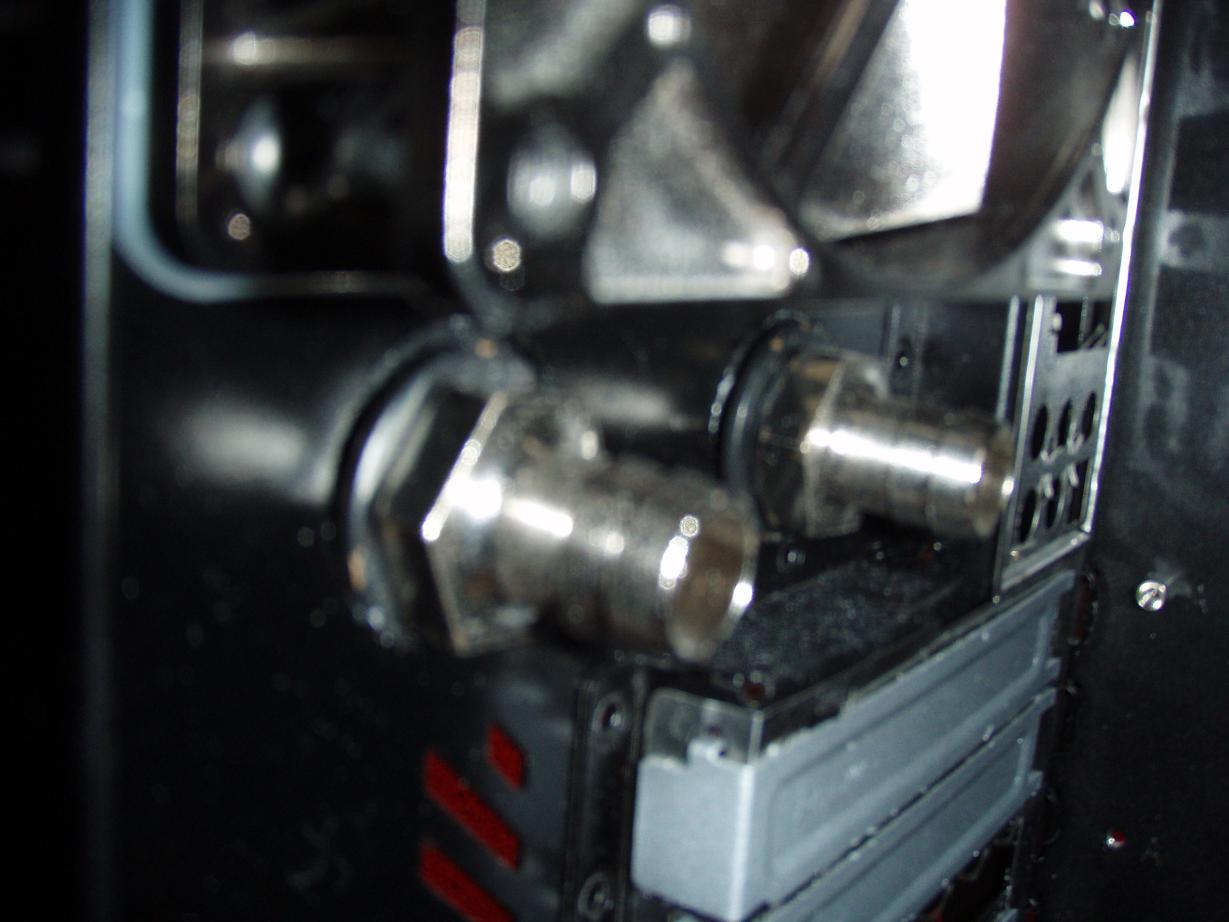

Og et nærbilde



Nå mangler jeg egentlig "bare" å lage "racken" Men vil ta litt tid før jeg får gjort dette siden jeg har veldig mye jeg må gjøre i skole sammenheng :S



Men testet også viftene mine, og merket at de lager en slags "tikke" lyd når de går på lavt turtall. Så at de solgte denne på Microplex, og lurer derfor på om når har noen erfaringer med den.



Kommentarer her

Endret 29. mars 2007 av jonas_blomster

[jonas_blomster]

"mini" update



Tenkte jeg skulle vise dere hvordan det ser ut når kablene til hovedkortet kommer ut av de hullene jeg lagde tidligere i workloggen

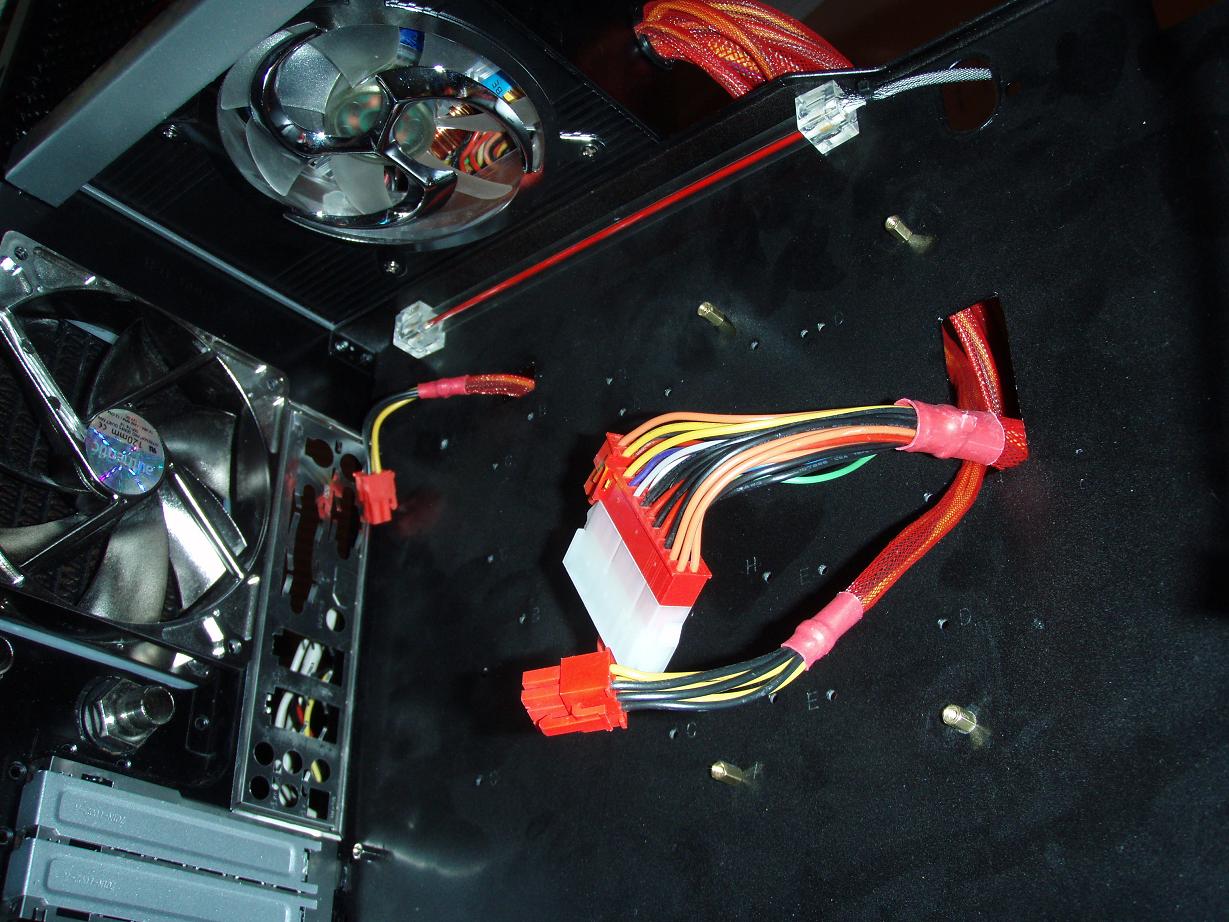

Her kan du se 24pins kontakten, 4 pins kontakten og 6 pins kontakten til skjermkortet

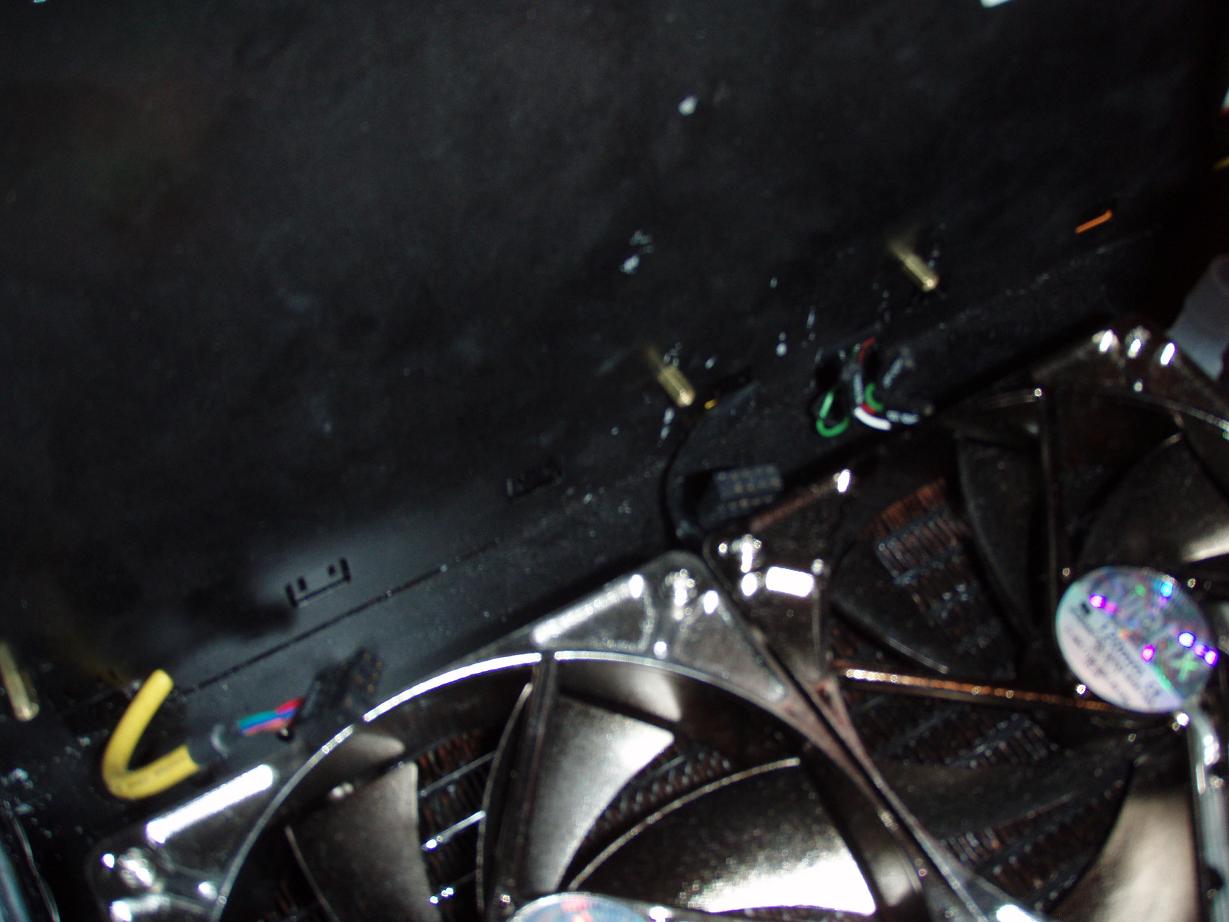

Her ser du hvor audio, USB, power og slikt kommer ut.



Her hvordan de blir ført til fronten, tror dette kommer til å bli rimelig ryddig hva syntes dere?



Kommentarer fortsatt her

[jonas_blomster]

Update



Har fått igang PCen nå men, glemte dessverre å ta mange bilder på slutten

Men her kommer noen bilder av hvordan det ble

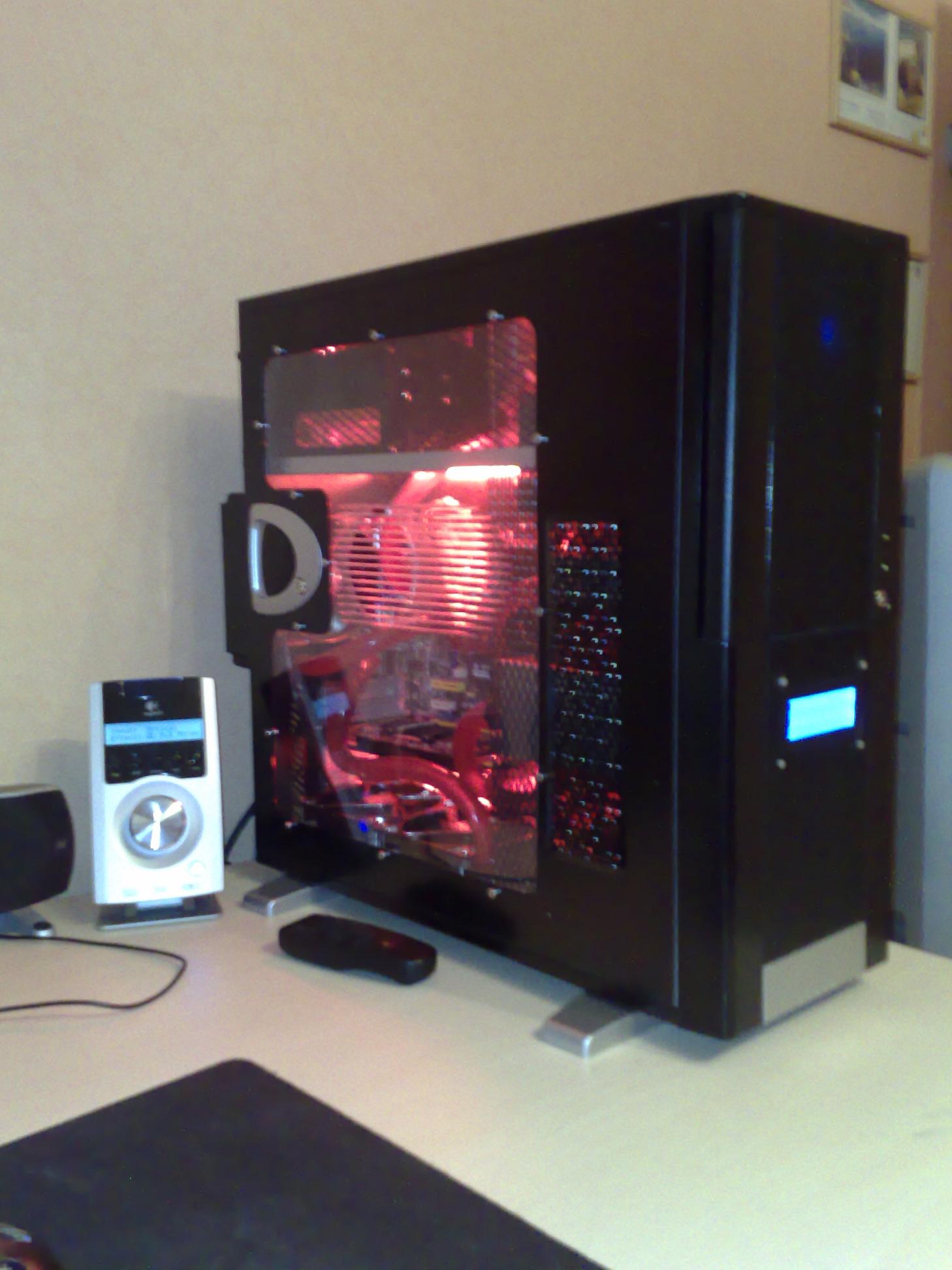

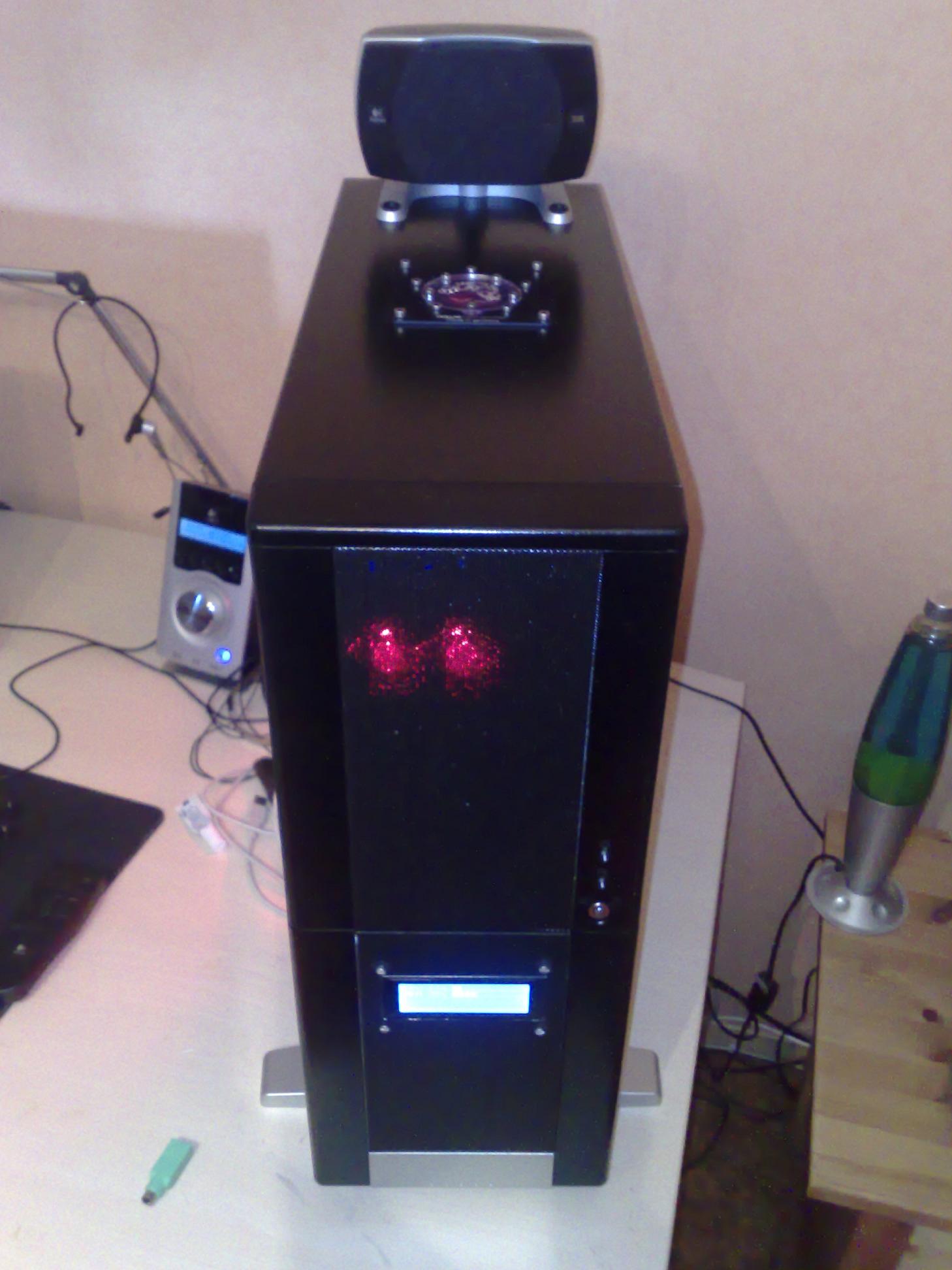

Bilde av selve kabinettet



Toppen



Med døra tatt av

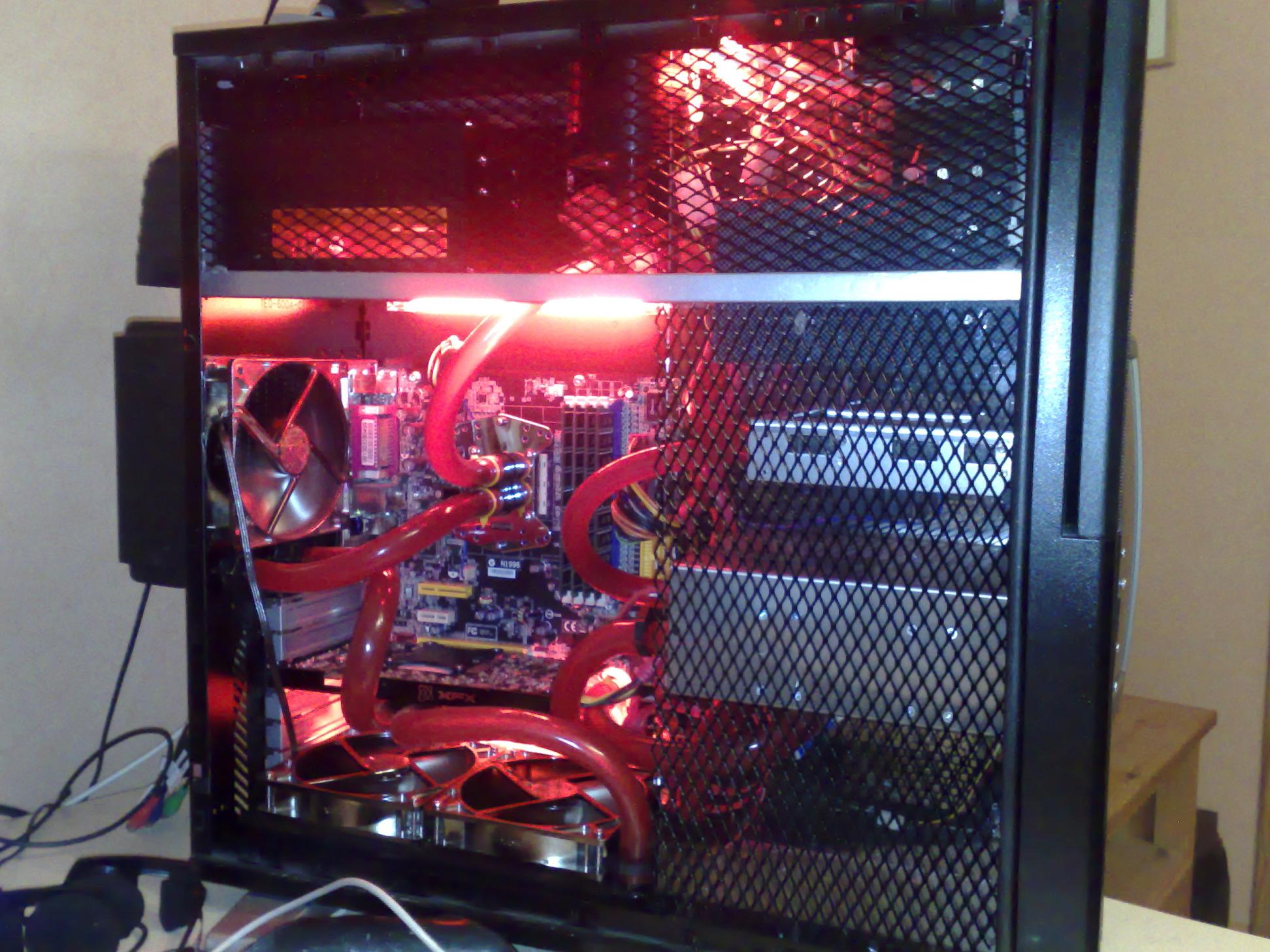

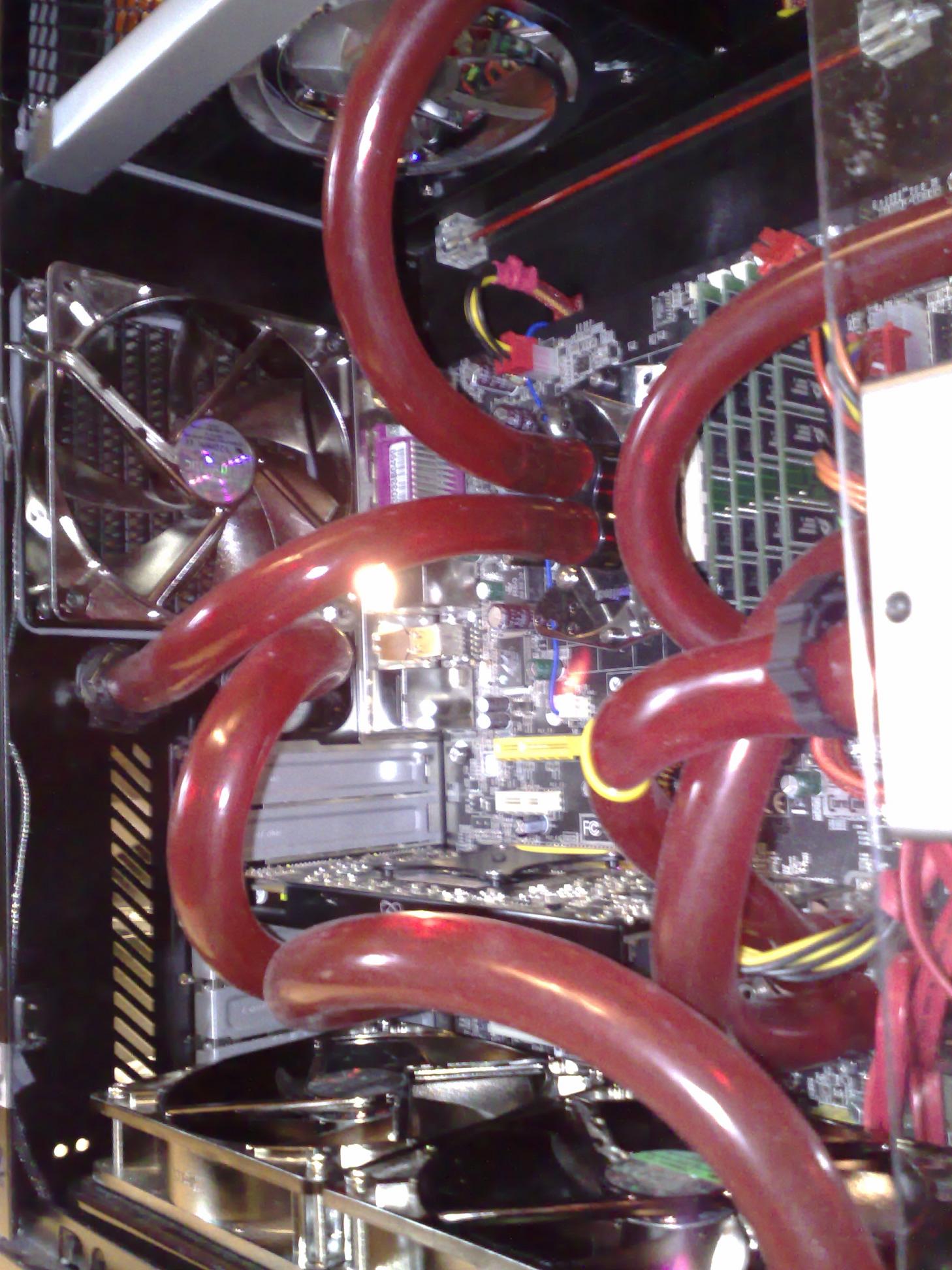

Inne i PCen



Ellers er det meste av ledninger gjemt bak hovedkortbrettet, så syntes det ble ganske ryddig



Kommentarer

Endret 17. mai 2007 av jonas_blomster

[jonas_blomster]

Hardware update



PCen min ble ødelagt av lynet for litt siden, så må ha ny HW.

Er ikke helt sikker på hva jeg burde kjøpe, så hadde fint om noen kunne kommet med noen forslag.



Kommentarer og hardware forslag

[jonas_blomster]

Update



Endelig har jeg funnet ut av åssen HW jeg skal ha. Sånn ble det:



Hovedkort: ASUS P5K Deluxe

Prosessor: Intel Core 2 Duo E6750

Minne: OCZ DDR2 8500 Reaper

Skjermkort: XFX 8800 GTS 640MB

Strømforsyning: Corsair 620W



Kommentarer som vanlig her

Endret 22. august 2007 av jonas_blomster

[jonas_blomster]

Hardware update



Idag kom de første delene Eneste er at minnebrikkene ikke kom Så har sendt en mail til webshopen. Jaja, får kose meg med det jeg har til å begynne med da, her kommer ihvertfall noen bilder!



Her kan du se PCen demontert.

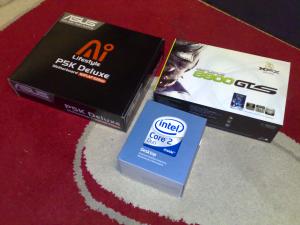

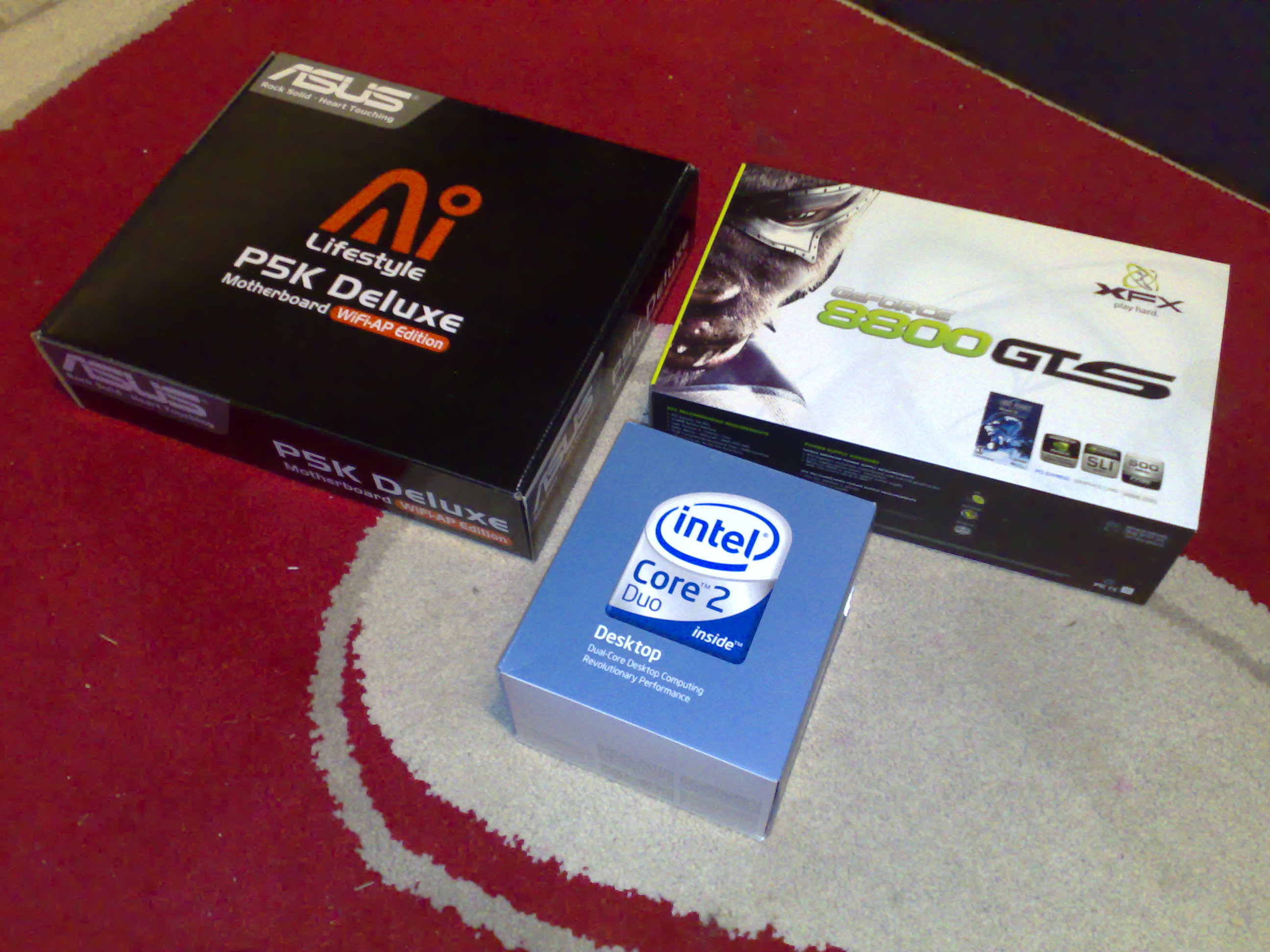

Her er alle delene som kom

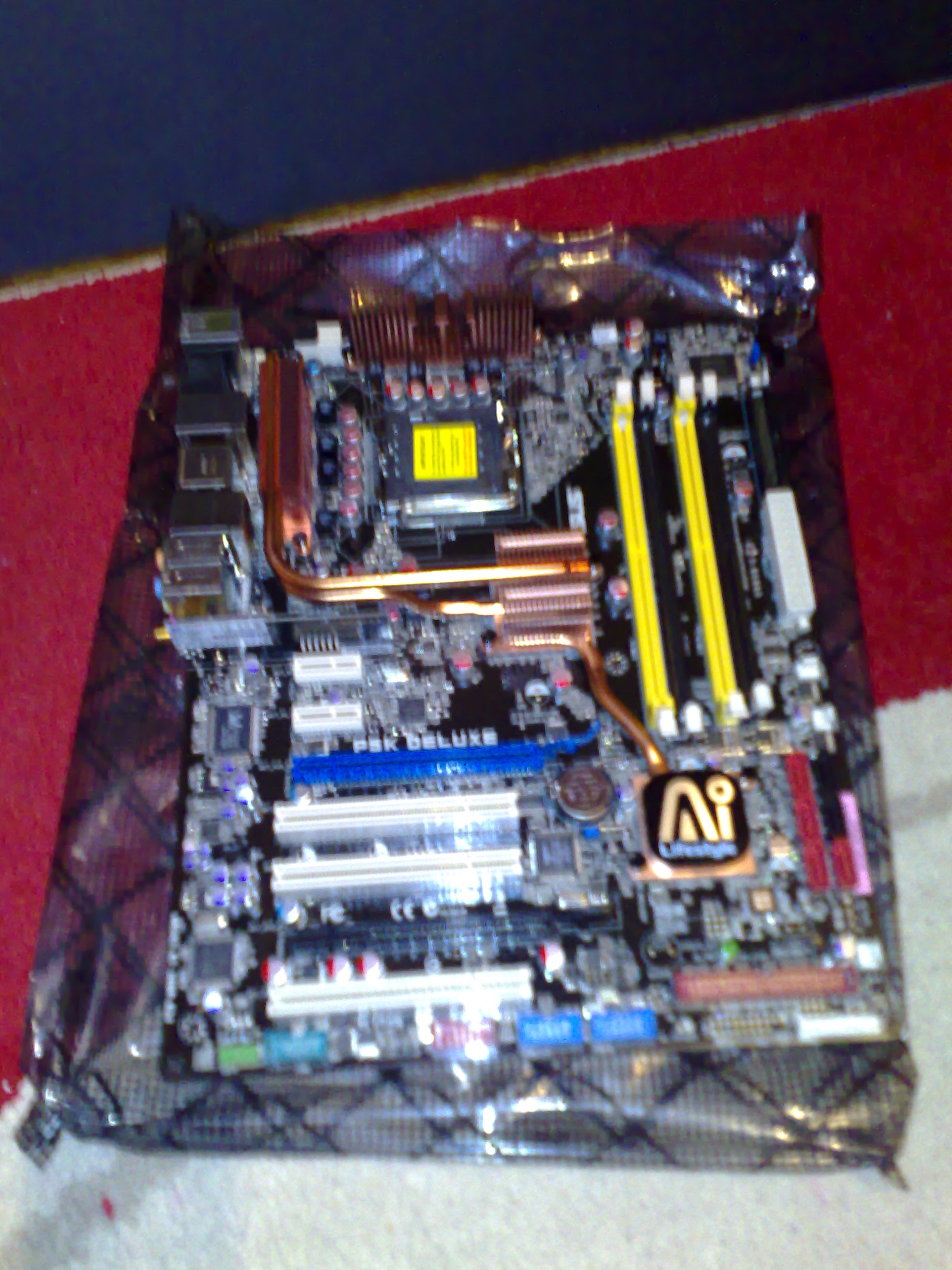

Hovedkortet

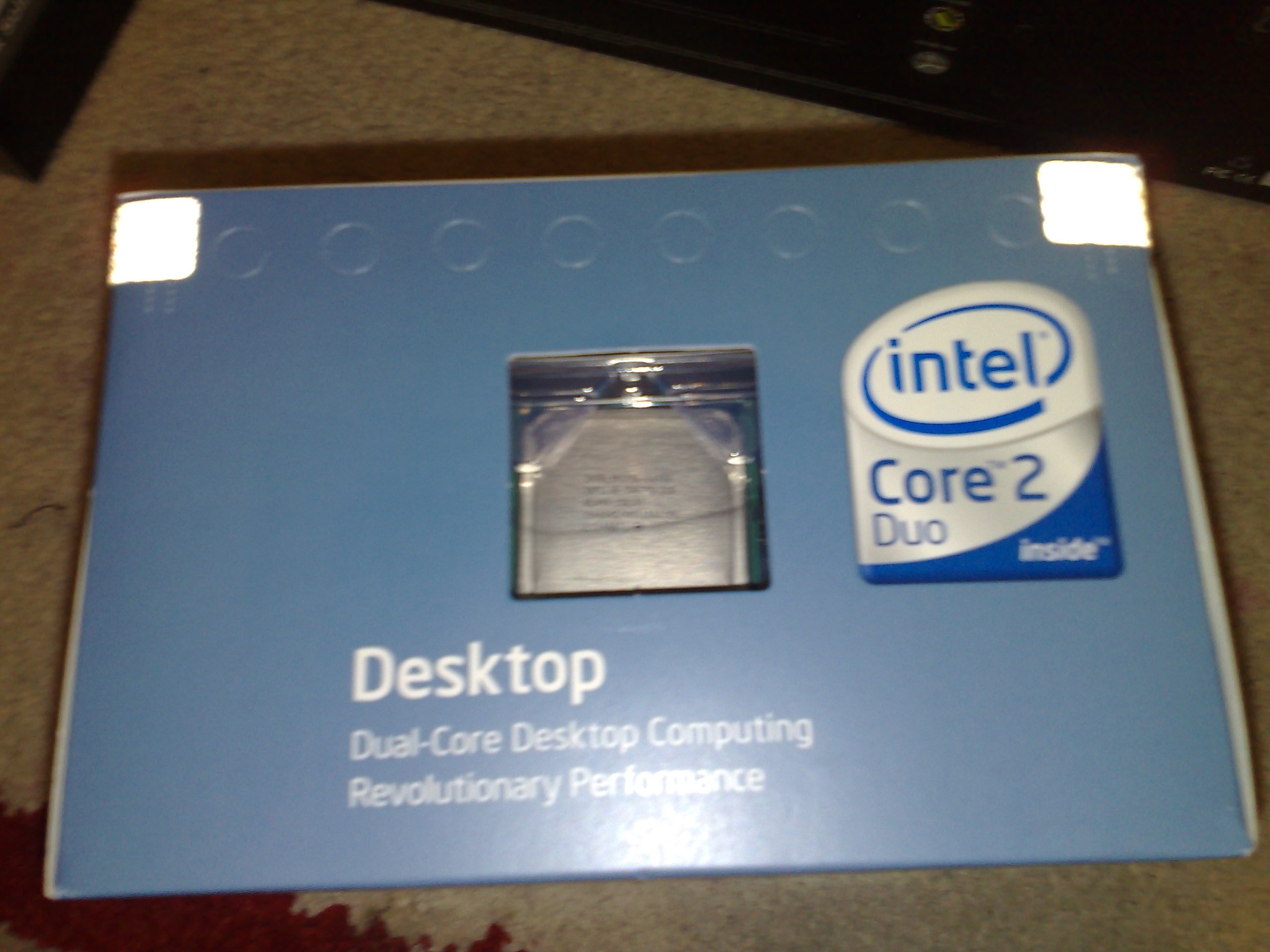

Prosessor

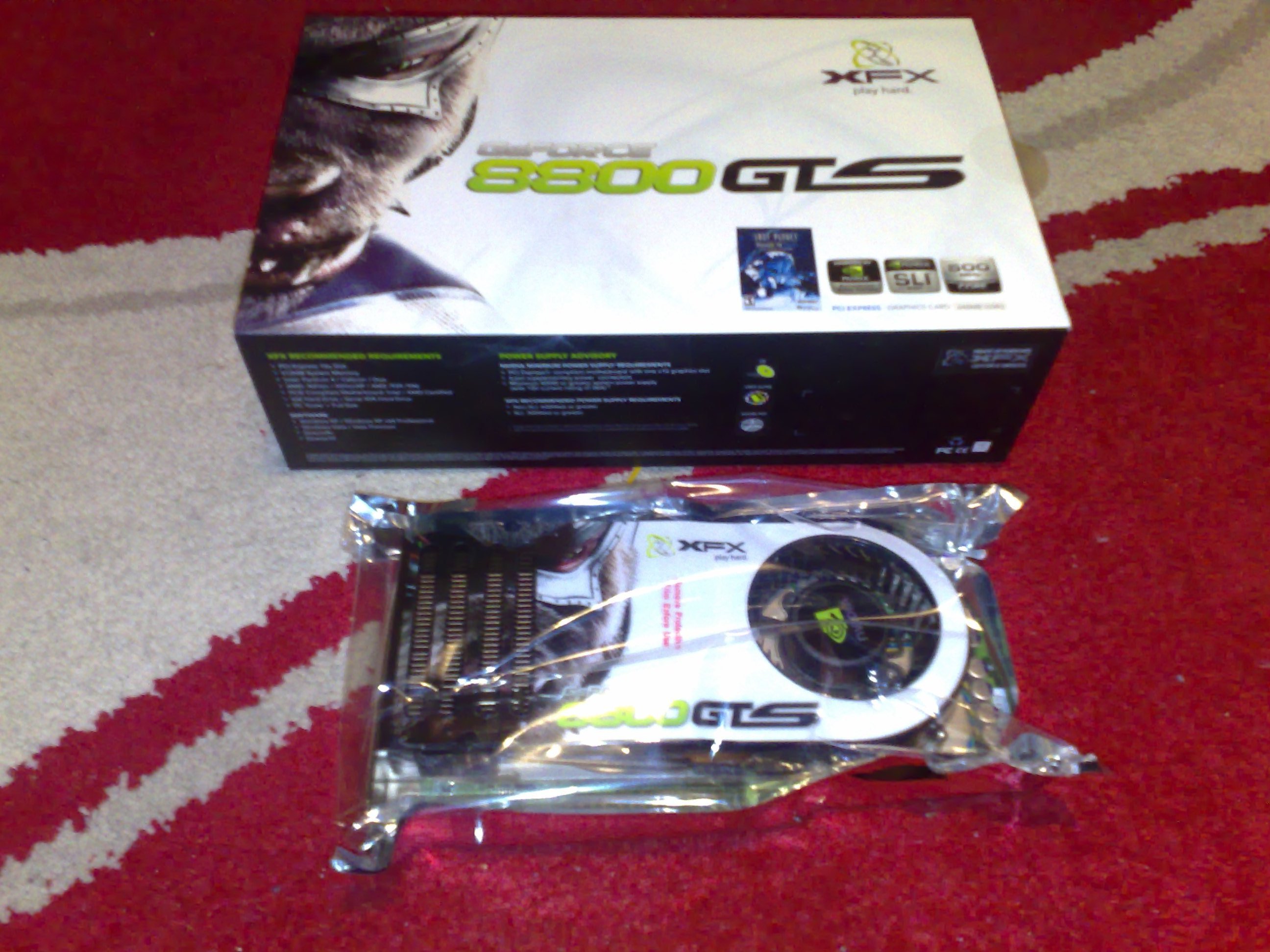

Og skjermkortet



Nå venter jeg spent på resten av delene



Kommentarer som vanlig her

Endret 23. august 2007 av jonas_blomster

[jonas_blomster]

Hardware update 2



Idag kom minnebrikkene

2 GB OCZ Reaper PC2 8500

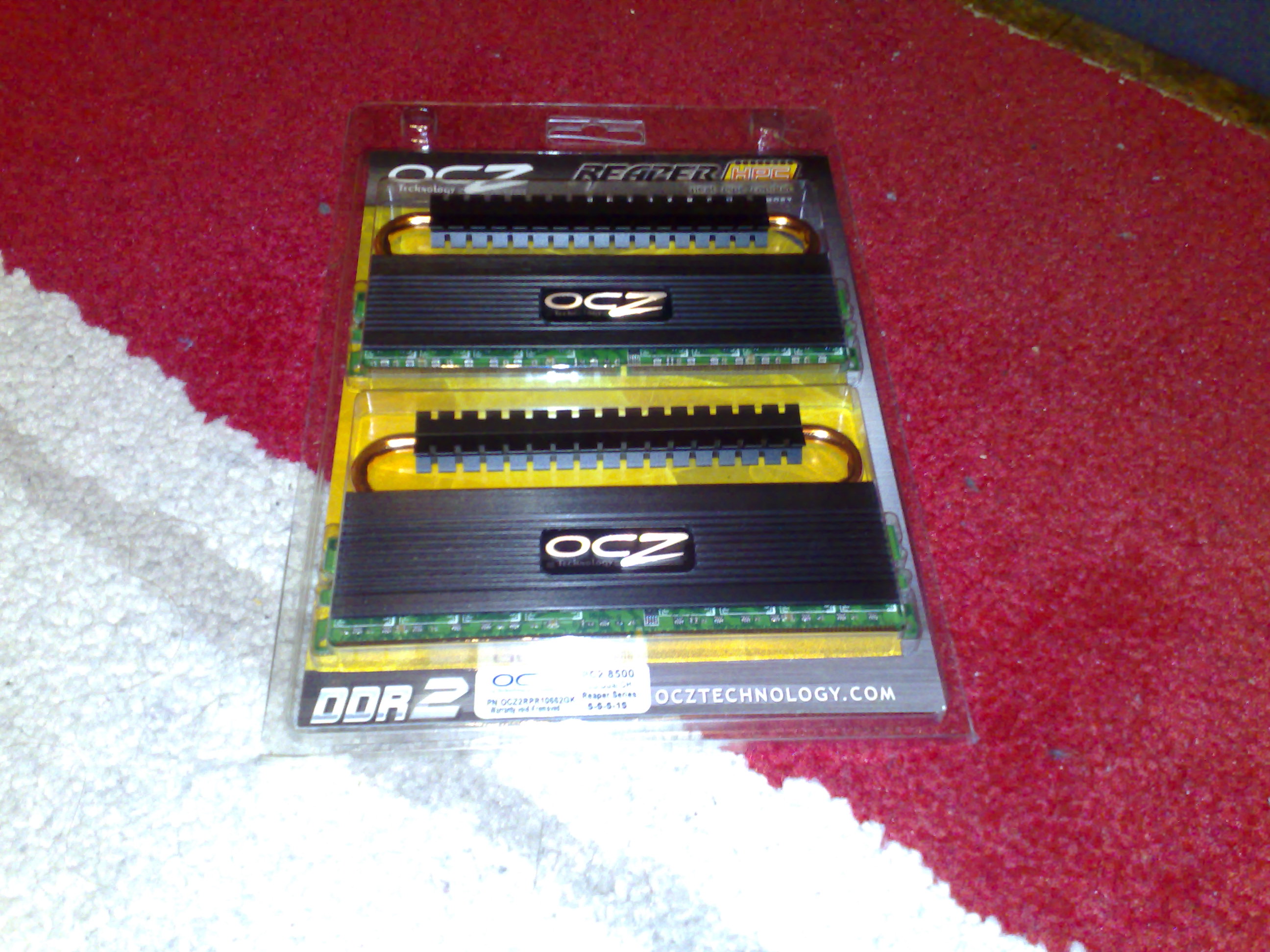

Her er et bilde av de nydelige brikkene

[jonas_blomster]

Update



Hei, fikk montert blokka på skjermkortet idag, digger denne blokka

Glemte desverre å ta bilder mens jeg jobba, igjen, men tror de fleste vet hvordan man går fram når man skal bytte kjøler på et skjermkort



Uansett, her kommer noen bilder av hvordan det ble.

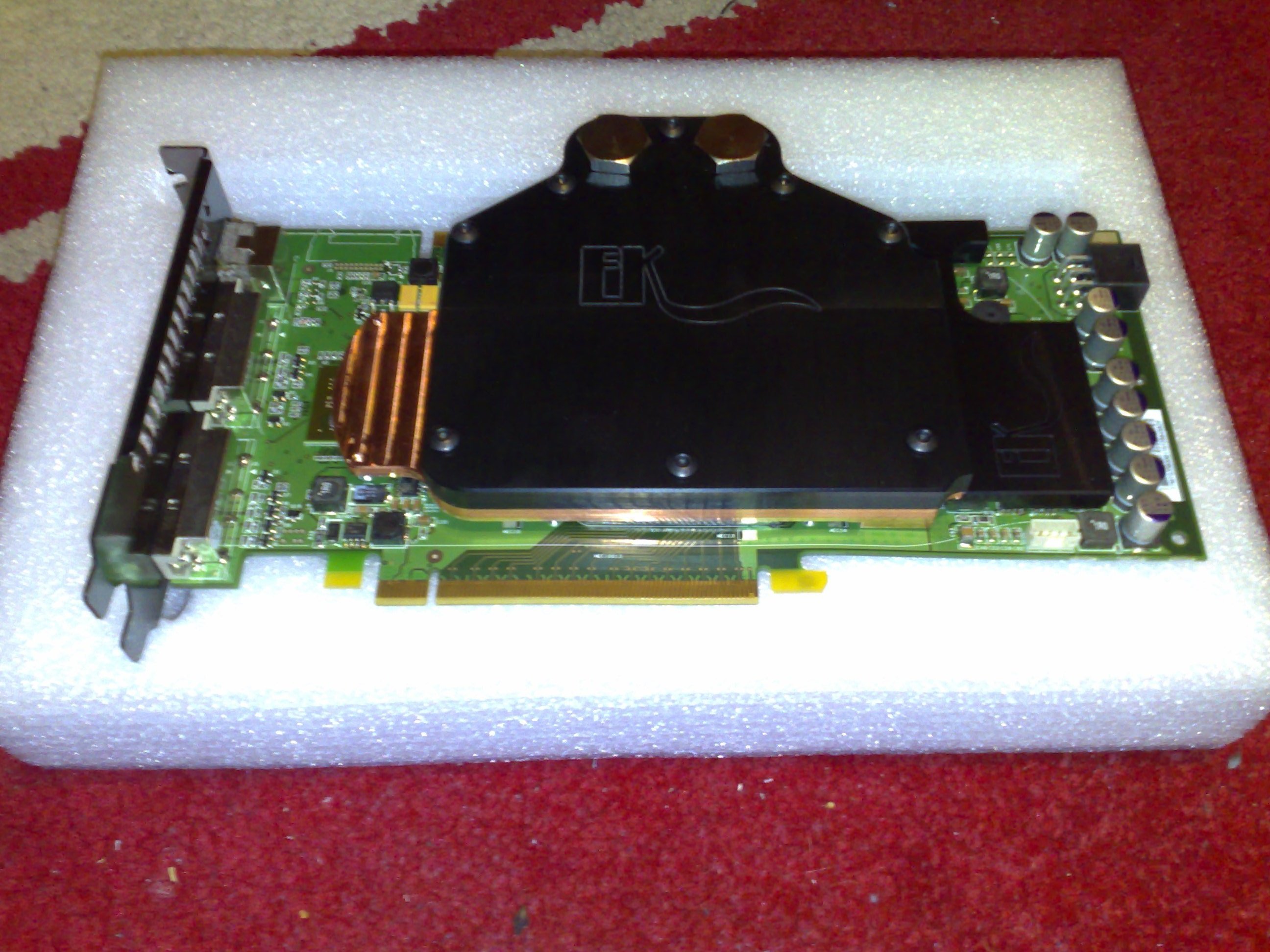

Bilde av kortet ovenifra, noe jeg skulle ønske var undersiden av kortet

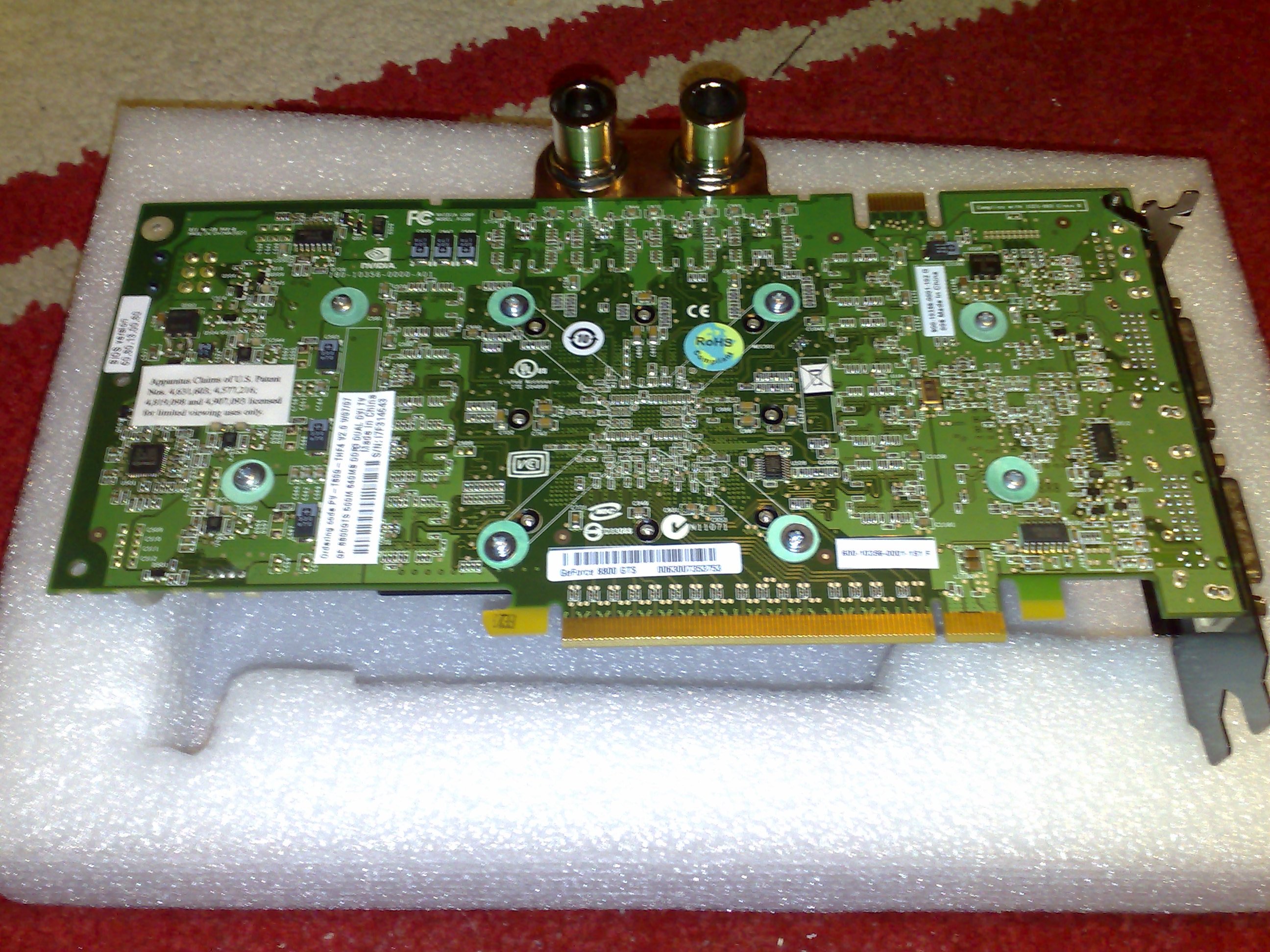

Og kortets underside, noe som irriterer meg siden jeg vil se kjøleren ordentlig



Har også prøvd en ny kjølepasta, Link til kjølepastaen

Den var veldig annerledes enn articsilver, siden den var ren metall. Brukte dog kun denne på kjerna. Blir spennende å se resultatene



Kommentarer som vanlig Her



Ellers forventer jeg å få strømforsyninga mi om noen dager, etter mye problemer med posten Og da har jeg alle delene og kan fyre igang PCen

[jonas_blomster]

Beklager at det ikke har blitt noen update på lenge! Grunnen til dette var at skjermkortet mitt var "doa" og måtte sendes tilbake, og et nytt sendes til meg, noe som tok veldig lang tid



Men fikk mail fra amentio idag på at det nye var sendt, da kommer den i posten om ikke altfor lenge



Da trenger jeg bare å montere kjøleren på det nye kortet, koble til slangene, fylle på vann og fyre igang



Vurderer også å gå over til Vista, jobber på en elektro butikk så må ikke betale mer enn 800,- for home premium. Hva syntes folket, vista eller xp?



mvh



Jonas Blomster

Endret 3. oktober 2007 av jonas_blomster

[jonas_blomster]

Hei, det andre skjermkortet var like dødt som det første. Så fikk etter mye venting, pengene tilbake. Er ikke fornøyd med servicen jeg har fått fra amentio, selv om de ordnet opp tilslutt. Jaja, nå er ihvertfall mitt 3 skjermkort i hus, og håper at jeg får fyrt igang PC-en idag
