Lian Li H2O Cube

[Ludogamer]



Sponsorer:



Gavekort på 200,- Takker og bukker



Jeg har skaffet en Lian Li Cube Case og har tenkt til å modde litt på dette.

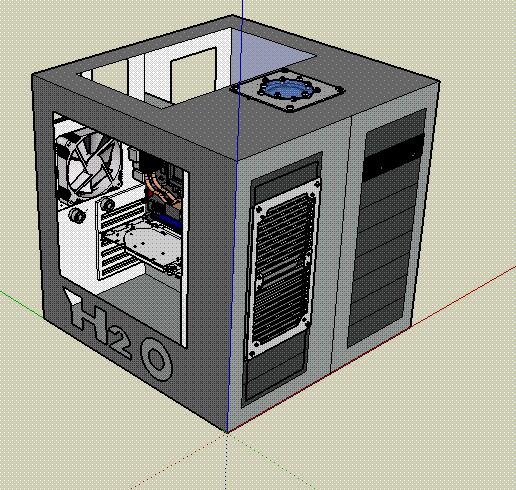

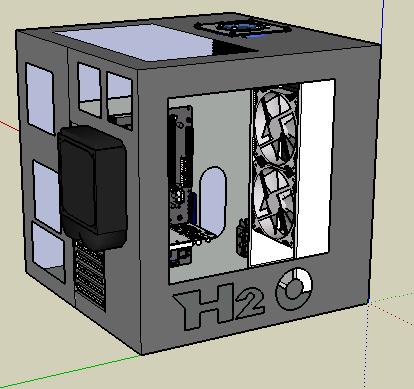

Jeg vil prøve å få Cuben noenlunde lik det på bildet, men noen småendringer kan komme etterhvert. Bildet viser ikke Viftestyringa, pumpeindikatoren og den kommende LCD skjermen:P







PCen vil bestå av komponentene jeg har i min nåværende maskin som er:



CPU: AMD X2 4600+

Hovedkort: Asus M2N32 SLI DELUXE

RAM: 2048 OCZ Platinum XTC

Skjermkort: Radeon X1900XTX

PSU: MIST 600W

Harddisk: 2* 300 GB + 1*200GB + 1*160 GB = 960GB



Jeg har vannavkjøling til CPU og GPU med en dualradiator. Jeg skal utvide denne til kjøling på harddiskene + en ekstra singel radiator, bytte pumpe og vanntank.



Pumpe: Laing DDC-ULTRA Alphacool

Radiator: ThermoChill PA160.1

Tank: AC aquatube Rev. 1.1 Black



Jeg vil bruke ½'' slanger og prøve å få så bra flow i systemet som mulig, derfor vil jeg bruke vanntanken som en fillport der vannet ikke går gjennom selve tanken men gjennom en Y-kobling under. (vist på bildet under). Grunnen til at jeg gjør dette er at dimensjonen på gjengene i tanken er 1/8'', som vil bli en stor flaskehals for vannet.





Kommentarer postes her

Endret 26. februar 2007 av Ludogamer

[Ludogamer]

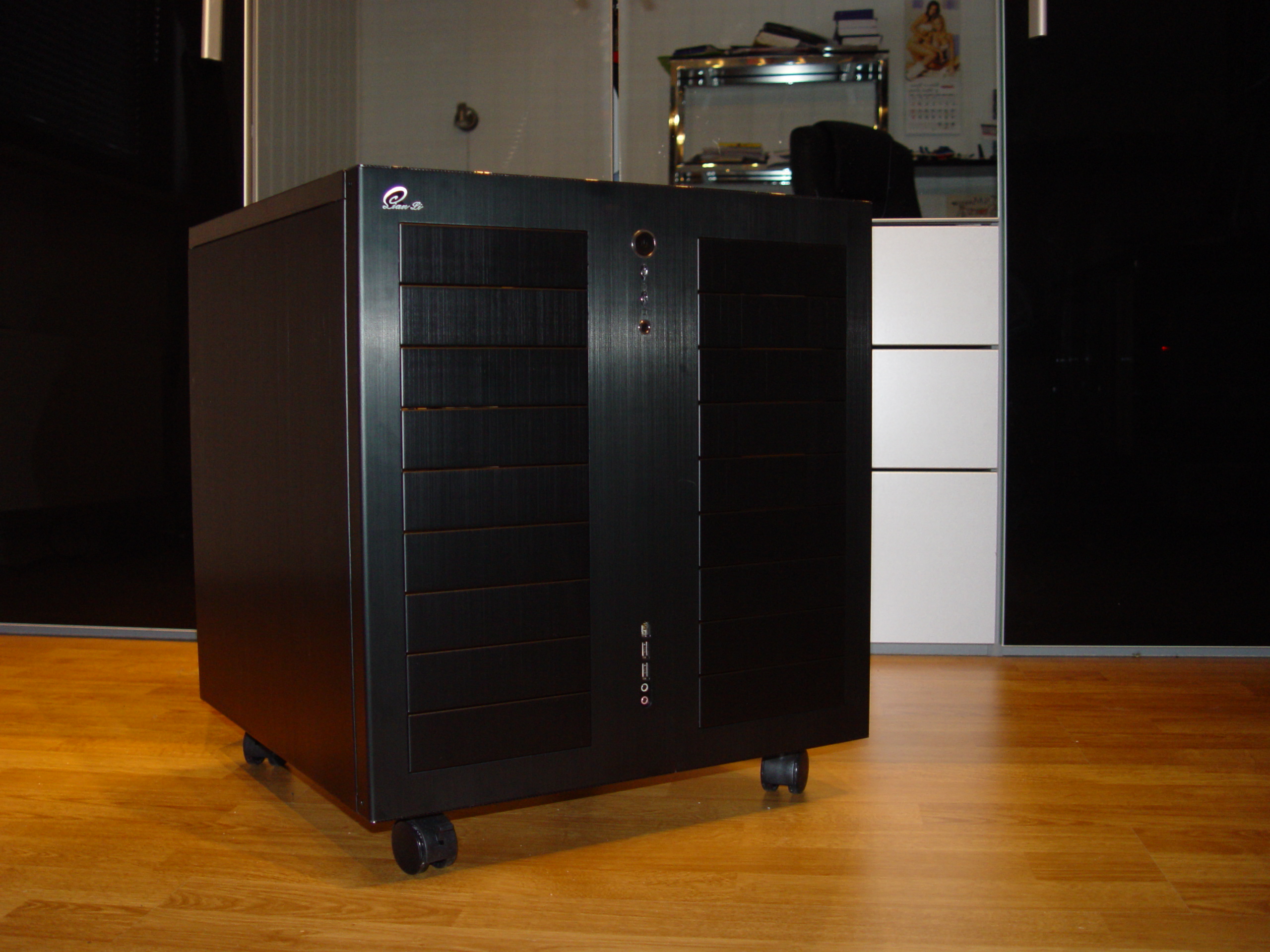

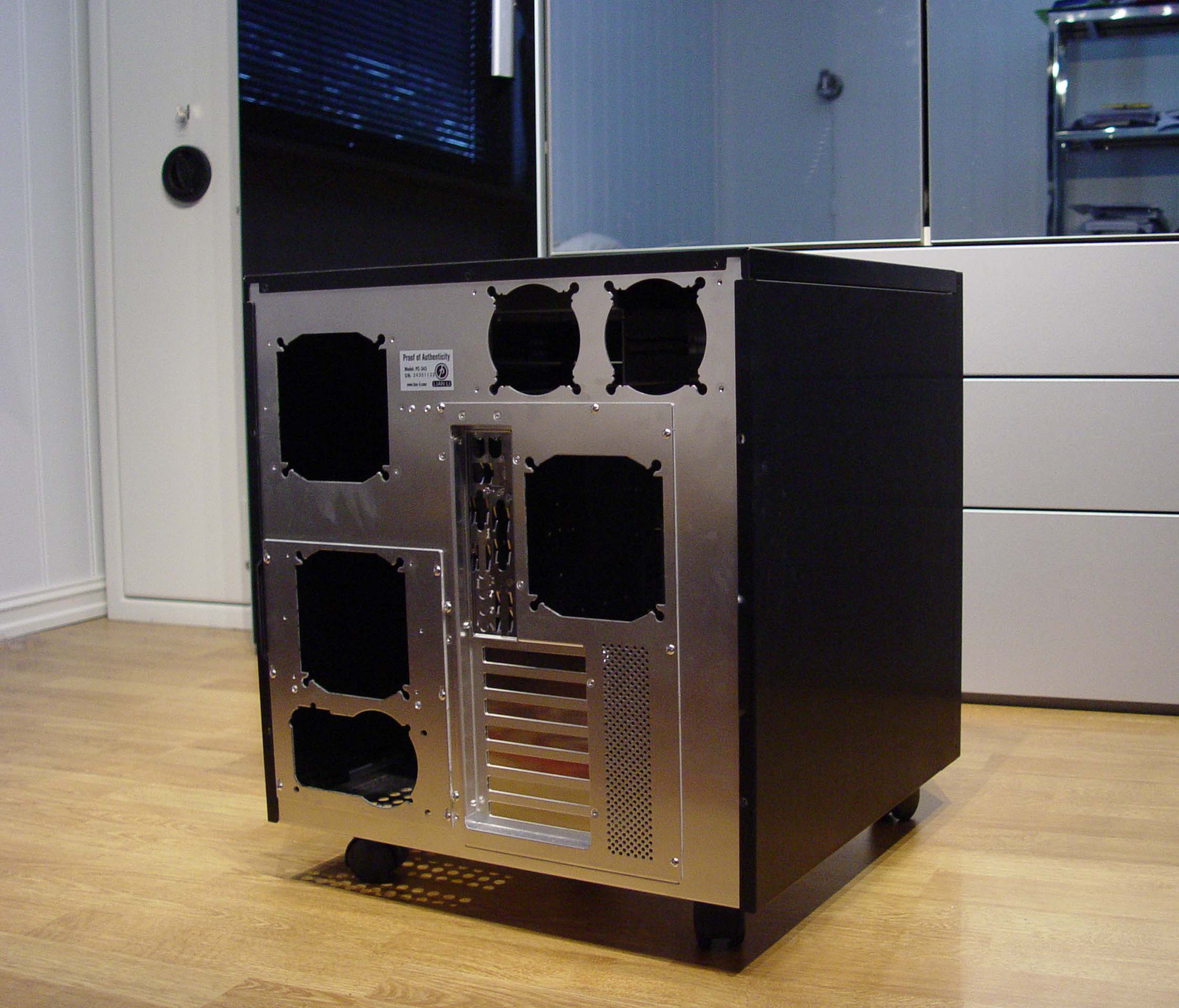

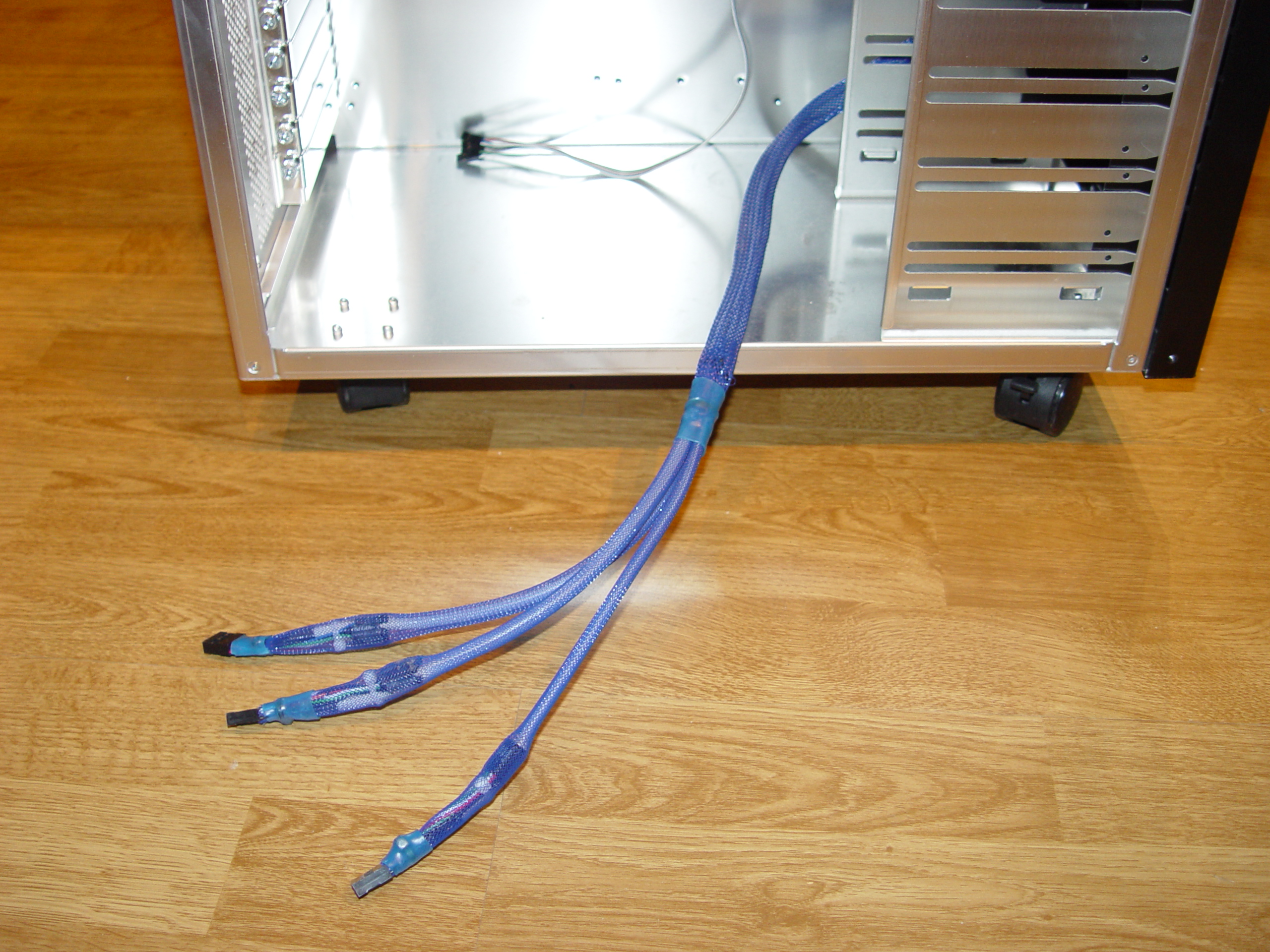

Her er noen bilder av Cuben + en liten strømpejobb

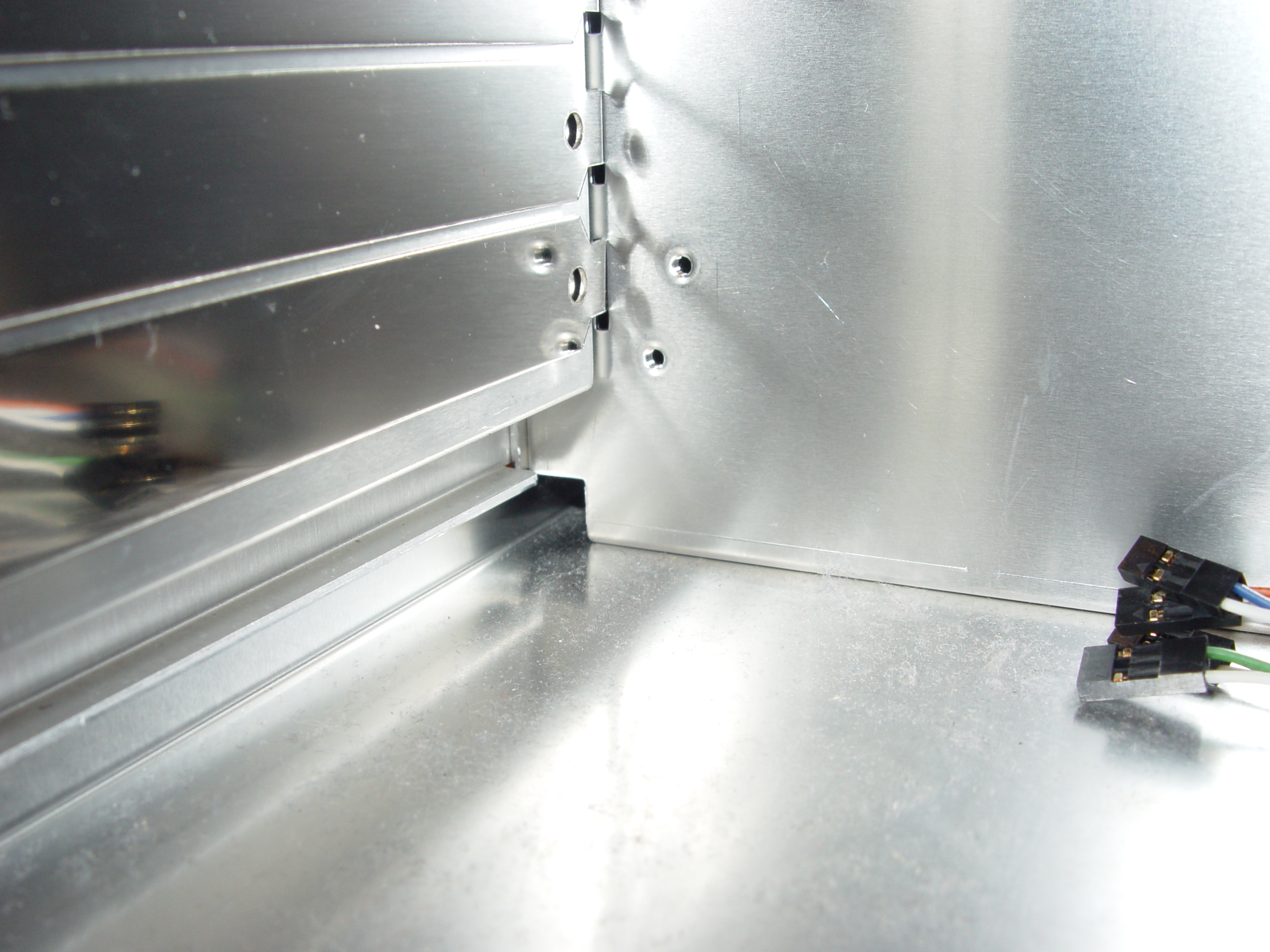

Målet er å få kabelen gjennom det hullet i hjørnet der så kabelen ikke vil synes mer enn derfra og til USB og Firewire kontaktene i bunn av hovedkortet



Kommentarer

Endret 12. februar 2007 av Ludogamer

[Ludogamer]

Da er kabelen til ledsene og knappene også strømpet





kommentarer

[Ludogamer]

Liten update:



Nå er de nye delene til vannavkjølinga bestilt Burde være klart i begynnelsen av vinterferien, så da vil det nok bli en del jobbing.

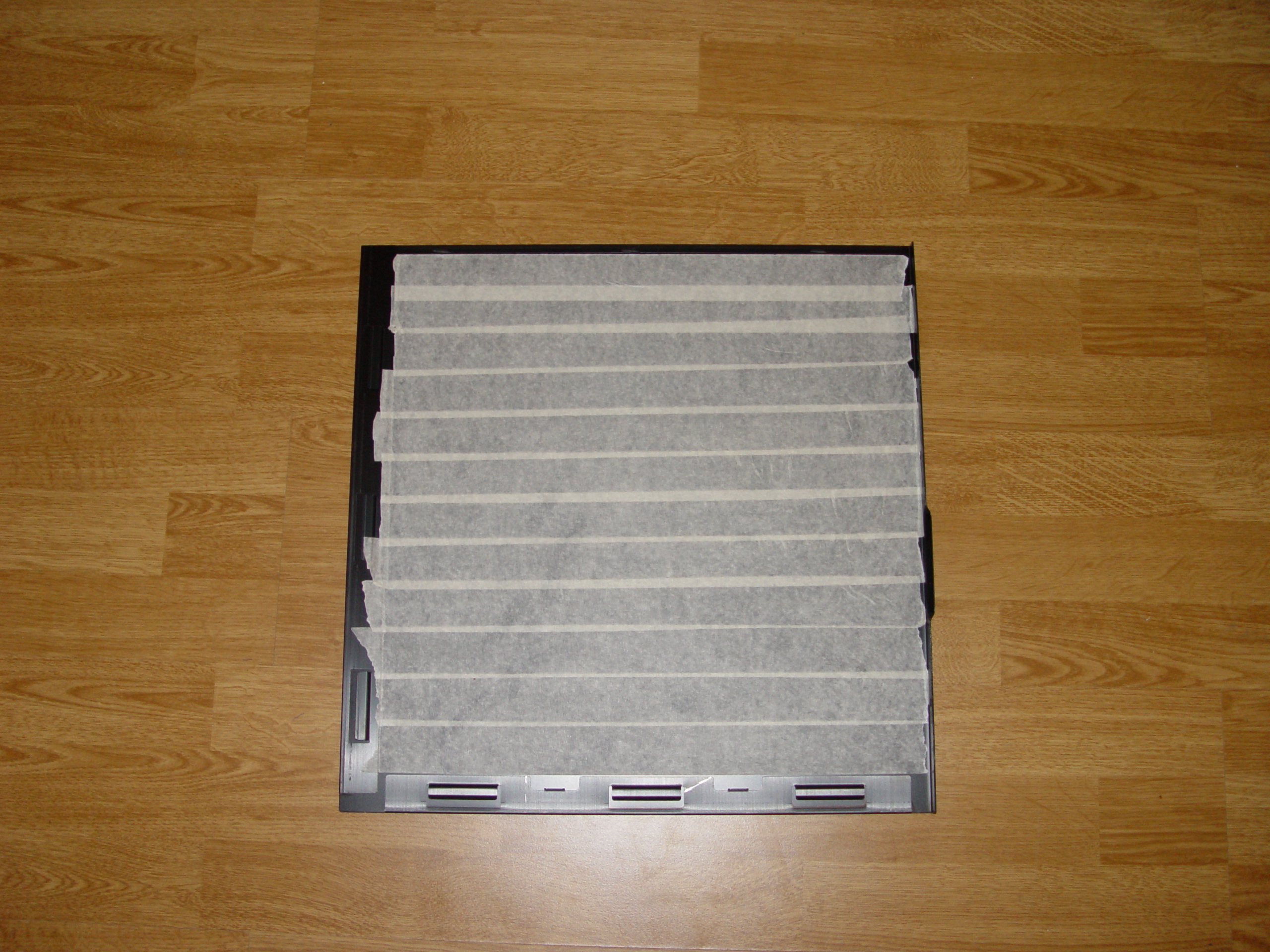

I dag har jeg også lagt maskeringstape på sidedøra

Så er et skritt nærmere å få gjort klart til kuttinga.. Men er ikke helt sikker på hvordan font jeg skal ha på H2O skrifta

[Ludogamer]

Endelig ferie!



Har en kompis på besøk. Kjent som "jonas_blomster" i forumet. Følg også med på hans Chieftec mod Vi vil stort sett jobbe sammen i ferien:P



Her er hvertfall en liten update fra min side.

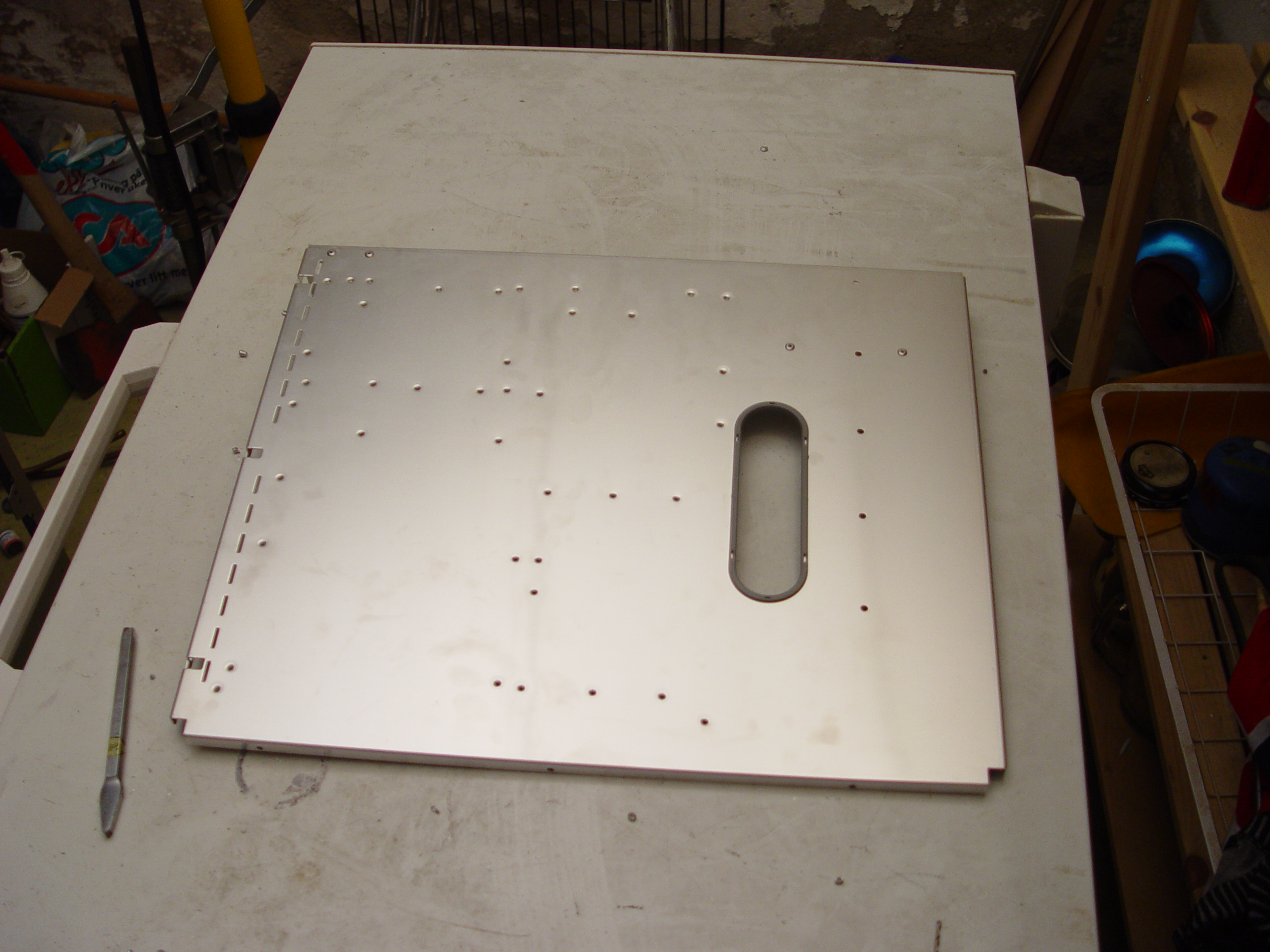

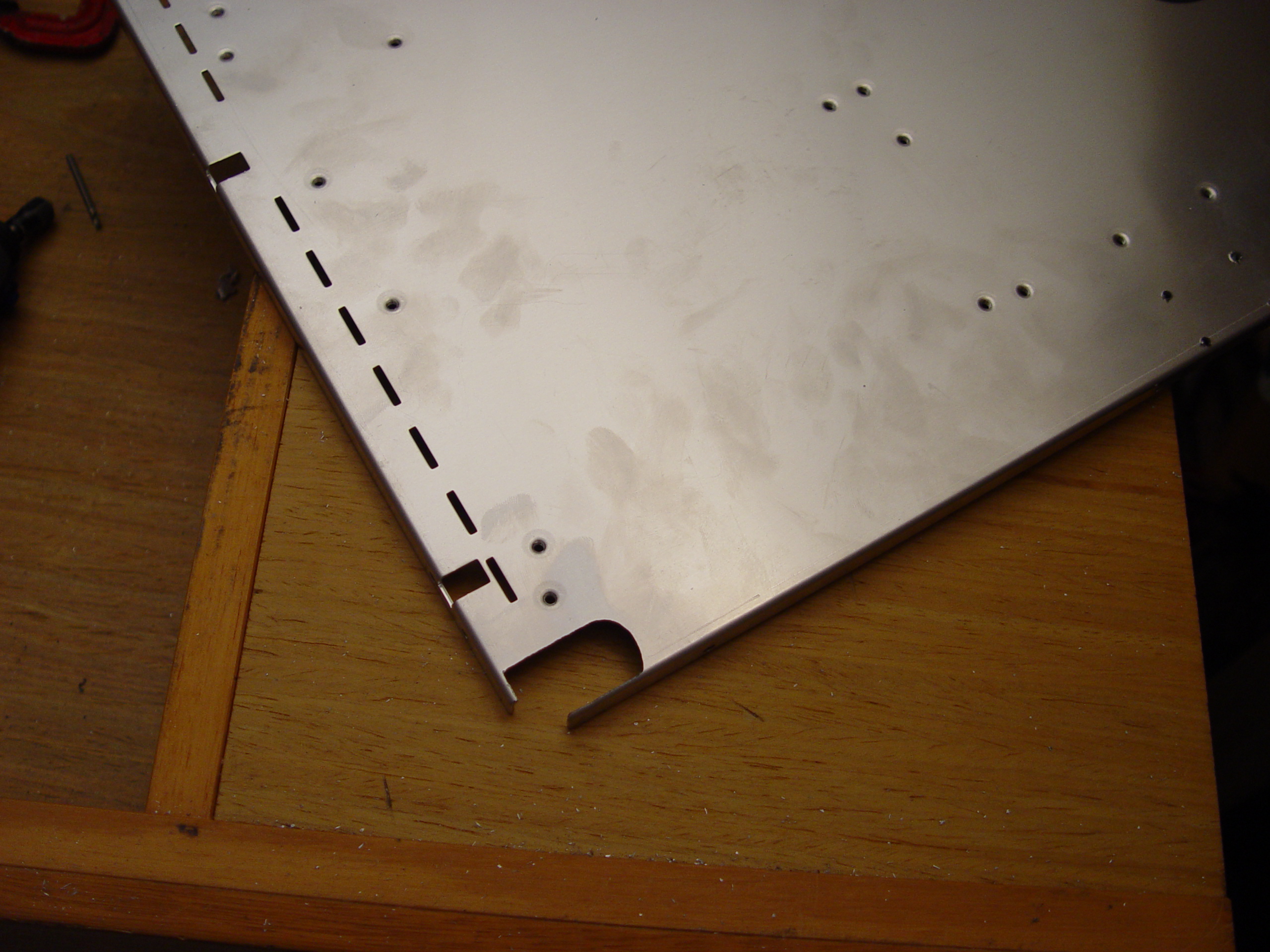

Jeg har nå tatt ut hovedkortbrettet i Cuben for å lage hull til noen kabler.

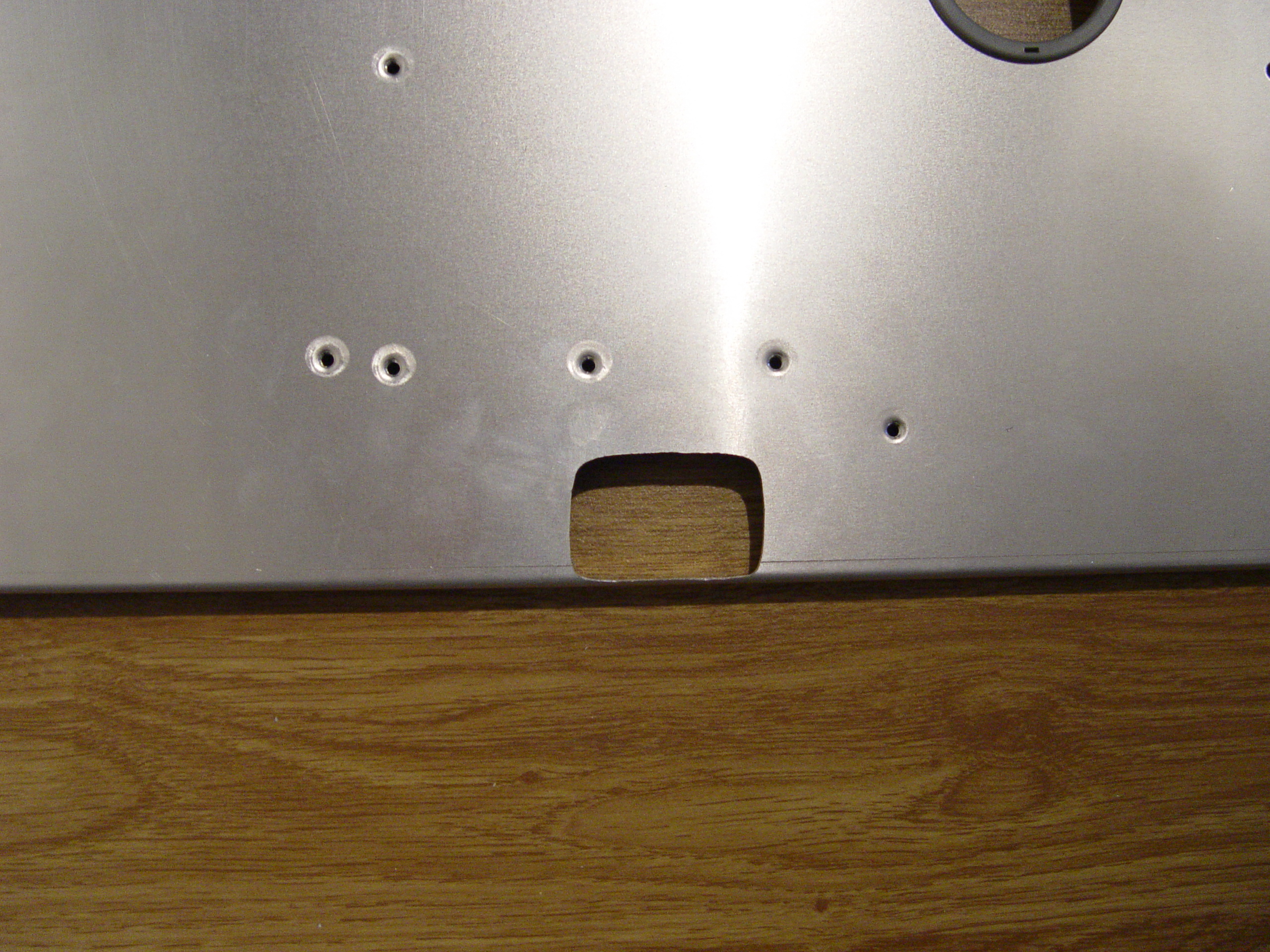

Som sagt skulle det lille hullet nederst i venstre hjørne gjøres litt større.

Som sagt så gjort Her skal USB-kablene fra fronten komme ut.





Det skulle kuttes et hull til, til SATA- og powerkablene også, men så knakk borret mitt så må prøve å skaffe et nytt bor Finner jeg det kommer det nok en update til om ikke så lenge



Kommentarer

Endret 18. februar 2007 av Ludogamer

[Ludogamer]

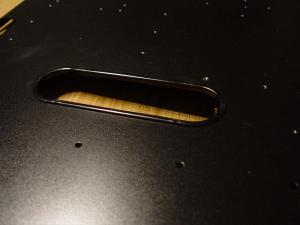

Fikk tak i nytt bor i dag tidlig, så fikk lagd det siste hullet til kablene i dag

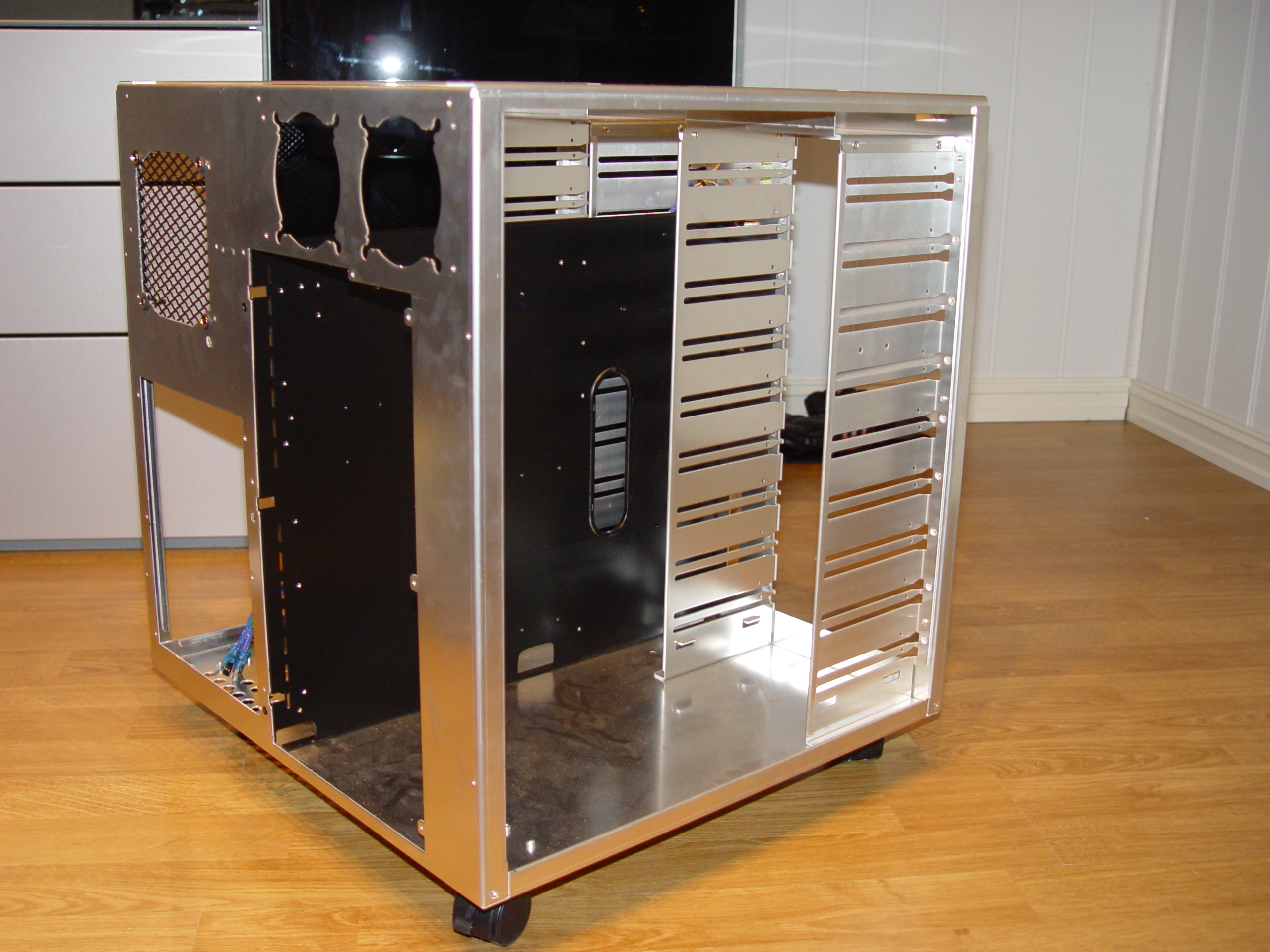

Neste nå blir å sette på plass hovedkortbrettet. Jeg håper snart jeg får pakken fra Vcore hvor de nye delene er



Her er hvertfall et bilde av den siste modden







Kom gjerne med kommentarer. Er det noe i arbeidsloggen som burde gjøres anderledes, så si ifra Kom også gjerne med forslag til ting jeg kan gjøre

[Ludogamer]

Update:



I dag har jeg begynt å lakkerer hovedkortbrettet, som vil bli ferdig i løpet av dagen

Mangler to lag med lakk. (matt svart). Grunnen til at jeg valgte matt svart er for at alle kablene som leverer strøm til hovedkortet er svarte, så fargen vil være med å gjemme kablene. Samtidig som at temaet i Cuben er vann og UV-blått. Så kablene som kommer ut fra hullene jeg har borret vil bli mer synlige samtidig som at det er ryddig

Tror dette kommer til å se bra ut.

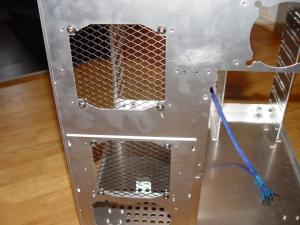

Updaten i dag er bare for å vise løsningen jeg har i de viftehullene som det ikke sitter noe i. Der har jeg montert styling-gitter til bil



Ser ikke så ille ut det?





Venter på pakken fra Vcore nå.. Den er i Oslo til fortolling.. Bare håper ikke det tar alt for lang tid



Kommentarer her

[Ludogamer]

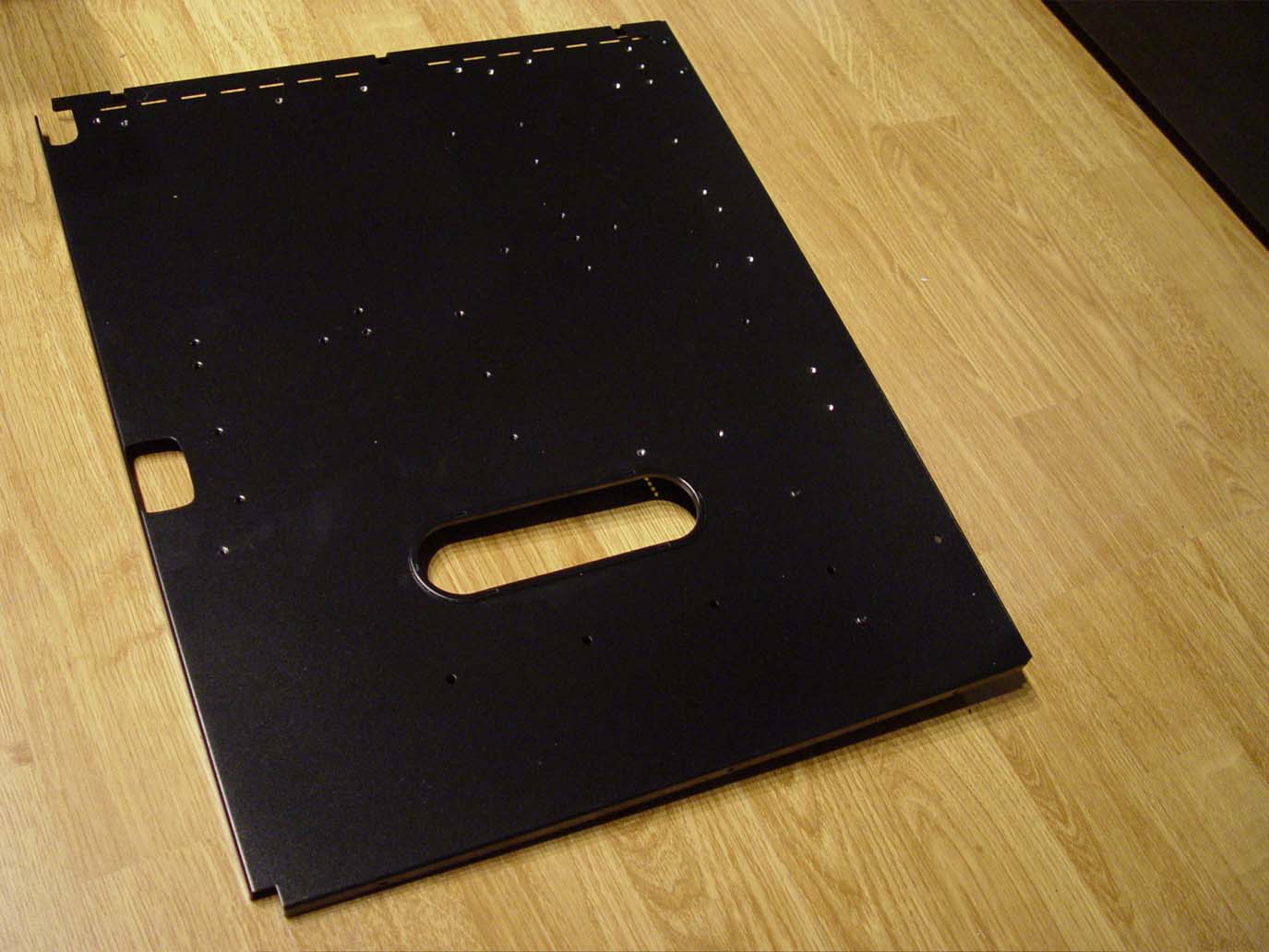

Da var hovedkortplata lakkert!

Synes selv det ble veldig bra





Beklager at det ikke er flere bilder, men har problemer med uploadinga

Er bare noen få bilder som vil loade seg opp



Skal se om det funker i morra. Og hvis det gjør det legger jeg ut fler da



Kommentarer

[Ludogamer]

Her fikk jeg endelig lagt ut de andre bildene av HK plata









Og nå er pakka fra Vcore ankommet

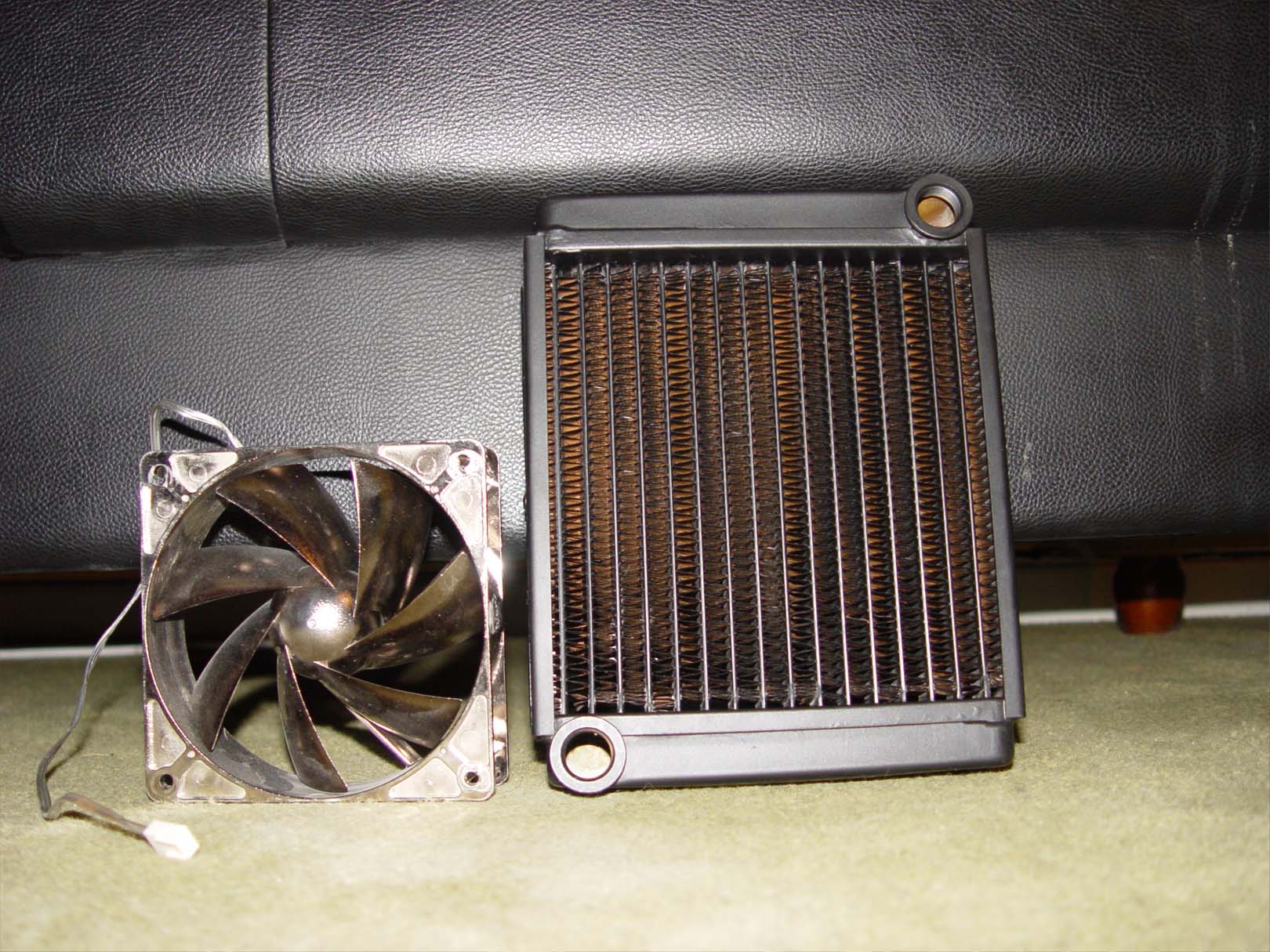

Den radiatoren var uventet gigantisk stor, men skal nok klare å fikse det

Her er den ved siden av en vifte.. og ja, det er faktisk en 120mm

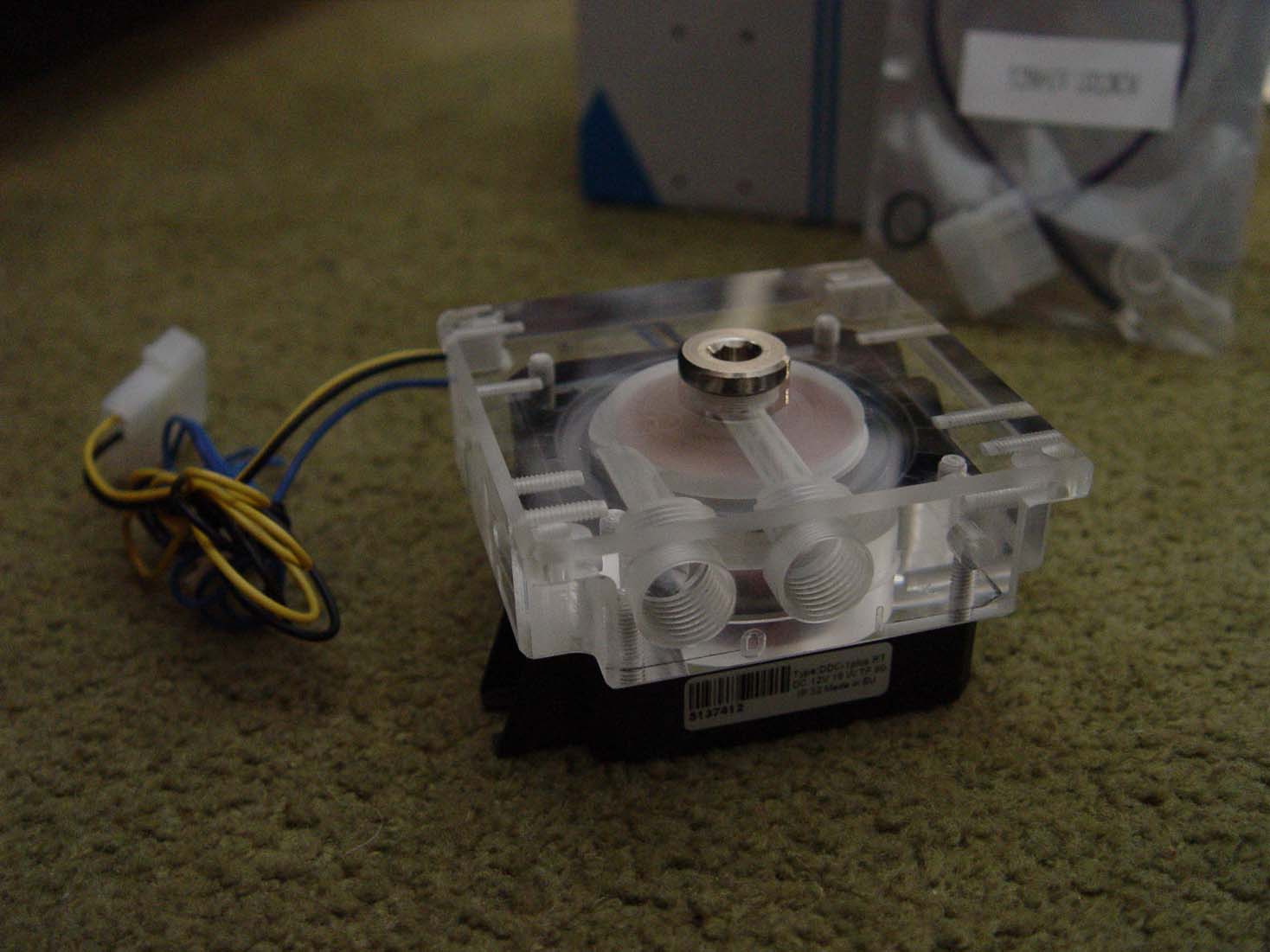

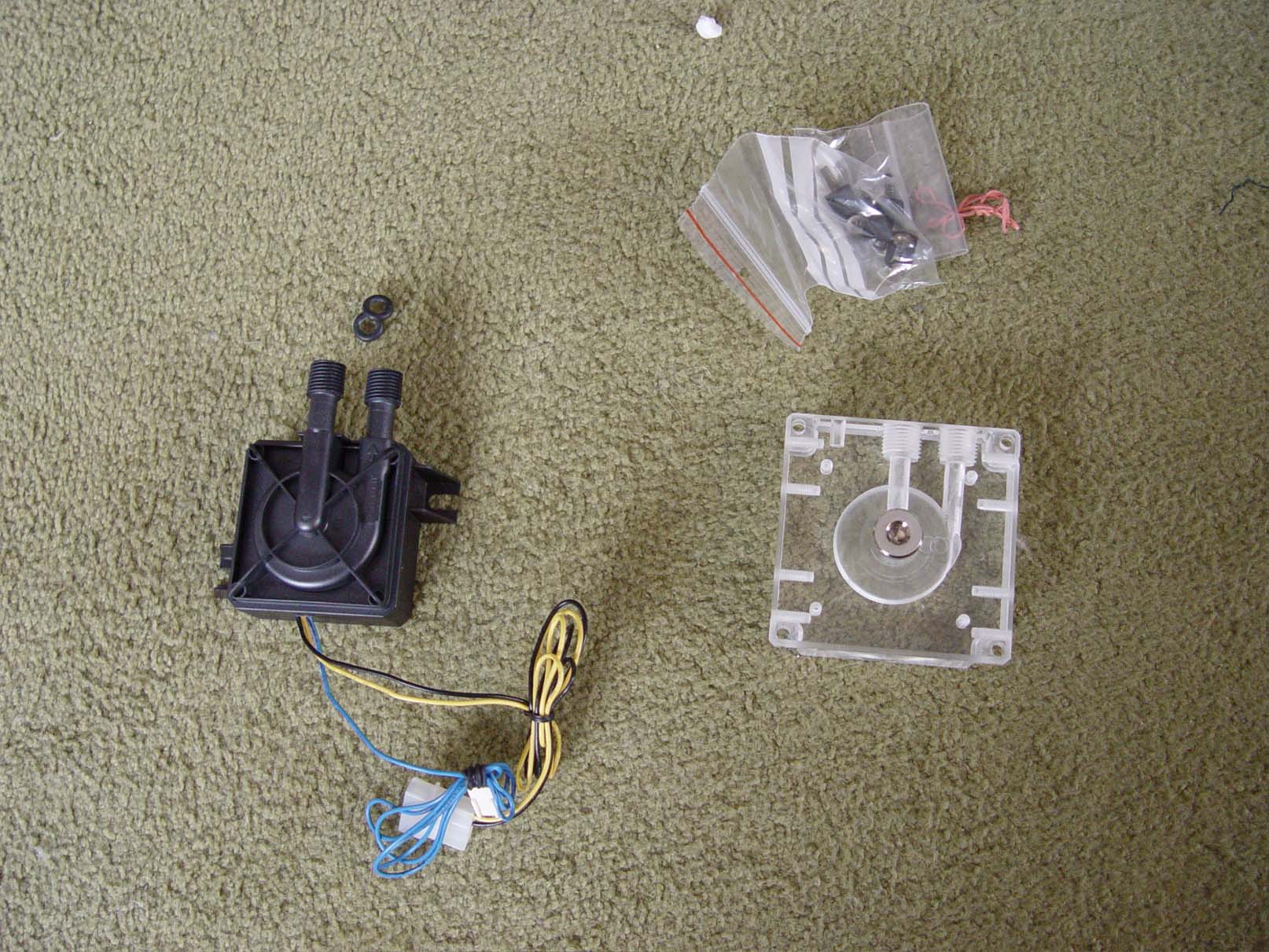

Så byttet jeg om toppen på pumpa til en trimtopp

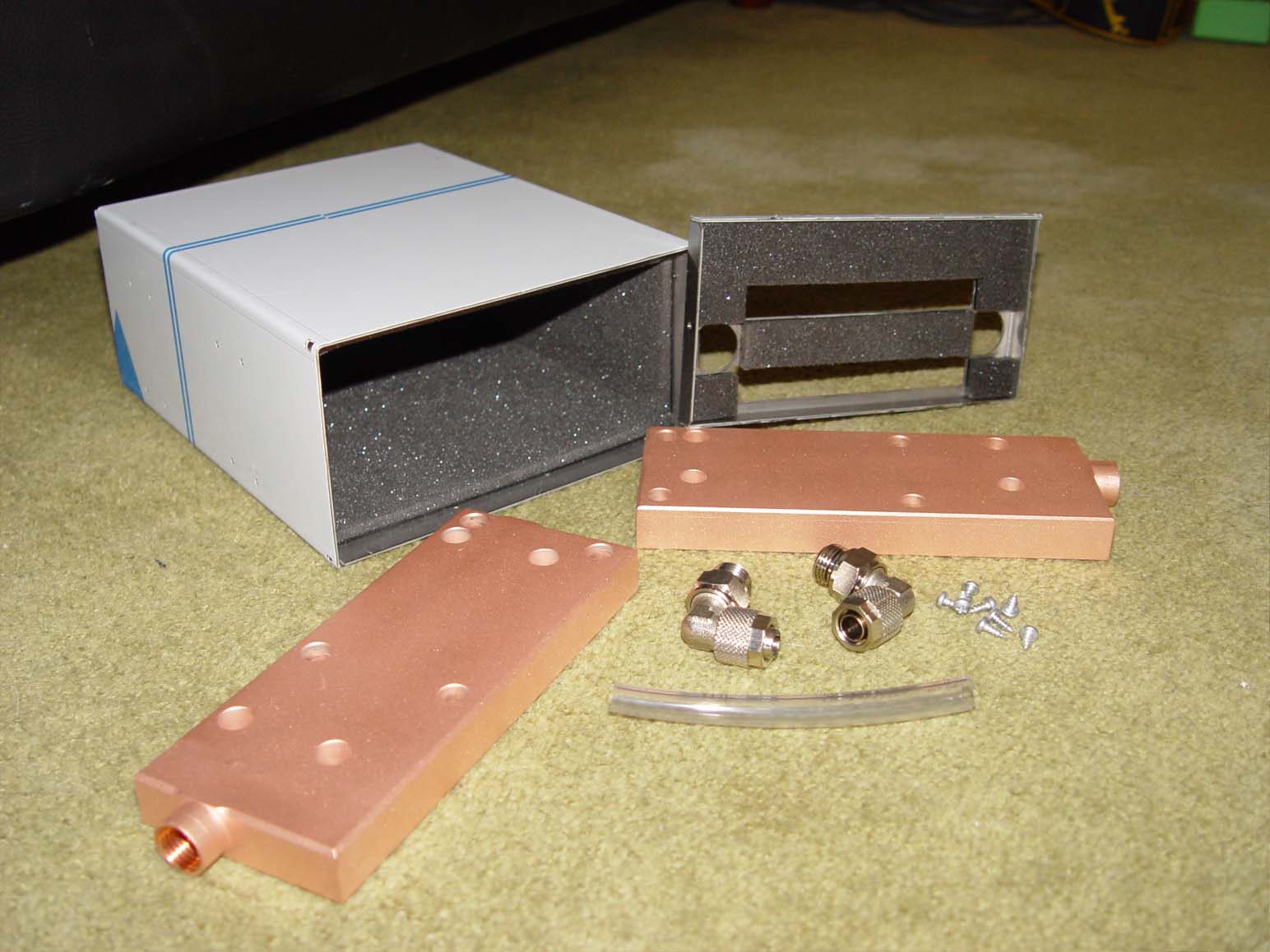

Så et bilde av hvordan HDD kjølinga ser ut. som også er støydempet







Så nå er det meste på plass, bortsett fra slanger, nippler og LCD skjermen, men det bestilles i morra vil jeg tro

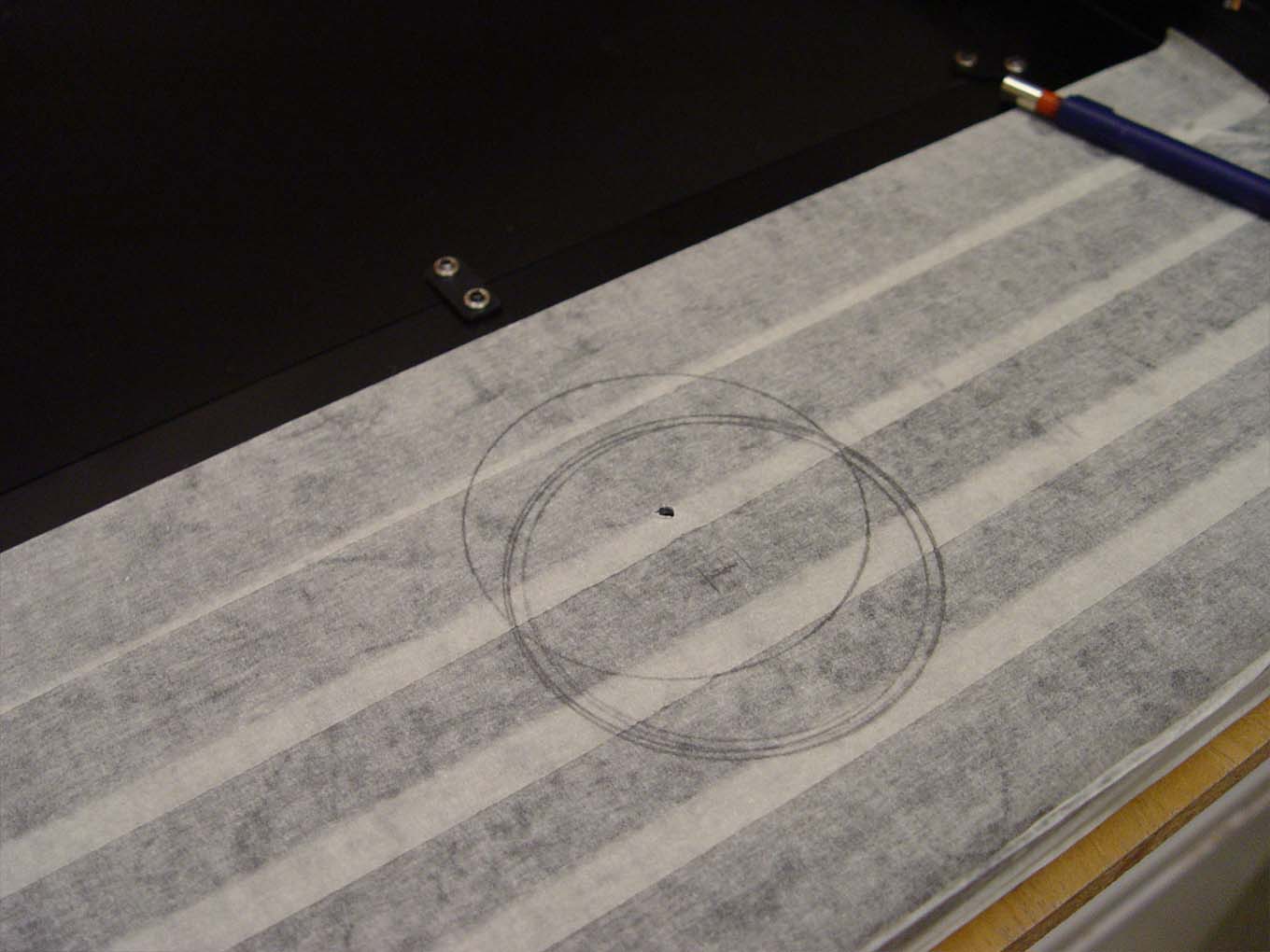

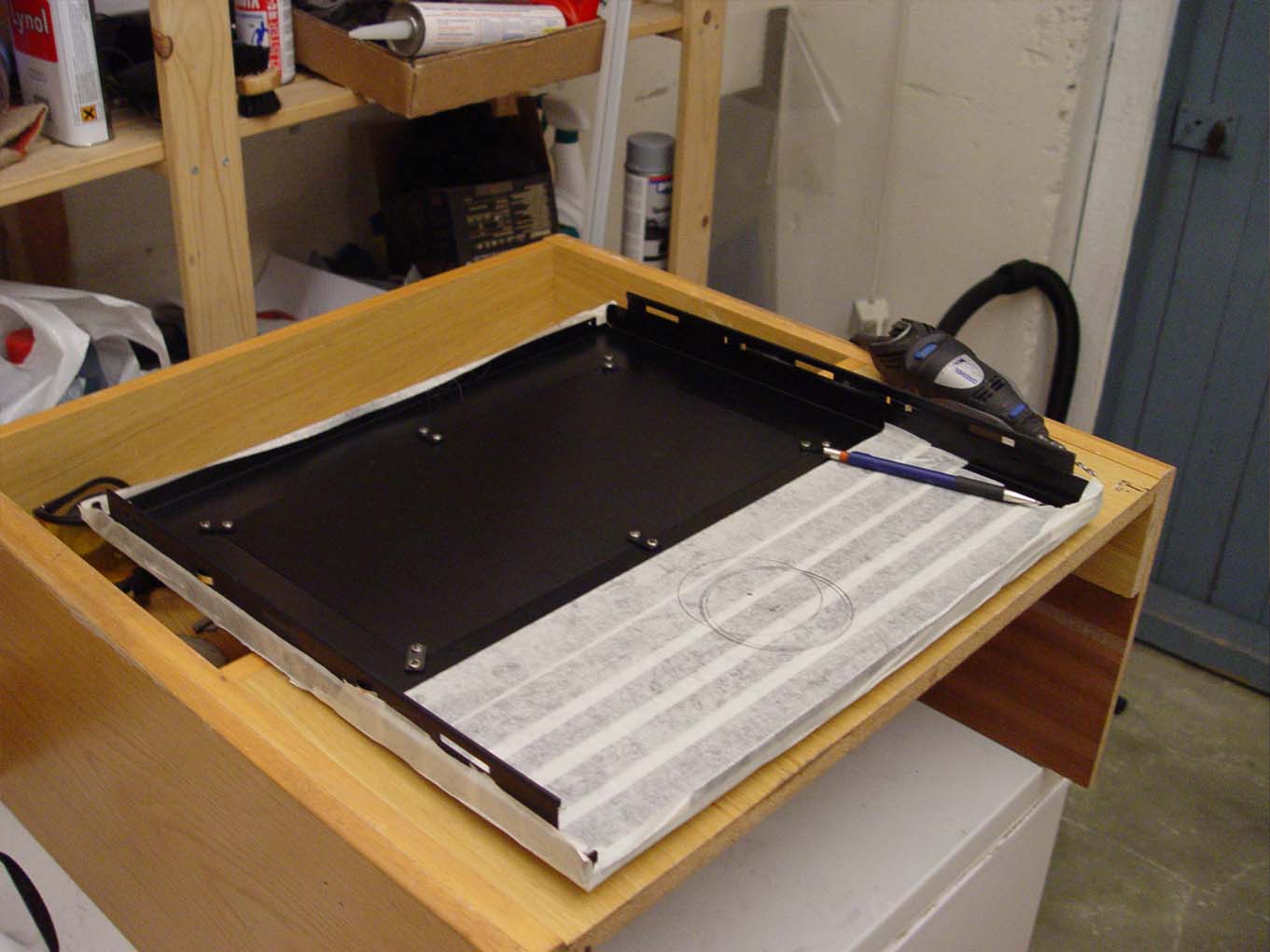

Har tenkt til å kutte hull i topplata til tanken i kveld, så følg med for update



Kommentarer

[Ludogamer]

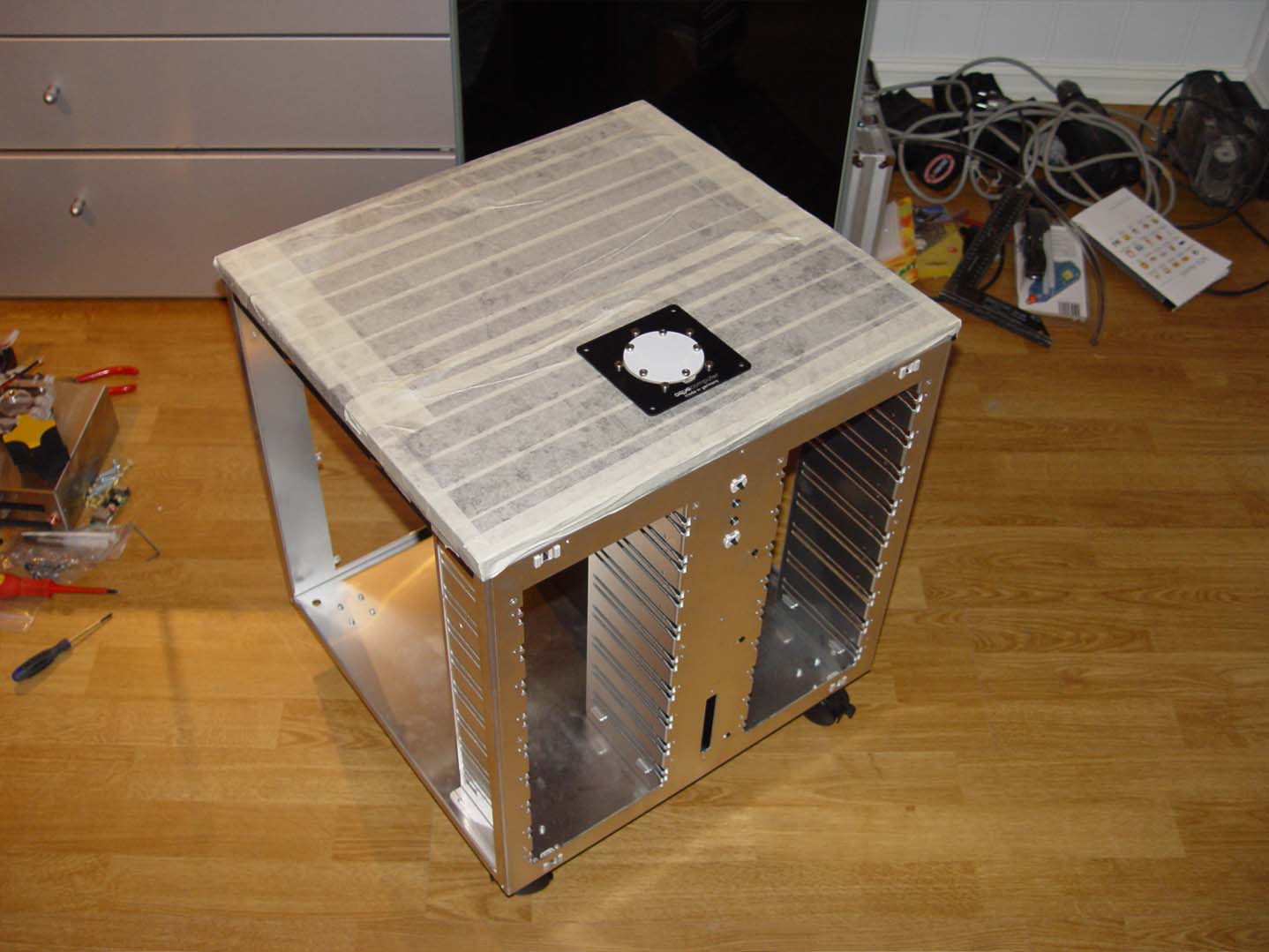

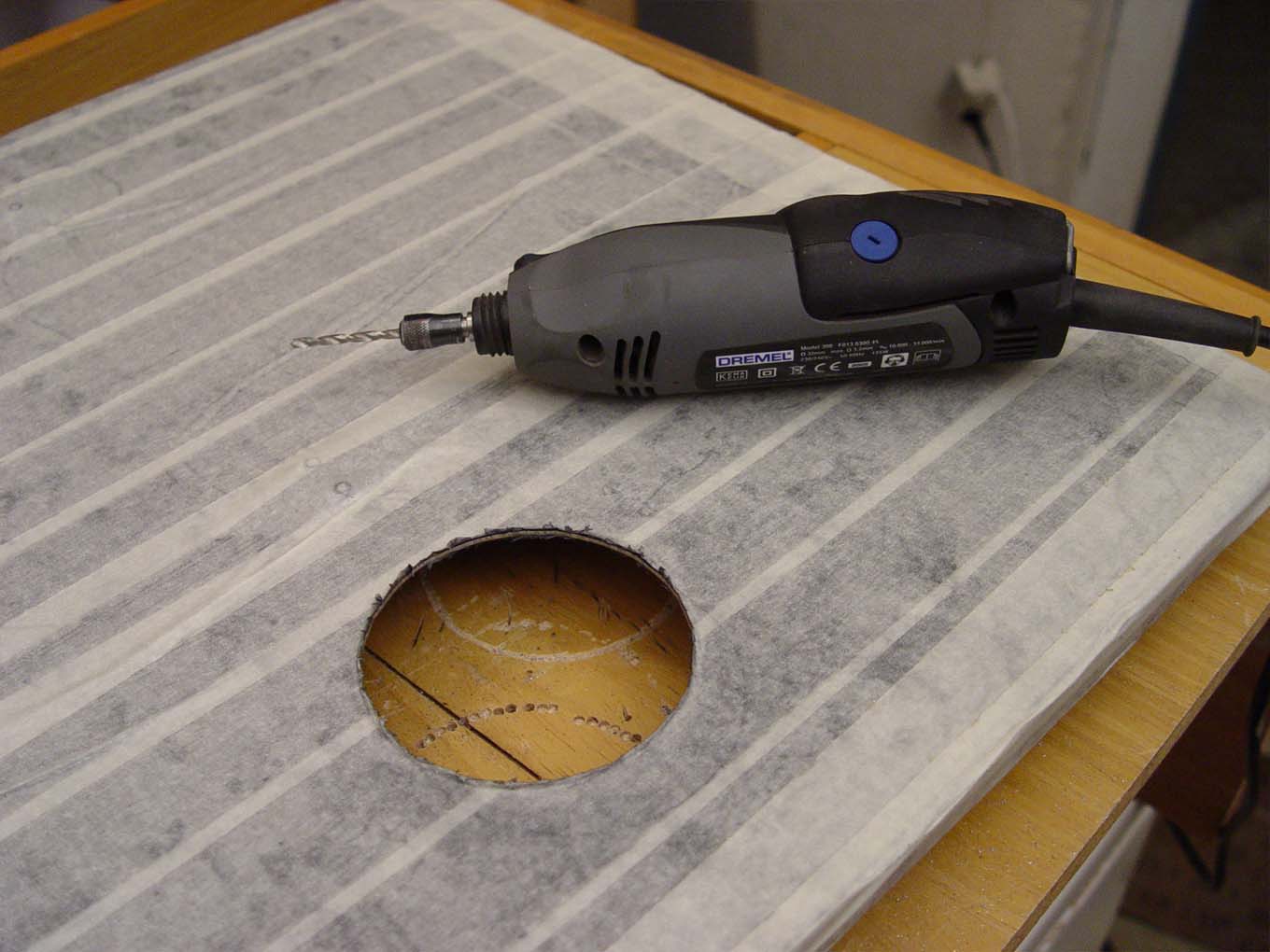

Da er prosjektet med hull til vanntanken ferdig







Da er hullet ferdig borret ut Ble utrolig rundt og fint





Tanken passet perfekt ned i hullet

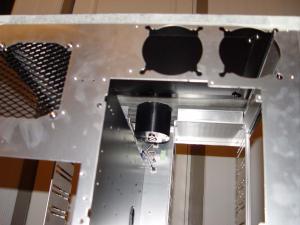

Ser veldig bra ut på Cuben også





Og ikke minst passer den perfekt, akkurat som tenkt, mellom rackene :!:







Neste nå blir å lage hullene til skruene som skal feste tankinnbyggingsplata til Cuben



Noen som har noen kommentarer?

[Ludogamer]

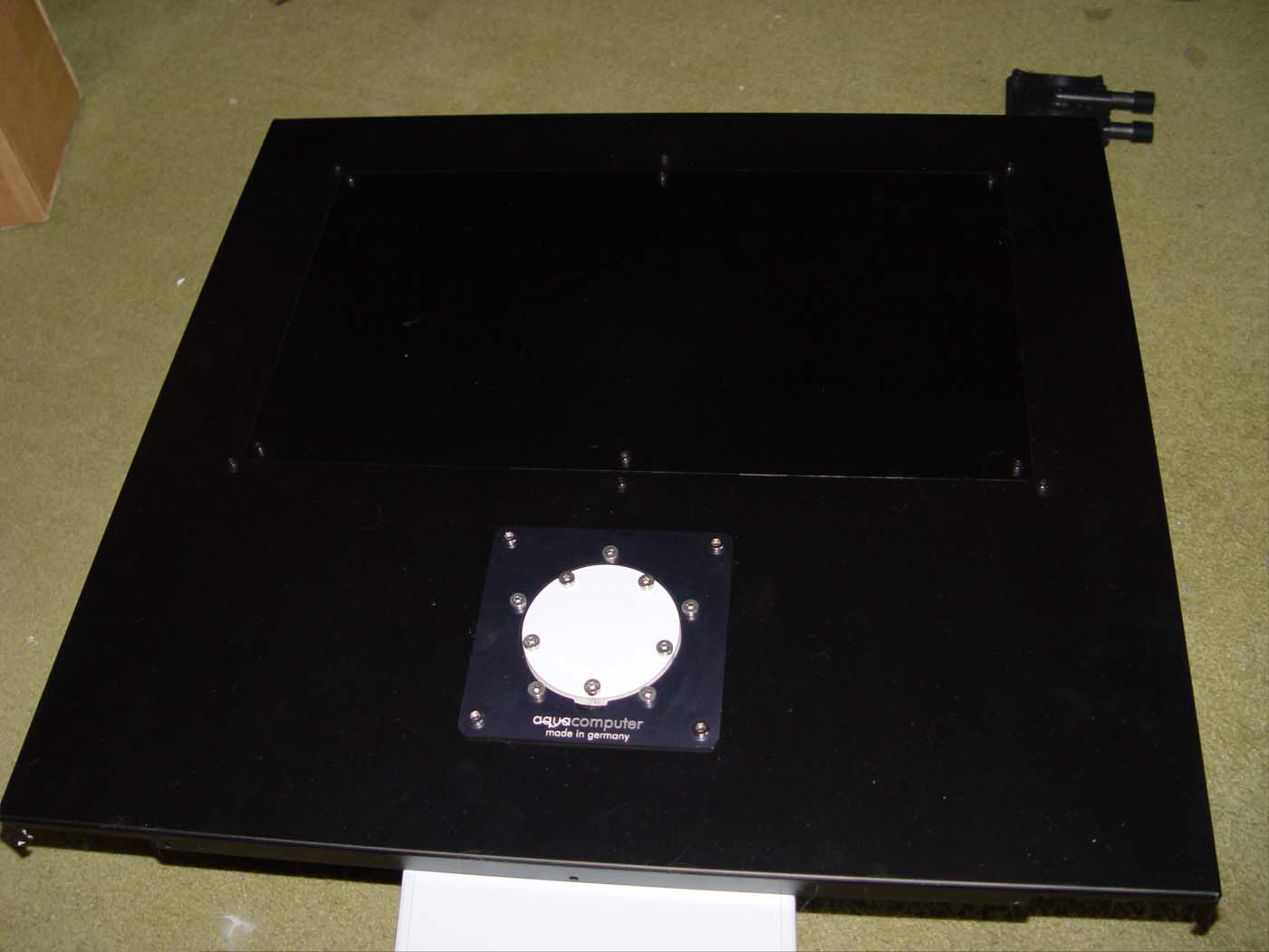

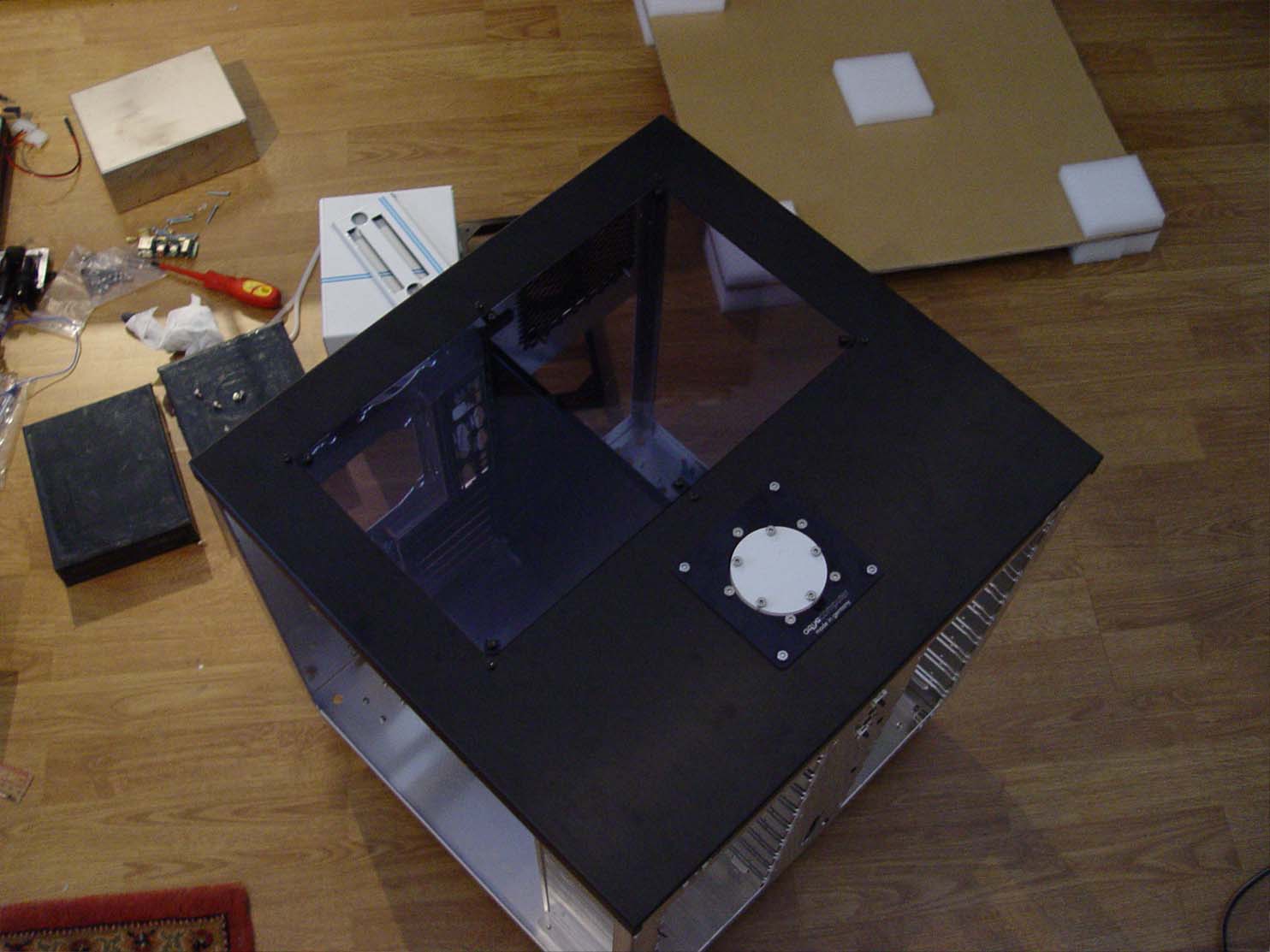

Her er topplata med vanntanken festet på

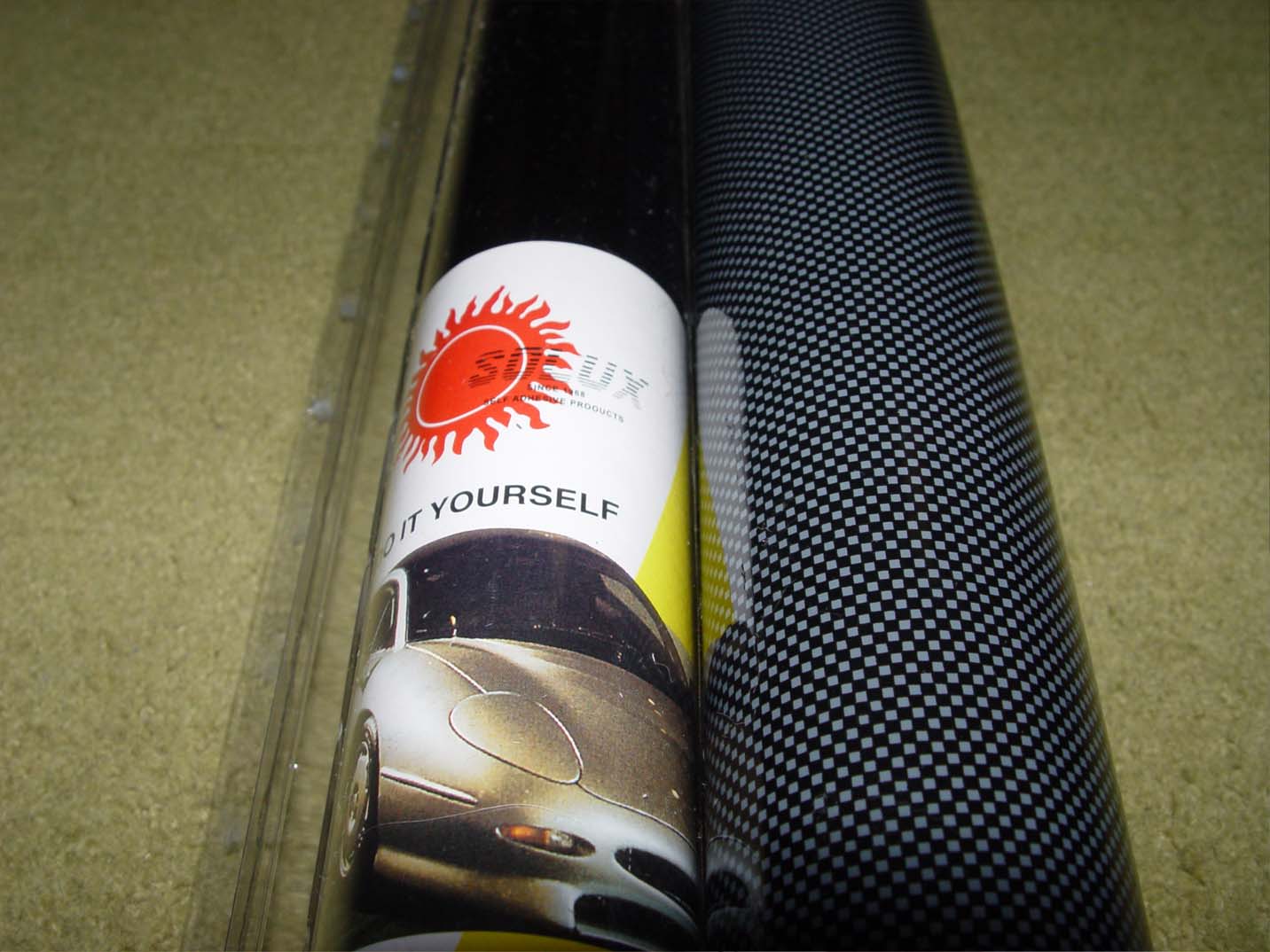

Kjøpte også sotingsfilm og karbonfilm i dag Skal sote plexiplata som skal sitte i toppen, og "gjøre om" CD-romen til karbon







Bestilte også pakken fra Microplex i dag Så er ikke lenge før ting begynner å ta ordentlig form nå





Kommentarer

[Ludogamer]

Liten update

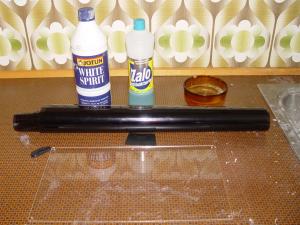

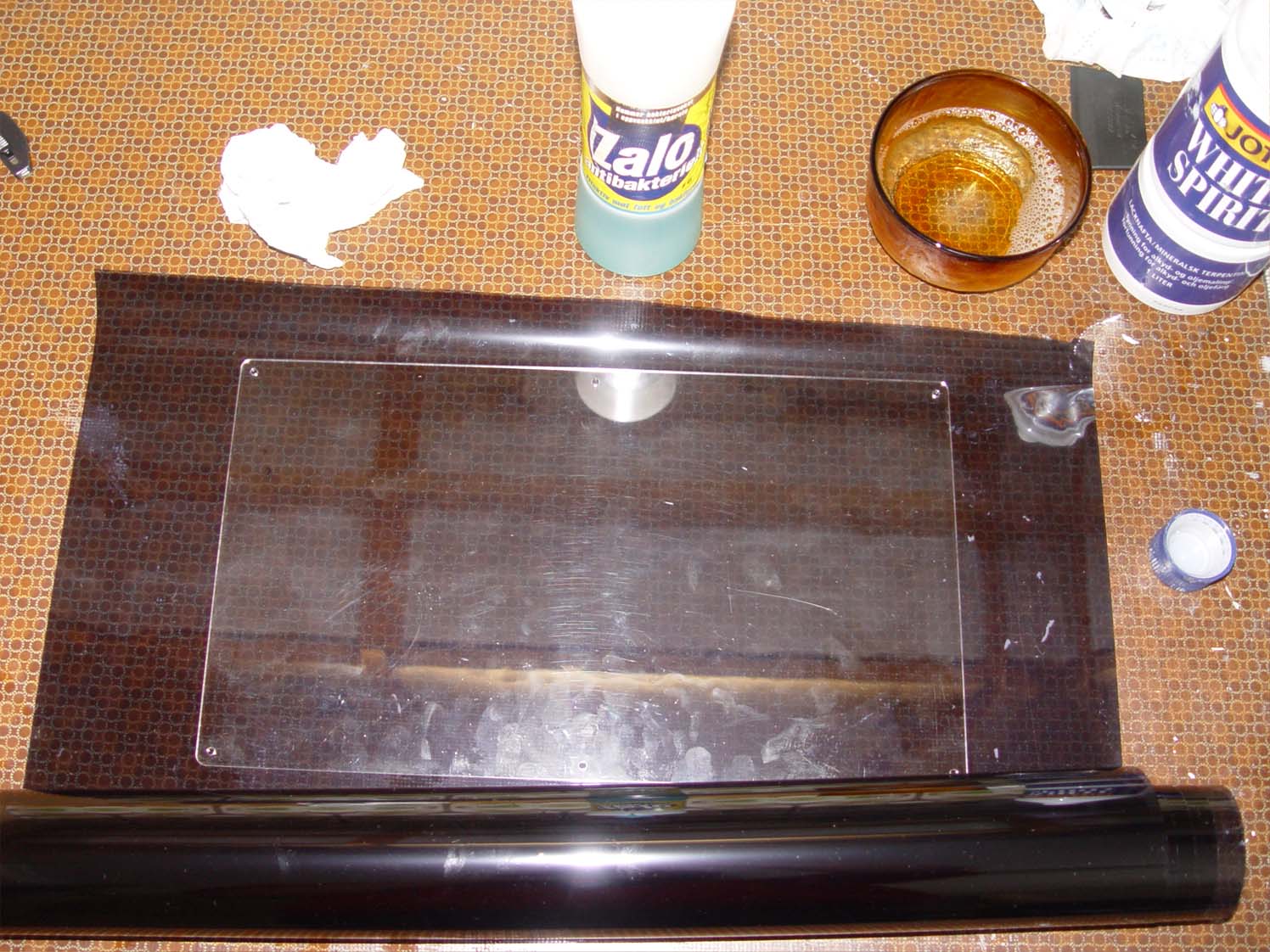

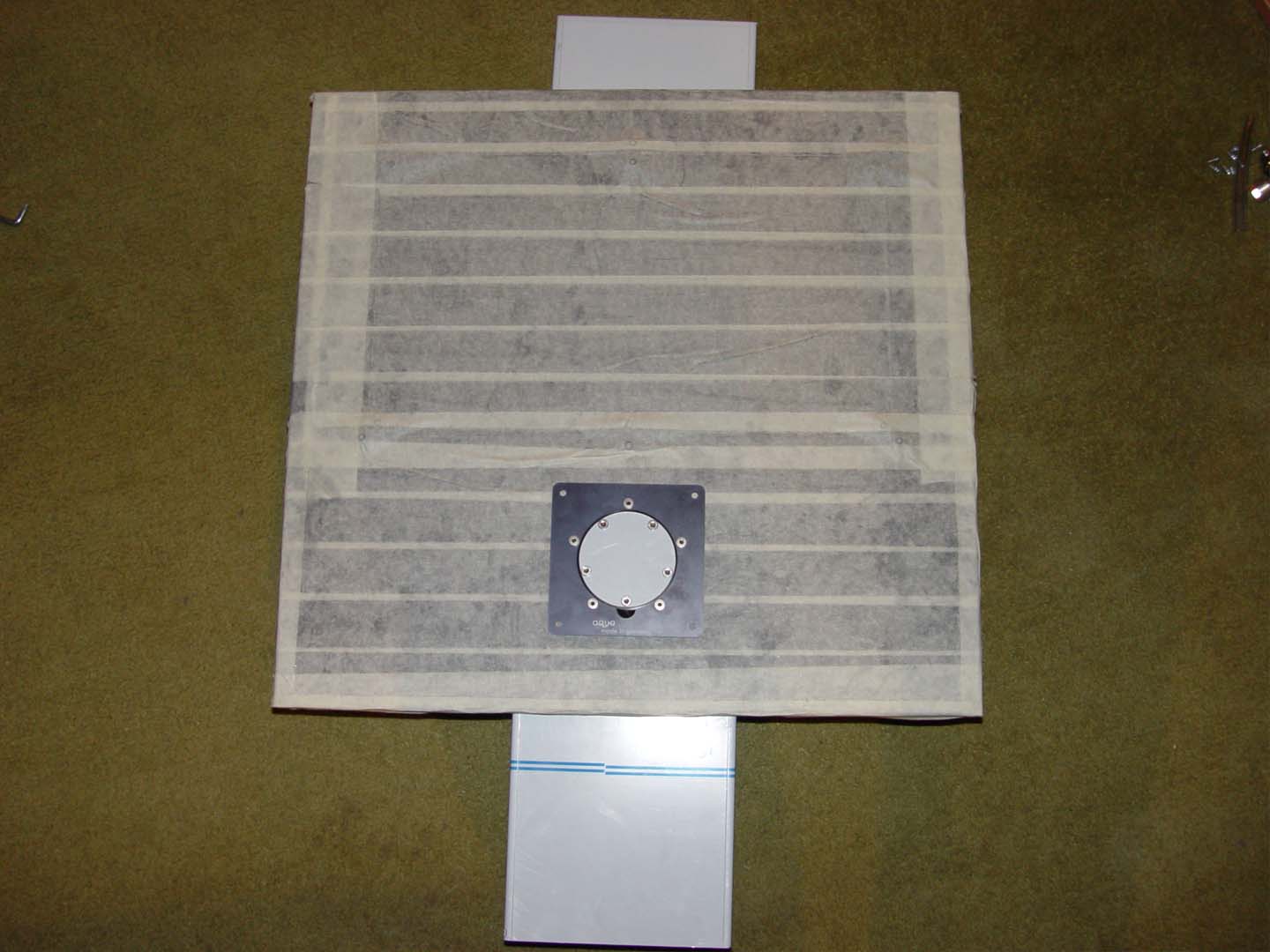

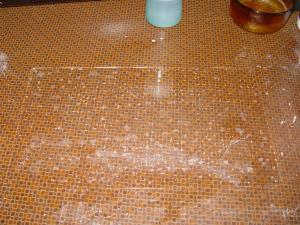

Soting av plexi



Fulgte denne guiden:















Kommentarer

Endret 25. februar 2007 av Ludogamer

[Ludogamer]

Liten udate:

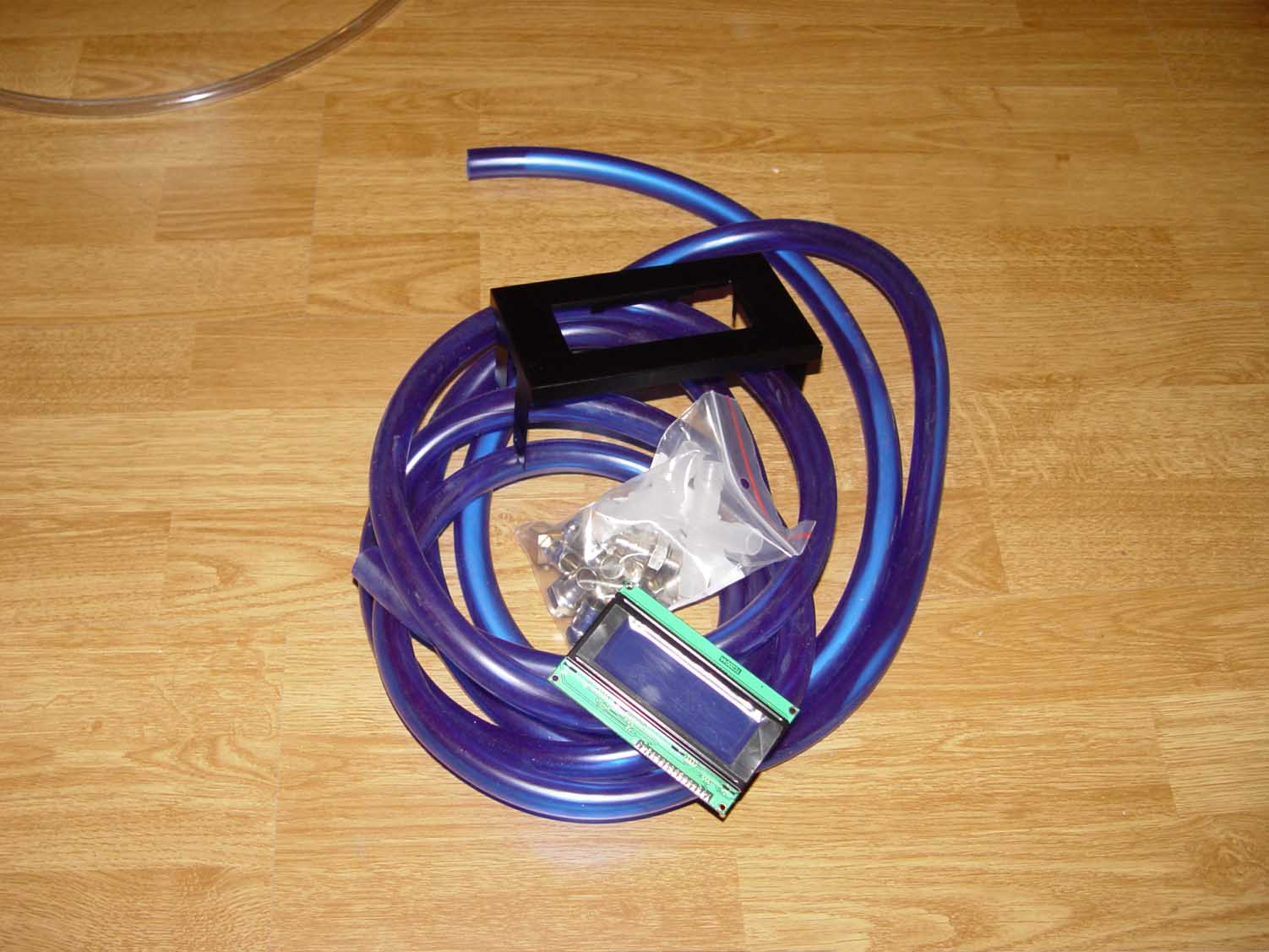

I dag kom pakken fra microplex

Slanger, nippler og LCD er nå klart til å settes i PCen

Det jeg venter på nå er det lille "overraskelsen" jeg har på lur er ikke noe jeg skal modde, men vil gjøre H2O Cuben litt mer spesiell





Hadde et lite problem med 1/4" nipplene, da de ikke hadde flere igjen av messing. Bestilte av plast istedet, men på de var gjengene for lange Fikset dette ganske enkelt da, med å ta en tapetkniv og kutte av noen mm funker fett med noen O-ringer



Jeg har en sunbeam lightbus som har blitt defekt av en eller annen grunn... bare èn styring som funker Så jeg har tenkt på en ting. Å ha en sånn styreenhet for lys er jo egentlig bare teit. Hvertfall for meg. Enten så er de på, eller så er de av. Og det trenger man jo bare noen vanlige knapper til.. Så derfor har jeg tenkt på å montere noen knapper foran på høyre side, så knappene stikker ut under kabinettet.. så det bare er å legge fingeren under fronten, og skru det av eller på Hva tror dere om det? Så kjøper jeg heller etterhvert en viftestyring. Ble utrolig dårlig å styre vifter på den lightbusen, da det kommer tikkelyder hvis den står på noe annet enn maks



Men hva synes dere om knappeidèen?



Endret 28. februar 2007 av Ludogamer

[Ludogamer]

Update:



Har ikke fått noen svar om hva dere syntes om knappeidèen min, men nå er det for sent å si noe uansett, for nå er det gjort

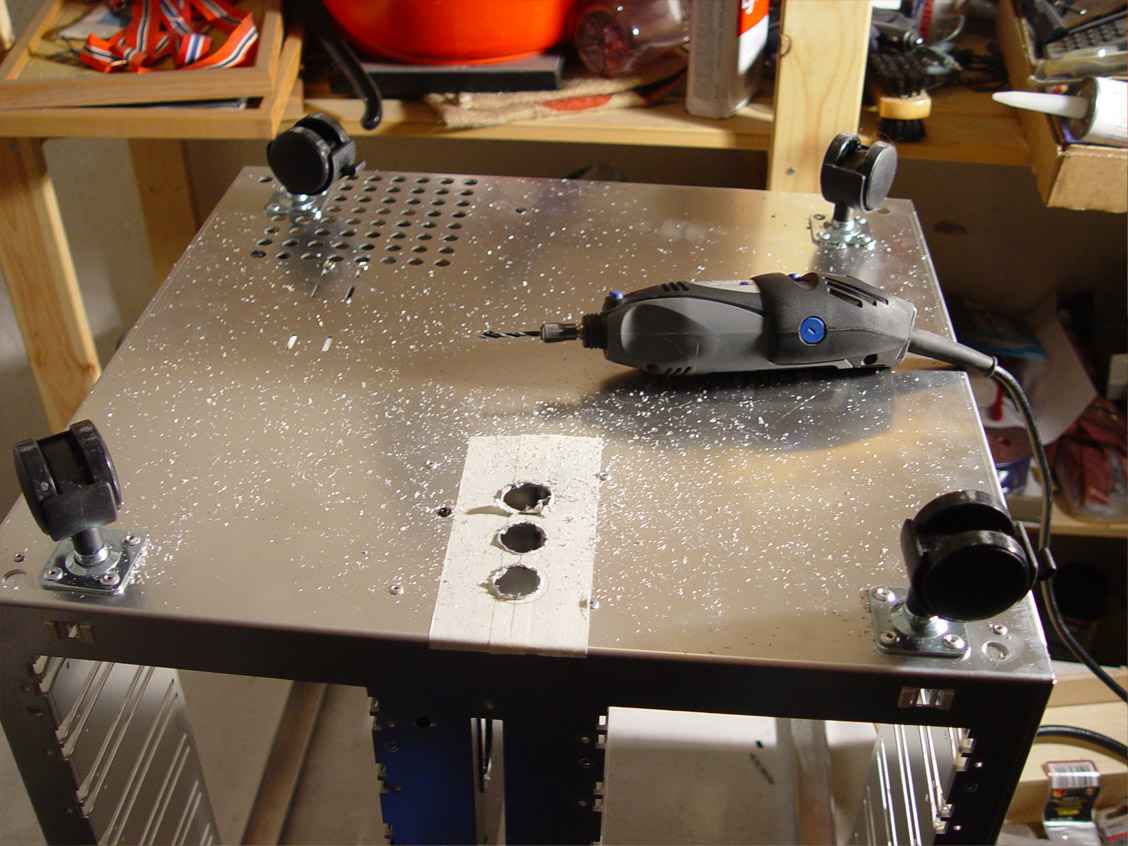

Her er jeg i full gang med å borre hull til knappene

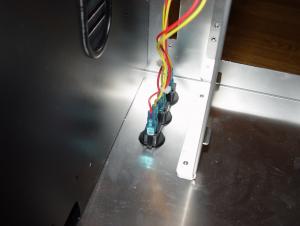

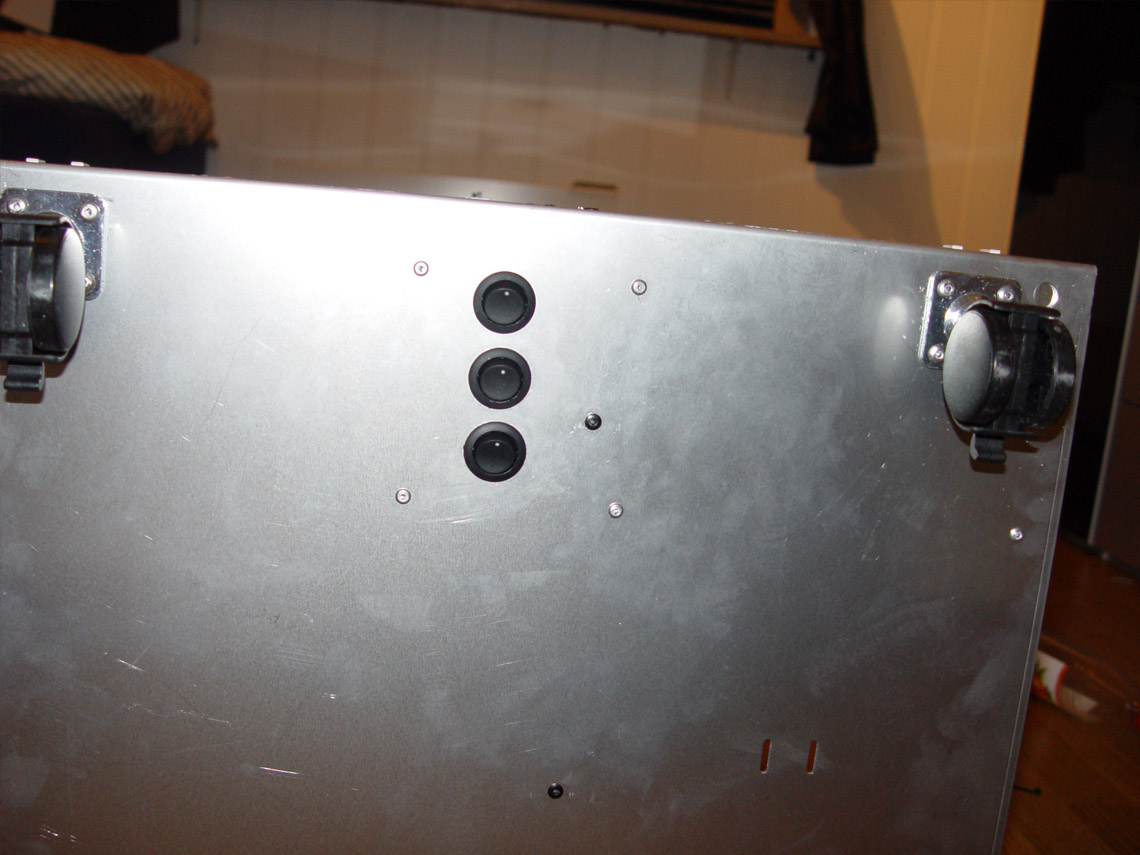

Og etter at de var tilpasset knappene satte jeg de på plass





De basset perfekt mellom HK brettet og racken på venstre side

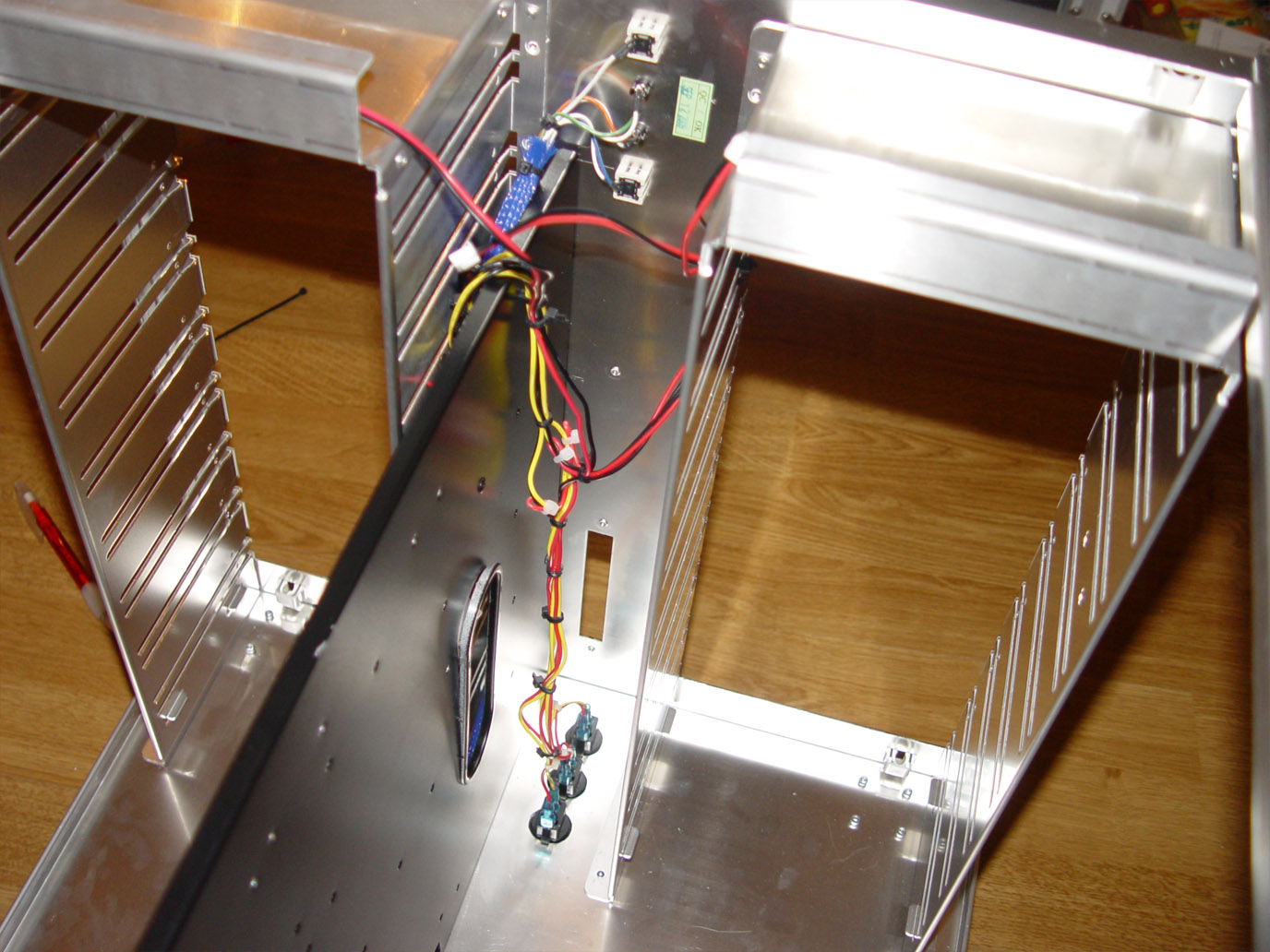

Så litt kabelrydding strømpa de ikke av den grunn at det kommer en feit vannslange foran, som vil skjule den. + at den ligger ganske godt gjemt bak racken







Selv ble jeg veldig fornøyd



Kommentarer

[Ludogamer]

Lien update:

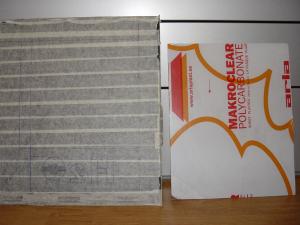

Fikk lexanen til sidedøra i dag Valgte lexan da det er mer motstandsdyktig mot riper Og tåler mer borring osv Plata er på 30*37..



Her ser dere også tegningene på sidedøra der jeg skal kutte







Kommentarer

Endret 8. mars 2007 av Ludogamer

[Ludogamer]

Sorry for at det ikke har blitt så mange updates i det siste, men var i bergen i helgen, så fikk ikke gjort noe da. Har også et prosjekt på skolen nå, og siden jeg vil trenge dataen en del kan det hende det tar litt tid før jeg får satt delene på plass..



Også lurer jeg på om noen av dere har noen idèer om hva mer jeg kan gjøre, som ikke koster så mye penger?



Har ikke mer å bruke nå, bortsett fra noe smått jeg må ha fra microplex



[Ludogamer]

En ussel liten update:

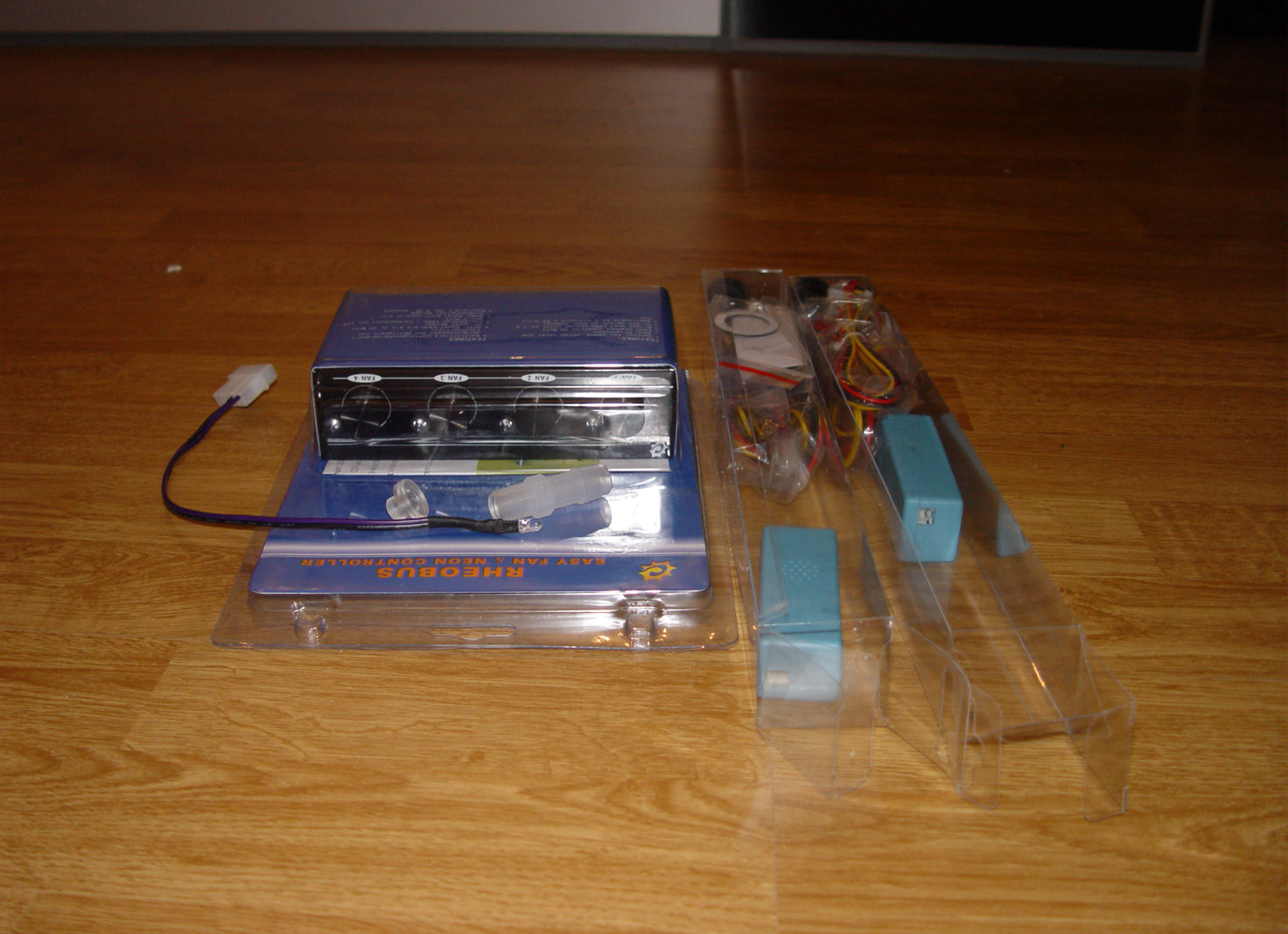

Dette var det siste småtteriet fra microplex



Da er snart det meste klart, må bare få tid til å gjøre alt sammen. Kommer nok til å sette sammen det meste før jeg lager ferdig døra. Gjør det fordi jeg prøver å få tak i en sånn kuttemaskin Har ikke så bra utstyr hjemme



Skal prøve å sette på litt ting, for å se hvordan ting blir seenes ut i dag, så legger jeg ut et par bilder, så dere kan se og kanskje hjelpe meg med hva som ser kulest ut



Sorry for små updates i det siste, men som sagt skal jeg prøve å få begynt litt utover nå



Kommentarer

[Ludogamer]

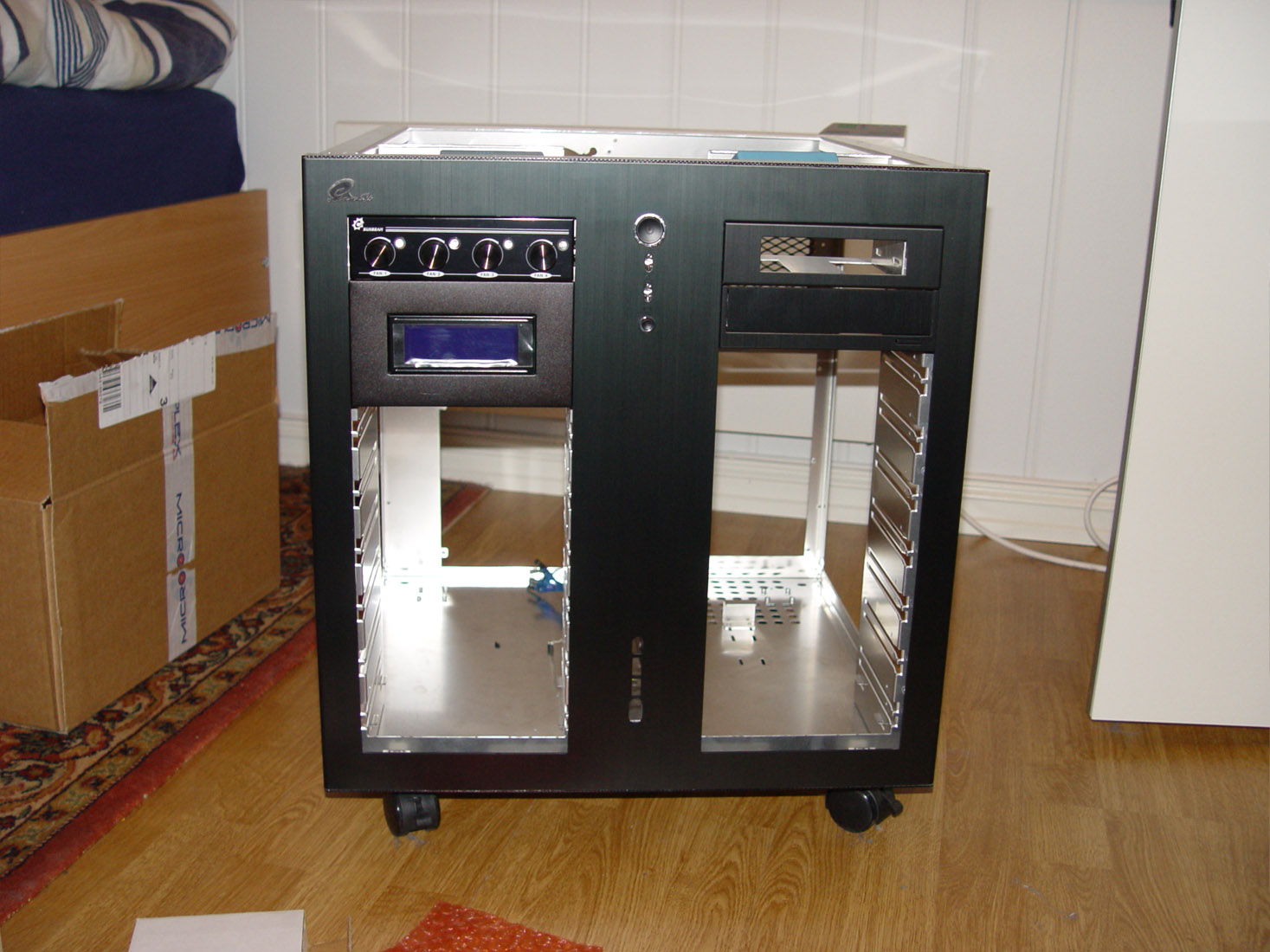

Dette er sånn jeg har tenkt til å ha det. Under LCD-skjermen kommer radiatoren, og under CD-romen kommer harddikskjølerene Tror det vil bli best sånn





Eller hva mener dere?



Kommentarer

Endret 21. mars 2007 av Ludogamer

[Ludogamer]

Lysmodul til pumpa:



Jeg satt å prøvde meg litt frem med lysmodulen til vanntanken, og fant ut at jeg måtte ha en sånn i pumpa også



Så jeg bestilte en til da jeg kjøpte flere basic-kit og viftestyringa fra microplex. Eneste problem var at det ikke var samme gjengestørrelse på lysmodulen og pumpa. Så derfor bestilte jeg en 1/4" plastikkgjenge til.

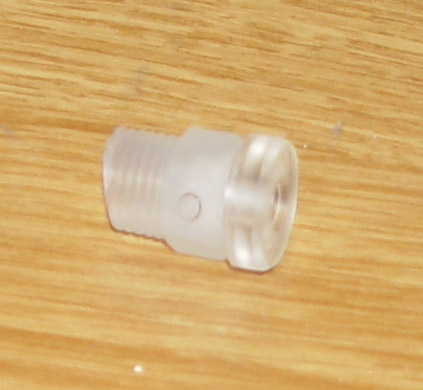

Så lagde jeg denne:



Det gjorde jeg så enkelt som at jeeg kappet av tuppen på en gjenge og presset inn lysmodulen. Den var faktisk så trang at jeg måtte banke den inn Men renner ikke ut noe vann hvertfall da

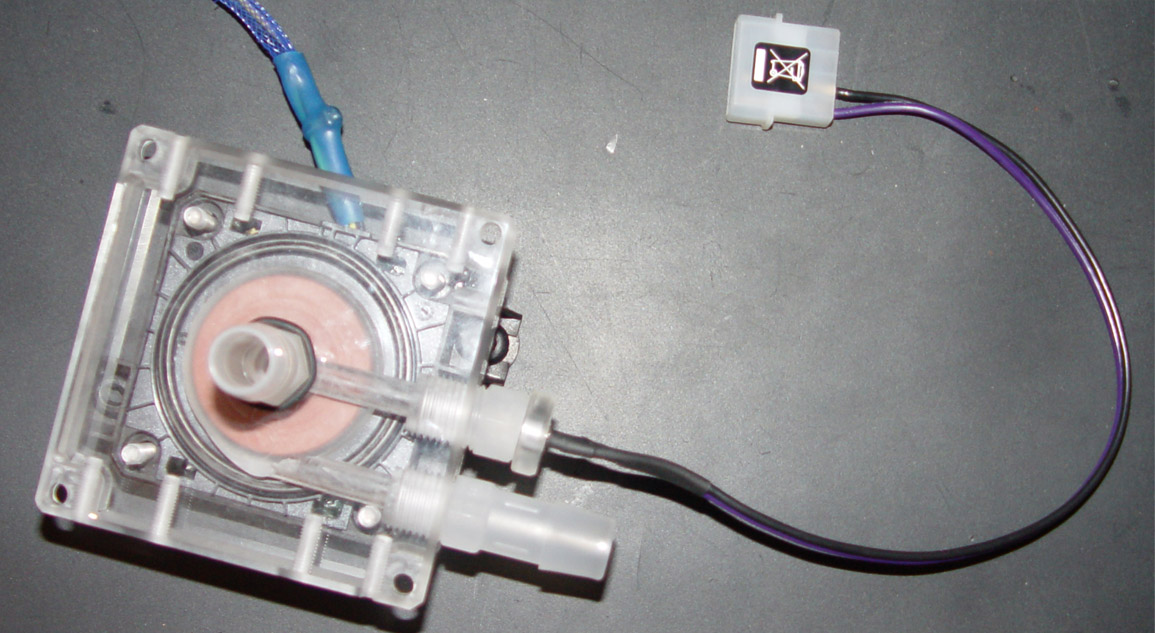

Så montrerte jeg den på pumpa:

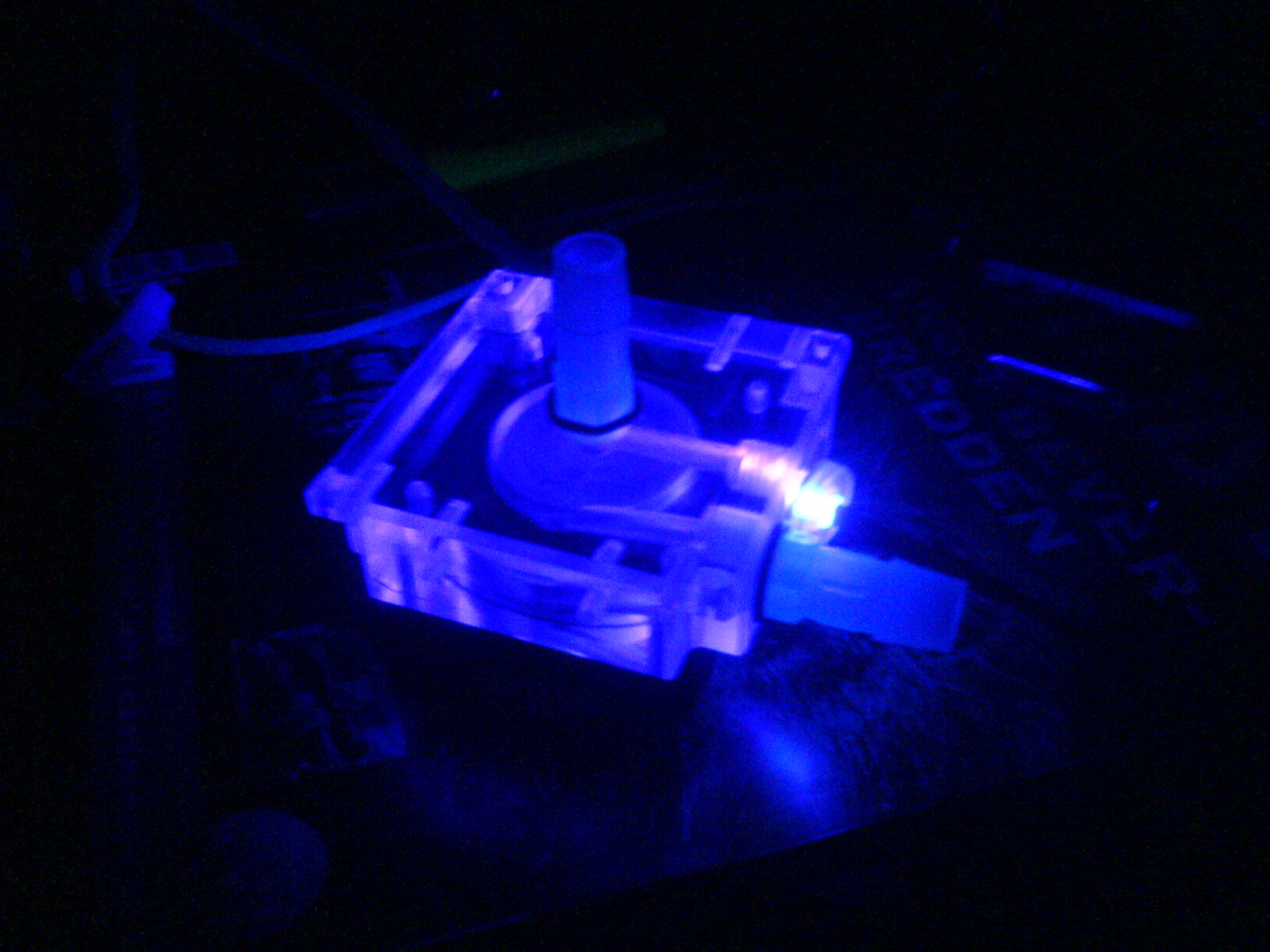

Koblet den til strømforsyninga og så at den fikk denne herlige effekten i mørke:





Gleder meg til prosjektet blir satt sammen



kommentarer

[Ludogamer]

Jeg lever!

Kanskje litt teit å lage en ny post av en så liten grunn som denne, men som sagt over er det et lite hint om et jeg lever og at prosjektet ikke er lagt ned

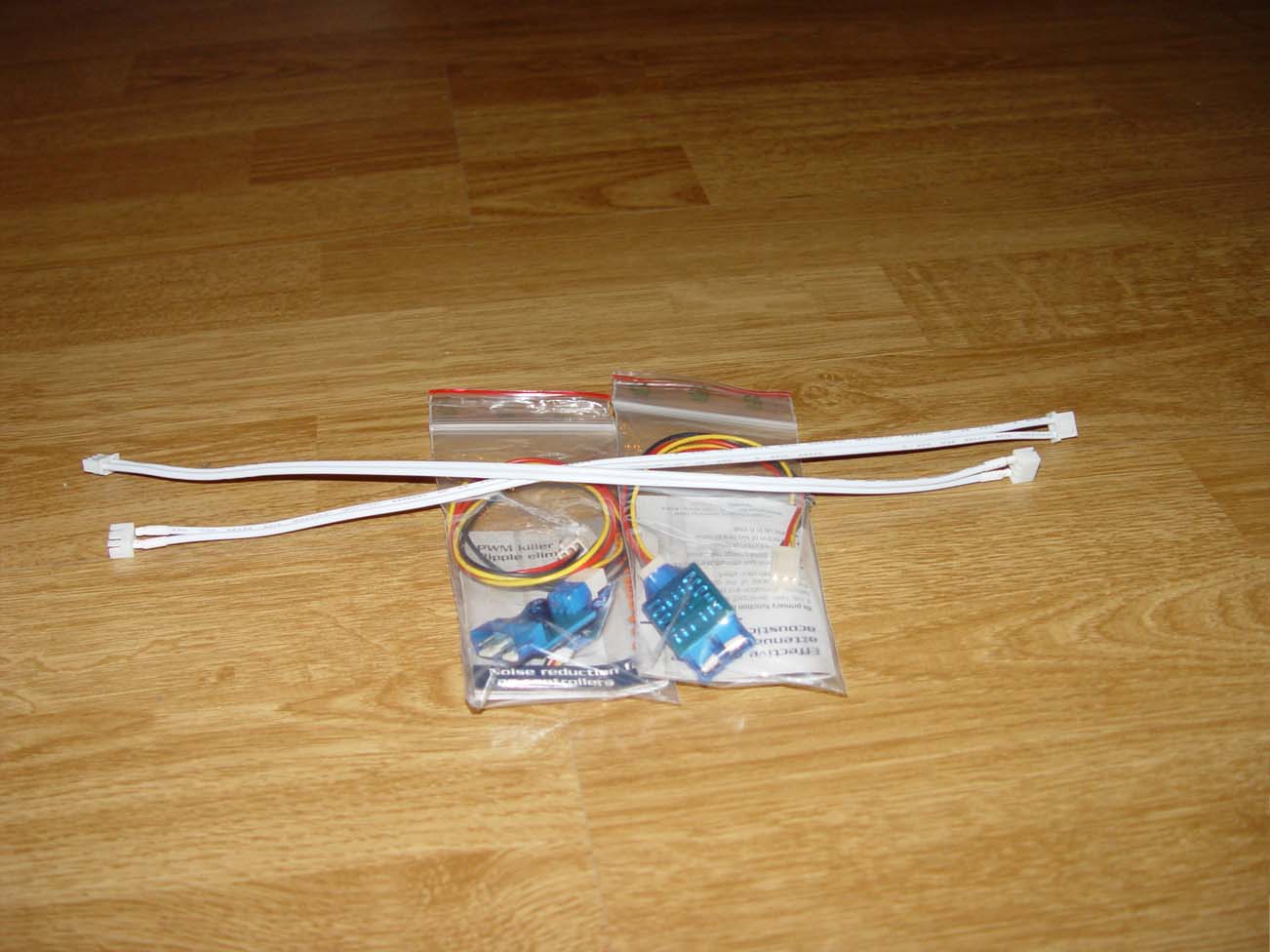

Jeg har akkurat fått to av disse og to av disse.



Det vil forhåpentligvis gjøre PCen så stille som det er mulig å få den, med den trangen for kjøling den har



Jeg vurderer også å kjøpe meg en ny skjerm.



Kommentarer
