Hvordan funker en komparator?

[Gyr0]

Jeg har helt glemt åssen den fungerer, trenger litt hjelp her Prøvde å finne no om det på nettet, men fant det ikke.



Er det spenninga på - minus(eller pluss) spenninga på + som den sender ut? uggint..



Noen som kan gi meg en forklaring?

[Bassmus]

Jeg har helt glemt åssen den fungerer, trenger litt hjelp her   Prøvde å finne no om det på nettet, men fant det ikke.



Er det spenninga på - minus(eller pluss) spenninga på + som den sender ut? uggint..



Noen som kan gi meg en forklaring?

7529429[/snapback]

Det er ingen av delene. Den sammenligner spenningen på pluss-inngangen med spenningen på minus-inngangen. Dersom spenningen på pluss-inngangen er større enn på minus-inngangen, blir spenningen på utgangen lik Vs+ (positiv spenningstilførsel). Og motsatt, dersom spenningen på pluss-inngangen er mindre enn på minus-inngangen, blir spenningen på utgangen lik Vs- (negativ spenningstilførsel).



Du kan lese mer om det på Wikipedia: http://en.wikipedia.org/wiki/Comparator

[Gyr0]

okai, den skjønte jeg Men kunne du forklart hva komperatoren blir brukt til her?

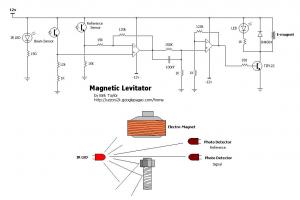

Det er en kobling mellom utgangen og minus med en 120k motstand mellom. Det betyr jo at når komperatoren får spenning inn på pluss så sender den 12v ut og rett tilbake til minus. Da blir det jo likt, 12v på både pluss og minus. Sender den ut +12v eller -12v da?



Husker jeg hadde om det på skolen, men det er et vagt minne nå



Endret 18. desember 2006 av zyfah

[Dr_VingTor]

hmm...

du vil vell ikke få samme spenning på de to inngangene her. Tilbakekoblingen er jo en spenningsdeler også (antar at det ikke går strøm inn i inngangene), så spenningen vil alltid bli mindre enn 12 volt?



btw: sikker på at det ikke er opamper? (Har på følelsen at det er komparatorer jeg også, men...)



må se litt mer på den og se om jeg ser hvordan den virker...

[Pingla]

Ingen av opamp-koblingene du viser til er en komparatorkobling. En komparatorkobling har ikke en tilbakemeldingsmotstand. Den til venstre er en differensialforsterker-kobling og den til høyre er en ikke-inverterende forsterkerkobling.



Mer om ulike koblinger her: http://en.wikipedia.org/wiki/Operational_a...er_applications

[Nerf]

okai, den skjønte jeg Men kunne du forklart hva komperatoren blir brukt til her?



Det er en kobling mellom utgangen og minus med en 120k motstand mellom. Det betyr jo at når komperatoren får spenning inn på pluss så sender den 12v ut og rett tilbake til minus. Da blir det jo likt, 12v på både pluss og minus. Sender den ut +12v eller -12v da?

7532217[/snapback]



Den 120k resistansen er der for å hindre at forsterkningen blir for høy.



Husker jeg ikke 110% feil iallefall...

[Dr_VingTor]

Trur nok de to andre her muligens har rett, jeg kan i alle fall ikke se hvordan kretsen skal virke om det er komparatorer (men det er nok mulig å lage en kretse med komparatorer også, men ikke slik).

[Pingla]

Den 120k resistansen er der for å hindre at forsterkningen blir for høy.

Den 120k motstanden, sammen med 15k motstanden gir forsterkningen lik 8 på den venstre opamp'n. Spenningsdifferansen mellom + og - blir således forsterket 8 ganger.



En komparatorkobling mangler 120k motstanden og man kan da si at tilbakemeldingsmotstand er uendelig noe som vil gi uendelig forsterkning, altså maks utgangsspenning i enten positiv eller negativ retning avhengig av inngangsverdiene og påtrykt spenning på opamp'n.



Forsterkerkoblingen til høyre har en forsterkning på 120k/1k=120.

[drKeno]

Hei,



Her har du en side som skulle gi deg svar, pluss at den gir deg litt å se på innen en rekke andre koblinger også...



http://www.falstad.com/circuit/index.html



mvh

Jan Magne
