Bilder av deres servere

[Mortis360]

Det har skjedd en del med VMWARE ESXi serveren min, har blant annet byttet kjøler, nettverkskort og strømforsyning siden de siste bildene her.





ESXi ier installert på USB-pennen.





Komponenter:

• MB: Gigabyte GA-880GM-USB3
• CPU: AMD Phenom II X6 1055T
• RAM: Corsair XMS3 PC-10666DDR3 16GB
• GPU: Integrert
• PSU: Corsair CX430
• HDD: Samsung SpinPoint F3 1TB
• Ethernet: HP NC380T
• OS: VMWARE ESXi


Endret 9. februar 2012 av Mortis

[Imsochobo]

Har ingen gode bilder, og skammelig hvordan det ser ut uansett!



Men:

Cisco 3825

Cisco 2940 (bare for lab, blir ikke brukt i noen som helst sammenheng)

Cisco SLM2008, synd å kalle dette cisco, er linksys 8port gbit

HP Procurve 1810G 8 port gigabit.



NAS:

Openfiler 2.33

8GB DDR2 800mhz ECC

PHenom II 2 GHZ 45W

Sw raid (har cpu kraft så )

Intel SSD raid 5 - 3x160GB for vmware.

3x Samsung 500gb 7200rpm spinpoint (vmware)

3x samsung 1000gb 7200rpm spinpoint

4x 1,5 tb WD black comming up

Cheiftech drev og kabinett 19" rack

dual intel gbit

Dual BCM5706 gbit

REaltek onboard gbit for emergency?



Vsphere 5

Vmware ESX1.

Asus 880G-vm

16gb kingston 1333 mhz.

3x intel gbit nic (vmotion, san/lan, san/lan)

PHII 1055T 2.8ghz 6 core

200W psu

OS fra kingston 2gb minnepenn



Vmware ESX2

DFI LP JR790GX M2rs

PHII 940 3ghz quadcore

8gb 1066 mhz DDR2

3x gbit i samme konfigurasjon



2U rack kabinett godtas med TAKK!



Meste skal oppdateres iallefall

OS fra kingston 2gb minnepenn

Endret 7. februar 2012 av Imsochobo

[cruzader]

Har nå bestilt 10stk;

HP 1U

2x quad 1,86ghz low voltage (50w pr cpu)

8gb ddr2 ecc

1x 160gb sata hot swap (+1 blanking)

komplett rail kit



Samt en lot på 64x 2gb brikker for oppgradere de til 16gb

Blir et vakkert syn når de kommer



Heller mot beholde gjerne 4stk siden de med low voltage cpus ikke trekker så mye.

2stk for filservere med 32x sata i das kabinetter bak hver med replikering.

2stk som en esxi resource pool for 16x1,86 32gb ram

Endret 12. februar 2012 av cruzader

[Ascubal]

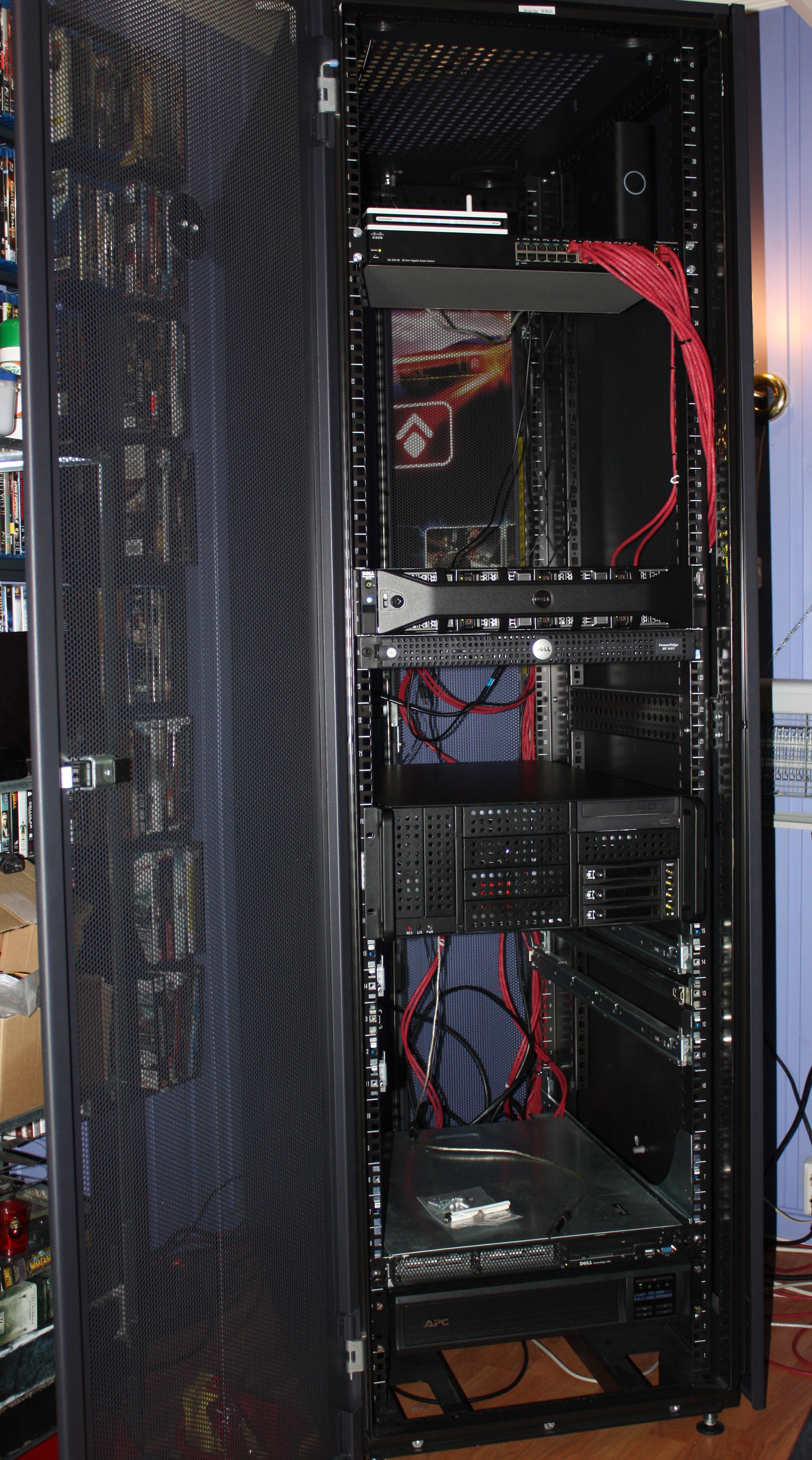

Da har man skaffet seg et nytt rack kabinett og satt inn gamle maskina der. Den skal i hovedsak brukes til å spille av filmer lagret i ISO format. Har kun fått montert 3 disker der, og dessverre er det 3 stk halvstabile Seagate et eller annet på 500 GB satt i RAID 5. Ellers er det en Intel Dualcore E6600 og 4 GB RAM.



Det er litt kabelrot, men har igrunn ikke helt giddi og tatt tida med å fikse alt.



Øverst på venstre side her sitter en liten antenne samt en kabel opp til en større antenne i taket for å gi meg litt bedre Wifi dekning.

[j--]

Noen her som har bygget eget rack i MDF? Er i tenkefasen selv angående det, og har opprettet tråden "Planlegger bygging av 19" støydempet rack i MDF. Innspill ønskes.". Om noen har noen tanker/erfaringer rundt det så svar gjerne opp tråden min. Lover å knipse bilder til denne tråden om det blir noe av bygginga. Skal ihvertfall en VM-server inni racket!

[Mortis360]

Her er NAS'et mitt, bygd i ett Fractal Design Array R2, med Fractal sin 300W SFX strømforsyning.



Denne saken kjører FreeNAS 8.0.3 nå, med seks 2TB disker, tre av disse er WD Green, og tre Seagate Barracuda, WD'ene skal byttes ut til Seagate iløpet av sommerenT.

Kjører diskene i RAID-Z2, noe som gjør at to av disken er reserve. 12TB totalt, 7,8 av disse kan brukes. FreeNAS er installert på en 4GB minnepenn.



Komponenter:

• MB: Zotac H67ITX-C-E
• CPU: Intel Core i3 2100T
• RAM: Kingston ValueRAM DDR3-PC10600 8GB
• HDD 1-3: Seagate Barracuda 2TB (ST2000DM001)
• HDD 3-6: Western Digital Caviar Green (2TB WD20EARS)
• Ethernet: Intel Pro/1000CT (EXPI9301CT)
• OS: FreeNAS 8.0.3 (X64)




Fronten av kabinettet.

Baksiden av kabinettet.

Sett ovenfra, uten lokk.

Skrudd bort strømforsyningen, for å ta bilde ned mot hovedkortet, og bakenden av diskene.



- Mortis

Endret 22. februar 2012 av Mortis

[tingo]

FreeNAS er installert på en 4GB minnepenn.

Av nysgjerrighet: har du minnepennen eksternt, eller har du funnet en måte å ha den internt på?

[Nizzen]

ASUS P9X79 WS har f.eks usb port direkte på hovedkortet for å ha f.eks windows install og drivere alltid med seg. Genialt.











[Mortis360]

Av nysgjerrighet: har du minnepennen eksternt, eller har du funnet en måte å ha den internt på?

Minnepennen ligger inni kabinettet, jeg fikk tak i en kabel som går fra intern USB-header til en normal USB kontakt.



- Mortis

[LithitiumS]

Gjerne ikke riktig tråd, men føler det blir unødvendig å opprette en tråd bare for å stille et enkelt spørsmål.



Spørsmålet er følgende: Er det mulig å plassere et rackskap ute i garasjen, uten at serverne skal rammes av kondens?

Garasjen er vind og vanntett..

[siDDis]

Du kan fint ha den der ja, men går straumen så ville eg tatt den inn i varmen igjen og la den tørke før eg ville ha starta den.

[Mr. A]

Gjerne ikke riktig tråd, men føler det blir unødvendig å opprette en tråd bare for å stille et enkelt spørsmål.



Spørsmålet er følgende: Er det mulig å plassere et rackskap ute i garasjen, uten at serverne skal rammes av kondens?

Garasjen er vind og vanntett..



Ikke at jeg er noen ekspert på området, men jeg ville ha unngått det med mindre du har et eget lite rom inni garasjen. Kommer fort en del fuktiget inn når bilen tar med seg snø inn.

[[Infected]]

Da har man skaffet seg et nytt rack kabinett og satt inn gamle maskina der. Den skal i hovedsak brukes til å spille av filmer lagret i ISO format. Har kun fått montert 3 disker der, og dessverre er det 3 stk halvstabile Seagate et eller annet på 500 GB satt i RAID 5. Ellers er det en Intel Dualcore E6600 og 4 GB RAM.



Peeent rack Ascubal! Hva er spesifikasjonene paa de Dell serverene?





Spørsmålet er følgende: Er det mulig å plassere et rackskap ute i garasjen, uten at serverne skal rammes av kondens?

Garasjen er vind og vanntett..



Ingen problemer aa ha ett rackskap i garasjen, men er litt faktorer som spiller inn her, som siDDis nevner er kulde en meget viktig faktor i det hele, spesielt under oppstart, og om maskinen er veldig kald kan det fort oppstaa kondens..



Fuktighet har ogsaa endel aa si. Det er ikke tvil om at utstyret vil leve en stund uansett, men blir det veldig kaldt og om temperaturene gaar veldig mye under 10 grader eller kan komme helt ned mot frysepunktet ville jeg nok tatt litt forhaandsregler. Men i og for seg skulle ikke utstyret ta noen videre skader av selv dette om det skjer mens det er operativt og fuktigheten er lav..



Men.. spesielt harddisker og UPS batterier kan potensielt bli litt troblette og faa forkortet levetid om temperaturene blir veldig mye under 10 grader.. Kjop ett traadlost termometer med fukt/humiditymaaler fra feks. Clasern og la det staa der i ett par dager/uker og se hva temperaturer og miljo du har der ute.



Om det er en lukket garasje og det har et relativt greit og stabilt miljo, og den er beskyttet fra vaer og vind er en halv-kald garasje nesten det optimale stedet aa ha ett rack'et staanede

[-alias-]

Oppdatering med 2 nye folding servere i 2012

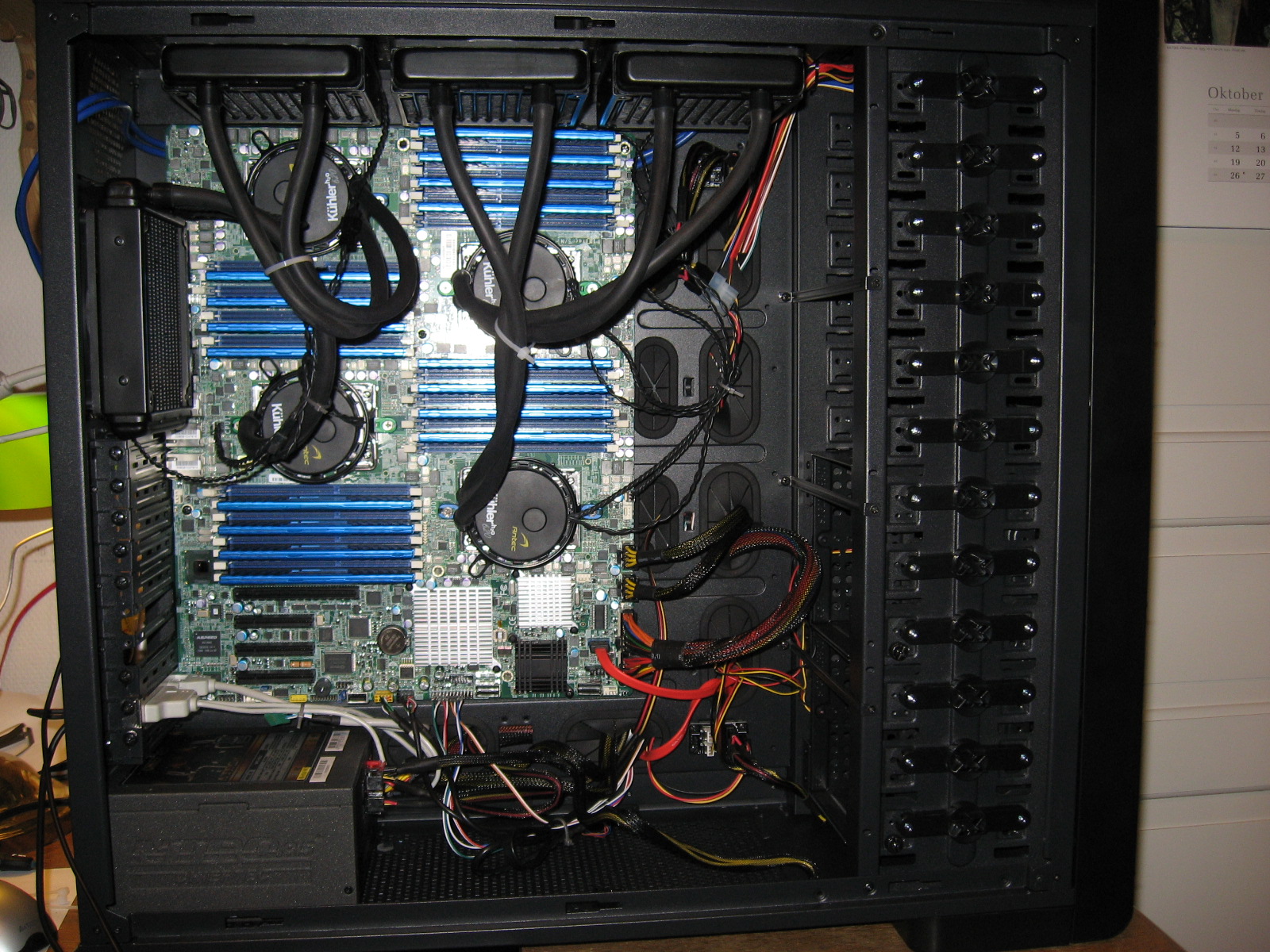

G34 foldingrigg, består av Tyan S8812 MB, 4 x Opteron 6272 og 64GB 1600MHz RAM i et Xigmatek Elysium HPTX fulltower.



Og en SR-2 foldingrigg bestående av EVGA SR-2 MB, 2 x Xeon 5645 og 24GB 1600MHz RAM i et Xigmatek Elysium HPTX fulltower.

CPU-kjøling for begge er veskekjølere fra Antec som må modifiseres litt for å passe G34 riggen.

Endret 24. februar 2012 av -alias-

[Trost]

FreeNAS er installert på en 4GB minnepenn.

Av nysgjerrighet: har du minnepennen eksternt, eller har du funnet en måte å ha den internt på?



visst du vil ha minnepenne internt kan du bruke en av disse. har selv gått til innkjøp av en men han ikke tatt den i bruk enda.



Motherboard 10Pin Header (2X5) to 2 USB 2.0 A-Type Port



2 Port USB 2.0 A Female to 10-Pin (2X5) Motherboard Header Internal Adapter

[tingo]

visst du vil ha minnepenne internt kan du bruke en av disse. har selv gått til innkjøp av en men han ikke tatt den i bruk enda.



Motherboard 10Pin Header (2X5) to 2 USB 2.0 A-Type Port



2 Port USB 2.0 A Female to 10-Pin (2X5) Motherboard Header Internal Adapter

Nyttig - takker!

[Mortis360]

Jeg har noe liknende denne i boksen min.



- Mortis

[hvakrg]

Kopierer innlegget mitt fra ServeTheHome.com forumet, er på engelsk, men gidder ikke oversette, har bare to bilder, men viser det viktigste.



Note: Since I've been building this server over the last year there is probably new hardware out that that is better then the one I've built my server with





As I just finnished my expansion chassis for my new file server I thought I'd do a little writeup of my current file server that I spent the better part of 2011 building. The reason it too so long is that I had to buy parts over several months, and I also had to wait for a drive extender-replacement to be released for WHS 2k11.



Setup:





Main chassis:



• Chassis: Norco RPC-4020 (about $300 now but I had it from my previous file server)


• Motherboard: SuperMicro X8ST3-F (about $350)


• PSU: Corsair AX 850 (about $150)


• CPU: Intel Xeon E5506 (about $250)


• Memory: 4GB Corsair (about $50)


• SAS-controller: IBM ServerRaid M1015 x 3 (about $80 a piece)


• Also the motherboard has 2x4 port sas connectors on it with a LSI 1068e chip.


• 1x SFF-8087 to SFF-8088 PCI bracket with 2 ports similar to this. But different brand. (about $50)


• OS Drive: OCZ Agility 3 60GB SSD (about $100 but I had it already)


• Storage: Samsung 2TB drives x 20




Total: about $1500 + storage







(Photo of the hardware in the main server)





Expander chassis:





• Chassis: Norco RPC-4220 (about $350)


• PSU: Ace Outburst 550W (about $100)


• Power controller: Supermicro Storage On/Off PWR Control Board (about $50)


• SAS expander: Intel RES2SV240 (about $250)


• 1x SFF-8087 to SFF-8088 PCI-bracket with one port. (about $30)


• Storage: Samsung 2TB drives x 8






Total: about $780 + storage









(Photo of the hardware in the expander chassis, the SuperMicro Powerboard is the little green card in the top left corner.)



The main chassis is connected to expander chassis with a SFF-8088 cable.





Software:





• OS: Windows Home Server 2k11


• Drive pooling: Drive Bender








Story:





I previously had a 40TB fileserver running Windows Home Server v1, but it was running low on space, and it was lacking expansion posibilities, so with WHS 2k11 coming out I decided it was time to build a new server that was more future proof.



Since there was alot of questions around WHS 2k11 and it's lack of a drive extender technology, I decided to look for a motherboard that had good OS-support, and since I wanted alot of expansion posibilities I also needed alot of PCI-E slots. With those conditions the SuperMicro X8ST3-F was a good choice since it had good OS-support, 4 PCI-E slots and in addition to that it had the onboard LSI 1068e.



The downside to that motherboard is that it has a 1366-socket, which means CPUs are a bit more expensive.



After getting the motherboard I looked around more at what operating systems were out there, and what storage-posibilities they had.



My starting options were ZFS, Raid or drive pooling, but after some thinking I decided to drop both ZFS and Raid since I don't really need the extra speed I can get from those options compared to drive pooling. And I didn't want to "lose" storage space to raid-overhead.



At this point I had two OS-options 1) Windows Home Server and 2) Amahi Home Server, but after finding out that I had to first install Fedora and then install Amahi ontop of that I went with Windows Home Server 2k11, and wait for drive pooling solutions from 3rd party developers.



As I was assembling my server during the first half of 2011 There were 2 products that were officially under development, Drive Bender and StableBit Drivepool, Drive Bender was the first to market, and Stablebit Drivepool is still not out beta so the choice was made for me.



In December a third option showed up with Ldisk, but that's not completed yet either, I might end up moving to one of those later if they're better but so far I'm happy with Drive Bender.



The story behind the rest of my hardware isn't that complex really.



• The CPU was chosen because it was the best Xeon CPU I could afford on that socket.


• The IBM ServerRaid M1015 was chosen after looking at the LSI Megaraid Sas 9240-8I, which is basically the same card but more expensive, so thanks to PigLover at ServeTheHome.com I ended up with the M1015 instead.


• The Intel RES2SV240 SAS expander was chosen since it was cheap, supported enough drives and had support for 6Gbps as oposed to the HP expander, and it also has enough poorts to populate a 20-drive chassis.


• The Norco chassis were chosen since they're good value for the money


• The SuperMicro Powerboard was chosen as it was cheap and did the job it was supposed to do.


• The Ace PSU was chosen after getting it recommended from the support people at the store where I got the SuperMicro Powerboard (http://www.nextron.no) A small sidenote here is that I first tried with with a Seasonic M12II PSU and that did not work.


• The reason why I chose Samsung harddrives for storage was that I've had nothing but good experiences with them over many years, I've had 60+ drives from them in my servers over the years ranging from 500GB to 2T, and only two of them area dead now, one of those fell to the floor, and the other was DoA so it got replaced. But with Seagate buying up Samsungs HDD-division I have to chose between Seagate or WD going forward, something that won't be easy as I don't have the best experiences with either of them.


• The OCZ Agility SSD was chosen since I had it on the shelf and I didn't want the OS-drive to slow down the storage pool.






With this setup I now basically have room for as much storage that 40 HDDs can give me, if I need to expand beyond that I simply build a duplicate of the Expander Chassis and connect that to my Main Server. As of today the Main Server has 1 open SFF-8088 port, but all I need to do is to add another M1015 card and a SFF8087-to-SFF8088 bracket to get another 2 ports on it for a total of 4 Expander Chassis.



Special thanks to Patrick, PigLover and Odditory here at ServeTheHome.com aswell as the people at Nextron for helping me find the right components for this build.

[cruzader]

ouch, du kunne jo kjøpe 3 bedre das kabinetter for prisen av den ene du satt sammen



Jeg kjører;

Dl380 G5 2x 2ghz quad low power 16gb ram - ca 3500kr med mva/frakt

HP 800 kontroller - ca 1200kr med mva/frakt

4stk 3u 16x 3,5" - ca 4500kr med mva/frakt

10gbit nettverkskort cx4 - ca 300kr med mva/frakt

4x 10gbit 48x 1gbit switch - ca 2000kr med mva/frakt

+ skummelt mye i disker



Vurderer bytte over til 8gbit fiberchannel noder siden det er plenty av de brukt for tiden.





forøvrig førstegang jeg ser nextron omtalt som annet enn useriøse/overpriset.

Endret 26. februar 2012 av cruzader

[asicman]

forøvrig førstegang jeg ser nextron omtalt som annet enn useriøse/overpriset.



Jeg har handlet en del i fra Nextron via jobb og har fått kjempeservice hver gang. Jeg har handlet der privat også og har ingenting å utsette på dem. Det er mulig at de er dyrere en mange andre, men at de er useriøse har jeg ikke erfart.
