Bilder av deres servere

[War]

War må du akkurat ha chieftec da? synest de er en smule dyre på racksene sine.

bruker de litt billigere typene jeg

sorry for kommentarpost, skal legge bilder i når jeg kommer hjem.

Jeg vil gjerne ha U4 med luftehull øverst bak da skjermkortene blåser ut luft inni kabinettet. Disse kabinettene dekker bare 16U , UPS 12U , swi/rou/fir/mod 4U så har 52U igjen /4 = 13 kasser.

Skal vurdere å bytte merke på kabinettene heretter. Koster jo over 3k for en.



Dere må ikke kaste hardware!! ta med hjem og post her.

Routeren min fikk jeg på ebay for 5k , kostet 35k hos dell.



Kjøpte denne nå, må ha noe i mellomtiden før alle får fiberkort.

24P gigabit+ 2 SFP Fjernstyrt administrasjon

Endret 1. juli 2009 av War

[Theo343]

Jeg skal se om jeg legger det ut i returtråden. Men det er som sagt ikke interessant for meg å styre med postforsendelser, og det ble det til sist gang jeg la ut der så jeg droppet det.

Endret 1. juli 2009 av Theo343

[Agrop]

Om du skall ha Racktower for harddisker er disse veldig bra for prisen. likker på 350$ + porto



4U Rackmount Server Case w/20 Hot-Swappable SATA/SAS Drive Bays





http://www.norcotek.com/item_detail.php?ca...odelno=RPC-4220

Dem selges some sata og. Dette er bilde av miniSAS





Kommer ein av disse løpet av denne uke eller starten på neste.



For supermicro må du betale hverfall 10k per tower

Endret 1. juli 2009 av Agrop

[cruzader]

War må du akkurat ha chieftec da? synest de er en smule dyre på racksene sine.

bruker de litt billigere typene jeg

sorry for kommentarpost, skal legge bilder i når jeg kommer hjem.

Jeg vil gjerne ha U4 med luftehull øverst bak da skjermkortene blåser ut luft inni kabinettet. Disse kabinettene dekker bare 16U , UPS 12U , swi/rou/fir/mod 4U så har 52U igjen /4 = 13 kasser.

Skal vurdere å bytte merke på kabinettene heretter. Koster jo over 3k for en.



Dere må ikke kaste hardware!! ta med hjem og post her.

Routeren min fikk jeg på ebay for 5k , kostet 35k hos dell.

ikke studert så mye på luftehullene da, men engelske Xcase selger endel racks til ok priser (samt endel dyrt), de sender til norge også.

de har f.eks 9U 50x hot swap, tror det er største jeg har sett av enkeltkabinett o.O

selv bruker jeg mye I&S som netshop fører, kabinettet med vifter i for 1200-1500kr som f.eks dette 4U

Endret 1. juli 2009 av cruzader

[kpolberg]

Hvis noen i Stavanger området er interresert i en Sun Netra X1 eller en Sun Enterprise 420R så si ifra. Er bare å komme å plukke opp.



EDIT: Alt er borte.

Endret 1. juli 2009 av kpolberg

[Harkonnen]

Melding sent.

[Iguil]

Får bidra litt til denne posten igjen.



(NB! Store bilder)







Hovedserverne



..som deler nederste del av racket med 4 av totalt 7 UPS'er



5406zl-switch i toppen.







Får se om jeg får lagt ut noen flere bilder litt senere.



Edit: Litt mindre størrelse.

Endret 11. november 2009 av Iguil

[cruzader]

Kjøpte denne nå, må ha noe i mellomtiden før alle får fiberkort.

24P gigabit+ 2 SFP Fjernstyrt administrasjon

1224t? pene de, har en stabel stående fra et lan

[War]

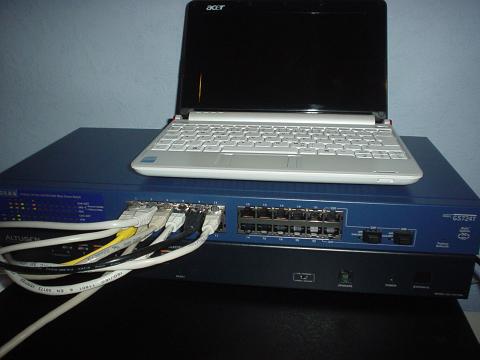

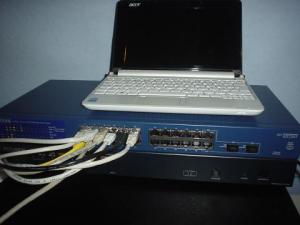

GS724 ? Denne.

Er ganske grønn på fiber, hvilke kort og ledninger, kontakter osv.

Hadde satt pris på hjelp til det/ link til kort osv.

Er ikke hjemme nå men trur det er denne.



Edit:

Synnes det er vanskelig å finne i prisguiden /nettbutikker

Det står skjelden "SC Fiber! " men heller 803,2Ub"##%&(&¤##%



GBIC er det ja,

Fiber GBIC-moduler står det hos dell,

Dual Port SFP+ Module

Stacking Module, 48Gbps,

10GbE Uplink Module for CX-4 Copper

10GbE Uplink Module for XFP Optical

osv.



Slik?



Så jeg må ha slike:

En i vettverkskortet og en i routeren med en dobbel kabel mellom?

Sender /mottaker, er de forskjellige? Skulle tru begge kunne sende og motta.

Har vi en fibertråd? så dette ikke blir en supporttråd.

Endret 2. juli 2009 av War

[kpolberg]

Stort sett så er det kun 2 typer som blir brukt. SC connector med kabel 50/125 eller 62.5/125 eller LC connector med samme kabel som SC. Her kan du også trikse med SC connector i ene enden og LC i andre enden. Nettkort med SC connector får man veldig billig, nye switcher kommer med minigbic/sfp porter, eldre har stort sett GBIC slots som man okkuperer med connector av eget ønske.

[War]

Switch kom i dag, funker ikke enda men- blabla din pc og bla bla må være på samme subnet bla bla.



Er det noen regler på hvor nett skal inn? Port 1?

[cruzader]

nå vet ikke jeg hvor smart den switchen er, men du fikk vell en cd med evnt ark hvordan du kobler på kontrolpanelet første gangen?

hva som er uplink skal den finne selv evnt kan du definere i panelet

[medlem-193513]

Må vel slenge meg på jeg også:



Phoenix



4 GB ram

Asus M4N78-AM hovedkort

2 x 500 gb disker + 50 gb systemdisk

Silverstone SST-ps02b kabinett

AMD Athlon X2 7750









Brukes som filserver, webserver og mailserver



Programmer:

Windows server 2003

Apache

MySQL

MailEnable standard

IIS

Endret 11. juli 2009 av msj123

[Gjest Slettet+6132]

På grunn av litt liten plass i leiligheten har jeg måttet være kreativ ... såeh, garderobeserverskap på badet!





Har satt inn 4 stk 92mm Papst-vifter, som hver kan flytte 102m³/timen. De to nederste trekker inn kald luft, de to øverste blåser ut varm luft. Kjører de direkte på 12V fra den ene PCen, og de er ikke spesielt rolige, men det gjør ikke noe.

Nederst står filserveren, oppå den er webserveren, og på toppen står routeren. Oppå skapet står min kjære WRT54GL v1.1, som kjører DD-WRT.

[AudunSæther]

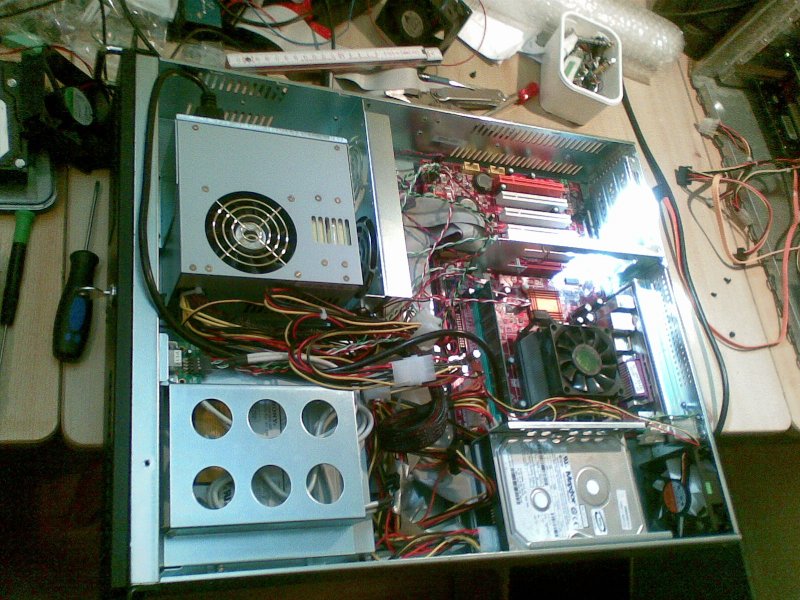

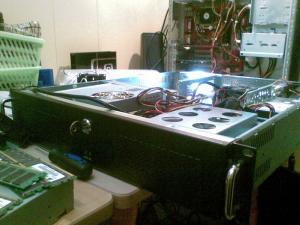

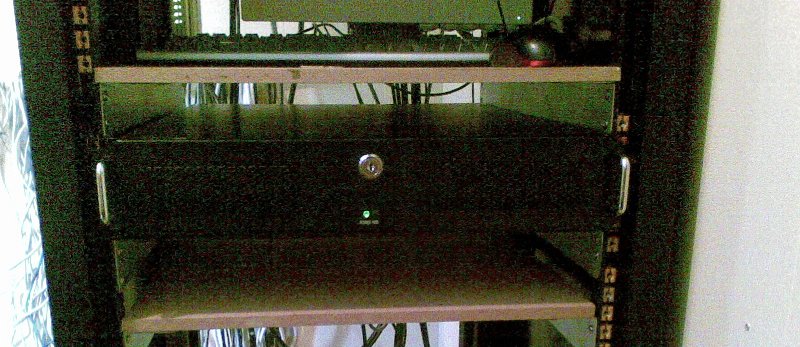

Da har det flyttet inn en 2U-server i racket. Den har overtatt DHCP/DNS-oppgavene fra gamle obelix. Skulle gjerne brukt den som router også, men NextGenTel's morsomme påfunn å bruke PPPoA gjør at jeg ikke gidder. Uansett, den tar seg av DHCP, DNS, kjører noen Irssi-klienter og et webkamera. Gamle obelix (P4 @ 2 GHz, 2 GB DDR2, 80 GB raid-1) har blitt utviklingsserver.



Hardware: AMD Sempron 2600+ @ 1.6 GHz, 512 MB DDR, 40 GB IDE.



[Agrop]

FILE Server/Media Server



HK: Asus Striker Extreme

CPU: Intel Core 2 Duo E6850

Raid card: Areca ARC-1680IX-16

Tower: NORCO RPC-4220

OS DISK WD Scorpio Black 160gb

Minne: 4gb DDR2

10x WD1001FALS Raid 6

Windows server 2003 32bit



Raid 6 HD tune





Skall se om finner meg HK med Pci-x, Fant Quad gbit lan kort for 400nok

Endret 23. august 2009 av Agrop

[[Infected]]

Hei og haa, har skjedd noen endringer i nettverket her, saa tenkte det var paa tide aa legge ut noen nye bilder.



Det stemmer, jeg har endelig faatt skaffet meg ett rack



Det sota glasset gir det hele en skikkelig lekker look







Power har faatt plass paa bunn av rack'et, APC'en driver serverene, mens Chroma driver resten.





Saa har vi serverene, fra bunn til topp:

Plateau: 2x 2.2GHz Xeon, 2GB 800MHz RD-ECC, 2x36.7GB 10k U160 i RAID1 for OS, 3x 160GB 7.2k IDE i RAID1 for disk. Utviklingsserver/network master



Lithium: 2x 2.8GHz Xeon, 3.5GB PC2100 DDR-ECC, 10x 36.7GB 16K U320 i RAID5 (to array). vmWare server, hoster for oyeblikket 5 virtuelle servere. Ti poeng til den som kan se hvem som hadde serveren for jeg arvet den



Nevermind: P4 2.66GHz 1GB SD-133MHz, ~1.5TB internt, ~5TB eksternt. Filserver, torrent etc.



Alle serverene kjorer Slackware paa metall, men har baade Windows og Linux som virituelle servere.





Om du ser godt etter under Nevermind og Plateau ser du hva jeg har brukt til aa holde serverene oppe,

ingen av maskinene mine har rails, saa maatte improvisere for aa holde de paa plass. Hva jeg har brukt er en "slotted bracket 32x32x500mm" som fungerte perfekt, traff akkurat riktig hoyde naar jeg brukte rack nuts til aa holde de oppe, eneste problemet er at man taper en RU for hvert jern man bruker. Men naar det er snakk om 15kr vs >1000kr/per server er det en absolutt perfekt losning





Samtidig som jeg kjopte meg rack investerte jeg i en "ny" 15" LCD og en 8port Compaq KVM for aa komplettere det hele LCD'en betalte jeg 25kr for, mens jeg betalte 30kr for KVM'en





Nettverket har kommet paa topp, her har vi Juniper Netscreen 50, WatchGuard Firebox (kjorer pfSense) SonicWall Pro230, switching har jeg Cisco Catalyst 2948 og en Catalyst 2950. Nettverket er enda ikke fullstendig oppe og kjorer, men senere i dag blir det aa kjope noen nye meter med TP kabel





MvH

[ Infected ]

Endret 24. august 2009 av [Infected]

[Mortis360]

Nå 'hiver' jeg ut mine Dell GX280 til fordel for en stykk Acer EasyStore H340!

Nå får jeg bare en enhet å forholde meg til, enklere og WHS er genialt i bruk. Har ikke noe behov for noe avanserte saker, så holder meg unna det.



~ Mortis360

Endret 24. august 2009 av Mortis360

[kaffebryggare]

Har ikke bilder, men jeg har en film.

Ingen kommentarer, takk. Og jeg er klar over at jeg sier feil 2 plassser i filmen.



Se filmen hos Youtube

[Gjest Slettet+6132]

1GHz RAM, ikke ille det

Det er godt du har interessen hvertfall, så kan du lære mer detaljer etterhvert



Du er fra Bryne/Klepp, eller deromkring, ikke sant?
