Jan-I Skrevet 15. november 2006 Rapporter Del Skrevet 15. november 2006 Jeg har to batterier, hver på 75Ah. Jeg ønsker å koble disse sammen, men ledningen mellom dem tåler ikke mer enn 10A. Altså trenger jeg en krets som regulerer spenningen inn på batteri 2 slik at ledningen ikke skades. Samtidig vil jeg at batteriene bare skal være koblet sammen dersom batteri 1 lades, dvs. spenningen på dette er over ca. 13V. Batteriene ligger langt fra hverandre, og med denne løsningen kan jeg trekke mye strøm, 40A-50A, fra batteri 2 over korte tidsintervaller, samtidig som en strøm på <10A går inn på batteriet. Oppsettet blir da: generator - batteri 1 - ledning maks 10A - relee/spenningsregulator - batteri 2 - strømbruker som tidvis trekker mye strøm Noen forslag til hvordan jeg kan lage denne kretsen? Lenke til kommentar
space17 Skrevet 15. november 2006 Rapporter Del Skrevet 15. november 2006 Er eneste grunnnen til at du ønsker å koble dem sammen at du ønkser å kunne lade begge med bare en lader? Hvis det er tilfelle trenger du et diodeskille. Da tar du en ledning fra diodeskille til hvert batteri og en til laderen. Du får kjøpt ferdig slike beregnet på oppgaven, men de har et spenningsfall på ca. 0,7-1,2 V som gjør at du bør ha en lader med egen føler på batteriet for å kunne topplade dem. space Lenke til kommentar
Jan-I Skrevet 15. november 2006 Forfatter Rapporter Del Skrevet 15. november 2006 Batteriene er plassert i en bil, men for å unngå at spørsmålet blir flyttet til bilsidene nevnte jeg ikke det.. Batteri 1 står i motorrommet og batteri 2 står i bagasjerommet der det er innlagt strømforsyning (sigarettenner-plugg) Lenke til kommentar
Mr Burns Skrevet 15. november 2006 Rapporter Del Skrevet 15. november 2006 (endret) Batteriene er plassert i en bil, men for å unngå at spørsmålet blir flyttet til bilsidene nevnte jeg ikke det.. Batteri 1 står i motorrommet og batteri 2 står i bagasjerommet der det er innlagt strømforsyning (sigarettenner-plugg) 7289134[/snapback] Ikke for å være vanskelig, men er det ikke enklere, billigere og mer driftssikkert å bare legge opp en ny og riktig dimensjonert kabel? Endret 15. november 2006 av Mr Burns Lenke til kommentar
Jan-I Skrevet 15. november 2006 Forfatter Rapporter Del Skrevet 15. november 2006 Helt klart! Men med et ekstra batteri kan jeg forlate bilen f.eks. på Danmarksbåten med kjøleboksen i gang uten å slippe opp for strøm. Med et relee som kobler ut forbindelsen mellom de to batteriene ved lav spenning blir dette helt automatisk. Hvorfor gjøre det enkelt når jeg ser muligheten for å få koble litt? Lenke til kommentar
Mr Burns Skrevet 15. november 2006 Rapporter Del Skrevet 15. november 2006 Helt klart! Men med et ekstra batteri kan jeg forlate bilen f.eks. på Danmarksbåten med kjøleboksen i gang uten å slippe opp for strøm. Med et relee som kobler ut forbindelsen mellom de to batteriene ved lav spenning blir dette helt automatisk. Hvorfor gjøre det enkelt når jeg ser muligheten for å få koble litt? 7289458[/snapback] Den saken er vel ganske grei? Det er vel bare å koble til et rele en fornuftig plass. Men å begrense strømmen er en annen ting. Finnes det ferdige kretser til det formål? Lenke til kommentar

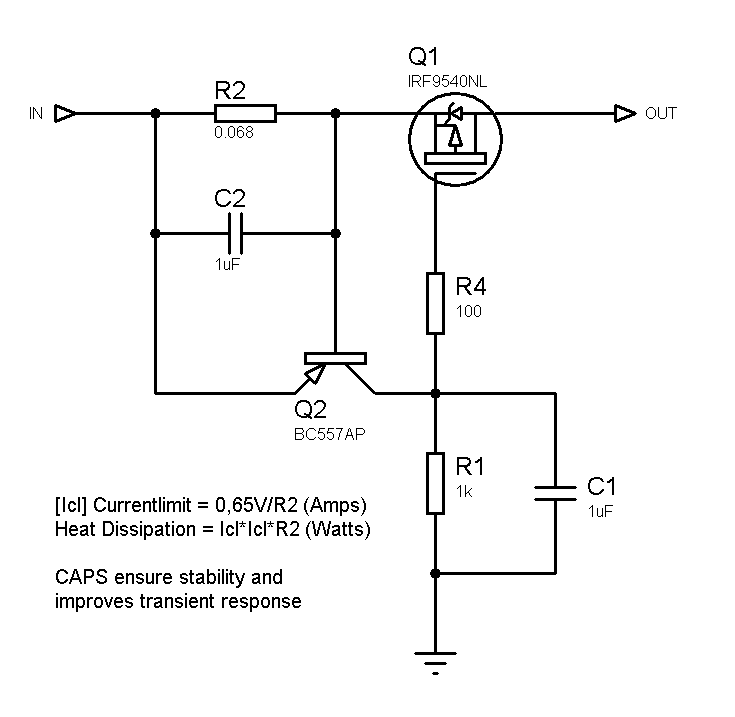

jonnor Skrevet 15. november 2006 Rapporter Del Skrevet 15. november 2006 (endret) EDIT: Jeg ville nok satset på batteriskille med dioder/rele, og legge opp en korrekt dimensjonert kabel, en enklere og bedre løsning i mine øyne. Intet stort problem å regulere ladestrømmen egentlig, men du trenger en slik krets. Denne vil sikre at strømmen gjennom R2 (og dermed ledningen) ikke overstiger 10A. Kondensatorenes nødvendighet og størrelse er jeg usikker på, jeg har ikke testet denne kretsen og kan dermed ikke garantere for at noe funker. Endret 16. november 2006 av NorthWave Lenke til kommentar
TaZ Skrevet 15. november 2006 Rapporter Del Skrevet 15. november 2006 (endret) Kjøp deg en batteriskiller. http://www.powercontrols.no/html/batteriskillere.html Eller et rele(billigere) http://www.elfa.se/elfa-bin/setpage.pl?htt...dok=2016736.htm Et eller 2 parallel koblet bilrele på 70A 133-204 Bilrele 12V DC 70A kr 59,00 http://www.electradeshop.com/rele.htm Dette får du kjøpt på di fleste plasser dem selger bildeler.. Men bytt kabelen til noe som duger... Husk å ha sikring ved begge batteriene... Endret 15. november 2006 av taz Lenke til kommentar
