Golf 3, knapper til aircondition og luftgjennomstn

[h_vestbo]

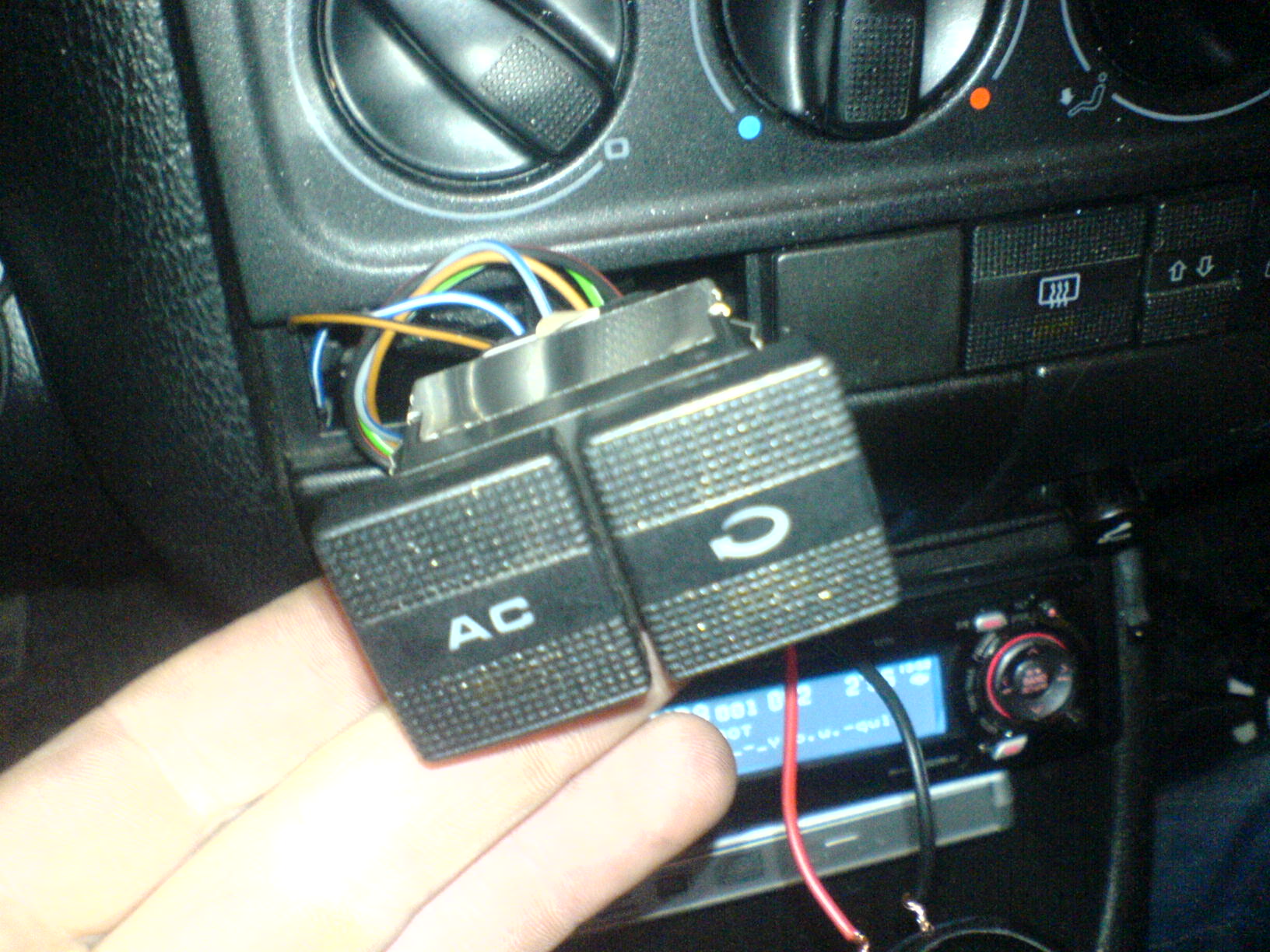

Noen som vet eller har koblingsskjema til knappene for aircondition og luftgjennomstrømning på VW Golf 3 TDI?

Skal bruke disse til styring av lys, så lurer på hvilke kabler som brytes og hvilke som går til dashlys osv..



Legge ved noen bilder..

[Peter_B]

Grå og blå er instrument lys på VAG

[h_vestbo]

ok. takk:)

vet du hva de andre er til?

hvilken som er jord f.eks?

[Gjest Slettet+5132]

Dette finner du jo fort ut med ett multimeter! Mål deg frem!

[h_vestbo]

Dette finner du jo fort ut med ett multimeter! Mål deg frem!

7261314[/snapback]



Ikke så lett når jeg ikke har multimeter:( men lagde meg et lite hjemmesnikret multimeter og fant ut av det i går kveld.



Skriver det her i tilfelle noen andre skulle ha bruk for det en gang:)

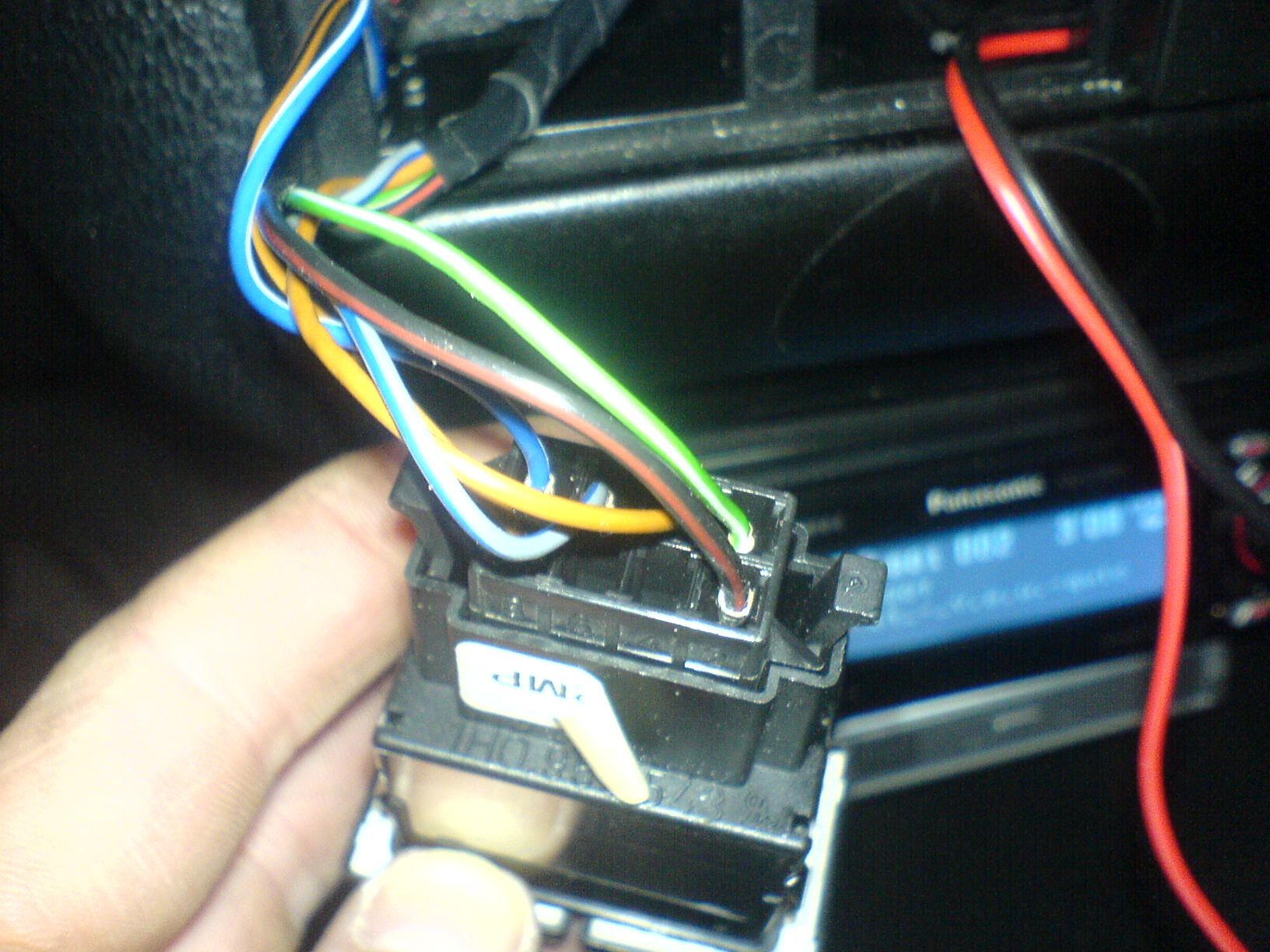

blå/grå= instrumentlys

brun=jord(som jeg egentlig burde tenkt på da dette er standardfarge for jord i likespenningsanlegg

de 2 til venstre = bryter ac

de 2 til høyre = bryter til luftgjennomstrømning.
