hvordan koble frontutgang

[xELIz1]

hei,



jeg bygger min første pc nå men finner ikke ut hvordan jeg skal koble frontutgangen til hovedkortet. Har et SB 4.7 lydkort. Sitter her med et koblings skjema som ikke stemmer helt med det så står på kablene fra karbinettet. så det jeg trenger hjelp til er at dere sier hvor kablene skal....



Kablene fra karbinettet:

Ear R

Ear L

mic in

mic vcc

Ground

Return L

Return R

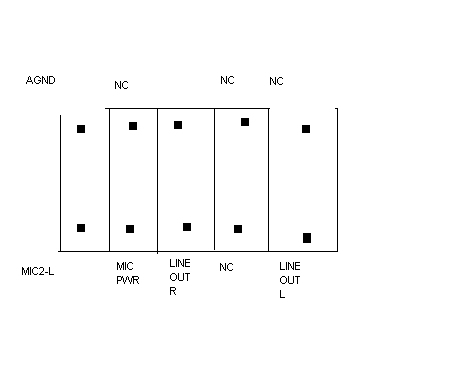

koblingskjema for hovedkortet


[xELIz1]

ingen som vett?

[shadowrunner]

hei,



jeg bygger min første pc nå men finner ikke ut hvordan jeg skal koble frontutgangen til hovedkortet. Har et SB 4.7 lydkort. Sitter her med et koblings skjema som ikke stemmer helt med det så står på kablene fra karbinettet. så det jeg trenger hjelp til er at dere sier hvor kablene skal....



Kablene fra karbinettet:

Ear R

Ear L

mic in

mic vcc

Ground

Return L

Return R



koblingskjema for hovedkortet


7232901[/snapback]



Tja... ikke helt lett denne her. Savner noe jeg også.



Du har sikkert kommet like langt som meg:

NC = No connect /No contact eller noe sånt.

Ear R = Line Out R

Ear L = Line Out L

Mic in = Mic2-L

Mic Vcc = Mic Pwr

Ground = AGND

Return L og R = ?

Savner liksom L og R retur.



På tegn. (øverste linje, leser jeg Agnd, NC, blank, NC og NC.



Det nærmeste jeg kommer må å sjekke ut den som er blank. Mulig det er jord for L og R ground.



Om ikke så burde det gå ann å bruke AGND (Analog Gnd)



Og kortet ditt hadde ikke integrert lydkort?

Ofte har jo dagen kort egne rader for front lyd/mic + reset, HD-lampe og det (følger Intel sin front connector standard)

Kan jo google etter den (eller sjekke manualen for et HK som har slikt)



Kan dessverre ikke være mer behjelpelig.



Lykke til.

[Hårek]

Jeg ville koblet Return L og R til AGND.

[xELIz1]

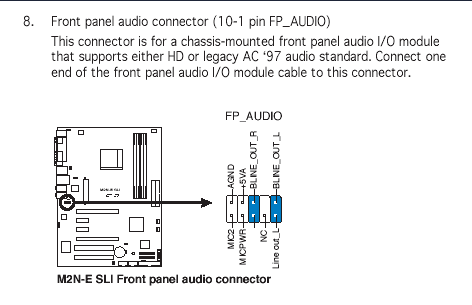

fant en manual på nette, samme hovedkort bare at det var litt bedre pga det hadde sli vett ikkje om det er rett men slenge det inn fordeom...



går jo ikke ann å koble 2 kabler på en inngang






Hovedkort

Endret 7. november 2006 av xELIz1

[xELIz1]

noen andre forslag?

[shadowrunner]

fant en manual på nette, samme hovedkort bare at det var litt bedre pga det hadde sli vett ikkje om det er rett men slenge det inn fordeom...



går jo ikke ann å koble 2 kabler på en inngang






Hovedkort

7238758[/snapback]



Dette her skulle ikke være lett.

Du snakket om et SB 4.7 kort, og nå et hovedkort.



Prøver du nå å koble til front-lyd på HK i stedet for?



Om det er det du prøver på så ville jeg prøvd følgende:

(husk også at lyd og lyd-jord mest sanns. ikke vil skade noe om du kobler feil... endel verre med 5v og gnd dog)



Prøv følgende:



Ear R - Line Out R (ser at denne mangler, men det kan være en feil i manualen)

Ear L - Line Out L

mic in - mic2

mic vcc - micpwr

Ground - Agnd

Return L - BLine_Out_L

Return R - BLine_out_R



Kan ikek helt skjønne hva BLine er for noe, B? Bround...?



Men, logisk sett så burde Bline være jord siden de kun snakker om lyd under det punktet i manualen, samt at de er merket med blått.



Er det også riktig å forstå at kablene du har på kabinettet er 7 løse kabler (og ikke en 10pins konnektor?



Men, som nevnt så gjør du ingen skade om du skulle koble lydkablene feil. Du får bare ikke lyd... ellers så får du L eller R lyden i motfase. (samme som ville skjedd om du byttet om + og - på høytalerkablene i stua. En høyttaler vil være i fase, den andre i motfase. Lyder litt snodig, men lyd får du ut...



Igjen, lykke til!

[xELIz1]

ja har 7 kabler

[shadowrunner]

ja har 7 kabler

7250677[/snapback]

ok 7 løse kabler (normalt mao...)



Har du prøvd noe mer?

[xELIz1]

sry tok litt tid før jeg fikk testet .... men det funket ikke

[xELIz1]

hjelper det vist eg installerer driver til det interne lydkortet og kan bruga d på frontutganen heller? så bruke eg det besta på høytalerene og kobler headsete på det dårlige? kommer det lyd på begge på likt?

[xELIz1]

??????????

[shadowrunner]

hjelper det vist eg installerer driver til det interne lydkortet og kan bruga d på frontutganen heller? så bruke eg det besta på høytalerene og kobler headsete på det dårlige? kommer det lyd på begge på likt?

7270414[/snapback]



Så du prøver å få enten et lydkort eller det intene lydkortet til å virke mot frontutgangene?



Har du sjekket om det funker med det interne lydkortet og kabeloppsettet i tidl. tråd?



Får du noe til virke? Som f.eks mic eller bare lyd ut...

Det skal da ikke være så vanskelig.. kan ikke si at jeg har hatt slike problemer når jeg har koblet til front-utgangene... hmmm?



Prøv med noen av kablene, la oss si f.eks bare lyd (og ja, legg inn drivere for det interne lydkortet).

Det skal ikke være noe som må settes til front eller bak. Det er slik at dersom du har koblet inn noe i front, så er bak-utgangen disablet (minns jeg).



Får du lyd ut i det hele tatt fra bak-utgangene?

[xELIz1]

får lyd bak ja



skal installere driverene nå...

[xELIz1]

hmm funka ikkje å installera driveren.. Error : "HD Audio-bussdriveren er nødvendig men ble ikke funnet" hva betyr det og hva kan jeg gjøre for å fikse det?

[xELIz1]

fant det ut ........

[xELIz1]

funka nå men nå er det bare det intigrerte lydkortet som funke :S går det ann å bytta hvilket kort som skal være hva?



klarer å få det interne på både høytalerene og headette. men det i PCI sloten funker bare på høytalerene

Endret 16. november 2006 av xELIz1

[shadowrunner]

funka nå men nå er det bare det intigrerte lydkortet som funke :S går det ann å bytta hvilket kort som skal være hva?



klarer å få det interne på både høytalerene og headette. men det i PCI sloten funker bare på høytalerene

7299755[/snapback]



Headette... *pølsefingre* LOL...



Så du fikk det interne til å funke med enten høytalere eller headsett? Både og eller, eller...?



Regner med at headsett er i front?



Er jammen litt usikker på om du kan bruke begge samtidig. Må bli noe SW greier det da evnt. (eller disable det interne).

Men HD-audio? En av de nye hovedkorta med HD-audio. Det høres da bedre ut enn SB kortet ditt. Jeg ville brukt det interne, men mest fordi jeg ikke kjenner det SB kortet ditt så godt, og HD audio chip'n er vel blitt endel bedre enn forrige generasjon lydbrikke (AC850 type)
