Bevegelsessensor med RS-232 tilkobling

[MemorX]

Hei,



En venn av meg skal lage et program som skal motta signal fra en bevegelsessensor, gjennom en RS-232 port. Er det noen som kan gi tips om hvordan dette kan gjøres?



Alle tips mottas med takk.

[frenzy81]

Hei,



En venn av meg skal lage et program som skal motta signal fra en bevegelsessensor, gjennom en RS-232 port. Er det noen som kan gi tips om hvordan dette kan gjøres?



Alle tips mottas med takk.

7165953[/snapback]



PC-program? I hvilket programmeringsspråk?

[MemorX]

Hehe, det skal jeg spørre han om, men det spiller vel liten rolle. Jeg skal hjelpe han å finne eller lage en bevegelsessensor som kan kobles til pcen med RS-232, hvordan han gjør det i programmet får han finne ut selv

[Dr_VingTor]

vell, dere må nok samarbeide en del da. Først så må dere jo finne ut hvordan sensoren sender sine data. Bygger du en selv så kan du jo bestemme det selv. Hvis jeg skulle laget et slikt system ville jeg brukt en mikrokontroller (avr, siden det er den jeg har brukt før) og funnet fram til en sensor som kan kobles til den. Så har jeg gitt AVRen i oppgave å sende en melding til PCen dersom det er bevegelse. Dette vil gjøre at det går mindre data over RS232 og det blir mindre belastning på PCen ( ikke at det er noe stort problem med dagens PCer men..). Programmet på PCen trenger da bare å vente på å mota en meldning og det kan gjøres ved bruk av interrupt (hvordan det gjøres i forskjellige språk varierer sikkert).

Eventuelt kan programmet i PCen sende en melding til kontrolleren og be om å få data tilbake (la oss så noen ganger i sekundet) og selv avgjøre om det har vært forandring (bevegelse).



Poenget er vell at dere må bestemme sensoren før dere lager programmet.

[JoKr]

Disse folka sier litt om hardware og anvender .Net til mottak av signal.

Kanskje dere kan bli inspirert? Link.

[Kimmer]

Jeg roter litt med 'hus-automation' på hobby-plan.

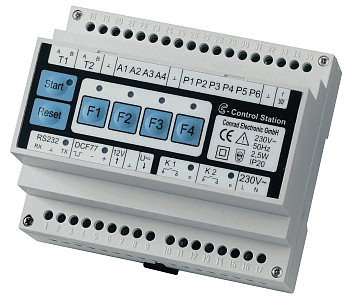

Jeg bruker 2 stk RS232 I/O bokse (se bilder) til diverse 'oppgaver' i huset - bl.a bevegelses sensorer.

Edit\ Beklaker - link funket ikke til produkt - uten cookies!!. Gå på www.conrad.de og søk på ordet: C-Control-Station (i søkeboksen til venstre: "Schnellsuche")



Bare fantasien der sætter grenser med denne I/O-boksen.

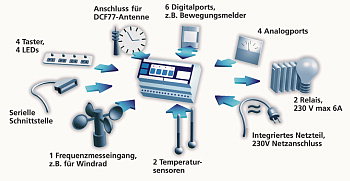

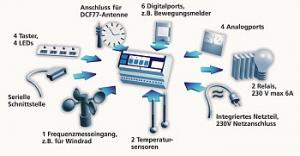

Skal kort liste et par specs fra denne C-Control I/O-boks:



6 digitale I/O

4 analoge porter

2 relæ 230v 6a utganger

2 temp følere (følger med)

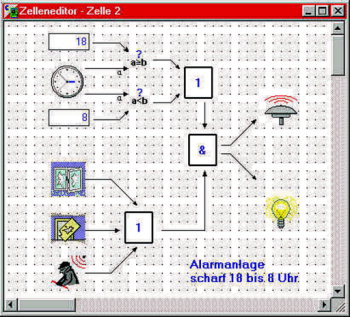

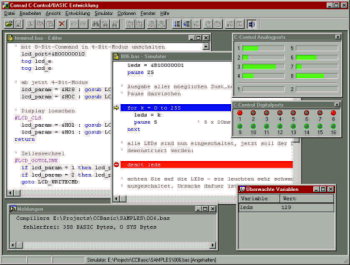

"Dra & Slipp" programering i BASIC (eller programere selv om man vil). Følger med.

Man trenger mao ikke programerings-skillz for å bruke denne boksen.



Et annet eksempel på bruksområde for denne boksen:

En kompis i Danmark har bygget et fullautomatisk distillerings-apparat, der kan styres og avleses via PC'en og/eller en WAP-telefon (når han ikke er hjemme).

Selve WAP-delen krever at man har oppretten en WAP-site - som der kan leses mere om på denne side eller denne eldre artikkel fra ITAvisen.



Et par bilder (klikk på bilder):











Desverre er denne butikk kun på tysk - men sender til Norge. Vett ikke om der finns en tilsvarende butikk i Norge.



Edit\ Finnes mye elektronik 'snadder' (innen hus-automatikk) i denne danske butikk - for dei som gerne vil selv.



Mvh

Kimmer

Endret 28. oktober 2006 av Kimmer

[frenzy81]

Jeg programmerer i Borland Delphi til vanlig, og der bruker jeg en del strekkodelesere og RFID-lesere.



På nettet finner en gratis RS232-komponenter, som du slenger på applikasjonen din. Denne har en getMessage-event, som gjør at programmet registrerer når data er tilgjengelig.



Hvis bevegelsessensoren er et standalone-produkt så er det bare å koble den til com-porten, legge til comport-komponenten i delphi og så er du i gang med å lese.



Det tar meg under 1 minutt å lage et program som leser fra comport når jeg bruker delphi.





Hvis dette er interessant så finnes det to comport-komponenter: ciaComport og TComPort.

[GrH]

Kimmer Postet i dag, 12:50

  Jeg roter litt med 'hus-automation' på hobby-plan.



Jeg bruker 2 slike RS232 I/O-bokser til diverse 'oppgaver' i huset - bl.a bevegelses sensorer.



Bare fantasien der sætter grenser med denne I/O-boksen.

Skal kort liste et par specs fra denne C-Control I/O-boks:



6 digitale I/O

4 analoge porter

2 relæ 230v 6a utganger

2 temp følere (følger med)

"Dra & Slipp" programering i BASIC (eller programere selv om man vil)

Man trenger mao ikke programerings-skillz for å bruke denne boksen.



Et annet eksempel på bruksområde for denne boksen:

En kompis i Danmark har bygget et fullautomatisk distillerings-apparat, der kan styres og avleses via PC'en og/eller en WAP-telefon (når han ikke er hjemme).

Selve WAP-delen krever at man har oppretten en WAP-site - som der kan leses mere om på denne side eller denne eldre artikkel fra ITAvisen.



Et par bilder (klikk på bilder):











Desverre er denne butikk kun på tysk - men sender til Norge. Vett ikke om der finns en tilsvarende butikk i Norge.



Edit\ Finnes mye elektronik 'snadder' (innen hus-automatikk) i denne danske butikk - for dei som gerne vil selv.



Mvh

Kimmer





Litt offtoptic da men ...



Hvor mye koster denne ca med toll og frakt ?





-takk

[JoKr]

Hvor mye koster denne ca med toll og frakt ?



De har alt fra €80 til €200 ser det ut til. Bare gå på conrad.de og søk på Control Station, så kommer et par ting opp. Forsendelse får du regne ut basert på hvor mange enheter du skal ha, og trekk fra Tysk MVA (17%?) og legg til norsk MVA (25%) og eventuelle toll (%?) slike ting har, så har du ca. norsk pris

[frenzy81]

Når vi først er offtopic: Vet du om denne boksen leveres med ActiveX eller DLL som lar deg få tilgang til en programmerings-api?



Jeg har brukt et par DAQ-bokser (data aquisition) tidligere, den ene koster ca tusenlappen og heter USB-6008 fra National Instruments. 16 digitale og 16 analoge...

[Kimmer]

Når vi først er offtopic: Vet du om denne boksen leveres med ActiveX eller DLL som lar deg få tilgang til en programmerings-api?

7172227[/snapback]



Disse C-Control-Station bokser bruker BASIC som programeringssprog og her kalder de det for C-BASIC - som er simpelt og tilpasset disse bokser i denne serie.

C-Control er laget for folk (Ola & Kari), der har lite eller ingen erfaring med programering - men dette begrenser egentligt ikke muligheterne med denne boksen (innen for givne specs).



Hvis du titter litt rundt på Conrad.de - finner du mange andre I/O-bokser, der kanske oppfyller dine krav.

Edit\ Hvis du klikker på "Haustechnik" (den mørkblå menulinje) - da kommer der mye frem innen 'Hus-automation'.



Kimmer

Endret 29. oktober 2006 av Kimmer

[-Shark-]

jeg har laget en klappebryter, som jeg bruker på lyset i taket over pcen:) 2 klapp og den skrur seg på(dette kan selvfølgelig stilles inn, 2-4-8-16 osv) klapper jeg 2 ganger til skrur det seg av:)

Veldig digg egentlig.



*er lat*

[MemorX]

vell, dere må nok samarbeide en del da. Først så må dere jo finne ut hvordan sensoren sender sine data. Bygger du en selv så kan du jo bestemme det selv. Hvis jeg skulle laget et slikt system ville jeg brukt en mikrokontroller (avr, siden det er den jeg har brukt før) og funnet fram til en sensor som kan kobles til den. Så har jeg gitt AVRen i oppgave å sende en melding til PCen dersom det er bevegelse. Dette vil gjøre at det går mindre data over RS232 og det blir mindre belastning på PCen ( ikke at det er noe stort problem med dagens PCer men..). Programmet på PCen trenger da bare å vente på å mota en meldning og det kan gjøres ved bruk av interrupt (hvordan det gjøres i forskjellige språk varierer sikkert).

Eventuelt kan programmet i PCen sende en melding til kontrolleren og be om å få data tilbake (la oss så noen ganger i sekundet) og selv avgjøre om det har vært forandring (bevegelse).



Poenget er vell at dere må bestemme sensoren før dere lager programmet.

7167626[/snapback]



Han som skal ha programmet går første året på et informatikkstudie, og jeg går andre året på et elektronikkstudie..



Den løsningen du velger har jeg faktisk tenkt på selv, vi har lært oss å programmere AVR kontrollere, dog enda bare i assembly



Det letteste ville kanskje vært en enhet som man kobler direkte til COM-porten på pcen, fordi dette ikke er et prosjekt jeg har, men noe jeg gjerne vil hjelpe til med:)



I første omgang fant jeg en enhet som Elfa har, den har kun tre ledninger, en til strøm, en til jord, og en som heter "OUT", er det noen som vet om denne utgangen kan kobles til en mikrokontroller?



Søk på: SGM 5910 på http://www.elfa.se/no

Endret 29. oktober 2006 av MemorX

[Dr_VingTor]

litt vanskelig å si uten noe datablad.



men dere må også tenke på hvilken type sensor dere skal bruke; denne mener jeg reagerer på varme, men siden vi (mennesker) er varmere enn omgivelsene så kan den oppdage bevegelse (områder med forskjellig varme). Et objekter med samme temperatur som omgivelsene vil ikke oppdages selv om det beveger seg.

[Muffinman]

http://www.promixis.com/



Litt bratt lærekurve, men Girder kan brukes til å automatisere det meste.

[MemorX]

litt vanskelig å si uten noe datablad.



men dere må også tenke på hvilken type sensor dere skal bruke; denne mener jeg reagerer på varme, men siden vi (mennesker) er varmere enn omgivelsene så kan den oppdage bevegelse (områder med forskjellig varme). Et objekter med samme temperatur som omgivelsene vil ikke oppdages selv om det beveger seg.

7174827[/snapback]



Etter hva jeg vet om oppgaven, er planen å lage en sensor som oppdager (menneskelig) bevegelse utenfor et vindu eller noe slikt, så jeg tror en slik sensor vil fungere helt greit Ihvertfall i teorien.
