Ein- og fleirlineskjema i koplingsboks

[snarius]

Kan nokon forklare meg litt om dette?

Då meiner eg i ein koplingsboks med lampe og slikt.

Vi skulle teikne det heime, men eg slit litt med å få det til.



Takk på førhand

Endret 16. oktober 2006 av Imperivm_Romanvm

[lizardking]

det er vel med en enpolet bryter kan jeg tenke meg...skulle gjøre noe lignende selv i forrige uke...

først er det sikringene med en leder hver med en stiplet strek som er jord i midten...de tre linjene tar du til koblingsboksen og blå går bestandig ned til lyset så tar du en leder fra koblingsboksen og ned til lyset,brun fra et annet punkt,samma punktet som brun går fra skal jording til...etter det blir det vanskeligere å forklare

[snarius]

Tusen takk for hjelpa! Men eg skjønte det ikkje heilt. Kunne du ha teikna det opp? Eller har du kanskje teikninga på dataen? Berre viss det ikkje blir for mykje til bry altså.



EDIT: Kanskje noken andre kan noko om dette?

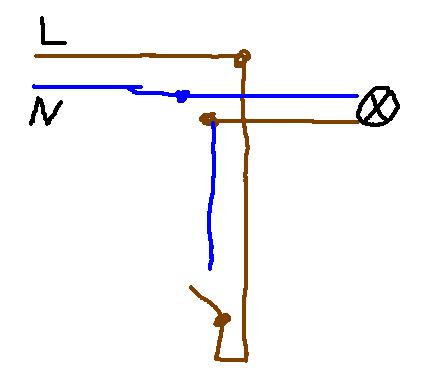

Eg la ved ei teikning som liknar på den læraren teikna.

1.doc

Endret 16. oktober 2006 av Imperivm_Romanvm

[jaha]

slik skal det være

[snarius]

Takk for hjelpa. Men er den eg la ved ok? Eller manglar eg noko?

[jaha]

jeg får ikke fram bildet i word-dokumentet ditt...

last det opp som et bilde vedlegg så ser jeg det

Endret 16. oktober 2006 av jaha

[just-_-me]

tegningen du la ved (doc dokumentet) var litt "rar". kan se om jeg ikke kan tegne den bedre.

(går VK1 nå, gikk GK i fjor )

[jaha]

fikk fram tegninga di nå.

Så da tegna jeg bare på rette farger på lederne og jordinga treng du ikke tegne på et flerlinjeskjema. Alle vet at jordtråden er med alle steder, UANSETT =)

[just-_-me]

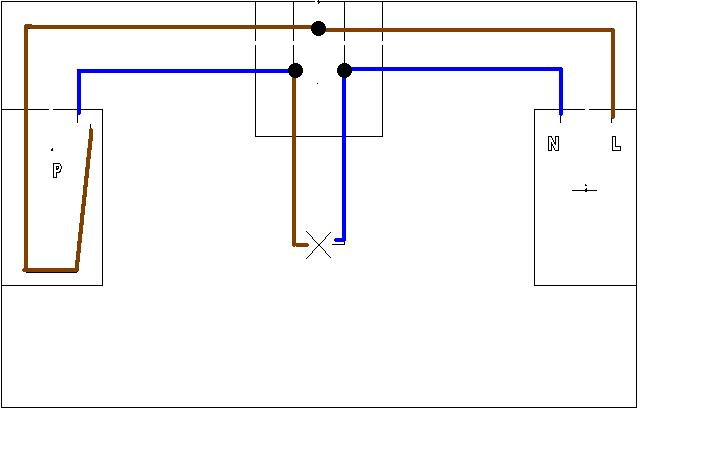

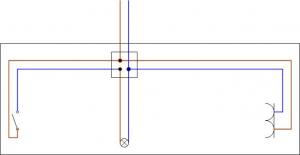

her er en "bedre" tegning:



(var det meningen at du skulle ha stikkontakt på enden der, eller var det der strømmen kom inn? og ikke på toppen? som jeg tegna nå?

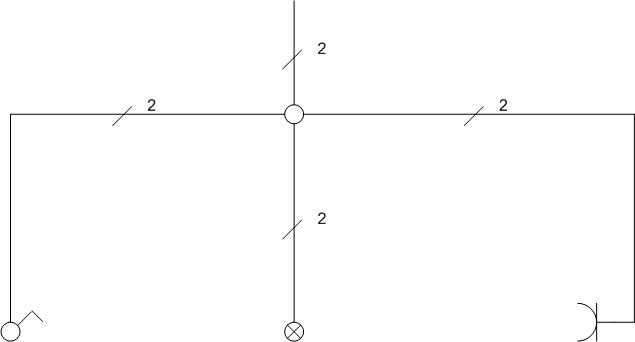

og en-linje skjema:

Endret 16. oktober 2006 av just-_-me

[jaha]

just-_-me; hvilket program bruker du for å tegne skjemaer?
