Worklog: Bios Reset Bryter

[Changis]

Guide med bilder finnes HER



Vi har alle trengt å måtte resette biosen en gang.

når man overklokker så kan dette hende mange ganger på daglig basis.



Selv har jeg irritert meg mang en gang over å lirke fingrer e.l. nedi mellom ledninger og diverse kort for å få byttet på jumperen på et område hvor du har kanskje 5mm bevegelsesrom.



Da slo ide'en min til: Hvorfor ikke lage en bios reset bryter, så kan jeg resette biosen like enkelt som jeg resetter pc'en? så da gjorde jeg det





Dette kommer du til å trenge:

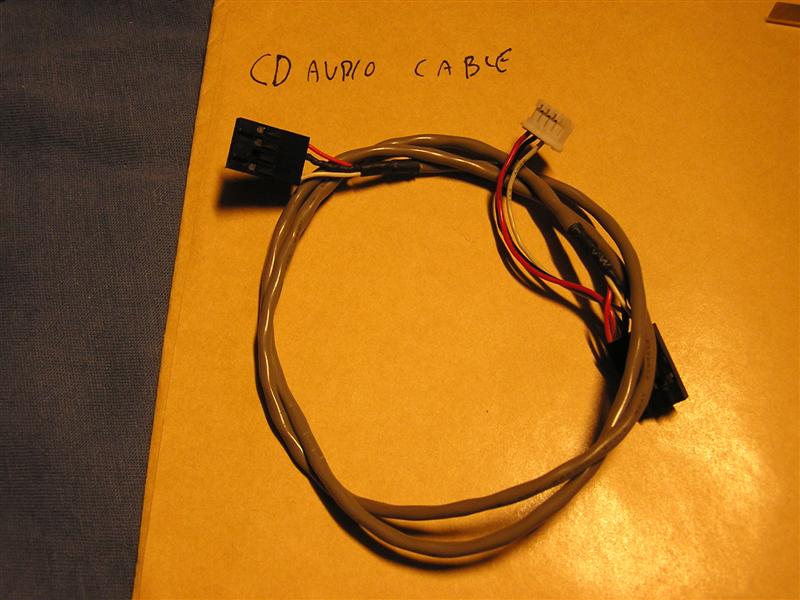

en cdrom - audio kabel

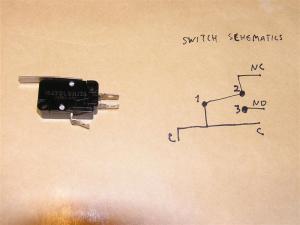

en Litt spesiell bryter (usikker på navnet) har derfor tegnet opp skjemaet på hvordan den funker (i butikken fåes de med og uten "metall-stang", jeg foretrekker med)



*en liten avbiter

*loddebolt

*loddetinn

*barberblad



da er det bare å sette i gang!

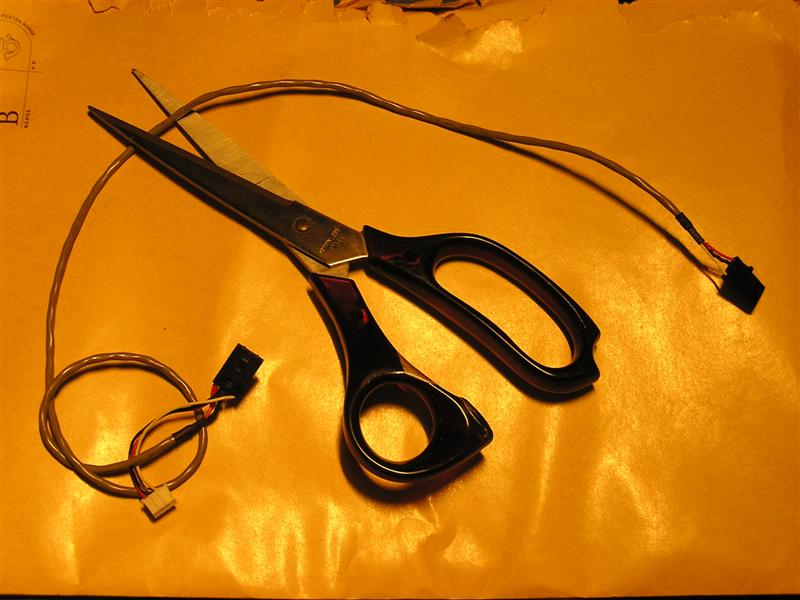

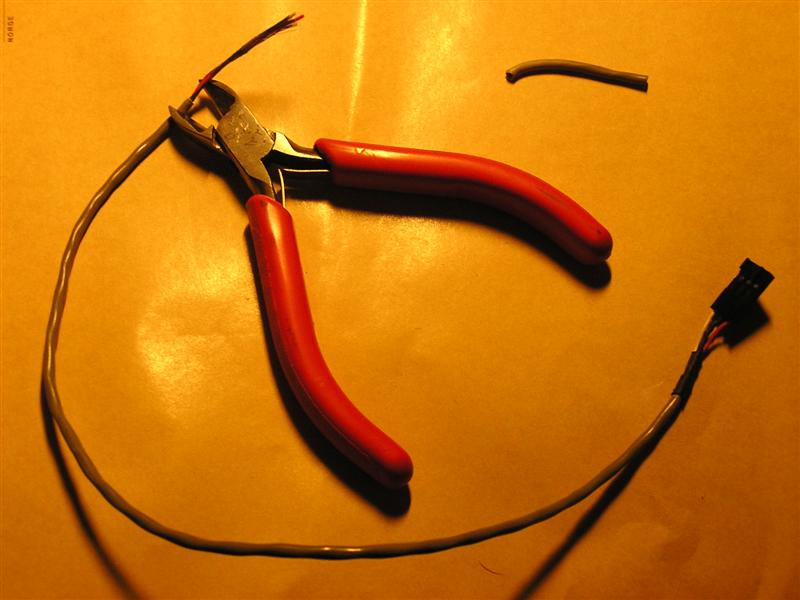

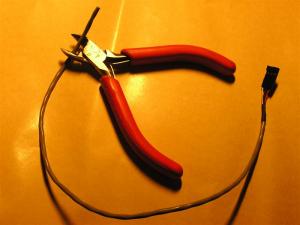

Først klipper du audiokabelen i ønsket lengde (brukt saks som illustrasjon )

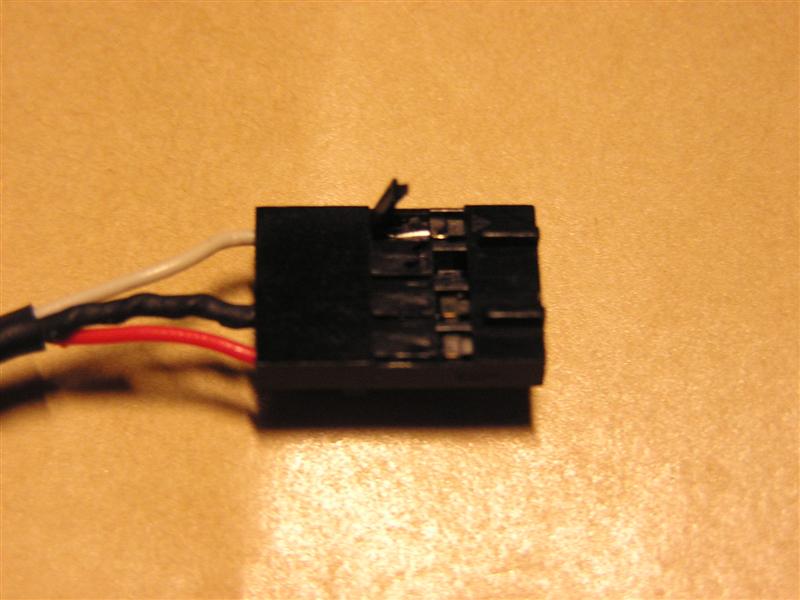

så vipper du opp den lille tappen som vist på bilde, bruk barberbladet for å få vippet det opp (det gjør ingenting om den knekker)

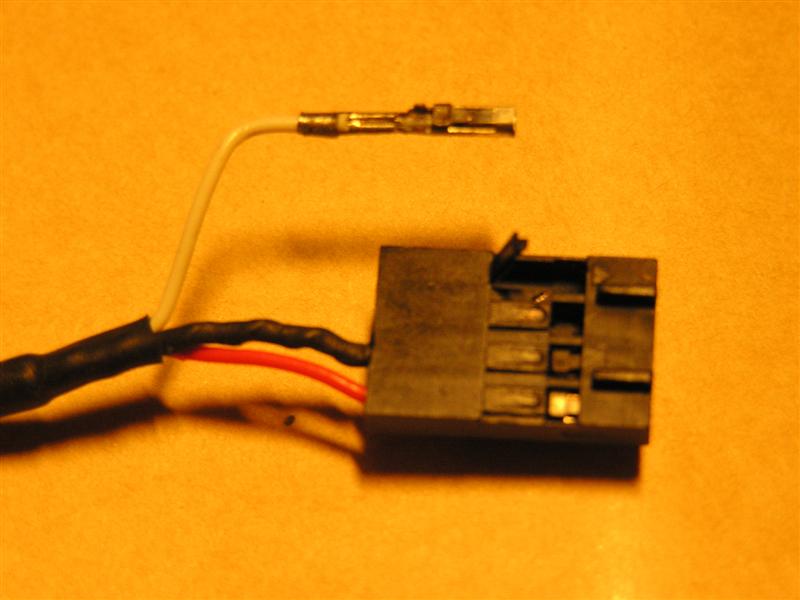

så drar du ut den hvite pin'en

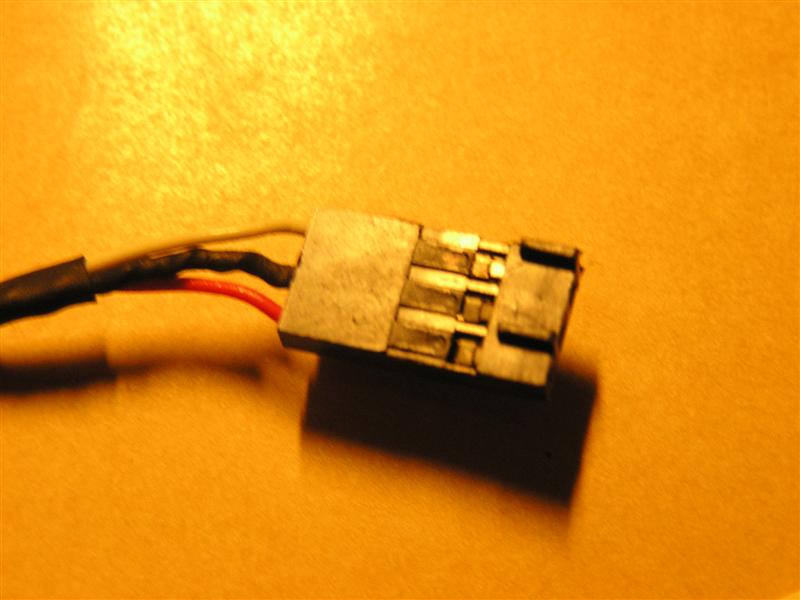

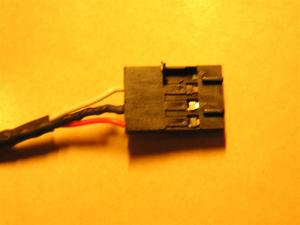

og setter den i plassen ved siden av den svarte (jord)

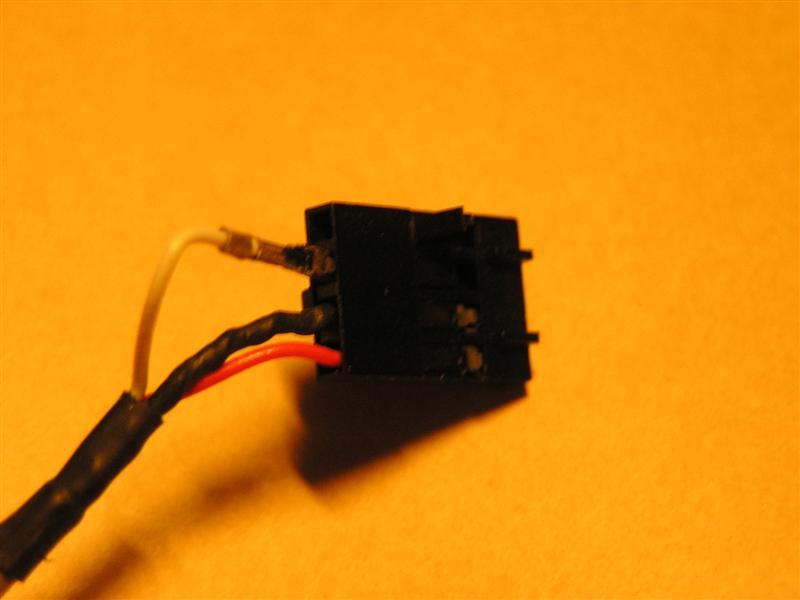

så klipper du igjennom den ytterste delen (Dette er ikke obligatorisk, men gir en fin touch)

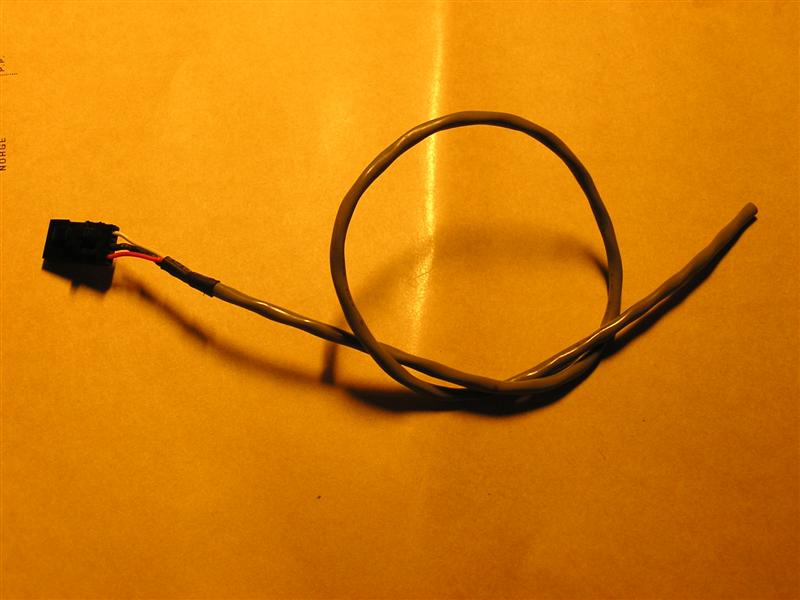

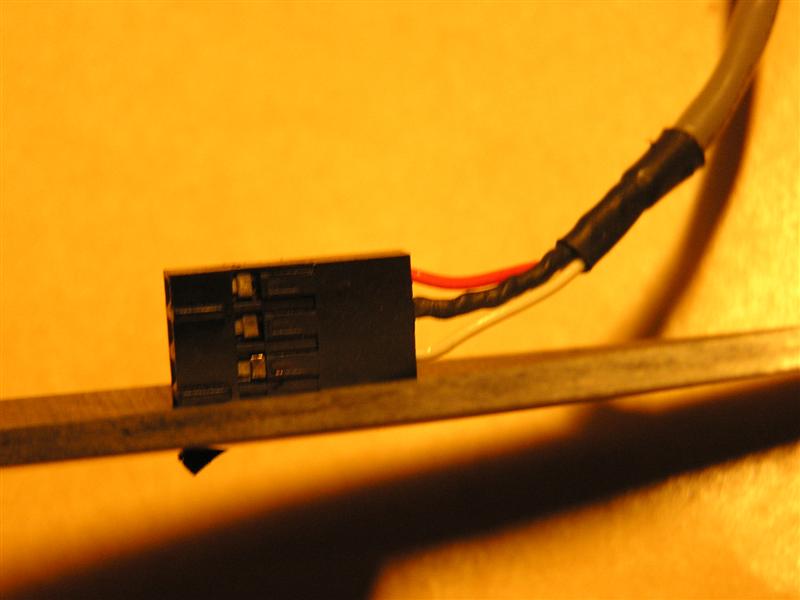

Nå skal du sitte igjen med dette

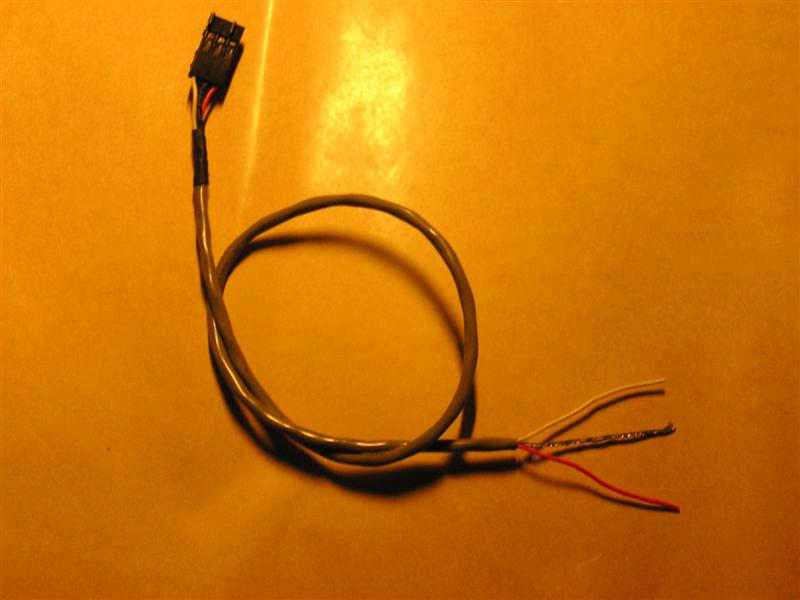

stripp av det ytterste laget i den avklippa enden





Tvinn de løse lederene sammen, og du skal ha dette

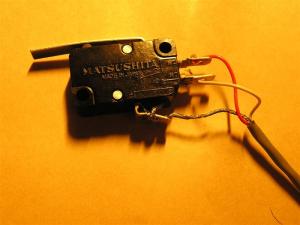

Ledningene lodder du til bryteren, slik: (husk hvis du skal bruke krympestrømper, å tre de på før du lodder )

Sort/jord kobles på C, rød (som skal fungere som jumper i normal modus) på NC og hvit (som skal fungere som jumper i reset modus) på NO

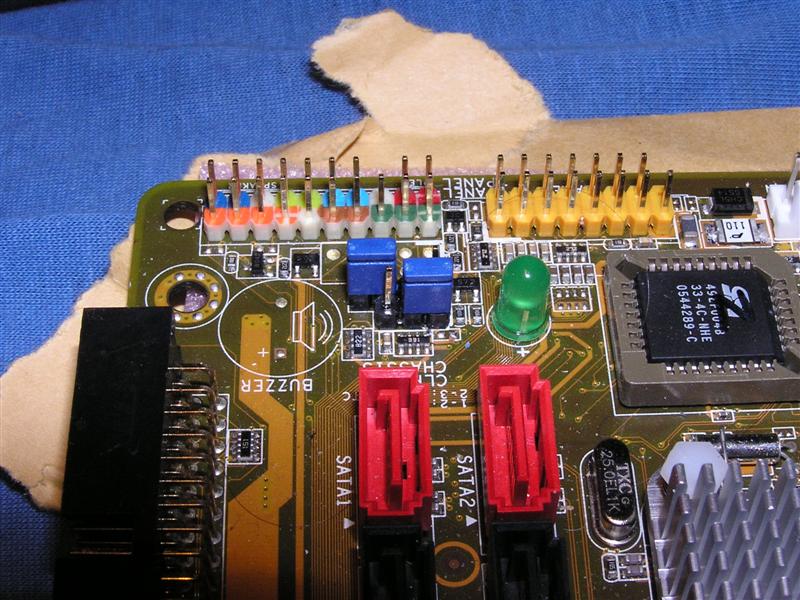

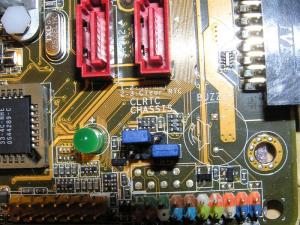

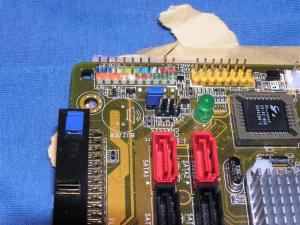

så finner du cmos CLR jumper switchen

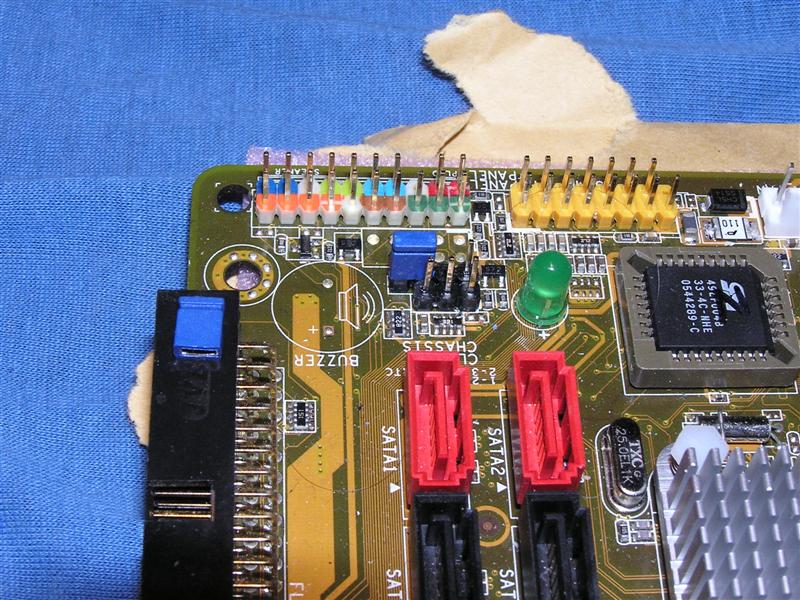

ta bort jumperen fra pin'ene

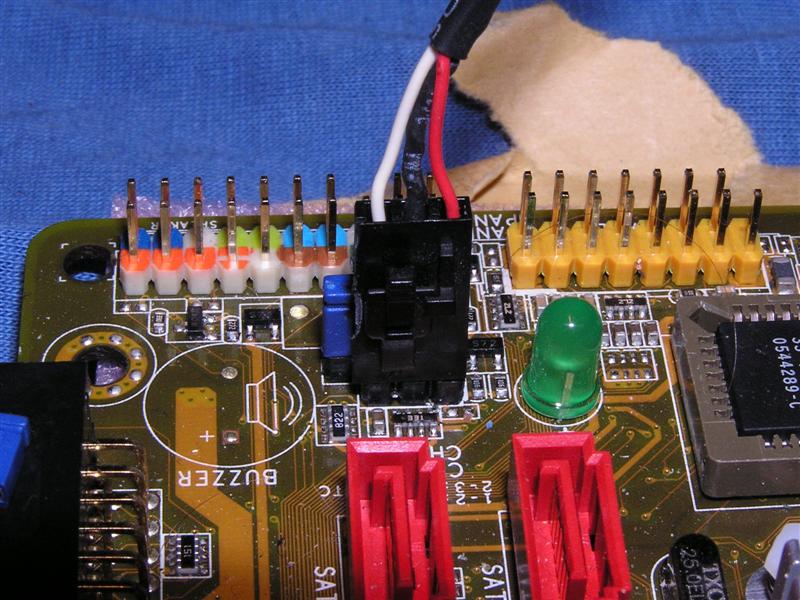

så plugger du i cdaudio pluggen på de 3 pin'ene til Cmos Clear

ADVARSEL! Pass på at ledningene stemmer overens med slik du har koblet bryteren







og vips så er du klar til å resette biosen raskere en du kan si "Falaffelflaffel"



(her er et dårlig bilde av min bryter (på innsiden av den usynlige acryl plasten

Endret 5. oktober 2006 av Changis
