Lag din egen bios-reset bryter på 1-2-3

[Changis]

Vi har alle trengt å måtte resette biosen en gang.

når man overklokker så kan dette hende mange ganger på daglig basis.



Selv har jeg irritert meg mang en gang over å lirke fingrer e.l. nedi mellom ledninger og diverse kort for å få byttet på jumperen på et område hvor du har kanskje 5mm bevegelsesrom.



Da slo ide'en min til: Hvorfor ikke lage en bios reset bryter, så kan jeg resette biosen like enkelt som jeg resetter pc'en? så da gjorde jeg det





Dette kommer du til å trenge:

en cdrom - audio kabel (det er en fordel aa ikke bruke plugger som jeg har brukt i guiden hvis du har daarlig plass (som f.eks. i guiden ) ta

en Litt spesiell bryter (med NC og NO. For de av dere som formodentlig ikke vet hva det betyr, så betyr NC normally closed, og NO normally open. Dvs, I vanlig tilstand er pin 1 og 2 koblet sammen gjennom C og NO, mens når du trykker inn knappen blir det kortslutning mellom C og NC.(1 og 3) Thanx Big Sturl ) har derfor tegnet opp skjemaet på hvordan den funker (i butikken fåes de med og uten "metall-stang", jeg foretrekker med)



*en liten avbiter

*loddebolt

*loddetinn

*barberblad



da er det bare å sette i gang!



Først klipper du audiokabelen i ønsket lengde (brukt saks som illustrasjon )





så vipper du opp den lille tappen som vist på bilde, bruk barberbladet for å få vippet det opp (det gjør ingenting om den knekker)





så drar du ut den hvite pin'en





og setter den i plassen ved siden av den svarte (jord)





så klipper du igjennom den ytterste delen (Dette er ikke obligatorisk, men gir en fin touch)





Nå skal du sitte igjen med dette





stripp av det ytterste laget i den avklippa enden





Tvinn de løse lederene sammen, og du skal ha dette





Ledningene lodder du til bryteren, slik: (husk hvis du skal bruke krympestrømper, å tre de på før du lodder )

Sort/jord kobles på C, rød (som skal fungere som jumper i normal modus) på NC og hvit (som skal fungere som jumper i reset modus) på NO





så finner du cmos CLR jumper switchen





ta bort jumperen fra pin'ene





så plugger du i cdaudio pluggen på de 3 pin'ene til Cmos Clear

ADVARSEL! Pass på at ledningene stemmer overens med slik du har koblet bryteren







og vips så er du klar til å resette biosen ca 5X raskere en du kan si "Falaffelflaffel"



(her er et dårlig bilde av min bryter (på innsiden av den usynlige acryl plasten

Endret 23. oktober 2006 av Changis

[Klekkus]

Hehe, har faktisk tenkt tanken å lage en sånn selv. Men plasser knappen på innsiden av kabinettet da. For hvis du reseter CMOS mens maskin er på går det til helvette!



En pilotknapp burde vel fungere fett?

[Changis]

gamle C64 joysticker (spesielt den gode gamle sorte med gule knapper og kulehode) bruker slike brytere, dog uten metall-biten.

[Big SturL]

Trenger vel bare en bryter med NC og NO. For de av dere som formodentlig ikke vet hva det betyr, så betyr NC normally closed, og NO normally open. Dvs, I vanlig tilstand er pin 1 og 2 koblet sammen gjennom C og NO, mens når du trykker inn knappen blir det kortslutning mellom C og NC.

[Changis]

takk for oppklaringen

[bIsk0p]

Er du sikker på at alle HK har samme pin settings da?



Btw, praktisk guide:)

[panzerwolf]

Vil nok ikke fungere på alle hovedkort, men prinsippet er en knallgod idé Bør dog kunne være en fin mal for hovedkort som er bygget opp annerledes enn dette

[Big SturL]

Vil fungere på alle hovedkort jo. Har aldri opplevd å ha et annet system enn 3pins.

[bo1e]

Kunne kanskje vært en idè å bruke en bryter med "sikring" på, ihvertfall hvis man ønsker å ha den noenlunde tilgjengelig.

For eksempel en sånn bryter som jagerpiloter har på stikken sin for å fyre avgårde raketter/bomber og denslags (på film ihvertfall) you get the point

Endret 6. oktober 2006 av bo1e

[bIsk0p]

Kunne kanskje vært en idè å bruke en bryter med "sikring" på, ihvertfall hvis man ønsker å ha den noenlunde tilgjengelig.

For eksempel en sånn bryter som jagerpiloter har på stikken sin for å fyre avgårde raketter/bomber og denslags (på film ihvertfall) you get the point

7013861[/snapback]



også kalt pilotbryter. Og med sikring mener du beskyttelse

[BearCat]

En passende ekstern bryter finner du her.

[RulleRimfrost]

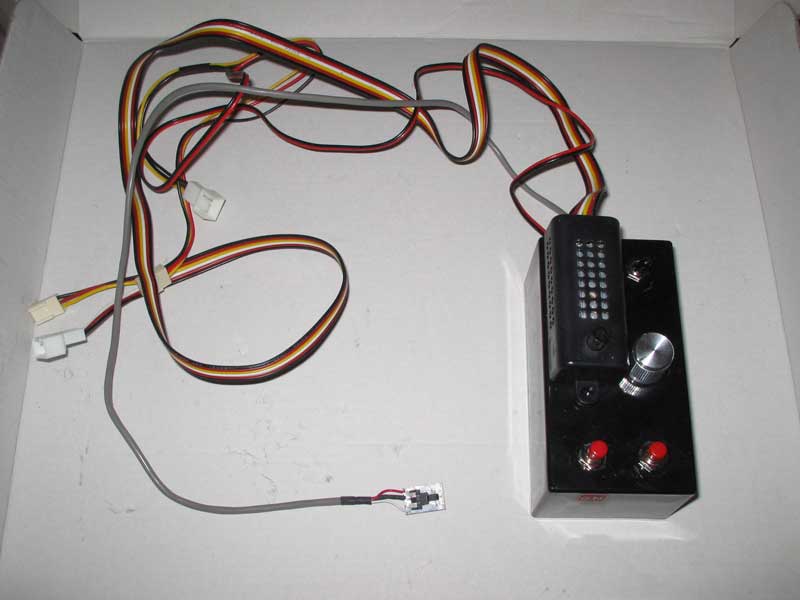

Bruker selv noe tilsvarende koblet til HK når jeg skal klokke, eller bare tester HK. Fant både boks og brytere på Clasern.

[Big SturL]

En passende ekstern bryter finner du her.

7014464[/snapback]

Den bryteren har ikke tre tilkoplinger, hvilket er essensielt.

[Sigurd2]

Hehe, har faktisk tenkt tanken å lage en sånn selv. Men plasser knappen på innsiden av kabinettet da. For hvis du reseter CMOS mens maskin er på går det til helvette!



En pilotknapp burde vel fungere fett?

7006942[/snapback]



Det var det første jeg tenkte på også, hvor galt risikerer man at det går dersom man er uheldig og resetter bios mens maskinen kjører ?



Noen som har testet at hovekortet ikke ryker?



Skjer jo ikke så mye galt om man glemmer å flytte jumperen tilbake før man prøver å starte opp, men kan jo bli noe helt annet å resette mens maskinen går.

Endret 7. oktober 2006 av Sigurd2

[sedsberg]

Jeg kjenner to stykker som trodde at PC måtte være på når man resetter BIOS. Begge maskinene brant opp banene til strømtilførselen til BIOS-brikka og måtte etterpå stille inn BIOS-opsettet HVER gang de hadde skrudd av maskinen.

[bo1e]

også kalt pilotbryter. Og med sikring mener du beskyttelse

7014165[/snapback]



Ja for eksempel. Tenkte også på noe ala sikringen du finner på våpen, hvor du må fjerne en sperre for å kunne trykke inn knappen, som da kalles sikring.

[b-real]

Meget bra guide

Dog, har aldri problemet med at bios må resettes så det er nok mere for overklokkere og de som sliter med pc'en sin gennerelt som kanskje kan trenge en slik knapp

[sedsberg]

Har man Asus-HK kan man ofte bare skru av PC-en og skru den på igjen mens man holder inne INS. Da resettes CPU og minneinstillingene til standard.

[Changis]

ikke alle hovedkort som har den funksjonen, dessten har jeg faatt problemer under overklokking med mitt gamle ASUS A8R-MVP som maatte bios resettes en gang (de andre gangene slo OC failsafe-boot inn)



Dette er mer beregnet for de som overklokker og resetter bios og ikke har lyst til aa aapne kabinettet og tilogmed kanskje maatte ta ut et kort for aa faa plass til aa bytte jumperen

[Taggart]

ASUS Crosshair MOBO har også løst dette på en grei måte...
