Vi lager slimline GPU-blokk @ Skrue style!

[aspstein]

Jeg og oysfaerg leker oss med Conroe og litt ymse om dagen.



Men da vi ikke fikk til å kjøre 2 x Nvidia 7900 GTX i SLI på hovedkortet med tilfredsstillende resultater så måtte vi finne en annen løsning.



Det ble da et 7950 GX2 kort. Med litt voltmod på både minnet og core så klokker det ca 650Mhz på GPU og 855Mhz på minnet. Men disse kortene blir noe helt vannvittig varme og enda værre med litt voltmod. Så da må vi ha en ny kjøleløsning.



Derfor lager vi nå vannblokker til kortet. Ganske inspirert av Skrue sin slimline GPU blokk til ATI 850 kortet hans.



Workloggen til den blokka finner dere her.

Sjekk den ut!



Okey nok pjatt over til mekkingen. Som de av dere som har sett et GX2 kort i levende live vet så er der trangt om plassen. Vi har derfor bare 14mm å rutte med

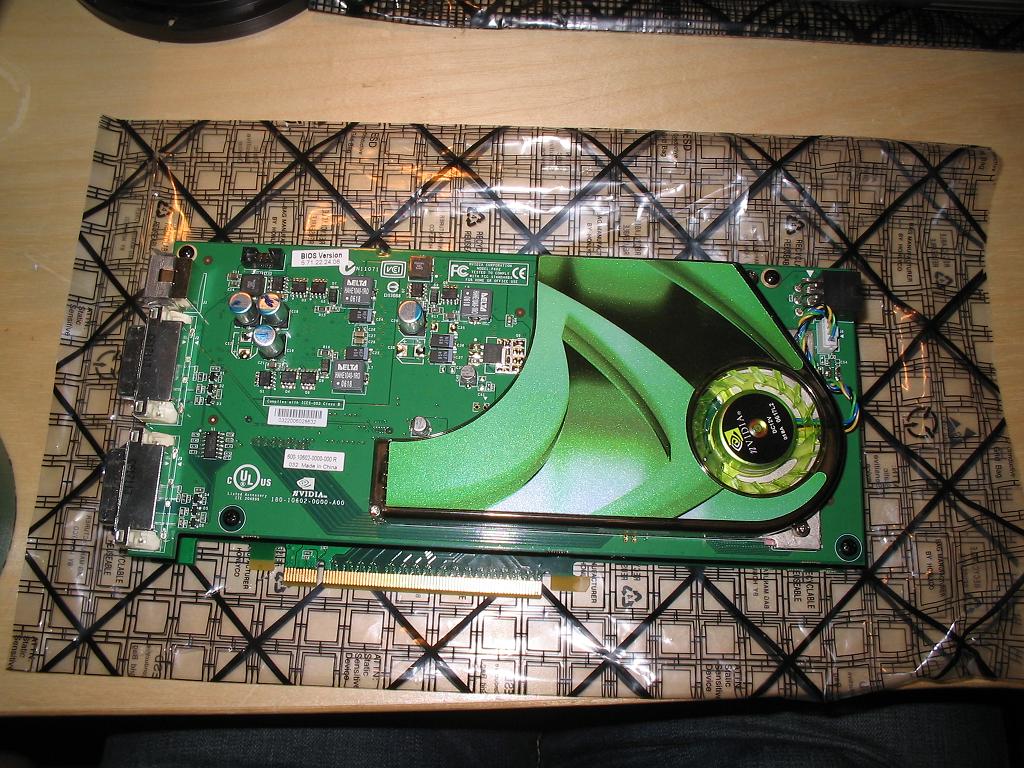

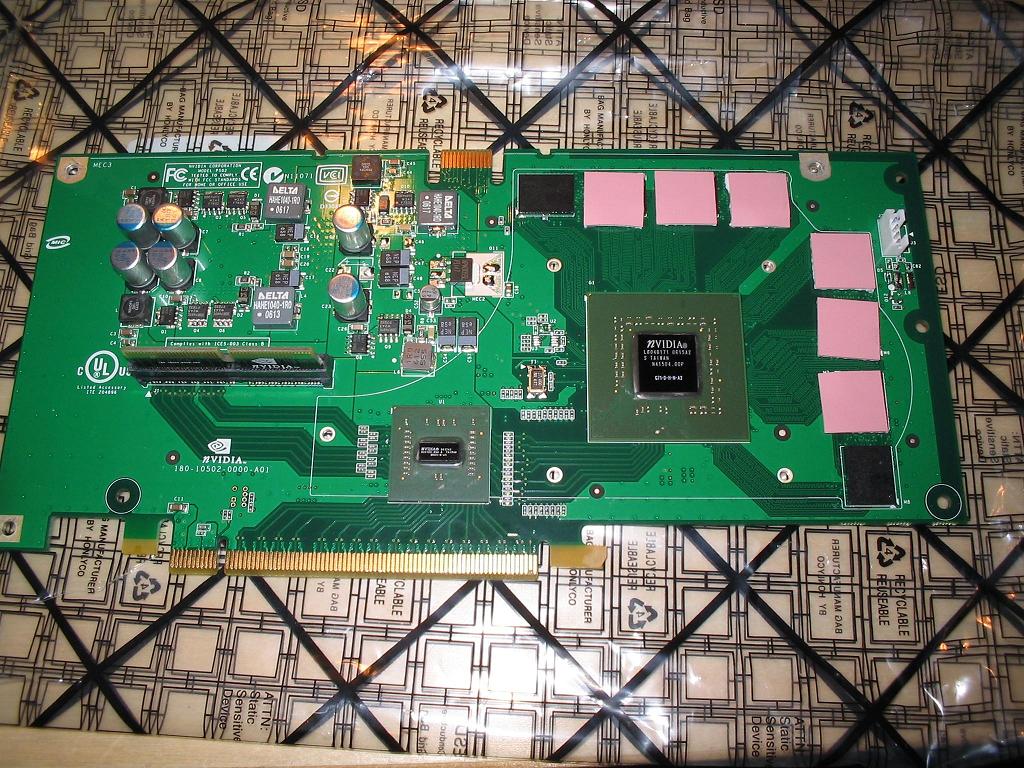

Først noen bilder av kortet før og etter demontering.









Her er noen bilder av noen av materialene.

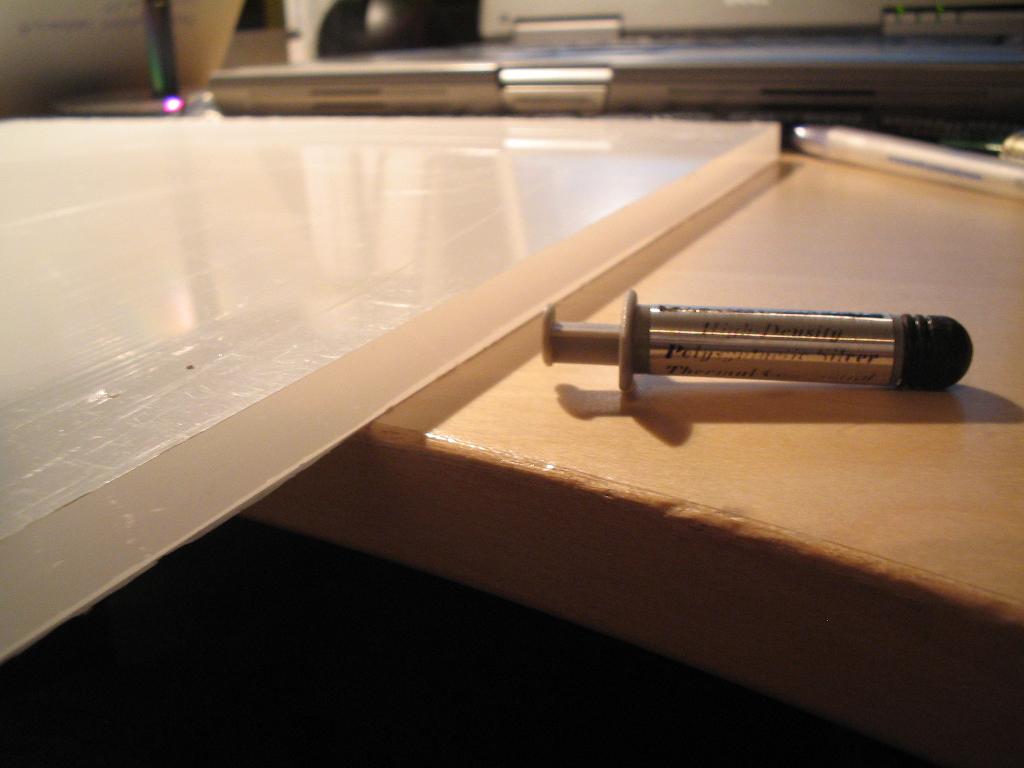

Plexiplate

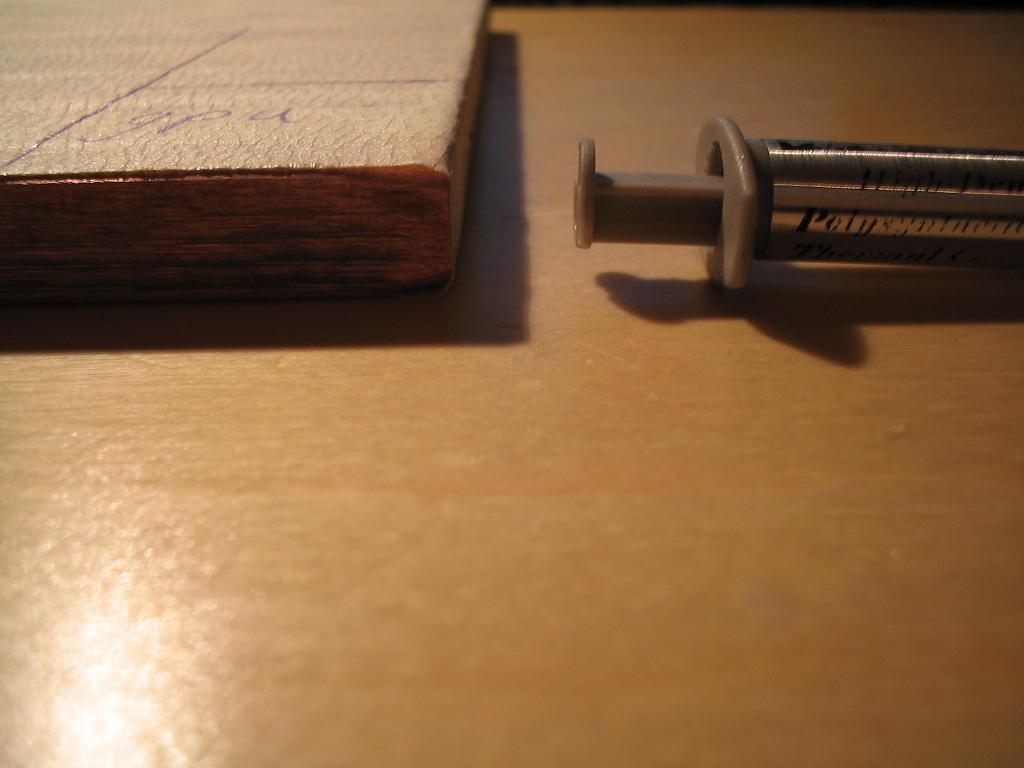

Kobberplate







Så noen bilder av skissene og slikt.

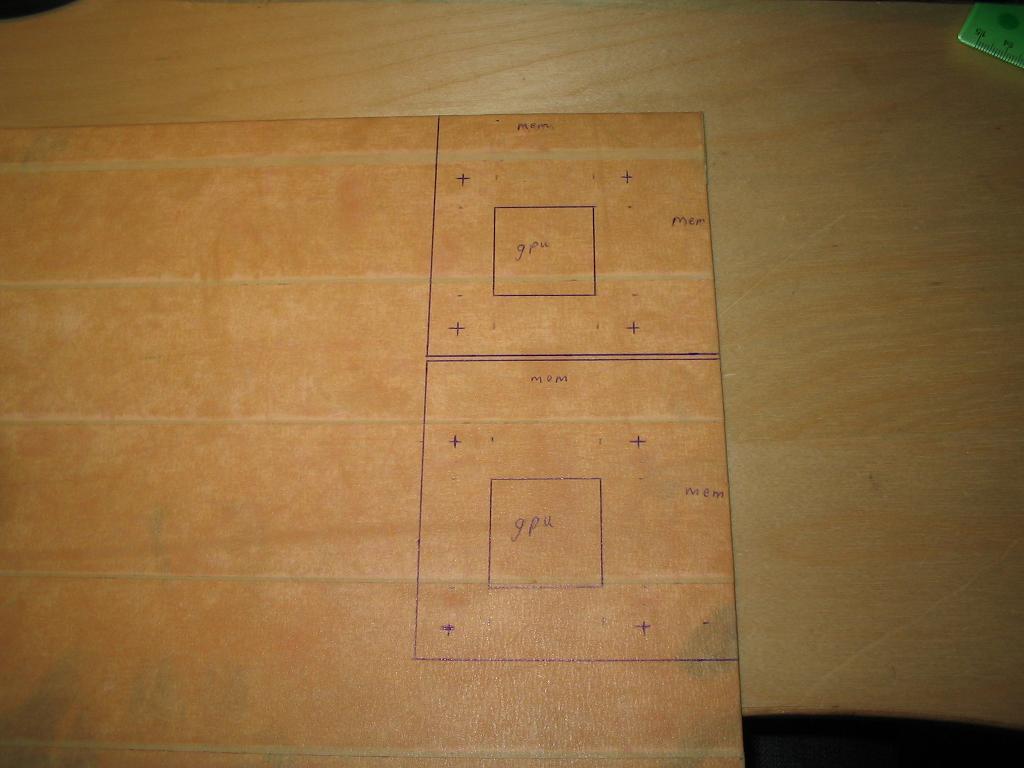

Her har jeg tegnet opp platen som skal holde at på plass og kjøle minnebrikkene.

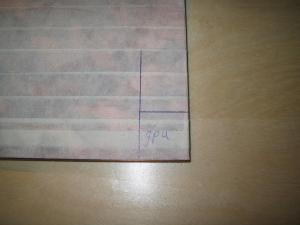

Her er det som bli ribben som skal ligger over GPU







Så har jeg såvidt fått begyndt på blokkene.

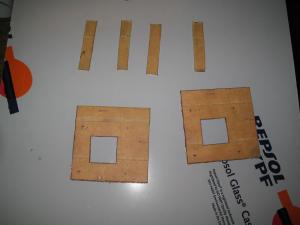

Her er platen og avstandstykker til rambrikkene ferdig kappet opp.





Neste steg er å kappe ferdig selve kjernen i blokka og lage spor i den. Det blir nok litt av en jobb



Håper dere har litt tålmodighet med meg for jeg har en travel hverdag



Kommentarer postes her...

Endret 8. september 2006 av aspstein

[aspstein]

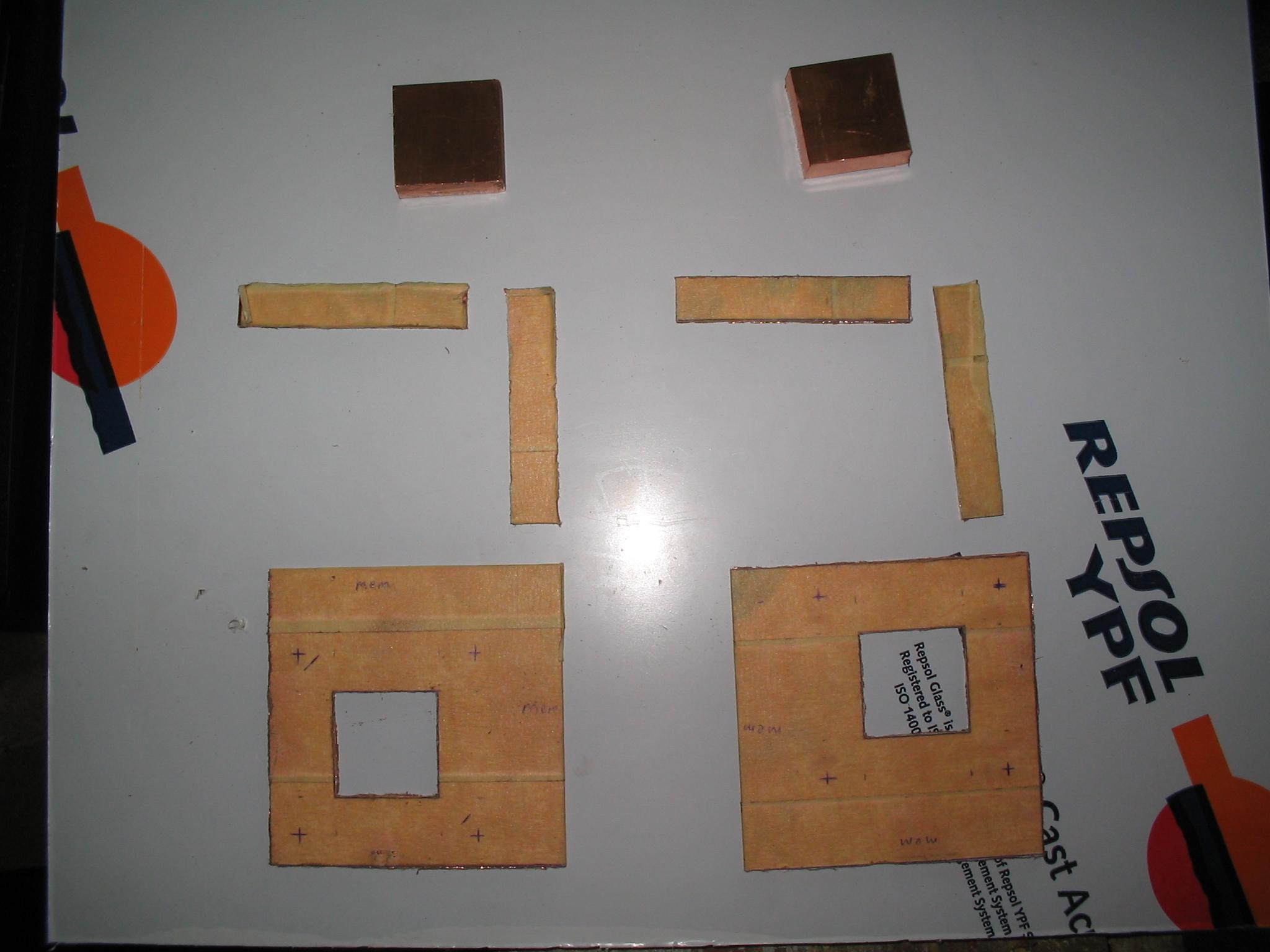

Da har jeg fått kuttet ut kobberbitene som skal ligge over kjernen.



De skal loddes fast i kobberplaten, men må tilpasses litt mer før de passer helt 100%. Nå er det mer sånn 5....









Kommentarer postes her...

Endret 10. september 2006 av aspstein

[aspstein]

Etter lang tid så har jeg nå kommet litt lenger på disse blokkene.



Men slik blir det nå i en travel hverdag



Først så har jeg kappet spor i kobberbiten som skal være på gpu.

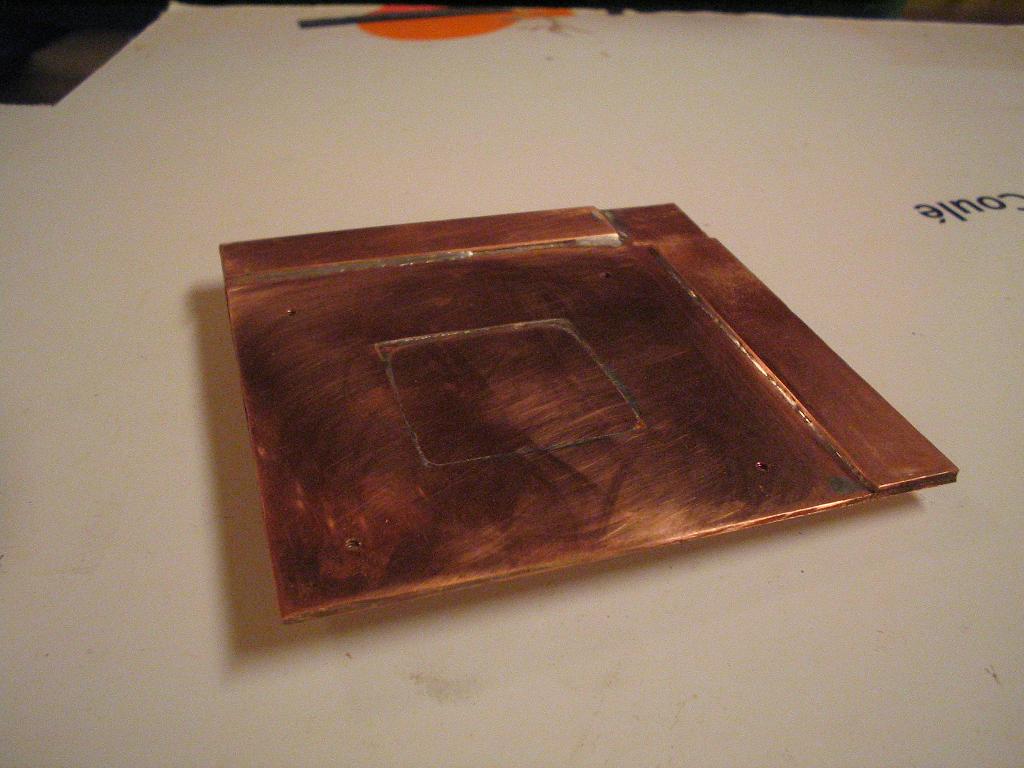

Så loddet jeg kobberbiten fast i platen som blir liggende over minnebrikkene og som vil fungere som feste.



Her har jeg loddet fast shims til minnebrikkene siden de ligger endel lavere enn kjernen.

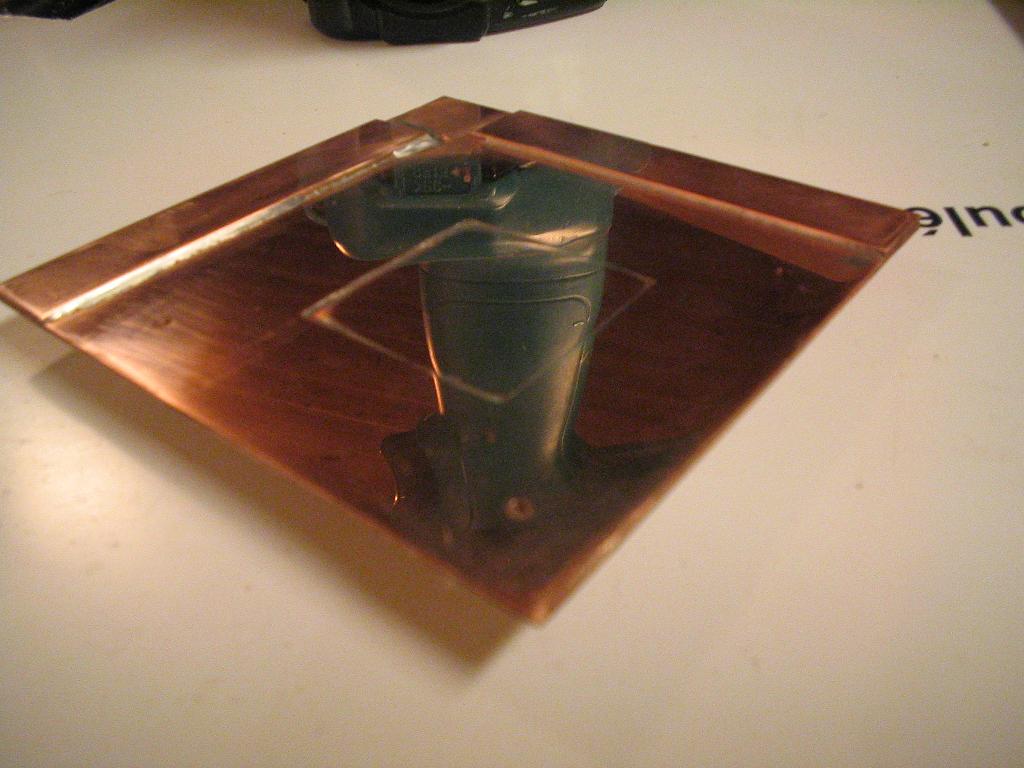

Og så måtte den pusses litt, for at den skulle bli ordentlig plan.



Er noen plasser langs kanten på kobberkjernen der det ikke er helt jevnt, men kjernen er såpass stor at det ikke har noe å si uansett.





Jeg har såvidt begynt å frese kanaler i plexien som skal være på oppsiden. Men lager en ordentlig oppdatering når jeg er ferdig med den.



Er det noen som har noen tips om hvordan jeg kan få kobberet blankt og fint igjen etter at jeg loddet?

Noe poleringsmiddel eller noe som etser såpass at det blir blankt?



Det var alt for denne gang. Men tar gjerne imot tips om poleringen av kobberet



Kommentarer postes her...

Endret 22. november 2006 av aspstein
